Indoor air — Part 10: Determination of the emission of volatile organic compounds from building products and furnishing — Emission test cell method

ISO 16000-10:2006 specifies a general laboratory test method for determination of the area specific emission rate of volatile organic compounds (VOCs) from newly produced building products or furnishing under defined climate conditions. The method can also, in principle, be applied to aged products. The emission data obtained can be used to calculate concentrations in a model room. According to the definition of an emission test cell, it is also possible to perform non-destructive emission measurements on building products on-site in buildings. However, the procedure for such measurements is not described in ISO 16000-10:2006. An example of an emission test cell is described. ISO 16000-10:2006 is also applicable to wood-based panels and other building products, in order to determine the emission rate of formaldehyde.

Air intérieur — Partie 10: Dosage de l'émission de composés organiques volatils de produits de construction et d'objets d'équipement — Méthode de la cellule d'essai d'émission

L'ISO 16000-10:2006 spécifie une méthode générale d'essai en laboratoire pour la détermination du débit d'émission spécifique par unité de surface des composés organiques volatils (COV) provenant de produits de construction nouvellement fabriqués, dans des conditions climatiques définies. En principe, la méthode peut être également appliquée aux produits qui ont vieilli. Les données obtenues sur les émissions peuvent être utilisées pour calculer les concentrations dans une pièce modèle. Conformément à la définition de la cellule d'essai d'émission, il est également possible d'effectuer des mesurages d'émission non destructifs sur les produits de construction, sur site dans les bâtiments. Toutefois, la procédure concernant ces mesurages n'est pas décrite dans l'ISO 16000-10:2006. Un exemple de cellule d'essai d'émission est décrit. L'ISO 16000-10:2006 s'applique également aux panneaux à base de bois et aux autres produits de construction afin de déterminer le débit d'émission du formaldéhyde.

General Information

Status
Published
Publication Date
29-Jan-2006
Technical Committee
Drafting Committee
Current Stage
9093 - International Standard confirmed
Completion Date
16-Dec-2021
Ref Project

Relations

Buy Standard

Standard
ISO 16000-10:2006 - Indoor air
English language
17 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 16000-10:2006 - Air intérieur
French language
18 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 16000-10
First edition
2006-02-01
Corrected version
2006-06-15

Indoor air —
Part 10:
Determination of the emission of volatile
organic compounds from building
products and furnishing — Emission test
cell method
Air intérieur —
Partie 10: Dosage de l'émission de composés organiques volatils de
produits de construction et d'objets d'équipement — Méthode de la
cellule d'essai d'émission




Reference number
ISO 16000-10:2006(E)
©
ISO 2006

---------------------- Page: 1 ----------------------
ISO 16000-10:2006(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2006 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 16000-10:2006(E)
Contents Page
Foreword. iv
Introduction . vi
1 Scope .1
2 Normative references .1
3 Terms and definitions .1
4 Symbols and abbreviated terms .3
5 Principle.4
6 Emission test cell system .4
7 Apparatus .5
8 Test conditions .5
9 Verification of the test conditions.6
10 Test specimens.7
11 Emission test cell preparation.7
12 Test method.8
13 Calculation of area specific emission rates and expression of results.8
14 Performance characteristics .9
15 Test report .9
Annex A (normative) System for quality assurance/quality control.11
Annex B (informative) Examples of area specific air flow rates in a model room.13
Annex C (informative) Example of an emission test cell.14
Bibliography .16

© ISO 2006 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 16000-10:2006(E)

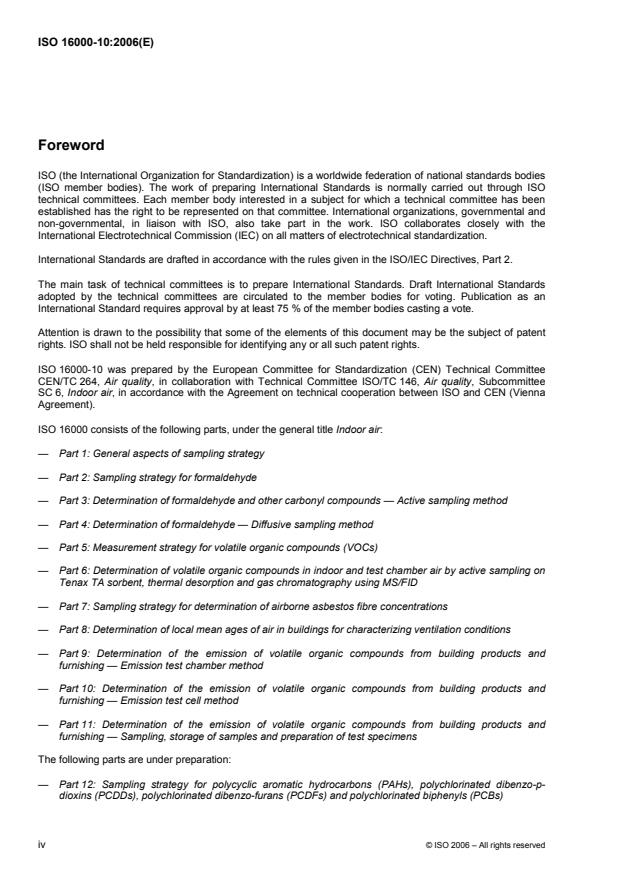

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 16000-10 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 264, Air quality, in collaboration with Technical Committee ISO/TC 146, Air quality, Subcommittee
SC 6, Indoor air, in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna
Agreement).
ISO 16000 consists of the following parts, under the general title Indoor air:
— Part 1: General aspects of sampling strategy
— Part 2: Sampling strategy for formaldehyde
— Part 3: Determination of formaldehyde and other carbonyl compounds — Active sampling method
— Part 4: Determination of formaldehyde — Diffusive sampling method
— Part 5: Measurement strategy for volatile organic compounds (VOCs)
— Part 6: Determination of volatile organic compounds in indoor and test chamber air by active sampling on
Tenax TA sorbent, thermal desorption and gas chromatography using MS/FID
— Part 7: Sampling strategy for determination of airborne asbestos fibre concentrations
— Part 8: Determination of local mean ages of air in buildings for characterizing ventilation conditions
— Part 9: Determination of the emission of volatile organic compounds from building products and
furnishing — Emission test chamber method
— Part 10: Determination of the emission of volatile organic compounds from building products and
furnishing — Emission test cell method
— Part 11: Determination of the emission of volatile organic compounds from building products and
furnishing — Sampling, storage of samples and preparation of test specimens
The following parts are under preparation:
— Part 12: Sampling strategy for polycyclic aromatic hydrocarbons (PAHs), polychlorinated dibenzo-p-
dioxins (PCDDs), polychlorinated dibenzo-furans (PCDFs) and polychlorinated biphenyls (PCBs)
iv © ISO 2006 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 16000-10:2006(E)
— Part 13: Determination of total (gas and particle-phase) polychlorinated dioxin-like biphenyls and
polychlorinated dibenzo-p-dioxins/dibenzofurans — Collection on sorbent-backed filters with high-
resolution gas chromatographic/mass spectrometric analysis
— Part 14: Sampling strategy for nitrogen dioxide (NO )
2
— Part 15: Measurement of nitrogen dioxide (NO )
2
— Part 16: Detection and enumeration of moulds — Sampling of moulds by filtration
— Part 17: Detection and enumeration of moulds — Culture-based method
This corrected version of ISO 16000-10:2006 incorporates the following corrections:
⎯ in Clause 2, on page 1, 2006 has been added after ISO 16000-11;
⎯ in 3.11, on page 2, Note 1 has been revised to align it with the corrected version of ISO 16000-9:2006;
⎯ in Clause 10, on page 7, ISO 16000-11:2005 has been replaced by ISO 16000-11:2006.
© ISO 2006 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO 16000-10:2006(E)
Introduction
The determination of volatile organic compounds (VOCs) emitted from building products using emission test
cells in conjunction with the standardised sampling, storage of samples and preparation of test specimens has
objectives such as:
⎯ to provide manufacturers, builders, and end users with emission data useful for the evaluation of the
impact of building products on the indoor air quality;
⎯ to promote the development of improved products;
⎯ on-site investigation of building product surfaces.
The method can in principle be used for most building products used indoors.

vi © ISO 2006 – All rights reserved

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 16000-10:2006(E)

Indoor air —
Part 10:
Determination of the emission of volatile organic compounds
from building products and furnishing — Emission test cell
method
1 Scope
This part of ISO 16000 specifies a general laboratory test method for determination of the area specific
emission rate of volatile organic compounds (VOCs) from newly produced building products or furnishing
under defined climate conditions. The method can in principle also be applied to aged products. The emission
data obtained can be used to calculate concentrations in a model room.
According to the definition of an emission test cell, it is also possible to perform non-destructive emission
measurements on building products on-site in buildings. However, the procedure for such measurements is
not described in this part of ISO 16000.
Sampling, transport and storage of materials to be tested, and preparation of test specimens are described in
ISO 16000-11. Air sampling and analytical methods for the determination of VOCs are described in
[20]
ISO 16000-6 and ISO 16017-1 .
An example of an emission test cell is described in Annex C of this part of ISO 16000.
[21]
For the determination of formaldehyde emissions from wood-based panels, refer to EN 717-1:2004 and
[1]
ISO 12460-1 . However, this part of ISO 16000 is also applicable to wood-based panels and other building
products in order to determine the emission rate of formaldehyde. The measurement procedure for
[2]
formaldehyde is described in ISO 16000-3 .
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 554:1976, Standard atmospheres for conditioning and/or testing — Specifications
ISO 16000-11:2006, Indoor air — Part 11: Determination of the emission of volatile organic compounds from
building products and furnishing — Sampling, storage of samples and preparation of test specimens
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
air change rate
ratio of the volume of clean air brought into the emission test chamber per hour and the free emission test
chamber volume measured in identical units
© ISO 2006 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO 16000-10:2006(E)
3.2
air flow rate
air volume entering into the emission test cell per time
3.3
air velocity
air speed over the surface of the test specimen
3.4
area specific air flow rate
ratio between the supply air flow rate and the area of the test specimen
3.5
building product
product produced for incorporation in a permanent manner in construction works
3.6
emission test cell
a small chamber for the determination of volatile organic compounds emitted from indoor materials/products
that is placed on the surface of the test specimen and is designed so that the surface of the test specimen
becomes a part of the emission cell
3.7
emission test cell concentration
concentration of a specific volatile organic compound, VOC , (or groups of volatile organic compounds)
x
measured in the emission test cell outlet
3.8
product loading factor
ratio of exposed surface area of the test specimen and the free emission test cell volume
3.9
recovery
measured mass of a target volatile organic compound in the air leaving the emission test cell during a given
time period divided by the mass of target volatile organic compound added to the emission test cell in the
same time period, expressed in percent
NOTE The recovery provides information about the performance of the entire method.
3.10
sample
part or piece of a building product that is representative of the production
3.11
specific emission rate
q
m
product specific rate describing the mass of a volatile organic compound emitted from a product per time at a
given time from the start of the test
NOTE 1 Area specific emission rate, q , is used in this part of ISO 16000. Several other specific emission rates can be
A
defined according to different requirements, e.g. length specific emission rate, q , volume specific emission rate, q , and
l V
unit specific emission rate, q
u
NOTE 2 The term “area specific emission rate” is sometimes used in parallel with the term “emission factor”.
3.12
target volatile organic compound
product specific volatile organic compound
2 © ISO 2006 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 16000-10:2006(E)
3.13
test specimen
part of the sample specially prepared for emission testing in an emission test cell in order to simulate the
emission behaviour of the material or product that is tested
3.14
total volatile organic compounds
TVOC
sum of the concentrations of identified and unidentified volatile organic compounds eluting between and
including n-hexane and n-hexadecane
NOTE 1 For quantification of the identified compounds, their individual responses are used. The areas of the
[3]
unidentified peaks are converted on molecular mass basis to concentrations using the toluene response factor .
NOTE 2 Due to practical reasons to taken into account for emission test chambers, this definition differs slightly from
®1)
that in ISO 16000-6:2004. In ISO 16000-6, TVOC are related to the sampling medium Tenax TA on which the TVOC
are adsorbed.
3.15
volatile organic compound
VOC
organic compound that is emitted from the test specimen and all those detected in the test cell outlet air
NOTE 1 Due to practical reasons to be taken into account for emission test chambers, this definition differs from that in
ISO 16000-6:2004. In ISO 16000-6, the definition is based on the boiling point range (50 °C to 100 °C) to (240 °C to
260 °C).
NOTE 2 The emission test method described in this part of ISO 16000 is optimum for the range of compounds
specified by the definition of total volatile organic compounds (TVOC).
4 Symbols and abbreviated terms
The symbols and abbreviated terms used in this part of ISO 16000 are given below.
Symbol Name Unit
ρ mass concentration of a VOC in the emission test cell micrograms per cubic metre
x x
L product loading factor square metres per cubic metre
n air change rate changes per hour
q area specific air flow rate (= n/L) cubic metres per square metre and hour
q area specific emission rate micrograms per square metre and hour
A
q length specific emission rate micrograms per metre and hour
l
q mass specific emission rate micrograms per gram and hour
m
q volume specific emission rate micrograms per cubic metre and hour
V
q unit specific emission rate micrograms per unit and hour
u
t time after start of the test hours or days

®
1) Tenax TA is the trade name of a product manufactured by Supelco, Inc. This information is given for the
convenience of users of this part of ISO 16000 and does not constitute an endorsement by ISO of the product named.
Equivalent products may be used if they can be shown to lead to the same results.
© ISO 2006 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO 16000-10:2006(E)
5 Principle
The principle of the test is to determine the area specific emission rates of VOCs emitted from the surface of a
product test specimen. The test is performed in an emission test cell at constant temperature, relative air
humidity, and area specific air flow rate. Measurements of the VOC concentration in the air at the outlet are
representative of the air in the emission test cell.
Area specific emission rates at a given time, t, are calculated from the emission test cell air concentrations
and the area specific air flow rate, q (see Clause 13).
With knowledge of the concentration in the air, the air flow through the emission test cell, and the surface area
of the test specimen, the area specific emission rates of VOCs from the product under test can be determined.
6 Emission test cell system
6.1 General
An emission test cell system designed and operated to determine area specific emission rates of VOCs from
building products shall contain the following: emission test cell, clean air generation and humidification
system, monitoring and control systems, to ensure that the test is carried out according to specified
[4], [5], [6], [7]
conditions .
For solid products with smooth surface, the emission test cell is placed directly against the surface of the
product test specimen. To secure air tightness, other products shall be placed in specially constructed test
specimen holders.
General specifications and requirements that apply to all types of emission test cells in this part of ISO 16000
are given in 6.2 to 6.6 below.
Quality assurance / quality control activities shall be carried out as in Annex A.
6.2 Emission test cell materials
The emission test cell and the parts of the sampling system coming in contact with the emitted VOCs (all
tubings and couplings) are normally made of surface treated (polished) stainless steel or glass. However, in all
cases the requirements in 6.3 and 6.5 shall be fulfilled.
The sealing material that links together the emission test cell and the test specimen shall be low emitting and
low adsorbing and shall not contribute to the emission test cell background concentration.
6.3 Air supply
The emission test cell shall be supplied with pure and humidified air and have a device for controlling the air
flow rate with an accuracy of ± 5 %.
6.4 Air tightness
The emission test cell shall be airtight in order to avoid uncontrolled air exchange with external air.
The emission test cell shall be operated slightly above atmospheric pressure to avoid any influence from the
laboratory atmosphere.
The emission test cell is considered sufficiently tight if the inlet and outlet air flows differ by less than 5 %.
Products with a large air permeability or irregular surface may cause leakage. According to the demand for air
tightness given above they shall therefore be placed in airtight test specimen holders.
4 © ISO 2006 – All rights reserved

---------------------- Page: 10 ----------------------
ISO 16000-10:2006(E)
6.5 Air sampling devices
The exhaust air (at the emission test cell outlet) shall be used for sampling. Sampling of the outlet air (e.g.
with a sampling pump) is achieved by connecting adsorbent tubes to the outlet couplings.
The sum of sampling air flows shall be smaller than 90 % of the inlet air flow to the emission test cell.
A multiport sampling manifold can provide the flexibility for duplicate air sampling. The sampling manifold shall
enter directly to the outlet air stream If a duct shall be used, it shall be as short as possible and maintained at
the same temperature as the emission test cell.
NOTE The exhaust from the emission test cell should be ducted into a fume hood, ensuring that any chemicals
emitted from the test material are isolated from the laboratory environment.
6.6 Recovery and sink effects
The recovery of a target VOC can be determined using a VOC source of known specific emission rate in the
emission test cell. The concentrations generated shall be of similar magnitude as those expected during the
emission tests of building products.
Recovery tests shall be performed in the test cell on an inert surface (glass or stainless steel), using toluene
and n-dodecane. Test cell air concentrations shall be determined at 24 h after start of the test. The mean
recovery shall be greater than 80 % for toluene and n-dodecane. The results of this recovery test shall be
reported in the test report as concentration expected versus concentration measured.
NOTE 1 Low recovery of hygroscopic VOCs may occur in humidified air.
NOTE 2 Sink effects, leaks or poor calibration can cause difficulties to meet the minimum requirements. Sink and
adsorption
...

NORME ISO
INTERNATIONALE 16000-10
Première édition
2006-02-01


Air intérieur —
Partie 10:
Dosage de l'émission de composés
organiques volatils de produits de
construction et d'objets d'équipement —
Méthode de la cellule d'essai d'émission
Indoor air —
Part 10: Determination of the emission of volatile organic compounds
from building products and furnishing — Emission test cell method




Numéro de référence
ISO 16000-10:2006(F)
©
ISO 2006

---------------------- Page: 1 ----------------------
ISO 16000-10:2006(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2006 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 16000-10:2006(F)
Sommaire Page
Avant-propos. iv
Introduction . vi
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 2
4 Symboles et termes abrégés . 4
5 Principe. 4
6 Système de cellule d’essai d’émission. 4
7 Appareillage . 6
8 Conditions d’essai. 6
9 Vérification des conditions d’essai. 7
10 Éprouvettes d’essai. 8
11 Préparation de la cellule d’essai d’émission . 8
12 Méthode d’essai . 8
13 Calcul des débits d’émission spécifiques par unité de surface et expression des résultats . 9
14 Caractéristiques de performances. 10
15 Rapport d’essai . 10
Annexe A (normative) Système d’assurance qualité / contrôle qualité . 12
Annexe B (informative) Exemples de débits d’air spécifiques par unité de surface dans une pièce
modèle . 14
Annexe C (informative) Exemple de cellule d’essai d’émission. 15
Bibliographie . 17

© ISO 2006 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 16000-10:2006(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 16000-10 a été élaborée par le comité technique CEN/TC 264, Qualité de l’air, du Comité européen de
normalisation (CEN) en collaboration avec le comité technique ISO/TC 146, Qualité de l’air, sous-comité SC 6,
Air intérieur, conformément à l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).
L’ISO 16000 comprend les parties suivantes, présentées sous le titre général Air intérieur:
⎯ Partie 1: Aspects généraux de la stratégie d'échantillonnage
⎯ Partie 2: Stratégie d’échantillonnage du formaldéhyde
⎯ Partie 3: Dosage du formaldéhyde et d’autres composés carbonylés — Méthode par échantillonnage actif
⎯ Partie 4: Dosage du formaldéhyde — Méthode par échantillonnage diffusif
⎯ Partie 5: Stratégie d’échantillonnage pour les composés organiques volatils (COV)
⎯ Partie 6: Dosage des composés organiques volatils dans l’air intérieur des locaux et enceintes d’essai par
échantillonnage actif sur le sorbant Tenax TA, désorption thermique et chromatographie en phase
gazeuse utilisant MS/FID
⎯ Partie 7: Stratégie d’échantillonnage pour la détermination des concentrations en fibres d’amiante en
suspension dans l’air
⎯ Partie 8: Détermination des âges moyens locaux de l’air dans des bâtiments pour caractériser les
conditions de ventilation
⎯ Partie 9: Dosage de l’émission de composés organiques volatils de produits de construction et d’objets
d’équipement — Méthode de la chambre d’essai d’émission
⎯ Partie 10: Dosage de l’émission de composés organiques volatils de produits de construction et d’objets
d’équipement — Méthode de la cellule d'essai d’émission
iv © ISO 2006 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 16000-10:2006(F)
⎯ Partie 11: Dosage de l'émission de composés organiques volatils de produits de construction et d'objets
d'équipement — Échantillonnage, conservation des échantillons et préparation d'échantillons pour essai
Les parties suivantes sont en cours de préparation:
⎯ Partie 12: Stratégie d'échantillonnage des hydrocarbures aromatiques polycycliques (HAPs), des
polychlorodibenzo-p-dioxines (PCDDs), des polychlorodibenzofuranes (PCDFs) et des
polychlorobiphényles (PCBs)
⎯ Partie 13: Détermination des polychlorobiphényles de type dioxine et polychlorodibenzo-p-
dioxines/dibenzofuranes — Collecte sur des filtres adsorbants et analyse par chromatographie en phase
gazeuse haute résolution/spectrométrie de masse
⎯ Partie 14: Stratégie d’échantillonnage du dioxyde d’azote (NO )
2
⎯ Partie 15: Mesurage du dioxyde d’azote (NO )
2
⎯ Partie 16: Détection et dénombrement des moisissures — Échantillonnage des moisissures par filtration
⎯ Partie 17: Détection et dénombrement des moisissures — Méthode culturale
© ISO 2006 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 16000-10:2006(F)
Introduction
La détermination des composés organiques volatils (COV) émis par les produits de construction, en utilisant
la méthode de la cellule d’essai d’émission conjointement à l’échantillonnage normalisé, au stockage
normalisé d’échantillons et à la préparation normalisée d’éprouvettes d’essai a pour objectifs, notamment, de:
⎯ fournir aux fabricants, entrepreneurs et utilisateurs finals des données utiles sur les émissions,
permettant d’évaluer l’incidence des produits de construction sur la qualité de l’air intérieur;
⎯ promouvoir le développement de produits améliorés;
⎯ permettre l’examen sur site des surfaces de produits de construction.
La méthode peut être utilisée, en principe, pour la plupart des produits de construction utilisés à l’intérieur des
bâtiments.

vi © ISO 2006 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 16000-10:2006(F)

Air intérieur —
Partie 10:
Dosage de l'émission de composés organiques volatils de
produits de construction et d'objets d'équipement — Méthode
de la cellule d'essai d'émission
1 Domaine d'application
La présente partie de l’ISO 16000 spécifie une méthode générale d’essai en laboratoire pour la détermination
du débit d’émission spécifique par unité de surface des composés organiques volatils (COV) provenant de
produits de construction nouvellement fabriqués, dans des conditions climatiques définies. En principe, la
méthode peut être également appliquée aux produits qui ont vieilli. Les données obtenues sur les émissions
peuvent être utilisées pour calculer les concentrations dans une pièce modèle.
Conformément à la définition de la cellule d’essai d’émission, il est également possible d’effectuer des
mesurages d’émission non destructifs sur les produits de construction, sur site dans les bâtiments. Toutefois,
la procédure concernant ces mesurages n’est pas décrite dans la présente partie de l’ISO 16000.
L’échantillonnage, le transport et le stockage des matériaux à soumettre à essai, ainsi que la préparation
des éprouvettes d’essai, sont décrits dans l’ISO 16000-11. Le prélèvement de l’air et les méthodes
[20]
d’analyse en vue de la détermination des COV sont décrits dans l’ISO 16000-6 et l’ISO 16017-1 .
Un exemple de cellule d’essai d’émission est décrit dans l’Annexe C de la présente partie de l’ISO 16000.
[21] [1]
Se référer à l’EN 717-1:2004 et l'ISO 12460-1 , pour la détermination des émissions de formaldéhyde
provenant de panneaux à base de bois. Cependant, la présente partie de l'ISO 16000 s’applique également
aux panneaux à base de bois et aux autres produits de construction afin de déterminer le débit d’émission du
[2]
formaldéhyde. Le mode opératoire de mesurage du formaldéhyde est décrit dans l'ISO 16000-3 .
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 554:1976, Atmosphères normales de conditionnement et/ou d'essai — Spécifications
ISO 16000-11:2006, Air intérieur — Partie 11: Dosage de l'émission de composés organiques volatils de
produits de construction et d'objets d'équipement — Échantillonnage, conservation des échantillons et
préparation d'échantillons pour essai
© ISO 2006 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 16000-10:2006(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
taux de renouvellement d’air
rapport du volume d’air propre admis par heure dans la chambre d’essai d’émission au volume libre de la
chambre d’essai d’émission mesurés en unités identiques
3.2
débit d’air
volume d’air entrant dans la cellule d’essai d’émission par unité de temps
3.3
vitesse de l’air
vitesse de l’air à la surface de l’éprouvette d’essai
3.4
débit d’air spécifique par unité de surface
rapport entre le débit d’air et la surface de l’éprouvette d’essai
3.5
produit de construction
produit destiné à être incorporé de manière permanente dans des ouvrages de construction
3.6
cellule d’essai d’émission
petite chambre utilisée pour déterminer les composés organiques volatils émis par les matériaux/produits de
construction intérieurs, placée à la surface de l’éprouvette d’essai et conçue de telle façon que la surface de
l’éprouvette d’essai fasse partie de la cellule d’émission
3.7
concentration dans la cellule d’essai d’émission
concentration d’un composé organique volatil spécifique, COV , (ou groupes de composés organiques
x
volatils) mesurée à la sortie de la cellule d’essai d’émission
3.8
facteur de charge du produit
rapport de l’aire de la surface exposée de l’éprouvette d’essai au volume libre de la cellule d’essai d’émission
3.9
récupération
masse mesurée, exprimée en pourcentage, d’un composé organique volatil cible contenu dans l’air, qui quitte
la cellule d’essai d’émission pendant une période donnée, divisée par la masse du composant organique
volatil cible introduit dans la cellule d’essai d’émission pendant la même période
NOTE La récupération fournit des informations sur les performances de la méthode complète.
3.10
échantillon
partie ou élément d’un produit de construction qui est représentatif de la production
3.11
débit d’émission spécifique
q
m
débit spécifique au produit représentant la masse d’un composé organique volatil émis par un produit par
unité de temps à un moment donné après le début de l’essai
2 © ISO 2006 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 16000-10:2006(F)
NOTE 1 Le débit d’émission spécifique par unité de surface q , est utilisé dans la présente partie de l’ISO 16000. De
S
nombreux autres débits d’émission spécifiques peuvent être définis en fonction de différentes exigences, par exemple le
débit d’emission spécifique par unité de longueur q, le débit d’émission spécifique par unité de volume q et le débit
l V
d’émission spécifique par unité q .
u
NOTE 2 Le terme «débit d’émission spécifique par unité de surface» est parfois utilisé en parallèle avec le terme
«facteur d’émission».
3.12
composé organique volatil cible
composé organique volatil spécifique au produit
3.13
éprouvette d’essai
partie d’un échantillon spécialement préparée pour l’essai d’émission dans une cellule d’essai d’émission afin
de simuler le comportement d’émission du matériau ou du produit soumis à essai
3.14
composés organiques volatils totaux
COVT
somme des concentrations de composés organiques volatils identifiés et non identifiés éluant entre et incluant
le n-hexane et le n-hexadécane
NOTE 1 Les réponses individuelles des composés identifiés sont utilisées pour leur quantification. Les aires des pics
non identifiés sont converties en concentrations, sur la base de la masse moléculaire, à l’aide du facteur de réponse du
toluène [3].
NOTE 2 Pour des raisons pratiques à prendre en compte pour les chambres d’essai, cette définition diffère légèrement
de celle définie dans l’ISO 16000-6:2004, conformément à laquelle les COVT se rapportent au milieu d’échantillonnage
® 1)
TENAX TA sur lequel sont adsorbés les COVT.
3.15
composé organique volatil
COV
composé organique volatil émis par l’éprouvette d’essai et tous ceux détectés dans l’air de sortie de la cellule
d’essai
NOTE 1 Pour des raisons pratiques à prendre en compte pour les chambres d’essai, cette définition diffère de celle
définie dans l’ISO 16000-6, qui repose sur la gamme de points d’ébullition de (50 °C à 100 °C) à (240 °C à 260 °C).
NOTE 2 La méthode d’essai d’émission décrite dans la présente norme est optimale pour la gamme de composés
spécifiés dans la définition des composés organiques volatils totaux (COVT).

®
1) Tenax TA est l'appellation commerciale d'un produit distribué par Supelco, Inc. Cette information est donnée à
l'intention des utilisateurs de la présente partie de l'ISO 16000 et ne signifie nullement que l'ISO approuve ou
recommande l'emploi exclusif du produit ainsi désigné. Des produits équivalents peuvent être utilisés s'il est démontré
qu'ils conduisent aux mêmes résultats.
© ISO 2006 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 16000-10:2006(F)
4 Symboles et termes abrégés
Les symboles et les termes abrégés utilisés dans la présente partie de l'ISO 16000 sont donnés ci-dessous.
Symbole Nom Unité
ρ concentration d’un COV dans la cellule d’essai microgrammes par mètre cube
x x
d’émission
L facteur de charge du produit mètres carrés par mètre cube
n
taux de renouvellement d’air renouvellements par heure
q débit d’air spécifique par unité de surface (= n/L) mètres cube par mètre carré et par heure
q débit d’émission spécifique par unité de surface microgrammes par mètre carré et par heure
S
q débit d’émission spécifique par unité de longueur microgrammes par mètre et par heure
l
q débit d’émission spécifique par unité de masse microgrammes par gramme et par heure
m
q débit d’émission spécifique par unité de volume microgrammes par mètre cube et par heure
V
q débit d’émission spécifique par unité microgrammes par unité et par heure
u
t temps écoulé depuis le début de l’essai heures ou jours

5 Principe
Le principe de l’essai est de déterminer les débits d’émission spécifiques, par unité de surface, des COV émis
à partir de la surface d’une éprouvette d’essai du produit. L’essai est effectué dans une cellule d’essai
d’émission dans des conditions constantes de température, d’humidité relative de l’air et de débit d’air
spécifique par unité de surface. Les mesurages de la concentration de COV dans l’air de sortie sont
représentatifs de l’air dans la cellule d’essai d’émission.
Les débits d’émission spécifiques par unité de surface à un instant donné t, sont calculés à partir des
concentrations dans l’air de la cellule d’essai d’émission et du débit d’air spécifique par unité de surface q,
(voir l’Article 13).
Lorsque la concentration dans l’air, le débit d’air dans la cellule d’essai d’émission et la surface de l’éprouvette
d’essai sont connus, il est possible de déterminer les débits d’émission spécifiques par unité de surface des
COV émis par le produit soumis à essai.
6 Système de cellule d’essai d’émission
6.1 Généralités
Un système de cellule d’essai d’émission conçu et utilisé pour déterminer les débits d’émission spécifiques
par unité de surface de COV provenant des produits de construction doit comporter les équipements suivants:
cellule d’essai d’émission, système d’humidification et de production d’air propre, systèmes de contrôle et de
[4], [5], [6], [7]
surveillance pour garantir que l’essai est réalisé selon les conditions spécifiées .
Pour les produits solides à surface lisse, la cellule d’essai d’émission est placée directement contre la surface
de l’éprouvette d’essai du produit. Pour garantir l’étanchéité à l’air, les autres produits doivent être placés
dans des supports d’éprouvette d’essai fabriqués spécialement.
4 © ISO 2006 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 16000-10:2006(F)
Les spécifications et exigences générales qui s’appliquent à tous les types de cellules d’essai d’émission
traités dans la présente partie de l'ISO 16000 sont indiquées de 6.2 à 6.6 ci-après.
Les activités d’assurance qualité / de contrôle qualité mises en œuvre sont décrites dans l’Annexe A.
6.2 Matériaux de la cellule d’essai d’émission
La cellule d’essai d’émission et les parties du système d’échantillonnage entrant en contact avec les COV
émis (tous les raccords et tuyauteries) sont généralement constituées de verre ou d’acier inoxydable (poli) à
surface traitée. Cependant, dans tous les cas, les exigences en 6.3 et 6.5 doivent être satisfaites.
Les matériaux d’étanchéité qui relient la cellule d’essai d’émission et l’éprouvette d’essai doivent avoir une
faible émission et une faible adsorption, et ils ne doivent pas contribuer à la concentration de fond de la cellule
d’essai d’émission.
6.3 Alimentation d’air
La cellule d’essai d’émission doit recevoir de l’air pur et humidifié, et être équipée d’un dispositif permettant de
réguler le débit d’air avec une précision de ± 5 %.
6.4 Étanchéité à l’air
La cellule d’essai d’émission doit être étanche à l’air pour éviter un échange d’air non contrôlé avec l’air
extérieur.
La cellule d’essai d’émission doit fonctionner à une pression légèrement supérieure à la pression
atmosphérique pour éviter toute influence de l’atmosphère du laboratoire.
La cellule d’essai d’émission est considérée comme suffisamment étanche à l’air si les débits d’air d’entrée et
de sortie diffèrent de moins de 5 %.
Les produits qui ont une grande perméabilité à l’air ou dont la surface est irrégulière peuvent provoquer des
fuites. Conformément à l’exigence d’étanchéité à l’air ci-avant, ils doivent donc être placés dans des supports
d’éprouvette d’essai étanches à l’air.
6.5 Dispositifs de prélèvement de l’air
La sortie d’air (à la sortie de la cellule d’essai d’émission) doit être utilisée pour effectuer le prélèvement.
L’échantillonnage de l’air de sortie (avec une pompe de prélèvement par exemple) s’effectue en connectant
des tubes d’adsorption sur les raccords de sortie.
La somme des débits d’air de prélèvement doit être inférieure à 90 % du débit d’air d’entrée dans la cellule
d’essai d’émission.
Pour plus de souplesse, un collecteur de prélèvement multi-orifices peut être utilisé pour réaliser un
prélèvement d’air en double. Le collecteur de prélèvement doit pénétrer directement dans le flux d’air de sortie.
Si une gaine d’air doit être utilisée, celle-ci doit être aussi courte que possible et maintenue à la même
température que la cellule d’essai d’émission.
II convient que l’air extrait de la cellule d’essai d’émission soit conduit dans une hotte d’aspiration, pour
garantir que tout élément chimique émis par le matériau d’essai est isolé de l’environnement du laboratoire.
6.6 Récupération et effets de puits
La récupération d’un COV cible peut être déterminée en utilisant une source de COV dont on connaît le débit
d’émission spécifique dans la cellule d’essai d’émission. Les concentrations produites doivent être de même
grandeur que celles attendues pendant les essais d’émission des produits de construction.
© ISO 2006 – Tous droits réservés 5

---------------------- Page: 11 ----------------------
ISO 16000-10:2006(F)
Les essais de récupération doivent être réalisés dans la cellule d’essai, sur une surface inerte (verre ou acier
inoxydable), en utilisant le toluène et le n-dodécane. Les concentrations dans l’air de la cellule d’essai doivent
être déterminées 24 h après le début de l’essai. La récupération moyenne doit être supérieure à 80 % pour le
toluène et le n-dodécane. Les résultats de cet essai de récupération doivent être consignés dans le rapport
d’essai comme la concentration attendue contre la concentration mesurée.
NOTE 1 Un faible niveau de récupération de COV hygroscopiques peut être constaté dans l’air humidifié.
NOTE 2 Des effets de puits, des fuites ou un mauvais étalonnage peuvent poser des problèmes pour la satisfaction
des exigences minimales. Les caractéristiques d’adsorption et d’effet de puits dépendent considérablement du type de
composé émis. Des essais de récupération complémentaires avec des COV cibles de poids moléculaire et de polarité
différentes peuvent être utilisés pour mieux comprendre ces effets.
7 Appareillage
La liste du matériel nécessaire pour réaliser un essai d’émission est donnée ci-après.
7.1 Source d’air propre, par exemple air purifié sous pression ou air synthétique contenu dans des
bouteilles de gaz.
7.2 Système de cellule d’essai d’émission.
7.3 Système d’humidification.
7.4 Systèmes de surveillance de la température et de l’humidité de l’air.
7.5 Débitmètres d’air.
7.6 Installation pour essai de récupération.
7.7 Agent nettoyant pour la cellule d’essai d’émission ou four pour chauffer et nettoyer la cellule
d’essai d’émission.
8 Conditions d’essai
8.1 Température et humidité relative de l’air
Les produits destinés à être utilisés en Europe doivent être soumis à essai à une température de 23 °C et une
humidité relative de l’air (HR) de 50 % pendant l’essai d’émission. Les tolérances sont ± 2 °C et ± 5 % HR.
Pour les produits destinés à être utilisés dans des conditions climatiques différentes, d’autres conditions de
température et d’humidité de l’air peuvent être appliquées, de préférence, conformément aux spécifications de
l’ISO 554.
8.2 Qualité de l’air d’alimentation et concentrations de fond
L’air d’alimentation ne doit pas contenir des niveaux de concentration de COV supérieurs aux exigences
relatives aux concentrations de fond dans la cellule d’essai d’émission.
Les concentrations de fond doivent être suffisamment faibles pour ne pas affecter la détermination des
émissions au-delà des limites de l’assurance qualité.
3
La concentration de fond de COVT doit être inférieure à 20 µg/m . La concentration de fond de tout COV cible
3
doit être inférieure à 2 µg/m .
L’eau utilisée pour l’humidification ne doit pas contenir de COV affectant la détermination des émissions.
6 © ISO 2006 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 16000-10:2006(F)
8.3 Vitesse de l’air
La vitesse de l’air calculée ou mesurée au-dessus de la surface de l’éprouvette d’essai doit être comprise
entre 0,003 m/s et 0,3 m/s.
NOTE La vitesse de l’air peut avoir une importance pour les émissions par évaporation contrôlées, provenant par
exemple de produits liquides. Cela dépend du support.
EXEMPLE Des exemples de vitesses de l’air sont indiqués dans l’Annexe C.
8.4 Débit d’air spécifique par unité de surface et taux de renouvellement d’air
La concentration dans la cellule d’essai d’émission dépend du débit d’air spécifique par unité de surface qui
est choisi comme paramètre lors de la définition des conditions d’essai d’émission.
EXEMPLE Des exemples de débits d’air spécifiques par unité de surface sont indiqués dans l’Annexe B de la
présente partie de l'ISO 16000.
9 Vérification des conditions d’essai
9.1 Généralités
Toutes les mesures de contrôle doivent être traçables jusqu’à un étalon certifié conformément aux
programmes d’assurance qualité et de contrôle qualité (Annexe A de la présente partie de l’ISO 16000).
9.2 Systèmes de contrôle de la température et de l’humidité relative de l’air
Le contrôle de la température peut être obtenu en plaçant la cellule d’essai d’émission dans un lieu maintenu
à la température de régulation requise.
Le contrôle de l’humidité relative de l’air et de la température peut être obtenu par divers systèmes, par
exemple, un système intégré de contrôle de l’humidité de l’air d’alimentation.
La température et l’humidité relative de l’air doivent être mesurées indépendamment des systèmes de
contrôle de la température et de l’humidité relative de l’air.
9.3 Les conditions d’essai dans la cellule d’essai d’émission
La température, l’humidité relative de l’air et le débit d’air doivent être mesurés en permanence par des
instruments, avec la précision suivante:
⎯ température ± 1,0 °C;
⎯ humidité relative de l’air ± 3 % HR;
⎯ débit d’air ± 3 %.
L’humidité relative de l’air doit être mesurée à la sortie d’air. Les capteurs de température doivent être placés
soit dans la cellule d’essai d’émission, soit dans la sortie d’air.
9.4 Vitesse de l’air et débit d’air dans la cellule d’essai d’émission
Le débit d’air doit être vérifié et réajusté avant le prélèvement de l’air à l’aide d’un débitmètre de gaz étalonné.
Les débits d’air ne doivent pa
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
