Standards Content (sample)

INTERNATIONAL ISO
STANDARD 5079
Third edition
2020-10
Textile fibres — Determination of
breaking force and elongation at
break of individual fibres

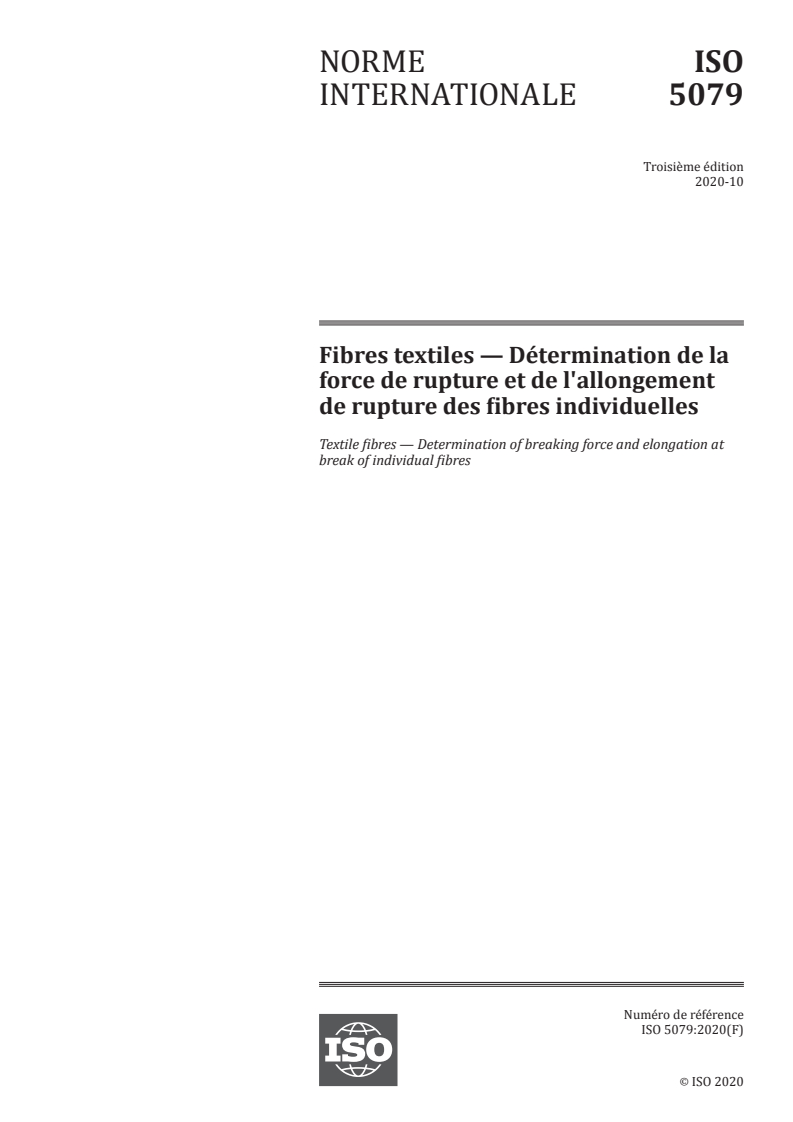

Fibres textiles — Détermination de la force de rupture et de
l'allongement de rupture des fibres individuelles
Reference number
ISO 5079:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 5079:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 5079:2020(E)

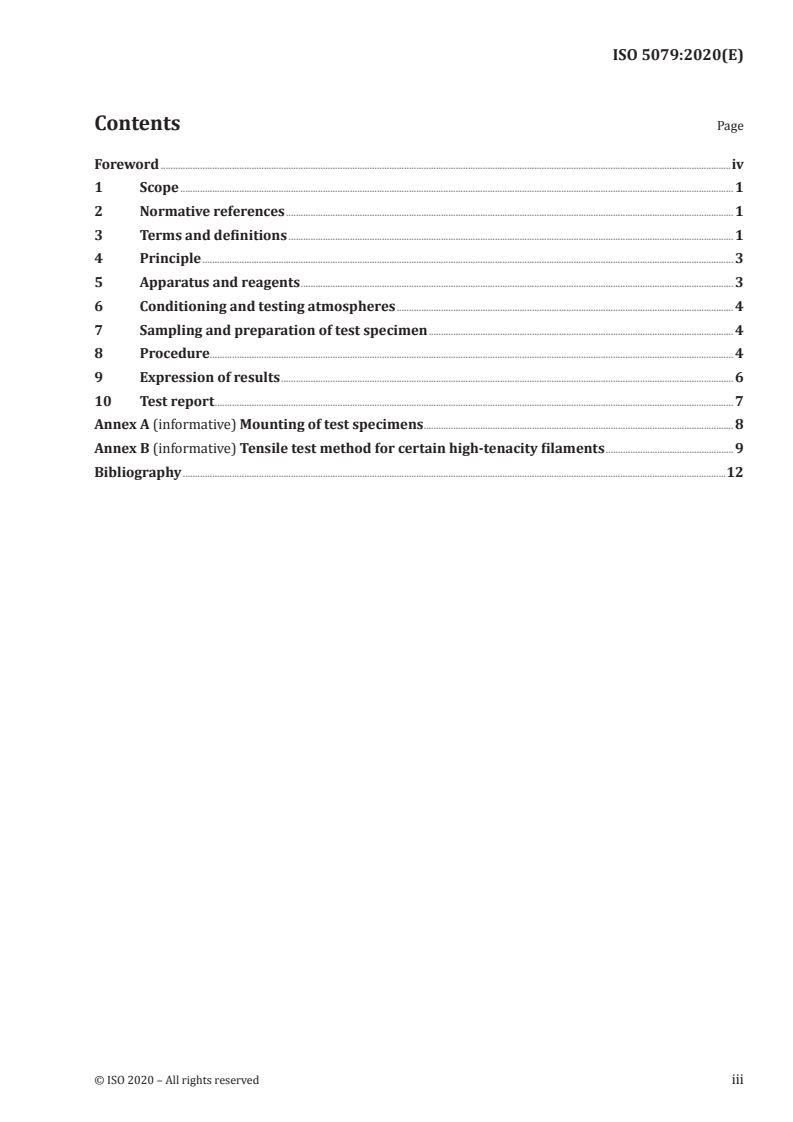

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 3

5 Apparatus and reagents ................................................................................................................................................................................ 3

6 Conditioning and testing atmospheres ......................................................................................................................................... 4

7 Sampling and preparation of test specimen ............................................................................................................................ 4

8 Procedure..................................................................................................................................................................................................................... 4

9 Expression of results ........................................................................................................................................................................................ 6

10 Test report ................................................................................................................................................................................................................... 7

Annex A (informative) Mounting of test specimens .............................................................................................................................. 8

Annex B (informative) Tensile test method for certain high-tenacity filaments ....................................................9

Bibliography .............................................................................................................................................................................................................................12

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5079:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to

the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see

www .iso .org/ iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 38, Textiles, Subcommittee SC 23,

Fibres and yarns, in collaboration with the European Committee for Standardization (CEN) Technical

Committee CEN/TC 248, Textiles and textile products, in accordance with the Agreement on technical

cooperation between ISO and CEN (Vienna Agreement)

This third edition cancels and replaces the second edition (ISO 5079:1995), which has been technically

revised. The main changes compared to the previous edition are as follows:
— addition of “ISO 3696”, “ISO 7500-1”and “ISO 10012”as normative references;

— adjustment of “ISO 3060”and “IWTO 32” from normative references to bibliography;

— revision of the definitions of “breaking force” (3.1), “force at rapture” (3.2), “extension” (3.3),

“elongation at break” (3.5), “elongation at rupture” (3.6) “gauge length” (3.7), “initial length” (3.8),

“pretension” (3.9) and “breaking density” (3.11);
— deletion of terminological entry for “tension” (former 3.10);

— addition of terminological entry for “constant-rate-of-extension testing machine” (3.10);

— addition of a note in Clause 4;
— redrafting of text describing the requirements for CRE testing machine in 5.1;
— addition of “Tweezers” (5.2);
— revision of requirements for wetting solution in 5.3 (former 5.2);
— addition of details about preparation of test specimen in Clause 7;
— addition of 8.2 c);
— redrafting of the test procedure of wet test in 8.8 (former 8.6);
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 5079:2020(E)
— redrafting of the test report in Clause 10;
— addition of Figure A.1;
— addition of Annex B.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 5079:2020(E)
Textile fibres — Determination of breaking force and
elongation at break of individual fibres
1 Scope

This document specifies the method and conditions of test for the determination of the breaking force

and elongation at break of individual fibres in the conditioned or wet state.

The determination of these fibre properties, when carried out on different kinds of testing equipment,

will not generally give identical results. To avoid such differences, this document is restricted to the use

of constant-rate-of-extension testing machine.

It is applicable to all fibres, including crimped fibres, provided that the length of fibre available enables

the gauge length specified in this document.

NOTE For natural fibres (especially wool and cotton), the breaking test most commonly performed is that of

bundles of fibres (see ISO 3060 and IWTO 32-82).
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 139, Textiles — Standard atmospheres for conditioning and testing
ISO 1130, Textile fibres — Some methods of sampling for testing

ISO 1973, Textile fibres — Determination of linear density — Gravimetric method and vibroscope method

ISO 2602, Statistical interpretation of test results — Estimation of the mean — Confidence interval

ISO 3696, Water for analytical laboratory use — Specification and test methods

ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:

Tension/compression testing machines — Calibration and verification of the force-measuring system

ISO 10012, Measurement management systems — Requirements for measurement processes and measuring

equipment
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
breaking force

maximum force appearing during a test specimen carried to rupture in a tensile test under specified

conditions
EXAMPLE See A in Figure 1.
© ISO 2020 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 5079:2020(E)

Note 1 to entry: For fibres, breaking force is preferably expressed in centinewtons.

Key
Y force, expressed in centinewtons
X elongation (3.4), expressed as a percentage
A breaking force (3.1)
A elongation at break (3.5)
B pretension (3.9)
C force at rupture (3.2)
C elongation at rupture (3.6)
Figure 1 — Typical force/elongation curve
3.2
force at rupture
force at the point of rupture of the test specimen during a tensile test
EXAMPLE See C in Figure 1.
3.3
extension
increase in length of a test specimen during a tensile test
Note 1 to entry: Extension is expressed in units of length.
3.4
elongation
ratio of the extension (3.3) of a test specimen to its initial length (3.8)
Note 1 to entry: Elongation is expressed as a percentage.
3.5
elongation at break
elongation (3.4) of a test specimen at the breaking force (3.1)
EXAMPLE See A in Figure 1.
2 © ISO 2020 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 5079:2020(E)
3.6
elongation at rupture
elongation (3.4) of a test specimen at the force at rupture (3.2)
EXAMPLE See C in Figure 1.
3.7
gauge length
distance between the two effective clamping points of a testing device

Note 1 to entry: With guide groove or wrap bollard clamps, it is the distance between their effective clamping

points, measured along the path of the specimen.
3.8
initial length

length of a test specimen (between the two effective clamping points) under specified pretension (3.9)

at the beginning of a test
3.9
pretension
tension applied to a test specimen at the beginning of a tensile test
EXAMPLE See B in Figure 1.
Note 1 to entry: For fibres, pretension is preferably expressed in centinewtons.
3.10
constant-rate-of-extension testing machine
CRE testing machine

tensile testing machine provided with one clamp, which is stationary, and another clamp, which moves

with a constant speed throughout the test, the entire testing system being virtually free from deflection

[SOURCE: ISO 20932-1:2018, 3.3]
3.11
breaking tenacity
breaking force (3.1) divided by the linear density

Note 1 to entry: For fibres, breaking force is preferably expressed in centinewtons per decitex.

4 Principle

An individual fibre is extended at a constant rate until rupture occurs. The breaking force and

elongation at break are recorded.

If the breaking tenacity is to be calculated, the linear density of the individual fibres or the mean linear

density of the laboratory sample is also required.
NOTE If required, the force and elongation at rupture is recorded.
5 Apparatus and reagents
5.1 Tensile testing machine.

5.1.1 Metrological confirmation system of the tensile testing machine shall be in accordance with

ISO 10012.

5.1.2 The machine shall be equipped with suitable clamps for gripping individual fibres at the

required gauge length, a means for stretching the fibre to rupture at constant rate of extension by

© ISO 2020 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 5079:2020(E)

moving one of the clamps, and a means for recording the extension (elongation) of the fibre and the

corresponding force.

Visualization of the individual force/extension (or tenacity/elongation) curves is helpful for detection of

fibre slippage in the clamps. Advice on mounting of test specimens is given in Annex A.

5.1.3 The machine shall be capable of operating at various constant rates of extension between at least

5 mm/min and 40 mm/min.

5.1.4 Under conditions of use, the accuracy of the testing machine shall be at least class 1 of ISO 7500-1,

and meet the following requirements.

a) the error of the indicated or recorded force at any point in the range in which the testing machine is

used shall not
...

NORME ISO
INTERNATIONALE 5079
Troisième édition
2020-10
Fibres textiles — Détermination de la
force de rupture et de l'allongement
de rupture des fibres individuelles
Textile fibres — Determination of breaking force and elongation at
break of individual fibres
Numéro de référence
ISO 5079:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 5079:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 5079:2020(F)

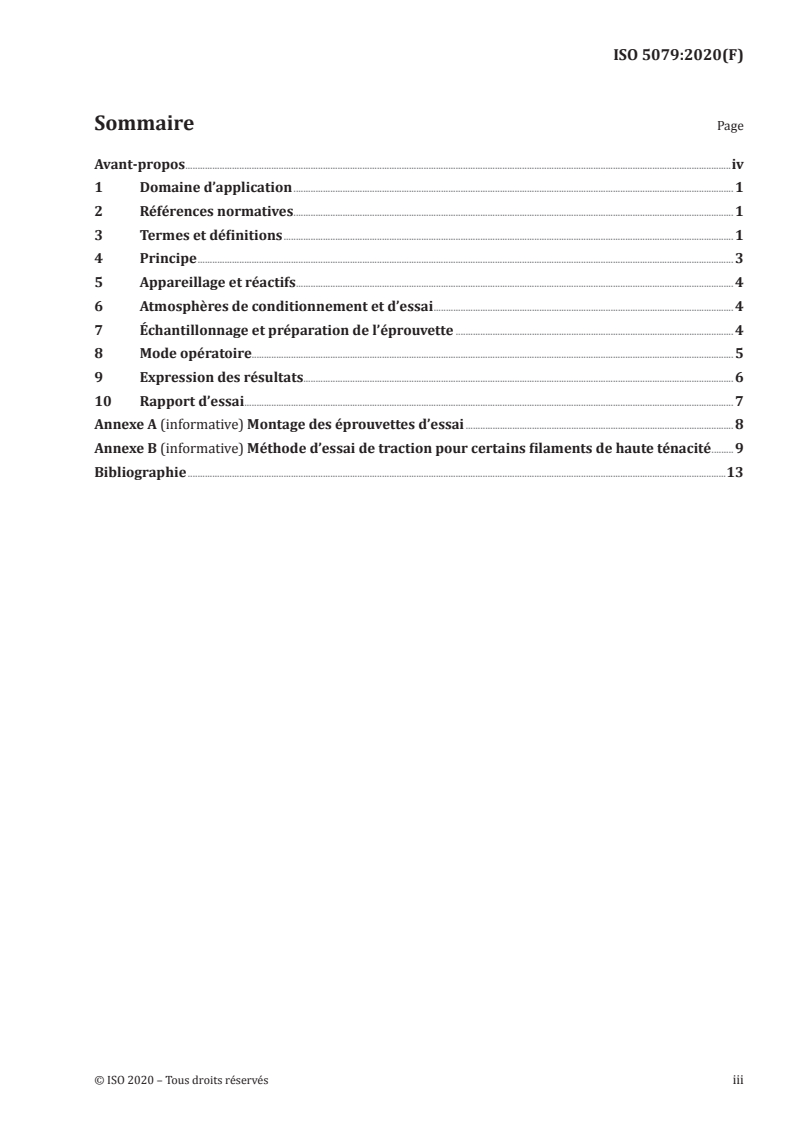

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 3

5 Appareillage et réactifs .................................................................................................................................................................................. 4

6 Atmosphères de conditionnement et d’essai .......................................................................................................................... 4

7 Échantillonnage et préparation de l’éprouvette ................................................................................................................. 4

8 Mode opératoire.................................................................................................................................................................................................... 5

9 Expression des résultats............................................................................................................................................................................... 6

10 Rapport d’essai ....................................................................................................................................................................................................... 7

Annexe A (informative) Montage des éprouvettes d’essai ............................................................................................................. 8

Annexe B (informative) Méthode d’essai de traction pour certains filaments de haute ténacité .........9

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 5079:2020(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 38, Textiles, sous-comité SC 23,

Fibres et fils, en collaboration avec le comité technique CEN/TC 248, Textiles et produits textiles, du

Comité européen de normalisation (CEN), conformément à l’Accord de coopération technique entre

l’ISO et le CEN (Accord de Vienne).

Cette troisième édition annule et remplace la deuxième édition (ISO 5079:1995), qui a fait l’objet d’une

révision technique. Par rapport à l’édition précédente, les principales modifications sont les suivantes:

— ajout de l’ISO 3696, de l’ISO 7500-1 et de l’ISO 10012 en tant que références normatives;

— déplacement de l’ISO 3060et de l’IWTO 32 des références normatives à la Bibliographie;

— révision des définitions de «force à la rupture» (3.1), «force à la rupture» (3.2) «extension» (3.3),

«allongement de rupture» (3.5), «allongement à la rupture» (3.6), «longueur entre repères» (3.7),

«longueur initiale» (3.8), «prétension» (3.9) et «ténacité de rupture» (3.11);
— suppression de l’entrée terminologique «tension» (auparavant 3.10);

— ajout de l’entrée terminologique «appareil d’essai à vitesse constante d’allongement» (3.10);

— ajout d’une note à l’Article 4;

— reformulation du texte décrivant les exigences relatives à l’appareil d’essai à vitesse constante

d’allongement en 5.1);
— ajout des «brucelles» (5.2);

— révision des exigences relatives à la solution mouillante en 5.3 (auparavant 5.2);

iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 5079:2020(F)
— ajout de détails sur la préparation de l’éprouvette à l'Article 7;
— ajout de 8.2 c);

— reformulation de la mode opératoire de l’essai au mouillé en 8.8 (auparavant 8.6);

— reformulation du rapport d’essai à l'Article 10;
— ajout de la Figure A.1;
— ajout de l’Annexe B.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5079:2020(F)
Fibres textiles — Détermination de la force de rupture et
de l'allongement de rupture des fibres individuelles
1 Domaine d’application

Le présent document spécifie une méthode et des conditions d’essai pour la détermination de la force

de rupture et de l’allongement de rupture de fibres individuelles à l’état conditionné ou mouillé.

La détermination de ces propriétés des fibres, lorsqu’elle est effectuée sur différentes sortes d’appareils

d’essai, ne donne généralement pas des résultats identiques. Afin d’éviter ces différences, le présent

document s’est limité à l'appareil d’essai à vitesse constante d’allongement.

Il est applicable à toutes fibres, y compris les fibres frisées, à condition que leur longueur disponible

permette d’utiliser la longueur entre repères spécifiée dans le présent document.

NOTE Pour des fibres naturelles (en particulier la laine et le coton), l’essai de rupture le plus couramment

réalisé est celui de faisceaux de fibres (voir ISO 3060 et IWTO 32‑82).
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s’applique (y compris les

éventuels amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d'essai

ISO 1130, Fibres textiles — Diverses méthodes d'échantillonnage en vue des essais

ISO 1973, Fibres textiles — Détermination de la masse linéique — Méthode gravimétrique et méthode au

vibroscope

ISO 2602, Interprétation statistique de résultats d'essais — Estimation de la moyenne — Intervalle de

confiance

ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai

ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques

uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système

de mesure de force

ISO 10012, Systèmes de management de la mesure — Exigences pour les processus et les équipements

de mesure
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 5079:2020(F)
3.1
force de rupture

force maximale apparaissant au niveau d’une éprouvette portée à la rupture lors d’un essai de traction

dans des conditions prescrites
EXEMPLE Voir A à la Figure 1.

Note 1 à l'article: Pour les fibres, la force de rupture est de préférence exprimée en centinewtons.

Légende
Y force, exprimée en centinewtons
X allongement (3.4), exprimé sous la forme d’un pourcentage
A force de rupture (3.1)
A allongement de rupture (3.5)
B prétension (3.9)
C force à la rupture (3.2)
C allongement à la rupture (3.6)
Figure 1 — Courbe type force/allongement
3.2
force à la rupture
force au point de rupture de l’éprouvette au cours d’un essai de traction
EXEMPLE Voir C à la Figure 1.
3.3
extension
augmentation de la longueur d’une éprouvette au cours d’un essai de traction
Note 1 à l'article: L’extension est exprimée en unités de longueur.
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 5079:2020(F)
3.4
allongement
rapport de l’extension (3.3) d’une éprouvette à sa longueur initiale (3.8)
Note 1 à l'article: L’allongement est exprimé sous la forme d’un pourcentage.
3.5
allongement de rupture
allongement (3.4) d’une éprouvette à la force de rupture (3.1)
EXEMPLE Voir A à la Figure 1.
3.6
allongement à la rupture
allongement (3.4) d’une éprouvette à la force à la rupture (3.2)
EXEMPLE Voir C à la Figure 1.
3.7
longueur entre repères
distance entre les deux points de serrage effectifs d’un appareil d’essai

Note 1 à l'article: Avec les pinces à sillon de guidage ou bollards à enveloppement, il s’agit de la distance entre

leurs points de serrage effectifs, mesurée le long de la trajectoire de l’éprouvette.

3.8
longueur initiale

longueur d’une éprouvette (entre les deux points de serrage effectifs) à la prétension (3.9) prescrite au

début d’un essai
3.9
prétension
tension appliquée à une éprouvette au début de l’essai de traction
EXEMPLE Voir B à la Figure 1.

Note 1 à l'article: Pour les fibres, la prétension est de préférence exprimée en centinewtons.

3.10
appareil d’essai à vitesse constante d’allongement
appareil d’essai CRE (acronyme issu de l'anglais constant-rate-of-extension)

appareil d’essai de traction équipé d’une pince qui reste fixe et d’une autre qui se déplace à une vitesse

constante tout au long de l’essai, l’ensemble du dispositif d’essai ne présentant pratiquement aucune

déviation
[SOURCE: ISO 20932-1:2018, 3.3]
3.11
ténacité de rupture
force de rupture (3.1) divisée par la masse linéique

Note 1 à l'article: Pour les fibres, la ténacité de rupture est de préférence exprimée en centinewtons par decitex.

4 Principe

Une fibre individuelle est étirée à une vitesse constante jusqu’à sa rupture. La force de rupture et

l’allongement de rupture sont enregistrés.

Si la ténacité de rupture doit être calculée, la masse linéique des fibres individuelles ou la masse linéique

moyenne de l’échantillon pour laboratoire est également nécessaire.
NOTE Si nécessaire, la force et l’allongement à la rupture sont enregistrés.
© ISO 2020 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 5079:2020(F)
5 Appareillage et réactifs
5.1 Appareil d’essai de traction.

5.1.1 Le système de confirmation métrologique de l'appareil d’essai de traction doit être conforme à

l’ISO 10012.

5.1.2 L'appareil doit être équipé de pinces appropriées pour serrer des fibres individuelles à la

longueur entre repères requise, d’un dispositif pour étirer la fibre à la rupture à une vitesse d’extension

constante en déplaçant l’une des pinces et un dispositif pour enregistrer l’extension (allongement) de la

fibre et la force correspondante.

La visualisation des courbes de force/d’extension individuelle (ou de ténacité/d’allongement) est utile

pour détecter le glissement de la fibre au niveau des pinces. Des conseils concernant le montage de

l’éprouvette sont donnés à l’Annexe A.

5.1.3 L'appareil doit être capable de produire diverses vitesses constantes d’extension entre au moins

5 mm/min et 40 mm/min.

5.1.4 Dans les conditions d’utilisation, la résolution de la machine d’essai doit être au moins de classe 1

selon l’ISO 7500-1 et satisfaire aux exigences suivantes:

a) le coefficient d’erreur de la force indiquée ou enregistrée à n’importe quel point de la plage

d’utilisation de l'appareil d’essai ne doit pas dépasser ± 1 %;

b) le coefficient d’erreur de l’extension indiquée ou enregistrée ne doit pas dépasser ± 0,1 mm;

c) la longueur entre repères doit être d’une précision de ± 0,2 mm;

d) la vitesse constante de déplacement de la pince mobile doit être d’une précision de ± 5 %.

5.1.5 Les pinces de l'appareil doivent pouvoir être réglées et la surface des mâc

...

DRAFT INTERNATIONAL STANDARD
ISO/DIS 5079
ISO/TC 38/SC 23 Secretariat: KATS
Voting begins on: Voting terminates on:
2020-01-03 2020-03-27
Textile fibres — Determination of breaking force and
elongation at break of individual fibres

Fibres textiles — Détermination de la force de rupture et de l'allongement de rupture des fibres

individuelles
ICS: 59.060.01
THIS DOCUMENT IS A DRAFT CIRCULATED
This document is circulated as received from the committee secretariat.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
ISO/CEN PARALLEL PROCESSING
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 5079:2020(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 5079:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 5079:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 3

5 Apparatus and reagents ................................................................................................................................................................................ 3

6 Conditioning and testing atmospheres ......................................................................................................................................... 3

7 Sampling and preparation of test specimen ............................................................................................................................ 3

8 Procedure..................................................................................................................................................................................................................... 4

9 Expression of results ........................................................................................................................................................................................ 5

10 Test report ................................................................................................................................................................................................................... 6

Annex A (informative) Mounting of test specimens .............................................................................................................................. 7

Annex B (informative) Tensile test method for certain high tenacity filaments .....................................................8

Bibliography .............................................................................................................................................................................................................................11

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 5079:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,

as well as information about ISO's adherence to the World Trade Organization (WTO) principles in the

Technical Barriers to Trade (TBT) see the following URL: www .iso .org/ iso/ foreword .html.

The committee responsible for this document is Technical Committee [or Project Committee] ISO/TC 38,

Textiles, Subcommittee SC 23, Fibres and yarns.

This third edition cancels and replaces the second edition (ISO 5079:1995), which has been technically

revised.
The main changes compared to the previous edition are as follows:
— xxx xxxxxxx xxx xxxx

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 5079:2020(E)
Textile fibres — Determination of breaking force and
elongation at break of individual fibres
1 Scope

This document specifies the method and conditions of test for the determination of the breaking force

and elongation at break of individual fibres in the conditioned or wet state.

The determination of these fibre properties, when carried out on different kinds of testing equipment,

will not generally give identical results. To avoid such differences, this document is restricted to the use

of constant-rate-of-extension testing apparatus.

It is applicable to all fibres, including crimped fibres, provided that the length of fibre available enables

the gauge length specified in this document to be used.

NOTE For natural fibres (especially wool and cotton) the breaking test most commonly performed is that of

bundles of fibres (see ISO 3060 and IWTO 32-82)
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 139, Textiles — Standard atmospheres for conditioning and testing
ISO 1130, Textile fibres — Some methods of sampling for testing

ISO 1973, Textile fibres — Determination of linear density — Gravimetric method and vibroscope method

ISO 2602, Statistical interpretation of test results — Estimation of the mean — Confidence interval

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
breaking force

maximum force applied to a test specimen carried to rupture during a tensile test under specified

conditions
Note 1 to entry: See A in figure 1.
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO/DIS 5079:2020(E)
Key
A breaking force
A elongation at break
B pretension
Figure 1 — Typical force/elongation curve
3.2
extension

increase in length of a test specimen, produced by a force on that specimen, expressed in units of length

3.3
elongation

ratio of the extension of a test specimen to its initial length, expressed as a percentage

3.4
elongation at break
elongation of a test specimen produced by the breaking force
Note 1 to entry: See A in figure 1.
3.5
gauge length

distance between the two effective clamping points of a testing device at the time of completing

specimen insertion

Note 1 to entry: With guide groove or wrap bollard clamps, it is the distance between their gripping points,

measured along the path of the specimen.
3.6
initial length

length of a test specimen(between the two effective clamping points) under specified pretension at the

beginning of a test
3.7
pretension
tension applied to a test specimen at the beginning of a tensile test
2 © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/DIS 5079:2020(E)
3.8
breaking tenacity
breaking force divided by the linear density
4 Principle

An individual fibre is extended at a constant rate until rupture occurs.The breaking force and elongation

at break are recorded.

If required, calculate the breaking tenacity, the linear density of the individual fibres or the mean linear

density of the laboratory sample is also required (see ISO 1973).
5 Apparatus and reagents
5.1 Tensile testing machine

5.1.1 The machine shall be equipped with suitable clamps for gripping individual fibres at the required

gauge length, a means for stretching the fibre to rupture at constant rate of extension by moving one of

the clamps, and a means for recording the extension(elongation) of the fibre and the corresponding force.

A device giving a force/extension (tenacity/elongation) curve to indicate whether fibre slippage is

occurring in the clamps is useful. A digital display or data-collecting system may be used in addition.

Advice on mounting of test specimens is given in annex A.

5.1.2 The machine shall be capable of operating at various constant rates of extension between at least

5 mm/min and 40 mm/min.

5.1.3 The machine shall meet the following requirements of accuracy and repeatability.

a) The error in indication of the force shall not exceed ±1 % of the mean breaking force of the specimen.

b) The error in indication of the extension shall not exceed±0,1 mm.

c) The error of the gauge length shall not exceed ±0,2 mm. The constant rate of displacement of the

moving clamp shall vary by less than ±5 %.

5.1.4 The clamps of the machine shall be capable of adjustment, and the surface of the clamp jaws in

contact with the specimen shall be of a material to provide the correct gripping force without damage to

the fibre, thereby avoiding slippage and jaw breaks (see 8.7).
5.2 Tweezers.
5.3 Distilled or deionized water

It is at a temperature of (20±2)°C, to which has been added a nonionic wetting agent to a maximum

concentration of 0,1%, for use if wet testing is to be carried out.
6 Conditioning and testing atmospheres
The atmospheres for preconditioning, conditioning an
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 5079
ISO/TC 38/SC 23 Secrétariat: KATS
Début de vote: Vote clos le:
2020-01-03 2020-03-27
Fibres textiles — Détermination de la force de rupture et
de l'allongement de rupture des fibres individuelles

Textile fibres — Determination of breaking force and elongation at break of individual fibres

ICS: 59.060.01
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT

Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.

ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE TRAITEMENT PARALLÈLE ISO/CEN
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 5079:2020(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 5079:2020(F)
ISO/DIS 5079:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................. iv

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................1

4 Principe ...............................................................................................................................................................3

5 Appareils et réactifs ........................................................................................................................................3

6 Atmosphères de conditionnement et d’essai.........................................................................................4

7 Échantillonnage et préparation de l’éprouvette ..................................................................................4

8 Mode opératoire...............................................................................................................................................4

9 Expression des résultats ...............................................................................................................................6

10 Rapport d’essai .................................................................................................................................................7

Annexe A (informative) Montage des éprouvettes .............................................................................................8

Annexe B (informative) Méthode d’essai de traction pour certains filaments de haute

ténacité ................................................................................................................................................................9

Bibliographie ................................................................................................................................................................ 12

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Website: www.iso.org
© ISO 2020 – Tous droits réservés
iii
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 5079:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................. iv

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................1

4 Principe ...............................................................................................................................................................3

5 Appareils et réactifs ........................................................................................................................................3

6 Atmosphères de conditionnement et d’essai.........................................................................................4

7 Échantillonnage et préparation de l’éprouvette ..................................................................................4

8 Mode opératoire...............................................................................................................................................4

9 Expression des résultats ...............................................................................................................................6

10 Rapport d’essai .................................................................................................................................................7

Annexe A (informative) Montage des éprouvettes .............................................................................................8

Annexe B (informative) Méthode d’essai de traction pour certains filaments de haute

ténacité ................................................................................................................................................................9

Bibliographie ................................................................................................................................................................ 12

© ISO 2020 – Tous droits réservés
iii
---------------------- Page: 3 ----------------------
ISO/DIS 5079:2020(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le

droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2

(voir www.iso.org/directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant : www.iso.org/iso/fr/avant-propos.

Le présent document a été élaboré par le comité technique ISO/TC 38, Textiles, sous-comité SC 23,

Fibres et fils.

Cette troisième édition annule et remplace la deuxième (ISO 5079:1995), qui a fait l’objet d’une révision

technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes :

— xxx xxxxxxx xxx xxxx

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www.iso.org/fr/members.html.
© ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 5079:2020(F)
Fibres textiles — Détermination de la force de rupture et de
l’allongement de rupture des fibres individuelles
1 Domaine d’application

Le présent document prescrit une méthode et des conditions d’essai pour la détermination de la force

de rupture et de l’allongement de rupture de fibres individuelles à l’état conditionné ou mouillé.

La détermination de ces propriétés des fibres, lorsqu’elle est effectuée sur différentes sortes d’appareils

d’essai, ne donne généralement pas des résultats identiques. Afin d’éviter ces différences, le présent

document s’est limité à un appareillage d’essai de traction à vitesse constante d’extension.

Il est applicable à toutes fibres, y compris les fibres frisées, à condition que leur longueur disponible

permette d’utiliser la longueur entre repères prescrite dans le présent document.

NOTE Pour des fibres naturelles (en particulier la laine et le coton), l’essai de rupture le plus couramment

réalisé est celui de faisceaux de fibres (voir ISO 3060 et IWTO 32-82).
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s’applique (y compris les

éventuels amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d’essai.

ISO 1130, Fibres textiles — Diverses méthodes d’échantillonnage en vue des essais.

ISO 1973, Fibres textiles — Détermination de la masse linéique — Méthode gravimétrique et méthode au

vibroscope.

ISO 2602, Interprétation statistique de résultats d’essais — Estimation de la moyenne — Intervalle de

confiance.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes :

— ISO Online browsing platform : disponible à l’adresse https://www.iso.org/obp ;

— IEC Electropedia : disponible à l’adresse http://www.electropedia.org/.
© ISO 2020 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO/DIS 5079:2020(F)
3.1
force de rupture

force maximale appliquée à une éprouvette portée à la rupture lors d’un essai de traction dans des

conditions prescrites
Note 1 à l’article : Voir A sur la figure 1.
Légende
A force de rupture
A allongement de rupture
B prétension
Figure 1 — Courbe type force/allongement
3.2
extension

augmentation en longueur d’une éprouvette, produite par une force exercée sur cette éprouvette,

exprimée en unités de longueur
3.3
allongement

rapport de l’extension d’une éprouvette à sa longueur initiale, exprimé en pourcentage

3.4
allongement de rupture
allongement d’une éprouvette produit par la force de rupture
Note 1 à l’article : Voir A sur la figure 1.
© ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/DIS 5079:2020(F)
3.5
longueur entre repères

distance entre les deux points de serrage effectifs d’un dispositif d’essai au moment de l’insertion d’une

éprouvette

Note 1 à l’article : Avec les pinces à sillon de guidage ou bollards à enveloppement, c’est la distance entre leurs

points de serrage, mesurée le long de la trajectoire de l’éprouvette.
3.6
longueur initiale

longueur d’une éprouvette (entre les deux points de serrage effectifs) à la prétension prescrite au début

d’un essai
3.7
prétension
tension appliquée à une éprouvette au début de l’essai de traction
3.8
ténacité de rupture
quotient de la force de rupture par la masse linéique
4 Principe

Une fibre individuelle est étirée à une vitesse constante jusqu’à ce que la rupture se produise. La force

de rupture et l’allongement de rupture sont mesurés.

Si nécessaire, calculer la ténacité de rupture, la masse linéique des fibres individuelles ou la masse

linéique moyenne de l’échantillon pour laboratoire est également nécessaire (voir ISO 1973).

5 Appareils et réactifs
5.1 Machine d’essai de traction

5.1.1 La machine doit être équipée de pinces appropriées pour serrer des fibres individuelles à la

longueur entre repères requise, d’un dispositif pour étirer la fibre à la rupture à une vitesse d’extension

constante en déplaçant l’une des pinces et un dispositif pour enregistrer l’extension (allongement) de la

fibre et la force correspondante.

Un dispositif donnant une courbe force/extension (ténacité/allongement) est utile pour indiquer si un

glissement de la fibre se produit dans les pinces. En outre, un système à affichage numérique ou

d’acquisition de données peut être utilisé. Des conseils concernant le montage de l’éprouvette sont

donnés dans l’Annexe A.

5.1.2 La machine doit être capable de produire diverses vitesses constantes d’extension entre au

moins 5 mm/min et 40 mm/min.

5.1.3 La machine doit satisfaire aux exigences suivantes concernant la précision et la répétabilité :

a) l’erreur sur la force indiquée ne doit pas dépasser ±1 % de la force de rupture moyenne de

l’éprouvette ;
b) l’erreur sur l’extension indiquée ne doit pas dépasser ±0,1 mm ;

c) l’erreur sur la longueur entre repères ne doit pas dépasser ±0,2 mm. La vitesse constante de

déplacement de la pince mobile doit varier de moins de ±5 %.
© ISO 2020 – Tous droits réservés
--------------
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
