ISO 5981:2007

Rubber- or plastics-coated fabrics - Determination of resistance to combined shear flexing and rubbing

ISO 5981:2007 specifies two methods of evaluating the resistance to combined shear flexing and rubbing of rubber- or plastics-coated fabrics. Rubbing is either forced by application of a pressure foot (method A), or is caused by simple contact between the faces of the test pieces (method B). Method B (without application of the pressure foot) is preferred in all cases where the foot would damage the test piece through an abrasive effect where this is not required, e.g. materials with sticky surfaces, light coatings such as polyurethanes on rough surfaces. The test may be carried out on products as delivered or after pre-treatments such as wetting or accelerated ageing. NOTE The results obtained using method A and method B cannot be compared as there is no correlation between the two methods.

Supports textiles revêtus de caoutchouc ou de plastique — Détermination de la résistance au froissement dû à l'application simultanée d'un couple et de frottement

L'ISO 5981:2007 spécifie deux méthodes pour l'évaluation de la résistance au froissement dû à l'application simultanée d'un couple et d'un frottement des supports textiles revêtus de caoutchouc ou de plastique. Le frottement est soit forcé par application d'un patin presseur (méthode A), soit résulte du seul contact des faces des éprouvettes (méthode B). Il est préférable d'utiliser la méthode B (sans application du patin presseur) dans tous les cas où le patin détériore l'éprouvette par effet abrasif, par exemple matériaux à surfaces collantes, enductions légères telles que les polyuréthannes sur supports grattés. Les essais peuvent être appliqués à des articles à l'état de livraison ou après des prétraitements tels que mouillage ou essais de vieillissement accéléré. NOTE Les résultats obtenus par la méthode A et la méthode B ne peuvent pas être comparés du fait qu'il n'y a pas de correspondance entre les deux méthodes.

General Information

• Status: Published
• Publication Date: 10-Oct-2007
• ICS: 59.080.40 - Coated fabrics
• Technical Committee: ISO/TC 45/SC 4 - Products (other than hoses)
• Drafting Committee: ISO/TC 45/SC 4/WG 13 - Coated fabrics
• Current Stage: 9093 - International Standard confirmed
• Start Date: 16-Oct-2025
• Completion Date: 03-Jan-2026

Relations

• Revises: ISO 5981:1997 - Rubber- or plastics-coated fabrics - Determination of resistance to combined shear flexing and rubbing
• Effective Date: 15-Apr-2008

Overview

ISO 5981:2007 specifies laboratory methods to evaluate the resistance to combined shear flexing and rubbing of rubber- or plastics-coated fabrics. The standard defines a rubbing machine test where a coated fabric sample is repeatedly flexed and rubbed across a changing pattern of folds; damage is assessed visually. Two test variants are provided:

• Method A (with pressure foot) - rubbing is forced by a pressure foot (5 N ± 0.1 N or optionally 10 N ± 0.2 N).
• Method B (without pressure foot) - rubbing occurs by contact between test-piece faces and is preferred when a foot would cause unwanted abrasion (e.g., sticky surfaces, thin polyurethane coatings).

Note: Results from Method A and Method B are not comparable.

Key topics and technical requirements

• Test principle: successive mild abrasive rubs on a continuously changing fold pattern; damage recorded by visual inspection (naked eye or ×4–×6 magnification).
• Apparatus: rubbing machine with two parallel clamps (distance between clamps 12 mm ± 0.3 mm) and optional pressure foot. Movement amplitude s = 40 mm ± 1 mm; frequency 2.4–3.0 cycles/s.
• Pressure foot: width 10 mm ± 0.2 mm (or 11.5 mm ± 0.2 mm for thin materials); length 100 mm ± 1 mm; edges radius 1 mm ± 0.1 mm. Shim and alternative foot widths allowed for thin materials.
• Test pieces: six specimens per series (3 longitudinal, 3 transverse); nominal size 100 mm × 50 mm (110 mm length allowed by agreement for low‑elasticity coatings).
• Conditioning and pre-treatment: use atmospheres A, B or C per ISO 2231; tests may be carried out on as‑delivered or pre‑treated samples (e.g., wetting, accelerated ageing).
• Assessment and reporting: record types of change (holes, cracks, surface abrasion, coating separation, permanent creasing), number of rubs, test method (A or B), load used, specimen orientation, conditioning, magnification, and any deviations.

Applications and users

ISO 5981 is used to evaluate abrasion and flexing durability of coated textiles in applications such as:

• technical textiles and tarpaulins
• upholstery and automotive interiors with coated fabrics
• protective clothing and industrial covers
• boat covers, tarps and awnings

Primary users:

• quality assurance and testing laboratories
• coated fabric manufacturers and converters
• product designers, specifiers and procurement teams
• R&D and material development groups assessing coating formulations

Related standards

• ISO 2231 - standard atmospheres for conditioning and testing
• ISO 2286-1 - roll characteristics and usable width sampling
• ISO 4287 - surface texture (profile method) - for surface roughness requirements

Keywords: ISO 5981, rubber-coated fabrics, plastics-coated fabrics, abrasion resistance test, shear flexing and rubbing, pressure foot, Method A, Method B, coated textile testing.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 5981
Third edition
2007-10-15
Rubber- or plastics-coated fabrics —
Determination of resistance to combined
shear flexing and rubbing
Supports textiles revêtus de caoutchouc ou de plastique —
Détermination de la résistance au froissement dû à l'application
simultanée d'un couple et de frottement

Reference number
©
ISO 2007
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2007 – All rights reserved

Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Principle. 1
4 Apparatus . 2
4.1 General. 2
4.2 Dimensions and characteristics. 2
4.3 Clamps . 2
4.4 Foot (optional) . 4
5 Test pieces . 5
5.1 Number . 5
5.2 Shape and dimensions. 5
5.3 Sampling. 6
6 Time interval between manufacturing and testing. 6
7 Conditioning and testing atmosphere. 6
8 Procedure . 7
8.1 Method A (with pressure foot). 7
8.2 Method B (without pressure foot) . 7
9 Examination of test pieces and expression of results. 7
10 Test report . 8

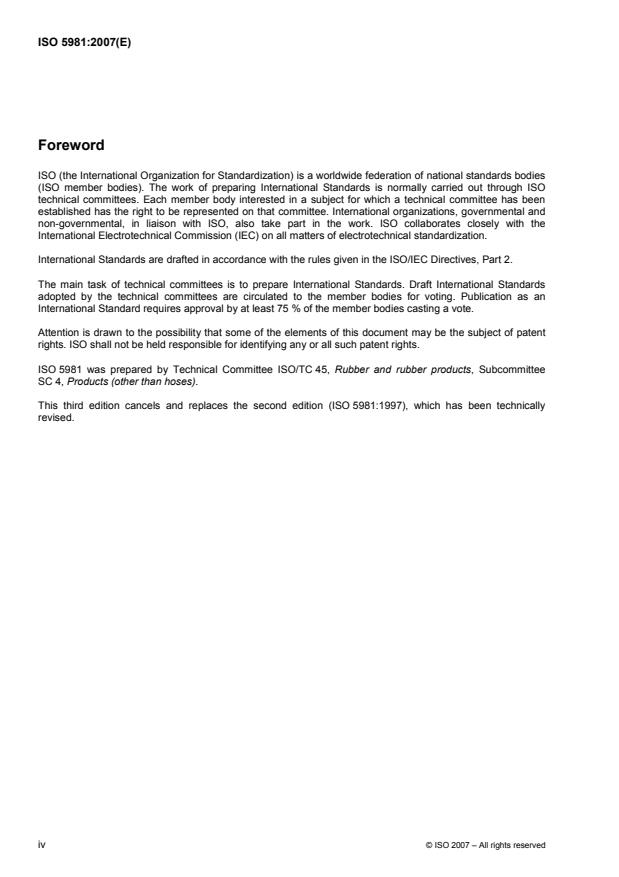

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 5981 was prepared by Technical Committee ISO/TC 45, Rubber and rubber products, Subcommittee
SC 4, Products (other than hoses).
This third edition cancels and replaces the second edition (ISO 5981:1997), which has been technically
revised.
iv © ISO 2007 – All rights reserved

INTERNATIONAL STANDARD ISO 5981:2007(E)

Rubber- or plastics-coated fabrics — Determination of
resistance to combined shear flexing and rubbing
WARNING — Persons using this International Standard should be familiar with normal laboratory
practice. This standard does not purport to address all of the safety problems, if any, associated with
its use. It is the responsibility of the user to establish appropriate safety and health practices and to
ensure compliance with any national regulatory conditions.
1 Scope
This International Standard specifies two methods of evaluating the resistance to combined shear flexing and
rubbing of rubber- or plastics-coated fabrics. Rubbing is either forced by application of a pressure foot
(method A), or is caused by simple contact between the faces of the test pieces (method B).
Method B (without application of the pressure foot) is preferred in all cases where the foot would damage the
test piece through an abrasive effect where this is not required, e.g. materials with sticky surfaces, light
coatings such as polyurethanes on rough surfaces.
The test may be carried out on products as delivered or after pre-treatments such as wetting or accelerated
ageing.
NOTE The results obtained using method A and method B cannot be compared as there is no correlation between
the two methods.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 2231, Rubber- or plastics-coated fabrics — Standard atmospheres for conditioning and testing
ISO 2286-1, Rubber- or plastics-coated fabrics — Determination of roll characteristics — Part 1: Methods for
determination of length, width and net mass
ISO 4287, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Terms, definitions
and surface texture parameters
3 Principle
A test piece is subjected to a succession of mild abrasive rubs applied to a continuously changing pattern of
folds created by a rubbing machine. The damage caused to the test piece is assessed visually.
4 Apparatus
4.1 General
The apparatus shall consist of a rubbing machine (see Figures 1 and 2) having two parallel clamps giving
counter-reciprocating motions defined by their length and width, and a foot (optional) pressing on the flexing
part of the test piece.
The apparatus shall be equipped with a counter and a device making it possible to bring the two clamps into
juxtaposition manually.
Most counters, because of their method of drive, record only one impulse for each back-a
...

NORME ISO
INTERNATIONALE 5981
Troisième édition
2007-10-15
Supports textiles revêtus de caoutchouc
ou de plastique — Détermination de la
résistance au froissement dû à
l'application simultanée d'un couple et de
frottement
Rubber- or plastics-coated fabrics — Determination of resistance to
combined shear flexing and rubbing

Numéro de référence
©
ISO 2007
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés

Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Principe. 1
4 Appareillage . 2
4.1 Généralités . 2
4.2 Dimensions et caractéristiques. 2
4.3 Mâchoires . 2
4.4 Patin (facultatif) . 4
5 Éprouvettes . 5
5.1 Nombre . 5
5.2 Forme et dimensions. 5
5.3 Échantillonnage . 6
6 Intervalle de temps entre fabrication et mise à l'essai . 6
7 Atmosphère de conditionnement et d'essai . 6
8 Mode opératoire . 7
8.1 Méthode A (avec application du patin presseur). 7
8.2 Méthode B (sans application du patin presseur) . 7
9 Examen des éprouvettes et expression des résultats. 7
10 Rapport d'essai . 8

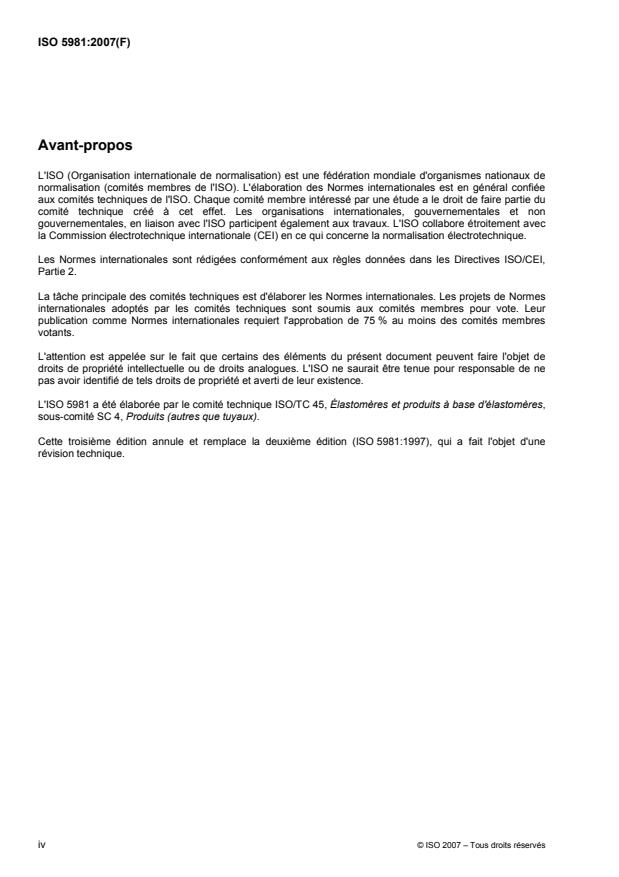

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 5981 a été élaborée par le comité technique ISO/TC 45, Élastomères et produits à base d'élastomères,
sous-comité SC 4, Produits (autres que tuyaux).
Cette troisième édition annule et remplace la deuxième édition (ISO 5981:1997), qui a fait l'objet d'une
révision technique.
iv © ISO 2007 – Tous droits réservés

NORME INTERNATIONALE ISO 5981:2007(F)

Supports textiles revêtus de caoutchouc ou de plastique —
Détermination de la résistance au froissement dû à l'application
simultanée d'un couple et de frottement
AVERTISSEMENT — Il convient que l'utilisateur de la présente Norme internationale connaisse bien
les pratiques courantes de laboratoire. La présente norme n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur de
mettre en place des pratiques appropriées en matière d'hygiène et de sécurité, et de s'assurer de la
conformité à la réglementation nationale en vigueur.
1 Domaine d'application
La présente Norme internationale spécifie deux méthodes pour l'évaluation de la résistance au froissement dû
à l'application simultanée d'un couple et d'un frottement des supports textiles revêtus de caoutchouc ou de
plastique. Le frottement est soit forcé par application d'un patin presseur (méthode A), soit résulte du seul
contact des faces des éprouvettes (méthode B).
Il est préférable d'utiliser la méthode B (sans application du patin presseur) dans tous les cas où le patin
détériore l'éprouvette par effet abrasif, par exemple matériaux à surfaces collantes, enductions légères telles
que les polyuréthannes sur supports grattés.
Les essais peuvent être appliqués à des articles à l'état de livraison ou après des prétraitements tels que
mouillage ou essais de vieillissement accéléré.
NOTE Les résultats obtenus par la méthode A et la méthode B ne peuvent pas être comparés du fait qu'il n'y a pas
de correspondance entre les deux méthodes.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 2231, Supports textiles revêtus de caoutchouc ou de plastique — Atmosphères normales de
conditionnement et d'essai
ISO 2286-1, Supports textiles revêtus de caoutchouc ou de plastique — Détermination des caractéristiques
des rouleaux — Partie 1: Méthodes de détermination de la longueur, de la largeur et de la masse nette
ISO 4287, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Termes,
définitions et paramètres d'état de surface
3 Principe
Une éprouvette dont la surface présente une structure de plis évoluant en fonction du temps, est soumise à
une succession de frottements légèrement abrasifs par l'action froissante d'un appareil d'essai. La
détérioration de l'éprouvette qui en résulte est appréciée visuellement.
4 Appareillage
4.1 Généralités
L'appareil consiste en une machine de froissement et de frottement (voir Figures 1 et 2), comportant deux
dispositifs de fixation parallèles animés d'un mouvement alternatif en opposition de phase dans le plan défini
par leur longueur et leur largeur, et un patin (facultatif) exerçant une pression sur la partie repliée de
l'éprouvette.
L'appareil doit être équipé d'un compteur et d'un dispositif donnant la possibilité de faire coïncider
manuellement les deux mâchoires.
La plupart des compteurs, par suite de leur mode d'entraînement, comptent une seule impulsion pour chaque
aller-retour des mâchoires, c'est-à-dire pour deux mouvements de froissement. Dan
...
