ISO 15755:1999

Paper and board - Estimation of contraries

Papiers et cartons — Estimation des défauts

La présente norme internationale spécifie la méthode d'essai d'estimation sous lumière réfléchie des défauts visibles dans le papier. L'examen visuel est applicable à la plupart des sortes de papiers et cartons.Les papiers et cartons avec un taux de défauts apparemment élevé nécessitent d'être examinés au moyen de dispositifs automatiques comme décrit dans l'annexe B, car l'ennui provoqué par de grands dénombrements diminue la précision du jugement des observateurs.Cependant, les papiers qui ne sont pas plats, qui ont un faible facteur de réflectance lumineuse (valeur y inférieure à 30 %) et qui contiennent des trous peuvent causer des problèmes particuliers avec les dispositifs automatiques (voir annexe B). Les points fluorescents ne seront pas détectés par la méthode décrite dans la présente norme internationale.

General Information

• Status: Withdrawn
• Publication Date: 11-Aug-1999
• ICS: 85.060 - Paper and board
• Technical Committee: ISO/TC 6/SC 2 - Test methods and quality specifications for paper and board
• Drafting Committee: ISO/TC 6/SC 2 - Test methods and quality specifications for paper and board
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 08-Jun-2022
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 2704:1993 - Road vehicles - M10 x 1 spark-plugs with flat seating and their cylinder head housing
• Effective Date: 06-Jun-2022

Standards Content (Sample)

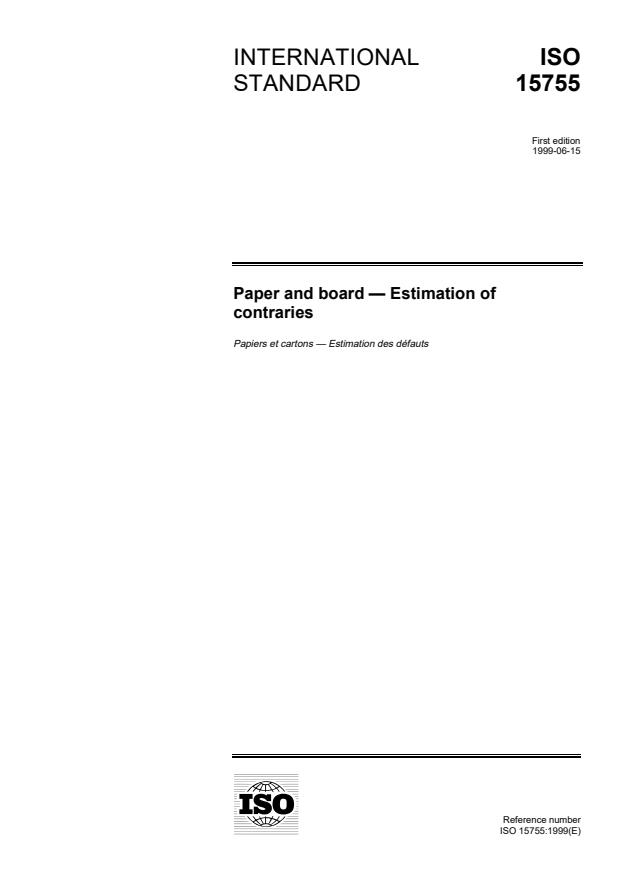

INTERNATIONAL ISO
STANDARD 15755
First edition
1999-06-15
Paper and board — Estimation of
contraries
Papiers et cartons — Estimation des défauts
� Reference number
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that
committee. International organizations, governmental and non-governmental,
in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the
ISO/IEC Directives, Part 3.
Draft International Standards adopted by the Technical Committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a
vote.
Attention is drawn to the possibility that some of the elements of this
International Standard may be the subject of patent rights. ISO shall not be
held responsible for identifying any or all such patent rights.
International Standard ISO 15755 was prepared by the European Committee
for Standardization (CEN) in collaboration with ISO Technical Committee TC 6,
Paper, board and pulps, Subcommittee SC 2, Test methods and quality
specifications for paper and board, in accordance with the Agreement on
technical cooperation between ISO and CEN (Vienna Agreement).
Throughout the text of this standard, read ".this European Standard." to
mean ".this International Standard.".
Annexes A and B form a normative part of this International Standard.
Annex C is for information only.
© ISO 1999
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 � CH-1211 Genève 20 � Switzerland
Internet [e-mail]
Printed in Switzerland
ii
©
ISO ISO 15755:1999(E)

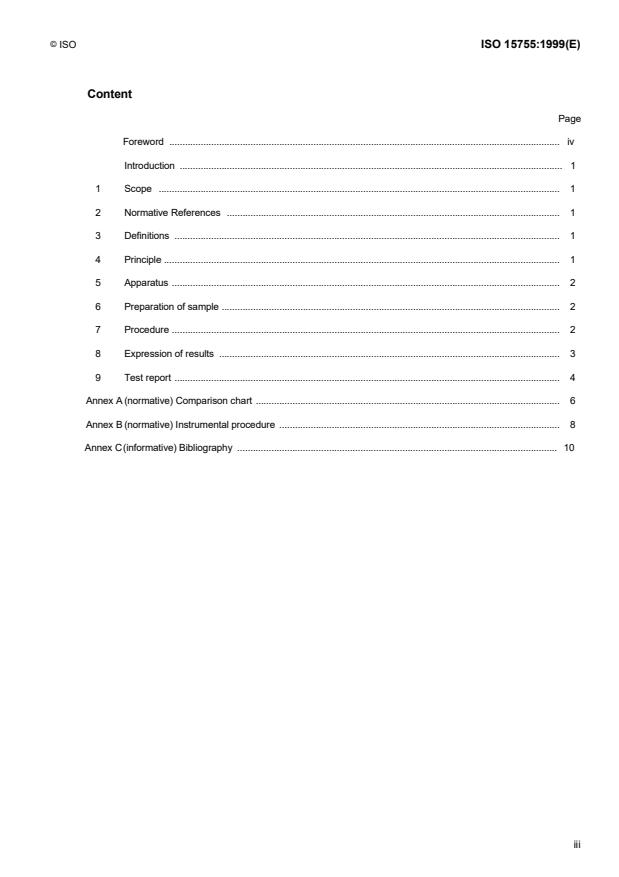

Content
Page
Foreword . iv
Introduction . 1
1 Scope . 1
2 Normative References . 1
3 Definitions . 1
4 Principle . 1
5 Apparatus . 2
6 Preparation of sample . 2
7 Procedure . 2
8 Expression of results . 3
9 Test report . 4
Annex A (normative) Comparison chart . 6
Annex B (normative) Instrumental procedure . 8
Annex C(informative) Bibliography . 10
iii
©
Foreword
The text of EN ISO 15755:1999 has been prepared by Technical Committee CEN/TC 172 "Pulp, paper and board", the
secretariat of which is held by DIN, in collaboration with Technical Committee ISO/TC 6 "Paper, board and pulps".
This European Standard shall be given the status of a national standard, either by publication of an identical text or by
endorsement, at the latest by December 1999, and conflicting national standards shall be withdrawn at the latest by
December 1999.
According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following countries are
bound to implement this European Standard: Austria, Belgium, Czech Republic, Denmark, Finland, France, Germany,
Greece, Iceland, Ireland, Italy, Luxembourg, Netherlands, Norway, Portugal, Spain, Sweden, Switzerland and the United
Kingdom.
iv
©
ISO ISO 15755:1999(E)
Introduction
This European Standard is based on a visual inspection, and a normative Annex B is added where the inspection is
perfomed using instrumental devices. This is justified by the present state of instrument development. For the time being,
the visual procedure is the foremost European Standard. This can eventually be changed when more experience with
instrumental devices is gained and it has been shown that such equipment can estimate contraries to a level of precision at
least equal to visual inspection.
Estimation of dirt and shives by a visual technique is a well established method in the pulp and paper industry and the
estimation of these contraries is important for trade purposes.
1 Scope
This European Standard specifies the test method for the estimation by reflected light of the visible contraries in paper.
Visual inspection is applicable to most kinds of paper and board.
Paper and board with an apparently high content of contraries require to be inspected by instrumental means as described
in Annex B, as the tedium of large counts diminishes the judges' precision.
However, papers which are not flat, have a low lightness (Y value below 30 %) and contain holes may cause particular
problems for instrumental techniques (see Annex B). Fluorescent spots will not be detected by the methods described in this
European Standard.
2 Normative References
This European Standard incorporates by dated or undated reference, provisions from other publications. These normative
references are cited at the appropriate places in the text and the publications are listed hereafter. For dated references,
subsequent amendments to or revisions of any of these publications apply to this European Standard only when
incorporated in it by amendment or revision. For undated references the latest edition of the publication referred to applies.
EN ISO 186
Paper and board – Sampling to determine average quality (lSO 186 : 1994)
3 Definitions
For the purposes of this Standard, the following definitions apply:
3.1 sheet: a sheet of paper or board taken from a packet, bale or roll of paper.
3.2 test piece: an area recognized for inspection.
3.3 contrary (in paper or board): any unwanted particle or spot of specified minimum size and having a sufficiently
contrasting light reflectance with respect to the surrounding area of the sheet, according to the comparison chart in Annex A
(see figure A.1).
NOTE: A contrary can include any blemish on the paper surface.
4 Principle
The test pieces to be examined have to be inspected in reflected light. The area of each contrary larger than a specified
value and showing contrasting light reflectance with respect to the surrounding area of the sheet, according to the compari-
son chart presented in Annex A has to be estimated. The areas of the contraries are added and the total area of contraries
is reported as square millimetre per square meter of paper (mm²/m²).
lf required, the areas of contraries in different classes can also be reported.
©
5 Apparatus
5.1 Illumination device: a suitable light source for investigation of the paper in reflected light. The light shall be strong
enough to ensure that all contraries having the minimum area agreed upon (see subclause 7.2) are visible. Natural daylight
or direct light from any external source shall be avoided.
5.2 Comparison chart: a film with a series of black and grey spots of different shapes, areas and contrasts. This shall
be used for visual inspection and for checking the performance of an instrument. The chart is included in Annex A of this
European Standard.
Do not use the illustration in Annex A, or any copy thereof in any inspection, because reproduction can change the size and
the contrast of the spots.
6 Preparation of sample
6.1 Sampling
lf the dirt count is to represent the contraries in a lot of paper, the number of samples to be inspected and the method of
selecting them shall be in accordance with EN ISO 186.
For minimum size of sample see 6.2.
6.2 Selection of areas for inspection
Identify a number of areas (test pieces) randomly distributed over the different parts and equally representing both sides of
the samples. The total area to be inspected is such, as to allow for the counting of at least 300 contraries. However, if very
few contraries can be found, as in a very clean paper, the area to be inspected need not exceed 3 m².
However, the judgement on a lot of paper or board shall be based on not less than
...

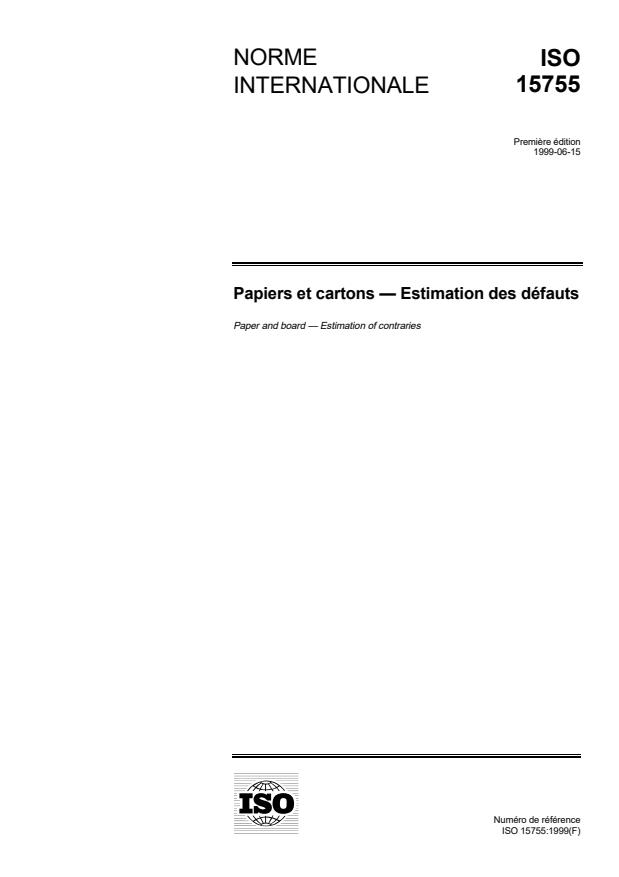

NORME
ISO
INTERNATIONALE
Première édition
1999-06-15
Papiers et cartons — Estimation des défauts
Paper and board — Estimation of contraries
�
Numéro de référence
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de l'ISO).
L'élaboration des Normes internationales est en général confiée aux comités
techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit
de faire partie du comité technique créé à cet effet. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec
l'ISO participent également aux travaux. L'ISO collabore étroitement avec la
Commission électrotechnique internationale (CEI) en ce qui concerne la
normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données
dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont
soumis aux comités membres pour vote. Leur publication comme Normes
internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments de la présente
Norme internationale peuvent faire l'objet de droits de propriété intellectuelle ou
de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas
avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 15755 a été élaborée par le Comité européen de
normalisation (CEN) en collaboration avec le comité technique ISO/TC 6, Papier,
cartons et pâtes, sous-comité SC 2, Méthodes d'essais et spécifications de
qualité des papiers et cartons, conformément à l’Accord de coopération
technique entre l’ISO et le CEN (Accord de Vienne).
Tout au long du texte de la présente norme, lire «… la présente norme
européenne …» avec le sens de «… la présente Norme internationale …».
Les annexes A et B constituent des éléments normatifs de la présente Norme
internationale. L'annexe C est donnée uniquement à titre d'information.
© ISO 1999
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication
ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé,
électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de
l'éditeur.
Organisation internationale de normalisation
Case postale 56 CH-1211 Genève 20 Suisse
� �
Internet [e-mail]
ImpriméenSuisse
ii
©
ISO ISO 15755:1999(F)

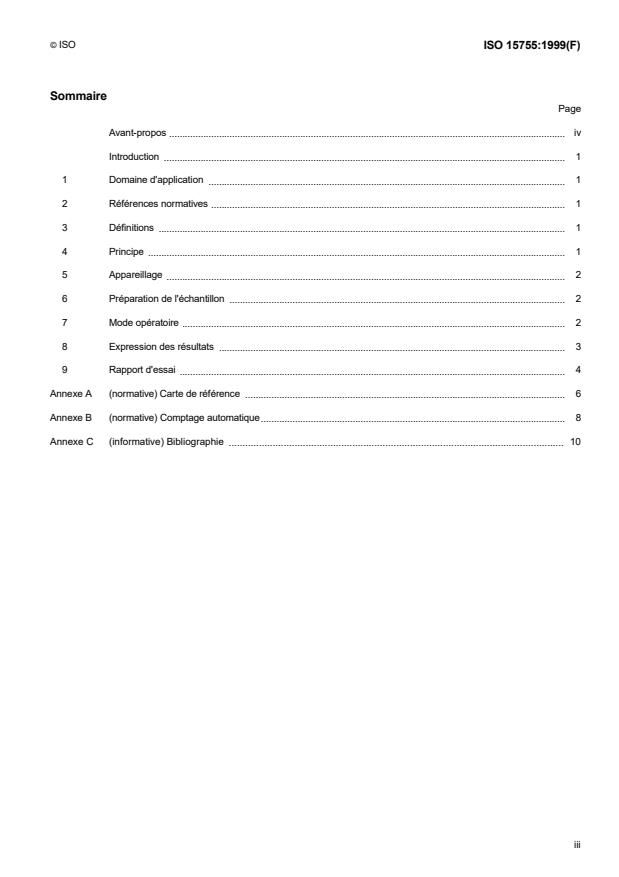

Sommaire
Page
Avant-propos iv
.......................................................................................................................................................
Introduction 1
.........................................................................................................................................................
1 Domaine d'application 1
........................................................................................................................................
2 Références normatives 1
.......................................................................................................................................
3 Définitions 1
...........................................................................................................................................................
4Principe 1
...............................................................................................................................................................
5 Appareillage 2
........................................................................................................................................................
6 Préparation de l'échantillon 2
................................................................................................................................
7 Mode opératoire 2
..................................................................................................................................................
8 Expression des résultats 3
....................................................................................................................................
9 Rapport d'essai 4
...................................................................................................................................................
Annexe A (normative) Carte de référence 6
..........................................................................................................................
Annexe B (normative) Comptage automatique 8
....................................................................................................................
Annexe C (informative) Bibliographie 10
..........................................................................................................................
iii
©
ISO
Avant-propos
Le texte du EN ISO 15755:1999 a été élaboré par le Comité Technique CEN/TC 172 "Pâtes, papier et carton" dont le
secrétariat est tenu par le DIN, en collaboration avec le Comité Technique ISO/TC 6 "Papiers, cartons et pâtes".
Cette norme européenne devra recevoir le statut de norme nationale, soit par publication d'un texte identique, soit par
entérinement, au plus tard en décembre 1999, et toutes les normes nationales en contradiction devront être retirées au plus
tard en décembre 1999.
Selon le Règlement Intérieur du CEN/CENELEC, les instituts de normalisation nationaux des pays suivants sont tenus de
mettre cette norme européenne en application: Allemagne, Autriche, Belgique, Danemark, Espagne, Finlande, France,
Grèce, Irlande, Islande, Italie, Luxembourg, Norvège, Pays-Bas, Portugal, République Tchèque, Royaume-Uni, Suède et
Suisse.
iv
©
ISO ISO 15755:1999(F)
Introduction
La présente norme européenne est fondée sur l'examen visuel; une annexe B normative lui est ajoutée dans laquelle
l'examen est réalisé à l'aide de dispositifs automatiques. Cela est justifié par l'état actuel du développement de ces
appareils. A l'heure actuelle, la procédure visuelle constitue le corps de la présente norme européenne. Cela pourra finir par
changer quand on aura acquis plus d'expérience avec les dispositifs automatiques et quand il aura été démontré que de tels
équipements permettent d'estimer les défauts avec un degré de précision qui est au moins égal à celui de l'examen visuel.
L'estimation des impuretés et bûchettes par la méthode visuelle est une méthode largement répandue dans l'industrie des
pâtes et papiers et l'estimation de ces défauts est importante pour des raisons commerciales.
1 Domaine d'application
La présente norme européenne spécifie la méthode d'essai d'estimation sous lumière réfléchie des défauts visibles dans le
papier. L'examen visuel est applicable à la plupart des sortes de papiers et cartons.
Les papiers et cartons avec un taux de défauts apparemment élevé nécessitent d'être examinés au moyen de dispositifs
automatiques comme décrit dans l'annexe B, car l'ennui provoqué par de grands dénombrements dinimue la précision du
jugement des observateurs. Cependant, les papiers qui ne sont pas plats, qui ont un faible facteur de réflectance lumineuse
(valeur y inférieure à 30 %) et qui contiennent des trous peuvent causer des problèmes particuliers avec les dispositifs
automatiques (voir annexe B). Les points fluorescents ne seront pas détectés par la méthode décrite dans la présente
norme européenne.
2 Références normatives
La présente norme européenne comporte par référence datée ou non datée des dispositions d'autres publications. Ces
références normatives sont citées aux endroits appropriés dans le texte et les publications sont énumérées ci-après. Pour
les références datées, les amendements ou révisions ultérieurs de l'une quelconque de ces publications ne s'appliquent à la
présente norme que s'ils y ont été incorporés par amendement ou révision. Pour les références non datées, la dernière
édition de la publication à laquelle il est fait référence s'applique.
EN ISO 186
Papier et carton – Échantillonnage pour déterminer la qualité moyenne (ISO 186 : 1994)
3 Définitions
Pour les besoins de la présente norme, les définitions suivantes s'appliquent:
3.1 feuille: une feuille de papier prélevée dans une rame, une balle ou un rouleau de papier.
une zone considérée pour l'inspection.
3.2 éprouvette:
toute particule ou tache indésirable, d'une taille minimale spécifiée et
3.3 défaut (dans les papiers et cartons):
présentant un facteur de réflectance contrastant suffisamment avec la zone environnante de la feuille selon la carte de
référence de l'annexe A (voir Figure A.1)
NOTE: Un défaut peut inclure toute irrégularité d'aspect à la surface du papier.
4Principe
Examiner les éprouvettes sous lumière réfléchie. Estimer la surface de tout défaut ayant une surface supérieure à une
valeur spécifiée et présentant un facteur de réflectance contrastant avec la zone environnante de la feuille selon la carte de
référence présentée dans l'annexe A. Les surfaces des défauts sont additionnées et la surface totale des défauts est
indiquée en millimètres carrés par mètre carré (mm/m ) de papier.
©
Si demandé, les surfaces des défauts pour différentes classes de taille peuvent aussi être indiquées.
5 Appareillage
Source lumineuse appropriée pour l'examen du papier sous lumière réfléchie. La lumière doit
5.1 Dispositif d'éclairage:
être suffisamment forte pour que tous les défauts ayant la surface minimale convenue (voir paragraphe 7.2) soient visibles.
Éviter la lumière du jour ou une lumière directe provenant d'une source extérieure.
5.2 Carte de référence: Carte, sous forme d'un film positif, comprenant une série d'objets noirs et gris, de formes,
surfaces et contrastes différents. Cette carte doit être utilisée pour l'examen visuel et pour la vérification du fonctionnement
du dispositif automatique. La carte est incluse dans l'annexe A de la présente norme européenne.
Ne pas utiliser l'illustration de l'annexe A ou une copie pour l'examen visuel car la reproduction peut modifier la taille et les
contrastes des points.
6 Préparation de l'échantillon
6.1 Échantillonnage
Si le comptage des impuretés est destiné à représenter les impuretés d'un lot de papier, le nombre d'échantillons à examiner
et la méthode de prélèvement doivent être conformes à l'EN ISO 186.
Pour la taille minimale de l'échantillon, voir 6.2.
6.2 Choix des zones à examiner
Prendre un nombre de zones (éprouvettes) réparties au hasard sur les différentes parties et représentant de manière égale
les deux côtés des échantillons. La zone totale à examiner doit être telle qu'elle permette le comptage d'au moins 300 dé-
fauts. Cependant si l'on ne peut trouver que très peu de défauts, comme dans un papier très propre, la surface à examiner
ne peut pas dépasser 3 m².
Cependant, l'estimation d'un lot de papier ou de carton doit porter sur au moins 1000 défauts ou 10 m² de papier ou de
carton.
NOTE 1: Le nombre de défauts indiqué ci-dessu est obtenu en tolérant une erreur relative
...
