ISO 7499:2024

Technical product documentation (TPD) - Unique integral feature identification (UIFI)

This document specifies how to uniquely identify the integral features of a part by an integral feature indicator with a unique alpha-numerical label and how indication in technical product documentation (TPD) is done, where needed to improve human readability. The proportions and dimensions of graphical symbols for a simplified indication of repeated features are also specified.

Documentation technique de produits (DTP) — Identification unique des éléments intégraux

Le présent document spécifie comment identifier de manière unique les éléments intégraux d'une pièce au moyen d'un indicateur d’élément intégral avec un label alphanumérique unique et comment l'indiquer dans la documentation technique de produits (DTP), lorsque cela est nécessaire pour améliorer la lisibilité pour les êtres humains. Les proportions et les dimensions des symboles graphiques pour une indication simplifiée d'éléments répétés sont également spécifiées.

General Information

• Status: Published
• Publication Date: 18-Nov-2024
• ICS: 01.110 - Technical product documentation
• Technical Committee: ISO/TC 10/SC 1 - Basic conventions
• Drafting Committee: ISO/TC 10/SC 1 - Basic conventions
• Current Stage: 6060 - International Standard published
• Start Date: 19-Nov-2024
• Due Date: 29-Mar-2025
• Completion Date: 19-Nov-2024

Overview

ISO 7499:2024 - Technical product documentation (TPD) - Unique integral feature identification (UIFI) defines a human‑readable system for uniquely identifying the integral features of a part within technical product documentation. The standard specifies an integral feature indicator composed of a graphical symbol (leader + reference line) and an alpha‑numerical label (integral feature identifier). It also covers graphical symbols and the proportions and dimensions for simplified indication of repeated features (see Annex A).

Keywords: ISO 7499, unique integral feature identification, UIFI, technical product documentation, integral feature identifier, TPD, CAD.

Key topics and technical requirements

• Scope and purpose: Provide a clear, readable identifier for integral features to improve communication, traceability and documentation across design, manufacturing and inspection workflows.
• Graphical symbols: Definition of the integral feature indicator symbol (leader line + reference line) and symbols for enumeration direction of repeated features (circular and multilinear/matrix).
• Alpha‑numerical labels (UIFI rules):
  • Labels shall be unique and may follow user rules.
  • Recommended format: single or repeated capital letter (e.g., A, BB, CCC).
  • Avoid letters that cause confusion: I, O, Q, X, Y, Z.
  • Prefixed capital letter (e.g., 2B) is recommended over long repeated letters for readability and electronic search efficiency.
  • Postfixed enumeration allowed for indexed features (e.g., 2A1, 2A2) - primarily for repeated, portioned or compound features.
• Usage guidance: Identifiers may be used as datum feature identifiers (per ISO 5459) and can be combined with specifications where needed.
• Simplified enumeration: Graphical symbols and rules for indicating direction and enumeration of repeated features are specified; proportions are defined in Annex A.

Practical applications and users

ISO 7499:2024 is practical for:

• Mechanical designers and CAD users who need human‑readable identifiers for model features.
• Manufacturing engineers and machinists for unambiguous work instructions and secondary operations.
• Metrologists and quality engineers for measurement planning, reports and nonconformity traceability.
• Technical writers and document controllers preparing nomenclature drawings, SOPs, FMEA, tolerance stack‑ups, change requests and customer communications.
• CAD vendors - encouraged to adopt harmonized UIFI implementations to support interoperability.

Benefits include improved verbal/written communication, easier referencing in measurement reports and SOPs, clearer nomenclature drawings, and better traceability between drawings and other TPD.

Related standards

• ISO 5459 - Geometrical tolerancing - Datums and datum systems (datum feature identifiers referenced).
• ISO 81714‑1 - Design of graphical symbols for use in technical documentation - Basic rules.
• Additional context referenced: ISO/TS 21619 (use of drawings in design/manufacturing/verification).

For implementers, follow ISO 7499 to make feature identifiers human‑readable, unique and consistent across TPD and CAD systems.

Standards Content (Sample)

International
Standard
ISO 7499
First edition
Technical product documentation
2024-11
(TPD) — Unique integral feature
identification (UIFI)
Documentation technique de produits (DTP) — Identification
unique des éléments intégraux
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

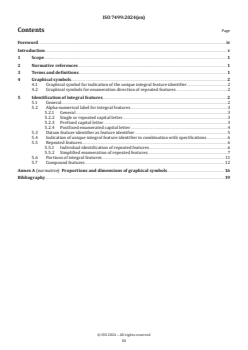

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Graphical symbols . 2
4.1 Graphical symbol for indication of the unique integral feature identifier .2
4.2 Graphical symbols for enumeration direction of repeated features .2
5 Identification of integral features . 2
5.1 General .2
5.2 Alpha-numerical label for integral features .3
5.2.1 General .3
5.2.2 Single or repeated capital letter .3
5.2.3 Prefixed capital letter .3
5.2.4 Postfixed enumerated capital letter .4
5.3 Datum feature identifier as feature identifier .5
5.4 Indication of unique integral feature identifier in combination with specifications .6
5.5 Repeated features .6
5.5.1 Individual identification of repeated features .6
5.5.2 Simplified enumeration of repeated features . .7
5.6 Portions of integral features .11
5.7 Compound features . 12
Annex A (normative) Proportions and dimensions of graphical symbols .16
Bibliography . 19

iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 10, Technical product documentation,
Subcommittee SC 1, Basic conventions, in collaboration with the European Committee for Standardization
(CEN) Technical Committee CEN/SS F01, Technical drawings, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
Introduction
This document is a technical product documentation (TPD) standard and is a complementary standard.
Modern computer-aided design (CAD) systems already provide built-in systems for the unambiguous
identification of each integral feature of a model. This identifier will often vary between CAD systems, but
typically comprises a long and complex code, which is normally difficult to read by humans and is therefore
impractical.
A datum feature identifier, indicated in a datum feature indicator on an integral feature of a part specified in
a TPD in accordance with ISO 5459, is a unique integral feature identifier. The name can be used to reference
that specific integral feature. However, all integral features of a part will not be indicated with a datum
feature identifier. This complicates the identification of integral features other than datum features.
Drawings are used in a variety of situations, e.g. design, manufacturing and verification (see ISO/TS 21619).
In many cases, it can be difficult to unambiguously communicate a reference to a specific integral feature,
either orally or in writing, in different documents when the part is not described in full detail in the drawing.
Depictions of the part are not always the most efficient way to communicate. Using a written identification
that unambiguously identifies each integral feature on the part can be useful for the following purposes (the
list is non-exhaustive):
— ease verbal communication between stakeholders, e.g. between a customer and a supplier, or between a
designer and a manufacturer or a metrologist;
— simplify the preparation of a nomenclature drawing of the part (human-readable name of the integral
features);
— ease the kinematic description of the part by stating what function an integral feature will have in
different product or part states, e.g. if it is a clearance or an interface surface;
— referencing surfaces in documents, e.g. standard operating procedures (SOPs), measurement descriptions,
measurement reports, nonconformities, customer complaint descriptions, failure investigations, risk
analyses, failure mode and effects analyses (FMEA), tolerance stack-up calculations, change requests.
Furthermore, unique integral feature identifiers can be used to simplify a TPD, e.g. when a special
requirement or subsequent machining, finishing or treatment applies to a group of different integral
features.
Human-readable identifiers for integral features are needed to ease the communication between stakeholders
and to clarify to which integral feature a specification applies, i.e. establish human-understandable
traceability, and to provide traceability between the drawing and other TPD. CAD vendors are encouraged
to implement a harmonized system of unique integral feature identifiers to support the implementation of
the benefits described in this introduction and in this document.

v
International Standard ISO 7499:2024(en)
Technical product documentation (TPD) — Unique integral
feature identification (UIFI)
1 Scope
This document specifies how to uniquely identify the integral features of a part by an integral feature
indicator with a unique alpha-numerical label and how indication in technical product documentation (TPD)
is done, where needed to improve human readability.
The proportions and dimensions of graphical symbols for a simplified indication of repeated features are
also specified.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 5459, Geometrical product specifications (GPS) — Geometrical tolerancing — Datums and datum systems
ISO 81714-1, Design of graphical symbols for use in the technical documentation of products — Part 1: Basic rules
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5459 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
integral feature
geometrical feature belonging to the real surface of the workpiece or to a surface model
Note 1 to entry: An integral feature is intrinsically defined, e.g. skin of the workpiece.
Note 2 to entry: For the statement of specifications, geometrical features obtained from partition of the surface model
or of real surface of workpiece shall be defined. These features, called “integral features”, are models of the different
physical parts of the workpiece that have specific functions, especially those in contact with adjacent workpieces.
Note 3 to entry: An integral feature can be identified, for example, by:
— a partition of the surface model;
— a partition of another integral feature; or
— a collection of other integral features.
[SOURCE: ISO 17450-1:2011, 3.3.5]

4 Graphical symbols
4.1 Graphical symbol for indication of the unique integral feature identifier
The unique integral feature indication consists of an integral feature indicator pointing to an integral
feature.
The integral feature indicator consists of an integral feature indicator symbol and an alpha-numerical label.
The integral feature indicator symbol is defined by a leader line connected to a reference line.
The alpha-numerical label displays the name of the integral feature and is called integral feature identifier.
The alpha-numerical label shall be indicated:
— separately on a reference line connected to a leader line, see Figure 1, pointing on the integral feature,
see 5.2;
— together with one or more specifications attached on the integral feature, see 5.4.
a) With leader lines terminating at outlines b) With leader line terminating onto surfaces
Key
a alpha-numerical label
b integral feature indicator symbol
Figure 1 — Integral feature indicator
4.2 Graphical symbols for enumeration direction of repeated features
There are two basic complementary symbols for indication of the enumeration directions for simplified
indication of repeated features, see Figure 2 and 5.5.2. The symbols shall be in accordance with Annex A.
a) Circular direction b) Multilinear (matrix) direction
Figure 2 — Graphical symbols for the indication of enumeration directions for repeated features
The enumeration direction symbols can be flipped horizontally or rotated, or both, according to the
appropriate indication. For details of the symbols, see Figures A.1 to A.10.
5 Identification of integral features
5.1 General
If needed, the necessary single integral features on a part shall have their own alpha-numerical label,
displaying the unique name of the feature called an “integral feature identifier”.

The user may choose only to identify those integral features of a part needed with an integral feature
identifier. Ho
...

Norme
internationale
ISO 7499
Première édition
Documentation technique de
2024-11
produits (DTP) — Identification
unique des éléments intégraux
Technical product documentation (TPD) — Unique integral
feature identification (UIFI)
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles graphiques . 2
4.1 Symbole graphique pour l'indication de l'identifiant unique de l'élément intégral .2
4.2 Symbole graphique pour la direction d'énumération des éléments répétés .2
5 Identification d'éléments intégraux . 3
5.1 Généralités .3
5.2 Label alphanumérique pour les éléments intégraux .3
5.2.1 Généralités .3
5.2.2 Lettre majuscule seule ou répétée .3
5.2.3 Lettre majuscule préfixée .4
5.2.4 Lettre majuscule énumérée suffixée .4
5.3 Identifiant d’élément de référence en tant qu'identifiant d’élément .5
5.4 Indication de l'identifiant unique d’élément intégral en combinaison avec les
spécifications .6
5.5 Éléments répétés .6
5.5.1 Identification individuelle d'éléments répétés .6
5.5.2 Énumération simplifiée d'éléments répétés .7
5.6 Portions d'éléments intégraux . .11
5.7 Éléments composés . 13
Annexe A (normative) Proportions et dimensions des symboles graphiques .16
Bibliographie . 19

iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 10, Documentation technique de produits,
sous-comité SC 1, Conventions générales, en collaboration avec le comité technique CEN/SS F01, Dessins
techniques, du Comité européen de normalisation (CEN) conformément à l’Accord de coopération technique
entre l’ISO et le CEN (Accord de Vienne).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Introduction
Le présent document est une norme de documentation technique de produits (DTP) et une norme
complémentaire.
Les systèmes modernes de conception assistée par ordinateur (CAO) fournissent déjà des systèmes intégrés
permettant d'identifier sans ambiguïté chaque élément d'un modèle. Cet identifiant varie souvent d'un
système de CAO à l'autre, mais il se compose généralement d'un code long et complexe, qui est normalement
difficile à lire par les êtres humains et n'est donc pas pratique.
Un identifiant d'élément de référence indiqué dans un indicateur d’élément de référence sur un élément
intégral d'une pièce spécifiée dans une DTP conformément à l’ISO 5459 est un identifiant unique d'élément
intégral, un nom qui peut être utilisé pour faire référence à cet élément intégral spécifique. Cependant, tous
les éléments intégraux d'une pièce ne seront pas indiqués avec un identifiant d’élément de référence, ce qui
complique l'identification d'éléments intégraux autres que les éléments de référence.
Les dessins sont utilisés dans diverses situations, par exemple pour la conception, la fabrication et la
vérification (voir l’ISO/TS 21619). Dans de nombreux cas, il peut être difficile de communiquer sans
ambiguïté une référence à un élément intégral spécifique, que ce soit oralement ou par écrit, dans différents
documents lorsque la pièce n'est pas décrite en détail dans le dessin.
Les représentations de la pièce ne sont pas toujours le moyen le plus efficace de communiquer. L'utilisation
d'une identification écrite qui identifie sans ambiguïté chaque élément intégral de la pièce peut s'avérer utile
pour les besoins suivants (la liste n’est pas exhaustive):
— faciliter la communication verbale entre les parties prenantes, par exemple entre un client et un
fournisseur, ou entre un concepteur et un fabricant ou un métrologue;
— simplifier la préparation d'un dessin de nomenclature de la pièce (nommage des éléments intégraux
lisible par les êtres humains);
— faciliter la description cinématique de la pièce en indiquant la fonction d'un élément intégral dans
différents états du produit ou de la pièce, par exemple s'il s'agit d'un jeu ou d'une surface d'interface;
— référencement de surfaces dans des documents, par exemple procédures d'utilisation normalisées
(SOPs), descriptions de mesures, rapports de mesure, non-conformités, descriptions de plaintes de
clients, enquêtes sur les défaillances, analyses de risques, analyses des modes de défaillance et de leurs
effets (AMDE), calculs de chaîne de cotes, demandes de modifications.
En outre, des identifiants uniques d’éléments intégraux peuvent être utilisés pour simplifier une DTP, par
exemple lorsqu'une exigence spéciale ou un usinage, une finition ou un traitement ultérieur s'applique à un
groupe d’éléments intégraux différents.
Des identifiants lisibles par les êtres humains pour les éléments intégraux sont nécessaires pour faciliter
la communication entre les parties prenantes et pour préciser à quel élément intégral s'applique une
spécification, c'est-à-dire pour établir une traçabilité compréhensible par les êtres humains, et pour assurer
la traçabilité entre le dessin et d'autres DTP. Les vendeurs de CAO sont encouragés à mettre en place un
système harmonisé d'identifiants uniques d’éléments intégraux afin de faciliter la mise en œuvre des
avantages décrits dans la présente Introduction et dans le présent document.

v
Norme internationale ISO 7499:2024(fr)
Documentation technique de produits (DTP) — Identification
unique des éléments intégraux
1 Domaine d'application
Le présent document spécifie comment identifier de manière unique les éléments intégraux d'une pièce au
moyen d'un indicateur d’élément intégral avec un label alphanumérique unique et comment l'indiquer dans
la documentation technique de produits (DTP), lorsque cela est nécessaire pour améliorer la lisibilité pour
les êtres humains.
Les proportions et les dimensions des symboles graphiques pour une indication simplifiée d'éléments
répétés sont également spécifiées.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 5459, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Références spécifiées
et systèmes de références spécifiées
ISO 81714-1, Création de symboles graphiques à utiliser dans la documentation technique de produits — Partie
1: Règles fondamentales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5459, ainsi que les suivants
s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
élément intégral
élément géométrique appartenant à la surface réelle de la pièce ou à un modèle de surface
Note 1 à l'article: Un élément intégral est intrinsèquement défini, par exemple «peau de la pièce».
Note 2 à l'article: Pour l'établissement des spécifications, les éléments géométriques obtenus à partir d'une partition
d'un modèle de surface ou d’une surface réelle de la pièce doivent être définis. Ces éléments, appelés «éléments
intégraux», sont des modèles des différentes parties physiques de la pièce qui ont des fonctions spécifiques, en
particulier celles en contact avec les pièces ajacentes.
Note 3 à l'article: Un élément intégral peut être identifié, par exemple, par
— une partition du modèle de surface,
— une partition d'un autre élément intégral, ou

— une collection d'autres éléments intégraux.
[SOURCE: ISO 17450-1:2011, 3.3.5]
4 Symboles graphiques
4.1 Symbole graphique pour l'indication de l'identifiant unique de l'élément intégral
L'indication unique d'élément intégral consiste en un indicateur d’élément intégral qui pointe sur un élément
intégral.
L’indicateur d’élément intégral consiste en un symbole de l’indicateur d’élément intégral et en un label
alphanumérique.
Le symbole de l’indicateur d’élément intégral est défini par une ligne repère reliée à une ligne de référence.
Le label alphanumérique affiche le nom de l’élément intégral et est appelé identifiant de l’élément intégral.
Le label alphanumérique doit être indiqué:
— séparément sur une ligne de référence reliée à une ligne repère, voir Figure 1, pointant sur l'élément
intégral, voir 5.2;
— ensemble avec une ou plusieurs spécifications attachées à l'élément intégral, voir 5.4.
Légende
a label alphanumérique
b symbole de l’indicateur d’élément intégral
Figure 1 — Indicateur d’élément intégral
4.2 Symbole graphique pour la direction d'énumération des éléments répétés
Il existe deux symboles complémentaires de base pour l'indication des directions d'énumération pour
l'indication simplifiée d'éléments répétés, voir la Figure 2 et 5.5.2. Les symboles doivent être conformes à
l’Annexe A.
a) Direction circulaire b) Direction multilinéaire (matrice)
Figure 2 — Symbole graphique pour l'indication des directions d'énumération pour les éléments répétés
Les symboles de la direction d'énumération peuvent être basculés horizontalement ou tournés, ou les deux,
selon l'indication appropriée. Pour plus de détails sur le symbole, voir les Figures A.1 à A.10.

5 Identification d'éléments intégraux
5.1 Généralités
Si nécessaire, les éléments intégraux simples nécessaires sur une pièce doivent avoir leur propre label
alphanumérique, affichant le nom unique de l’élément appelé un «identifiant d’élément intégral».
L'utilisateur peut choisir de n'identifier que ces éléments intégraux d’une pièce qui ont besoin d'un identifiant
d’élément intégral. Toutefois, il peut être utile d’identifier tous les éléments intégrau
...
