Geometrical product specifications (GPS) -- Dimensional measuring equipment

This document provides the most important design and metrological characteristics of callipers — with analogue indication: vernier scale or circular scale (dial), and — with digital indication: digital display.

Spécification géométrique des produits (GPS) -- Équipement de mesurage dimensionnel

Le présent document fournit les caractéristiques de conception et les caractéristiques métrologiques les plus importantes des pieds ŕ coulisse — ŕ indicateur analogique: échelle du vernier ou échelle circulaire (cadran), et — ŕ indicateur numérique: affichage numérique

General Information

Status
Published
Publication Date
20-Aug-2019
Current Stage
6060 - International Standard published
Start Date
28-Jun-2019
Completion Date
21-Aug-2019
Ref Project

RELATIONS

Buy Standard

Standard
ISO 13385-1:2019 - Geometrical product specifications (GPS) -- Dimensional measuring equipment
English language
14 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 13385-1:2019 - Spécification géométrique des produits (GPS) -- Équipement de mesurage dimensionnel
French language
15 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

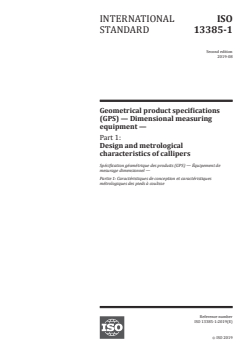

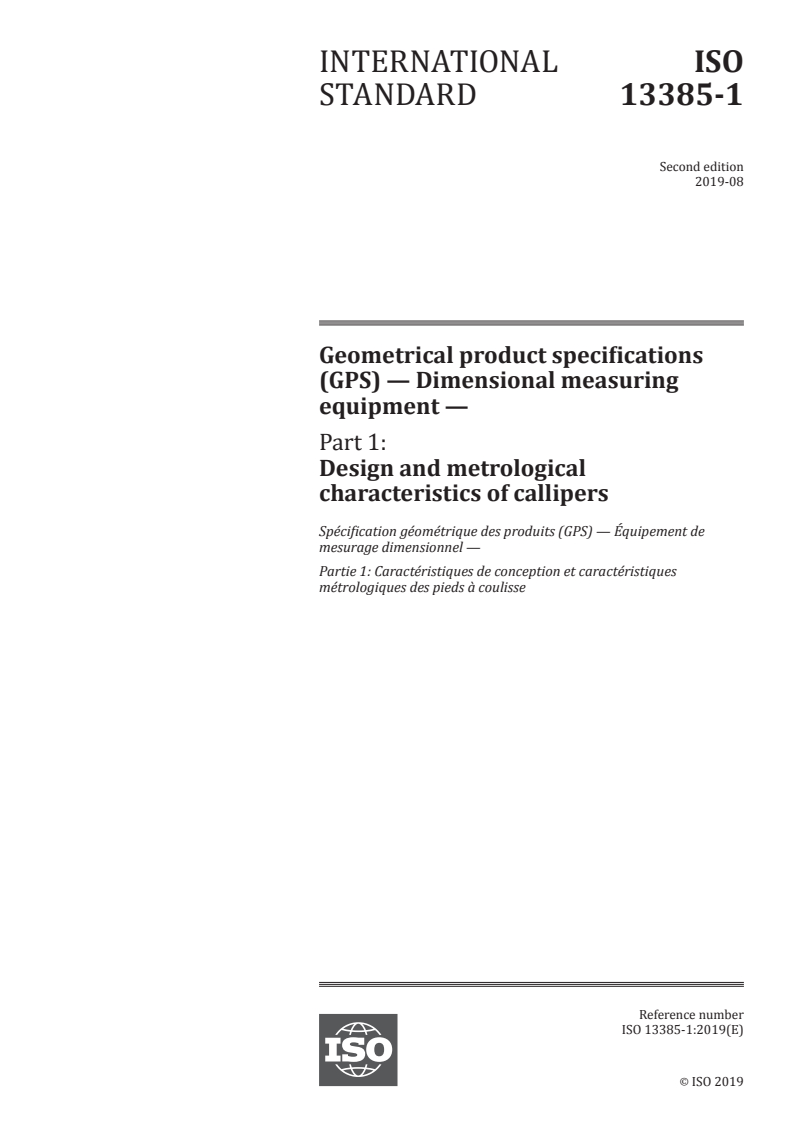

INTERNATIONAL ISO
STANDARD 13385-1
Second edition
2019-08
Geometrical product specifications
(GPS) — Dimensional measuring
equipment —
Part 1:
Design and metrological
characteristics of callipers

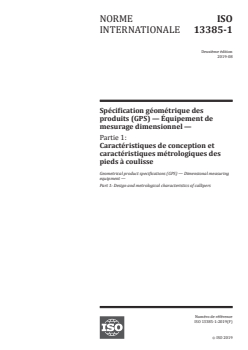

Spécification géométrique des produits (GPS) — Équipement de
mesurage dimensionnel —
Partie 1: Caractéristiques de conception et caractéristiques
métrologiques des pieds à coulisse
Reference number
ISO 13385-1:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 13385-1:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 13385-1:2019(E)

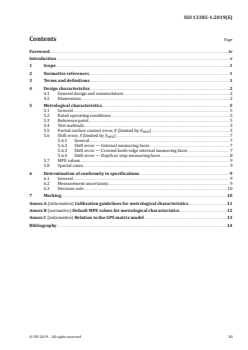

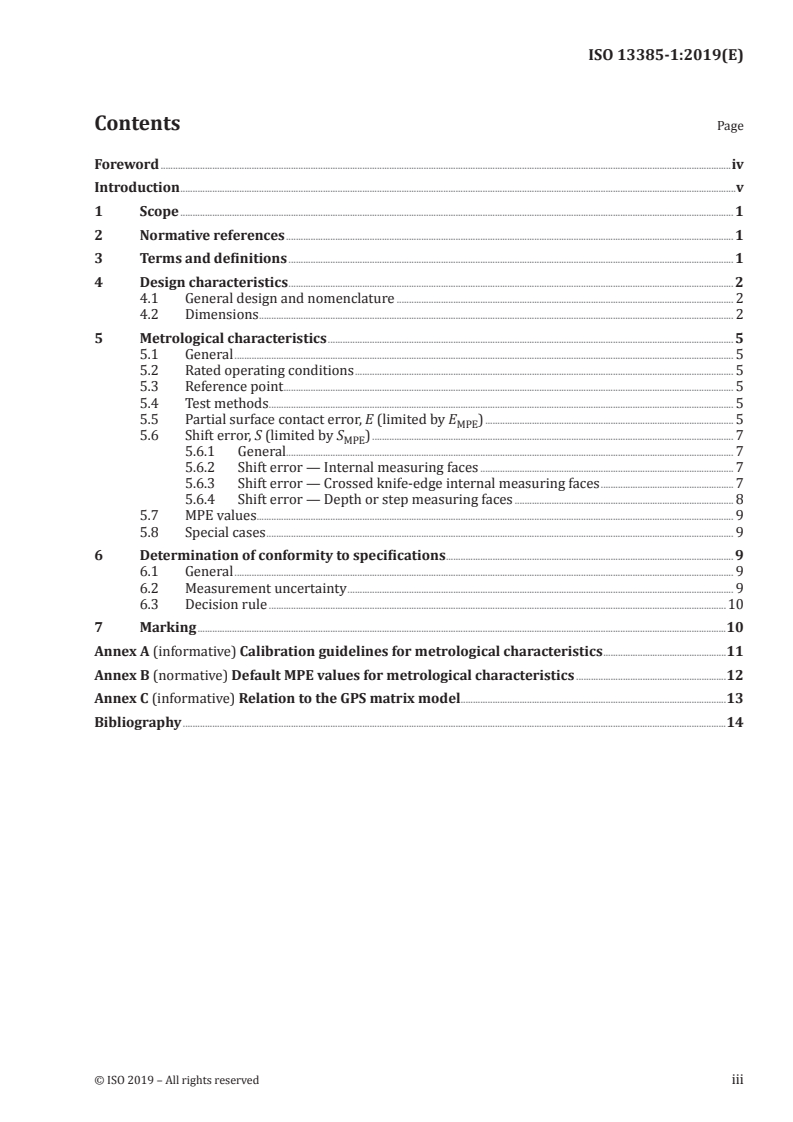

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Design characteristics ..................................................................................................................................................................................... 2

4.1 General design and nomenclature ......................................................................................................................................... 2

4.2 Dimensions ................................................................................................................................................................................................. 2

5 Metrological characteristics ..................................................................................................................................................................... 5

5.1 General ........................................................................................................................................................................................................... 5

5.2 Rated operating conditions .......................................................................................................................................................... 5

5.3 Reference point ....................................................................................................................................................................................... 5

5.4 Test methods ............................................................................................................................................................................................. 5

5.5 Partial surface contact error, E (limited by E ) ..................................................................................................... 5

MPE

5.6 Shift error, S (limited by S ) ................................................................................................................................................... 7

MPE

5.6.1 General...................................................................................................................................................................................... 7

5.6.2 Shift error — Internal measuring faces ....................................................................................................... 7

5.6.3 Shift error — Crossed knife-edge internal measuring faces ...................................................... 7

5.6.4 Shift error — Depth or step measuring faces ......................................................................................... 8

5.7 MPE values.................................................................................................................................................................................................. 9

5.8 Special cases .............................................................................................................................................................................................. 9

6 Determination of conformity to specifications ..................................................................................................................... 9

6.1 General ........................................................................................................................................................................................................... 9

6.2 Measurement uncertainty ............................................................................................................................................................. 9

6.3 Decision rule ..........................................................................................................................................................................................10

7 Marking .......................................................................................................................................................................................................................10

Annex A (informative) Calibration guidelines for metrological characteristics ..................................................11

Annex B (normative) Default MPE values for metrological characteristics .............................................................12

Annex C (informative) Relation to the GPS matrix model ............................................................................................................13

Bibliography .............................................................................................................................................................................................................................14

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 13385-1:2019(E)

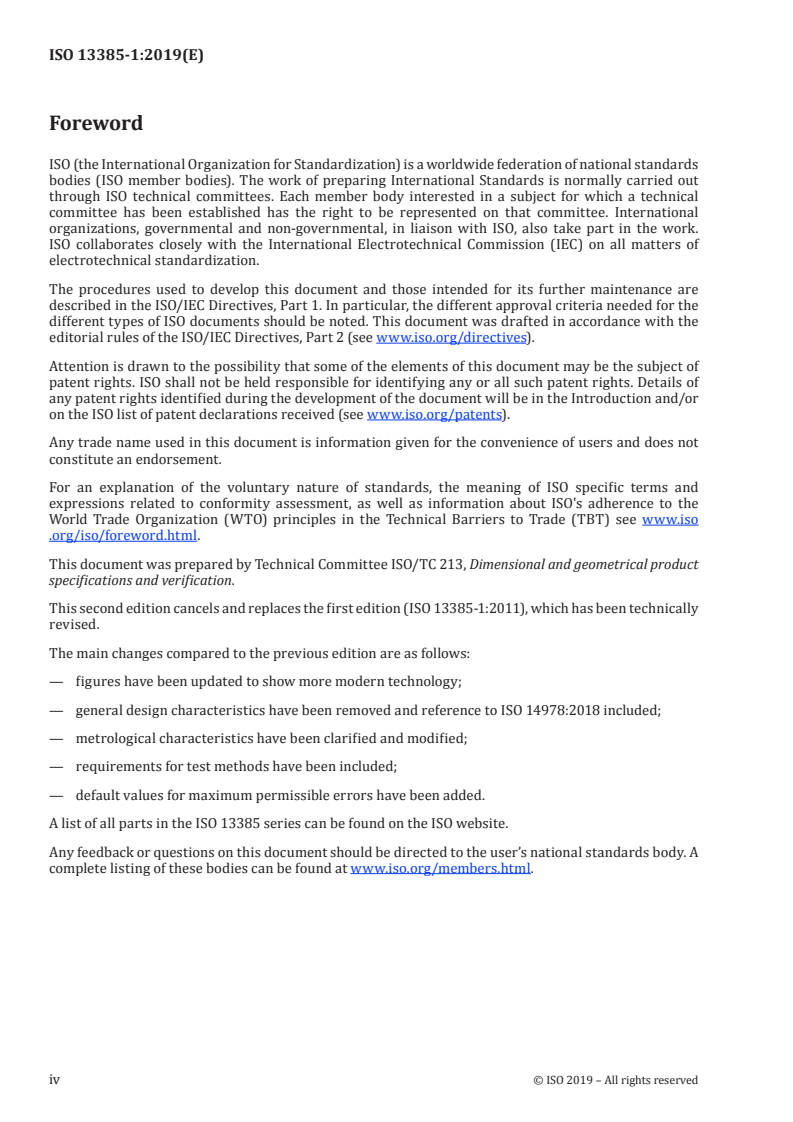

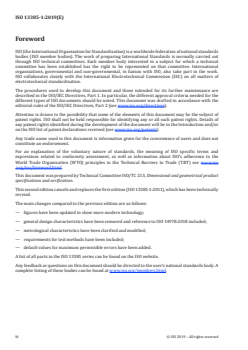

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical product

specifications and verification.

This second edition cancels and replaces the first edition (ISO 13385-1:2011), which has been technically

revised.
The main changes compared to the previous edition are as follows:
— figures have been updated to show more modern technology;

— general design characteristics have been removed and reference to ISO 14978:2018 included;

— metrological characteristics have been clarified and modified;
— requirements for test methods have been included;
— default values for maximum permissible errors have been added.
A list of all parts in the ISO 13385 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 13385-1:2019(E)
Introduction

This document is a geometrical product specification (GPS) standard and is to be regarded as a general

GPS standard (see ISO 14638). It influences the chain links F and G of the chain of standards on size and

distance in the general GPS matrix (see Annex C).

The ISO/GPS matrix model given in ISO 14638 gives an overview of the ISO/GPS system of which this

document is a part. The fundamental rules of ISO/GPS given in ISO 8015 apply to this document and

the default decision rules given in ISO 14253-1 apply to specifications made in accordance with this

document, unless otherwise indicated; see ISO/TR 14253-6 for additional information on the selection

of alternative decision rules.

For more detailed information on the relation of this document to other standards and the GPS matrix

model, see Annex C.
© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 13385-1:2019(E)
Geometrical product specifications (GPS) — Dimensional
measuring equipment —
Part 1:
Design and metrological characteristics of callipers
1 Scope

This document provides the most important design and metrological characteristics of callipers

— with analogue indication: vernier scale or circular scale (dial), and
— with digital indication: digital display.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 14253-1, Geometrical product specifications (GPS) — Inspection by measurement of workpieces and

measuring equipment — Part 1: Decision rules for verifying conformity or nonconformity with specifications

ISO 14253-5, Geometrical product specifications (GPS) — Inspection by measurement of workpieces and

measuring equipment — Part 5: Uncertainty in verification testing of indicating measuring instruments

ISO/TR 14253-6, Geometrical product specifications (GPS) — Inspection by measurement of workpieces

and measuring equipment — Part 6: Generalized decision rules for the acceptance and rejection of

instruments and workpieces

ISO 14978:2018, Geometrical product specifications (GPS) — General concepts and requirements for GPS

measuring equipment

ISO/IEC Guide 98-3, Uncertainty of measurement — Part 3: Guide to the expression of uncertainty in

measurement (GUM: 1995)

ISO/IEC Guide 99, International vocabulary of metrology — Basic and general concepts and associated

terms (VIM)
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 14978 and ISO/IEC Guide 99

and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
© ISO 2019 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 13385-1:2019(E)
3.1
calliper

measuring instrument which evaluates a dimensional quantity of an internal or external feature on

the basis of opposing contact from the movement of a slider with a measuring jaw, moving relative to a

measuring scale on a rigid beam and to a fixed jaw
Note 1 to entry: See examples in Figures 1, 2 and 3.

Note 2 to entry: Callipers can be equipped for additional measurements, such as depth and step measurements

(see Figures 1 and 2).

Note 3 to entry: The indication can be either analogue (vernier scale or circular scale) or digital.

3.2
measuring face contact
contact between the measuring face and an integral feature of a workpiece
3.2.1
full measuring face contact

contact between the full area of the measuring face and an integral feature of a workpiece

3.2.2
partial measuring face contact

contact between a partial area of the measuring face and an integral feature of a workpiece

3.2.3
measuring face line contact

contact between a line, nominally perpendicular to the length of the jaws, on the measuring face and an

integral feature of a workpiece
4 Design characteristics
4.1 General design and nomenclature

The design shall follow the general guidelines in ISO 14978, including the common design characteristics

in ISO 14978:2018, Annex C. Examples of the general design of callipers are shown in Figures 1, 2 and 3.

The scale interval of the main scale on the beam of a calliper with a vernier scale shall be 1 mm. In the

case of callipers with circular scales, the scale interval on the beam shall be either 1 mm or 2 mm.

4.2 Dimensions

The manufacturer shall state important calliper design dimensions, such as those shown in Table 1. The

values shown in Table 1 are typical dimensions of the elements of callipers and are not requirements of

this document. Table 1 does not include the length of the undercut, which is typically kept as small as

practicable.

For callipers equipped with a depth measuring rod, the manufacturer shall state the cross-sectional

dimensions of the rod, for example ∅ 1,5 mm for round section or 1,2 mm × 3 mm for rectangular

section.
2 © ISO 2019 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 13385-1:2019(E)
Key
1 beam 9 digital display
2 slider 10 main scale
3 fixed (measuring) jaw 11 locking screw
4 sliding (measuring) jaw 12 measuring faces for step measurement
5 measuring faces for external measurements 13 undercut
6 measuring faces for internal measurements 14 thumb roller
(crossed knife-edge faces)
l length of jaw for external measurements
7 depth measuring rod l length of jaw for internal measurements
8 measuring faces for depth measurement

Figure 1 — Example design of callipers with digital display for external, internal, depth and

step measurement
Key
1 beam 8 measuring faces for depth measurement
2 slider 9 vernier scale
3 fixed (measuring) jaw 10 main scale
4 sliding (measuring) jaw 11 locking screw

5 measuring faces for external measurements 12 measuring faces for step measurement

6 measuring faces for internal measurements 13 undercut
(crossed knife-edge faces)
l length of jaw for external measurements
7 depth measuring rod l length of jaw for internal measurements

Figure 2 — Example design of vernier callipers for external, internal, depth and step

measurement
© ISO 2019 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 13385-1:2019(E)
Key
1 beam 10 fine adjustment device
2 slider 11 vernier scale
3 fixed (measuring) jaw 12 main scale
4 sliding (measuring) jaw 13 undercut

5 measuring faces for external measurements l length of jaw for external measurements

6 measuring faces for internal measurements l length of jaw for internal measurements

7 fine adjustment clamp l length of knife-edge jaw for external measurements
8 knife edges for external measurements l width of measuring faces
9 locking screw

Figure 3 — Example design of vernier callipers for external and internal measurements and

with a fine adjustment device
Table 1 — Typical dimensions of callipers
Dimensions in millimetres
Measuring Lengths l , l and l of the jaws Width l of the
a b c d
range faces for inter-
Calliper according to
Calliper according to Figure 3
less than nal measure-
Figure 1 or 2
or equal to ment
l l l l l
a b a b c
150 40 8 to 20 50 8 to 10 25 to 35 5
200 40 to 50 8 to 25 60 to 80 8 to 10 25 to 35 5
300 60 to 65 10 to 30 70 to 100 10 to 12 35 to 45 5
500 70 to 95 15 to 40 100 to 150 15 to 20 50 to 60 5 or 10
750 70 to 95 15 to 40 100 to 150 15 to 20 50 to 60 5 or 10
1 000 100 to 130 20 to 60 125 to 150 20 to 30 50 to 60 10 to 20
1 500 100 to 130 20 to 60 150 to 200 20 to 30 50 to 60 10 to 20
2 000 100 to 130 20 to 60 150 to 200 20 to 30 50 to 60 10 to 20

NOTE The measuring range refers to external measurements for the callipers in Figures 1, 2 and 3.

4 © ISO 2019 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 13385-1:2019(E)
5 Metrological characteristics
5.1 General

The metrological characteristics and associated maximum permissible error (MPE) values apply to

any indications permitted for use of the calliper as defined by the manufacturer and when used in

accordance with the manufacturer’s recommendations. The MPE values cannot be smaller than the

digital step or the scale interval on the circular scale or vernier scale.
5.2 Rated operating conditions

The manufacturer shall state any rated operating conditions that apply to the MPE values. All MPE

values apply at a rated operating cond
...

NORME ISO
INTERNATIONALE 13385-1
Deuxième édition
2019-08
Spécification géométrique des
produits (GPS) — Équipement de
mesurage dimensionnel —
Partie 1:
Caractéristiques de conception et
caractéristiques métrologiques des
pieds à coulisse
Geometrical product specifications (GPS) — Dimensional measuring
equipment —
Part 1: Design and metrological characteristics of callipers
Numéro de référence
ISO 13385-1:2019(F)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 13385-1:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 13385-1:2019(F)

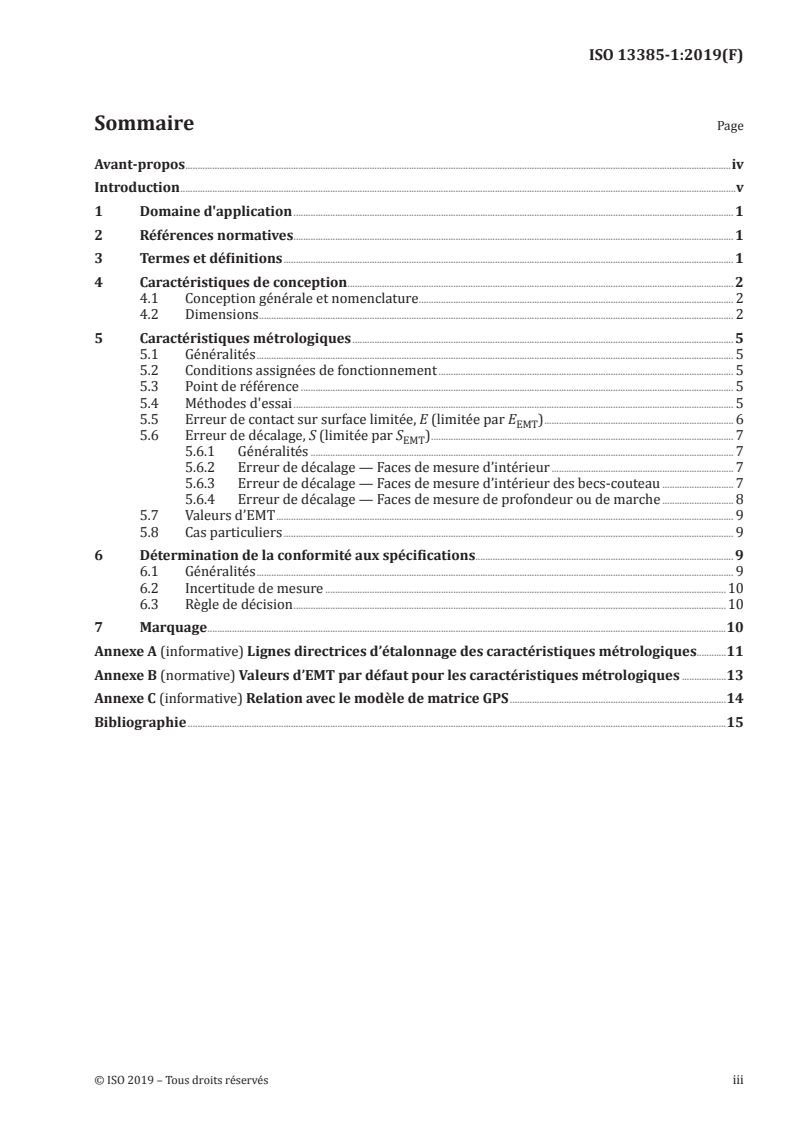

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ...................................................................................................................................................................................1

2 Références normatives ...................................................................................................................................................................................1

3 Termes et définitions .......................................................................................................................................................................................1

4 Caractéristiques de conception ............................................................................................................................................................. 2

4.1 Conception générale et nomenclature ................................................................................................................................ 2

4.2 Dimensions ................................................................................................................................................................................................. 2

5 Caractéristiques métrologiques ...........................................................................................................................................................5

5.1 Généralités .................................................................................................................................................................................................. 5

5.2 Conditions assignées de fonctionnement ........................................................................................................................ 5

5.3 Point de référence ................................................................................................................................................................................ 5

5.4 Méthodes d'essai ................................................................................................................................................................................... 5

5.5 Erreur de contact sur surface limitée, E (limitée par E ) ............................................................................. 6

EMT

5.6 Erreur de décalage, S (limitée par S ) ........................................................................................................................... 7

EMT

5.6.1 Généralités ............................................................................................................................................................................ 7

5.6.2 Erreur de décalage — Faces de mesure d’intérieur .......................................................................... 7

5.6.3 Erreur de décalage — Faces de mesure d’intérieur des becs-couteau ............................. 7

5.6.4 Erreur de décalage — Faces de mesure de profondeur ou de marche ............................. 8

5.7 Valeurs d’EMT .......................................................................................................................................................................................... 9

5.8 Cas particuliers ....................................................................................................................................................................................... 9

6 Détermination de la conformité aux spécifications ......................................................................................................... 9

6.1 Généralités .................................................................................................................................................................................................. 9

6.2 Incertitude de mesure ...................................................................................................................................................................10

6.3 Règle de décision ................................................................................................................................................................................10

7 Marquage ...................................................................................................................................................................................................................10

Annexe A (informative) Lignes directrices d’étalonnage des caractéristiques métrologiques ............11

Annexe B (normative) Valeurs d’EMT par défaut pour les caractéristiques métrologiques ..................13

Annexe C (informative) Relation avec le modèle de matrice GPS ........................................................................................14

Bibliographie ...........................................................................................................................................................................................................................15

© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 13385-1:2019(F)

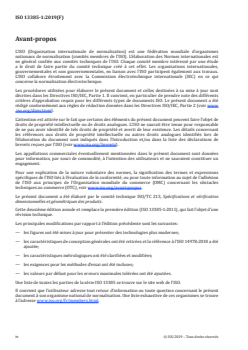

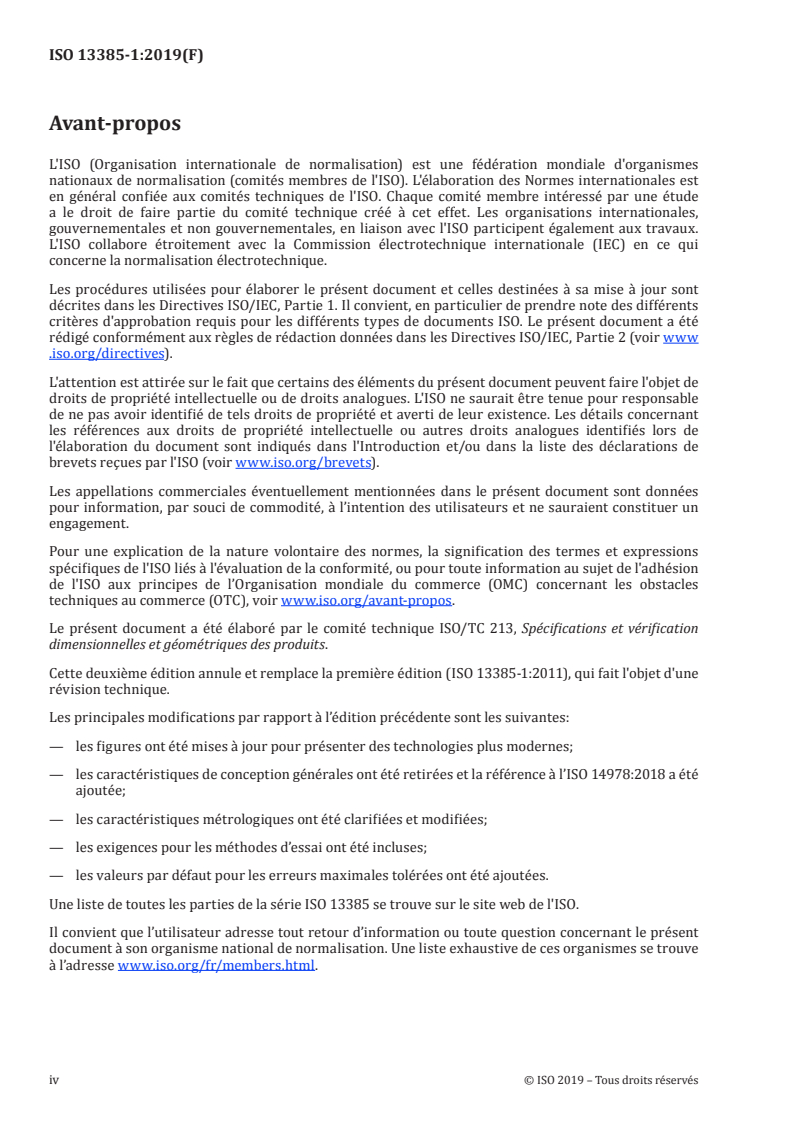

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 213, Spécifications et vérification

dimensionnelles et géométriques des produits.

Cette deuxième édition annule et remplace la première édition (ISO 13385-1:2011), qui fait l'objet d'une

révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— les figures ont été mises à jour pour présenter des technologies plus modernes;

— les caractéristiques de conception générales ont été retirées et la référence à l’ISO 14978:2018 a été

ajoutée;
— les caractéristiques métrologiques ont été clarifiées et modifiées;
— les exigences pour les méthodes d’essai ont été incluses;
— les valeurs par défaut pour les erreurs maximales tolérées ont été ajoutées.

Une liste de toutes les parties de la série ISO 13385 se trouve sur le site web de l'ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à son organisme national de normalisation. Une liste exhaustive de ces organismes se trouve

à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 13385-1:2019(F)
Introduction

Le présent document est une norme de spécification géométrique des produits (GPS) et doit être

considérée comme une norme GPS générale (voir l'ISO 14638). Il influence les maillons F et G de la

chaîne de normes relatives à la taille et la distance de la matrice GPS générale (voir l’Annexe C).

Le modèle de matrice ISO/GPS de l'ISO 14638 donne une vue d'ensemble du système ISO/GPS, dont le

présent document fait partie. Les principes fondamentaux du système ISO/GPS, donnés dans l'ISO 8015,

s'appliquent au présent document et les règles de décision par défaut, données dans l'ISO 14253-1,

s'appliquent aux spécifications faites conformément au présent document, sauf indication contraire;

voir l’ISO/TR 14253-6 pour des informations complémentaires sur le choix de règles alternatives de

décision.

Pour de plus amples informations sur la relation du présent document avec les autres normes ainsi que

le modèle de matrice GPS, voir l'Annexe C.
© ISO 2019 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 13385-1:2019(F)
Spécification géométrique des produits (GPS) —
Équipement de mesurage dimensionnel —
Partie 1:
Caractéristiques de conception et caractéristiques
métrologiques des pieds à coulisse
1 Domaine d'application

Le présent document fournit les caractéristiques de conception et les caractéristiques métrologiques

les plus importantes des pieds à coulisse
— à indicateur analogique: échelle du vernier ou échelle circulaire (cadran), et
— à indicateur numérique: affichage numérique
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 14253-1, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces et des

équipements de mesure — Partie 1: Règles de décision pour contrôler la conformité ou la non-conformité à

la spécification

ISO 14253-5, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces et des

équipements de mesure — Partie 5: Incertitude liée aux essais de vérification des appareils de mesure

indicateurs

ISO/TR 14253-6, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces

et des équipements de mesure — Partie 6: Règles de décision générales pour l'acceptation ou le rejet

d'instruments et de pièces

ISO 14978:2018, Spécification géométrique des produits (GPS) — Concepts et exigences généraux pour les

équipements de mesure GPS

Guide ISO/IEC 98-3, Incertitude de mesure — Partie 3: Guide pour l’expression de l’incertitude de mesure

(GUM: 1995)

Guide ISO/IEC 99, Vocabulaire international de métrologie — Concepts fondamentaux et généraux et

termes associés (VIM)
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 14978 et le

Guide ISO/IEC 99, ainsi que les suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp

© ISO 2019 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 13385-1:2019(F)
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
3.1
pied à coulisse

instrument de mesurage qui évalue la quantité dimensionnelle d'un élément intérieur ou extérieur

en fonction de l’opposition du contact du mouvement d'un coulisseau muni d'un bec de mesurage, se

déplaçant par rapport à une échelle graduée sur une règle rigide et sur un bec fixe

Note 1 à l'article: Voir les exemples dans les Figures 1, 2 et 3.

Note 2 à l'article: Les pieds à coulisse peuvent être équipés pour des mesurages additionnels, tels que les

mesurages de profondeur et de marche (voir Figures 1 et 2).

Note 3 à l'article: L'indication peut être soit analogique (échelle du vernier ou échelle circulaire), soit numérique.

3.2
contact de la face de mesure
contact entre la face de mesure et un élément intégral d'une pièce
3.2.1
contact pleine touche de la face de mesure

contact entre la surface complète de la face de mesure et un élément intégral d'une pièce

3.2.2
contact partiel de la face de mesure

contact entre une urface partielle de la face de mesure et un élément intégral d'une pièce

3.2.3
contact linéaire de la face de mesure

contact entre une ligne, nominalement perpendiculaire à la longueur des becs, sur la face de mesure et

un élément intégral d'une pièce
4 Caractéristiques de conception
4.1 Conception générale et nomenclature

La conception doit suivre les lignes directrices générales de l’ISO 14978 y compris les caractéristiques

de conception communes de l’ISO 14978:2018, Annexe C. Des exemples de conception générale des pieds

à coulisse sont présentés aux Figures 1, 2 et 3.

L'échelon de l'échelle principale de la règle d'un pied à coulisse avec échelle du vernier doit être de 1 mm.

Dans le cas de pieds à coulisse avec échelles circulaires, l'échelon de la règle peut être de 1 mm ou 2 mm.

4.2 Dimensions

Le fabricant doit spécifier les dimensions importantes de conception du pied à coulisse, telles que celles

indiquées dans le Tableau 1. Les valeurs indiquées dans le Tableau 1 sont des dimensions types des

éléments des pieds à coulisse et ne sont pas des exigences du présent document. Le Tableau 1 n’inclut

pas la profondeur de dégagement qui est généralement aussi petite que possible.

Pour les pieds à coulisse équipés d’une tige de mesure de profondeur, le fabricant doit spécifier les

dimensions des sections droites de la tige, par exemple, ∅ 1,5 mm pour une tige de section ronde ou

1,2 mm × 3 mm pour une tige de section rectangulaire.
2 © ISO 2019 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 13385-1:2019(F)
Légende
1 règle 9 affichage numérique
2 coulisseau 10 échelle principale
3 bec (de mesurage) fixe 11 vis de blocage
4 bec (de mesurage) mobile 12 faces de mesure pour mesure de marche
5 faces de mesure pour mesures d’extérieur 13 dégagement
6 faces de mesure pour mesures d’intérieur 14 molette
(becs-couteau de mesure d’intérieur)
l longueur du bec pour mesures d’extérieur
7 tige de mesure de profondeur l longueur du bec pour mesures d’intérieur
8 faces de mesure de mesure de profondeur

Figure 1 — Exemple de conception de pieds à coulisse numériques pour mesurages d’extérieur,

d’intérieur, de profondeur et de marche
Légende
1 règle 8 faces de mesure de mesure de profondeur
2 coulisseau 9 échelle du vernier
3 bec (de mesurage) fixe 10 échelle principale
4 bec (de mesurage) mobile 11 vis de blocage

5 faces de mesure pour mesures d’extérieur 12 faces de mesure pour mesure de marche

6 faces de mesure pour mesures d’intérieur 13 dégagement
(becs-couteau de mesure d’intérieur)
l longueur du bec pour mesures d’extérieur
7 tige de mesure de profondeur l longueur du bec pour mesures d’intérieur

Figure 2 — Exemple de conception de pieds à coulisse à vernier pour mesures d’extérieur,

d’intérieur, de profondeur et de marche
© ISO 2019 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 13385-1:2019(F)
Légende
1 règle 10 dispositif d’ajustement
2 coulisseau 11 échelle du vernier
3 bec (de mesurage) fixe 12 échelle principale
4 bec (de mesurage) mobile 13 dégagement

5 faces de mesure pour mesures d’extérieur l longueur du bec pour mesures d’extérieur

6 faces de mesure pour mesures d’intérieur l longueur du bec pour mesures d’intérieur

7 coulisseau de rappel l longueur du bec-couteau pour mesures d’extérieur
8 couteaux pour les mesures d'extérieur l largeur des faces de mesure
9 vis de blocage

Figure 3 — Exemple de conception de pieds à coulisse à vernier pour mesures d’extérieur et

d’intérieur et avec dispositif d’ajustement
Tableau 1 — Dimensions types des pieds à coulisse
Dimensions en millimètres
Longueurs l , l et l des becs
a b c
Largeur l
Étendue de mesure infé- Pied à coulisse selon la des faces
Pied à coulisse selon la Figure 3
rieure ou égale à Figure 1 ou 2 de mesure
d'intérieur
l l l l l
a b a b c
150 40 8 à 20 50 8 à 10 25 à 35 5
200 40 à 50 8 à 25 60 à 80 8 à 10 25 à 35 5
300 60 à 65 10 à 30 70 à 100 10 à 12 35 à 45 5
500 70 à 95 15 à 40 100 à 150 15 à 20 50 à 60 5 or 10
750 70 à 95 15 à 40 100 à 150 15 à 20 50 à 60 5 or 10
1 000 100 à 130 20 à 60 125 à 150 20 à 30 50 à 60 10 à 20
1 500 100 à 130 20 à 60 150 à 200 20 à 30 50 à 60 10 à 20
2 000 100 à 130 20 à 60 150 à 200 20 à 30 50 à 60 10 à 20

NOTE L'étendue de mesure pour les pieds à coulisse des Figures 1, 2 et 3 fait référence à des mesures d’extérieur.

4 © ISO 2019 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 13385-1:2019(F)
5 Caractéristiques métrologiques
5.1 Généralités

Les caractéristiques métrologiques et les valeurs associées de l'erreur maximale tolérée (EMT)

s’appliquent à toutes indications admises pour l’utilisation du pied à coulisse tel que défini par le

fabricant et lorsqu’il est utilisé selon les recommandations de ce dernier. Les valeurs d’EMT ne peuvent

être inférieures au pas numérique ou à l’échelon sur l’échelle circulaire ou l’échelle du vernier.

5.2 Conditions assignées de fonctionnement

Le fabricant doit spécifier toutes les conditions assignées de fonctionnement applicables aux valeurs

d’EMT. Sauf mention contraire, toutes les valeurs d’EMT s’appliquent à une condition assignée de

fonctionnement pour une température de 20 °C exactement. Les valeurs d’essai doivent donc être

corrigées à 20 °C pour obtenir l’erreur d’indication que le pied à coulisse aurait produit si l’essai avait

été mené à 20 °C. Si la correction de température à 20 °C n’est pas faite, le présent document permet que

les conséquences soient incluses dans l’évaluation de l’incertitude de mesure (voir 6.2).

Un pied à coulisse est un instrument de mesure manuel, et l’utilisateur du pied à coulisse est donc

nécessairement inclus dans le système de mesure spécifié conformément au présent document.

L’utilisateur doit être raisonnablement compéten
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
