Cellular plastics and rubbers — Determination of linear dimensions

Specification of the characteristics and the choice of the measuring equipment and procedure for determination of the linear dimensions of sheets, blocks or test specimens of ceelular material (flexible and rigid). Depending on the range of the dimensions to be measured different measuring instruments are recommended.

Plastiques et caoutchoucs alvéolaires — Détermination des dimensions linéaires

La présente Norme internationale fixe les caractéristiques et le choix du matériel de mesurage et du mode opératoire à suivre pour la détermination des dimensions linéaires de plaques, blocs ou éprouvettes en matériaux alvéolaires (souples et rigides).

Penjeni polimerni materiali in gume - Določevanje linearnih dimenzij

General Information

Status
Published
Publication Date
31-Aug-1981
Current Stage
9093 - International Standard confirmed
Start Date
22-Sep-2006
Completion Date
28-Nov-2022

Buy Standard

Standard
ISO 1923:1981 - Cellular plastics and rubbers -- Determination of linear dimensions
English language
3 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 1923:1996
English language
3 pages
sale 10% off
Preview
sale 10% off
Preview
e-Library read for
1 day
Standard
ISO 1923:1981 - Plastiques et caoutchoucs alvéolaires -- Détermination des dimensions linéaires
French language
3 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 1923:1981 - Plastiques et caoutchoucs alvéolaires -- Détermination des dimensions linéaires
French language
3 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

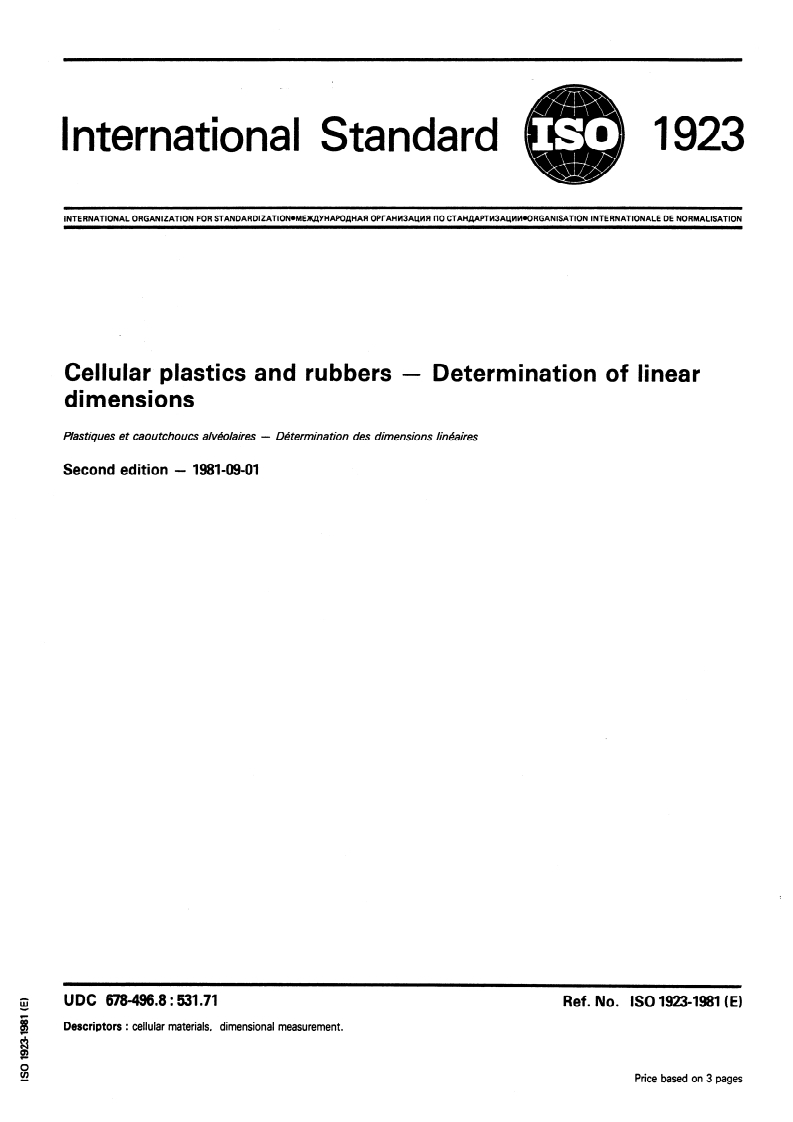

International Standard

INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWIE~YHAPO~HAR OPrAHH3Al#lR fl0 CTAH&APTl43A~Wl.ORGANlSATlON INTERNATIONALE DE NORMALISATION

Cellular plastics and rubbers - Determination of linear
dimensions
plastiques et caoutchoucs alvbolaires - D6 termina tion des dimensions finhaires
Second edition - 1981-09-01
UDC 678-496.8 : 531.71
Ref. No. IS0 19234981 (E)
Descriptors : cellular materials, dimensional measurement.
Price based on 3 pages
---------------------- Page: 1 ----------------------

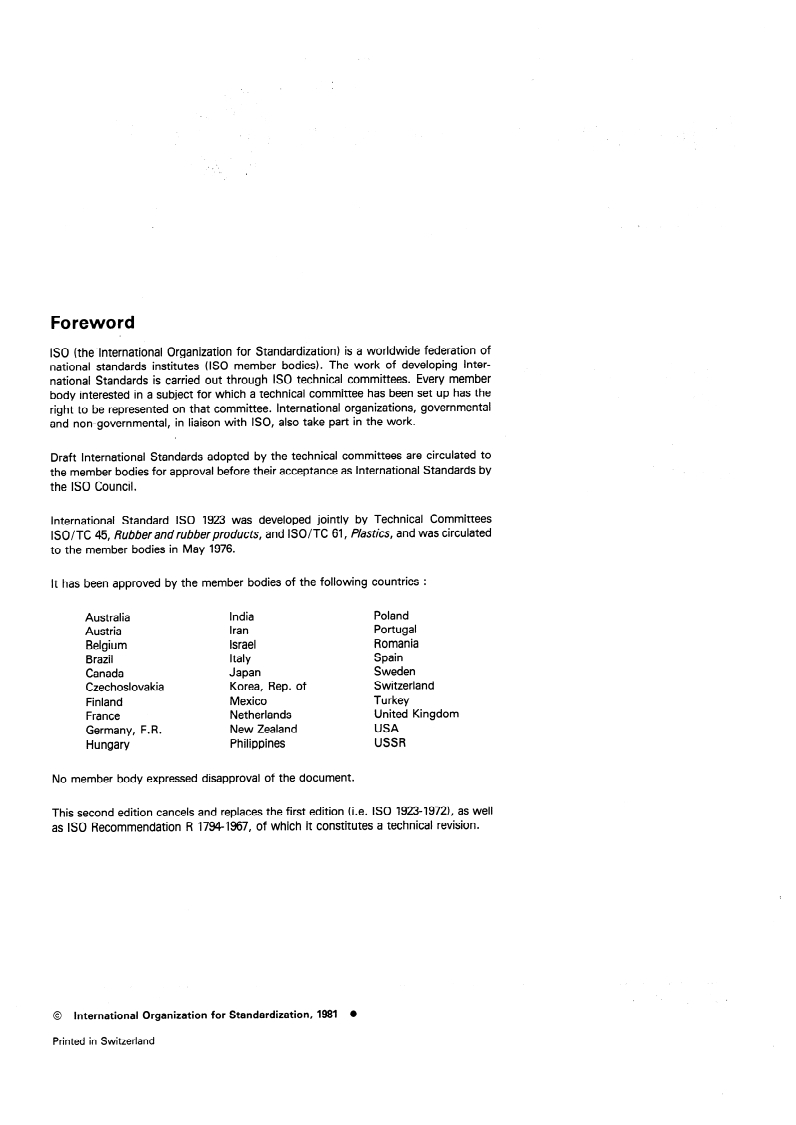

Foreword

IS0 (the International Organization for Standardization) is a worldwide federation of

national standards institutes (IS0 member bodies). The work of developing Inter-
national Standards is carried out through IS0 technical committees. Every member

body interested in a subject for which a technical committee has been set up has the

right to be represented on that committee. International organizations, governmental

and non-governmental, in liaison with ISO, also take part in the work.

Draft International Standards adopted by the technical committees are circulated to

the member bodies for approval before their acceptance as International Standards by

the IS0 Council.
International Standard IS0 1923 was developed jointly by Technical Committees

ISO/TC 45, Rubber and rubberproducts, and ISO/TC 61, Plastics, and was circulated

to the member bodies in May 1976.
It has been approved by the member bodies of the following countries :
India Poland
Australia
Austria Iran Portugal
Romania
Belgium Israel
Brazil Italy Spain
Sweden
Canada Japan
Korea, Rep. of Switzerland
Czechoslovakia
Finland Mexico Turkey
Netherlands United Kingdom
France
Germany, F. R. New Zealand USA
Hungary Philippines USSR
No member body expressed disapproval of the document.

This second edition cancels and replaces the first edition (i.e. IS0 1923-19721, as well

as IS0 Recommendation R 17944967, of which it constitutes a technical revision.
0 International Organization for Standardization, 1981
Printed in Switzerland
---------------------- Page: 2 ----------------------

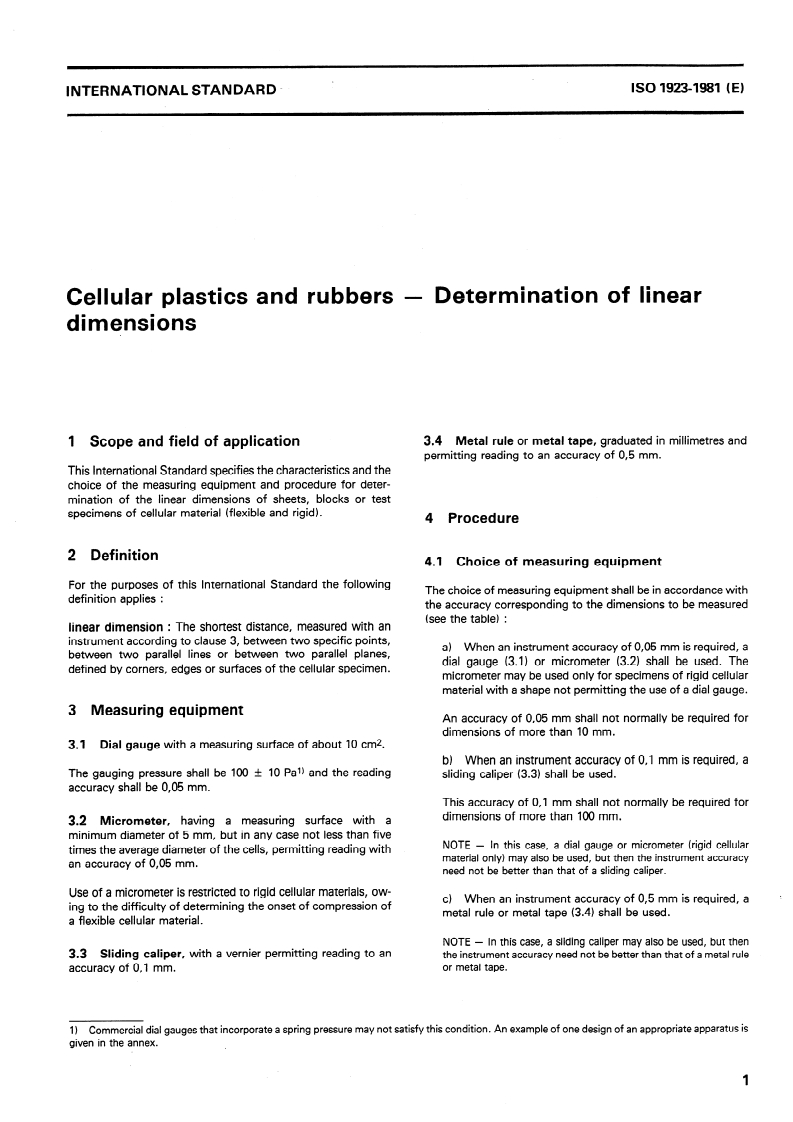

IS0 19234981 (E)
INTERNATIONAL STANDARD -
Cellular plastics and rubbers - Determination of linear
dimensions
3.4 Metal rule or metal tape, graduated in millimetres and
1 Scope and field of application
permitting reading to an accuracy of 0,5 mm.
This International Standard specifies the characteristics and the
choice of the measuring equipment and procedure for deter-
mination of the linear dimensions of sheets, blocks or test
specimens of cellular material (flexible and rigid).
4 Procedure
2 Definition
4.1 Choice of measuring equipment
For the purposes of this International Standard the following
The choice of measuring equipment shall be in accordance with
definition applies :
the accuracy corresponding to the dimensions to be measured
(see the table) :
linear dimension : The shortest distance, measured with an
instrument according to clause 3, between two specific points,
a) When an instrument accuracy of 0,05 mm is required, a
between two parallel lines or between two parallel planes,
dial gauge (3.1) or micrometer (3.2) shall be used. The
defined by corners, edges or surfaces of the cellular specimen.
micrometer may be used only for specimens of rigid cellular
material with a shape not permitting the use of a dial gauge.
3 Measuring equipment
An accuracy of 0,05 mm shall not normally be required for
dimensions of more than 10 mm.
3.1 Dial gauge with a measuring surface of about 10 cm?
b) When an instrument accuracy of 0,l mm is required, a

The gauging pressure shall be 100 & 10 Pal) and the reading sliding caliper (3.3) shall be used.

accuracy shall be 0,05 mm.
This accuracy of 0,l mm shall not normally be required for
dimensions of more than 100 mm.
3.2 Micrometer, having a measuring surface with a
minimum diameter of 5 mm, but in any case not less than five
- In this case, a dial gauge or micrometer (rigid cellular
NOTE
times the average diameter of the cells, permitting reading with
material only) may also be used, but then the instrument accuracy
an accuracy of 0,05 mm.
need not be better than that of a sliding caliper.
Use of a micrometer is restricted to rigid cellular materials, ow-
c) When an instrument accuracy of 0,5 mm is required, a
ing to the difficulty of determining the onset of compression of
metal rule or metal tape (3.4) shall be used.
a flexible cellular material.
NOTE - In this case, a sliding caliper may also be used, but then
3.3 Sliding caliper, with a
...

SLOVENSKI STANDARD
SIST ISO 1923:1996
01-januar-1996
3HQMHQLSROLPHUQLPDWHULDOLLQJXPH'RORþHYDQMHOLQHDUQLKGLPHQ]LM
Cellular plastics and rubbers -- Determination of linear dimensions
Plastiques et caoutchoucs alvéolaires -- Détermination des dimensions linéaires
Ta slovenski standard je istoveten z: ISO 1923:1981
ICS:
83.100 Penjeni polimeri Cellular materials
SIST ISO 1923:1996 en

2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------
SIST ISO 1923:1996
---------------------- Page: 2 ----------------------
SIST ISO 1923:1996
International Standard

INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWIE~YHAPO~HAR OPrAHH3Al#lR fl0 CTAH&APTl43A~Wl.ORGANlSATlON INTERNATIONALE DE NORMALISATION

Cellular plastics and rubbers - Determination of linear
dimensions
plastiques et caoutchoucs alvbolaires - D6 termina tion des dimensions finhaires
Second edition - 1981-09-01
UDC 678-496.8 : 531.71
Ref. No. IS0 19234981 (E)
Descriptors : cellular materials, dimensional measurement.
Price based on 3 pages
---------------------- Page: 3 ----------------------
SIST ISO 1923:1996
Foreword

IS0 (the International Organization for Standardization) is a worldwide federation of

national standards institutes (IS0 member bodies). The work of developing Inter-
national Standards is carried out through IS0 technical committees. Every member

body interested in a subject for which a technical committee has been set up has the

right to be represented on that committee. International organizations, governmental

and non-governmental, in liaison with ISO, also take part in the work.

Draft International Standards adopted by the technical committees are circulated to

the member bodies for approval before their acceptance as International Standards by

the IS0 Council.
International Standard IS0 1923 was developed jointly by Technical Committees

ISO/TC 45, Rubber and rubberproducts, and ISO/TC 61, Plastics, and was circulated

to the member bodies in May 1976.
It has been approved by the member bodies of the following countries :
India Poland
Australia
Austria Iran Portugal
Romania
Belgium Israel
Brazil Italy Spain
Sweden
Canada Japan
Korea, Rep. of Switzerland
Czechoslovakia
Finland Mexico Turkey
Netherlands United Kingdom
France
Germany, F. R. New Zealand USA
Hungary Philippines USSR
No member body expressed disapproval of the document.

This second edition cancels and replaces the first edition (i.e. IS0 1923-19721, as well

as IS0 Recommendation R 17944967, of which it constitutes a technical revision.
0 International Organization for Standardization, 1981
Printed in Switzerland
---------------------- Page: 4 ----------------------
SIST ISO 1923:1996
IS0 19234981 (E)
INTERNATIONAL STANDARD -
Cellular plastics and rubbers - Determination of linear
dimensions
3.4 Metal rule or metal tape, graduated in millimetres and
1 Scope and field of application
permitting reading to an accuracy of 0,5 mm.
This International Standard specifies the characteristics and the
choice of the measuring equipment and procedure for deter-
mination of the linear dimensions of sheets, blocks or test
specimens of cellular material (flexible and rigid).
4 Procedure
2 Definition
4.1 Choice of measuring equipment
For the purposes of this International Standard the following
The choice of measuring equipment shall be in accordance with
definition applies :
the accuracy corresponding to the dimensions to be measured
(see the table) :
linear dimension : The shortest distance, measured with an
instrument according to clause 3, between two specific points,
a) When an instrument accuracy of 0,05 mm is required, a
between two parallel lines or between two parallel planes,
dial gauge (3.1) or micrometer (3.2) shall be used. The
defined by corners, edges or surfaces of the cellular specimen.
micrometer may be used only for specimens of rigid cellular
material with a shape not permitting the use of a dial gauge.
3 Measuring equipment
An accuracy of 0,05 mm shall not normally be required for
dimensions of more than 10 mm.
3.1 Dial gauge with a measuring surface of about 10 cm?
b) When an instrument accuracy of 0,l mm is required, a

The gauging pressure shall be 100 & 10 Pal) and the reading sliding caliper (3.3) shall be used.

accuracy shall be 0,05 mm.
This accuracy of 0,l mm shall not normally be required for
dimensions of more than 100 mm.
3.2 Micrometer, having a measuring surface with a
minimum diameter of 5 mm, but in any case not less than five
- In this case, a dial gauge or micrometer (rigid cellular
NOTE
times the average diameter of the cells, permitting reading with
material only) may also be used, but the
...

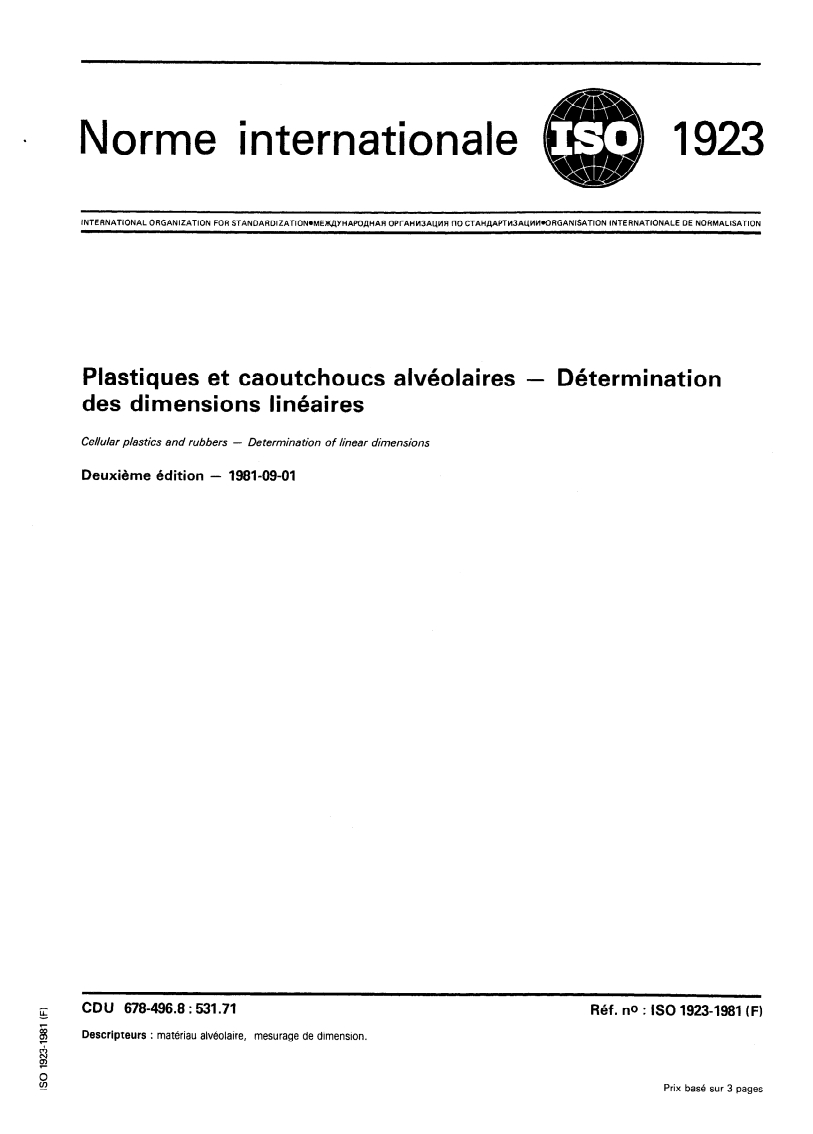

Norme internationale

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPO~HAR OPTAHM3A~MR fl0 CTAH~APTM3AWWORGANISATION INTERNATIONALE DE NORMALISATION

Plastiques et caoutchoucs alvéolaires - Détermination
des dimensions linéaires
Celular plastics and rubbers - De termina tion of linear dimensions
Deuxième édition - 1981-09-01
CDU 678496.8 : 531.71 Réf. no : ISO 19234981 (F)
Descripteurs : matériau alvéolaire, mesurage de dimension.
Prix basé sur 3 pages
---------------------- Page: 1 ----------------------

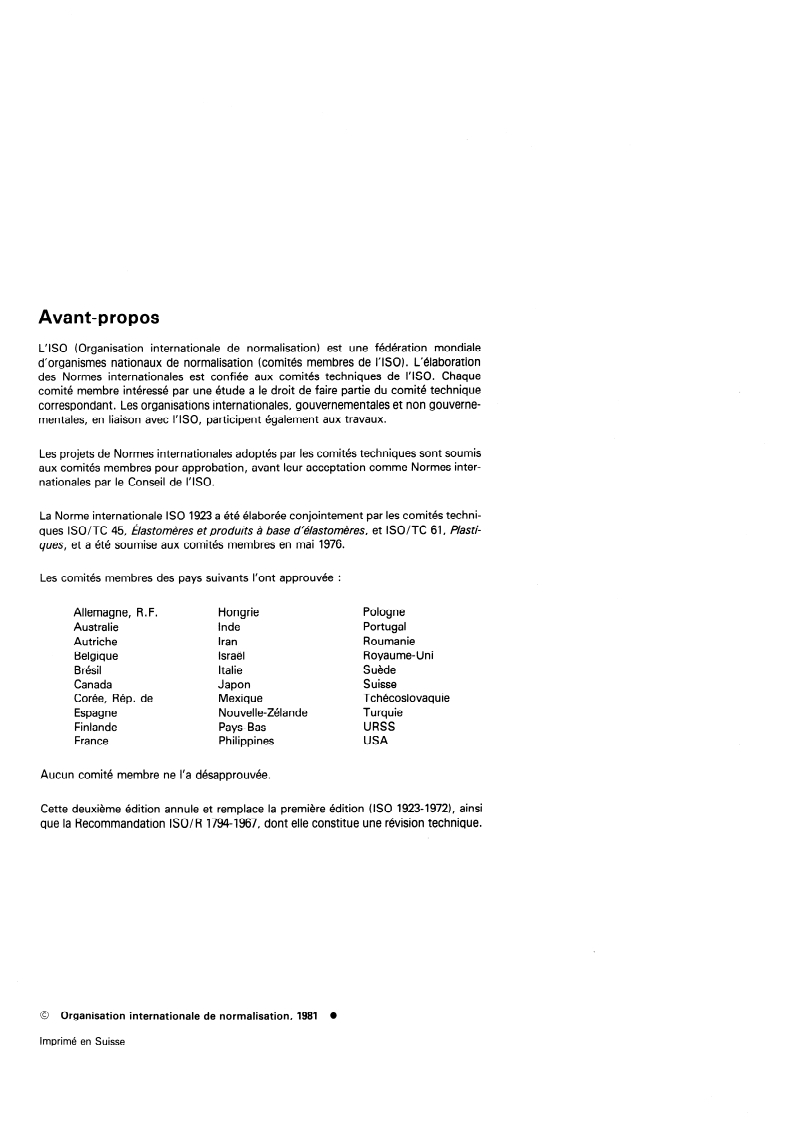

Avant-propos
L’lSO (Organisation internationale de normalisation) est une fédération mondiale

d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration

des Normes internationales est confiée aux comités techniques de I’ISO. Chaque

comité membre intéressé par une étude a le droit de faire partie du comité technique

correspondant. Les organisations internationales, gouvernementales et non gouverne-

mentales, en liaison avec I’ISO, participent également aux travaux.

Les projets de Normes internationales adoptés par les comités techniques sont soumis

aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.

La Norme internationale ISO 1923 a été élaborée conjointement par les comités techni-

ques ISO/TC 45, Qastomères et produits à base d’élastomères, et ISO/TC 61, Hasti-

crues, et a été soumise aux comités membres en mai 1976.
Les comités membres des pays suivants l’ont approuvée :
Allemagne, R. F. Hongrie Pologne
Australie Inde Portugal
Autriche Iran Roumanie
Belgique Israël Royaume-Uni
Suède
Brésil Italie
Canada Japon Suisse
Mexique Tchécoslovaquie
Corée, Rép. de
Espagne Nouvelle-Zélande Turquie
Finlande Pays- Bas URSS
France Philippines USA
Aucun comité membre ne l’a désapprouvée.

Cette deuxième édition annule et remplace la première édition (ISO 1923-19721, ainsi

que la Recommandation ISO/R 1794-1967, dont elle constitue une révision technique.

@ Organisation internationale de normalisation, 1981 0
imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 1923-1981 (F)
NORME INTERNATIONALE
Plastiques et caoutchoucs alvéolaires - Détermination
des dimensions linéaires

1 Objet et domaine d’application 3.4 Règle ou ruban métallique, gradué(e) en millimètres et

permettant la lecture avec une justesse de 0,5 mm.
La présente Norme internationale fixe les caractéristiques et le
choix du matériel de mesurage et du mode opératoire à suivre
pour la détermination des dimensions linéaires de plaques,
4 Mode opératoire
blocs ou éprouvettes en matériaux alvéolaires (souples et
rigides).
4.1 Choix du matériel de mesurage
2 Définition
Le choix du matériel de mesurage doit être fait en fonction de la
justesse correspondant aux dimensions à mesurer (voir le
Dans le cadre de la présente Norme internationale, la définition
tableau).
suivante est applicable :
a) Lorsqu’une justesse de 0,05 mm est exigée, utiliser le
dimension linéaire : Distance la plus courte mesurée avec un
micromètre a cadran (3.1) ou le palmer (3.2). L’emploi du
instrument mentionné dans le chapitre 3, entre deux points dis-
palmer est admis uniquement pour les éprouvettes de maté-
tincts, entre deux droites parallèles ou entre deux plans parallè-
riau alvéolaire rigide ayant une forme qui ne permet pas I’uti-
les délimités par les angles, les arêtes ou les faces de I’éprou-
lisation du micromètre à cadran.
vette du matériau alvéolaire.
Une justesse de 0,05 mm ne doit pas normalement être exi-
gée pour des dimensions supérieures à 10 mm.
3 Matériel de mesurage
b) Lorsqu’une justesse de 0,l mm est exigée, utiliser le
3.1 Micromètre à cadran, ayant une surface de mesure de
pied à coulisse (3.3).
10 cm2 environ.
Cette justesse de 0,l mm ne doit pas normalement être exi-
La pression exercée par la touche doit être de 100 $r 10 Pal) et
gée pour des dimensions supérieures à 100 mm.
la justesse de lecture doit être de 0,05 mm.
NOTE - Dans ce cas, il est également possible.d’utiliser le micro-
mètre à cadran ou le palmer (pour matériau alvéolaire rigide seule-
3.2 Palmer, dont la surface de mesure doit avoir un diamètre
ment), mais alors la justesse exigée ne doit pas être plus grande que
minimal de 5 mm et, en aucun cas, non inférieur à cinq fois le
celle du pied à coulisse.
diamètre moyen des alvéoles, permettant la lecture avec une
justesse de 0,05 mm. L’emploi du palmer est réservé aux maté-
c) Lorsqu’une justesse de 0,5 mm est exigée, utiliser la
riaux alvéolaires rigides, en raison de la difficulté à déterminer le
règle ou le ruban métallique (3.4).
début de compression d’un matériau alvéolaire souple.
NOTE - Dans ce cas, il est également possible d’utiliser le pied à
3.3 Pied à coulisse, ayant une graduation permettant la lec-
coulisse, mais alors la justesse exigée ne doit pas être plus grande
ture avec une justesse de 0,l mm. que celle de la règle ou du ruban métalliq
...

Norme internationale

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPO~HAR OPTAHM3A~MR fl0 CTAH~APTM3AWWORGANISATION INTERNATIONALE DE NORMALISATION

Plastiques et caoutchoucs alvéolaires - Détermination
des dimensions linéaires
Celular plastics and rubbers - De termina tion of linear dimensions
Deuxième édition - 1981-09-01
CDU 678496.8 : 531.71 Réf. no : ISO 19234981 (F)
Descripteurs : matériau alvéolaire, mesurage de dimension.
Prix basé sur 3 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’lSO (Organisation internationale de normalisation) est une fédération mondiale

d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration

des Normes internationales est confiée aux comités techniques de I’ISO. Chaque

comité membre intéressé par une étude a le droit de faire partie du comité technique

correspondant. Les organisations internationales, gouvernementales et non gouverne-

mentales, en liaison avec I’ISO, participent également aux travaux.

Les projets de Normes internationales adoptés par les comités techniques sont soumis

aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.

La Norme internationale ISO 1923 a été élaborée conjointement par les comités techni-

ques ISO/TC 45, Qastomères et produits à base d’élastomères, et ISO/TC 61, Hasti-

crues, et a été soumise aux comités membres en mai 1976.
Les comités membres des pays suivants l’ont approuvée :
Allemagne, R. F. Hongrie Pologne
Australie Inde Portugal
Autriche Iran Roumanie
Belgique Israël Royaume-Uni
Suède
Brésil Italie
Canada Japon Suisse
Mexique Tchécoslovaquie
Corée, Rép. de
Espagne Nouvelle-Zélande Turquie
Finlande Pays- Bas URSS
France Philippines USA
Aucun comité membre ne l’a désapprouvée.

Cette deuxième édition annule et remplace la première édition (ISO 1923-19721, ainsi

que la Recommandation ISO/R 1794-1967, dont elle constitue une révision technique.

@ Organisation internationale de normalisation, 1981 0
imprimé en Suisse
---------------------- Page: 2 ----------------------

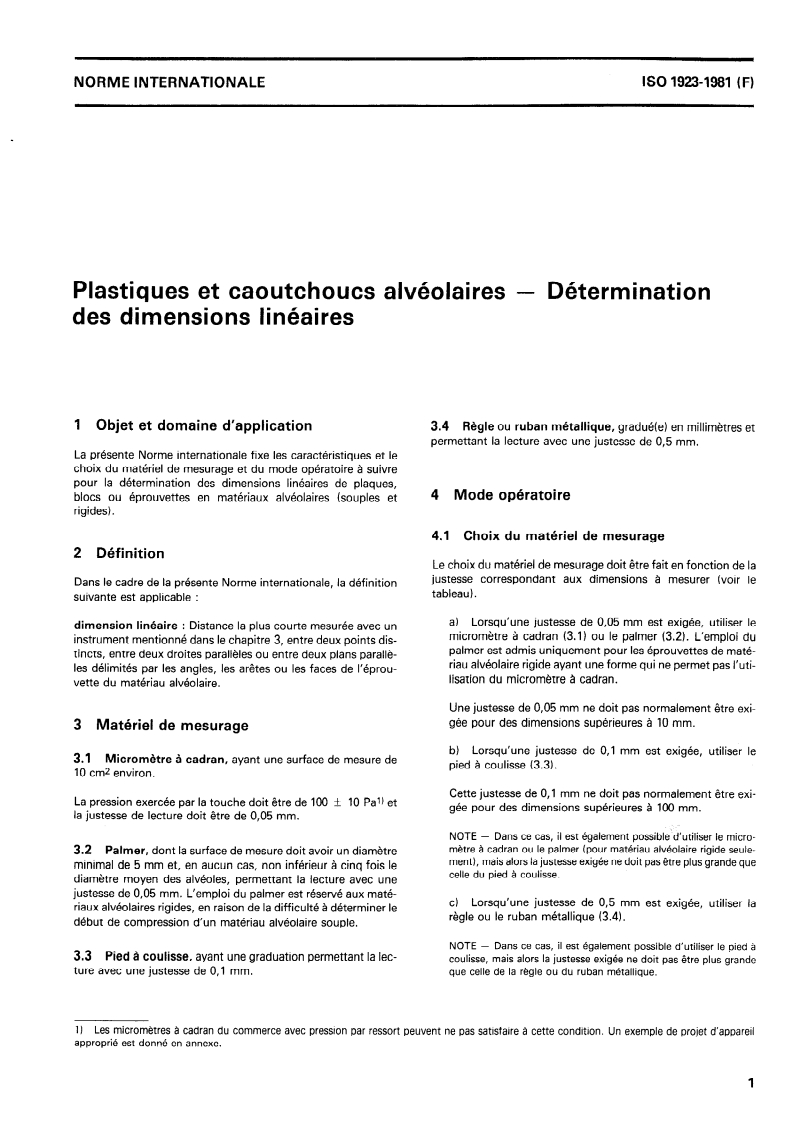

ISO 1923-1981 (F)
NORME INTERNATIONALE
Plastiques et caoutchoucs alvéolaires - Détermination
des dimensions linéaires

1 Objet et domaine d’application 3.4 Règle ou ruban métallique, gradué(e) en millimètres et

permettant la lecture avec une justesse de 0,5 mm.
La présente Norme internationale fixe les caractéristiques et le
choix du matériel de mesurage et du mode opératoire à suivre
pour la détermination des dimensions linéaires de plaques,
4 Mode opératoire
blocs ou éprouvettes en matériaux alvéolaires (souples et
rigides).
4.1 Choix du matériel de mesurage
2 Définition
Le choix du matériel de mesurage doit être fait en fonction de la
justesse correspondant aux dimensions à mesurer (voir le
Dans le cadre de la présente Norme internationale, la définition
tableau).
suivante est applicable :
a) Lorsqu’une justesse de 0,05 mm est exigée, utiliser le
dimension linéaire : Distance la plus courte mesurée avec un
micromètre a cadran (3.1) ou le palmer (3.2). L’emploi du
instrument mentionné dans le chapitre 3, entre deux points dis-
palmer est admis uniquement pour les éprouvettes de maté-
tincts, entre deux droites parallèles ou entre deux plans parallè-
riau alvéolaire rigide ayant une forme qui ne permet pas I’uti-
les délimités par les angles, les arêtes ou les faces de I’éprou-
lisation du micromètre à cadran.
vette du matériau alvéolaire.
Une justesse de 0,05 mm ne doit pas normalement être exi-
gée pour des dimensions supérieures à 10 mm.
3 Matériel de mesurage
b) Lorsqu’une justesse de 0,l mm est exigée, utiliser le
3.1 Micromètre à cadran, ayant une surface de mesure de
pied à coulisse (3.3).
10 cm2 environ.
Cette justesse de 0,l mm ne doit pas normalement être exi-
La pression exercée par la touche doit être de 100 $r 10 Pal) et
gée pour des dimensions supérieures à 100 mm.
la justesse de lecture doit être de 0,05 mm.
NOTE - Dans ce cas, il est également possible.d’utiliser le micro-
mètre à cadran ou le palmer (pour matériau alvéolaire rigide seule-
3.2 Palmer, dont la surface de mesure doit avoir un diamètre
ment), mais alors la justesse exigée ne doit pas être plus grande que
minimal de 5 mm et, en aucun cas, non inférieur à cinq fois le
celle du pied à coulisse.
diamètre moyen des alvéoles, permettant la lecture avec une
justesse de 0,05 mm. L’emploi du palmer est réservé aux maté-
c) Lorsqu’une justesse de 0,5 mm est exigée, utiliser la
riaux alvéolaires rigides, en raison de la difficulté à déterminer le
règle ou le ruban métallique (3.4).
début de compression d’un matériau alvéolaire souple.
NOTE - Dans ce cas, il est également possible d’utiliser le pied à
3.3 Pied à coulisse, ayant une graduation permettant la lec-
coulisse, mais alors la justesse exigée ne doit pas être plus grande
ture avec une justesse de 0,l mm. que celle de la règle ou du ruban métalliq
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
