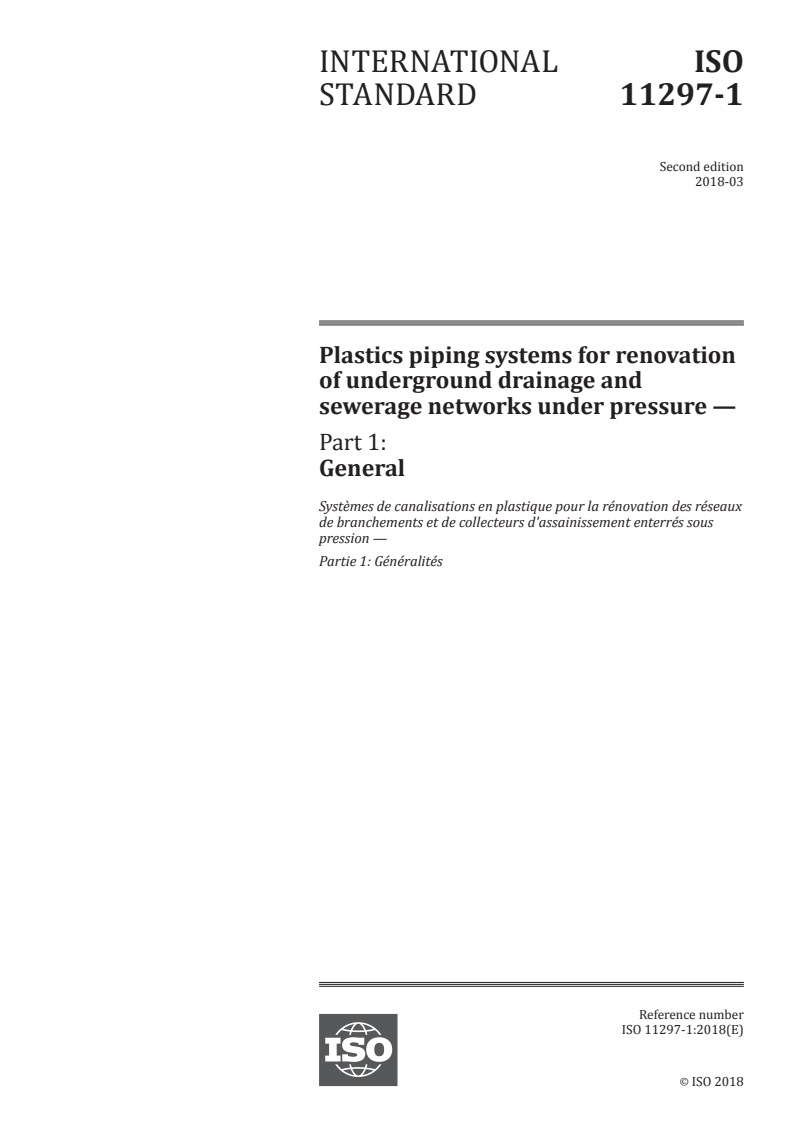

INTERNATIONAL ISO
STANDARD 11297-1
Second edition
2018-03
Plastics piping systems for renovation
of underground drainage and
sewerage networks under pressure —
Part 1:
General
Systèmes de canalisations en plastique pour la rénovation des réseaux
de branchements et de collecteurs d'assainissement enterrés sous
pression —
Partie 1: Généralités
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

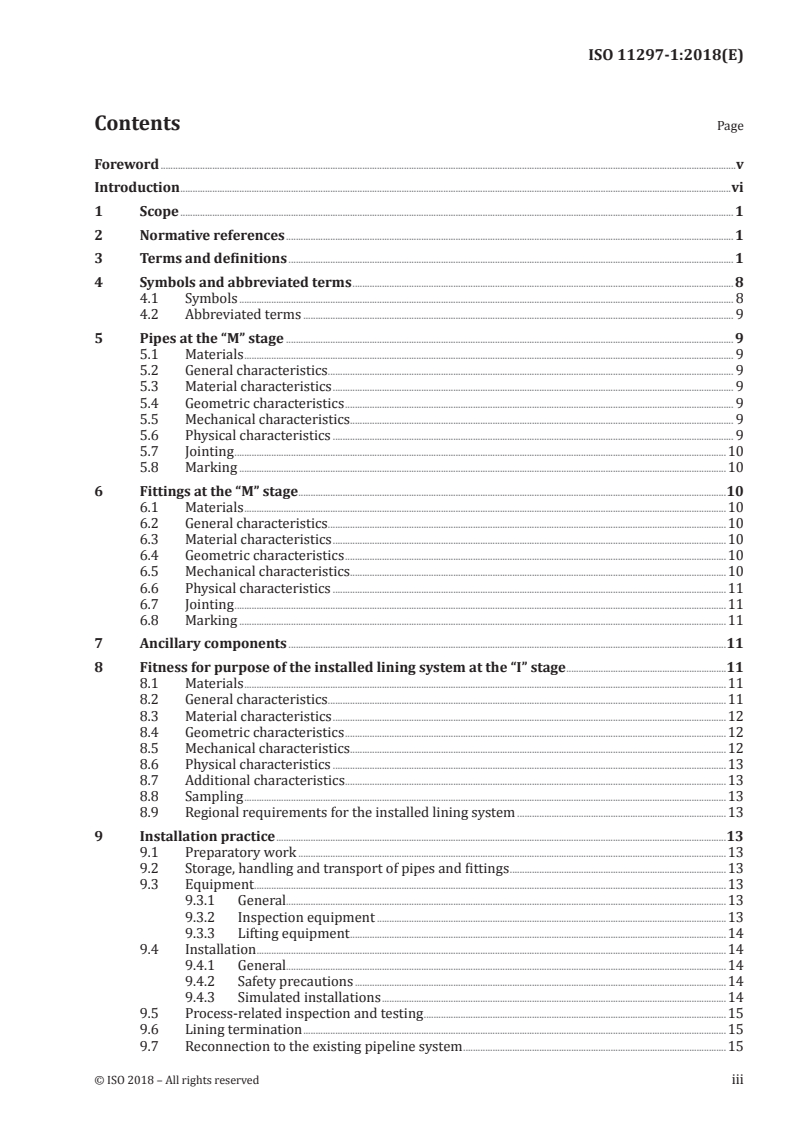

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and abbreviated terms . 8
4.1 Symbols . 8
4.2 Abbreviated terms . 9
5 Pipes at the “M” stage . 9
5.1 Materials . 9
5.2 General characteristics . 9
5.3 Material characteristics . 9
5.4 Geometric characteristics . 9
5.5 Mechanical characteristics. 9
5.6 Physical characteristics . 9
5.7 Jointing .10
5.8 Marking .10
6 Fittings at the “M” stage .10
6.1 Materials .10
6.2 General characteristics .10
6.3 Material characteristics .10
6.4 Geometric characteristics .10
6.5 Mechanical characteristics.10
6.6 Physical characteristics .11
6.7 Jointing .11
6.8 Marking .11
7 Ancillary components .11
8 Fitness for purpose of the installed lining system at the “I” stage .11
8.1 Materials .11
8.2 General characteristics .11
8.3 Material characteristics .12
8.4 Geometric characteristics .12
8.5 Mechanical characteristics.12
8.6 Physical characteristics .13
8.7 Additional characteristics .13
8.8 Sampling .13
8.9 Regional requirements for the installed lining system .13
9 Installation practice .13
9.1 Preparatory work .13
9.2 Storage, handling and transport of pipes and fittings .13
9.3 Equipment .13
9.3.1 General.13
9.3.2 Inspection equipment .13
9.3.3 Lifting equipment .14
9.4 Installation .14
9.4.1 General.14
9.4.2 Safety precautions .14
9.4.3 Simulated installations .14
9.5 Process-related inspection and testing .15
9.6 Lining termination .15
9.7 Reconnection to the existing pipeline system .15
9.8 Final inspection and testing .15
9.9 Documentation .15
Bibliography .16
iv © ISO 2018 – All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for
the transport of fluids, Subcommittee SC 8, Rehabilitation of pipeline systems.
This second edition cancels and replaces the first edition (ISO 11297-1:2013), which has been technically
revised. The main changes are in Clauses 2, 3.1, 3.2, 3.3, 4.2, and 8.9, and Figures 1 and 2.
A list of all parts in the ISO 11297 series can be found on the ISO website.
Introduction
This document is a part of a System Standard for plastics piping systems of various materials used for
the renovation of existing pipelines in a specified application area. System Standards for renovation
deal with the following applications:
— ISO 11296: Plastics piping systems for renovation of underground non-pressure drainage and sewerage
networks;
— ISO 11297: Plastics piping systems for renovation of underground drainage and sewerage networks
under pressure (this document);
— ISO 11298: Plastics piping systems for renovation of underground water supply networks;
— ISO 11299: Plastics piping systems for renovation of underground gas supply networks.
These System Standards are distinguished from those for conventionally installed plastics piping
systems by the requirement to verify certain characteristics in the as-installed condition, after site
processing. This is in addition to specifying requirements for plastics piping system components as
manufactured.
Each of the System Standards comprises a:
— Part 1: General (this document)
and all applicable renovation technique family-related parts, which for drainage and sewerage networks
under pressure include or potentially include the following:
— Part 2: Lining with continuous pipes;
— Part 3: Lining with close-fit pipes;
— Part 4: Lining with cured-in-place pipes;
— Part 5: Lining with discrete pipes;
— Part 6: Lining with adhesive-backed hoses.
The requirements for any given renovation technique family are specified in Part 1, applied in
conjunction with the relevant other part. For example, this part of ISO 11297 and ISO 11297-3 specify
the requirements relating to lining with close-fit pipes. For complementary information, see ISO 11295.
Not all technique families are pertinent to every area of application and this is reflected in the part
numbers included in each System Standard.
A consistent structure of clause headings has been adopted for all parts of ISO 11297, in order to
facilitate direct comparisons across renovation technique families.
Figure 1 shows the common part and clause structure and the relationship between ISO 11297 and the
System Standards for other application areas.
vi © ISO 2018 – All rights reserved
Figure 1 — Format of the renovation system standards
INTERNATIONAL STANDARD ISO 11297-1:2018(E)
Plastics piping systems for renovation of underground
drainage and sewerage networks under pressure —
Part 1:
General
1 Scope
This document specifies the requirements and test methods for plastics piping systems intended to be
used for the renovation of underground drainage and sewerage networks under pressure, including
both hydraulically and pneumatically pressurized systems. It is applicable to pipes and fittings, as
manufactured, as well as to the installed lining system. It is not applicable to the existing pipeline or
any non-structural sprayed coatings or annular filler.
This document gives the general requirements common to all relevant renovation techniques.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4633, Rubber seals — Joint rings for water supply, drainage and sewerage pipelines — Specification for
materials
EN 681-1, Elastomeric seals — Material requirements for pipe joint seals used in water and drainage
applications — Part 1: Vulcanized rubber
EN 681-2, Elastomeric seals — Material requirements for pipe joint seals used in water and drainage
applications — Part 2: Thermoplastic elastomers
EN 681-3, Elastomeric seals — Material requirements for pipe joint seals used in water and drainage
applications — Part 3: Cellular materials of vulcanized rubber
EN 681-4, Elastomeric seals — Material requirements for pipe joint seals used in water and drainage
applications — Part 4: Cast polyurethane sealing elements
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1 General
3.1.1
pipeline system
interconnecting pipe network for the conveyance of fluids
3.1.2
rehabilitation
measures for restoring or upgrading the performance of existing systems, including renovation, repair
and replacement
3.1.3
renovation
work incorporating all or part of the original fabric of the pipeline, by means of which its current
performance is improved
3.1.4
replacement
construction of a new pipeline, on or off the line of an existing pipeline, where the function of the new
pipeline system incorporates that of the old
3.1.5
maintenance
routine work undertaken to ensure the existing performance of an asset
3.1.6
repair
rectification of local damage
3.1.7
lining pipe
pipe inserted for renovation purposes
3.1.8
liner
lining pipe after installation
3.1.9
lining system
lining pipe and all relevant fittings for insertion into an existing pipeline for the purposes of renovation
3.1.10
renovated pipeline system
existing pipeline system plus the installed lining system used to renovate it, as well as any grout or
other annular filling material used
3.1.11
characteristic
property, dimension or other feature of a material or component
3.1.12
declared value
limiting value of a characteristic declared in advance by the lining system supplier, which becomes the
requirement for the purposes of assessment of conformity
3.1.13
annular filler
material for grouting annular space between existing pipeline and lining system
3.1.14
grouting
process of filling voids around the lining system
2 © ISO 2018 – All rights reserved
3.1.15
system test pressure
STP
hydrostatic pressure applied to the installed pipeline system in order to ensure its integrity and
leaktightness
3.1.16
simulated installation
installation of a lining system into a simulated host pipeline, using representative equipment and
processes, to provide samples for testing which are representative of an actual installation
3.1.17
simulated host pipeline
section of pipeline, which is not part of an operational network, but which replicates the environment of
an operational network
3.1.18
technique family
group of renovation techniques which are considered to have common characteristics for
standardization purposes
3.1.19
independent pressure pipe liner
liner capable on its own of resisting without failure all applicable internal loads throughout its design life
3.1.20
interactive pressure pipe liner
liner which relies on the existing pipeline for some measure of radial support in order to resist without
failure all applicable internal loads throughout its design life
3.1.21
fully structural renovation
use of an independent pressure pipe liner, which is capable of resisting all external loads irrespective of
the condition of the existing pipeline
3.1.22
semi-structural renovation
use of an interactive pressure pipe liner which is capable of long-term hole and gap spanning at
operational pressure
3.1.23
type testing
testing performed to prove that a material, component, joint or assembly is capable of conforming to
the requirements given in the applicable standard
3.1.24
CCTV
system comprised of cameras, recorders, interconnections and displays that are used to inspect
pipelines
3.2 Techniques
The various techniques for renovation of underground drainage and sewerage networks under
pressure, within the scope of pipeline rehabilitation techniques generally, are shown schematically
in Figure 2. For definitions of standardized renovation techniques shown in Figure 2, but outside the
scope of this document, see ISO 11295.
3.2.1
lining with continuous pipes
lining with pipe made continuous prior to insertion, where the diameter of the lining pipe remains
unchanged
3.2.2
lining with close-fit pipes
lining with a continuous pipe, of which the cross-section is reduced to facilitate installation and
...

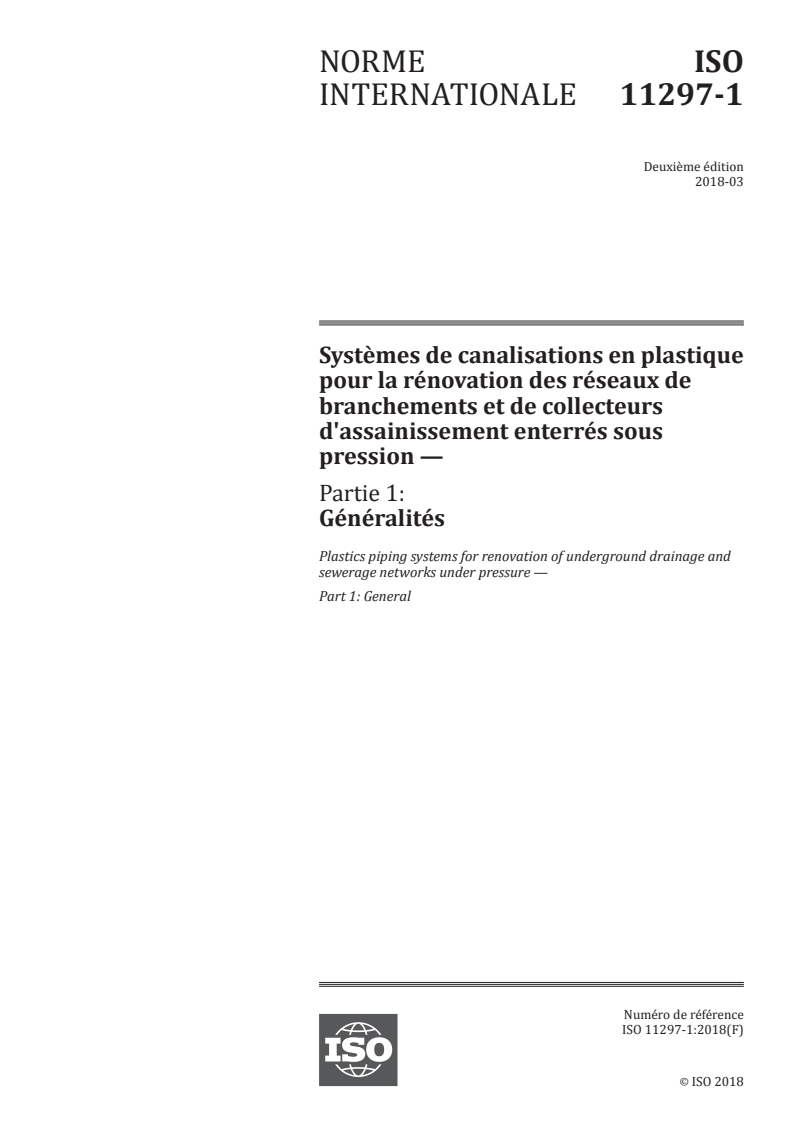

NORME ISO
INTERNATIONALE 11297-1
Deuxième édition
2018-03
Systèmes de canalisations en plastique
pour la rénovation des réseaux de
branchements et de collecteurs
d'assainissement enterrés sous
pression —
Partie 1:
Généralités
Plastics piping systems for renovation of underground drainage and
sewerage networks under pressure —
Part 1: General
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

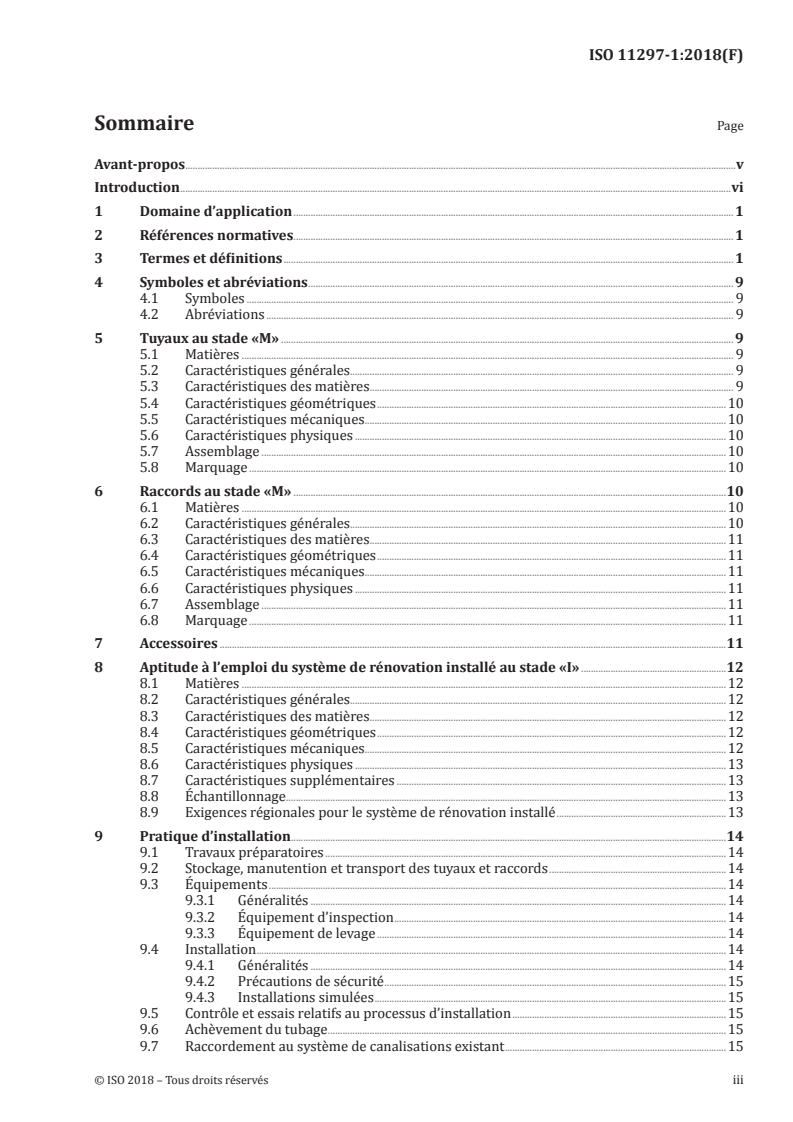

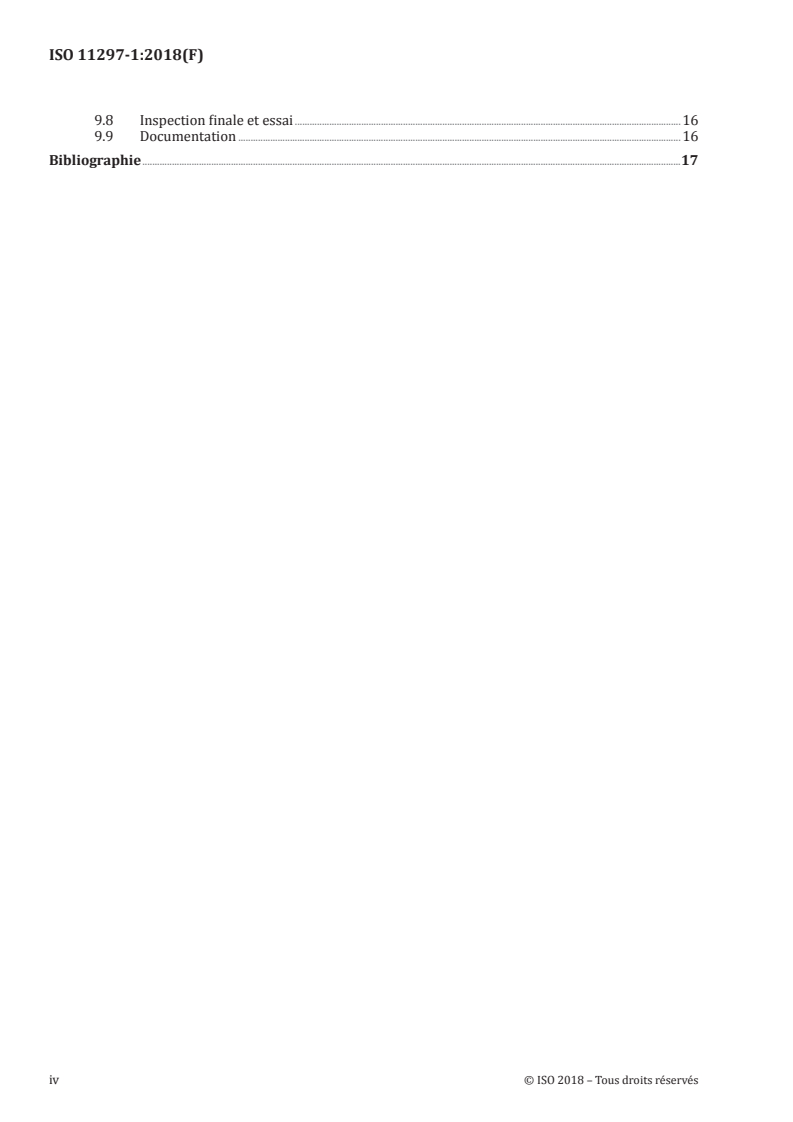

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et abréviations . 9
4.1 Symboles . 9
4.2 Abréviations . 9
5 Tuyaux au stade «M» . 9
5.1 Matières . 9
5.2 Caractéristiques générales. 9
5.3 Caractéristiques des matières . 9
5.4 Caractéristiques géométriques .10
5.5 Caractéristiques mécaniques .10
5.6 Caractéristiques physiques .10
5.7 Assemblage .10
5.8 Marquage .10
6 Raccords au stade «M» .10
6.1 Matières .10
6.2 Caractéristiques générales.10
6.3 Caractéristiques des matières .11
6.4 Caractéristiques géométriques .11
6.5 Caractéristiques mécaniques .11
6.6 Caractéristiques physiques .11
6.7 Assemblage .11
6.8 Marquage .11
7 Accessoires .11
8 Aptitude à l’emploi du système de rénovation installé au stade «I» .12
8.1 Matières .12
8.2 Caractéristiques générales.12
8.3 Caractéristiques des matières .12
8.4 Caractéristiques géométriques .12
8.5 Caractéristiques mécaniques .12
8.6 Caractéristiques physiques .13
8.7 Caractéristiques supplémentaires .13
8.8 Échantillonnage .13
8.9 Exigences régionales pour le système de rénovation installé .13
9 Pratique d’installation .14
9.1 Travaux préparatoires .14
9.2 Stockage, manutention et transport des tuyaux et raccords .14
9.3 Équipements .14
9.3.1 Généralités .14
9.3.2 Équipement d’inspection .14
9.3.3 Équipement de levage .14
9.4 Installation .14
9.4.1 Généralités .14
9.4.2 Précautions de sécurité .15
9.4.3 Installations simulées .15
9.5 Contrôle et essais relatifs au processus d’installation .15
9.6 Achèvement du tubage .15
9.7 Raccordement au système de canalisations existant .15
9.8 Inspection finale et essai .16
9.9 Documentation .16
Bibliographie .17
iv © ISO 2018 – Tous droits réservés
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 138, Tubes, raccords et robinetterie
en matières plastiques pour le transport des fluides, Sous-comité SC 8, Réhabilitation des systèmes de
canalisations.
Cette deuxième édition annule et remplace la première édition (ISO 11297-1:2013), qui a fait l'objet
d'une révision technique. Les principales modifications concernent les Articles 2, 3.1, 3.2, 3.3, 4.2 et 8.9
ainsi que les Figures 1 et 2.
Une liste de toutes les parties de la série ISO 11297 est disponible sur le site web de l’ISO.
Introduction
Le présent document est une partie d’une Norme de Système pour les systèmes de canalisations en
plastique à base de matières variées, utilisés pour la rénovation de canalisations existantes pour une
zone d’application spécifiée. Les Normes de Systèmes pour la rénovation traitent des applications
suivantes:
— ISO 11296: Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et
de collecteurs d’assainissement enterrés sans pression;
— ISO 11297: Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et
de collecteurs d’assainissement enterrés sous pression (le présent document);
— ISO 11298: Systèmes de canalisations en plastique pour la rénovation des réseaux d’alimentation en eau
enterrés;
— ISO 11299, Systèmes de canalisations en plastique pour la rénovation des réseaux enterrés de
distribution de gaz.
Ces Normes de Systèmes se distinguent des normes relatives aux systèmes de canalisations en plastique
installées traditionnellement par des exigences de vérification de certaines caractéristiques liées aux
conditions d’installation «tel qu’installé», après mise en œuvre sur le site. Cela s’ajoute aux exigences
spécifiques pour les composants du système de canalisations en plastique «tels que fabriqués».
Chacune des Normes de Systèmes comprend une:
— Partie 1: Généralités (le présent document);
et des parties relatives à toutes les familles de techniques de rénovation applicables qui, pour les
réseaux de branchements et de collecteurs d’assainissement sous pression, comprennent ou peuvent
comprendre ce qui suit:
— Partie 2: Tubage par tuyau continu avec espace annulaire;
— Partie 3: Tubage par tuyau continu sans espace annulaire;
— Partie 4: Tubage continu polymérisé en place;
— Partie 5: Tubage par tuyaux courts avec espace annulaire;
— Partie 6: Tubage par gaines souples revêtues d’un adhésif.
Les exigences applicables à toute famille de techniques de rénovation donnée sont indiquées dans la
Partie 1, appliquée conjointement avec l’autre partie concernée. Par exemple, la présente partie de
l’ISO 11297 et l’ISO 11297-3 spécifient toutes deux les exigences se rapportant au tubage par tuyau
continu sans espace annulaire. Pour toute information complémentaire, voir l’ISO 11295. Toutes les
familles de techniques ne sont pas applicables pour chaque domaine d’application et cela se reflète dans
les numéros de parties compris dans chaque Norme de Système.
Une structure cohérente des titres des articles a été adoptée pour toutes les parties de l’ISO 11297 afin
de faciliter des comparaisons directes entre les différentes familles de techniques de rénovation.
La Figure 1 illustre la structure commune des parties et des articles et la relation entre l’ISO 11297 et
les Normes de Systèmes concernant d’autres domaines d’application.
vi © ISO 2018 – Tous droits réservés
Figure 1 — Présentation des Normes de Systèmes de rénovation
NORME INTERNATIONALE ISO 11297-1:2018(F)
Systèmes de canalisations en plastique pour la rénovation
des réseaux de branchements et de collecteurs
d'assainissement enterrés sous pression —
Partie 1:
Généralités
1 Domaine d’application
Le présent document spécifie les exigences et les méthodes d’essai des systèmes de canalisations en
plastique destinés à être utilisés pour la rénovation des réseaux de branchements et de collecteurs
d’assainissement enterrés sous pression, y compris les systèmes pressurisés hydrauliquement et
pneumatiquement. Il s’applique aux tuyaux et raccords, tels que fabriqués, ainsi qu’au système de
rénovation installé. Il ne s’applique pas à la canalisation existante, aux enduits projetés non structurels,
ni à tout matériau de remplissage annulaire.
Le présent document donne les exigences générales communes à toutes les techniques de rénovation
pertinentes.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 4633, Garnitures étanches en caoutchouc — Garnitures de joints de canalisations d’adduction et
d’évacuation d’eau (égouts inclus) — Spécification des matériaux
EN 681-1, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 1:
Caoutchouc vulcanisé
EN 681-2, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 2:
Elastomères thermoplastiques
EN 681-3, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 3:
Matériaux cellulaires en caoutchouc vulcanisé
EN 681-4, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 4:
Polyuréthane moulé
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l'adresse http:// www .iso .org/ obp
3.1 Généralités
3.1.1
système de canalisations
ensemble de canalisations connectées pour le transport de fluides
3.1.2
réhabilitation
mesure de remise en état ou d’amélioration de la performance d’un système de canalisations existant,
comprenant la rénovation, la réparation et le remplacement
3.1.3
rénovation
travaux concernant la totalité ou une partie de la structure d’origine de la canalisation, grâce auxquels
ses performances actuelles sont améliorées
3.1.4
remplacement
mise en place d’une nouvelle canalisation sur ou hors ligne d’une canalisation existante, le nouveau
système de canalisations assurant la fonction de l'ancien
3.1.5
maintenance
travaux de routine réalisés pour assurer la continuité des performances d’un bien
3.1.6
réparation
rectification d’une détérioration locale
3.1.7
tuyau de rénovation
tuyau introduit à des fins de rénovation
3.1.8
tubage
tuyau de rénovation après installation
3.1.9
système de rénovation
tuyau de rénovation et tous les raccords correspondants insérés dans une canalisation existante pour
les besoins d’une rénovation
3.1.10
système de canalisations rénovées
système de canalisations existant incluant le système de rénovation installé utilisé pour le rénover, y
compris tout matériau injecté ou tout autre matériau de remplissage annulaire utilisé
3.1.11
caractéristique
propriété, dimension ou autre caractéristique d’une matière/d’un matériau ou d’un composant
2 © ISO 2018 – Tous droits réservés
3.1.12
valeur déclarée
valeur limite d’une caractéristique, déclarée à l’avance par le fournisseur du système de rénovation, qui
devient l’exigence pour les besoins de l’évaluation de la conformité
3.1.13
matériau de remplissage annulaire
matériau pour injection dans l’espace annulaire entre la canalisation existante et le système de
rénovation
3.1.14
injection
procédé de remplissage des vides autour du système de rénovation
3.1.15
pression d’essai du système
STP
pression hydrostatique appliquée au système de canalisations installé de manière à garantir son
intégrité et son étanchéité
3.1.16
installation simulée
mise en œuvre d’un système de rénovation à l’intérieur d’une canalisation de simulation en utilisant
un équipement et des processus représentatifs, de manière à fournir des échantillons pour essai
représentatifs d’une installation réelle
3.1.17
canalisation de simulation
tronçon de canalisation qui ne fait pas partie d’un réseau opérationnel mais qui reproduit
l’environnement d’un réseau opérationnel
3.1.18
famille de techniques
groupement de techniques de rénovation considérées comme présentant des caractéristiques
communes pour des besoins de normalisation
3.1.19
tubage autostructurant
tubage capable en lui-même de résister sans défaillance à toutes les charges internes applicables durant
toute sa durée de vie théorique
3.1.20
tubage nécessitant le maintien de l’enveloppe
tubage qui a recours à la canalisation existante dans une certaine mesure comme support radial en
vue de résister sans défaillance à toutes les charges internes applicables durant toute sa durée de vie
théorique
3.1.21
rénovation entièrement structurelle
utilisation d’un tubage autostructurant, capable de résister à toutes les charges extérieures
indépendamment des condition de la canalisation existante
3.1.22
rénovation semi-structurelle
utilisation d’un tubage nécessitant le maintien de l’enveloppe capable de couvrir les trous et les écarts à
long terme à la pression opérationnelle
3.1.23
essai de type
essai entrepris pour prouver qu’une matière, un composant, un assemblage ou un montage est apte à
remplir les exigences énoncées dans la norme applicable
3.1.24
CCTV
système comprenant des caméras, des enregistreurs, des interconnections et des écrans utilisés pour
inspecter les canalisations
3.2 Techniques
Les différentes techniques de rénovation des réseaux de branchements et de collecteurs d’assainissement
enterrés sous pression, généralement dans le domaine des techniques de réhabilitation de canalisations,
sont présentées schématiquement à la Figure 2. Pour les définitions des techniques de rénovation
normalisées données à la Figure 2, mais en dehors du domaine d’application du présent document, voir
l’ISO 11295.
3.2.1
tubage par tuyau continu avec espace annulaire
tubage réalisé à l’aide d’un tuyau rendu continu avant son insertion, le diamètre du tuyau de rénovation
restant inchangé
3.2.2
tubage par tuyau continu sans espace annulaire
tubage par tuyau continu dont la section transversale est réduite pour faciliter l’installation et ramenée
à son diamètre initial après installation pour assurer un contact continu avec la canalisation existante
Note 1 à l'article: Il existe deux possibilités pour parvenir à réduire la section transversale:
— une réduction dans l’usine de fabrication de tuyaux, le tuyau est généralement livré en bobine sur un touret
d’où il est introduit directement,
— une réduction sur site, en général le tuyau passe dans le matériel de réduction et il est introduit simultanément
en continu.
3.2.3
tubage continu polymérisé en place
mise en place d’une chemise souple imprégnée d’une résine thermodurcissable, produisant un tube
après polymérisation de la résine
3.2.4
tubage par tuyaux courts avec espace annulaire
tubage réalisé à l’aide de tuyaux plus courts que le tronçon à rénover, qui sont assemblés pour constituer
un tube continu uniquem
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
