ISO 10545-10:2021

Ceramic tiles - Part 10: Determination of moisture expansion

This document specifies a method for determining the moisture expansion of ceramic tiles.

Carreaux et dalles céramiques — Partie 10: Détermination de la dilatation à l'humidité

Le présent document prescrit une méthode pour la détermination de la dilatation à l’humidité des carreaux céramiques.

General Information

• Status: Published
• Publication Date: 27-Jun-2021
• ICS: 91.100.23 - Ceramic tiles
• Technical Committee: ISO/TC 189 - Ceramic tile
• Drafting Committee: ISO/TC 189/WG 1 - Test methods
• Current Stage: 6060 - International Standard published
• Start Date: 28-Jun-2021
• Due Date: 03-Jan-2022
• Completion Date: 28-Jun-2021

Relations

• Consolidates: ISO 19343:2017 - Microbiology of the food chain - Detection and quantification of histamine in fish and fishery products - HPLC method
• Effective Date: 06-Jun-2022
• Revises: ISO 10545-10:1995 - Ceramic tiles - Part 10: Determination of moisture expansion
• Effective Date: 10-Sep-2016

Overview

ISO 10545-10:2021 is an international standard that specifies a precise method for determining the moisture expansion of ceramic tiles. Moisture expansion refers to the dimensional changes ceramic tiles undergo when exposed to moisture, particularly accelerated expansion caused by immersion in boiling water. This standard ensures consistent measurement procedures to assess this important physical property, which impacts tile performance and installation quality.

Developed by ISO Technical Committee ISO/TC 189 in collaboration with CEN/TC 67, the second edition of this standard updates and refines previous methods to provide reliable, reproducible test results that support quality control, product development, and compliance verification in the ceramics industry.

Key Topics

• Test Principle: The method measures the proportional change in the length of reheated ceramic tiles after immersion in boiling water for 24 hours. This accelerated testing simulates moisture-related effects to predict tile behavior in use.

• Test Specimens: Whole tiles or cut specimens fitting size criteria are tested. Tiles with nominal areas ≤3600 cm² are generally tested whole, while larger tiles require specimens cut from the center with minimum dimensions.

• Apparatus Required:

  • Measuring frame with micrometer or precise dial gauge (accuracy ≥0.01%)
  • Nickel steel (Invar) reference bars
  • Kiln capable of 600 °C firing with controlled heating rates
  • Boiling apparatus for maintaining distilled or deionized water at boiling temperature for the test duration

• Procedure:

  1. Refiring specimens in a kiln at controlled rates to stabilize their structure
  2. Measuring initial length under stabilized ambient conditions
  3. Immersing in boiling water for 24 hours without contact between specimens or container walls
  4. Measuring length after boiling to determine dimensional changes

• Results Expression: Moisture expansion is calculated as the proportional change in length, expressed either in millimeters per meter or as a percentage using standard formulas to support benchmarking and specification adherence.

• Test Reporting: The report must include references to the standard, descriptions of tiles and specimen sizes, individual and average moisture expansion results, with emphasis on the maximum values recorded.

• Additional Remarks: Annex A discusses typical moisture expansion behavior, noting that most glazed and unglazed tiles show negligible natural expansion. However, expansions beyond 0.06% may cause issues in the presence of inadequate fixing or climatic variations, especially on fresh concrete substrates.

Applications

ISO 10545-10:2021 serves multiple practical purposes in ceramic tile manufacturing and construction:

• Quality Control: Manufacturers can ensure tiles meet design specifications for moisture stability, minimizing risks of warping or failure after installation.

• Product Development: R&D teams use the method to test new ceramic compositions or glazing treatments for robustness against moisture-induced deformation.

• Contractor Assurance: Builders and installers gain confidence in tile performance, especially in wet environments or where substrates might influence tile behavior.

• Standards Compliance: Supports certification processes and regulatory checks by providing a standardized test method that is internationally recognized.

• Troubleshooting: Helps diagnose installation failures linked to moisture expansion, informing better fixing practices and substrate preparation.

Related Standards

ISO 10545-10:2021 forms part of the comprehensive ISO 10545 series on ceramic tile testing, which covers:

• Dimensional and surface quality (ISO 10545-2)
• Water absorption (ISO 10545-3)
• Breaking strength and modulus of rupture (ISO 10545-4)
• Resistance to thermal shock (ISO 10545-9)
• Chemical resistance (ISO 10545-13)

Together, these standards provide a robust framework for evaluating ceramic tile properties to ensure durability, safety, and aesthetic integrity.

---

Keywords: ISO 10545-10, ceramic tiles, moisture expansion, tile testing, dimensional stability, moisture-induced deformation, tile quality control, boiler water immersion test, tile standards, ISO ceramic tile testing, moisture expansion measurement.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 10545-10
Second edition
2021-06
Corrected version
2021-09
Ceramic tiles —
Part 10:
Determination of moisture expansion
Carreaux et dalles céramiques —
Partie 10: Détermination de la dilatation à l'humidité
Reference number
©
ISO 2021
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 1
6 Test specimens. 2
7 Procedure. 2
7.1 Refiring . 2
7.2 Treatment in boiling water . 2
8 Expression of results . 2
9 Test report . 3
Annex A (informative) Remarks on the moisture expansion of ceramic tiles .4

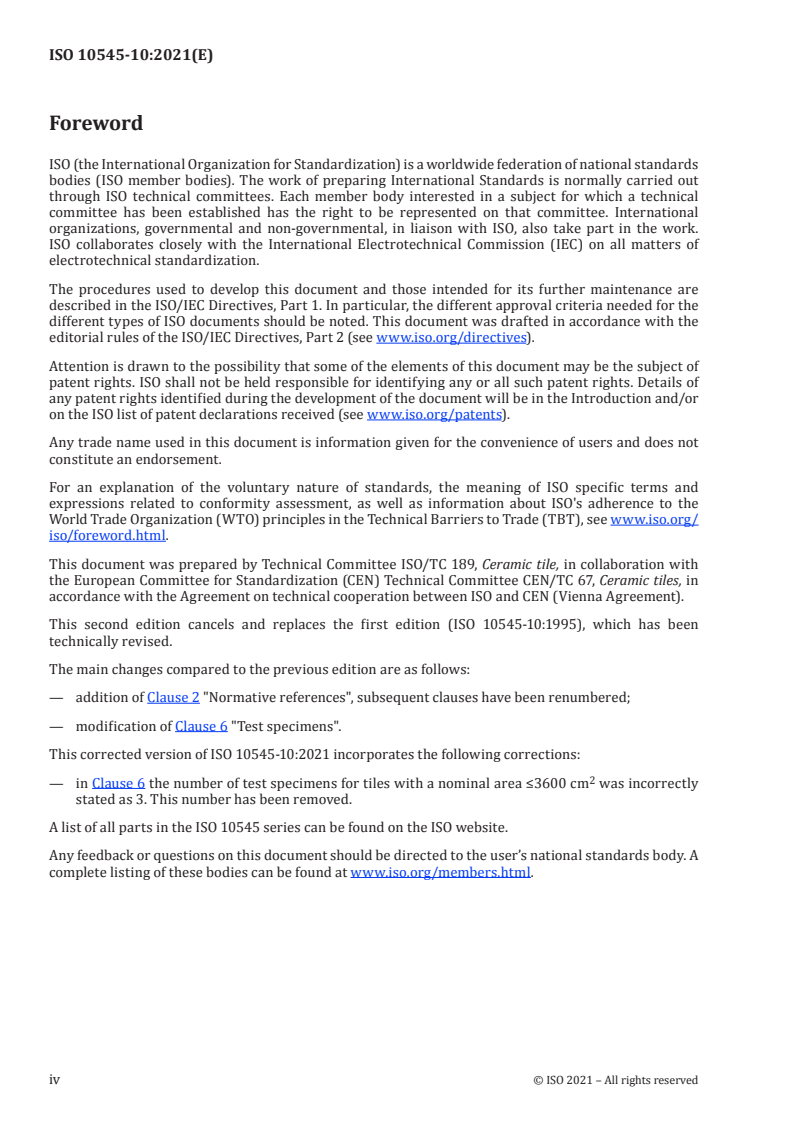

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 189, Ceramic tile, in collaboration with
the European Committee for Standardization (CEN) Technical Committee CEN/TC 67, Ceramic tiles, in
accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 10545-10:1995), which has been
technically revised.
The main changes compared to the previous edition are as follows:
— addition of Clause 2 "Normative references", subsequent clauses have been renumbered;
— modification of Clause 6 "Test specimens".
This corre
...

NORME ISO
INTERNATIONALE 10545-10
Deuxième édition
2021-06
Version corrigée
2021-09
Carreaux et dalles céramiques —
Partie 10:
Détermination de la dilatation à
l'humidité
Ceramic tiles —
Part 10: Determination of moisture expansion
Numéro de référence
©
ISO 2021
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage . 1
6 Éprouvettes . 2
7 Mode opératoire. 2
7.1 Recuisson . 2
7.2 Traitement à l'eau bouillante . 2
8 Expression des résultats. 3
9 Rapport d’essai . 3
Annexe A (informative) Remarques sur la dilatation à l’humidité de carreaux céramiques .4

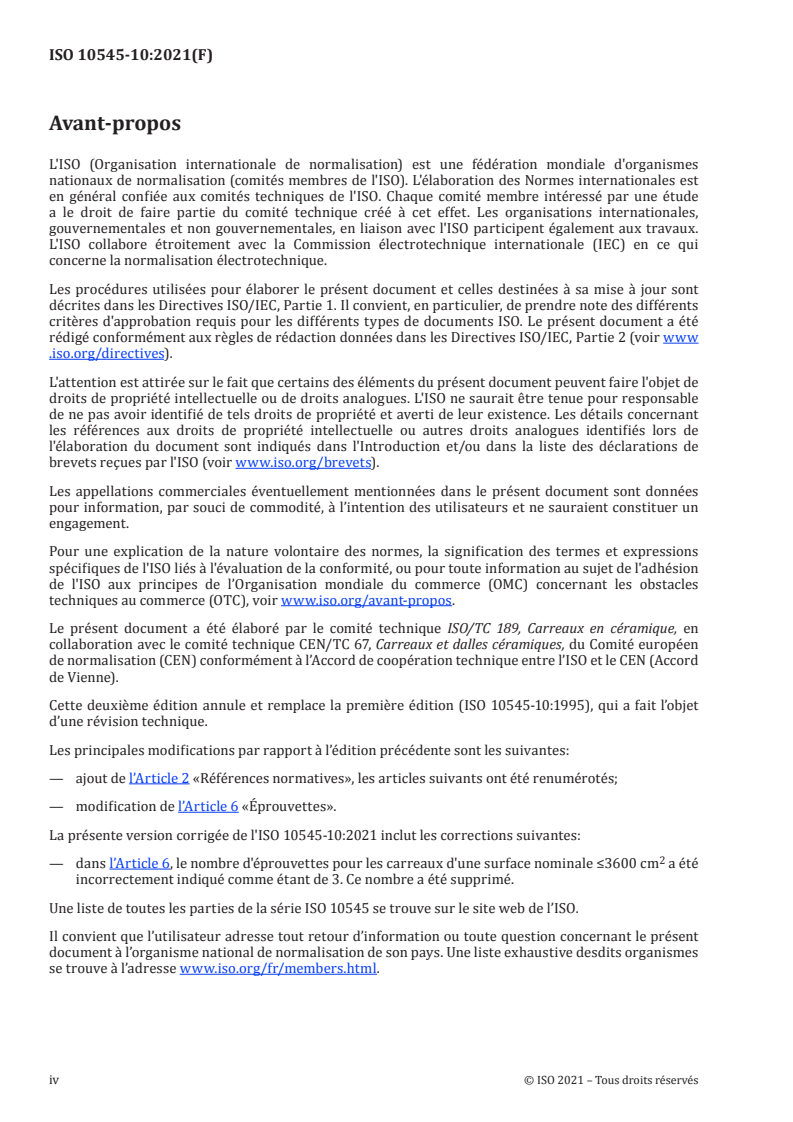

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 189, Carreaux en céramique, en
collaboration avec le comité technique CEN/TC 67, Carreaux et dalles céramiques, du Comité européen
de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord
de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 10545-10:1995), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— ajout de l’Article 2 «Références normatives», les articles suivants ont été renumérotés;
— modification de l’Article 6 «Éprouvettes».
La présente version corrigée de l'ISO 10545-10:2021 inclut les corrections suivantes:
— dans l’Article 6, le nombre d'éprouvettes pour les carreaux d'une surface nominale ≤3600 cm a été
incorrectement indiqué comme étant de 3. Ce nombre a été supprimé.
Une liste de toutes les parties de la série IS
...
