ISO 10380:2012

Pipework - Corrugated metal hoses and hose assemblies

ISO 10380:2012 specifies the minimum requirements for the design, manufacture, testing and installation of corrugated metal hose and metal hose assemblies.

Tuyauteries — Tuyaux et tuyauteries métalliques flexibles onduleux

L'ISO 10380:2012 spécifie les exigences minimales pour la conception, la fabrication, l'essai et l'installation des tuyaux et tuyauteries métalliques flexibles onduleux.

General Information

• Status: Published
• Publication Date: 27-Sep-2012
• ICS: 23.040.70 - Hoses and hose assemblies
• Technical Committee: ISO/TC 5/SC 11 - Metal hoses and expansion joints
• Drafting Committee: ISO/TC 5/SC 11 - Metal hoses and expansion joints
• Current Stage: 9093 - International Standard confirmed
• Start Date: 17-Mar-2023
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 10380:2003 - Pipework - Corrugated metal hoses and hose assemblies
• Effective Date: 28-Feb-2009

Overview

ISO 10380:2012 - Pipework: Corrugated metal hoses and hose assemblies - specifies the minimum requirements for design, manufacture, testing and installation of corrugated metal hoses and metal hose assemblies. The third edition (2012) is a base international standard intended to ensure safe, long-term operation of pressure‑tight corrugated metal hoses (helical or annular corrugations) and their assemblies when properly installed and used under typical chemical, mechanical and thermal conditions.

Keywords: ISO 10380:2012, corrugated metal hose, metal hose assemblies, pipework standard, hose testing, design requirements.

Key Topics

• Scope and definitions: establishes terms such as corrugated metal hose, nominal size (DN), nominal pressure (PN), maximum allowable pressure (PS), active live length and test pressure.
• Design requirements: covers materials, hose profile (helical “h” or annular “a”), nominal sizes, overall/active live length, braiding, attachments and end fittings, additional protection and electrical conductivity.
• Performance requirements and tests: leaktightness, pressure resistance, elongation, burst pressure, pliability, fatigue (fatigue life classifications: type 1-50, 1-10, 2-10, 3), and electrical conductivity testing.
• Operating limits: guidance on pressure, temperature and corrosion considerations; flow velocity and cleanliness requirements.
• Conformity and certification: procedures for initial and subsequent type testing, factory production control (FPC), third‑party conformity assessment and final assessment.
• Installation and marking: instructions for installation, packaging, designation and marking of hose assemblies.

Applications

ISO 10380:2012 is relevant for applications where flexible metal hoses are required to accommodate movement, vibration, thermal expansion, or to provide pressure‑tight connections. Typical uses include:

• Industrial process piping and plant equipment
• HVAC and steam systems
• Chemical and petrochemical installations
• Power generation and marine systems
• Any system requiring braided or unbraided corrugated metal hoses for pressure containment

Who uses this standard:

• Designers and engineers specifying hose assemblies
• Manufacturers and assemblers of corrugated metal hoses and end fittings
• Test laboratories and quality managers implementing FPC and conformity assessment
• Suppliers, installers and importers ensuring compliance and safe installation

Related Standards (examples)

ISO 6208; ISO 15614‑1 (welding procedure tests); EN 1779 (leak testing criteria); EN 10204 (inspection documents). These referenced standards support material, fabrication and testing requirements called out by ISO 10380:2012.

ISO 10380:2012 is a practical, industry‑focused standard guiding safe design, reliable testing and consistent certification of corrugated metal hoses and metal hose assemblies.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 10380
Third edition
2012-10-01
Pipework — Corrugated metal hoses and
hose assemblies
Tuyauteries — Tuyaux et tuyauteries métalliques flexibles onduleux
Reference number
©
ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved

Contents Page
Foreword .iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Design requirements . 4
4.1 General . 4
4.2 Nominal sizes, DN . 5
4.3 Overall length, l . 6
O
4.4 Hose design . 6
4.5 Materials . 6
4.6 Braiding . 7
4.7 Pressure . 9
4.8 Temperature . 9
4.9 Corrosion .10
4.10 Cleanliness . 11
4.11 Electrical conductivity . 11
4.12 Flow velocity . 11
4.13 Additional protection .12
4.14 Hose joining .14
4.15 Attachment of end fittings to hose .15
4.16 Design parameters for corrugated metal hoses and metal hose assemblies .16
5 Performance requirements and tests .16
5.1 General .16
5.2 Leaktightness .17
5.3 Pressure resistance .17
5.4 Elongation .18
5.5 Burst pressure .18
5.6 Pliability .19
5.7 Fatigue .21
5.8 Electrical conductivity .26
6 Evaluation of conformity .26
6.1 Declaration of products relating to the conformity assessment method .26
6.2 General .27
6.3 Initial type testing .27
6.4 Subsequent type testing .28
6.5 Factory production control (FPC) .28
6.6 Final assessment .30
7 Installation instructions, packaging, designation and marking .31
7.1 Installation instructions .31
7.2 Packaging .31
7.3 Designation .31
7.4 Marking .32
Annex A (normative) Equivalent European material specifications .33
Bibliography .36

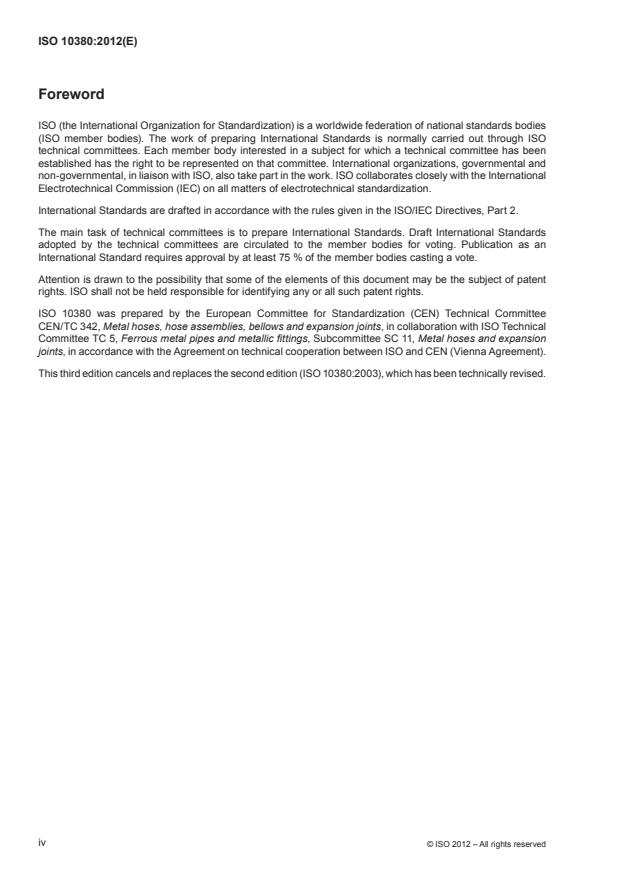

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10380 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 342, Metal hoses, hose assemblies, bellows and expansion joints, in collaboration with ISO Technical
Committee TC 5, Ferrous metal pipes and metallic fittings, Subcommittee SC 11, Metal hoses and expansion
joints, in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 10380:2003), which has been technically revised.
iv © ISO 2012 – All rights reserved

Introduction
It was decided to produce an International Standard under the Vienna Agreement on technical cooperation between
ISO and the European Committee for Standardization (CEN) in order to maintain a unique EN ISO document.
The major changes in this revision of this International Standard are the following:
— update of the structure of the International Standard;
— update of the test and performance requirements to reflect the practice of the industry at the time of publication;
— introduction of an evaluation of conformity and a system of certification.
This International Standard is a base standard for corrugated metal hoses and hose assemblies for general purpose.
Corrugated metal hoses and metal hose assemblies conforming to all aspects of this International Standard
are considered to be designed and manufactured to sound engineering practice.
The requirements of this International Standard are of importance to designers, manufacturers, users, suppliers
and importers of corrugated metal hoses.
Non-permanent, detachable connections between hoses and fittings are available in the market. Their design
is not covered by this International Standard.
INTERNATIONAL STANDARD ISO 10380:2012(E)
Pipework — Corrugated metal hoses and hose assemblies
1 Scope
This International Standard specifies the minimum requirements for the design, manufacture, testing and
installation of corrugated metal hose and metal hose assemblies.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 6208, Nickel and nickel alloy plate, sheet and strip
ISO 9328-7, Steel flat products for pressure purposes — Technical delivery conditions — Part 7: Stainless steels
ISO 9723, Nickel and nickel alloy bars
ISO 9724, Nickel and nickel alloy wire and drawing stock
ISO 13585, Brazing — Qualification test of brazers and brazing operators
ISO 15614-1, Specification and qualification of welding procedures for metallic materials — Welding procedure
test — Part 1: Arc and gas welding of steels and arc welding of nickel and nickel alloys
ISO 16143-3, Stainless steels for general purposes — Part 3: Wire
EN 287-1, Qualification test of welders — Fusion welding — Part 1: Steels
EN 1652, Copper and copper alloys - Plate, sheet, strip and circles for general purposes
EN 1779, Non-destructive testing — Leak testing — Criteria for method and technique selection
EN 10028-7, Flat products made of steels for pressure purposes — Part 7: Stainless steels
EN 10088-1, Stainless steels — Part 1: List of stainless steels
EN 10088-3, Stainless steels — Part 3: Technical delivery conditions for semi-finished products, bars, rods,
wire, sections and bright products of corrosion resisting steels for general purposes
EN 10204, Metallic products — Types of inspection documents
EN 13133, Brazing — Brazer approval
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
corrugated metal hose
pressure-tight hose made from tube or from strip, with corrugations, helical or annular to the axis of the hose,
made by deforming the metal, its flexibility being obtained by bending the corrugations
NOTE 1 Classified by material, DN, PS at 20° C, bend radius and lifetime.
NOTE 2 In this International Standard, helical is designated “h” and annular is designated “a”.
3.2
nominal size
DN
alphanumeric designation of size comprising the letters DN followed
by a dimensionless whole number which is indirectly related to the physical size, in millimetres, of the bore or
the outside diameter of the end connections, and is used as a reference
NOTE 1 This defined number does not represent a measurable value and cannot be used for calculation purposes
except where specified in the relevant standard.
NOTE 2 Adapted from ISO 6708.
NOTE 3 Adapted from ISO 7369:2004, definition 4.1.5.
3.3
strand
group of parallel wires that are woven together to form a single layer of braid
3.4
braid pitch
distance measured parallel to the axis of the braid for one complete turn or revolution of a strand
3.5
braided braid
braid that is manufactured from previously braided strands
3.6
metal hose assembly
assembly of a corrugated metal hose with its end fittings subjected to internal or external pressure
See Figure 1.
2 © ISO 2012 – All rights reserved

l
O
l
L
Key
1 end fitting
2 ferrule
3 corrugated metal hose/braid
D internal diameter
i
D outside diameter
O
l active live length
L
l overall length
O
q pitch of the hose profile
Figure 1 — Metal hose assembly
3.7
nominal pressure
PN
numerical designation which is a convenient rounded number for reference purposes
[ISO 7369:2004, definition 3.3]
NOTE 1 This defined number is a dimensionless number indirectly related to a pressure value in bar(s).
NOTE 2 Adapted from ISO 7268. See EN 1333.
3.8
maximum allowable pressure
PS
p
S
maximum pressure at the operating temperature for which the hose assembly is designed, as specified by
the manufacturer
3.9
operating temperature
TS
extreme operating temperature, positive or negative, for which the hose assembly is designed
3.10
active live length
l
L
corrugated metal hose length to be taken into account for the design of the hose assemblies subjected to
repeated movements
3.11
type testing
group of tests to be performed in order to verify that the performance level of the product meets the requirements
of a standard
3.12
qualified procedure
manufacturing and design process demonstrated by tests and described in detail in process instructions for the
specific manufacturing or design
NOTE For products subject to specific quality surveillance systems, such procedures can be qualified by the required
authorities or person.
3.13
third-party conformity assessment activity
conformity valuation activity that is performed by a person or body independent of the person or organization
who/which provides the object, and independent of user interests in that object
NOTE 1 Criteria for the independence of conformity assessment bodies and accreditation bodies are provided in the
International Standards and Guides applicable to their activities.
NOTE 2 The first-, second- and third-party descriptors used to characterize conformity assessment activities with
respect to a given object are not to be confused with the legal identification of the relevant parties to a contract.
3.14
certification
third-party attestation related to products, processes, systems or persons
NOTE 1 Certification of a management system is sometimes also called registration.
NOTE 2 Certification is applicable to all objects of conformity assessment except for conformity assessment bodies
themselves, to which accreditation is applicable.
3.15
test pressure
P
T
differential pressure to which the hose assembly or the component is subjected during a test at ambient temperature
NOTE Adapted from ISO 7369:2004, definition 3.8.
3.16
manufacturer
producer of corrugated metal hose or producer of corrugated metal hose and metal hose assemblies
3.17
assembler
fabricator of metal hose assemblies with corrugated metal hose purchased from manufacturers
4 Design requirements
4.1 General
Corrugated metal hoses, braided or unbraided, and their assemblies are designed to allow frequent movement
or pliability.
4 © ISO 2012 – All rights reserved

These design requirements shall ensure that the construction of corrugated metal hoses, where properly
installed and used correctly, under chemical, mechanical and thermal conditions for general use, provide long-
term safe operation without degradation.
Corrugated metal hoses are divided into the following four different types (see Table 7) and tested accordingly,
as described in Clause 5:
— type 1-50: corrugated metal hoses of high flexibility with high fatigue life;
— type 1-10: corrugated metal hoses of high flexibility with medium fatigue life;
— type 2-10: corrugated metal hoses of average flexibility;
— type 3: corrugated metal hoses where only pliability is required.
Corresponding radii for pliability tests are given in Table 6 and corresponding radii for fatigue tests are
given in Table 8.
NOTE 1 The fatigue life of a corrugated metal hose is mainly affected by bend radius, pressure and temperature:
— at a given bend radius, fatigue life increases by lowering the working pressure;
— at a given working pressure, fatigue life increases by increasing the bend radius.
NOTE 2 Passing a test does not imply that the minimum or average fatigue life can be reached in circumstances other
than those specified in the test procedure.
NOTE 3 Where a user requires a higher fatigue life than given in this International Standard, the manufacturer can
be consulted.
NOTE 4 The installation configuration, such as type of movement, pressure characteristics and environmental
condition, have a strong influence on the fatigue life of a corrugated metal hose assembly.
NOTE 5 The lubrication condition of the braid influences the fatigue life of a corrugated metal hose. A reduction of
lubrication can occur during assembly, cleaning, transportation, storage or in service conditions.
4.2 Nominal sizes, DN
The designation of standard nominal sizes shall be as given in Table 1. The internal diameter of a corrugated
metal hose shall not be less than 98 % of its nominal size designation.
Table 1 — Nominal sizes, DN
DN
Table 1 (continued)
DN
Other nominal sizes can be produced in accordance with the customer’s requirements. Their performance (see
Clause 5) should be interpolated from the values for the nearest nominal sizes, as given in Table 1.
4.3 Overall length, l
O
If not explicitly otherwise specified between the manufacturer and purchaser, the overall length, l , of a metal
O
hose assembly shall be the length as ordered to a tolerance of +3 % and –1 %.
For short hose assemblies, these tolerances do not apply because often a tolerance of one corrugation is
necessary, depending on the attachment technology of fittings. On no account shall the overall length be less
than 99 % of the length as ordered.
NOTE For minimum overall length of a braided hose assembly, see 4.6.
4.4 Hose design
The corrugated metal hose shall be made from seamless tube, welded tube or strip. Where welded construction
is used, the hose may be butt- or lap-welded, the weld being axial or spiral along the length of the hose and in
accordance with qualified welding and forming procedures. Corrugations may be annular or helical.
The corrugation shall be of regular form, continuous and concentric along the length of the hose, and shall
be free of defects, such as scores, dents, cuts or weld variations, which can cause premature failure. Where
required, a hose can be heat treated after forming.
NOTE Heat treatment influences flexibility, fatigue life and pressure-bearing capacity. It is, therefore, necessary for
the manufacturer to provide details on the characteristics affected by this type of treatment.
4.5 Materials
Materials for the manufacture of corrugated metal hoses and metal hose assemblies shall be selected on the
basis of their suitability for fabrication (cold forming, welding, etc.) and for the conditions under which they shall
be used. A list of suitable materials is given in Table 2.
Alternative equivalent European material designations are given in Table A.3.
6 © ISO 2012 – All rights reserved

Table 2 — Materials
a
Material of construction Corrugated metal hose Braid End fitting and ferrule
Stainless steel hose Austenitic stainless steel in Austenitic stainless steel in Austenitic stainless steel
assemblies accordance with accordance with in accordance with the
ISO 9328-7, grades ISO 16143-3, grades composition given in
X2CrNi19-11, X2CrNi19-11, ISO 9328-7, grades
X6CrNiTi18-10, X5CrNi18-9, X2CrNi19-11,
X2CrNiMo17-12-2, X6CrNiTi18-10, X5CrNi18-9,
X5CrNiMo17-12-2, X2CrNiMo17-12-2, X6CrNiTi18-10,
X6CrNiMoTi17-12-2, X5CrNiMo17-12-2 and X2CrNiMo17-12-2,
X2CrNiMo18-14-3, X6CrNiMoTi17-12-2 X5CrNiMo17-12-2 and
X1CrNiMoCuN20-18-7 X6CrNiMoTi17-12-2
and
Carbon steel containing a
X1NiCrMoCu25-20-5
maximum of 0,05 % sulfur and
b
0,05 % phosphorus
Copper-based alloy, if formed,
deep-drawing quality.
Copper-based alloy hose Deep-drawing quality phosphor Phosphor bronze containing a Copper-based alloy, if formed,
assemblies bronze containing a minimum minimum of 95 % copper and deep-drawing quality.
of 95 % copper and 1 % tin. 1 % tin.
Nickel alloy hose assemblies Nickel alloy strip in accordance Austenitic stainless steel in Austenitic stainless steel
with accordance with in accordance with the
ISO 6208, grades ISO 16143-3, grades composition of
NiMo16Cr15Fe6W4, X2CrNi19-11, ISO 9328-7, grades
NiCu30, X5CrNi18-9, X2CrNi19-11,
NiCr15Fe8, X6CrNiTi18-10, X5CrNi18-9,
NiCr22Mo9Nb, X2CrNiMo17-12-2, X6CrNiTi18-10,
FeNi32Cr21AlTi and X5CrNiMo17-12-2 and X2CrNiMo17-12-2,
NiFe30Cr21Mo3 X6CrNiMoTi17-12-2 X5CrNiMo17-12-2 and
X6CrNiMoTi17-12-2
Nickel alloy wire in accordance
with Nickel alloy bar in accordance
ISO 9724, grades with
NiMo16Cr15 Fe6W4, ISO 9723, grades
NiCu30, NiMo16Cr15 Fe6W4,
NiCr15Fe8, NiCu30,
NiCr22Mo9Nb, NiCr15Fe8,
FeNi32Cr21AlTi and NiCr22Mo9Nb,
NiFe30Cr21Mo3 FeNi32Cr21AlTi and
NiFe30Cr21Mo3
a
The material specified for end fittings applies only to the parts which are welded or brazed to the hose.
b
Carbon steel shall not be used for ferrules.
4.6 Braiding
Where braided, the corrugated metal hose shall be uniformly covered by wire, either machine-woven around
the hose or tightly fitted by hand as a stocking.
Where the braid (see Figure 2) is fitted by hand as a stocking, suitable design and manufacturing measures
shall be taken to fit the braid as tightly as possible. However, the performance level of such a braid can still be
different from that of a machine-woven braid around the hose. In addition, if machine and hand-fitted braiding
are used on the same assembly (double braiding), special care shall be taken regarding the performance of
such a combination. Therefore, the performance level shall be verified.
Braid irregularities, such as wire crossings and wire loops, can have an influence on the performance of the
product. The manufacturer shall take care to limit such features.
The wires of a strand should all have a similar tension.
The practical burst strength also depends on the method used to attach the braiding to the end fittings and shall
be established by burst tests, as described in 5.5.
Braided braid shall be considered appropriate for the large nominal sizes and heavy-duty applications.
Friction between hose and braid has a strong influence on the fatigue life of dynamic hose installations.
Manufacturers shall indicate the need for lubrication of specific applications.
Where braid is connected to end fittings, care shall be taken to ensure that all the braid wires are securely
bonded to the end fittings.
The breaking of individual braid wires during service reduces the tensile strength of a braid. The manufacturer shall
inform the user accordingly and include the check for wire defects in the maintenance instructions for the user.
Braid performance shall always be verified by type testing.
NOTE 1 A theoretical approximate tensile force of a single braid, f, can be calculated using Formula (1) at 20 °C:
d
 
fC=⋅W ⋅ ⋅⋅π R ⋅cos()α (1)
m
 
 
where
C is the number of strands;
W is the number of wires in each strand;
d is the diameter of individual wire, in millimetres;
R is the tensile strength of the material of the wires;
m
α is the braid angle, in degrees.
The theoretical breaking pressure, B, of a single braid is given by Formula (2):
f
B = (2)
A
e
where A is the effective thrust area of the hose.
e
If multiple braids are used, the tension strengths of the second and third braids are not as high as that of the
first braid and are approximately as given by Formulae (3) and (4):
Double braid:
ff≈⋅18, (3)
21ax ax
Triple braids:
(4)
ff≈⋅26,
31ax ax
where
is the theoretical tensile strength of one braid;
f
1ax
f is the theoretical tensile strength of two braids;
2ax
is the theoretical tensile strength of triple braids.
f
3ax
NOTE 2 Formulae (3) and (4) are only applicable to braidings of similar characteristics to those of the single braid.
8 © ISO 2012 – All rights reserved

α
Key
1 strand
α braid angle
d diameter of individual wire
q braid pitch
B
Figure 2 — Braid
NOTE 3 For pressurized hose assemblies, a braid angle of between 40° and 50° is used.
To meet the characteristics given in this International Standard, braided metal hose assemblies shall be of such
a length that there is at least one complete revolution (braid pitch) of braid along the length of the hose.
4.7 Pressure
The maximum allowable pressure of the hose assembly shall be the lowest of any component of a corrugated
metal hose assembly.
It is essential that the maximum operating pressure, including surge pressure to which the hose is subjected in
service, not exceed the specified maximum allowable pressure.
The permanent elongation of a corrugated metal hose with its ends closed and after being pressurized to its
test pressure shall not exceed 1 %.
NOTE 1 The length of a hose assembly under positive pressure increases, and decreases under negative pressure.
NOTE 2 Corrugated metal hoses can be compliant with one of the following PN: 0,5; 1; 2,5; 6; 10; 16; 20; 25; 40; 50;
63; 100; 150; 160; 250; 320; 400 or 450.
4.8 Temperature
The maximum allowable pressure, p , of a corrugated metal hose assembly at any temperature is the lowest
S
value of the pressure at 20 °C of each component multiplied by its appropriate derating factor, C .
t
The derating factors, C , for the materials are indicated in Table 3.
t
Alternative derating factors, C , for European material designations are given in Table A.4.
t
Table 3 — Derating factors, C , and limiting temperatures
t
Temperature 20 50 100 150 200 250 300 350 400 450 500 550 600 650
°C
− −
X2CrNi19-11 1 0,87 0,72 0,65 0,59 0,55 0,51 0,48 0,46 0,45 0,44 0,43
X5CrNi18-10 1 0,88 0,73 0,66 0,60 0,56 0,52 0,50 0,48 0,47 0,46 0,42 − −
X6CrNiTi18-10 1 0,92 0,83 0,78 0,74 0,71 0,67 0,64 0,62 0,61 0,60 0,59 − −
X2CrNiMo17-12-2 1 0,88 0,74 0,67 0,62 0,58 0,54 0,52 0,50 0,48 0,47 0,47 − −
X5CrNiMo17-12-2 1 0,90 0,78 0,71 0,66 0,62 0,58 0,56 0,53 0,52 0,51 0,51 − −
− −
X6CrNiMoTi-17-12-2 1 0,90 0,81 0,76 0,73 0,69 0,65 0,63 0,61 0,59 0,59 0,58
X2CrNiM18-14-3 1 0,88 0,74 0,67 0,61 0,57 0,54 0,52 0,50 0,48 0,47 0,47 − −
X1CrNiMoCuN20-18-7 1 0,90 0,77 0,70 0,64 0,61 0,57 0,56 0,54 0,53 0,52 − − −
X1NiCrMoCu25-20-5 1 0,93 0,87 0,82 0,76 0,70 0,65 0,61 0,57 0,54 0,52 0,50 − −
a b b
— 1 0,97 0,91 0,84 0,77 0,71 0,65 0,60 0,57 0,29 0,18 − − −
c
− − − − −
NiMo16Cr15Fe6W4 1 0,97 0,92 0,88 0,83 0,79 0,74 0,72 0,70
c
NiCr30 1 0,94 0,86 0,81 0,77 0,75 0,74 0,74 0,74 0,73 − − − −
c b b b
NiCr15Fe8 1 0,98 0,94 0,92 0,89 0,86 0,83 0,83 0,83 0,82 0,81 0,78 0,54 0,36
c b
NiCr22Mo9Nb 1 0,95 0,88 0,84 0,80 0,78 0,75 0,73 0,70 0,68 0,65 0,64 0,63 0,5
c b
FeNi32Cr21AlTi 1 0,93 0,80 0,74 0,68 0,63 0,58 0,55 0,53 0,51 0,50 0,49 0,48 0,39
c
− −
NiFe30Cr2Mo3 1 0,95 0,89 0,83 0,77 0,75 0,74 0,72 0,70 0,68 0,67 0,66
NOTE 1   The derating factor applicable to low temperatures for some of the austenitic materials listed is higher than 1. For further information, contact
the manufacturer.
NOTE 2   Stainless steel designations and values are specified in ISO 9328-7 for 1 % proof C product form, carbon steel designations are specified in
ISO 6317 and nickel alloy designations are specified in ISO 6208.
a
Typical non-alloyed carbon steel.
b
Values in the creep range (100 000 h).
c
Indicative values from industrial background.
4.9 Corrosion
Corrugated metal hoses and hose assemblies shall have adequate resistance to all the corrosive agents to
which they are likely to be exposed during their lifetime.
Special consideration shall be given to pitting corrosion, crevice corrosion, stress corrosion cracking and
intergranular corrosion.
All parts of the corrugated metal hose assembly exposed to corrosion shall take into account the corrosion risk,
both by the selection of appropriate shapes for the parts used and by the selection of appropriate materials.
NOTE 1 Corrugated metal hoses usually have a substantially smaller wall thickness than all other parts of the system
in which they are installed. Hence, they are often manufactured from a material having a higher corrosion resistance than
that used in the adjacent components.
For use of materials in corrosive environments, see the specification of the selected material, corrosion
resistance tables and/or experience of the corrugated metal hose manufacturer.
NOTE 2 Concerning their corrosion resistance, suitable materials for corrugated metal hoses can be classified as
specified in Table 4.
10 © ISO 2012 – All rights reserved
Material
Table 4 — Typical classification of materials for corrosion resistance
Corrosion Description Material grade Examples
resistance class
Basic corrosion Stainless steels X2CrNi19-11
A
resistance X6CrNiTi18-10
Good corrosion Mo-alloyed stainless steels X2CrNiMo17-12-2
B
resistance X5CrNiMo17-12-2
Advanced corrosion Super-alloyed stainless X1CrNiMoCuN20-18-7
C
resistance steels X1NiCrMoCu25-20-5
High corrosion Ni-based alloys NiCr22Mo9Nb (NW 6625)
D
resistance
NOTE 3 If required, the corrosion resistance of a hose can be increased by some form of internal and/or external protection.
NOTE 4 Heat treatment of the corrugated metal hose material improves the corrosion resistance characteristics, but
modify the mechanical properties of the metal hose assembly.
4.10 Cleanliness
Hoses and hose assemblies shall be supplied to the purchaser free of water and substantially free of visible
residues on inner and outer surfaces.
NOTE 1 Being free of visible residues corresponds to less than 500 mg/m .
NOTE 2 A more stringent cleanliness level can be required depending on the application.
Water used for cleaning procedures shall contain a maximum chlorine level of 30 mg/dm .
4.11 Electrical conductivity
Under certain conditions, flowing media in corrugated metal hoses can cause an electrostatic charge, which can
result in sparking. Sparks can perforate the hose wall or create explosions or fire in dangerous environments.
Metal hose assemblies, which are made exclusively out of metal, have adequate conductivity to discharge
occurring currents where being grounded. If grounding is not possible, stray current shall be avoided.
With metal hose assemblies having one or more non-metallic component(s) (insulation, gasket, internal liner,
etc.), suitable measures shall be taken to discharge the assembly, for instance through the use of materials
with sufficient discharge capacity. Electrical fields caused by electrostatically charged media shall be shielded
from the hose assembly.
4.12 Flow velocity
Flow velocity shall be considered in the design of a hose assembly.
Flow velocity is given by:
Q ⋅4
v
V = (5)
π⋅D
i
or
Q ⋅4
m
V = (6)
ρ ⋅⋅π D ²
i
where
V is the flow velocity;
Q is the volumetric flow rate;
v
Q is the mass flow rate;
m
D is the internal diameter of the corrugated hose, in millimetres;
i
ρ is the medium density.
NOTE High velocities can force the corrugations into resonant vibration, resulting in premature failure. Such failure
can be prevented through the use of an internal liner or change of the nominal size, DN. The critical speed is mostly
influenced by the medium conveyed and its working conditions, the shape of the corrugations and hose bending. It can
start from 5 m/s for liquids and 30 m/s for gases. For higher values, it is intended that the manufacturer be consulted.
4.13 Additional protection
Where required, corrugated metal hose assemblies shall be provided with additional internal or external
protection to prevent mechanical damage. This shall be provided by the following:
— an anti-abrasion protective coil of metal or non-metal material suitable for the operation conditions
envisaged [see Figure 3 a)];
— an additional inner or outer sleeve resistant to wear, weathering and abrasion [see Figures 3 b) and c)];
— other means of protection, such as heat shielding, fire protection and local overbending protection [see
Figure 3 d)].
Key
1 anti-abrasion protective coil
a) Anti-abrasion protective coil
12 © ISO 2012 – All rights reserved

a
a
Key
1 additional sleeve resistant to tear
a
Direction of flow.
b) Internal liner
Key
1 additional sleeve resistant to tear
c) Outside protection using strip-wound hose
Key
1 ferrule
2 local overbending protection
3 metal hose assembly
d) End protection against overbending using strip-wound hose
Figure 3 — Possible protective solutions
Where additional protection affects the bend radii given in Table 6 and Table 8 or negatively influences the
fatigue life of the hose assembly, the manufacturer shall notify the purchaser accordingly.
Where a protective coating is used on a stainless steel hose, it shall not contain zinc, lead or tin.
Where the material of a synthetic cover contains corrosive agents, such as chlorine or sulfur, care shall be
taken to ensure that such agents are not released during the manufacturing process or in service.
4.14 Hose joining
Where a manufacturer uses hose joints in order to increase the hose length, such joints shall be either butt-
welded or edge-welded, as shown in Figure 4, and shall be in accordance with qualified procedures.
14 © ISO 2012 – All rights reserved

a) Butt-welded
b) Edge-welded
Figure 4 — Details of butt-welded and edge-welded hose joints
4.15 Attachment of end fittings to hose
Corrugated metal hoses are attached to many standardized and custom-designed fittings.
Standardized end fittings shall be of the material given in Table 2. Their ends shall be shaped and prepared in
such a way that they allow correct welding or brazing to the hose.
NOTE For example, ISO 10806 can be applicable.
Where custom-designed fittings are used, methods and performance of the connection between corrugated
metal hose and fittings shall be determined between the manufacturer or assembler and user.
The connection between the corrugated metal hose and the end fitting shall be made by a method resulting in
a permanent non-detachable connection, which can only be detached by irreparably damaging the hose or the
end fitting. The connection shall ensure leaktightness and shall withstand all the tests specified in Clause 5.
All joining methods used in the manufacturing of metal hose assemblies shall be qualified.
Welder qualifications and welding procedure qualifications shall be in accordance with EN 287-1 and
ISO 15614-1; brazer qualification and brazing procedure qualification shall be in accordance with EN 13133
and ISO 13585.
Where welding penetration reduces the internal diameter, the flow performance shall be verified.
Where crevice- and burr-free connections are required, they shall be specified by the purchaser.
4.16 Design parameters for corrugated metal hoses and metal hose assemblies
4.16.1 The following information is required for the correct design of the metal hoses:
a) nominal size, DN;
b) flexibility type;
c) minimum and maximum operating pressures;
d) working temperature range;
e) materials.
4.16.2 The following additional information is required for the correct design of the metal hose assemblies:
a) medium to be conveyed;
b) maximum operating pressure;
c) maximum operating temperature;
d) minimum bend radius;
e) overall length;
f) type of fittings of the hose assembly;
g) service life expected.
4.16.3 Depending on the application, the following additional information may be required:
a) flow rate;
b) type of movement or vibration;
c) requirements for cleanliness;
d) special conditions (e.g. water hammer);
e) requirements for test certificates;
f) indication of whether vacuum or any additional testing is required;
g) any special requirements for packaging.
5 Performance requirements and tests
5.1 General
Metal hose assemblies shall be representative of production and made in accordance with the requirements of
this International Standard; they shall be tested following the sequence set out in Tables 11 and 12.
All samples of each size shall pass the following tests within the test sequence schedule given in Clause 6. The
tests shall be performed under ambient conditions. If not otherwise stated, the functional tolerances indicated
in Table 5 shall apply to the test equipment.
16 © ISO 2012 – All rights reserved

Table 5 — Functional tolerances of the test equipment
Pressure ±5 %
Ambient temperature ±5 °C
Volume ±5 %
Time ±5 %
Water used for testing shall contain a maximum chlorine level of 30 mg/dm .
5.2 Leaktightness
5.2.1 Requirements
Metal hose assemblies shall be leaktight where tested in accordance with the methods given in 5.2.2.
The leaktightness test of metal hose assemblies shall be performed before any external protection, if used, is
fitted. In the final leaktightness test for type testing, it shall be demonstrated by suitable measures that external
protection does not contribute to the achievement of the given leakage rate.
The test sample shall be completely dried before being leak tested.
5.2.2 Test
The leaktightness test shall be performed in accordance with one of the test methods described in EN 1779.
The following is an example of bubble test method.
1)
EXAMPLE The test pressure shall be 10 % of the maximum allowable pressure, p , but not more than 2 bar
S
for safety reasons (see 5.3.2) and the test medium air. The test pressure shall be applied and the metal hose or metal
hose assembly shall be held completely under water for a period long enough to permit a visual inspection without any
disturbance resulting from bubbles trapped on the surfaces of the hose or hose assembly. The metal hose or metal hose
assembly shall then not exhibit any air bubbles (single or as a constant stream) for a period of at least 2 min.
−3
NOTE 1 The maximum leakage rate is considered to be equivalent to 1 × 10 mbar·l/sec. A more stringent leakage
level can be required depending on the application. Comparable leak testing methods, e.g. pressure gradient leak testing
or helium testing, can be used.
NOTE 2 As leak testing with air under water (bubble test) is a subjective method, qualified and reliable test personnel
are required. The qualified personnel can be certified according to EN 473 or equivalent.
5.3 Pressure resistance
5.3.1 Requirements
Corrugated metal hoses, braided or unbraided, and corrugated metal hose assemblies shall be capable of
withstanding the test pressure without any deformation, leakage or other mode of failure.
5 2
1) 1 bar = 0,1 MPa = 10 Pa; 1 MPa = 1 N/mm .
5.3.2 Test
The test pressure, P , shall be applied and maintained for a sufficient length of time to permit a visual examination
T
of all surface joints, but in any case, for not less than 1 min for hoses of DN = 50, 2 min for hoses 50 < DN = 100
and 3 min for hoses of DN > 100. The test pressure is defined as:
pp=⋅14, 3 (7)
TS
or
p
S
p =⋅12, 5 (8)
T
C
t
whichever result from Formula (7) or (8) is greater,
where
C is the temperature derating factor according to Table 3 and Table A.4.
t
NOTE Formula (8) applies to derating factors, C , smaller than 0,83, corresponding to a maximum operating
t
temperature (TS), T , of approximately 100 °C for standard austenitic materials.
S
If the test is performed with air or nitrogen under water, the leaktightness test in 5.2 and this pressure proof
test may be combined.
Pneumatic testing is a more dangerous operation than hydraulic testing, in that, irrespective of size, any failure
during the test is likely to be of a highly explosive nature. Therefore, precautions shall be taken and rules
regarding such a test method shall be observed.
5.4 Elongation
5.4.1 Requirements
The permanent elongation of a metal hose assembly subjected to its test pressure shall, after release of the
pressure, not exceed 1 % of its initial length.
5.4.2 Test
The live length of a braided test sample shall be of at least one complete revolution of the braid (lay) with its
ends closed by appropriate fittings. An unbraided test sample shall have a live length, l , of 0,5 m or 3 × DN,
L
whichever is greater.
It shall be laid in a straight position on a flat surface. The exact value of the live length shall be recorded to
a tolerance of ±1 mm. Fixed at one end, it shall then be hydraulically p
...

NORME ISO
INTERNATIONALE 10380
Troisième édition
2012-10-01
Tuyauteries — Tuyaux et tuyauteries
métalliques flexibles onduleux
Pipework — Corrugated metal hoses and hose assemblies
Numéro de référence
©
ISO 2012
DOCUMENT PROTÉGÉ PAR COPYRIGHT
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés

Sommaire Page

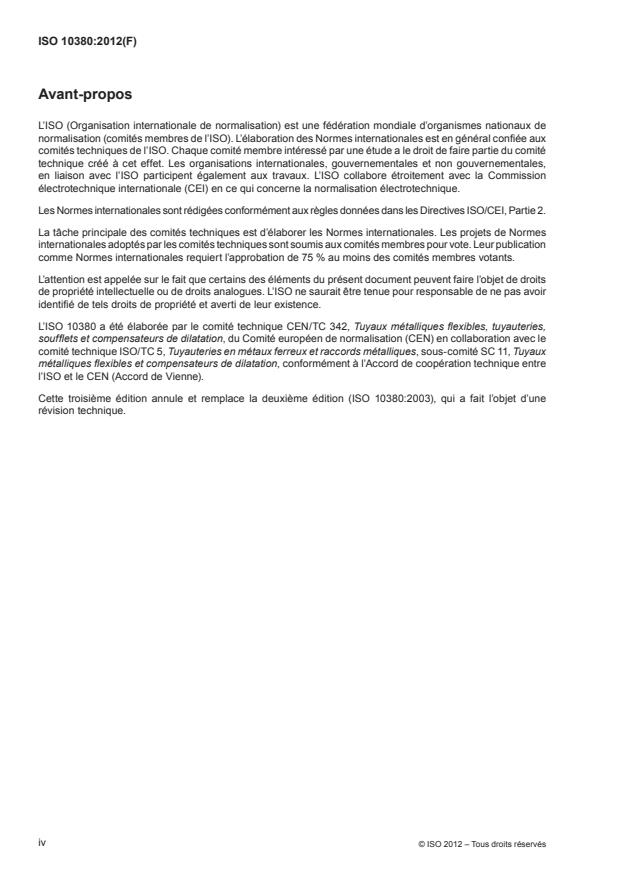

Avant-propos .iv
Introduction . v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences de conception . 5
4.1 Généralités . 5
4.2 Diamètres nominaux, DN . 5
4.3 Longueur hors tout, l . 6
O
4.4 Conception du tuyau flexible . 6
4.5 Matériaux . 6
4.6 Tressage . 7
4.7 Pression . 9
4.8 Température .10
4.9 Corrosion .10
4.10 Propreté . 11
4.11 Conductivité électrique . 11
4.12 Vitesse d’écoulement . 11
4.13 Protection supplémentaire .12
4.14 Raboutage des tuyaux .15
4.15 Fixation des pièces d’extrémité sur le tuyau .15
4.16 Paramètres de conception des tuyaux et tuyauteries métalliques flexibles onduleux .16
5 Exigences de performance et essais .17
5.1 Généralités .17
5.2 Étanchéité .17
5.3 Résistance à la pression .18
5.4 Allongement .18
5.5 Pression d’éclatement .19
5.6 Pliabilité .19
5.7 Fatigue .21
5.8 Conductivité électrique .26
6 Évaluation de la conformité .26
6.1 Déclaration des produits en fonction de la méthode d’évaluation de la conformité .26
6.2 Généralités .27
6.3 Essai de type initial .27
6.4 Essai de type ultérieur .29
6.5 Contrôle de la production en usine (CPU) .29
6.6 Évaluation finale .31
7 Instructions d’installation, emballage, désignation et marquage .31
7.1 Instructions d’installation .31
7.2 Emballage .32
7.3 Désignation .32
7.4 Marquage .32
Annexe A (normative) Spécification de matériaux équivalents européens .33
Bibliographie .36
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 10380 a été élaborée par le comité technique CEN/TC 342, Tuyaux métalliques flexibles, tuyauteries,
soufflets et compensateurs de dilatation, du Comité européen de normalisation (CEN) en collaboration avec le
comité technique ISO/TC 5, Tuyauteries en métaux ferreux et raccords métalliques, sous-comité SC 11, Tuyaux
métalliques flexibles et compensateurs de dilatation, conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 10380:2003), qui a fait l’objet d’une
révision technique.
iv © ISO 2012 – Tous droits réservés

Introduction
Il a été décidé d’élaborer une Norme internationale en application de l’Accord de Vienne portant sur la
coopération technique entre l’ISO et le comité européen de normalisation (CEN) de manière à produire un seul
document EN ISO.
Les principales modifications de la présente Norme internationale portent sur:
— la mise à jour de la structure de la Norme internationale;
— la mise à jour des exigences d’essai et de performance en fonction des pratiques actuelles appliquées
dans ce secteur industriel;
— l’introduction d’une évaluation de la conformité et d’un système de certification.
La présente Norme internationale constitue une norme de base pour les tuyaux et tuyauteries métalliques
flexibles onduleux d’usage général.
Les tuyaux et tuyauteries métalliques flexibles onduleux qui sont conformes à tous les aspects de la présente
Norme internationale sont considérés comme étant conçus et fabriqués selon les règles de l’art.
Les exigences de la présente Norme internationale sont importantes pour les concepteurs, les fabricants, les
utilisateurs, les fournisseurs et les importateurs de tuyaux métalliques flexibles onduleux.
Des raccordements amovibles non permanents entre les tuyaux et les raccords sont disponibles sur le marché.
Leur conception n’est pas couverte par la présente Norme internationale.
NORME INTERNATIONALE ISO 10380:2012(F)
Tuyauteries — Tuyaux et tuyauteries métalliques flexibles
onduleux
1 Domaine d’application
La présente Norme internationale spécifie les exigences minimales pour la conception, la fabrication, l’essai et
l’installation des tuyaux et tuyauteries métalliques flexibles onduleux.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 6208, Plaques, tôles et bandes en nickel et alliages de nickel
ISO 9328-7, Produits plats en acier pour service sous pression — Conditions techniques de livraison —
Partie 7: Aciers inoxydables
ISO 9723, Barres en nickel et alliages de nickel
ISO 9724, Fil et fil-machine en nickel et alliages de nickel
ISO 13585, Brasage fort — Essais de qualification des braseurs et des opérateurs braseurs en brasage fort
ISO 15614-1, Descriptif et qualification d’un mode opératoire de soudage pour les matériaux métalliques —
Épreuve de qualification d’un mode opératoire de soudage — Partie 1: Soudage à l’arc et aux gaz des aciers
et soudage à l’arc des nickels et alliages de nickel
ISO 16143-3, Aciers inoxydables pour usage général — Partie 3: Fil
EN 287-1, Épreuve de qualification des soudeurs — Soudage par fusion — Partie 1: Aciers
EN 1652, Cuivre et alliages de cuivre — Plaques, tôles, bandes et disques pour usages généraux
EN 1779, Essais non destructifs — Contrôle d’étanchéité — Critères de choix de la méthode et de la technique
EN 10028-7, Produits plats en aciers pour appareils à pression — Partie 7: Aciers inoxydables
EN 10088-1, Aciers inoxydables — Partie 1: Liste des aciers inoxydables
EN 10088-3, Aciers inoxydables — Partie 3: Conditions techniques de livraison pour les demi-produits, barres, fils
machines, fils tréfilés, profils et produits transformés à froid en acier résistant à la corrosion pour usage général
EN 10204, Produits métalliques — Types de documents de contrôle
EN 13133, Brasage fort — Qualification des braseurs en brasage fort
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
tuyau métallique flexible onduleux
tuyau étanche fabriqué à partir de tube ou de feuillard comportant des ondes, hélicoïdales ou perpendiculaires
à l’axe du tuyau, obtenues par déformation du métal, la flexibilité étant obtenue par flexion des ondes
NOTE 1 Classé selon le matériau, le DN, le PS à 20 °C, le rayon de courbure et la durée de vie.
NOTE 2 Dans la présente Norme internationale, hélicoïdale est désigné «h» et annulaire est désigné «a».
3.2
diamètre nominal
DN
désignation alphanumérique d’une dimension, constituée des lettres
DN suivies par un nombre entier sans dimension lié indirectement à la dimension, en millimètres, du diamètre
intérieur ou du diamètre extérieur des extrémités de raccordement, et utilisée comme référence
NOTE 1 Le nombre donné ne représente pas une valeur mesurable, et il convient de ne pas l’utiliser pour les calculs
sauf spécification contraire dans la norme appropriée.
NOTE 2 Adaptée de l’ISO 6708.
NOTE 3 Adaptée de l’ISO 7369:2004, définition 4.1.5.
3.3
toron
groupe de fils parallèles qui sont enroulés ensemble pour former une seule couche de tresse
3.4
pas de tresse
distance mesurée parallèlement à l’axe de la tresse sur un tour complet ou une rotation de toron
3.5
tresse tressée
tresse fabriquée à partir de nappes de fil toronnées au préalable
3.6
tuyauterie métallique flexible
ensemble constitué par un tuyau métallique flexible onduleux et ses pièces d’extrémité soumis à une pression
interne ou externe
Voir la Figure 1.
2 © ISO 2012 – Tous droits réservés

l
O
l
L
Légende
1  pièce d’extrémité
2  bague d’extrémité
3  tuyau métallique flexible onduleux/tresse
D  diamètre intérieur
i
D  diamètre extérieur
O
l longueur active
L
l longueur hors tout
O
q  pas du tuyau
Figure 1 — Tuyauterie métallique flexible
3.7
pression nominale
PN
désignation numérique qui est un nombre arrondi adapté utilisée comme référence
[ISO 7369:2004, définition 3.3]
NOTE 1 Le nombre donné est un nombre sans dimension lié indirectement à une pression en bars.
NOTE 2 Adaptée de l’ISO 7268. Voir aussi l’EN 1333.
3.8
pression maximale admissible
PS
p
S
pression maximale à la température en service pour laquelle la tuyauterie est conçue, telle que spécifiée
par le fabricant
3.9
température en service
TS
température de fonctionnement extrême, positive ou négative, pour laquelle la tuyauterie est conçue
3.10
longueur active
l
L
longueur d’un tuyau métallique flexible onduleux à prendre en compte pour la conception des tuyauteries
soumises à des mouvements répétés
3.11
essai de type
ensemble d’essais permettant de vérifier que le niveau de performance du produit satisfait aux exigences
d’une norme
3.12
procédure qualifiée
procédé de fabrication et de conception démontré par des essais et décrit en détail dans les instructions de
procédé pour les étapes spécifiques de fabrication ou de conception
NOTE Pour les produits soumis à des systèmes spécifiques de surveillance de la qualité, ces procédures peuvent
être qualifiées par les autorités ou la personne compétente(s).
3.13
activité d’évaluation de la conformité par tierce partie
activité d’évaluation de la conformité réalisée par une personne ou un organisme qui est indépendant de la
personne ou de l’organisation qui fournit l’objet et des intérêts de l’utilisateur concernant ledit objet
NOTE 1 Les critères concernant l’indépendance des organismes d’évaluation de la conformité et des organismes
d’accréditation sont fournis par les Normes et Guides internationaux applicables à leurs activités.
NOTE 2 Les désignations de première, seconde et tierce partie utilisées pour caractériser les activités d‘évaluation
de la conformité par rapport à un objet donné ne doivent pas être confondues avec la désignation juridique de parties
prenantes à un contrat.
3.14
certification
attestation réalisée par une tierce partie, relative à des produits, des processus, des systèmes ou des personnes
NOTE 1 La certification d’un système de management est parfois désignée également sous le nom d’enregistrement.
NOTE 2 Le concept de certification recouvre tous les objets de l’évaluation de la conformité, excepté les organismes
d’évaluation de la conformité proprement dits, auxquels l’accréditation est applicable.
3.15
pression d’épreuve
P
T
pression différentielle à laquelle est soumis le composant ou la tuyauterie métallique flexible, pendant un essai
à la température ambiante
NOTE Adaptée de l’ISO 7369:2004, définition 3.8.
3.16
fabricant
producteur de tuyaux métalliques flexibles onduleux ou producteur de tuyaux et tuyauteries métalliques
flexibles onduleux
3.17
assembleur
monteur de tuyauteries métalliques flexibles à partir de tuyaux métalliques flexibles onduleux achetés auprès
de fabricants
4 © ISO 2012 – Tous droits réservés

4 Exigences de conception
4.1 Généralités
Les tuyaux métalliques flexibles onduleux tressés ou non tressés et leurs tuyauteries sont conçus pour
permettre des mouvements fréquents ou la pliabilité.
Les présentes exigences de conception doivent garantir que les tuyaux métalliques flexibles onduleux, lorsqu’ils
sont installés et utilisés correctement, dans des conditions chimiques, mécaniques et thermiques d’usage
général, permettent d’obtenir un fonctionnement sûr à long terme sans dégradation.
Les tuyaux métalliques flexibles onduleux sont divisés dans les quatre types différents suivants (voir le
Tableau 7) et sont soumis à l’essai en fonction de leur type, comme décrit à l’Article 5:
— Type 1-50: tuyaux métalliques flexibles onduleux de flexibilité élevée avec une résistance élevée à la fatigue;
— Type 1-10: tuyaux métalliques flexibles onduleux de flexibilité élevée avec une résistance moyenne à la fatigue;
— Type 2-10: tuyaux métalliques flexibles onduleux de flexibilité médiane;
— Type 3: tuyaux métalliques flexibles onduleux pour lesquels seule la pliabilité est requise.
Les rayons correspondants pour les essais de pliabilité sont indiqués dans le Tableau 6 et ceux pour les essais
de fatigue sont indiqués dans le Tableau 8.
NOTE 1 La résistance à la fatigue d’un tuyau métallique flexible onduleux dépend principalement du rayon de courbure,
de la pression et de la température:
— à un rayon de courbure donné, la résistance à la fatigue augmente lorsque la pression de service diminue;
— à une pression de service donnée, la résistance à la fatigue augmente lorsque le rayon de courbure augmente.
NOTE 2 Satisfaire à l’essai n’implique pas que la résistance à la fatigue minimale ou moyenne puisse être atteinte dans
des circonstances différentes de celles spécifiées dans le mode opératoire d’essai.
NOTE 3 Lorsqu’un utilisateur a besoin d’une résistance à la fatigue supérieure à celle précisée dans la présente Norme
internationale, le fabricant peut être consulté.
NOTE 4 La configuration de pose, par exemple le type de mouvement, les caractéristiques de pression et les conditions
environnementales, a une influence importante sur la résistance à la fatigue d’un tuyau métallique flexible onduleux.
NOTE 5 Les conditions de lubrification de la tresse influencent la résistance à la fatigue d’un tuyau métallique flexible
onduleux. La lubrification peut diminuer pendant l’assemblage, le nettoyage, le transport, le stockage ou dans les
conditions de service.
4.2 Diamètres nominaux, DN
La désignation des diamètres nominaux standard doit être telle qu’indiquée dans le Tableau 1. Le diamètre intérieur
d’un tuyau métallique flexible onduleux ne doit pas être inférieur à 98 % de sa désignation de diamètre nominal.
Tableau 1 — Diamètres nominaux DN
DN
Tableau 1 (suite)
DN
D’autres diamètres nominaux peuvent être fabriqués conformément aux exigences du client. Il convient que
leur performance (voir Article 5) soit interpolée à partir des valeurs correspondant aux diamètres nominaux les
plus proches tels qu’indiqués dans le Tableau 1.
4.3 Longueur hors tout, l
O
Sauf spécification explicite contraire entre le fabricant et l’acheteur, la longueur hors tout, l , d’une tuyauterie
O
métallique flexible onduleuse doit être la longueur commandée avec une tolérance de +3 % et −1 %.
Pour les tuyauteries courtes, ces tolérances ne s’appliquent pas car une tolérance correspondant à une
ondulation est souvent nécessaire en fonction de la technique de fixation des raccords. La tolérance sur la
longueur hors tout ne doit en aucun cas être inférieure à 99 % de la longueur commandée.
NOTE Pour la longueur hors tout minimale d’une tuyauterie tressée, voir 4.6.
4.4 Conception du tuyau flexible
Le tuyau métallique flexible onduleux doit être obtenu à partir de tube sans soudure, de tube soudé ou de
feuillard. Si c’est la construction soudée qui est utilisée, la soudure peut être réalisée bord à bord ou avec
recouvrement, en étant axiale ou en spirale sur toute la longueur du tuyau, conformément à des procédures
qualifiées de formage et de soudage. Les ondulations peuvent être annulaires ou hélicoïdales.
Les ondulations doivent être de forme régulière, être continues et centrées tout le long du tuyau, et elles
doivent être exemptes de défauts du type entailles, dentelures, traces de coups ou irrégularités de soudure qui
puissent provoquer une défaillance prématurée. Lorsque nécessaire, un tuyau peut être traité thermiquement
après formage.
NOTE Le traitement thermique a une incidence sur la flexibilité, la résistance à la fatigue et la résistance à la
pression. Il est donc nécessaire que le fabricant fournisse des informations sur les caractéristiques affectées par ce type
de traitement.
4.5 Matériaux
Les matériaux utilisés pour la fabrication des tuyaux et tuyauteries métalliques flexibles onduleux doivent être
choisis sur la base de leur aptitude à la mise en forme, par exemple formage à froid, soudage, etc., et des conditions
dans lesquelles ils doivent être utilisés. Une liste des matériaux utilisables est donnée dans le Tableau 2.
D’autres désignations de matériaux équivalents européens sont fournies dans le Tableau A.3.
6 © ISO 2012 – Tous droits réservés

Tableau 2 — Matériaux
a
Matériaux de Tuyau métallique Pièces d’extrémité et
Tresse
construction flexible onduleux bagues d’extrémité
Tuyauteries en acier Acier inoxydable Acier inoxydable Acier inoxydable
inoxydable austénitique conforme à austénitique conforme à austénitique dont la
l’ISO 9328-7, de nuances l’ISO 16143-3, de nuances composition est donnée
X2CrNi19-11, X2CrNi19-11, dans l’ISO 9328-7, de
X6CrNiTi18-10, X5CrNi18-9, nuances
X2CrNiMo17-12-2, X6CrNiTi18-10, X2CrNi19-11,
X5CrNiMo17-12-2, X2CrNiMo17-12-2, X5CrNi18-9,
X6CrNiMoTi17-12-2, X5CrNiMo17-12-2, et X6CrNiTi18-10,
X2CrNiMo18-14-3, X6CrNiMoTi17-12-2. X2CrNiMo17-12-2,
X1CrNiMoCuN20-18-7 X5CrNiMo17-12-2, et
et X1NiCrMoCu25-20-5. X6CrNiMoTi17-12-2.
Acier au carbone à teneurs
maximales en soufre de
0,05 % et en phosphore de
0,05 %.b
Alliage de cuivre de qualité
formage, emboutissage
profond.
Tuyauteries en alliages de Bronze au phosphore Bronze au phosphore Alliage de cuivre de qualité
cuivre de qualité emboutissage contenant un minimum de formage, emboutissage
profond contenant un 95 % de cuivre et de 1 % profond.
minimum de 95 % de cuivre d’étain.
et de 1 % d’étain.
Tuyauteries en alliages de Bande en alliage de nickel Acier inoxydable Acier inoxydable
nickel conforme à l’ISO 6208, de austénitique conforme à austénitique dont la
nuances l’ISO 16143-3, de nuances composition est donnée
NiMo16Cr15Fe6W4, X2CrNi19-11, dans l’ISO 9328-7, de
NiCu30, X5CrNi18-9, nuances
NiCr15Fe8, X6CrNiTi18-10, X2CrNi19-11,
NiCr22Mo9Nb, X2CrNiMo17-12-2, X5CrNi18-9,
FeNi32Cr21AlTi, et X5CrNiMo17-12-2, et X6CrNiTi18-10,
NiFe30Cr21Mo3. X6CrNiMoTi17-12-2. X2CrNiMo17-12-2,
X5CrNiMo17-12-2, et
Fil en alliage de nickel
X6CrNiMoTi17-12-2.
conforme à l’ISO 9724, de
nuances Barre en alliage de nickel
NiMo16Cr15Fe6W4, conforme à l’ISO 9723, de
NiCu30, nuances
NiCr15Fe8, NiMo16Cr15Fe6W4,
NiCr22Mo9Nb, NiCu30,
FeNi32Cr21AlTi, et NiCr15Fe8,
NiFe30Cr21Mo3. NiCr22Mo9Nb,
FeNi32Cr21AlTi, et
NiFe30Cr21Mo3.
a
Les matériaux spécifiés pour les pièces d’extrémité ne s’appliquent qu’aux parties qui sont soudées ou brasées au tuyau.
b
L’acier au carbone ne doit pas être utilisé pour les bagues d’extrémité.
4.6 Tressage
Lorsqu’il est tressé, le tuyau métallique flexible onduleux doit être revêtu uniformément de fils soit entrelacés à
la machine autour du tuyau, soit appliqués étroitement à la main comme une chaussette.
Lorsque la tresse (voir la Figure 2) est appliquée à la main comme une chaussette, des mesures de conception
et de fabrication appropriées doivent être prises pour que la tresse soit aussi serrée que possible. Toutefois, le
niveau de performance de la tresse peut encore être différent de celui obtenu avec une machine de tressage et
si un tressage machine et un tressage à la main sont utilisés pour un même ensemble (double tressage), une
attention particulière doit être portée sur la performance d’une telle combinaison. Par conséquent, le niveau
de performance doit être vérifié.
Les irrégularités des tresses, comme les croisements de fils et les boucles, peuvent avoir une influence sur les
performances du produit. Une attention doit être portée par le fabricant afin de limiter ces défauts.
Il convient que les fils d’un toron aient tous une tension similaire.
La résistance à l’éclatement pratique dépend également de la méthode de fixation des tresses aux pièces
d’extrémité et elle doit être déterminée en réalisant des essais d’éclatement comme décrit en 5.5.
La tresse tressée est appropriée pour les grands diamètres nominaux et pour les applications sévères.
Le frottement entre le tuyau et la tresse a une incidence importante sur la résistance à la fatigue des installations
de tuyaux dynamiques. Les fabricants doivent indiquer si une lubrification est nécessaire pour certaines
applications spécifiques.
Lorsque la tresse est fixée aux pièces d’extrémité, il faut s’assurer que tous les fils de tresse sont solidement
fixés aux pièces d’extrémité.
La rupture de fils de tresse individuels en service réduit la résistance à la traction d’une tresse. Le fabricant
doit en informer l’utilisateur et inclure le contrôle des défauts des fils dans les instructions de maintenance
destinées à l’utilisateur.
La performance des tresses doit toujours être vérifiée par un essai de type.
NOTE 1 La résistance à la traction théorique approximative d’une seule tresse, f, peut être calculée à 20 °C à l’aide de
la Formule (1):
d 
fC=⋅W ⋅ ⋅⋅π R ⋅cos()α (1)
  m
 
où
C est le nombre de torons;
W est le nombre de fils dans chaque toron;
d est le diamètre des fils individuels, en millimètres;
R est la résistance à la traction du matériau des fils;
m
α est l’angle de la tresse, en degrés.
La rupture à la pression théorique, B, d’une seule tresse est la suivante:
f
B = (2)
A
e
où A est la zone d’effort effective du tuyau.
e
Si des tresses multiples sont utilisées, la résistance à la traction de la deuxième tresse et de la troisième tresse
est moindre et est donnée approximativement par les Formules (3) et (4):
Double tresse:
ff≈⋅18, (3)
21ax ax
Triple tresse:
ff≈⋅26, (4)
31ax ax
où
8 © ISO 2012 – Tous droits réservés

est la résistance à la traction théorique d’une tresse;
f
1ax
f est la résistance à la traction théorique de deux tresses;
2ax
f est la résistance à la traction théorique de trois tresses.
3ax
NOTE 2 Les Formules (3) et (4) ne s’appliquent qu’aux tresses présentant des caractéristiques similaires à celles d’une
seule tresse.
α
Légende
1 toron
α angle de la tresse
d diamètre des fils individuels
q pas de tresse
B
Figure 2 — Tresse
NOTE 3 Pour les tuyauteries sous pression, un angle de tresse compris entre 40° et 50° est utilisé.
Pour que les tuyauteries métalliques flexibles tressées satisfassent aux exigences de la présente Norme
internationale, elles doivent avoir une longueur telle qu’au moins un tour complet de la tresse (pas de tresse)
soit présent sur la longueur du tuyau.
4.7 Pression
La pression maximale admissible de la tuyauterie doit être la pression la plus basse de tout composant de la
tuyauterie métallique flexible onduleuse.
Il est essentiel que la pression maximale de service, y compris les pointes de pression auxquelles le tuyau est
soumis en service, ne dépasse pas la pression maximale admissible spécifiée.
L’allongement permanent d’un tuyau métallique flexible onduleux avec ses extrémités fermées et après la mise
en pression à la pression d’épreuve ne doit pas dépasser 1 %.
NOTE 1 La longueur d’une tuyauterie augmente lorsque la pression est positive et elle diminue lorsque la pression
est négative.
NOTE 2 Les tuyaux métalliques flexibles onduleux peuvent être conformes à l’un des PN suivants: 0,5; 1; 2,5; 6; 10; 16;
20; 25; 40; 50; 63; 100; 150; 160; 250; 320; 400 et 450.
4.8 Température
La pression maximale admissible, p , d’une tuyauterie métallique flexible onduleuse à une température
S
quelconque est la plus faible valeur de la pression d’un composant à 20 °C multipliée par le facteur de correction
approprié, C .
t
Les facteurs de correction, C , des matériaux sont indiqués dans le Tableau 3.
t
D’autres facteurs de correction, C , pour les désignations de matériaux européens sont fournis dans le Tableau A.4.
t
Tableau 3 — Facteurs de correction, C , et températures limites
t
Température 20 50 100 150 200 250 300 350 400 450 500 550 600 650
°C
X2CrNi19-11 1 0,87 0,72 0,65 0,59 0,55 0,51 0,48 0,46 0,45 0,44 0,43 — —
X5CrNi18-10 1 0,88 0,73 0,66 0,60 0,56 0,52 0,50 0,48 0,47 0,46 0,42 — —
X6CrNiTi18-10 1 0,92 0,83 0,78 0,74 0,71 0,67 0,64 0,62 0,61 0,60 0,59 — —
X2CrNiMo17-12-2 1 0,88 0,74 0,67 0,62 0,58 0,54 0,52 0,50 0,48 0,47 0,47 — —
X5CrNiMo17-12-2 1 0,90 0,78 0,71 0,66 0,62 0,58 0,56 0,53 0,52 0,51 0,51 — —
X6CrNiMoTi-17-12-2 1 0,90 0,81 0,76 0,73 0,69 0,65 0,63 0,61 0,59 0,59 0,58 — —
X2CrNiM18-14-3 1 0,88 0,74 0,67 0,61 0,57 0,54 0,52 0,50 0,48 0,47 0,47 — —
X1CrNiMoCuN20-18-7 1 0,90 0,77 0,70 0,64 0,61 0,57 0,56 0,54 0,53 0,52 — — —
X1NiCrMoCu25-20-5 1 0,93 0,87 0,82 0,76 0,70 0,65 0,61 0,57 0,54 0,52 0,50 — —
a b b
— 1 0,97 0,91 0,84 0,77 0,71 0,65 0,60 0,57 0,29 0,18 — — —
c
NiMo16Cr15Fe6W4 1 0,97 0,92 0,88 0,83 0,79 0,74 0,72 0,70 — — — — —
c
NiCr30 1 0,94 0,86 0,81 0,77 0,75 0,74 0,74 0,74 0,73 — — — —
c b b b
NiCr15Fe8 1 0,98 0,94 0,92 0,89 0,86 0,83 0,83 0,83 0,82 0,81 0,78 0,54 0,36
c b
NiCr22Mo9Nb 1 0,95 0,88 0,84 0,80 0,78 0,75 0,73 0,70 0,68 0,65 0,64 0,63 0,5
c b
FeNi32Cr21AlTi 1 0,93 0,80 0,74 0,68 0,63 0,58 0,55 0,53 0,51 0,50 0,49 0,48 0,39
c
NiFe30Cr2Mo3 1 0,95 0,89 0,83 0,77 0,75 0,74 0,72 0,70 0,68 0,67 0,66 — —
NOTE 1 Pour certains des matériaux austénitiques énumérés ici, le facteur de correction à appliquer pour les basses températures est supérieur à 1.
Pour plus d’informations, contacter le fabricant.
NOTE 2 Les désignations et les valeurs correspondant à l’acier inoxydable sont tirées de l’ISO 9328-7 pour le produit de forme C avec une limite
élastique à 1 %, les désignations correspondant à l’acier au carbone sont issues de l’ISO 6317 et les désignations concernant les alliages de nickel
proviennent de l’ISO 6208.
a
Acier au carbone non allié typique.
b
Valeurs dans la zone de fluage (100 000 h),
c
Valeurs indicatives provenant du retour d’expérience industrielle.
4.9 Corrosion
Les tuyaux et tuyauteries métalliques flexibles onduleux doivent présenter une résistance adéquate à tous les
agents corrosifs auxquels ils sont susceptibles d’être exposés pendant leur durée de vie.
Une attention particulière doit être accordée à la corrosion par piqûres, à la corrosion caverneuse, à la
fissuration par corrosion sous contrainte et à la corrosion intergranulaire.
Toutes les pièces de tuyauteries métalliques flexibles onduleuses exposées à la corrosion doivent prendre en
compte le risque de corrosion, en choisissant à la fois des profils de pièces appropriés et des matériaux adaptés.
NOTE 1 Les tuyaux métalliques flexibles onduleux ont généralement une épaisseur de paroi largement inférieure à
celle de toutes les autres parties du système dans lequel ils sont installés. Par conséquent, ils sont souvent fabriqués à
partir d’un matériau ayant une résistance à la corrosion plus élevée que celle utilisée dans les composants adjacents.
10 © ISO 2012 – Tous droits réservés
Matériau
En cas d’utilisation des matériaux dans des environnements corrosifs, se référer à la spécification du matériau choisi,
aux tables de résistance à la corrosion et/ou à l’expérience du fabricant de tuyaux métalliques flexibles onduleux.
NOTE 2 En ce qui concerne la résistance à la corrosion, les matériaux adaptés pour les tuyaux métalliques flexibles
onduleux peuvent être classés comme spécifié dans le Tableau 4.
Tableau 4 — Classification type des matériaux pour la résistance à la corrosion
Classe de résistance
Description Nuance du matériau Exemples
à la corrosion
Résistance à la Aciers inoxydables X2CrNi19-11
A
corrosion de base X6CrNiTi18-10
Bonne résistance à la Aciers inoxydables alliés au Mo X2CrNiMo17-12-2
B
corrosion X5CrNiMo17-12-2
Résistance à la Aciers inoxydables superalliés X1CrNiMoCuN20-18-7
C corrosion assez
X1NiCrMoCu25-20-5
élevée
Haute résistance à la Alliages de nickel NiCr22Mo9Nb (NW 6625)
D
corrosion
NOTE 3 Si nécessaire, la résistance à la corrosion d’un tuyau peut être augmentée en utilisant une forme de protection
intérieure et/ou extérieure.
NOTE 4 Le traitement thermique du matériau du tuyau métallique flexible onduleux améliore les caractéristiques de
résistance à la corrosion mais modifie les caractéristiques mécaniques de la tuyauterie métallique flexible.
4.10 Propreté
Les tuyaux et tuyauteries doivent être fournis à l’acheteur exempts d’eau et globalement exempts de résidus
visibles sur les surfaces intérieures et extérieures.
NOTE 1 Exempt de résidus visibles signifie moins de 500 mg/m .
NOTE 2 Un niveau de propreté plus strict peut être exigé en fonction de l’application.
L’eau utilisée pour le nettoyage doit avoir une teneur maximale en chlore de 30 mg/dm .
4.11 Conductivité électrique
Dans certaines conditions, les fluides s’écoulant dans les tuyaux métalliques flexibles onduleux peuvent
provoquer une décharge électrostatique pouvant produire des étincelles. Ces étincelles peuvent perforer la
paroi du tuyau ou être à l’origine d’explosions ou d’un incendie dans les environnements dangereux.
Lorsqu’elles sont mises à la terre, les tuyauteries métalliques flexibles exclusivement constituées de métal
présentent une conductivité adéquate pour décharger les courants qui se produisent. Si la mise à la terre est
impossible, les courants vagabonds doivent être évités.
Pour les tuyauteries métalliques flexibles comprenant un ou plusieurs composants non métalliques (par
exemple isolation, joint, revêtement intérieur, etc.), des mesures appropriées doivent être prises pour décharger
la tuyauterie, par exemple en utilisant des matériaux ayant une capacité de décharge suffisante. Les champs
électriques causés par les fluides chargés électrostatiquement doivent être isolés de la tuyauterie.
4.12 Vitesse d’écoulement
La vitesse d’écoulement doit être prise en compte dans la conception d’une tuyauterie.
La vitesse d’écoulement est donnée par la formule suivante:
Q ⋅4
v
V = (5)
π⋅D
i
ou
Q ⋅4
m
V = (6)
ρ ⋅⋅π D ²
i
où
V est la vitesse d’écoulement;
Q est le débit volumétrique;
v
Q est le débit massique;
m
D est le diamètre intérieur du tuyau onduleux;
i
ρ est la masse volumique du fluide.
NOTE Des vitesses élevées peuvent entraîner la mise en résonance des ondulations et conduire à une défaillance
prématurée. Ce type de défaillance peut être évité en utilisant un revêtement intérieur ou en modifiant le diamètre nominal,
DN. La vitesse critique est en grande partie influencée par le fluide transporté et ses conditions d’utilisation, par la forme
des ondulations et par la courbure du tuyau. Elle peut commencer à 5 m/s pour les liquides et à 30 m/s pour les gaz. En
cas de valeurs supérieures, il convient que le fabricant soit consulté.
4.13 Protection supplémentaire
Si nécessaire, les tuyauteries métalliques flexibles onduleuses doivent être munies d’une protection intérieure
ou extérieure supplémentaire empêchant leur détérioration mécanique. Cette protection doit être assurée par:
— un enroulement de protection contre l’abrasion en matériau métallique ou non métallique, adapté aux
conditions de fonctionnement prévues [voir la Figure 3 a)];
— une manchette intérieure ou extérieure supplémentaire résistant à l’arrachement, aux intempéries et à
l’abrasion [voir les Figures 3 b) et c)];
— d’autres moyens de protection, par exemple protection thermique, protection incendie, protection contre
un rayon de courbure excessif, etc. [voir la Figure 3 d)].
12 © ISO 2012 – Tous droits réservés

Légende
1 enroulement de protection contre l’abrasion
a) Enroulement de protection contre l’abrasion
a
a
Légende
1 manchette supplémentaire résistant à la déchirure
a
Sens de l’écoulement.
b) Revêtement intérieur
Légende
1 manchette supplémentaire résistant à la déchirure
c) Protection extérieure avec un tuyau flexible agrafé
Légende
1 bague d’extrémité
2 protection contre un rayon de courbure excessif
3 tuyauterie métallique flexible
d) Protection d’extrémité contre un rayon de courbure excessif avec un tuyau flexible agrafé
Figure 3 — Solutions de protection possibles
14 © ISO 2012 – Tous droits réservés

Lorsque cette protection supplémentaire affecte les rayons de courbure donnés dans le Tableau 6 et dans le
Tableau 8 ou influence négativement la résistance à la fatigue de la tuyauterie, le fabricant doit en aviser l’acheteur.
Lorsqu’un tuyau en acier inoxydable comporte un revêtement extérieur de protection, ce dernier ne doit contenir
ni zinc, ni plomb, ni étain.
Lorsque le matériau d’une protection synthétique contient des agents corrosifs tels que le chlore ou le soufre,
une attention doit être prise afin de s’assurer que ces agents ne soient pas relâchés lors du processus de
fabrication ou en service.
4.14 Raboutage des tuyaux
Lorsque le fabricant utilise des joints pour augmenter la longueur des tuyaux flexibles, les joints peuvent être
soudés bord à bord ou en lisière comme illustré à la Figure 4 et ils doivent être réalisés conformément à des
procédures qualifiées.
a) Soudage bord à bord
b) Soudage en lisière
Figure 4 — Détail des joints soudés bord à bord et en lisière
4.15 Fixation des pièces d’extrémité sur le tuyau
Les tuyaux métalliques flexibles onduleux sont fixés à de nombreux raccords normalisés et conçus sur mesure.
Les pièces d’extrémité normalisées doivent être constituées de l’un des matériaux indiqués dans le Tableau 2. Leurs
extrémités doivent être formées et préparées de manière à permettre un soudage ou un brasage correct du tuyau.
NOTE L’ISO 10806, par exemple, peut être applicable.
Lorsque des raccords conçus sur mesure sont utilisés, la méthode et la performance de la connexion entre le
tuyau métallique flexible onduleux et les raccords doivent être déterminées entre le fabricant ou l’assembleur
et l’utilisateur.
La connexion entre le tuyau métallique flexible onduleux et la pièce d’extrémité doit être réalisée selon une
méthode conduisant à un raccordement permanent non amovible, qui ne peut être détaché sans endommager
de manière irréparable le tuyau ou la pièce d’extrémité. Le raccordement doit assurer l’étanchéité et doit passer
tous les essais spécifiés à l’Article 5.
Toutes les méthodes de raboutage utilisées au cours de la fabrication des tuyauteries métalliques flexibles
doivent être qualifiées.
La qualification des soudeurs et du mode opératoire de soudage doit être conforme à l’EN 287-1 et l’ISO 15614-1,
et celle des braseurs et du mode opératoire de brasage doit être conforme à l’EN 13133 et l’ISO 13585.
Lorsque la pénétration des soudures réduit le diamètre intérieur, la performance d’écoulement doit être vérifiée.
Si des raccordements sans crevasses ni bavures sont exigés, ils doivent être spécifiés par l’acheteur.
4.16 Paramètres de conception des tuyaux et tuyauteries métalliques flexibles onduleux
4.16.1 Les informations suivantes sont nécessaires pour une conception correcte des tuyaux métalliques:
a) le diamètre nominal DN;
b) le type de flexibilité;
c) la pression minimale et maximale en service;
d) la gamme de températures en service;
e) les matériaux.
4.16.2 Les informations supplémentaires suivantes sont nécessaires pour une conception correcte des
tuyauteries métalliques flexibles:
a) le fluide à transporter;
b) la pression maximale en service;
c) la température maximale en service;
d) le rayon de courbure minimal;
e) la longueur hors tout;
f) le type de raccords pour les tuyauteries;
g) la durée de vie en service prévue.
4.16.3 En fonction de l’application, les informations supplémentaires suivantes sont nécessaires:
a) le débit;
b) le type de mouvement ou de vibrations;
c) les exigences de propreté;
d) les conditions spéciales (par exemple coup de bélier).
e) les exigences relatives aux certificats d’essais;
f) si des essais en dépression ou d’autre
...
