Standards Content (sample)

INTERNATIONAL ISO
STANDARD 8848
Second edition
2020-12
Small craft — Remote mechanical
steering systems
Petits navires — Appareils à gouverner commandés à distance
Reference number
ISO 8848:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 8848:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8848:2020(E)

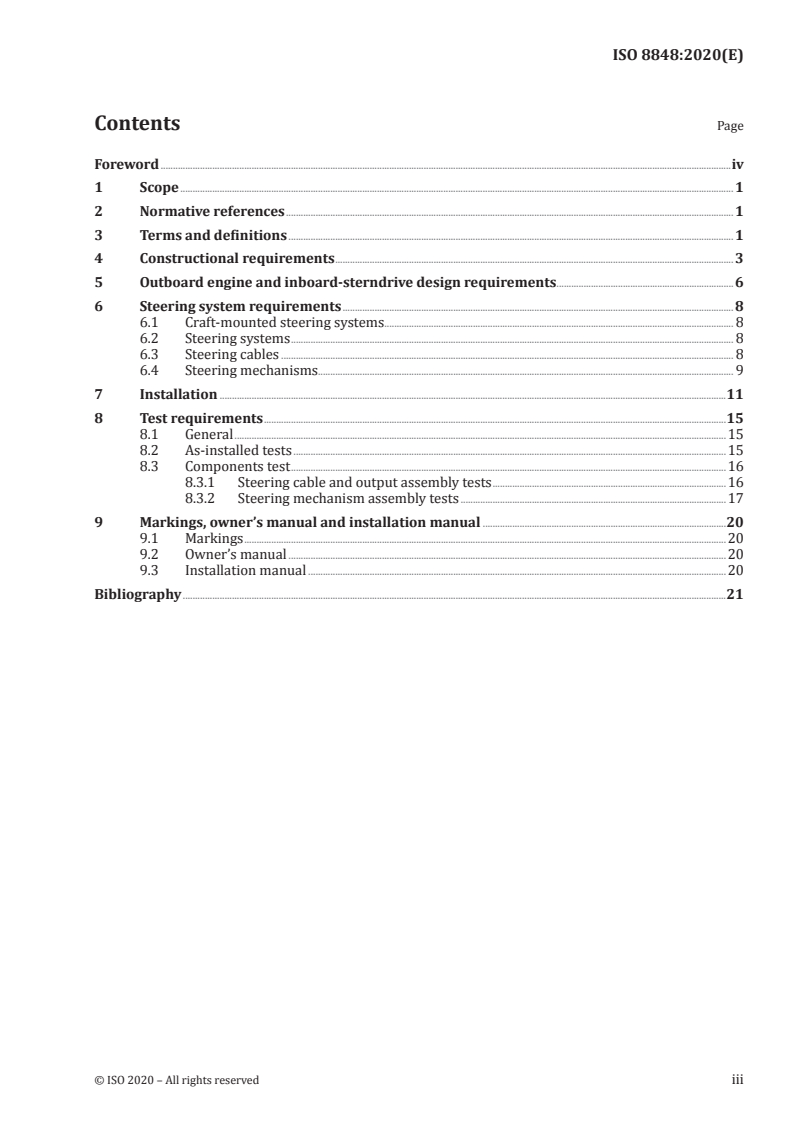

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Constructional requirements .................................................................................................................................................................. 3

5 Outboard engine and inboard-sterndrive design requirements ........................................................................ 6

6 Steering system requirements ............................................................................................................................................................... 8

6.1 Craft-mounted steering systems .............................................................................................................................................. 8

6.2 Steering systems .................................................................................................................................................................................... 8

6.3 Steering cables ........................................................................................................................................................................................ 8

6.4 Steering mechanisms......................................................................................................................................................................... 9

7 Installation ..............................................................................................................................................................................................................11

8 Test requirements ............................................................................................................................................................................................15

8.1 General ........................................................................................................................................................................................................15

8.2 As-installed tests ................................................................................................................................................................................15

8.3 Components test .................................................................................................................................................................................16

8.3.1 Steering cable and output assembly tests ...............................................................................................16

8.3.2 Steering mechanism assembly tests ............................................................................................................17

9 Markings, owner’s manual and installation manual ...................................................................................................20

9.1 Markings ....................................................................................................................................................................................................20

9.2 Owner’s manual ..................................................................................................................................................................................20

9.3 Installation manual ..........................................................................................................................................................................20

Bibliography .............................................................................................................................................................................................................................21

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8848:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be Noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to

the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see

www .iso .org/ iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 188, Small craft, in collaboration with

the European Committee for Standardization (CEN) Technical Committee CEN/TC 464, Small craft, in

accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

This second edition of ISO 8848, together with ISO 23411:2020, cancels and replaces ISO 8848:1990,

ISO 9775:1990 and ISO 15652:2003, which have been technically revised.
The main changes compared to the previous edition are as follows:

— ISO 8848:1990, ISO 9775:1990 and ISO 15652:2003 have been consolidated into this document;

— added "mechanical" in the title;
— updated definitions;
— updated requirements to meet current industry practices;
— added 7.7 regarding control lever to steering wheel clearance;
— steering wheel requirements and tests have been removed.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8848:2020(E)
Small craft — Remote mechanical steering systems
1 Scope

This document specifies design, construction, installation and test requirements for remote mechanical

cable steering systems and the output ram interface point to rudders, jet drives, outboard and

sterndrive engines for small craft.

It is applicable to three distinct classes of steering systems for use on various types of craft:

— standard duty steering systems, for small craft with single and twin installations of outboard

engines with a total over 15 kW power, and with rudders, sterndrives, and water-jet drives;

— light duty steering systems, for small craft with a single outboard engine of 15 kW to 40 kW power;

— mini-jet steering systems, excluding personal watercraft.

NOTE Standard and light duty steering systems are mechanically interchangeable. A standard duty steering

system can be used on a craft designed for a light duty system. However, a light duty steering system cannot

be used on a craft that requires a standard duty steering system. Mini-jet steering systems are mechanically

differentiated from the previously mentioned systems and can only be used on mini-jet craft as defined in this

document.
This document does not address emergency means for steering the craft.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 10240:2019, Small craft — Owner's manual

ISO 12217-1:2015, Small craft — Stability and buoyancy assessment and categorization — Part 1: Non-

sailing boats of hull length greater than or equal to 6 m

ISO 12217-2:2015, Small craft — Stability and buoyancy assessment and categorization — Part 2: Sailing

boats of hull length greater than or equal to 6 m

ISO 12217-3:2015, Small craft — Stability and buoyancy assessment and categorization — Part 3: Boats of

hull length less than 6 m
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
craft-mounted steering system

assembly including all components necessary to transmit remote manual effort to the end of the output

ram (3.20) and a means to secure an output ram guide tube to the craft
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 8848:2020(E)
3.2
interface point

point of mechanical interface in the steering system (3.11) where a connection is made between the

output ram (3.20) and the craft components that are not supplied as part of the same assembly

3.3
control element

device connected to the steering mechanism (3.6) that allows the operator to apply manual steering

effort to the steering system (3.11)
EXAMPLE Steering wheel (3.13), handlebar (3.5), joystick (3.7).
3.4
drag link

device in an engine-mounted steering system (3.10) by which the linear force of the output ram (3.20) is

transmitted to the engine steering arm
3.5
handlebar

mechanical means for applying a manual steering effort to the steering mechanism (3.6) in a horizontal

configuration, with hand grips at each end and the helm connected at the middle
3.6
steering mechanism

device, to which a control element (3.3) is attached for manual application of a controlling force, and by

which the controlling force is fed into a steering system (3.11)
3.7
joystick

operator input device for the simultaneous control of thrust, steering and propulsion

3.8
mini-jet craft

craft weighing less than 1 000 kg, with an inboard engine powering a water-jet pump as its primary

method of propulsion, designed to be operated with one or more persons within the confines of a hull

3.9
minimum retained system performance

system performance after test(s), such that at least 90 % of the steering arc normally available each

side of the mid-position can be obtained by exertion of no more than 27 N∙m of torque at the steering

mechanism (3.6), through the control element (3.3)

Note 1 to entry: This criterion does not define the steering system (3.11) performance while a craft is underway,

but is rather intended to provide quantitative limits for design and test purposes.

3.10
engine-mounted steering system

assembly including all components necessary to transmit a remote manual effort to the end of the

output ram (3.20) which is affixed to an engine mounted steering tube and a drag link (3.4) supplied by

the engine manufacturer
3.11
steering system

assembly including all components necessary to transmit a remote manual effort to the rudder,

outboard engine, sterndrive or water-jet drive
3.12
two-cable steering system

two independent cables attached at the interface point(s) (3.2) of the output ram(s) (3.20) and at the helm

and driven by a common steering shaft, generally used to minimize steering backlash or lost motion

2 © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 8848:2020(E)
3.13
steering wheel

mechanical means for applying a manual steering effort to the helm, normally a circular configuration

with a continuous loop at the distal end of support spokes with the helm connected at the rotational axis

3.14
steering wheel diameter
actual diameter

diameter of the circle formed by the outermost sections of the steering wheel (3.13)

Note 1 to entry: See Figure 6.
3.15
steering wheel dish

distance between the two parallel planes formed by the aft rim surface and the forward hub surface of

a steering wheel (3.13)
Note 1 to entry: See Figure 6.
3.16
craft
small craft

recreational boat, and other watercraft using similar equipment, of up to 24 m length of hull (L )

Note 1 to entry: The measurement methodology for the length of hull is defined in ISO 8666.

[SOURCE: ISO 8666:2020, 3.15, modified – Note 1 to entry has been added.]
3.17
standard duty steering system

remote mechanical steering system (3.11) designed to the requirements of this standard for use on

small craft with outboard engines (single and dual) with a total of 15 kW and greater power, inboard

engines, sterndrives, and water-jet drives
3.18
light duty steering system

remote mechanical steering system (3.11) designed to the requirements of this standard for use on

small craft with single outboard engines between 15 kW and 40 kW power that is permanently marked

with a maximum power rating of 40 kW
3.19
mini-jet steering system

remote mechanical steering system (3.11) designed to the requirements of this standard for use on mini-

jet craft (3.8)
3.20
output ram

portion of the remote mechanical steering cable that interfaces with the outboard engine steering tube

and drag link (3.4), steering actuator or craft mounted steering tube/rudder
4 Constructional requirements

4.1 When steering systems are factory-installed in the craft, the complete system shall be supplied. In

outboard engine craft, the system shall be supplied complete to the interface point at the output ram end

as shown in Figure 1.
© ISO 2020 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 8848:2020(E)
Dimensions in millimetres
Key
1 coupler nut Mid-travel position.
2 output ram tube Flat.
3 interface point
4 end fitting
NOTE Minimum travel: 100 mm each side of mid-travel position.
Maximum travel: 115 mm each side of mid-travel position.
Coupler nut 7/8-14 UNF-2B thread (optional for boat mounted systems).
Figure 1 — Output ram

4.2 Installation of the steering system shall be in accordance with the instructions provided by the

steering system manufacturer.

4.3 Craft suitable for twin outboard engines shall be so designated, and it shall also be specified

whether the craft is suitable for engine-mounted steering systems, craft-mounted steering systems or

both. If the craft is suitable for craft-mounted steering systems, it shall also be specified whether engine

well mounting, transom mounting or both (see Figure 2) may be used.
4 © ISO 2020 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 8848:2020(E)
Dimensions in millimetres
a) Engine well mounting b) Transom mounting
Key
1 380 mid-travel position 7 centreline of swivel to be 0 +12 above transom
2 engine mounting face of clamp bracket 8 face of clamp bracket
3 engine centreline 9 engine centreline
4 articulation 15° min. 10 articulation 15° min.
5 7/8-14 NF.2B thread – 16 min. length on tube 11 mid-travel position
6 swivel axis 102 0 -13 square off face of transom 12 interface point
NOTE Minimum travel: 100 mm each side of mid-travel position.
Maximum travel: 115 mm each side of mid-travel position.
Figure 2 — Craft-mounted steering system

4.4 Components of the steering system shall be resistant to corrosion, either by virtue of material or

coating thereof, and shall be galvanically compatible with adjoining components.

4.5 All threaded fasteners whose integrity affects safe operation of the system, such that separation

or loss of the fastener would cause sudden loss of steering without warning, shall be provided with a

locking means.

4.6 Threaded fasteners whose integrity affects operation of the system, such that separation or loss

of the fastener would cause sudden loss of steering without warning, and that can be expected to be

disturbed by installation or adjustment procedures, shall be referenced by instructions for correct

assembly and shall either:

— be locked by a device whose presence is determinable by visual inspection, or by feel, following

assembly; or
© ISO 2020 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 8848:2020(E)

— incorporate integral locking means, provided the fastener cannot be omitted or substituted without

making the system inoperable.

NOTE Self-locking nuts with plastic inserts that create mechanical plastic interference meet the

requirements of this subclause.

4.6.1 Loose lock-washers, distorted thread nuts, or separately applied adhesives are prohibited.

4.6.2 Plain, threaded jam nuts are prohibited except that they may be used to permit adjustment and

shall then be designed so that total separation of parts or other complete loss of steering will not occur,

should they loosen.

NOTE These assemblies are not intended to be disassembled for installation; the choice of locking means is

within the discretion of the system manufacturer.

4.6.3 A locking device shall be so designed that its presence can be determined by visual inspection or

feel after installation.

4.7 Connection fittings, including quick-disconnect fittings relying only upon a spring or springs to

maintain the connection, shall not be used.
5 Outboard engine and inboard-sterndrive design requirements

5.1 The steering stops on the outboard engine shall permit at least 30° of angular movement to either

side of the centreline.

5.2 The outboard engine steering system shall meet the applicable dimensional requirements indicated

in Figures 1, 3, and 4.
Dimensions in millimetres
Key
1 engine axis Either side.
2 7/8-14 UNF-2A thread both ends
+02, 5
tube ø int. 16

NOTE 1 The tube can be threaded equal length on both ends or reversible for port steering installations.

NOTE 2 The above inner tube dimensions are for the as installed tube.
Figure 3 — Engine-mounted steering tube
6 © ISO 2020 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 8848:2020(E)
Dimensions in millimetres
Key
1 steering arm 3 tilt axis
2 steering axis 4 transom mating surface
Figure 4 — Engine-mounted steering tilt axis

5.3 The drag link and the necessary fittings to attach an outboard engine to the steering output ram

shown in Figure 1 shall be supplied with the outboard engine.

5.4 The outboard engine shall be designed so that, with any combination of engine turn and tilt, there

shall be no damaging interference between the engine, its accessories, and both the craft-mounted

steering system installed as shown in Figure 2 and the engine-mounted steering system, provided the

engine is designed for both systems. Appropriate written information and installation instructions shall

be provided, clearly indicating the type of steering system(s) that should be used.

5.5 All mechanical parts of a steering system transmitting steering forces shall meet the applicable

steer
...

NORME ISO
INTERNATIONALE 8848
Deuxième édition
2020-12
Petits navires — Appareils à
gouverner commandés à distance
Small craft — Remote mechanical steering systems
Numéro de référence
ISO 8848:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 8848:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8848:2020(F)

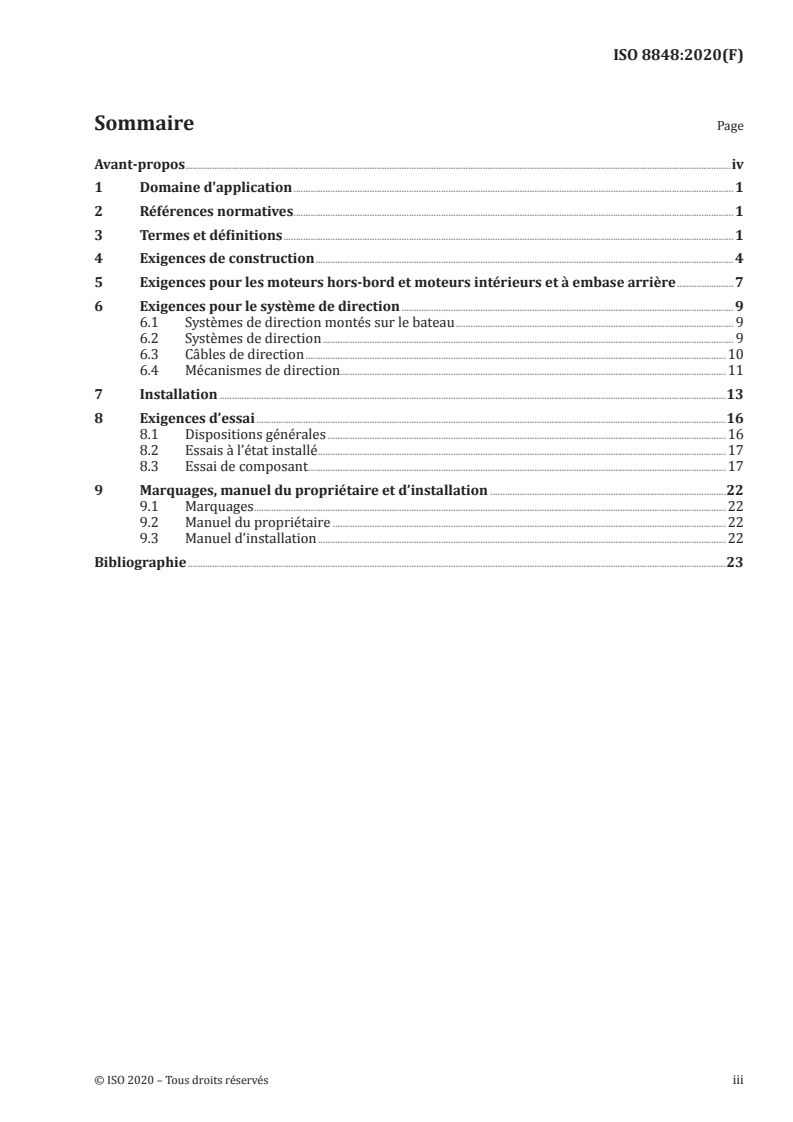

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Exigences de construction .......................................................................................................................................................................... 4

5 Exigences pour les moteurs hors-bord et moteurs intérieurs et à embase arrière .......................7

6 Exigences pour le système de direction ....................................................................................................................................... 9

6.1 Systèmes de direction montés sur le bateau ................................................................................................................. 9

6.2 Systèmes de direction ....................................................................................................................................................................... 9

6.3 Câbles de direction ...........................................................................................................................................................................10

6.4 Mécanismes de direction.............................................................................................................................................................11

7 Installation ..............................................................................................................................................................................................................13

8 Exigences d’essai ...............................................................................................................................................................................................16

8.1 Dispositions générales ..................................................................................................................................................................16

8.2 Essais à l’état installé ......................................................................................................................................................................17

8.3 Essai de composant ..........................................................................................................................................................................17

9 Marquages, manuel du propriétaire et d’installation ................................................................................................22

9.1 Marquages ................................................................................................................................................................................................22

9.2 Manuel du propriétaire ................................................................................................................................................................22

9.3 Manuel d’installation ......................................................................................................................................................................22

Bibliographie ...........................................................................................................................................................................................................................23

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8848:2020(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 188, Petits navires, en collaboration

avec le comité technique CEN/TC 464, Petits navires, du Comité européen de normalisation (CEN)

conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).

Cette deuxième édition de l’ISO 8848, conjointement à l’ISO 23411:2020, annule et remplace

l’ISO 8848:1990, l’ISO 9775:1990 et l’ISO 15652:2003, qui ont fait l'objet d'une révision technique.

Les principaux changements par rapport à l’édition précédente sont:

— les ISO 8848:1990, ISO 9775:1990 et ISO 15652:2003 ont été consolidées dans ce document;

— ajout du terme "mécaniques" dans le titre;
— mise à jour des définitions;

— mise à jour des exigences pour correspondre aux pratiques actuelles de l'industrie;

— ajout du paragraphe 7.7 relatif à l’espace entre le levier de commande et le volant;

— suppression des exigences relatives aux volants et leurs essais.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8848:2020(F)
Petits navires — Appareils à gouverner commandés à
distance
1 Domaine d'application

Le présent document spécifie les exigences relatives à la conception, la construction, l’installation et les

essais des systèmes de direction mécaniques commandés à distance par câbles, et aux points d’interface

entre le vérin de commande et les gouvernails, hydrojets, moteurs hors-bord et moteur à embase de

propulsion arrière pour les petits navires.

Il s'applique à trois classes distinctes de systèmes de direction pour une utilisation sur différents types

de bateaux:

— les systèmes de direction à utilisation standard, pour les petits navires avec installations monomoteur

et bimoteurs hors-bord d'une puissance totale supérieure à 15 kW, et avec des gouvernails, embases

arrière de propulsion et propulsion par hydrojet;

— les systèmes de direction à utilisation légère, pour petits navires à un seul moteur hors-bord d’une

puissance de 15 kW à 40 kW;

— les systèmes de direction à mini-tuyères, à l'exclusion des véhicules nautiques à moteur (motos

aquatiques).

NOTE Les systèmes de direction à utilisation standard et légère sont interchangeables mécaniquement. Un

système de direction à utilisation standard peut être utilisé sur un bateau conçu pour un système à utilisation

légère. Cependant, un système de direction à utilisation légère ne peut pas être utilisé sur un bateau qui nécessite

un système de direction à utilisation standard. Les systèmes de direction pour mini-tuyères sont mécaniquement

différenciés des systèmes mentionnés ci-dessus et ne peuvent être utilisés que sur des mini-tuyères tels que

définis dans ce document.

Ce document ne traite pas systèmes des dispositifs de barre/direction de secours du bateau.

2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 10240:2019, Petits navires — Manuel du propriétaire

ISO 12217-1:2015, Petits navires — Évaluation et catégorisation de la stabilité et de la flottabilité — Partie

1: Bateaux à propulsion non vélique d'une longueur de coque supérieure ou égale à 6 m

ISO 12217-2:2015, Petits navires — Évaluation et catégorisation de la stabilité et de la flottabilité — Partie

2: Bateaux à voiles d'une longueur de coque supérieure ou égale à 6 m

ISO 12217-3:2015, Petits navires — Évaluation et catégorisation de la stabilité et de la flottabilité — Partie

3: Bateaux d'une longueur de coque inférieure à 6 m
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s'appliquent.

© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 8848:2020(F)

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
système de direction installé sur le bateau

ensemble comprenant tous les composants nécessaires pour transmettre à distance un effort manuel

jusqu’à l'extrémité du vérin de sortie (3.20) et un dispositif permettant de fixer un tube guide de vérin

de sortie sur le bateau
3.2
point d’interface

point d'interface mécanique dans le système de direction (3.11) où une connexion est établie entre

le vérin de sortie (3.20) et les composants du bateau qui ne sont pas fournis dans le cadre du même

ensemble
3.3
élément de commande

dispositif relié au mécanisme de direction (3.6) qui permet à l'opérateur d'appliquer l'effort de manuel de

direction au système de direction (3.11)
EXEMPLE Volant (3.13), guidon (3.5), manette multifonctions ( joystick) (3.7).
3.4
tige de liaison

dispositif d’un système de direction monté sur le moteur (3.10) par lequel la force linéaire du vérin de

sortie (3.20)est transmise au bras de direction du moteur
3.5
guidon

dispositif mécanique permettant d’appliquer un effort de direction manuel au mécanisme de direction

(3.6) dans une configuration horizontale, comportant des poignées à chaque extrémité et relié au

mécanisme de barre en son milieu
3.6
mécanisme de direction

dispositif, auquel est attaché un élément de commande (3.3) pour l'application manuelle d'une force de

commande, et par lequel la force de commande est introduite dans un système de direction (3.11)

3.7
manette multifonctions
joystick

dispositif d’entrée actionné par l’utilisateur, destiné au contrôle simultané de la poussée, de la direction

et de la propulsion
3.8
bateau à mini-tuyère

bateau de moins de 1 000 kg muni d'un moteur intérieur entrainant une pompe à jet d'eau comme

moyen principal de propulsion, et conçu pour être utilisé avec une ou plusieurs personnes se tenant à

l'intérieur d'une coque
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 8848:2020(F)
3.9
performance minimale retenue du système

capacité du système après essai(s), telle qu’au moins 90% de l’arc de direction normalement disponible

sur chaque bord de la position milieu puisse être obtenu par un couple inférieur ou égal à 27 Nm exercé

sur le mécanisme de direction (3.6) par l’intermédiaire de l’élément de commande (3.3)

Note 1 à l'article: Ce critère ne définit pas les performances du système de direction (3.11) lorsque le bateau fait

route, mais vise plutôt à fournir des limites quantitatives pour la conception et les essais.

3.10
système de direction installé sur le moteur

ensemble comprenant tous les composants nécessaires pour transmettre un effort manuel à distance à

l'extrémité du vérin de sortie (3.20) qui est fixée à un tube de direction monté sur le moteur et à une tige

de liaison (3.4) fournie par le constructeur du moteur
3.11
système de direction

assemblage comprenant tous les composants nécessaires pour transmettre à distance l'effort manuel

au gouvernail, moteur hors-bord, embase de propulsion arrière ou dispositif de propulsion par hydrojet

3.12
système de direction à deux câbles

deux câbles indépendants attachés aux point(s) d'interface (3.2) du ou des vérins de sortie (3.20) et au

mécanisme de direction et entraînés par un arbre de direction commun, généralement utilisés pour

minimiser le retour d’effort ou le mouvement perdu
3.13
volant

dispositif mécanique utilisé pour appliquer un effort de direction manuel au mécanisme de barre,

normalement une configuration circulaire avec une boucle continue à l'extrémité distale des rayons de

support avec le mécanisme de barre relié par son axe de rotation
3.14
diamètre du volant
diamètre effectif

diamètre du cercle formé par les sections les plus à l'extérieur du volant (3.13)

Note 1 à l'article: Voir la Figure 6.
3.15
cuvette du volant

distance entre les deux plans parallèles formés par la surface de la jante arrière et la surface du moyeu

avant du volant (3.13).
Note 1 à l'article: Voir la Figure 6.
3.16
bateau
petit navire

bateau de plaisance, et autre bateau utilisant un équipement similaire, d’une longueur de coque (L )

inférieure ou égale à 24 m

Note 1 à l'article: La méthodologie de mesurage de la longueur de coque (L ) est définie dans l’ISO 8666.

[SOURCE: ISO 8666:2020, 3.15, modifié – La Note 1 à l'article a été ajoutée.]
© ISO 2020 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 8848:2020(F)
3.17
système de direction pour service standard

système de direction (3.11) mécanique commandé à distance conçu pour être conforme aux exigences de

la présente norme pour une utilisation sur les petits navires équipés de moteurs hors-bord (monomoteur

ou bimoteur) d’une puissance supérieure ou égale à 15 kW et de moteurs intérieurs, embase arrière ou

un hydrojet
3.18
système de direction pour service léger

système de direction (3.11) mécanique commandé à distance conçu pour être conforme aux exigences de

la présente norme pour une utilisation sur les petits navires équipés de moteurs hors-bord (monomoteur

ou bimoteur)d’une puissance comprise entre 15 kW à 40 kW qui comportent un marquage installé à

demeure indiquant une puissance assignée maximale de 40 kW
3.19
système de direction à mini tuyère

système de direction (3.11) mécanique commandé à distance conçu pour être conforme aux exigences de

la présente norme pour une utilisation sur un bateau à mini tuyère (3.8)
3.20
vérin de sortie

partie du câble de direction mécanique commandé à distance qui s'interface avec le tube de direction du

moteur hors-bord et la tige de liaison (3.4), l'actionneur de direction ou le tube de direction/gouvernail

monté sur le bateau
4 Exigences de construction

4.1 Lorsque les systèmes de direction sont installés en usine dans le bateau, le système complet doit

être fourni. Dans les bateaux à moteur hors-bord, le système doit être fourni complet jusqu'au point

d'interface situé à l'extrémité du vérin de sortie, comme indiqué à la Figure 1.
4 © ISO 2020 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 8848:2020(F)
Dimensions en millimètres
Légende
1 écrou de raccordement Position à mi-course.
2 tube du vérin de sortie Plat.
3 point d’interface
4 raccord d’extrémité
NOTE Course minimale: 100 mm de chaque côté de la position à mi-course.
Course maximale: 115 mm de chaque côté de la position à mi-course.

Écrou de raccordement filetage 7/8-14 UNF- 2B (en option pour les systèmes montés sur le bateau).

Figure 1 — Vérin de sortie

4.2 L'installation du système de direction doit être conforme aux instructions fournies par le fabricant

du système de direction.

4.3 Les bateaux appropriés à une installation hors-bord bimoteur doivent être désignés comme tels,

et il doit également être spécifié si le bateau convient aux systèmes de direction montés sur le ou les

moteurs, aux systèmes de direction montés sur le bateau ou aux deux. Si le bateau est approprié aux

systèmes de direction montés sur le bateau, on doit également spécifier si l’auge/puits moteur, le tableau

arrière ou les deux peuvent être utilisés pour le montage du système de direction (voir la Figure 2).

© ISO 2020 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 8848:2020(F)
Dimensions en millimètres
a) Montage sur le puits moteur b) Montage sur le tableau arrière
Légende
1 380 position à mi-course 7 axe de pivotement, doit être à 0+12 au-dessus du
tableau AR
2 face montée sur le moteur du support de serrage 8 face du support de serrage
3 ligne axiale du moteur 9 axe du moteur
4 articulation 15° min. 10 articulation 15°min.
5 filetage 7/8-14 NF.2B – 16 min de long sur le tube 11 position à mi-course
6 axe de pivotement carré à 102 0 -13 mm de la 12 point d’interface
face AV du tableau AR
NOTE Course minimale: 100 mm de chaque bord depuis la position à mi-course.
Course maximale: 115 mm de chaque bord depuis la position à mi-course.
Figure 2 — Système de direction monté sur le bateau

4.4 Les composants du système de direction doivent résister à la corrosion, par la qualité de leur

matériau, ou de leur revêtement, et doivent être compatibles galvaniquement avec les composants qui lui

sont liés.

4.5 Tous les éléments de fixations filetés dont l'intégrité affecte le fonctionnement sûr du système, de

telle sorte que la séparation ou la perte de l’élément de fixation entrainerait une perte soudaine de la

direction sans avertissement, doivent être équipés d'un dispositif de verrouillage.

4.6 Les éléments de fixation filetés dont l'intégrité affecte le fonctionnement du système, à tel point

que leur séparation ou leur perte entraînerait une perte soudaine de la direction sans avertissement, et

6 © ISO 2020 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 8848:2020(F)

dont on peut s’attendre qu’ils soient perturbés par les procédures d'installation ou de réglage, doivent

être référencées par des instructions permettant un montage correct et doivent:

— être verrouillés par un dispositif dont la présence peut être déterminée par inspection visuelle ou

tactile, après assemblage; ou

— comporter des dispositifs de verrouillage intégrés, à condition que la fixation ne puisse être omise

ou remplacée sans rendre le système inutilisable.

NOTE Les écrous autobloquants avec inserts en plastique qui créent une interférence plastique mécanique

répondent aux exigences de ce paragraphe.

4.6.1 Les rondelles frein libres, les écrous à filetage déformés ou les adhésifs appliqués séparément

sont interdits.

4.6.2 Les écrous ordinaires, ou contre-écrous sont interdits, sauf s’ils peuvent être utilisés pour

permettre un réglage et doivent être conçus de manière à éviter toute séparation totale des pièces ou

toute autre perte complète de la direction en cas de desserrage.

NOTE Ces assemblages ne sont pas destinés à être démontés pour l'installation; le choix du moyen de

verrouillage est à la discrétion du fabricant du système.

4.6.3 Un dispositif de verrouillage doit être conçu de telle sorte que sa présence puisse être déterminée

par inspection visuelle ou tactile par une personne non spécialiste après son installation.

4.7 Les raccords de liaison y compris les raccords à débranchement rapide reposant uniquement sur

un ou plusieurs ressorts pour maintenir la liaison, ne doivent pas être utilisés
5 Exigences pour les moteurs hors-bord et moteurs intérieurs et à embase arrière

5.1 Les butées de direction sur un moteur hors-bord doivent permettre un mouvement angulaire d'au

moins 30° d’un bord ou de l’autre de l'axe médian.

5.2 Le système de direction d’un moteur hors-bord doit satisfaire aux exigences dimensionnelles

applicables indiquées aux Figures 1, 3, et 4.
© ISO 2020 – Tous droits réservés 7
---------------------- Page: 11 ----------------------
ISO 8848:2020(F)
Dimensions en millimètres
Légende
1 axe du moteur a De chaque côté
2 filetage 7/8-14 UNF-2A à chaque extrémité
+02, 5
tube ø int. 16

NOTE 1 Le tube peut être fileté sur une longueur égale aux deux extrémités ou être réversible pour les

installations de commande à bâbord.

NOTE 2 Les dimensions du tube intérieur ci-dessus correspondent au tube tel qu'installé.

Figure 3 — Tube de direction monté sur le moteur
Dimensions en millimètres
Légende
1 bras/biellette de direction 3 axe d’inclinaison/basculement
2 axe de directions 4 surface s’appuyant sur le tableau arrière
Figure 4 — Axes de direction et d’inclinaison montés sur le moteur

5.3 La tige de liaison et les accessoires de fixation nécessaires à la liaison d’un moteur hors-bord au

vérin de sortie de direction illustré à la Figure 1 doivent être fournis avec le moteur hors-bord.

8 © ISO 2020 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 8848:2020(F)

5.4 Le moteur hors-bord doit être conçu de manière à empêcher, dans n'importe quelle combinaison

d'angles de rotation et d’inclinaison/basculement, toute interférence dommageable entre le moteur, ses

accessoires et le système de direction monté sur le bateau installé comme indiqué à la Figure 2 et celui

monté sur le moteur, à condition que le moteur soit conçu pour les deux systèmes. Des informations

écrites appropriées et des instructions d'installation doivent être fournies, indiquant clairement le ou les

types de système de direction qu’il convient d’utiliser.

5.5 Tous les éléments mécaniques et hydrauliques d'un système de direction assistée qui transmettent

des forces de direction doivent satisfaire aux exigences applicables des composants du système du 8.2.

NOTE 1 Les éléments électriques d'un système de direction sont traitées dans l’ISO 25197.

NOTE 2 Les éléments hydrauliques d'un système de direction sont traitées dans l’ISO 10592.

5.6 Les moteurs hors-bords doivent être conçus de telle sorte que la géométrie garantisse que les

charges statiques définies ci-dessous, lorsqu’elles sont appliquées au point de liaison du bras de direction

perpendiculairement à celui-ci et dans son plan de fonctionnement, tout au long de l'arc de direction

maximal, ne donneront pas lieu à des chargements sur le vérin de sortie supérieurs à ceux spécifiés

au 8.3.1.
— 3 300 N pour les systèmes de direction pour service standard;
— 2 200 N pour les systèmes de direction pour service léger.

5.7 Le bras de direction du moteur hors-bord doit être muni d'un filetage UNF 3/8-24 ou d'un alésage

lisse au point de liaison d'un diamètre de 9,65 mm à 9,9 mm.

5.8 Les embases arrières conçus pour les systèmes de direction mécanique commandés à distance

doivent être conçus avec une géométrie appropriée pour garantir qu’un couple de 680 Nm appliqué sur

l’axe de direction de l’embase arrière ne provoque pas une composante de la force de direction supérieure

à celle spécifiée au 8.3.1.
6 Exigences pour le système de direction
6.1 Systèmes de direction montés sur le bateau

6.1.1 Les systèmes de direction montés sur des bateaux prévus pour l’installation d’un moteur hors-

bord doivent respecter les exigences dimensionnelles indiquées à la Figure 1 et la Figure 2. Lorsqu'un

joint tel que représenté à la Figure 2 est remplacé par un joint universel à deux axes de rotation, l’axe

perpendiculaire à la face du tableau arrière doit être situé entre 0 et 13 mm au-dessus de la face de

montage horizontale du support de fixation du moteur. Le deuxième axe doit se situer entre 100 mm

et 115 mm de la surface intérieure du tableau arrière et ne doit pas être à plus de 28,5 mm du premier

axe en direction du moteur. Si le dispositif de pivotement est monté dans le raccord latéral du puits

du moteur, le puits du moteur doit permettre une position à mi-course située à 380 mm entre l'axe de

pivotement et l'axe du moteur.
6.2 Systèmes de direction

6.2.1 Les systèmes de direction doivent pouvoir fonctionner dans une plage de températures allant de

-20 °C à +80 °C.

6.2.2 Plage de températures de stockage - Tous les matériaux utilisés dans la construction du système

et de ses accessoires doivent pouvoir résister à une température ambiante de –40 °C à +85 °C pendant au

moins une semaine.
© ISO 2020 – Tous droits réservés 9
---------------------- Page: 13 ----------------------
ISO 8848:2020(F)

NOTE Cette exigence n’a pas pour but de requérir un fonctionnement à ces températures, mais est incluse

pour déterminer que le système supportera les températures de stockage stipulées par le présent document.

6.2.3 Les systèmes de direction et leurs composants doivent pouvoir satisfaire aux exigences d'essai

applicables spécifiées à l’Article 8.

6.2.4 Le système de direction doit pouvoir effectuer un mouvement sans obstruction sur toute la plage

de son trajet de câble prévu, sans interférence.

6.2.5 Les joints à rotules utilisées pour relier le système de direction au gouvernail, hors-bord et

transmission à tuyère doivent être installées de manière à éviter toute perte de direction si la rotule se

sépare axialement de sa douille.

NOTE Une rondelle plate plus grande que l'alésage de la douille satisfait à cette exigence.

Pour les installations sur les bateaux à mini-tuyère, les joints à rotule utilisés pour relier le système de

direction à la tuyère doivent comporter une redondance de manière à ce qu'une défaillance de la liaison

axiale entre la rotule et son logement n'entraîne pas une perte totale de la direction.

6.2.6 Les systèmes et composants de direction doivent satisfaire aux exigences d'essai applicables

spécifiées à l’Article 8.

6.2.7 Les plastiques et élastomères qui peuvent être exposés au soleil doivent être choisis pour résister

à la dégradation par les rayons ultraviolets.

6.2.8 Les plastiques et élastomères pouvant être installés dans les compartiments moteur doivent

être choisis pour résister à la dégradation par les atmosphères salines, le carburant, l'huile, l'ozone et la

chaleur.
6.3 Câbles de direction

6.3.1 Les câbles de direction doivent comporter un marquage indélébile situé à l'extrémité de sortie,

indiquant la longueur depuis le centre de l'axe du mécanisme de barre jusqu’au centre de l’alésage de

sortie du vérin de direction à mi-course.

6.3.2 Le câble ou dispositif de sortie du système de direction doit fournir des courses suivantes:

— 100 mm à 115 mm de chaque bord du point de mi-course pour les systèmes de direction pour service

standard et léger;

— 89 mm à 95,4 mm de chaque bord du point de mi-course pour les systèmes de direction pour

mini tuyère.

6.3.3 Pour les systèmes de direction pour service léger, le câble de direction doit être marqué de

manière indélébile par le fabricant indiquant que la puissance maximale autorisée est de 40 kW.

6.3.4 Les dispositifs de sortie du système de direction pour les bateaux à mini tuyère doivent être

conformes aux exigences de montage
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 8848
ISO/TC 188
Small craft — Remote mechanical
Secretariat: SIS
steering systems
Voting begins on:
2020­05­04
Petits navires — Appareils à gouverner commandés à distance
Voting terminates on:
2020­06­29
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 8848:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 8848:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 8848:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Constructional requirements .................................................................................................................................................................. 3

5 Outboard engine and inboard-sterndrive design requirements ........................................................................ 6

6 Steering system requirements ............................................................................................................................................................... 8

6.1 Craft-mounted steering systems .............................................................................................................................................. 8

6.2 Steering systems .................................................................................................................................................................................... 8

6.3 Steering cables ........................................................................................................................................................................................ 8

6.4 Steering mechanisms......................................................................................................................................................................... 9

7 Installation ..............................................................................................................................................................................................................11

8 Test requirements ............................................................................................................................................................................................15

8.1 General ........................................................................................................................................................................................................15

8.2 As­installed tests ................................................................................................................................................................................15

8.3 Components test .................................................................................................................................................................................16

8.3.1 Steering cable and output assembly tests ...............................................................................................16

8.3.2 Steering mechanism assembly tests ............................................................................................................17

9 Markings, owner’s manual and installation manual ...................................................................................................20

9.1 Markings ....................................................................................................................................................................................................20

9.2 Owner’s manual ..................................................................................................................................................................................20

9.3 Installation manual ..........................................................................................................................................................................20

Annex ZA (informative) Relationship between this European Standard and the essential

requirements of Directive 2013/53/EU aimed to be covered ............................................................................21

Bibliography .............................................................................................................................................................................................................................22

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 8848:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be Noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to

the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see

www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 188, Small craft.

This second edition of ISO 8848, together with ISO 23411:2020, cancels and replaces ISO 8848:1990,

ISO 9775:1990 and ISO 15652:2003.
The main changes compared to the previous edition are as follows:

— ISO 8848:1990, ISO 9775:1990 and ISO 15652:2003 have been consolidated into this document;

— updated definitions;
— updated requirements to meet current industry practices;
— added Clause 7.7 regarding control lever to steering wheel clearance;
— steering wheel requirements and tests have been removed.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 8848:2020(E)
Small craft — Remote mechanical steering systems
1 Scope

This document specifies design, construction, installation and test requirements for remote mechanical

cable steering systems and the output ram interface point to rudders, jet drives, outboard and

sterndrive engines for small craft.

It is applicable to three distinct classes of steering systems for use on various types of craft:

— standard duty steering systems, for small craft with single and twin installations of outboard

engines with a total over 15 kW power, and for rudders, sterndrives, and water-jet drives;

— light duty steering systems, for small craft with a single outboard engine of 15 kW to 40 kW power;

— mini-jet steering systems, excluding personal watercraft.

NOTE Standard and light duty steering systems are mechanically interchangeable. A standard duty steering

system can be used on a craft designed for a light duty system. However, a light duty steering system cannot

be used on a craft that requires a standard duty steering system. Mini-jet steering systems are mechanically

differentiated from the previously mentioned systems and can only be used on mini-jet craft as defined in this

document.
This document does not address emergency means for steering the craft.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 12217­1:2015, Small craft — Stability and buoyancy assessment and categorization — Part 1: Non-

sailing boats of hull length greater than or equal to 6 m

ISO 12217­2:2015, Small craft — Stability and buoyancy assessment and categorization — Part 2: Sailing

boats of hull length greater than or equal to 6 m

ISO 12217­3:2015, Small craft — Stability and buoyancy assessment and categorization — Part 3: Boats of

hull length less than 6 m
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
craft-mounted steering system

assembly including all components necessary to transmit remote manual effort to the end of the output

ram (3.20) and a means to secure an output ram guide tube to the craft
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO/FDIS 8848:2020(E)
3.2
interface point

point of mechanical interface in the steering system (3.11) where a connection is made between the

output ram (3.20) and the craft components that are not supplied as part of the same assembly

3.3
control element

device connected to the steering mechanism (3.6) that allows the operator to apply manual steering

effort to the steering system (3.11)
EXAMPLE Steering wheel (3.13), handlebar (3.5), joystick (3.7).
3.4
drag link

device in an engine-mounted steering system (3.10) by which the linear force of the output ram (3.20) is

transmitted to the engine steering arm
3.5
handlebar

mechanical means for applying a manual steering effort to the steering mechanism (3.6) in a horizontal

configuration, with hand grips at each end and the helm connected at the middle
3.6
steering mechanism

device, to which a control element (3.3) is attached for manual application of a controlling force, and by

which the controlling force is fed into a steering system (3.11)
3.7
joystick

operator input device for the simultaneous control of thrust, steering and propulsion

3.8
mini-jet craft

craft weighing less than 1 000 kg, with an inboard engine powering a water-jet pump as its primary

method of propulsion, designed to be operated with one or more persons within the confines of a hull

3.9
minimum retained system performance

system performance after test(s), such that at least 90 % of the steering arc normally available each

side of the mid-position can be obtained by exertion of no more than 27 N∙m of torque at the steering

mechanism (3.6), through the control element (3.3)

Note 1 to entry: This criterion does not define the steering system (3.11) performance while a craft is underway,

but is rather intended to provide quantitative limits for design and test purposes.

3.10
engine-mounted steering system

assembly including all components necessary to transmit a remote manual effort to the end of the

output ram (3.20) which is affixed to an engine mounted steering tube and a drag link (3.4) supplied by

the engine manufacturer
3.11
steering system

assembly including all components necessary to transmit a remote manual effort to the rudder,

outboard engine, sterndrive or water-jet drive
3.12
two-cable steering system

two independent cables attached at the interface point(s) (3.2) of the output ram(s) (3.20) and at the helm

and driven by a common steering shaft, generally used to minimize steering backlash or lost motion

2 © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/FDIS 8848:2020(E)
3.13
steering wheel

mechanical means for applying a manual steering effort to the helm, normally a circular configuration

with a continuous loop at the distal end of support spokes with the helm connected at the rotational axis

3.14
steering wheel diameter

diameter of the circle formed by the outermost sections of the steering wheel (3.13)

Note 1 to entry: See Figure 6.
3.15
steering wheel dish

distance between the two parallel planes formed by the aft rim surface and the forward hub surface of

a steering wheel (3.13)
Note 1 to entry: See Figure 6.
3.16
craft
small craft

recreational boat, and other watercraft using similar equipment, of up to 24 m length of hull (L )

[SOURCE: ISO 8666:2016, 2.13]
3.17
standard duty steering system

remote mechanical steering system (3.11) designed to the requirements of this standard for use on

small craft with outboard engines (single and dual) with a total of 15 kW and greater power, inboard

engines, sterndrives, and water-jet drives
3.18
light duty steering system

remote mechanical steering system (3.11) designed to the requirements of this standard for use on

small craft with single outboard engines between 15 kW and 40 kW power that is permanently marked

with a maximum power rating of 40 kW
3.19
mini-jet steering system

remote mechanical steering system (3.11) designed to the requirements of this standard for use on mini-

jet craft (3.8)
3.20
output ram

portion of the remote mechanical steering cable that interfaces with the outboard engine steering tube

and drag link (3.4), steering actuator or craft mounted steering tube/rudder
4 Constructional requirements

4.1 When steering systems are factory-installed in the craft, the complete system shall be supplied. In

outboard engine craft, the system shall be supplied complete to the interface point at the ram output end

as shown in Figure 1.
© ISO 2020 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO/FDIS 8848:2020(E)
Dimensions in millimetres
Key
1 coupler nut Mid­travel position.
2 output ram tube Flat.
3 interface point
4 end fitting
NOTE Minimum travel: 100 mm each side of mid­travel position.
Maximum travel: 115 mm each side of mid-travel position.
Coupler nut 7/8-14 UNF-2B thread (optional for boat mounted systems).
Figure 1 — Output ram

4.2 Installation of the steering system shall be in accordance with the instructions provided by the

steering system manufacturer.

4.3 Craft suitable for twin outboard engines shall be so designated, and it shall also be specified

whether the craft is suitable for engine-mounted steering systems, craft-mounted steering systems or

both. If the craft is suitable for craft-mounted steering systems, it shall also be specified whether engine

well mounting, transom mounting or both (see Figure 2) may be used.
4 © ISO 2020 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/FDIS 8848:2020(E)
Dimensions in millimetres
a) Motor well mounting b) Transom mounting
Key
1 380 mid­travel position 7 centreline of swivel to be 0 +12 above transom
2 motor mounting face of clamp bracket 8 face of clamp bracket
3 engine centreline 9 engine centreline
4 articulation 15° min. 10 articulation 15° min.
5 7/8­14 NF.2B thread – 16 min. length on tube 11 mid­travel position
6 swivel axis 102 0 -13 square off face of transom 12 interface point
NOTE Minimum travel: 100 mm each side of mid­travel position.
Maximum travel: 115 mm each side of mid-travel position.
Figure 2 — Craft-mounted steering system

4.4 Components of the steering system shall be resistant to corrosion, either by virtue of material or

coating thereof, and shall be galvanically compatible with adjoining components.

4.5 All threaded fasteners whose integrity affects safe operation of the system, such that separation

or loss of the fastener would cause sudden loss of steering without warning, shall be provided with a

locking means.

4.6 Threaded fasteners whose integrity affects operation of the system, such that separation or loss

of the fastener would cause sudden loss of steering without warning, and that can be expected to be

disturbed by installation or adjustment procedures, shall be referenced by instructions for correct

assembly and shall either:

— be locked by a device whose presence is determinable by visual inspection, or by feel, following

assembly; or
© ISO 2020 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO/FDIS 8848:2020(E)

— incorporate integral locking means, provided the fastener cannot be omitted or substituted without

making the system inoperable.

NOTE Self­locking nuts with plastic inserts that create mechanical plastic interference meet the

requirements of this subclause.

4.6.1 Loose lock-washers, distorted thread nuts, or separately applied adhesives are prohibited.

4.6.2 Plain, threaded jam nuts are prohibited except that they may be used to permit adjustment and

shall then be designed so that total separation of parts or other complete loss of steering will not occur,

should they loosen.

NOTE These assemblies are not intended to be disassembled for installation; the choice of locking means is

within the discretion of the system manufacturer.

4.6.3 A locking device shall be so designed that its presence can be determined by visual inspection or

feel after installation.

4.7 Connection fittings, including quick-disconnect fittings relying only upon a spring or springs to

maintain the connection, shall not be used.
5 Outboard engine and inboard-sterndrive design requirements

5.1 The steering stops on the outboard engine shall permit at least 30° of angular movement to either

side of the centreline.

5.2 The outboard engine steering system shall meet the applicable dimensional requirements indicated

in Figures 1, 3, and 4.
Dimensions in millimetres
Key
1 motor axis Either side.
2 7/8­14 UNF­2A thread both ends
+02, 5
tube ø int. 16

NOTE 1 The tube can be threaded equal length on both ends or reversible for port steering installations.

NOTE 2 The above inner tube dimensions are for the as installed tube.
Figure 3 — Engine-mounted steering tube
6 © ISO 2020 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/FDIS 8848:2020(E)
Dimensions in millimetres
Key
1 steering arm 3 tilt axis
2 steering axis 4 transom mating surface
Figure 4 — Engine-mounted steering tilt axis

5.3 The drag link and the necessary fittings to attach an outboard engine to the steering output ram

shown in Figure 1 shall be supplied with the outboard engine.

5.4 The outboard engine shall be designed so that, with any combination of engine turn and tilt, there

shall be no damaging interference between the engine, its accessories, and both the craft­mounted

steering system installed as shown in Figure 2 and the engine-mounted steering system, provided the

engine is designed for both systems. Appropriate written information and installation instructions shall

be provided, clearly indicating the type of steering system(s) that should be used.

5.5 All mechanical parts of a steering system transmitting steering forces shall meet the applicable

steering system component requirements in 8.2.
NOTE 1 Electrical parts of a steering system are addressed in ISO 25197.
NOTE 2 Hydraulic parts of a steering system are addressed in ISO 10592.

5.6 Outboard engines shall be designed so that the geometry ensures that the static loads defined

below, when applied at the steering­arm connection point normal to the steering arm in its plane of

operation, throughout the maximum steering arc, do not result in steering output ram loadings greater

than those specified in 8.3.1.
— 3 300 N for standard duty steering system;
— 2 200 N for light duty steering system.

5.7 The steering arm of the outboard engine shall be provided with a 3/8­24 UNF thread, or a plain

hole of 9,65 mm to 9,9 mm diameter at the connection point.

5.8 Sterndrives designed for remote mechanical steering systems shall be designed with proper

geometry to ensure that a torque of 680 Nm applied about the sterndrive steering axis does not result in

a steering component loading greater than that specified in 8.3.1.
© ISO 2020 – All rights reserved 7
---------------------- Page: 11 ----------------------
ISO/FDIS 8848:2020(E)
6 Steering system requirements
6.1 Craft-mounted steering systems

6.1.1 Craft-mounted steering systems for outboard engine installations shall meet the dimensional

requirements indicated in Figure 1 and Figure 2. When a joint as shown in Figure 2 is replaced by a

universal joint with two movement axes, the axis perpendicular to the transom face shall be located 0 mm

to 13 mm above the engine clamp bracket horizontal mounting face. The second axis shall be 100 mm to

115 mm from the inner surface of the transom and shall be not more than 28,5 mm from the first axis

toward the engine. If the swivel is mounted in the engine well side fitting, the engine well shall provide

for 380 mm mid-travel position from the swivel axis to the engine axis.
6.2 Steering systems

6.2.1 Steering systems shall be capable of operating throughout a temperature range of −20 °C to +80 °C.

6.2.2 Storage temperature range — All materials used in the construction of the system and its

accessories shall be capable of withstanding an ambient temperature of −40 °C to 85 °C for at least

1 week duration.

NOTE This requirement is not intended to require operation at these temperatures, but is included to

determine that the system withstands the storage temperatures of this document.

6.2.3 Steering systems and components shall meet the applicable test requirements specified in

Clause 8.

6.2.4 The steering system shall be capable of unobstructed movement throughout its full range of

intended cable travel without interference.

6.2.5 Ball joints used to connect the steering system to the rudder, sterndrive, outboard and water

jet drives shall be installed so that total loss of steering does not occur if the ball separates axially from

its socket.
NOTE A flat washer larger than the socket bore meets this requirement.

For mini-jet craft installations, ball joints used to connect the steering system to the jet drive shall

have redundancy such that axial failure of the ball-to-socket connection does not result in total loss of

steering.

6.2.6 Steering systems and components shall meet the applicable test requirements specified in

Clause 8.

6.2.7 Plastics and elastomers which can be exposed to sunlight shall be chosen to resist degradation by

ultraviolet radiation.

6.2.8 Plastics and elastomers which can be installed in engine compartments shall be chosen to resist

degradation by saline atmospheres, fuel, oil, ozone and heat.
6.3 Steering cables

6.3.1 Steering cables shall be permanently marked with a dimension at the output end with a steering

system length which shall be the length from the steering wheel shaft centre to the hole centre in the

steering output ram at the mid­travel position.
8 © ISO 2020 – All rights reserved
---------------------- Page: 12 ----------------------
ISO/FDIS 8848:2020(E)

6.3.2 The cable or steering-system output device shall provide the following amounts of travel:

— 100 mm to 115 mm on each side of mid-travel for standard duty and light duty steering systems;

— 89 mm to 95,4 mm on each side of mid-travel for mini-jet steering systems.

6.3.3 For light duty steering systems, the steering cable shall be permanently marked by the

manufacturer that the maximum power permissible is 40 kW.

6.3.4 Mini-jet craft steering system output device shall follow the mounting requirements specified in

Figure 5.
Dimensions in millimetres
Key
1 mid­travel
Figure 5 — Output mounting configuration

6.3.5 Light duty and standard duty steering cables shall not be interchangeable with steering cables

for mini-jet craft steering systems.

6.3.6 Ferrous metals used for the core of a steering cable, installed below the maximum load waterline,

shall be corrosion-resistant and equivalent to 300 series stainless steel.

6.3.7 The minimum bend radius of the cable shall be specified by the cable manufacturer.

6.3.8 Each cable in a two-cable steering system shall individually meet the requirements of this

document.
6.4 Steering mechanisms

6.4.1 Installation instructions for steering mechanisms shall include recommendations for the

maximum diameter and deepest steering wheel dish (see Figure 6) that may be used with the helm.

© ISO 2020 – All rights reserved 9
---------------------- Page: 13 ----------------------
ISO/FDIS 8848:2020(E)
Dimensions in millimetres
Key
1 dish D standard diameter = actual diameter – 50 mm
2 forward hub surface D actual diameter
Figure 6 — Steering wheel terms

6.4.2 Steering mechanisms that use a steering wheel shall be permanently marked on the helm

assembly, such that the marking is visible when the steering wheel is removed, with the manufacturer’s

recommendation of the largest steering wheel diameter and the deepest steering wheel dish that may

be used.

6.4.3 Steering mechanisms that are intended for a handlebar shall be permanently marked with the

manufacturer’s recommendation of the largest handlebar width and greatest effective offset that may

be used.

6.4.4 Steering mechanisms that are intended for a joystick shall be permanently marked with the

manufacturer's recommendation of the largest stick allowed.
10 © ISO 2020 – All rights reserved
---------------------- Page: 14 ----------------------
ISO/FDIS 8848:2020(E)
Dimensions in millimetres
Key
1 offset L actual length of joystick

W actual width of handlebar L standard length of joystick = actual length – 50 mm

a s
W standard width= actual width – 50 mm
Figure 7 — Control elements

6.4.6 Steering mechanisms for mini-jet craft shall incorporate travel stops to eliminate overloading of

the steering cable.

6.4.7 Helm assemblies for light duty steering systems shall be permanently marked by the steering

manufacturer stating that the maximum power permissible is 40 kW.
7 Installation

7.1 Except for installations specifically intended for craft or outboard engines with special

requirements, either the engine-mounted or the craft-mounted steering system shall be used.

7.2 If installing engine-mounted steering systems in outboard engine-craft, steering cables or other

force­transmission means shall be selected so that, as installed and at mid­travel position, the output

ram or equivalent component connection point shall reach at least 270 mm beyond the engine centreline

as indicated in Figure 8.
© ISO 2020 – All rights reserved 11
---------------------- Page: 15 ----------------------
ISO/FDIS 8848:2020(E)
Dimensions in millimetres
Key
1 mid­travel position
2 engine centreline
3 interface point
Figure 8 — Engine-mounted steering system

7.3 If installing craft-mounted steering systems in outboard engine-craft, steering cables or other

force­transmission means shall be selected so that, as installed and at mid­travel position, the output ram

or equivalent component connection point reaches at least to the engine centreline. The cable shall be

attached to the craft to position the cable-anchor swivel with res
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
