ISO 9773:2024

Plastics - Determination of burning behaviour of thin flexible vertical specimens in contact with a small flame ignition source

This document specifies a small-scale laboratory screening procedure for comparing the relative burning behaviour of vertically oriented thin and relatively flexible plastics specimens exposed to a low-energy-level flame ignition source. NOTE These specimens cannot be tested using method B of IEC 60695-11-10:2013 since they distort or shrink away from the applied flame source without igniting. This test method determines the afterflame and afterglow times of specimens. The classification system described in Annex A is intended for quality control and the preselection of component materials for products. The classification established by this method of test is applicable only to the material used for the specimens. NOTE Test results are influenced by material components, e.g. pigments, fillers, concentrations of fire retardants.

Plastiques — Détermination du comportement au feu d'éprouvettes minces verticales souples au contact d'une petite flamme comme source d'allumage

Le présent document spécifie une méthode de laboratoire de sélection à petite échelle qui permet de comparer le comportement au feu d’éprouvettes en matière plastique mince, relativement souple, orientées verticalement et exposées à une source d’allumage de faible énergie. NOTE Ces éprouvettes ne peuvent pas être soumises à l’essai selon la méthode B de l’IEC 60695-11-10:2013 car elles se déforment ou fuient la flamme en se contractant sans s’enflammer. La présente méthode d’essai permet de déterminer les durées de flamme persistante et d’incandescence résiduelle des éprouvettes. Le système de classement décrit dans l’Annexe A est destiné au contrôle de la qualité et à la présélection des matériaux entrant dans la composition des produits. Le classement établi au moyen de cette méthode d’essai s’applique uniquement aux matériaux constitutifs des éprouvettes. NOTE Les résultats d’essai sont influencés par les constituants du matériau, par exemple pigments, charges, concentrations en ignifugeants.

General Information

• Status: Published
• Publication Date: 12-Sep-2024
• ICS: 13.220.40 - Ignitability and burning behaviour of materials and products
• ICS: 83.080.01 - Plastics in general
• Technical Committee: ISO/TC 61/SC 4 - Burning behaviour
• Drafting Committee: ISO/TC 61/SC 4 - Burning behaviour
• Current Stage: 6060 - International Standard published
• Start Date: 13-Sep-2024
• Due Date: 26-Jul-2025
• Completion Date: 13-Sep-2024

Relations

• Revises: ISO 9773:1998 - Plastics - Determination of burning behaviour of thin flexible vertical specimens in contact with a small-flame ignition source
• Effective Date: 27-Aug-2022
• Revises: ISO 9773:1998/Amd 1:2003 - Plastics - Determination of burning behaviour of thin flexible vertical specimens in contact with a small-flame ignition source - Amendment 1: Specimens
• Effective Date: 27-Aug-2022

Overview

ISO 9773:2024 specifies a small-scale laboratory screening procedure for assessing the burning behaviour of thin, flexible, vertically oriented plastic specimens when exposed to a low‑energy small flame ignition source. The method measures afterflame and afterglow times to compare relative flammability of materials that cannot be tested with IEC 60695-11-10 method B because they distort or shrink away from the flame. The standard is primarily intended for quality control and preselection of component materials; classifications apply only to the tested material formulation.

Key topics and requirements

• Test objective: Determine afterflame and afterglow times of vertically mounted, nearly cylindrical specimens exposed to two successive 50 W diffusion burner applications.
• Specimen dimensions: Standard specimens are 200 mm ±5 mm long, 50 mm ±2 mm wide and a maximum thickness of 0.25 mm (thicker flexible specimens may be tested if they behave like thin nonrigid samples).
• Apparatus essentials:
  • Test chamber or fume hood with internal volume ≥ 0.5 m3, dark interior (light level < 20 lux facing rear).
  • 50 W diffusion laboratory burner per ISO 10093:2020 and IEC 60695 series.
  • Methane gas supply (technical grade, ≥ 98% purity) or equivalent with heat content ~37 MJ/m3.
  • Timing device (accuracy 0.5 s per hour), micrometer (0.01 mm), mandrel (13 mm ±0.5 mm), wire (0.2–0.5 mm), cotton wool conditioned in desiccator.
• Conditioning: Ambient conditioning at 23 °C ±2 °C / 50% ±10% RH. Oven conditioning recommended (preferred: 7 days at 70 °C) to assess changes in burning behaviour.
• Performance limits and notes:
  • Results depend on specimen shape, orientation, additives (pigments, fillers, flame retardants), density and thickness.
  • Test is not a full fire-hazard assessment - it is for comparative screening only.
• Classification: Annex A provides a classification system for quality control and material preselection.

Applications and users

ISO 9773:2024 is used by:

• Material manufacturers and R&D teams for evaluating new polymer formulations and additive effects.
• Quality assurance and production control for batch-to-batch consistency.
• Component and product designers selecting materials for low‑energy ignition environments.
• Independent test laboratories conducting comparative flame tests.
• Regulatory and procurement professionals seeking material-level flammability data for preselection.

Keywords: ISO 9773:2024, plastics burning behaviour, thin flexible specimens, small flame ignition, afterflame afterglow, flame test, laboratory screening.

Related standards

• ISO 10093:2020 (standard ignition sources)
• ISO 13943:2023 (fire safety vocabulary)
• ISO 845 (density of cellular plastics)
• IEC 60695 series (test flames and needle/50 W flame methods)

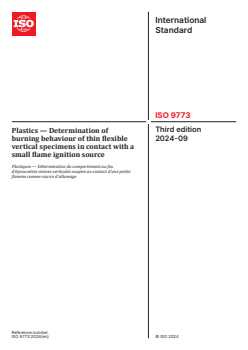

Standards Content (Sample)

International
Standard
ISO 9773
Third edition
Plastics — Determination of
2024-09
burning behaviour of thin flexible
vertical specimens in contact with a
small flame ignition source
Plastiques — Détermination du comportement au feu
d'éprouvettes minces verticales souples au contact d'une petite
flamme comme source d'allumage
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Significance of test . 2
6 Apparatus and materials . 3
7 Test specimens . 4
8 Conditioning . 6
9 Test procedures . 6
10 Expression of results . 8
11 Precision . 9
12 Test report . 9
Annex A (informative) Classification system for determining the combustibility of vertical
flexible test specimens using a 20 mm flame source .11
Bibliography .12

iii

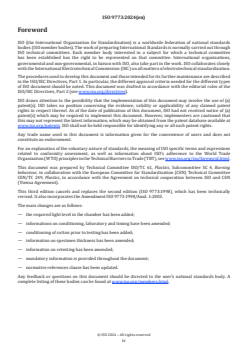

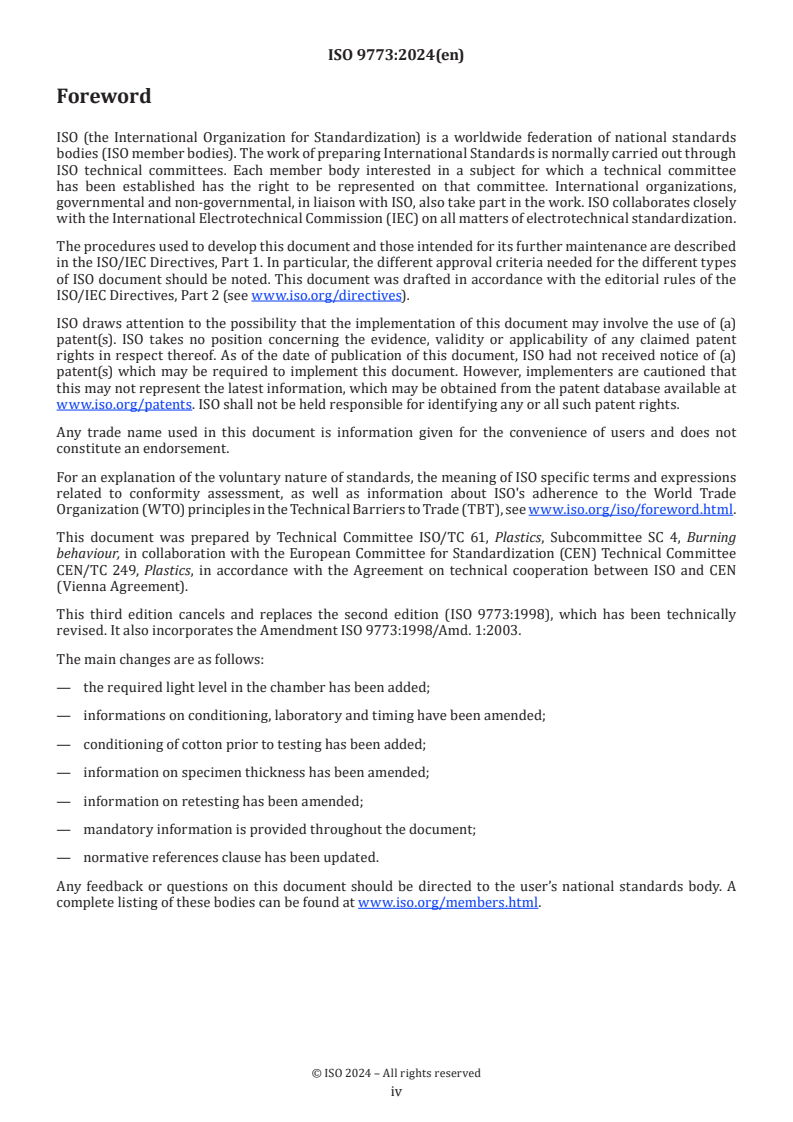

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 4, Burning
behaviour, in collaboration with the European Committee for Standardization (CEN) Technical Committee
CEN/TC 249, Plastics, in accordance with the Agreement on technical cooperation between ISO and CEN
(Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 9773:1998), which has been technically
revised. It also incorporates the Amendment ISO 9773:1998/Amd. 1:2003.
The main changes are as follows:
— the required light level in the chamber has been added;
— informations on conditioning, laboratory and timing have been amended;
— conditioning of cotton prior to testing has been added;
— information on specimen thickness has been amended;
— information on retesting has been amended;
— mandatory information is provided throughout the document;
— normative references clause has been updated.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
International Standard ISO 9773:2024(en)
Plastics — Determination of burning behaviour of thin
flexible vertical specimens in contact with a small flame
ignition source
1 Scope
1.1 This document specifies a small-scale laboratory screening procedure for comparing the relative
burning behaviour of vertically oriented thin and relatively flexible plastics specimens exposed to a low-
energy-level flame ignition source.
NOTE These specimens cannot be tested using method B of IEC 60695-11-10:2013 since they distort or shrink
away from the applied flame source without igniting.
1.2 This test method determines the afterflame and afterglow times of specimens.
1.3 The classification system described in Annex A is intended for quality control and the preselection of
component materials for products. The classification established by this method of test is applicable only to
the material used for the specimens.
NOTE Test results are influenced by material components, e.g. pigments, fillers, concentrations of fire retardants.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 845:2006, Cellular plastics and rubbers — Determination of apparent density
ISO 10093:2020, Plastics — Fire tests — Standard ignition sources
ISO 13943:2023, Fire safety — Vocabulary
IEC 60695-11-4:2011, Fire hazard testing — Part 11-4: Test flames — 50 W flame — Apparatus and
confirmational test method
IEC 60695-11-5:2016, Fire hazard testing — Part 11-5: Test flames — Needle-flame test method — Apparatus,
confirmatory test arrangement and guidance
IEC 69695-11-10:2013, Fire hazard testing — Part 11-10: Test flames — 50 W horizontal and vertical flame
test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 13943 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/

3.1
afterflame
flame that persists after the ignition source has been removed
[SOURCE: ISO 13943:2023, 3.12]
3.2
afterflame time
length of time for which an afterflame (3.1)persists under specified conditions
[SOURCE: ISO 13943:2023, 3.13]
3.3
afterglow
persistence of glowing combustion after both removal of the ignition source and the cessation of any flaming
combustion
[SOURCE: ISO 13943:2023, 3.14]
3.4
afterglow time
length of time for which an afterglow (3.3) persists under specified conditions
[SOURCE: ISO 13943:2023, 3.15]
4 Principle
A test specimen having a nearly cylindrical form is supported vertically by one end and the free end is
exposed to two successive applications of a specified gas flame. The burning behaviour of the test specimen
is assessed by measuring the afterflame and/or afterglow time,
5 Significance of test
5.1 Tests made on a material under the conditions specified in this document can be of considerable value
when comparing the relative burning behaviour of different materials, controlling manufacturing processes
or assessing any change in burning characteristics prior to, or during, use. The results obtained from this
method are dependent upon the shape, orientation and insulation of the test specimen and the conditions of
ignition. Correlation with performance under actual service conditions is not implied.
5.2 Results obtained in accordance with this document shall not be used to describe or appraise the fire
hazard presented by a particular material or shape under actual fire conditions. Assessment for fire hazard
requires consideration of factors, such as fuel contribution, intensity of burning (rate of heat release),
products of combustion and environmental factors such as the intensity of source, orientation of exposed
material and ventilation conditions.
5.3 Burning behaviour as measured by this test method is affected by factors, such as density, colour and
anisotropy of the material and thickness of the test specimen.
5.4 The effects on the burning behaviour of additives, deterioration, and possible loss of volatile
components are measurable using this method. It is acceptable to use results obtained using this method for
comparing the relative performance of materials and, potentially, in material assessment.
5.5 The burning behaviour of some plastic materials has the potential to change with time. It is accordingly
advisable to make tests before and after oven conditioning by an appropriate procedure that is described in
the test report. The preferred oven conditioning conditions shall be 7 days at 70 °C. However, it is acceptable
to use other oven conditioning times and temperatures if agreed to by all parties.

6 Apparatus and materials
6.1 Test chamber. An enclosure or a laboratory fume hood (cupboard) having an internal volume of
at least 0,5 m , shall be used when testing the test specimens. The test chamber shall permit observation
and shall be draught free while permitting normal thermal circulation of air past the test specimen during
burning. This enclosure shall be fitted with an evacuation device, such as an exhaust fan, to remove products
of combustion which are toxic. However, it is important to turn off the device during the actual test and to
start it again immediately after the test to remove the products of combustion.
WARNING — Toxic products are produced during combustion.
6.1.1 The inside surfaces of the chamber shall be of a dark colour. When a light meter, facing towards the
rear of the chamber, is positioned in place of the test specimen, the recorded light level shall be less than 20 lux.
6.2 Laboratory burner. The burner shall be a laboratory burner, as described in ISO 10093:2020, 11.3,
(as well as in IEC 60695-11-4:2011 and IEC 60695-11-10:2013 for a 50 W flame) as a 50 W diffusion burner
ignition source, having a barrel length of 100 mm ± 10 mm and an inside diameter of 9,5 mm ± 0,3 mm. The
barrel shall not be equipped with an end attachment such as a stabilizer. The burner shall be calibrated in
accordance with IEC 60695-11-5:2016 and IEC 60695-11-10:2013.
6.3 Ring stand. An adjustable ring stand, with clamps, or the equivalent, shall be used for positioning of
the test specimen.
6.4 Timing device. A stopwatch or other suitable timing device, accurate to 0,5 s in one hour with a
resolution of 0,1 s.
6.5 Measuring scale. A measuring scale, graduated in millimetres, shall be used to measure the length,
width, and thickness of the test specimen.
6.6 Gas supply. Technical grade methane gas, of minimum purity 98 %, shall be used as the igniting fuel.
It shall be supplied by means of a regulator and a meter for uniform gas flow.
3 3
Other gas mixtures having a heat content of 37 MJ/m ± 1 MJ/m have been found to provide similar results.
However, technical-grade methane, having a minimum purity of 98 percent, shall be used in cases of dispute.
6.7 Desiccator. A desiccator, containing anhydrous calcium chloride or another suitable drying agent and
capable of maintaining a relative humidity not exceeding 20 % at 23 °C ± 2 °C, shall be used for conditioning
the test specimens.
6.8 Conditioning room or chamber. A conditioning room or chamber, capable of being maintained at
23 °C ± 2 °C and a relative humidity of (50 ± 10) %, shall be available.
6.9 Micrometer. A micrometer, capable of being read to 0,01 mm, shall be available for assessing test
specimen thickness.
6.10 Mandrel. A specimen mandrel form, m
...

Norme
internationale
ISO 9773
Troisième édition
Plastiques — Détermination du
2024-09
comportement au feu d'éprouvettes
minces verticales souples au contact
d'une petite flamme comme source
d'allumage
Plastics — Determination of burning behaviour of thin flexible
vertical specimens in contact with a small flame ignition source
Numéro de référence

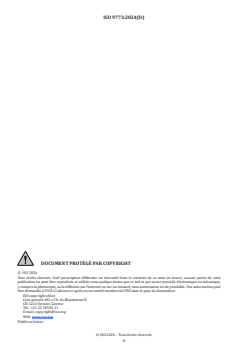

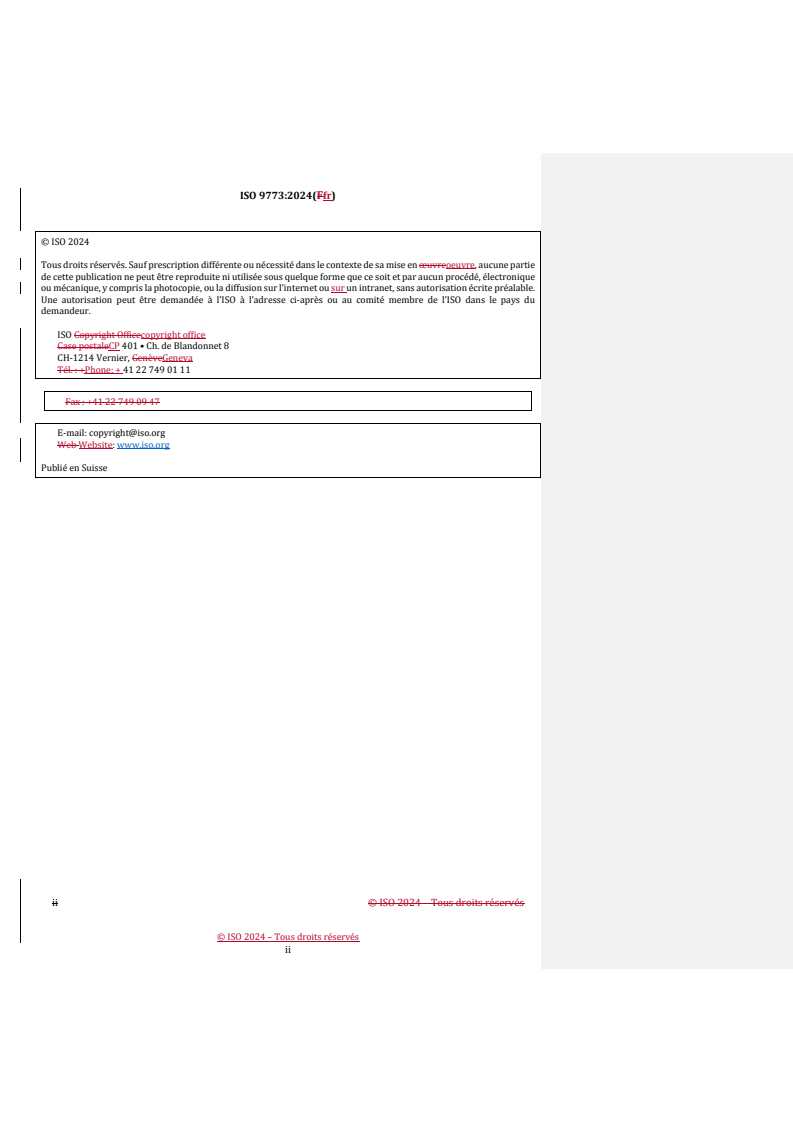

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

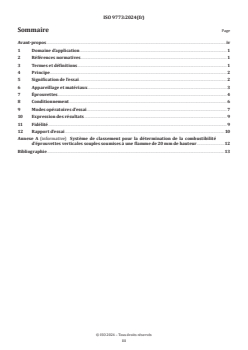

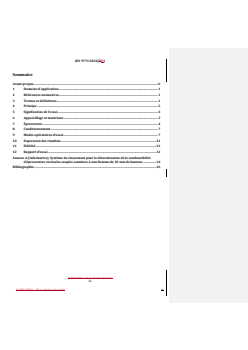

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 2
5 Signification de l’essai . 2
6 Appareillage et matériaux . 3
7 Éprouvettes. 4
8 Conditionnement . 6
9 Modes opératoires d’essai . 7
10 Expression des résultats . 9
11 Fidélité . 9
12 Rapport d’essai . 10
Annexe A (informative) Système de classement pour la détermination de la combustibilité
d’éprouvettes verticales souples soumises à une flamme de 20 mm de hauteur .12
Bibliographie .13

iii

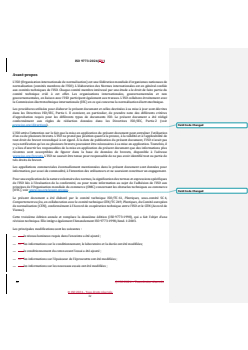

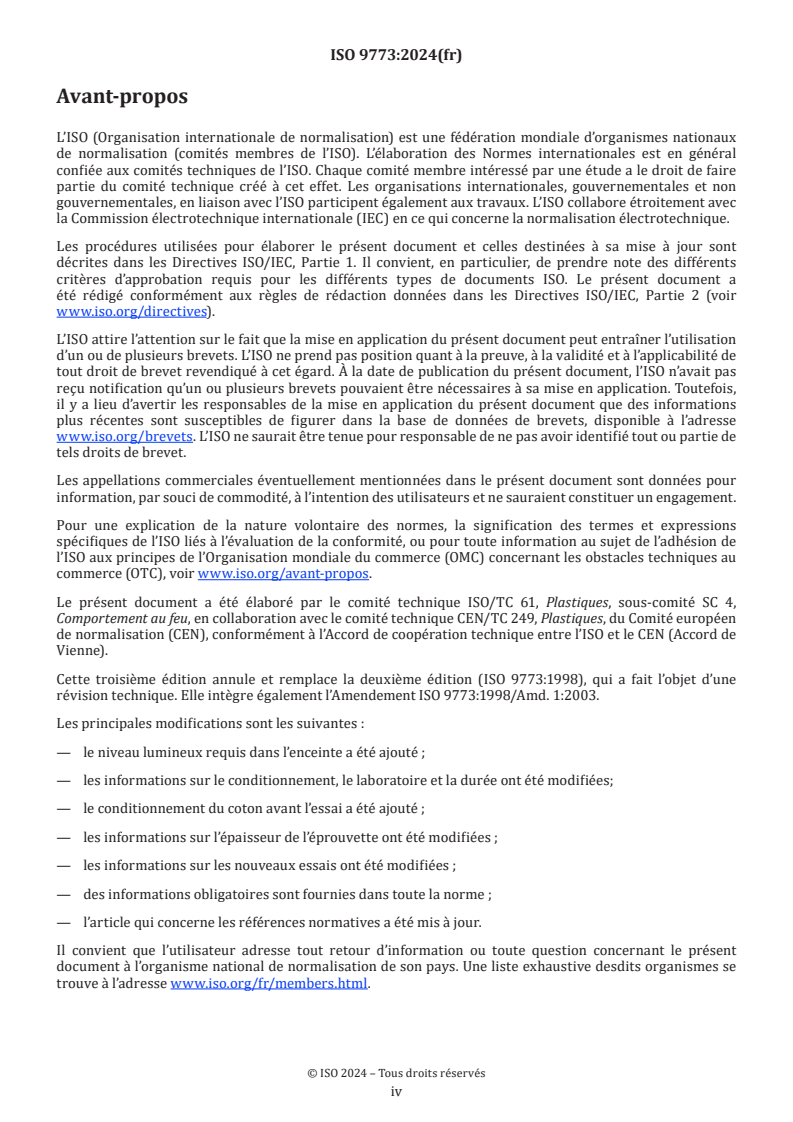

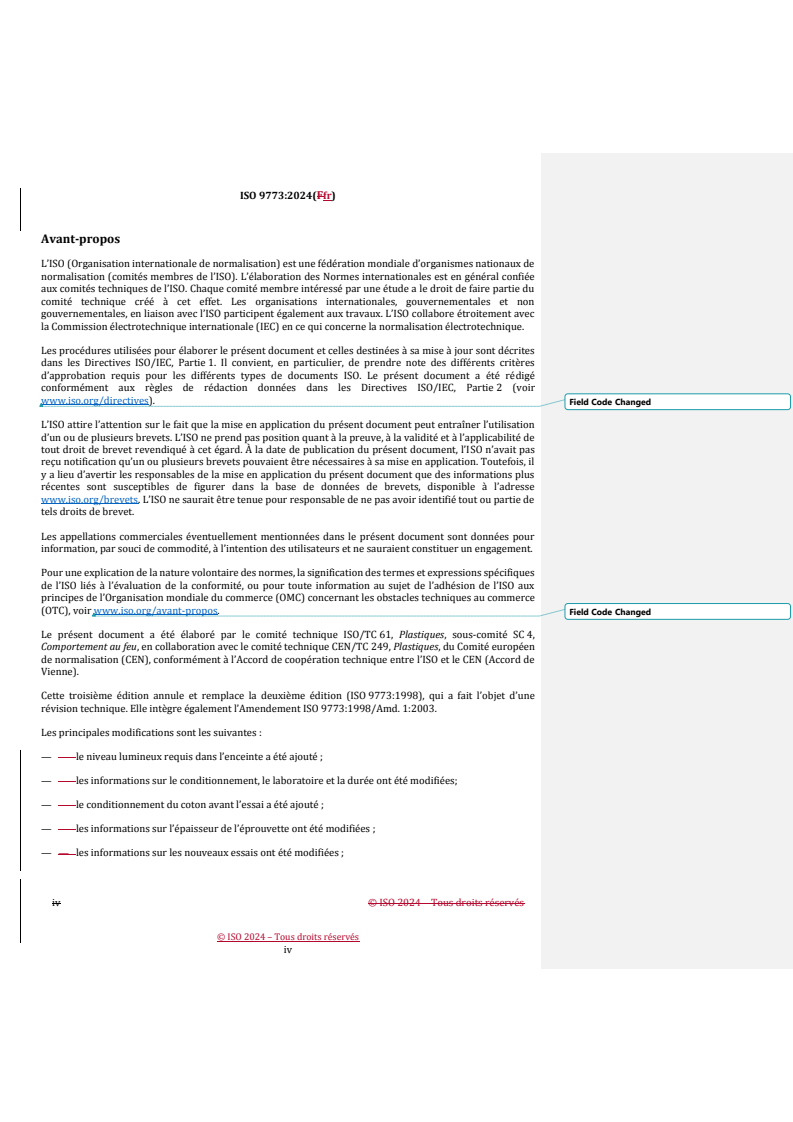

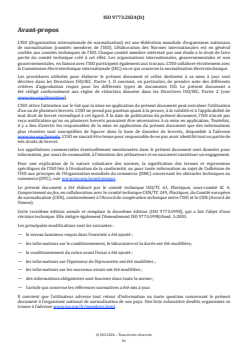

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 4,
Comportement au feu, en collaboration avec le comité technique CEN/TC 249, Plastiques, du Comité européen
de normalisation (CEN), conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de
Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 9773:1998), qui a fait l’objet d’une
révision technique. Elle intègre également l’Amendement ISO 9773:1998/Amd. 1:2003.
Les principales modifications sont les suivantes :
— le niveau lumineux requis dans l’enceinte a été ajouté ;
— les informations sur le conditionnement, le laboratoire et la durée ont été modifiées;
— le conditionnement du coton avant l’essai a été ajouté ;
— les informations sur l’épaisseur de l’éprouvette ont été modifiées ;
— les informations sur les nouveaux essais ont été modifiées ;
— des informations obligatoires sont fournies dans toute la norme ;
— l’article qui concerne les références normatives a été mis à jour.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Norme internationale ISO 9773:2024(fr)
Plastiques — Détermination du comportement au feu
d'éprouvettes minces verticales souples au contact d'une
petite flamme comme source d'allumage
1 Domaine d’application
1.1 Le présent document spécifie une méthode de laboratoire de sélection à petite échelle qui permet de
comparer le comportement au feu d’éprouvettes en matière plastique mince, relativement souple, orientées
verticalement et exposées à une source d’allumage de faible énergie.
NOTE Ces éprouvettes ne peuvent pas être soumises à l’essai selon la méthode B de l’IEC 60695-11-10:2013 car
elles se déforment ou fuient la flamme en se contractant sans s’enflammer.
1.2 La présente méthode d’essai permet de déterminer les durées de flamme persistante et d’incandescence
résiduelle des éprouvettes.
1.3 Le système de classement décrit dans l’Annexe A est destiné au contrôle de la qualité et à la présélection
des matériaux entrant dans la composition des produits. Le classement établi au moyen de cette méthode
d’essai s’applique uniquement aux matériaux constitutifs des éprouvettes.
NOTE Les résultats d’essai sont influencés par les constituants du matériau, par exemple pigments, charges,
concentrations en ignifugeants.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des exigences du
présent document. Pour les références datées, seule l’édition citée s’applique. Pour les références non datées,
la dernière édition du document de référence s’applique (y compris les éventuels amendements).
ISO 845:2006, Caoutchoucs et plastiques alvéolaires — Détermination de la masse volumique apparente
ISO 10093:2020, Plastiques — Essais au feu — Sources d’allumage normalisées
ISO 13943:2023, Sécurité au feu — Vocabulaire
IEC 60695-11-4:2011, Essais relatifs aux risques du feu — Partie 11-4: Flammes d’essai — Flamme de 50 W —
Appareillage et méthodes d’essai de vérification
IEC 60695-11-5:2016, Essais relatifs aux risques du feu — Partie 11-5 : Flammes d’essai — Méthode d’essai au
brûleur-aiguille — Appareillage, dispositif d’essai de vérification et lignes directrices
IEC 60695-11-10:2013, Essais relatifs aux risques du feu — Partie 11-10: Flammes d’essai — Méthodes d’essai
horizontale et verticale à la flamme de 50 W
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 13943 ainsi que les
suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia : disponible à l’adresse https:// www .electropedia .org/
3.1
flamme persistante
flamme qui persiste après le retrait de la source d’allumage
[SOURCE: ISO 13943:2023, 3.12]
3.2
durée de flamme persistante
durée pendant laquelle une flamme persistante (3.1) persiste dans des conditions spécifiées
[SOURCE: ISO 13943:2023, 3.13]
3.3
incandescence résiduelle
combustion incandescente persistant après le retrait de la source d’allumage et la disparition de toute
combustion avec flamme
[SOURCE: ISO 13943:2023, 3.14]
3.4
durée d’incandescence résiduelle
durée pendant laquelle une incandescence résiduelle (3.3) persiste dans des conditions spécifiées
[SOURCE: ISO 13943:2023, 3.15]
4 Principe
Une éprouvette de forme à peu près cylindrique est fixée verticalement par l’une de ses extrémités, l’extrémité
libre étant exposée deux fois successivement à la flamme d’un gaz spécifié. On évalue le comportement au
feu de l’éprouvette en mesurant les durées de flamme persistante et/ou d’incandescence résiduelle.
5 Signification de l’essai
5.1 Les essais effectués sur un matériau dans les conditions indiquées dans le présent document peuvent
être d’un intérêt considérable pour la comparaison des comportements au feu des différents matériaux, le
contrôle des procédés de fabrication ou l’évaluation de tout changement des caractéristiques au feu avant
ou pendant l’utilisation. Les résultats obtenus avec cette méthode dépendent de la forme, de l’orientation,
de l’environnement de l’éprouvette ainsi que des conditions d’inflammation. Aucune corrélation avec le
comportement dans les conditions réelles d’utilisation ne peut être déduite.
5.2 Les résultats obtenus conformément au présent document ne doivent pas être utilisés pour décrire
ou évaluer le danger d’incendie présenté par un matériau particulier ou une forme dans les conditions
d’un incendie réel. L’analyse du danger d’incendie nécessite la prise en compte de facteurs tels que l’apport
de combustibles, l’intensité de la combustion (vitesse de dégagement de la chaleur) et les produits de
combustion, et de facteurs liés à l’environnement, tels que l’intensité de la source, l’orientation du matériau
exposé et les conditions de ventilation.
5.3 Le comportement au feu mesuré par cette méthode d’essai est influencé par des facteurs tels que la
masse volumique, la couleur et l’anisotropie du matériau ainsi que l’épaisseur de l’éprouvette.

5.4 Les effets sur le comportement au feu des additifs, de la détérioration et de la perte possible de
composés volatils sont mesurables à l’aide de cette méthode. Il est acceptable d’utiliser les résultats obtenus
à l’aide de cette méthode pour comparer la performance relative des matériaux et, éventuellement, pour
l’évaluation des matériaux.
5.5 Le comportement au feu de certains matériaux plastiques peut se modifier avec le temps. Il est donc
conseillé d’effectuer des essais avant et après conditionnement en étuve par une méthode appropriée, décrite
dans le rapport d’essai. Il est préférable que le conditionnement en étuve soit d’une durée de 7 jours à 70 °C.
Toutefois, il est acceptable d’utiliser d’autres durées et températures de conditionnement si elles font l’objet
d’un accord entre toutes les parties concernées.
6 Appareillage et matériaux
6.1 Enceinte d’essai. Une enceinte ou hotte de laboratoire (hotte à fumées), d’un volume intérieur
d’au moins 0,5 m doit être utilisée lors des essais sur les éprouvettes. L’enceinte d’essai doit permettre
d’observer les éprouvettes et doit être exempte de courants d’air tout en permettant à l’air de circuler
normalement autour de l’éprouvette durant la combustion. Cette enceinte doit comporter un dispositif
d’évacuation, tel qu’un ventilateur extracteur, pour éliminer les produits de combustion qui sont toxiques.
Néanmoins, il est important d’arrêter ce dispositif pendant l’essai proprement dit, puis de le remettre en
marche immédiatement après l’essai pour éliminer les produits de combustion.
AVERTISSEMENT — Des produits toxiques sont produits lors de la combustion.
6.1.1 Les surfaces intérieures de l’enceinte doivent être de couleur sombre. Lorsqu’un luxmètre, orienté
vers l’arrière de l’enceinte, est positionné à la place de l’éprouvette, le niveau lumineux enregistré doit être
inférieur à 20 lux.
6.2 Brûleur de laboratoire. Le brûleur doit être un brûleur de laboratoire, comme décrit dans
l’ISO 10093:2020, 11.3 (et dans l’IEC 60695-11-4:2011 et l’IEC 60695-11-10:2013 pour une flamme de
50 W), servant de source d’allumage avec un brûleur de diffusion de 50 W, ayant une longueur de tube de
100 mm ± 10 mm et un diamètre intérieur de 9,5 mm ± 0,3 mm. L’extrémité du tube ne doit pas comporter
de stabilisateur de flamme. Le brûleur doit être étalonné conformément à l’IEC 60695-11-5:2016 et
l’IEC 60695-11-10:2013.
6.3 Support. Un support réglable doté de pinces, ou tout autre dispositif équivalent, doit être utilisé pour
positionner l’éprouvette.
6.4 Dispositif de chronométrage. Chronomètre ou autre dispositif de chronométrage approprié, ayant
une précision de 0,5 s en une heure, et une résolution de 0,1 s.
6.5 Règle. Une règle, graduée en millimètres, doit être utilisée pour mesurer la longueur, la largeur et
l’épaisseur de l’éprouvette.
6.6 Alimentation en gaz. Du gaz méthane de qualité industrielle, d’une pureté minimale de 98 %, doit
être utilisé comme combustible d’allumage. Il doit être délivré par un dispositif de réglage et de mesure
permettant d’obtenir un débit de gaz uniforme.
Des résultats semblables ont été obtenus avec d’autres mélanges de gaz ayant un pouvoir calorifique de
3 3
37 MJ/m ± 1 MJ/m . Cependant, le méthane de qualité industrielle ayant une pureté minimale de 98 % doit
être utilisé en cas de litige.
6.7 Dessiccateur. Un dessiccateur, contenant du chlorure de calcium anhydre ou un autre agent
desséchant approprié, permettant de maintenir une humidité relative ne dépassant pas 20 % à 23 °C ± 2 °C,
doit être utilisé pour conditionner les éprouvettes.

6.8 Salle ou enceinte de conditionnement. Une salle ou enceinte de conditionnement, réglable à
23 °C ± 2 °C avec une humidité relative de (50 ± 10) %, doit être disponible.
6.9 Micromètre. Un micromètre, ayant une précision de 0,01 mm, doit être disponible pour évaluer
l’épaisseur de l’éprouvette.
6.10 Mandrin. Un mandrin pour éprouvette, réalisé à partir d’une tige de 13 mm ± 0,5 mm de diamètre,
doit être utilisé pour préparer les éprouvettes.
6.11 Ruban adhésif sensible à la pression. Du ruban adhésif sensible à la pression, de type disponible
dans le commerce, doit être
...

Troisième édition
2024-09
ISO 9773:Date: 2024(F)-09-19
ISO/TC 61/SC 4
Secrétariat : BSI
Plastiques — Détermination du comportement au feu
d’éprouvettesd'éprouvettes minces verticales souples au contact
d’uned'une petite flamme comme source d’allumaged'allumage
Plastics — Determination of burning behaviour of thin flexible vertical specimens in contact with a small flame
ignition source
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvreoeuvre, aucune partie
de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique
ou mécanique, y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable.
Une autorisation peut être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du
demandeur.
ISO Copyright Officecopyright office
Case postaleCP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, GenèveGeneva
Tél. : +Phone: + 41 22 749 01 11
Fax : [phone]
E-mail: [e-mail]
Web Website: www.iso.org
Publié en Suisse
ii © ISO 2024 – Tous droits réservés
ii
Sommaire
Avant-propos . iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Signification de l’essai . 2
6 Appareillage et matériaux . 3
7 Éprouvettes . 4
8 Conditionnement . 7
9 Modes opératoires d’essai . 7
10 Expression des résultats . 11
11 Fidélité . 11
12 Rapport d’essai . 12
Annexe A (informative) Système de classement pour la détermination de la combustibilité
d’éprouvettes verticales souples soumises à une flamme de 20 mm de hauteur . 14
Bibliographie . 16

iii
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée
aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont décrites
dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents critères
d’approbation requis pour les différents types de documents ISO. Le présent document a été rédigé
conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
Field Code Changed
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il
y a lieu d’avertir les responsables de la mise en application du présent document que des informations plus
récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions spécifiques
de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux
principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au commerce
(OTC), voir www.iso.org/avant-propos.
Field Code Changed
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 4,
Comportement au feu, en collaboration avec le comité technique CEN/TC 249, Plastiques, du Comité européen
de normalisation (CEN), conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de
Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 9773:1998), qui a fait l’objet d’une
révision technique. Elle intègre également l’Amendement ISO 9773:1998/Amd. 1:2003.
Les principales modifications sont les suivantes :
— — le niveau lumineux requis dans l’enceinte a été ajouté ;
— — les informations sur le conditionnement, le laboratoire et la durée ont été modifiées;
— — le conditionnement du coton avant l’essai a été ajouté ;
— — les informations sur l’épaisseur de l’éprouvette ont été modifiées ;
— — les informations sur les nouveaux essais ont été modifiées ;
iv © ISO 2024 – Tous droits réservés
iv
— — des informations obligatoires sont fournies dans toute la norme ;
— — l’article qui concerne les références normatives a été mis à jour.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
Field Code Changed
v
Plastiques — Détermination du comportement au feu
d’éprouvettesd'éprouvettes minces verticales souples au contact
d’uned'une petite flamme comme source d’allumaged'allumage
1 Domaine d’application
1.1 1.1 Le présent document spécifie une méthode de laboratoire de sélection à petite échelle qui
permet de comparer le comportement au feu d’éprouvettes en matière plastique mince, relativement souple,
orientées verticalement et exposées à une source d’allumage de faible énergie.
NOTE Ces éprouvettes ne peuvent pas être soumises à l’essai selon la méthode B de l’IEC 60695-11-10:2013 car
elles se déforment ou fuient la flamme en se contractant sans s’enflammer.
1.2 1.2 La présente méthode d’essai permet de déterminer les durées de flamme persistante et
d’incandescence résiduelle des éprouvettes.
1.3 1.3 Le système de classement décrit dans l’Annexe Al’Annexe A est destiné au contrôle de la
qualité et à la présélection des matériaux entrant dans la composition des produits. Le classement établi au
moyen de cette méthode d’essai s’applique uniquement aux matériaux constitutifs des éprouvettes.
NOTE Les résultats d’essai sont influencés par les constituants du matériau, par exemple pigments, charges,
concentrations en ignifugeants.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des exigences du
présent document. Pour les références datées, seule l’édition citée s’applique. Pour les références non datées,
la dernière édition du document de référence s’applique (y compris les éventuels amendements).
ISO 845:2006, Caoutchoucs et plastiques alvéolaires — Détermination de la masse volumique apparente
ISO 10093:2020, Plastiques — Essais au feu — Sources d'allumaged’allumage normalisées
ISO 13943:2023, Sécurité au feu — Vocabulaire
IEC 60695--11--4:2011, Essais relatifs aux risques du feu — Partie 11-4: Flammes d'essaid’essai — Flamme de
50 W — Appareillage et méthodes d'essaid’essai de vérification
IEC 60695--11--5:2016, Essais relatifs aux risques du feu — Partie 11-5 : Flammes d'essaid’essai — Méthode
d'essaid’essai au brûleur-aiguille — Appareillage, dispositif d'essaid’essai de vérification et lignes directrices
IEC 60695--11--10:2013, Essais relatifs aux risques du feu — Partie 11-10: Flammes d'essaid’essai — Méthodes
d'essaid’essai horizontale et verticale à la flamme de 50 W
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 13943 ainsi que les suivants,
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes :
— — ISO Online browsing platform : disponible à l’adresse https://www.iso.org/obp
— — IEC Electropedia : disponible à l’adresse https://www.electropedia.org/
3.1
flamme persistante
flamme qui persiste après le retrait de la source d’allumage
[SOURCE: ISO 13943:2023, 3.12]
3.2
durée de flamme persistante
durée pendant laquelle une flamme persistante (3.1(3.1)) persiste dans des conditions spécifiées
[SOURCE: ISO 13943:2023, 3.13]
3.3
incandescence résiduelle
combustion incandescente persistant après le retrait de la source d’allumage et la disparition de toute
combustion avec flamme
[SOURCE: ISO 13943:2023, 3.14]
3.4
durée d’incandescence résiduelle
durée pendant laquelle une incandescence résiduelle (3.3(3.3)) persiste dans des conditions spécifiées
[SOURCE: ISO 13943:2023, 3.15]
4 Principe
Une éprouvette de forme à peu près cylindrique est fixée verticalement par l’une de ses extrémités, l’extrémité
libre étant exposée deux fois successivement à la flamme d’un gaz spécifié. On évalue le comportement au feu
de l’éprouvette en mesurant les durées de flamme persistante et/ou d’incandescence résiduelle.
5 Signification de l’essai
5.1 5.1 Les essais effectués sur un matériau dans les conditions indiquées dans le présent document
peuvent être d’un intérêt considérable pour la comparaison des comportements au feu des différents
matériaux, le contrôle des procédés de fabrication ou l’évaluation de tout changement des caractéristiques au
feu avant ou pendant l’utilisation. Les résultats obtenus avec cette méthode dépendent de la forme, de
l’orientation, de l’environnement de l’éprouvette ainsi que des conditions d’inflammation. Aucune corrélation
avec le comportement dans les conditions réelles d’utilisation ne peut être déduite.
5.2 5.2 Les résultats obtenus conformément au présent document ne doivent pas être utilisés pour
décrire ou évaluer le danger d’incendie présenté par un matériau particulier ou une forme dans les conditions
d’un incendie réel. L’analyse du danger d’incendie nécessite la prise en compte de facteurs tels que l’apport de
combustibles, l’intensité de la combustion (vitesse de dégagement de la chaleur) et les produits de
combustion, et de facteurs liés à l’environnement, tels que l’intensité de la source, l’orientation du matériau
exposé et les conditions de ventilation.
2 © ISO 2024 – Tous droits réservés
5.3 5.3 Le comportement au feu mesuré par cette méthode d’essai est influencé par des facteurs tels
que la masse volumique, la couleur et l’anisotropie du matériau ainsi que l’épaisseur de l’éprouvette.
5.4 5.4 Les effets sur le comportement au feu des additifs, de la détérioration et de la perte possible
de composés volatils sont mesurables à l’aide de cette méthode. Il est acceptable d’utiliser les résultats obtenus
à l’aide de cette méthode pour comparer la performance relative des matériaux et, éventuellement, pour
l’évaluation des matériaux.
5.5 5.5 Le comportement au feu de certains matériaux plastiques peut se modifier avec le temps. Il est
donc conseillé d’effectuer des essais avant et après conditionnement en étuve par une méthode appropriée,
décrite dans le rapport d’essai. Il est préférable que le conditionnement en étuve soit d’une durée de 7 jours à
70 °C. Toutefois, il est acceptable d’utiliser d’autres durées et températures de conditionnement si elles font
l’objet d’un accord entre toutes les parties concernées.
6 Appareillage et matériaux
6.1 6.1 Enceinte d’essai. Une enceinte ou hotte de laboratoire (hotte à fumées), d’un volume intérieur
d’au moins 0,5 m doit être utilisée lors des essais sur les éprouvettes. L’enceinte d’essai doit permettre
d’observer les éprouvettes et doit être exempte de courants d’air tout en permettant à l’air de circuler
normalement autour de l’éprouvette durant la combustion. Cette enceinte doit comporter un dispositif
d’évacuation, tel qu’un ventilateur extracteur, pour éliminer les produits de combustion qui sont toxiques.
Néanmoins, il est important d’arrêter ce dispositif pendant l’essai proprement dit, puis de le remettre en
marche immédiatement après l’essai pour éliminer les produits de combustion.
AVERTISSEMENT — Des produits toxiques sont produits lors de la combustion.
6.1.1 6.1.1 Les surfaces intérieures de l’enceinte doivent être de couleur sombre. Lorsqu’un luxmètre,
orienté vers l’arrière de l’enceinte, est positionné à la place de l’éprouvette, le niveau lumineux enregistré doit
être inférieur à 20 lux.
6.2 6.2 Brûleur de laboratoire. Le brûleur doit être un brûleur de laboratoire, comme décrit dans
l’ISO 10093:2020, 11.3 (et dans l’IEC 60695--11--4:2011 et l’IEC 60695--11--10:2013 pour une flamme de
50 W), servant de source d’allumage avec un brûleur de diffusion de 50 W, ayant une longueur de tube de
100 mm ± 10 mm et un diamètre intérieur de 9,5 mm ± 0,3 mm. L’extrémité du tube ne doit pas comporter de
stabilisateur de flamme. Le brûleur doit être étalonné conformément à l’IEC 60695--11--5:2016 et
l’IEC 60695--11--10:2013.
6.3 6.3 Support. Un support réglable doté de pinces, ou tout autre dispositif équivalent, doit être
utilisé pour positionner l’éprouvette.
6.4 6.4 Dispositif de chronométrage. Chronomètre ou autre dispositif de chronométrage approprié,
ayant une précision de 0,5 s en une heure, et une résolution de 0,1 s.
6.5 6.5 Règle. Une règle, graduée en millimètres, doit être utilisée pour mesurer la longueur, la largeur
et l’épaisseur de l’éprouvette.
6.6 6.6 Alimentation en gaz. Du gaz méthane de qualité industrielle, d’une pureté minimale de 98 %,
doit être utilisé comme combustible d’allumage. Il doit être délivré par un dispositif de réglage et de mesure
permettant d’obtenir un débit de gaz uniforme.
Des résultats semblables ont été obtenus avec d’autres mélanges de gaz ayant un pouvoir calorifique de
3 3
37 MJ/m ± 1 MJ/m . Cependant, le méthane de qualité industrielle ayant une pureté minimale de 98 % doit
être utilisé en cas de litige.
6.7 6.7 Dessiccateur. Un dessiccateur, contenant du chlorure de calcium anhydre ou un autre agent
desséchant approprié, permettant de maintenir une humidité relative ne dépassant pas 20 % à 23 °C ± 2 °C,
doit être utilisé pour conditionner les éprouvettes.
6.8 6.8 Salle ou enceinte de conditionnement. Une salle ou enceinte de conditionnement, réglable
à 23 °C ± 2 °C avec une humidité relative de (50 ± 10) %, doit être disponible.
6.9 6.9 Micromètre. Un micromètre, ayant une précision de 0,01 mm, doit être disponible pour
évaluer l’épaisseur de l’éprouvette.
6.10 6.10 Mandrin. Un mandrin pour éprouvette, réalisé à partir d’une tige de 13 mm ± 0,5 mm de
diamètre, doit être utilisé pour préparer les éprouvettes.
6.11 6.11 Ruban adhésif sensible à la pression. Du ruban adhésif sensible à la pression, de type
disponible dans le commerce, doit être utilisé pour marquer les éprouvettes.
6.12 6.12 Fil. Du fil en acier inoxydable ou nichrome, de 0,2 mm à 0,5 mm de diamètre, doit être utilisé
pour enrouler les éprouvettes.
6.13 6.13 Ouate de coton. De la ouate de coton, 100 % absorbante, doit être utilisée après avoir été
conservée dans le dessiccateur (voir 6.76.7)) pendant au moins 24 h. La ouate de coton doit être utilisée dans
les 30 min suivant son retrait du dessiccateur.
6.14 6.14 Étuve à circulation d’air. Une étuve à circulation d’air, réglable à 70 °C ± 2 °C avec un
renouvellement de l’air cinq fois par heure au minimum, doit être utilisée pour conditionner les matériaux
plastiques
...
