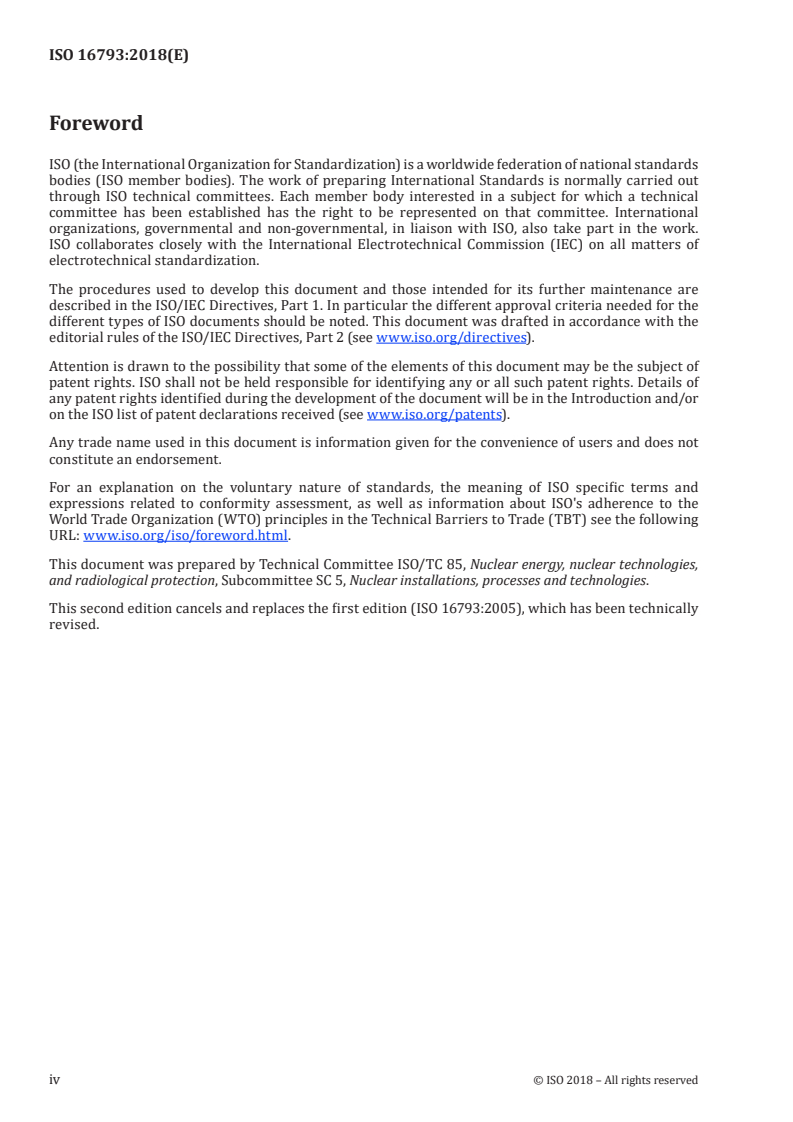

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 85, Nuclear energy, nuclear technologies,
and radiological protection, Subcommittee SC 5, Nuclear installations, processes and technologies.
This second edition cancels and replaces the first edition (ISO 16793:2005), which has been technically
revised.
iv © ISO 2018 – All rights reserved

INTERNATIONAL STANDARD ISO 16793:2018(E)
Nuclear fuel technology — Guidelines for ceramographic
preparation of UO sintered pellets for microstructure
examination
1 Scope
This document describes the ceramographic preparation of uranium dioxide (UO ) sintered pellets for
qualitative and quantitative microstructure examinations.
These examinations can be carried out before and after thermal or chemical etching.
They enable
— observations of fissures, inter- or intra-granular pores and inclusions, and
— measurement of pore and grain size and measurement of pore and grain size distributions.
The measurement of average grain size can be carried out using a classical counting method as
[3]
described in ISO 2624 or ASTM E112 , i.e. intercept procedure, comparison with standard grids or
reference photographs.
The measurement of pore-size distributions is usually carried out by an automatic image analyser. If
the grain-size distributions are also measured with an image analyser, it is recommended that thermal
etching be used to reveal the grain structure uniformly throughout the whole sample.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Principle
Ceramographic preparation of UO sintered pellets is carried out in two main stages.
a) Sample polishing: the sample can either be mounted in resin, or held in an appropriate mechanical
gripping device (an example is shown in Figure 1).
b) Sample etching: the microstructure can be revealed by chemical or thermal etching.
...

NORME ISO
INTERNATIONALE 16793
Deuxième édition
2018-08
Technologie du combustible
nucléaire — Lignes directrices pour
la préparation céramographique de
pastilles UO frittées pour l'examen de
la microstructure
Nuclear fuel technology — Guidelines for ceramographic preparation
of UO sintered pellets for microstructure examination
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Modes opératoires . 2
5.1 Généralités . 2
5.2 Préparation des échantillons non enrobés . 2
5.3 Préparation des échantillons enrobés ne nécessitant pas de désenrobage ultérieur . 2
5.4 Préparation des échantillons enrobés nécessitant un désenrobage ultérieur . 2
6 Appareillage . 2
7 Réactifs et consommables. 3
8 Méthodes . 4
8.1 Tronçonnage . 4
8.2 Enrobage . 4
8.3 Meulage . 4
8.4 Polissage . 5
8.5 Désenrobage . 5
9 Attaque . 5
9.1 Introduction . 5
9.2 Attaque chimique . 5
9.3 Attaque thermique . 6
Bibliographie . 8

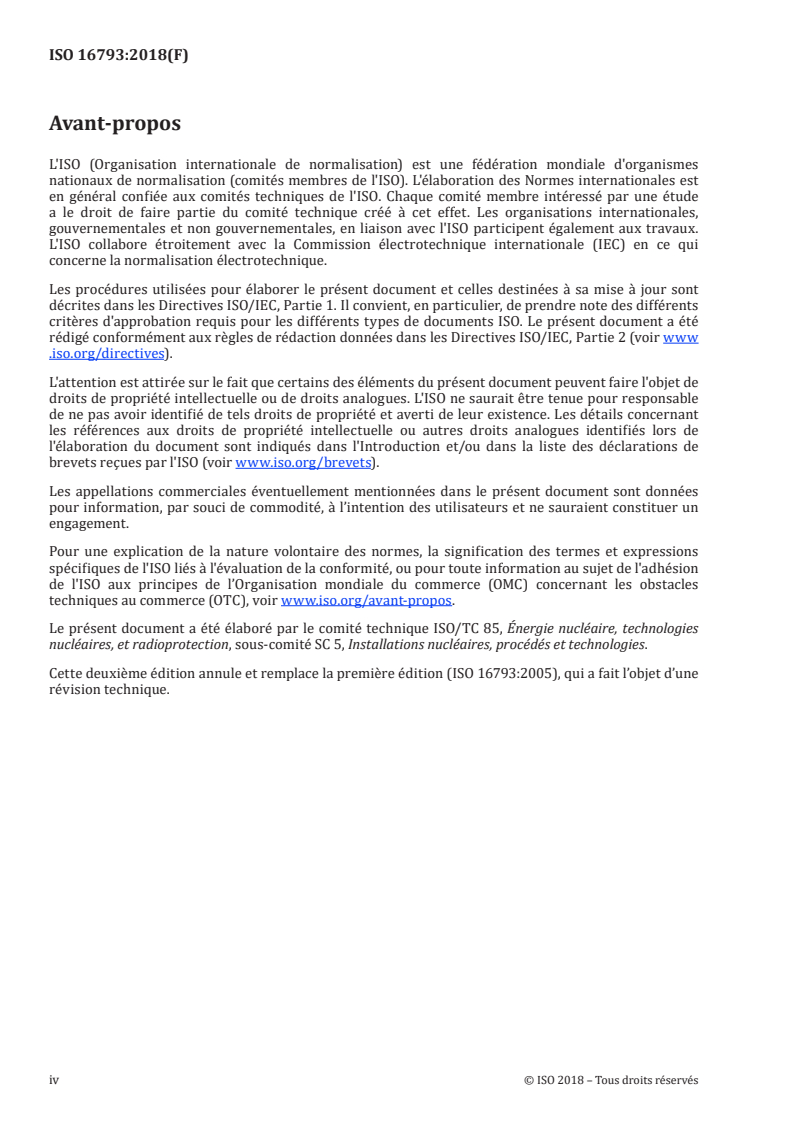

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 85, Énergie nucléaire, technologies
nucléaires, et radioprotection, sous-comité SC 5, Installations nucléaires, procédés et technologies.
Cette deuxième édition annule et remplace la première édition (ISO 16793:2005), qui a fait l’objet d’une
révision technique.
iv © ISO 2018 – Tous droits réservés

NORME INTERNATIONALE ISO 16793:2018(F)
Technologie du combustible nucléaire — Lignes directrices
pour la préparation céramographique de pastilles UO
frittées pour l'examen de la microstructure
1 Domaine d'application
Le présent document décrit la préparation céramographique de pastilles de dioxyde d'uranium (UO )
frittées, permettant de réaliser des examens qualitatifs et quantitatifs de leur microstructure.
Ces examens peuvent être réalisés avant et après une attaque chimique ou thermique.
Ils permettent
— l'observation des fissures, des pores intergranulaires ou intragranulaires et des inclusions, et
— le mesurage de la taille des grains et de la porosité, ainsi que de leur distribution.
Le mesurage de la taille moyenne des grains peut être effectué par une méthode courante de comptage
[3]
décrite dans l'ISO 2624 ou l'ASTM E112 , c'est-à-dire une méthode par interception, comparaison avec
des grilles normalisées ou avec des images types.
Le mesurage de la distribution des tailles de pores est généralement effectué par un analyseur d'images
automatique. Si la distribution granulométrique est également mesurée avec un analyseur d'images,
il est recommandé d'utiliser une attaque thermique pour révéler de façon uniforme la structure des
grains de l'ensemble de l'échantillon.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
4 Principe
La préparation céramographique des pastilles d'UO frittées est réalisée en deux étapes:
a) Polissage de l’échantillon: l'échantillon peut être soit enrobé dans une résine, soit maintenu à l'aide
d'un dispositif mécanique de préhension approprié (un exemple est représenté à la Figure 1).
b) Attaque de l'échantillon: la microstructure peut être révélée par attaque chimique ou thermique.
L'attaque thermique ne peut pas être réalisée sur un échantillon enrobé.
5 Modes opératoires
5.1 Généralités
Les échantillons céramographiques peuvent être préparés selon trois modes opératoires différents: les
échantillons peuvent être non enrobés (5.2), enrobés sans désenrobage ultérieur (5.3) ou enrobés avec
un désenrobage ultérieur (5.4).
5.2 Préparation des échantillons non enrobés
Préparer les échantillons en suivant les étapes ci-après:
— tronçonnage (8.1);
— meulage (8.3);
— polissage (8.4);
— attaque chimique (9.2) ou thermique (9.3).
5.3 Préparation des échantillons enrobés ne nécessitant pas de désenrobage ultérieur
Préparer les échantillons en suivant les étapes ci-après:
— tronçonnage (8.1);
— enrobage avec une résine appropriée (8.2);
— meulage (8.3);
— polissage (8.4);
— attaque chimique (9.2).
5.4 Préparation des échantillons enrobés nécessitant un désenrobage ultérieur
Préparer les échantillons en suivant les étapes ci-après:
— tronçonnage (8.1);
— enrobage avec une résine polyester ou acrylique (8.2);
— meulage (8.3);
— polissage (8.4);
— désenrobage (8.5);
— attaque chimique (9.2) ou thermique (9.3).
6 Appareillage
6.1 Tronçonneuse métallographique, à disque diamanté, équipée d'un système d’arrosage à l'eau.
6.2 Polisseuse manuelle, ou automatique, avec un dispositif permettant de maintenir une pression
constante sur les échantillons, la valeur recommandée de cette dernière étant comprise entre 0,8 × 10 Pa
et 1,0 × 10 Pa (voir Figure 2).
6.3 Bain à ultrasons.
2 © ISO 2018 – Tous droits réservés

6.4 Enceinte à vide, avec une pompe primaire, pour l'imprégnation.
6.5 Système de chauffage, permettant d'atteindre 80 °C pour le désenrobage.
6.6 Four d'attaque thermique, fonctionnant sous atmosphère oxydante (CO ). L'échantillon et le
dispositif de mesure de la température doivent se situer dans la zone isotherme du four.
6.7 Dispositif mécanique de préhension, pour préparer les échantillons non enrobés.
6.8 Microscope optique.
7 Réactifs et consommables
7.1 Résines d'enrobage à couler, (deux ou trois constituants) polyester, époxyde ou acrylique.
7.2 Papiers abrasifs, de granulométrie comprise entre P60 (269 µm) et P2500 (8,4 µm).
7.3 Résine d'imprégnation, telle qu’une résine époxyde, polyester ou acrylique liquide, mélangée
avec un durcisseur.
7.4 Alcool, de qualité industrielle.
7.5 Suspensions de polissage diamantées, ou pâtes de polissage diamantées, avec des grains de
diamant de taille comprise entre 0,25 µm et 15 µm.
7.6 Tissus de polissage en nylon, en soie, en laine ou synthétiques, tissés ou non tissés.
7.7 Suspensions de polissage aqueuses de silice ou d'alumine, de granulométrie comprise entre
0,05 µm et 1 µm.
7.8 Peroxyde d'hydrogène, 30 % en masse, masse volumique: 1,11 kg/l.
AVERTISSEMENT — Le peroxyde d'hydrogène est une substance corrosive et oxydante. Éviter
tout contact avec les yeux et la peau. Utiliser des équipements de protection individuelle adaptés
(comprenant des gants appropriés, un écran facial ou des lunettes de sécurité, etc.) pendant les
opérations impliquant l'utilisation de peroxyde d'hydrogène.
7.9 Acide sulfurique, au moins 95 % en masse, masse volumique: 1,84 kg/l.
AVERTISSEMENT — L'acide sulfurique concentré est une substance corrosive et provoque
des brûlures. Éviter tout contact avec les yeux et la peau. Utiliser un système de ventilation
approprié (par exemple, une hotte aspirante) et des équipements de protection individuelle
adaptés (par exemple, des gants appropriés, un écran facial ou des lunettes de sécurité) pendant
les opérations impliquant l'utilisation d'acide sulfurique concentré.
7.10 Acide fluorhydrique, 38 % à 40 % en masse, masse volumique: 1,13 kg/l.
AVERTISSEMENT — L'acide fluorhydrique est un acide hautement corrosif pouvant provoquer
des brûlures graves sur la peau,
...
