ISO 20431:2023
(Main)Heat treatment — Control of quality
Heat treatment — Control of quality
This document defines the quality requirements and recommendations applicable to heat treatment on mechanical parts intended to be used in the industry (e.g. car manufacturing, aerospace, pipeline systems, civil engineering equipment, earth moving machinery, agricultural equipment, naval industry, energy equipment, tooling, fasteners). This document provides a reference for quality audit and for the inspection of heat-treatment facilities, whether these are integrated or belonging to subprime contractors. This document can also be used as a basis for discussion and development of specifications. A description of the equipment calibration and the frequency of the controls is given in Annex A. An example of scoring table is given in Annex B. An example of audit report is given in Annex C. The different measuring chain testing methods (SAT) are presented in Annex D.
Traitement thermique — Maîtrise de la qualité
Le présent document définit les exigences et recommandations relatives à la qualité applicables au traitement thermique de pièces mécaniques destinées à être utilisées dans l’industrie (par exemple, construction automobile, aérospatiale, systèmes de pipeline, équipement de génie civil, engins de terrassement, équipement agricole, industrie navale, équipement énergétique, outillage, fixations). Le présent document constitue une référence pour la réalisation d’audit qualité et d'audit d'installations de traitement thermique intégrés ou de sous-traitance. Le présent document peut également servir de base de discussion et d'élaboration de cahiers des charges. Une description de l’étalonnage de l’équipement et de la fréquence des contrôles est donnée dans l’Annexe A. Un exemple de tableau de notation est donné dans l’Annexe B. Un exemple de rapport d’audit est donné dans l’Annexe C. Les différentes méthodes de contrôle des chaînes de mesurage (SAT) sont présentées dans l’Annexe D.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 20431
First edition
2023-07
Heat treatment — Control of quality
Traitement thermique — Maîtrise de la qualité
Reference number
ISO 20431:2023(E)
© ISO 2023
---------------------- Page: 1 ----------------------
ISO 20431:2023(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2023 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 20431:2023(E)
Contents Page
Foreword .v
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 System for assessment and scoring of requirements and recommendations .3
4.1 General . 3
4.2 General requirements . 4
4.3 Scoring of requirements and recommendations . 4
4.3.1 General . 4
4.3.2 Scoring of requirements . 4
4.3.3 Scoring of recommendations . 4
4.4 Assessment of the heat treatment facility . 5
5 Requirements and recommendations . 6
5.1 General organisation of a heat treatment facility . 6
5.1.1 Documentation (references GO1 to GO3) . 6
5.1.2 Management responsibility (references GO4 and GO5) . 6
5.1.3 Human resources management (references GO6 to GO10) . 7
5.1.4 Infrastructure and equipment management (references GO11 to GO25) . 7
5.1.5 Internal audit (reference GO26 and GO27) . 8
5.1.6 Control of nonconforming product (references GO28 to GO36) . 8
5.1.7 Continuous improvement (references GO37 and GO38) . 9
5.1.8 Failure mode, effect and criticality analysis (FMECA) (references GO39 to
GO41) . 9
5.1.9 Monitoring plan (references GO42 to GO44) . 9
5.1.10 Preproduction quality planning (reference GO45 and GO46) . 9
5.1.11 Statistics: (references GO47 to GO49) . 9
5.1.12 Controlling monitoring and recording (references GO50 to GO62) . 10
5.2 Contract review and heat-treatment conception . 11
5.2.1 Contract review . 11
5.2.2 Heat-treatment conception . 11
5.3 Carrying out heat treatments: preparation . 11
5.3.1 General . 11
5.3.2 Load preparation .12
5.4 Carrying out heat treatment: Control of the thermal cycle .13
5.4.1 Temperature drift and heat-treatment temperature error (references T1
to T10) . 13
5.4.2 Measuring equipment error SAT (system accuracy test) (references T11 to
T17) . 15
5.4.3 Temperature uniformity survey (TUS) of furnace (references T18 to T31) . 17
5.4.4 Drift of the soak times of the various heat-treatment phases (references
HTT1 to HTT2) . 20
5.5 Mastering of the heat-treatment medium . 21
5.5.1 General . 21
5.5.2 Control of carbon-containing atmosphere . 21
5.5.3 Control of nitriding, nitrocarburising and derived heat-treatment
atmospheres .22
5.5.4 Control of salt bath and drift of treatment medium .22
5.5.5 Control of operational conditions of surface hardening after induction
superficial heating . 22
5.5.6 Laser hardening (references L1 to L4). 23
5.5.7 Vacuum or low-pressure heat treatment (references V1 to V7) . 24
iii
© ISO 2023 – All rights reserved
---------------------- Page: 3 ----------------------
ISO 20431:2023(E)

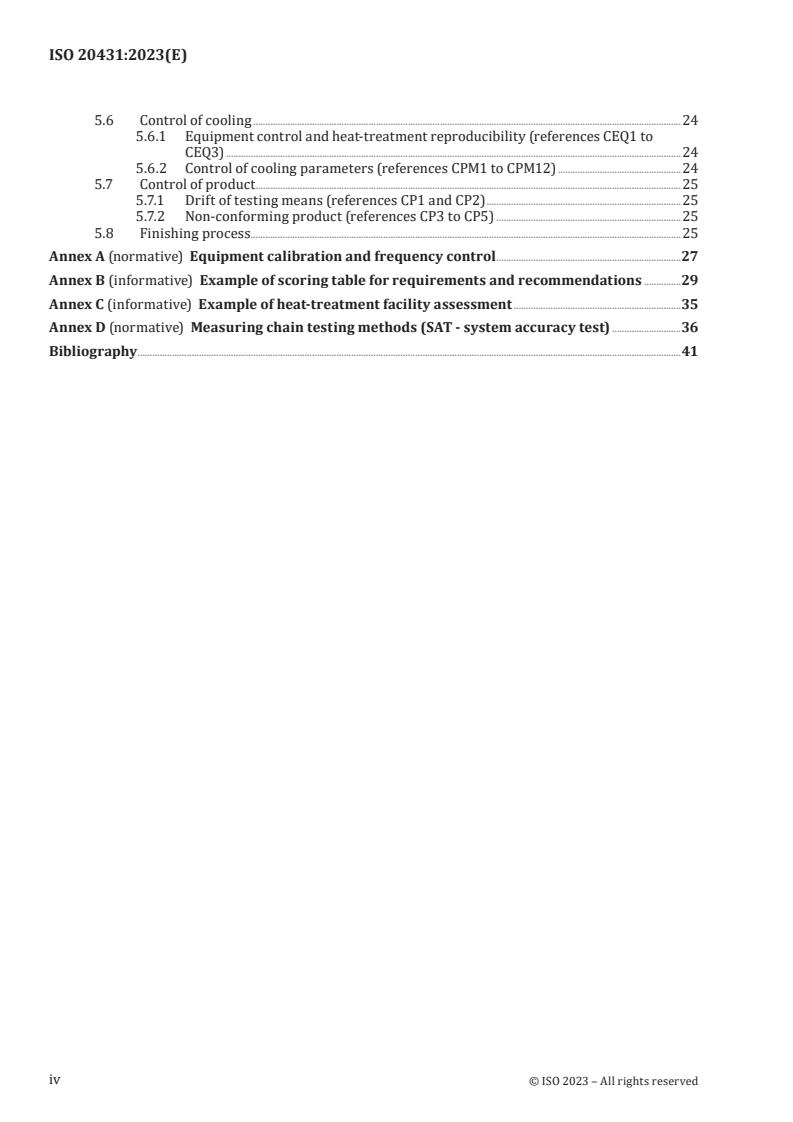

5.6 Control of cooling . 24
5.6.1 Equipment control and heat-treatment reproducibility (references CEQ1 to
CEQ3) . 24
5.6.2 Control of cooling parameters (references CPM1 to CPM12) . 24
5.7 Control of product . . . 25
5.7.1 Drift of testing means (references CP1 and CP2) . 25
5.7.2 Non-conforming product (references CP3 to CP5) . 25
5.8 Finishing process . . 25
Annex A (normative) Equipment calibration and frequency control .27
Annex B (informative) Example of scoring table for requirements and recommendations .29
Annex C (informative) Example of heat-treatment facility assessment .35
Annex D (normative) Measuring chain testing methods (SAT - system accuracy test) .36
Bibliography .41
iv
© ISO 2023 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 20431:2023(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO document should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use
of (a) patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed
patent rights in respect thereof. As of the date of publication of this document, ISO had not received
notice of (a) patent(s) which may be required to implement this document. However, implementers are
cautioned that this may not represent the latest information, which may be obtained from the patent
database available at www.iso.org/patents. ISO shall not be held responsible for identifying any or all
such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 244, Industrial furnaces and associated
processing equipment.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
v
© ISO 2023 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 20431:2023(E)
Introduction
This document draws a list of best practices in order to ensure quality control in the application of
heat treatment. This document is for use with equipment constructed in accordance with International
Standards for thermoprocessing equipment. These concepts are also suitable for application with other
heat-treatment processes.
This document is a reference for assessment and continuous improvement which is part of the quality
management system of a heat-treatment facility.
Figure 1 shows the typical flowchart for a heat-treatment process. The main steps are subject to
requirements and recommendations in this document.
Key
A general organisation of a heat-treatment facility (see 5.1) F control of the heat-treatment medium (see 5.5)
B contract review and heat-treatment conception (see 5.2) G control of cooling (see 5.6)
C carrying out the heat treatment H control of product testing (see 5.7)
D preparation (see 5.3) I finishing (see 5.8)
E control of the thermal cycle (see 5.4)
Figure 1 — Heat-treatment process
vi
© ISO 2023 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 20431:2023(E)
Heat treatment — Control of quality
1 Scope
This document defines the quality requirements and recommendations applicable to heat treatment
on mechanical parts intended to be used in the industry (e.g. car manufacturing, aerospace, pipeline
systems, civil engineering equipment, earth moving machinery, agricultural equipment, naval industry,
energy equipment, tooling, fasteners).
This document provides a reference for quality audit and for the inspection of heat-treatment facilities,
whether these are integrated or belonging to subprime contractors. This document can also be used as
a basis for discussion and development of specifications.
A description of the equipment calibration and the frequency of the controls is given in Annex A.
An example of scoring table is given in Annex B. An example of audit report is given in Annex C. The
different measuring chain testing methods (SAT) are presented in Annex D.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4885, Ferrous materials — Heat treatments — Vocabulary
ISO 6506 (all parts), Metallic materials — Brinell hardness test
ISO 6507 (all parts), Metallic materials — Vickers hardness test
ISO 6508 (all parts), Metallic materials — Rockwell hardness test
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4885 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
heat-treatment facility
set of equipment implementing processes associated with each other used to modify, through a thermal
cycle, the physical, mechanical and/or chemical properties of a metallic material
3.2
recommendation
preferred advice and criterion (criteria) providing guidance, but not required to be in accordance with
this document
1
© ISO 2023 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 20431:2023(E)
3.3
requirement
criterion (criteria) to be complied with in order to achieve conformity with this document
Note 1 to entry: A requirement not fulfilled can have an impact on the special characteristic(s) (3.5) of the final
product.
3.4
contract review
systematic procedure carried out in order to identify the requirements (3.3) and expectations for the
process outputs as expressed in documents and that they may be carried out
Note 1 to entry: Requirements and expectations for the process can be internal (inhouse heat treatment) or
external (from customer).
3.5
special characteristic
feature or property of a final product which impacts, contributes, or affects safety or compliance with
regulations, fit, function, performance or subsequent processing of product
3.6
preproduction quality planning
process which defines the rules for planning of all the manufacturing steps of a product, from offer
review to delivery, in order to meet the customer’s requirements (3.3)
Note 1 to entry: Preproduction quality planning is well known as advanced production quality planning (APQP)
in the automotive industry.
Note 2 to entry: Requirements can be internal (inhouse heat treatment) or external (from customer).
3.7
verification
provision of objective evidence that a given item fulfils specified requirements (3.3)
[SOURCE: ISO/IEC Guide 99:2007, 2.44, modified — EXAMPLES and NOTES removed.]
3.8
calibration
set of operations that establishes, under specified conditions, the relationship between values of
quantities indicated by a measuring instrument or measuring system, or values represented by a
material measure or a reference material, and the corresponding values realised by standards
Note 1 to entry: Adapted from ISO/IEC Guide 99:2007, 2.39.
3.9
measuring chain
series of elements of a measuring system constituting a single path of the signal from a sensor to an
output element
EXAMPLE A display or recording system.
Note 1 to entry: Each element of the measuring chain is characterised by its metrological properties which are,
mainly, the measuring range, the freedom from bias, the reproducibility, the resolution, the drift depending
on influence quantities, the drift over time depending on the conditions of use and, as a consequence, the
measurement uncertainty.
[SOURCE: ISO/IEC Guide 99:2007, 3.10, modified — Note 1 to entry added and EXAMPLES 1 and 2
replaced by EXAMPLE.]
3.10
regulation system
device(s) composed of sensor(s) which measure(s) a physical characteristic to be monitored and
supplying control signals for action to the control system to respect the tolerance threshold
2
© ISO 2023 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 20431:2023(E)
3.11
monitoring chain
system composed of monitoring element(s) which transmits a signal (e.g. voltage, current) to a recording
system
3.12
major modification
modification of the process parameters referenced in the validation file (qualification parts) and which
has an impact on the special characteristic(s) (3.5) of the final product
3.13
soak time
hold time
time increment of the thermal cycle during which the temperature is held constant
Note 1 to entry: The soak time begins when the load TC reaches the minimum temperature of the tolerance. The
soak time finishes when the load TC leaves the minimum temperature of the tolerance.
3.14
responsibilities matrix
detailed description of designated personnel for key heat-treatment management and supervisory
functions including their back-up
3.15
heat-treatment conception
phase during which the organization analyses the customer’s requirements (3.3), assesses whether they
are technically feasible and identifies the conditions necessary for a smooth running of its process
Note 1 to entry: This phase includes in particular the results of the feasibility confirmation tests, the tests results
under industrial conditions, the development of a recipe, the verification (3.7) of capability and any limitations or
warnings to be brought to the attention to the customer.
3.16
heat-treatment plan
procedure or specification which describes at least the parameters and tolerances of the heat-treatment
process, the controls, the equipment verifications (3.7) and frequencies
3.17
electronic record
any combination of text, graphics, data, audio, pictorial, or other information representation in digital
form that is created, modified, maintained, archived, retrieved, or distributed by a computer system
4 System for assessment and scoring of requirements and recommendations
4.1 General
The assessment shall focus on the requirements and recommendations listed in Clause 5 and identified
according to their nature, in accordance with Table 1.
Table 1 — Identification of requirements and recommendations
Requirement or recom- Subclause in this docu-
Nature of the requirement or recommendation
mendation identifier ment
GO General Organisation 5.1
CR Contract Review 5.2.1
HTP Heat-Treatment Conception 5.2.2
PR Preparation 5.3
T Heat-treatment Temperature 5.4.1 to 5.4.3
3
© ISO 2023 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 20431:2023(E)
TTabablele 1 1 ((ccoonnttiinnueuedd))
Requirement or recom- Subclause in this docu-
Nature of the requirement or recommendation
mendation identifier ment
HTT Heat-Treatment Time 5.4.4
C atmospheres containing Carbon 5.5.2
Nitriding and nitrocarburising atmospheres and derived 5.5.3
N
treatments
SB Salt Baths 5.5.4
SH Surface Hardening (quenching after surface heating) 5.5.5
L Laser hardening 5.5.6
V Vacuum or low-pressure heat treatment 5.5.7
CEQ Cooling EQuipment 5.6.1
CPM Cooling ParaMeters 5.6.2
CP Control of Product testing 5.7
F Finishing 5.8
4.2 General requirements
To declare the heat-treatment facility in accordance with this document, a quality-management system
shall exist which meets the requirements of its customers.
Any subcontracted process shall be assessed in accordance with this document.
NOTE 1 Customers can be internal and external.
NOTE 2 The basic repository used is often completed with other certifications and accreditations, where
necessary (e.g. ISO 9001).
4.3 Scoring of requirements and recommendations
4.3.1 General
Determination of acceptable scores are typically part of the contractor agreement.
4.3.2 Scoring of requirements
The requirements shall be scored in accordance with the following criteria:
— a satisfied requirement scores 100;
— a non-satisfied requirement scores 0.
A non-satisfied requirement shall give rise to a systematic action plan.
4.3.3 Scoring of recommendations
Recommendations shall be scored according to the criticalities listed in Table 2.
Table 2 — Scoring of recommendations according to their criticality
Recommendation criticality Score
Satisfied recommendation 100
Recommendation partially fulfilled without new corrective action proposed 80
Recommendation partially fulfilled with corrective action proposed 50
4
© ISO 2023 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 20431:2023(E)
TTabablele 2 2 ((ccoonnttiinnueuedd))
Recommendation criticality Score
No conformity with corrective action proposed 20
All the requirements and recommendations listed in Clause 5 shall be scored in accordance with criteria
in 4.3.2 and 4.3.3. If a requirement or recommendation is not relevant for the heat-treatment facility
under assessment, it shall be scored as “N/A” (not applicable).
If the audit is not completed, the customer and the supplier shall agree to use the final scores according
to this document. In this case the requirements and recommendations not seen during the audit shall
be scored as "N/A" and shall be documented in the audit report.
The scoring table given in Table B.1, should be used.
All corrective actions and non-satisfied requirements identified should be recorded in a report intended
to monitor the continuous improvement of the quality program of the heat treatment facility.
4.4 Assessment of the heat treatment facility
The final assessment of the heat treatment facility shall be carried out in accordance with the following
criteria.
— Final score: ratio between the weighted sum of the scores of the requirements and recommendations
and the number of the applicable scored requirements and recommendations (A).
— Final requirements only score: ratio between the weighted sum of the scores of the requirements
and the number of the applicable scored requirements.
— Score depending on the nature of the requirements and recommendations: for each nature of
requirements and recommendations, this is the ratio between the sum of the scores of requirements
and recommendations and the number of the applicable scored requirements and recommendations
(N , N , N , N and N ). The calculation of scores by requirement is performed using Formula (1)
0 20 50 80 100
line by line.
S = (B + C + D +E)/ A (1)
where
S is the score;
B is the number N of non-conforming recommendations with corrective action proposed mul-
20
tiplied by 20;
C is the number N of recommendations partially fulfilled with corrective action proposed mul-
50
tiplied by 50;
D is the number N of recommendations partially fulfilled without new corrective action proposed
80
multiplied by 80;
E is the number N of satisfied recommendations multiplied by 100;
100
A is the number of the applicable scored requirements and recommendations.
NOTE 1 The scores are proportional to the level of quality.
The heat treatment facility shall be assessed using Table 3.
5
© ISO 2023 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 20431:2023(E)
Table 3 — Heat treatment facility assessment
Requirements Recommendations
Reference Audit section A Score
N N N N N N
0 100 20 50 80 100
General organisation of the
5.1
heat treatment facility
Contract review and heat treat-
5.2
ment preparation
5.3 Preparation
Control of ther-
5.4
mal cycle
Carrying out
Control of heat
the heat treat-
5.5 treatment
ments:
medium
Control of
5.6
cooling
5.7 Control of product testing
5.8 Finishing
Final result (for the entire audit)
Where a minimum score is to be obtained, and/or recommendations are to be fulfilled as requirements,
the customer shall inform the supplier with a delay agreed between the two parties or by default two
weeks before the audit.
NOTE 2 Annex C gives an example of assessment and score calculation.
5 Requirements and recommendations
5.1 General organisation of a heat treatment facility
5.1.1 Documentation (references GO1 to GO3)
Requirement GO1: For each heat treatment, preparation or testing process, a heat-treatment plan shall
be available for all personnel involved in the use of the heat-treatment equipment. All the steps of the
process and the main operating parameters, with their tolerances, shall be specified in this document.
Requirement GO2: The heat-treatment plan shall specify responses in case of incident and/or
emergency situation for the process (e.g. power failure which leads to start or restart an equipment
after shutdown, batch allocation and management of suspicious or non-compliant products, cyber-
attacks).
Requirement GO3: Any major modification shall be documented and shall be validated by the customer
in the context of formal approval of a production (e.g. type of oil, heat-treatment devices, key process
parameters).
5.1.2 Management responsibility (references GO4 and GO5)
Requirement GO4: In order to provide proof of their commitment to develop and implement the quality-
management system, the managers shall carry out, at least once per year, a review of the performance
or managing indicators related to the heat treatment process. This review shall be documented.
Requirement GO5: The management review shall lead to the implementation of corrective and
preventive actions if the objectives have not been reached.
6
© ISO 2023 – All rights reserved
---------------------- Page: 12 ----------------------
ISO 20431:2023(E)
5.1.3 Human resources management (references GO6 to GO10)
Requirement GO6: A skill qualification matrix shall exist for the personnel allowed to carry out heat-
treatment process operations. This matrix shall be up-to-date or its revision shall be planned.
Requirement GO7: A responsibilities matrix including authorization shall exist ensuring that the main
management and supervision tasks are carried out by competent personnel (usual personnel and back-
up). This matrix shall be current and available to th
...
NORME ISO
INTERNATIONALE 20431
Première édition
2023-07
Traitement thermique — Maîtrise de
la qualité
Heat treatment — Control of quality
Numéro de référence
ISO 20431:2023(F)
© ISO 2023
---------------------- Page: 1 ----------------------
ISO 20431:2023(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2023 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 20431:2023(F)
Sommaire Page
Avant-propos .v
Introduction . vi
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Système d’évaluation et de cotation des exigences et des recommandations .3
4.1 Généralités . 3
4.2 Exigences générales . 4
4.3 Cotation des exigences et recommandations . 4
4.3.1 Généralités . 4
4.3.2 Cotation des exigences . 4
4.3.3 Cotation des recommandations . 4
4.4 Évaluation de l’installation de traitement thermique . 5
5 Exigences et recommandations . 6
5.1 Organisation générale d’une installation de traitement thermique . 6
5.1.1 Documentation (références GO1 à GO3) . 6
5.1.2 Responsabilité de la direction (références GO4 et GO5). 6
5.1.3 Gestion des ressources humaines (références GO6 à GO10) . 7
5.1.4 Gestion de l’infrastructure et des équipements (références GO11 à GO25) . 7
5.1.5 Audit interne (références GO26 et GO27) . 8
5.1.6 Maîtrise du produit non-conforme (références GO28 à GO36) . 8
5.1.7 Amélioration continue (références GO37 et GO38) . 9
5.1.8 Analyse des modes de défaillance, de leurs effets et de leur criticité
(AMDEC) (références GO39 à GO41) . 9
5.1.9 Plan de surveillance (références GO42 à GO44) . 9
5.1.10 Planification anticipée de la qualité de la production (références GO45 et
GO46) . 9
5.1.11 Statistiques (références GO47 à GO49) . 9
5.1.12 Maîtrise, surveillance et enregistrement (références GO50 à GO62) . 10
5.2 Revue de contrat et conception du traitement . 11
5.2.1 Revue de contrat . 11
5.2.2 Conception du traitement . 11
5.3 Réalisation des traitements thermiques: Préparation .12
5.3.1 Généralités .12
5.3.2 Préparation de la charge .12
5.4 Réalisation du traitement: Maîtrise du cycle thermique .13
5.4.1 Dérive de la température et erreur sur la température de traitement
(références T1 à T10) . .13
5.4.2 Ecart des équipements de mesure SAT (essais de précision des systèmes)
(références T11 à T17) . 16
5.4.3 Contrôle de l’uniformité de la température du four (TUS) (références T18 à
T31) . 18
5.4.4 Dérive des temps des différentes phases du traitement (références HTT1 à
HTT2) . 21
5.5 Maîtrise du milieu de traitement . 22
5.5.1 Généralités .22
5.5.2 Maîtrise de l’atmosphère contenant du carbone.22
5.5.3 Maîtrise des atmosphères de nitruration, nitrocarburation et traitements
dérivés .23
5.5.4 Maîtrise des bains de sels et de la dérive du milieu de traitement .23
5.5.5 Maîtrise des conditions opératoires de trempe après chauffage superficiel
par induction. 24
iii
© ISO 2023 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 20431:2023(F)
5.5.6 Trempe laser (références L1 à L4) . 25
5.5.7 Traitement thermique basse pression ou sous vide (références V1 à V7) .25
5.6 Maîtrise du refroidissement .25
5.6.1 Maîtrise du matériel et reproductibilité du traitement (références CEQ1 à
CEQ3) . 25
5.6.2 Maîtrise des paramètres de refroidissement (références CPM1 à CPM12) .25
5.7 Maîtrise du produit . . 26
5.7.1 Dérive des moyens d'essai(références CP1 et CP2) . 26
5.7.2 Produit non conforme (références CP3 à CP5) . 26
5.8 Parachèvements . 27
Annexe A (normative) Fréquences de contrôle et d’étalonnage des équipements .28
Annexe B (informative) Exemple de grille de cotation des exigences et recommandations.30
Annexe C (informative) Exemple d’évaluation d’une installation de traitement thermique .36
Annexe D (normative) Méthodes de contrôle des chaînes de mesurage (SAT) .37
Bibliographie .42
iv
© ISO 2023 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 20431:2023(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner
l’utilisation d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité
et à l’applicabilité de tout droit de brevet revendiqué à cet égard. À la date de publication du présent
document, l’ISO n'avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa
mise en application. Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent
document que des informations plus récentes sont susceptibles de figurer dans la base de données de
brevets, disponible à l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne
pas avoir identifié tout ou partie de tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 244, Fours industriels et équipements
associés.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
v
© ISO 2023 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 20431:2023(F)
Introduction
Le présent document énumère les bonnes pratiques en vue de maîtriser la qualité dans l’application du
traitement thermique. Le présent document est destiné à être utilisé avec des équipements construits
conformément aux normes internationales pour les équipements de traitement thermique. Ces concepts
peuvent également être appliqués à d’autres procédés de traitement thermique.
Le présent document constitue un référentiel d’évaluation et d’amélioration continue qui s’intègre dans
le système de gestion de la qualité d’une installation de traitement thermique.
La Figure 1 illustre le synoptique classique d’un processus de traitement thermique. Les étapes
principales font l’objet d'exigences et de recommandations dans le présent document.
Légende
A organisation générale d’une installation de traitement F maîtrise du milieu de traitement (voir 5.5)
thermique (voir 5.1)
B revue de contrat et conception du traitement (voir 5.2) G maîtrise du refroidissement (voir 5.6)
C réalisation du traitement H maîtrise du contrôle du produit (voir 5.7)
D préparation (voir 5.3) I parachèvements (voir 5.8)
E maîtrise du cycle thermique (voir 5.4)
Figure 1 — Processus de traitement thermique
vi
© ISO 2023 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 20431:2023(F)
Traitement thermique — Maîtrise de la qualité
1 Domaine d’application
Le présent document définit les exigences et recommandations relatives à la qualité applicables au
traitement thermique de pièces mécaniques destinées à être utilisées dans l’industrie (par exemple,
construction automobile, aérospatiale, systèmes de pipeline, équipement de génie civil, engins de
terrassement, équipement agricole, industrie navale, équipement énergétique, outillage, fixations).
Le présent document constitue une référence pour la réalisation d’audit qualité et d'audit d'installations
de traitement thermique intégrés ou de sous-traitance. Le présent document peut également servir de
base de discussion et d'élaboration de cahiers des charges.
Une description de l’étalonnage de l’équipement et de la fréquence des contrôles est donnée dans
l’Annexe A. Un exemple de tableau de notation est donné dans l’Annexe B. Un exemple de rapport d’audit
est donné dans l’Annexe C. Les différentes méthodes de contrôle des chaînes de mesurage (SAT) sont
présentées dans l’Annexe D.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 4885, Matériaux ferreux — Traitements thermiques — Vocabulaire
ISO 6506 (toutes les parties), Matériaux métalliques — Essai de dureté Brinell
ISO 6507 (toutes les parties), Matériaux métalliques — Essai de dureté Vickers
ISO 6508 (toutes les parties), Matériaux métalliques — Essai de dureté Rockwell
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 4885 ainsi que les suivants
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
installation de traitement thermique
ensemble des équipements mettant en œuvre des procédés associés entre eux permettant de modifier,
par un cycle thermique, les propriétés physiques, mécaniques et/ou chimiques d'un matériau
3.2
recommandation
conseils et critère (critères) préférés fournissant une orientation, mais non exigés pour être conforme
au présent document
1
© ISO 2023 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 20431:2023(F)
3.3
exigence
critère (critères) à respecter afin d’obtenir la conformité au présent document
Note 1 à l'article: Une exigence non remplie peut avoir un impact sur la (les) caractéristique(s) spéciale(s) (3.5) du
produit final.
3.4
revue de contrat
action systématique effectuée afin d’identifier les exigences (3.3) et les attentes pour les sorties de
processus telles qu'exprimées dans des documents et qui peuvent être réalisées
Note 1 à l'article: Les exigences et les attentes pour le processus peuvent être internes (traitement thermique en
interne) ou externes (émanant du client).
3.5
caractéristique spéciale
caractéristique ou propriété d'un produit final qui peut impacter, contribuer à, ou affecter la sécurité,
ou la conformité aux réglementations, l'aptitude à l'emploi, la fonction, les performances du produit ou
les opérations de finition ultérieures sur ce produit
3.6
planification anticipée de la qualité de la production
processus définissant les règles pour la planification de toutes les étapes de la réalisation du produit, de
la revue d’offre jusqu’à la livraison, afin de satisfaire aux exigences (3.3) du client
Note 1 à l'article: La planification anticipée de la qualité de la production est bien connue sous le nom de
planification avancée de la qualité de production (APQP) dans l’industrie automobile.
Note 2 à l'article: Les exigences peuvent être internes (traitement thermique en interne) ou externes (émanant du
client).
3.7
vérification
fourniture de preuves tangibles qu'une entité donnée satisfait à des exigences (3.3) spécifiées
[SOURCE: ISO/IEC Guide 99:2007, 2.44, modifié — EXEMPLE et NOTES retirés.]
3.8
étalonnage
ensemble des opérations établissant, dans des conditions spécifiées, la relation entre les valeurs de la
grandeur indiquée par un appareil de mesure ou un système de mesure, ou les valeurs représentées
par une mesure matérialisée ou par un matériau de référence, et les valeurs correspondantes de la
grandeur réalisées par des étalons
Note 1 à l'article: Adapté de ISO/IEC Guide 99:2007, 2.39.
3.9
chaîne de mesurage
suite d'éléments d'un système de mesure qui constitue un seul chemin du signal depuis le capteur
jusqu'à l'élément de sortie
EXEMPLE Un système d’affichage ou d’enregistrement.
Note 1 à l'article: Chaque élément de la chaîne est caractérisé par ses propriétés métrologiques qui sont
principalement l’étendue de mesure, la justesse, la reproductibilité, la résolution, la dérive en fonction des
grandeurs d’influence, la dérive dans le temps selon les conditions d’utilisation et en conséquence l’incertitude
de mesure.
[SOURCE: ISO/IEC Guide 99:2007, 3.10, modifié — Note 1 à l'article ajoutée EXEMPLE inséré au lieu des
EXEMPLES 1 et 2.]
2
© ISO 2023 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 20431:2023(F)
3.10
système de régulation
dispositif(s) composé(s) de capteur(s) qui mesure(nt) une caractéristique physique à surveiller et
fournit des signaux de commande au système de commande pour respecter le seuil de tolérance
3.11
chaîne de surveillance
système composé d’élément(s) de surveillance qui transmet(tent) un signal (par exemple, tension,
courant) à un système d’enregistrement
3.12
modification majeure
toute modification des paramètres de processus référencée dans le dossier de validation (pièces de
qualification) et qui impacte les caractéristique(s) spéciale(s) (3.5) du produit final
3.13
temps de traitement
temps de maintien
incrément de temps du cycle thermique au cours duquel la température est maintenue constante
Note 1 à l'article: Le temps de traitement commence lorsque le capteur de température de charge atteint la
température minimale de la tolérance. Le temps de traitement se termine lorsque le capteur de température de
charge quitte la température minimale de la tolérance.
3.14
matrice des responsabilités
description détaillée du personnel désigné pour les principales fonctions de gestion et de supervision
du traitement thermique, y compris le personnel de remplacement
3.15
conception du traitement thermique
phase au cours de laquelle l’organisation analyse les exigences (3.3) du client, évalue si elles sont
techniquement réalisables et identifie les conditions nécessaires au bon déroulement de son processus
Note 1 à l'article: Cette phase comprend notamment les résultats des essais de confirmation de faisabilité, les
résultats des essais dans des conditions industrielles, le développement d’une recette, la vérification (3.7) de la
capabilité et les éventuelles limitations ou avertissements à porter à l’attention du client.
3.16
plan détaillé de traitement thermique
ensemble de procédures ou spécifications qui décrit au moins les paramètres et tolérances du
processus de traitement thermique, les moyens de surveillance et de régulation, les vérifications (3.7)
de l’équipement et leurs fréquences
3.17
enregistrement électronique
toute combinaison de texte, de graphiques, de données, d’audio, d’images ou de toute autre
représentation d’information sous forme numérique qui est créée, modifiée, maintenue, archivée,
récupérée, ou distribuée par un système informatique
4 Système d’évaluation et de cotation des exigences et des recommandations
4.1 Généralités
L’évaluation doit porter sur les exigences et recommandations énumérées à l’Article 5 et identifiées
selon leur nature conformément au Tableau 1.
3
© ISO 2023 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 20431:2023(F)
Tableau 1 — Identification des exigences et recommandations
Identifiant de l’exigence
Paragraphe dans le
ou de la recommanda- Nature de l’exigence ou de la recommandation
document
tion
GO Organisation générale 5.1
CR Revue de contrat 5.2.1
HTP Conception du traitement thermique 5.2.2
PR Préparation 5.3
T Température de traitement thermique 5.4.1 à 5.4.3
HTT Temps de traitement thermique 5.4.4
C Atmosphères contenant du carbone 5.5.2
Atmosphères de nitruration, nitrocarburation et traitements 5.5.3
N
dérivés
SB Bains de sels 5.5.4
SH Durcissement de surface (trempe après chauffage superficiel) 5.5.5
L Durcissement laser 5.5.6
V Traitement thermique basse pression ou sous vide 5.5.7
CEQ Matériel de refroidissement 5.6.1
CPM Paramètres de refroidissement 5.6.2
CP Essais de contrôle du produit 5.7
F Parachèvements 5.8
4.2 Exigences générales
Pour déclarer l’installation de traitement thermique conforme au présent document un système de
gestion de la qualité doit permettre de répondre aux exigences de ses clients.
Toute opération sous-traitée doit faire l’objet d’une évaluation conformément au présent document.
NOTE 1 Les clients peuvent être internes et externes.
NOTE 2 Le référentiel de base utilisé est souvent complété par d’autres certifications et accréditations, si cela
se révèle nécessaire (par exemple, ISO 9001).
4.3 Cotation des exigences et recommandations
4.3.1 Généralités
La détermination des notes acceptables fait partie intégrante de l'accord contractuel.
4.3.2 Cotation des exigences
Les exigences doivent être cotées conformément aux critères suivants:
— une exigence satisfaite est cotée 100;
— une exigence non satisfaite est cotée 0.
Une exigence non satisfaite doit donner lieu à un plan d’action systématique.
4.3.3 Cotation des recommandations
Les recommandations doivent être cotées selon les criticités énumérées au Tableau 2:
4
© ISO 2023 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 20431:2023(F)
Tableau 2 — Cotations des recommandations en fonction de leur criticité
Criticité de la recommandation Cotation
Recommandation satisfaite 100
Recommandation partiellement remplie sans nouvelle action corrective proposée 80
Recommandation partiellement remplie avec action corrective proposée 50
Pas de conformité avec action corrective proposée 20
Toutes les exigences et recommandations énumérées dans l’Article 5 doivent être cotées conformément
aux critères de 4.3.2 et 4.3.3. Si une exigence ou une recommandation n’est pas pertinente pour
l’installation de traitement thermique en cours d’évaluation, elle doit être cotée “S/O” (sans objet).
Si l’audit n’est pas terminé, le client et le fournisseur doivent convenir d’utiliser les cotations finales
conformément au présent document. Dans ce cas, les exigences et recommandations qui n’ont pas été
vues au cours de l’audit doivent être cotées “S/O” et doivent être documentées dans le rapport d’audit.
Il convient d’utiliser le tableau de cotation donné dans le Tableau B.1.
Il convient de consigner toutes les mesures correctives et les exigences non satisfaites identifiées
dans un rapport destiné à surveiller l’amélioration continue du programme qualité de l’installation de
traitement thermique.
4.4 Évaluation de l’installation de traitement thermique
L’évaluation finale de l’installation de traitement thermique doit être établie selon les critères suivants.
— Cotation finale: rapport entre la somme pondérée des cotations des exigences et recommandations
et le nombre d’exigences et recommandations cotées applicables (A).
— Cotation pour les exigences finales seulement: rapport entre la somme pondérée des cotations des
exigences et le nombre des exigences cotées applicables.
— Cotation par nature des exigences et recommandations: Pour chaque nature d'exigences et
recommandations, rapport entre la somme des cotations des exigences et recommandations et le
nombre d’exigences et recommandations cotées applicables (N , N , N , N et N ). Le calcul des
0 20 50 80 100
cotations par exigence se fait en utilisant la Formule (1) ligne par ligne.
S = (B + C + D + E)/ A (1)
où
S est la cotation;
B est le nombre N de recommandation non conforme avec action corrective proposée multipliée
20
par 20;
C est le nombre N de recommandation partiellement remplie avec action corrective proposée
50
multipliée par 50;
D est le nombre N de recommandation partiellement remplie sans action corrective nouvelle
80
proposée multipliée par 80;
E est le nombre N de recommandation satisfaite multipliée par 100;.
100
A est le nombre d'exigences et recommandations cotées applicables
NOTE 1 Les cotations sont proportionnelles au niveau de qualité.
L’évaluation de l’installation de traitement thermique doit être établie à l’aide du Tableau 3.
5
© ISO 2023 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 20431:2023(F)
Tableau 3 — Évaluation de l’installation de traitement thermique
Exigences Recommandations
Référence Section de l’audit A Score
N N N N N N
0 100 20 50 80 100
Organisation générale de l’atelier
5.1
de traitement thermique
Revue de contrat et préparation
5.2
du traitement
5.3 Préparation
Maitrise du cycle
5.4
thermique
Réalisation
des traite-
Maitrise du
ments ther-
5.5 milieu de traite-
miques:
ment
Maîtrise du
5.6
refroidissement
5.7 Maîtrise du contrôle du produit
5.8 Parachèvements
Résultat final (sur la totalité de l’audit)
Lorsqu'une cotation minimale est à obtenir et/ou si des recommandations sont à satisfaire comme
exigences, le client doit informer le fournisseur dans un délai convenu entre les deux parties ou par
défaut deux semaines avant l’audit.
NOTE 2 Un exemple d’évaluation et de calcul de cotations est donné à l’Annexe C.
5 Exigences et recommandations
5.1 Organisation générale d’une installation de traitement thermique
5.1.1 Documentation (références GO1 à GO3)
Exigence GO1: Pour chaque processus de traitement the
...
DRAFT INTERNATIONAL STANDARD
ISO/DIS 20431
ISO/TC 244 Secretariat: JISC
Voting begins on: Voting terminates on:
2022-06-06 2022-08-29
Heat treatment — Control of quality
ICS: 25.200
THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
This document is circulated as received from the committee secretariat.
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 20431:2022(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. © ISO 2022
---------------------- Page: 1 ----------------------
ISO/DIS 20431:2022(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2022 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 20431:2022(E)
Contents Page
Foreword .v
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 System for assessment and scoring of requirements and recommendations .3
4.1 General . 3
4.2 General requirements . 4
4.3 Scoring of requirements and recommendations . 4
4.3.1 General . 4
4.3.2 Scoring of requirements . 4
4.3.3 Scoring of recommendations . 4
4.4 Assessment of the heat treatment facility . 5
5 Requirements and recommendations . 6
5.1 General organisation of a heat treatment facility . 6
5.1.1 Documentation (references GO1 to GO3) . 6
5.1.2 Management responsibility (references GO4 and GO5) . 6
5.1.3 Human resources management (references GO6 to GO10) . 6
5.1.4 Infrastructure and equipment management (references GO11 to GO25) . 7
5.1.5 Internal audit (reference GO26 and GO27) . 8
5.1.6 Control of nonconforming product (references GO28 to GO36) . 8
5.1.7 Continuous improvement (references GO37 and GO38) . 9
5.1.8 Failure Mode, Effect and Criticality Analysis (FMECA) (references GO39 to
GO41) . 9
5.1.9 Monitoring plan (references GO42 to GO44) . 9
5.1.10 Preproduction Quality Planning (reference GO45 and GO46) . 9
5.1.11 Statistics: (references GO47 to GO49) . 9
5.1.12 Controlling monitoring and recording (references GO50 to GO62) . 10
5.2 Contract review and heat treatment conception . 11
5.2.1 Contract review . 11
5.2.2 Heat treatment conception . 11
5.3 Carrying out heat treatments: preparation . 11
5.3.1 General . 11
5.3.2 Load preparation .12
5.4 Carrying out heat treatment: Control of the thermal cycle .13
5.4.1 Temperature drift and heat treatment temperature error (references T1 to
T10) .13
5.4.2 Measuring equipment error SAT (System Accuracy Test) (references T11
to T17) . 15
5.4.3 Survey of furnace Temperature Uniformity (TUS) (references T18 to T31) . 17
5.4.4 Drift of the soak times of the various heat treatment phases (references
HTT1 to HTT2) . 20
5.5 Mastering of the heat treatment medium . 21
5.5.1 General . 21
5.5.2 Control of carbon-containing atmosphere . 21
5.5.3 Control of nitriding, nitrocarburising and derived heat treatment
atmospheres .22
5.5.4 Control of salt bath and drift of treatment medium .22
5.5.5 Control of operational conditions of surface hardening after induction
superficial heating . 22
5.5.6 Laser hardening (references L1 to L4). 23
5.5.7 Vacuum or low pressure heat treatment (references V1 to V7) . 24
iii
© ISO 2022 – All rights reserved
---------------------- Page: 3 ----------------------
ISO/DIS 20431:2022(E)
5.6 Control of cooling . 24
5.6.1 Equipment control and heat treatment reproducibility (references CEQ1 to
CEQ3) . 24
5.6.2 Control of cooling parameters (references CPM1 to CPM12) . 24
5.7 Control of product . . . 25
5.7.1 Drift of testing means (references CP1 and CP2) . 25
5.7.2 Non-conforming product (references CP3 to CP5) . 25
5.8 Finishing process . . 25
Annex A (normative) Equipment calibration and frequency control .27
Annex B (informative) Example of scoring table for requirements and recommendations .29
Annex C (informative) Example of heat treatment facility assessment .35
Annex D (normative) Measuring chain testing methods (SAT - System Accuracy Test) .36
Bibliography .41
iv
© ISO 2022 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 20431:2022(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 244 Industrial furnaces and associated
processing equipment.
v
© ISO 2022 – All rights reserved
---------------------- Page: 5 ----------------------
ISO/DIS 20431:2022(E)
Introduction
This document draws a list of best practices in order to ensure quality control in the application of
heat treatment. This document is for use with equipment constructed in accordance with international
standards for thermoprocessing equipment. These concepts are also suitable for application with other
heat treatment processes.
This document is a reference for assessment and continuous improvement which is part of the quality
management system of a heat treatment facility.
The Figure 1 shows the typical flowchart for a heat treatment process. The main steps are subject to
requirements and recommendations in this document.
Key
A General organisation of a heat treatment facility (see 5.1)F Control of the heat treatment medium (see 5.5)
B Contract review and heat treatment conception (see 5.2) G Control of cooling (see 5.6)
C Carrying out the heat treatment H Control of product testing (see 5.7)
D Preparation (see 5.3) I Finishing (see 5.8)
E Control of the thermal cycle (see 5.4)
Figure 1 — Heat treatment process
vi
© ISO 2022 – All rights reserved
---------------------- Page: 6 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 20431:2022(E)
Heat treatment — Control of quality
1 Scope
This document defines the quality requirements and recommendations applicable to heat treatment
on mechanical parts intended to be used in the industry (e.g. car manufacturing, aerospace, pipeline
systems, civil engineering equipment, earth moving machinery, agricultural equipment, naval industry,
energy equipment, tooling, fasteners, etc.).
This document provides a reference for quality audit and for the inspection of heat treatment facilities,
whether these are integrated or belonging to subprime contractors. This document can also be used as
a basis for discussion and development of specifications.
A desciption of the equipment calibration and the frequency of the controls is given in Annex A. An
example of scoring table is given in Annex B. An example of audit report is given in Annex C. The
different measuring chain testing methods (SAT) are presented in Annex D.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4885, Ferrous materials — Heat treatments — Vocabulary
ISO 6506 (all parts), Metallic materials - Brinell hardness test
ISO 6507 (all parts), Metallic materials — Vickers hardness test
ISO 6508 (all parts), Metallic materials - Rockwell hardness test
ISO 10012, Measurement management systems — Requirements for measurement processes and measuring
equipment
ISO 22514-6, Statistical methods in process management — Capability and performance — Part 6: Process
capability statistics for characteristics following a multivariate normal distribution
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4885 and the following terms
and definitions shall apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
heat treatment facility
set of equipment implementing processes associated with each other used to modify, through a thermal
cycle, the physical, mechanical and/or chemical properties of a metallic material
1
© ISO 2022 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/DIS 20431:2022(E)
3.2
recommendation
preferred advice and criterion (criteria) providing guidance, but not required to be in accordance with
this document
3.3
requirement
criterion (criteria) to be complied with in order to achieve conformity with this document
Note 1 to entry: A requirement not fulfilled can have an impact on the special characteristic(s) (3.5) of the final
product.
3.4
contract review
systematic procedure carried out in order to identify the requirements and expectations for the process
outputs as expressed in documents and that they may be carried out
Note 1 to entry: to entry Requirements and expectations for the process can be internal (inhouse heat treatment)
or external (from customer).
3.5
special characteristic
feature or propertie of a final product which impacts, contributes, or affects safety or compliance with
regulations, fit, function, performance or subsequent processing of product
3.6
preproduction quality planning
process which defines the rules for planning of all the manufacturing steps of a product, from offer
review to delivery, in order to meet the customer’s requirements
Note 1 to entry: to entry Preproduction Quality Planning is well known as Advanced Production Quality Planning
(APQP) in the automotive industry.
Note 2 to entry: to entry Requirements can be internal (inhouse heat treatment) or external (from customer).
3.7
verification
provision of objective evidence that a given item fulfils specified requirements
[SOURCE: ISO/CEI GUIDE 99, 2.44]
3.8
calibration
set of operations that establishes, under specified conditions, the relationship between values of
quantities indicated by a measuring instrument or measuring system, or values represented by a
material measure or a reference material, and the corresponding values realised by standards
[SOURCE: ISO 12179:2000, 3.1]
3.9
measuring chain
series of elements of a measuring system constituting a single path of the signal from a sensor to an
output element
EXAMPLE a display or recording system.
Note 1 to entry: to entry Each element of the measuring chain is characterised by its metrological properties
which are, mainly, the measuring range, the freedom from bias, the reproducibility, the resolution, the drift
depending on influence quantities, the drift over time depending on the conditions of use and, as a consequence,
the measurement uncertainty.
[SOURCE: ISO/IEC GUIDE 99, 3.10]
2
© ISO 2022 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/DIS 20431:2022(E)
3.10
regulation system
device(s) composed of sensor(s) which measure (s) a physical characteristic to be monitored and
supplying control signals for action to the control system to respect the tolerance threshold
3.11
monitoring chain
system composed of monitoring element(s) which transmits a signal (e.g. voltage, current) to a recording
system
3.12
major modification
any modification of the process parameters referenced in the validation file (qualification parts) and
which has an impact on the special characteristic(s) (3.5) of the final product
3.13
minor modification
any modification of the process parameters referenced or not in the validation file (qualification parts)
and which does not impact the special characteristic(s) (3.5) of the final product
3.14
soak time
hold time
time increment of the thermal cycle during which the temperature is held constant
Note 1 to entry: to entry The soak time begins when the load TC reaches the minimum temperature of the
tolerance. The soak time finishes when the load TC leaves the minimum temperature of the tolerance.
3.15
responsibilities matrix
detailed description of designated personnel for key heat treatment management and supervisory
functions including their back-up
3.16
heat treatment conception
phase during which the organization analyses the customer’s requirements, assesses whether they are
technically feasible and identifies the conditions necessary for a smooth running of its process
Note 1 to entry: to entry This phase includes in particular the results of the feasibility confirmation tests, the
tests results under industrial conditions, the development of a recipe, the verification of capability and any
limitations or warnings to be brought to the attention to the customer.
3.17
heat treatment plan
procedure or specification which describes at least the parameters and tolerances of the heat treatment
process, the controls, the equipment verifications and frequencies
3.18
electronic record
any combination of text, graphics, data, audio, pictorial, or other information representation in digital
form that is created, modified, maintained, archived, retrieved, or distributed by a computer system
4 System for assessment and scoring of requirements and recommendations
4.1 General
The assessment shall focus on the requirements and recommendations listed in Clause 5 and identified
according to their nature, in accordance with Table 1.
3
© ISO 2022 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/DIS 20431:2022(E)
Table 1 — Identification of requirements and recommendations
Requirement or recom- Subclause in the doc-
Nature of the requirement or recommendation
mendation identifier ument
GO General Organisation 5.1
CR Contract Review 5.2.1
HTP Heat Treatment Conception 5.2.2
PR Preparation 5.3
T heat treatment Temperature 5.4.1 to 5.4.3
HTT Heat Treatment Time 5.4.4
C atmospheres containing Carbon 5.5.2
Nitriding and nitrocarburising atmospheres and derived 5.5.3
N
treatments
SB Salt Baths 5.5.4
SH Surface Hardening (quenching after surface heating) 5.5.5
L Laser hardening 5.5.6
V Vacuum or low pressure heat treatment 5.5.7
CEQ Cooling EQuipment 5.6.1
CPM Cooling ParaMeters 5.6.2
CP Control of Product testing 5.7
F Finishing 5.8
4.2 General requirements
To declare the heat treatment facility in accordance with this standard, a quality management system
shall exist which meets the requirements of its customers.
Any subcontracted process shall be assessed in accordance with this document.
NOTE 1 Customers can be internal and external.
NOTE 2 The basic repository used is often completed with other certifications and accreditations, where
necessary (e.g. ISO 9001).
4.3 Scoring of requirements and recommendations
4.3.1 General
Determination of acceptable scores are tipycally part of the contractor agreement.
4.3.2 Scoring of requirements
The requirements shall be scored in accordance with the following criteria:
— a satisfied requirement scores 100;
— a non-satisfied requirement scores 0.
A non-satisfied requirement shall give rise to a systematic action plan.
4.3.3 Scoring of recommendations
Recommendations shall be scored according to the criticalities listed in Table 2:
4
© ISO 2022 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/DIS 20431:2022(E)
Table 2 — Scoring of recommendations according to their criticality
Recommendation criticality Score
Satisfied recommendation 100
Recommendation partially fulfilled without new corrective action proposed 80
Recommendation partially fulfilled with corrective action proposed 50
No conformity with corrective action proposed 20
All the requirements and recommendations listed in Clause 5 shall be scored in accordance with criteria
in 4.3.2 and 4.3.3. If a requirement or recommendation is not relevant for the heat treatment facility
under assessment, it shall be scored as “N/A” (Not Applicable).
If the audit is not completed, the customer and the supplier shall agree to use the final scores according
to this standard. In this case the requirements and recommendations not seen during the audit shall be
scored as "N/A" and shall be documented in the audit report.
The scoring table given in Table B.1, should be used.
All corrective actions and non-satisfied requirements identified should be recorded in a report intended
to monitor the continuous improvement of the quality program of the heat treatment facility.
4.4 Assessment of the heat treatment facility
The final assessment of the heat treatment facility shall be carried out in accordance with the four
following criteria:
— Final score: ratio between the weighted sum of the scores of the requirements and recommendations
and the number of the applicable scored requirements and recommendations (A).
— Final requirements only score: ratio between the weighted sum of the scores of the requirements
and the number of the applicable scored requirements.
— Score depending on the nature of the requirements and recommendations: For each nature of
requirements and recommendations, this is the ratio between the sum of the scores of requirements
and recommendations and the number of the applicable scored requirements and recommendations
(N , N , N , N and N ). The calculation of scores by requirement is performed using Formula 1
0 20 50 80 100
line by line.
20×+NN50×+80×+NN100×
20 50 80 100
Score= (1)
A
— Number of non-satisfied requirements (N )
0
— Number of recommendations scoring x (N )
x
NOTE 1 The scores are proportional to the level of quality.
The heat treatment facility should be assessed using Table 3.
Table 3 — Heat treatment facility assessment
Requirements Recommendations
Reference Audit section A Score
N N N N N N
0 100 20 50 80 100
General organisation of the
5.1
heat treatment facility
Contract review and heat treat-
5.2
ment preparation
5
© ISO 2022 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/DIS 20431:2022(E)
Table 3 (continued)
Requirements Recommendations
Reference Audit section A Score
N N N N N N
0 100 20 50 80 100
5.3 Preparation
Control of ther-
5.4
mal cycle
Carrying out
Control of heat
the heat treat-
5.5 treatment
ments:
medium
Control of
5.6
cooling
5.7 Control of product testing
5.8 Finishing
Final result (for the entire audit)
Where a minimum score is to be obtained, and/or recommendations are to be fulfilled as requirements,
the customer shall inform the supplier with a delay agreed between the two parties or by default two
weeks before the audit.
NOTE 2 Annex C gives an example of assessment and score calculation.
5 Requirements and recommendations
5.1 General organisation of a heat treatment facility
5.1.1 Documentation (references GO1 to GO3)
Requirement GO1: For each heat treatment, preparation or testing process, a heat treatment plan shall
be available for all personnel involved in the use of the heat treatment equipment. All the steps of the
process and the main operating parameters, with their tolerances, shall be specified in this document.
Requirement GO2: The heat treatment plan shall specify responses in case of incident and/or
emergency situation for the process (e.g. power failure which lead to start or restart an equipment after
shutdown, batch allocation and management of suspicious or non-compliant products, cyber-attacks,
etc.).
Requirement GO3: Any major modification shall be documented and shall be validated by the customer
in the context of formal approval of a production (e.g. type of oil, heat treatment devices, key process
parameters).
5.1.2 Management responsibility (references GO4 and GO5)
Requirement GO4: In order to provide proof of their commitment to develop and implement the quality
management system, the managers shall carry out, at least once per year, a review of the performance
or managing indicators related to the heat treatment process. This review shall be documented.
Requirement GO5: The management review shall lead to the implementation of corrective and
preventive actions if the objectives have not been reached.
5.1.3 Human resources management (references GO6 to GO10)
Requirement GO6: A skill qualification matrix shall exist for the personnel allowed to carry out heat
treatment process operations. This matrix shall be up-to-date or its revision shall be planned.
6
© ISO 2022 – All rights reserve
...
PROJET DE NORME INTERNATIONALE
ISO/DIS 20431
ISO/TC 244 Secrétariat: JISC
Début de vote: Vote clos le:
2022-06-06 2022-08-29
Traitement thermique — Maîtrise de la qualité
Heat treatment — Control of quality
ICS: 25.200
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET ISO/DIS 20431:2022(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
© ISO 2022
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
---------------------- Page: 1 ----------------------
ISO/TC 244
Date : 30/05/2022
ISO/DIS 20431:2022(F)
ISO/DIS 20431:2022(F)
ISO/TC 244
Secrétariat : JISC
Heat treatment — Control of quality
Traitement thermique — Maitrise de la qualité
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Type de document : Norme Internationale
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Sous-type de document :
Tél.: +41 22 749 01 11
Stade du document : (40) Enquête
E-mail: copyright@iso.org
Langue du document : F
Web: www.iso.org
Publié en Suisse
ii
© ISO 2022 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 20431:2022 (F)
Sommaire
Page
Avant‐propos . 5
Introduction . 6
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Système d’évaluation et de cotation des exigences et des recommandations . 4
4.1 Généralités . 4
4.2 Exigences générales . 4
4.3 Cotation des exigences et recommandations . 5
4.3.1 Généralités . 5
4.3.2 Cotation des exigences . 5
4.3.3 Cotation des recommandations . 5
4.4 Évaluation de l’installation de traitement thermique . 5
5 Exigences et recommandations . 7
5.1 Organisation générale d’une installation de traitement thermique . 7
5.1.1 Documentation (références GO1 à GO3) . 7
5.1.2 Responsabilité de gestion (références GO4 et GO5) . 7
5.1.3 Gestion des ressources humaines (références GO6 à GO10) . 7
5.1.4 Gestion de l’infrastructure et des équipements (références GO11 à GO25) . 7
5.1.5 Audit interne (références GO26 et GO27) . 8
5.1.6 Maitrise du produit non‐conforme (références GO28 à GO36) . 8
5.1.7 Amélioration continue (références GO37 et GO38) . 9
5.1.8 Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité
(AMDEC) (références GO39 et GO41) . 9
5.1.9 Plan de surveillance (références GO42 à GO44) . 9
5.1.10 Planification de la Qualité de la Préproduction (références GO45 et GO46) . 10
5.1.11 Statistiques : (références GO47 à GO49) . 10
5.1.12 Maîtrise, surveillance et enregistrement (références GO50 à GO62) . 10
5.2 Revue de contrat et conception du traitement . 11
5.2.1 Revue de contrat . 11
5.2.2 Conception du traitement . 12
5.3 Préparation à la réalisation des traitements . 12
5.3.1 Généralités . 12
5.3.2 Préparation de la charge . 12
5.4 Réalisation du traitement : Maîtrise du cycle thermique . 13
5.4.1 Dérive de la température et erreur sur la température de traitement (références T1
à T10) . 13
5.4.2 Ecart des équipements de mesure SAT (contrôle des chaines de mesurage)
(références T11 à T17) . 17
5.4.3 Contrôle de l’Uniformité de la Température du four (TUS) (références T18 à T31) . 19
5.4.4 Dérive des temps des différentes phases du traitement (références HTT1 à HTT2) . 23
5.5 Maîtrise du milieu de traitement . 23
5.5.1 Généralités . 23
5.5.2 Maitrise de l’atmosphère contenant du carbone . 24
5.5.3 Maitrise des atmosphères de nitruration, nitrocarburation et traitements dérivés . 25
5.5.4 Maitrise des bains de sels et de la dérive du milieu de traitement . 25
5.5.5 Maitrise des conditions opératoires de trempe après chauffage superficiel par
induction . 25
iii
---------------------- Page: 3 ----------------------
ISO/DIS 20431:2022 (F)
5.5.6 Trempe laser (références L1 à L4) . 26
5.5.7 Traitement thermique basse pression ou sous vide (références V1 à V7) . 26
5.6 Maitrise du refroidissement . 27
5.6.1 Maitrise du matériel et reproductibilité du traitement (références CEQ1 à CEQ3) . 27
5.6.2 Maîtrise des paramètres de refroidissement (références CPM1 à CPM12) . 27
5.7 Contrôle du produit . 28
5.7.1 Dérive des moyens de contrôle (références CP1 et CP2) . 28
5.7.2 Produit non conforme (références CP3 à CP5) . 28
5.8 Parachèvements . 28
Annex A (normative) Fréquences de contrôle et d’étalonnage des équipements . 30
Annex B (informative) Exemple de grille de cotation des exigences et recommandations . 32
Annex C (informative) Exemple d’évaluation d’une installation de traitement thermique . 39
Annex D (normative) Méthodes de contrôle des chaines de mesurage (SAT) . 40
D.1 Généralités . 40
D.2 Méthode 1 . 40
D.3 Méthode 2 . 41
D.4 Méthode 3 . 43
Bibliographie . 45
iv
---------------------- Page: 4 ----------------------
ISO/DIS 20431:2022 (F)
Avant‐propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit
de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales
et non gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne la
normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/patents).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir l’URL : www.iso.org/iso/foreword.html.
Le présent document a été élaboré par le comité technique ISO/TC 244 Fours industriels et équipements
associés.
v
---------------------- Page: 5 ----------------------
ISO/DIS 20431:2022 (F)
Introduction
Le présent document énumère les bonnes pratiques en vue de maîtriser la qualité dans l’application du
traitement thermique. Le présent document est destiné à être utilisé avec des équipements construits
conformément aux normes internationales pour les équipements de traitement thermique. Ces concepts
peuvent également être appliqués à d’autres procédés de traitement thermique.
Le présent document constitue un référentiel d’évaluation et d’amélioration continue qui s’intègre dans
le système de gestion de la qualité d’une installation de traitement thermique.
La Figure 1 illustre le synoptique classique d’un processus de traitement thermique. Les étapes
principales font l’objet de prescriptions et de recommandations dans le présent document.
Légende
A Organisation générale d’une installation de traitement F Maîtrise du milieu de traitement (voir 5.5)
thermique (voir 5.1)
B Revue de contrat et conception du traitement (voir 5.2) G Maitrise du refroidissement (voir 5.6)
C Réalisation du traitement H Maitrise du contrôle du produit (voir 5.7)
D Préparation (voir 5.3) I Parachèvements (voir 5.8)
E Maîtrise du cycle thermique (voir 5.4)
Figure 1 — Processus de traitement thermique
vi
---------------------- Page: 6 ----------------------
ISO/DIS 20431:2022 (F)
PROJET DE NORME INTERNATIONALE
Traitement thermique — Maîtrise de la qualité
1 Domaine d’application
Le présent document définit les exigences et recommandations de qualité applicables au traitement
thermique des pièces mécaniques destinées à être utilisées dans l’industrie (p. ex., construction
automobile, aérospatiale, systèmes de pipeline, équipement de génie civil, engins de terrassement,
équipement agricole, industrie navale, équipement énergétique, outillage, fixations, etc.).
Il donne un référentiel d’audit de la qualité et de vérification des installations de traitement thermique
intégrés ou de sous-traitance. Il peut également servir de base de discussion et de mise au point de cahiers
des charges.
Une description de l’étalonnage de l’équipement et de la fréquence des commandes est donnée dans
l’Annexe A. Un exemple de tableau de notation est donné dans l’Annexe B. Un exemple de rapport d’audit
est donné dans l’Annexe C. Les différentes méthodes d’essai en chaîne de mesure (SAT) sont présentées
dans l’Annexe D.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 4885, Matériaux ferreux — Traitements thermiques — Vocabulaire
ISO 6506 (toutes les parties), Matériaux métalliques — Essai de dureté Brinell
ISO 6507 (toutes les parties), Matériaux métalliques — Essai de dureté Vickers
ISO 6508 (toutes les parties), Matériaux métalliques — Essai de dureté Rockwell
ISO 10012, Systèmes de management de la mesure — Exigences pour les processus et les équipements de
mesure
ISO 22514-6, Méthodes statistiques dans la gestion de processus — Capabilité et performance — Partie 6 :
Statistiques de capabilité pour un processus caractérisé par une distribution normale multivariée
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4885, ainsi que les
termes et définitions suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l’adresse https://www.iso.org/obp
— IEC Electropedia : disponible à l’adresse https://www.electropedia.org/
1
---------------------- Page: 7 ----------------------
ISO/DIS 20431:2022 (F)
3.1
installation de traitement thermique
ensemble des équipements mettant en œuvre des procédés associés entre eux permettant de modifier,
par un cycle thermique, les propriétés physiques, mécaniques et/ou chimiques d'un matériau
3.2
recommandation
conseils et critère (critères) préférés fournissant une orientation, mais non exigés pour se conformer au
présent document
3.3
exigence
critère (critères) à respecter afin d’obtenir la conformité au présent document
Note 1 à l’article: Une exigence non remplie peut avoir un impact sur la (les) caractéristique(s) spéciale(s) (3.5) du
produit final.
3.4
revue de contrat
action systématique effectuée afin d’identifier les exigences et attentes pour les sorties de processus
exprimées dans des documents, et qui peuvent être réalisées
Note 1 à l’article: Les exigences et les attentes pour le processus peuvent être internes (traitement thermique en
interne) ou externes (émanant du client).
3.5
caractéristique spéciale
caractéristique ou propriété d'un produit final qui peut impacter, contribuer à, ou affecter la sécurité, ou
la conformité aux réglementations, l'aptitude à l'emploi, la fonction, les performances du produit ou les
opérations de finition ultérieures sur ce produit
3.6
planification de la qualité de la pré‐production
processus définissant les règles pour la planification de toutes les étapes de la réalisation du produit, de
la revue d’offre jusqu’à la livraison, afin de satisfaire aux exigences du client
Note 1 à l’article: La planification de la qualité de la pré-production est bien connue sous le nom de planification
avancée de la qualité de production (APQP) dans l’industrie automobile.
Note 2 à l’article: Les exigences peuvent être internes (traitement thermique en interne) ou externes (émanant du
client).
3.7
vérification
fourniture de preuves tangibles qu'une entité donnée satisfait à des exigences spécifiées
[SOURCE: GUIDE ISO/CEI 99, 2.44]
3.8
étalonnage
ensemble des opérations établissant, dans des conditions spécifiées, la relation entre les valeurs de la
grandeur indiquée par un appareil de mesure ou un système de mesure, ou les valeurs représentées par
une mesure matérialisée ou par un matériau de référence, et les valeurs correspondantes de la grandeur
réalisées par des étalons
[SOURCE: ISO 12179:2000, 3.1]
2
---------------------- Page: 8 ----------------------
ISO/DIS 20431:2022 (F)
3.9
chaîne de mesure
suite d'éléments d'un système de mesure qui constitue un seul chemin du signal depuis le capteur jusqu'à
l'élément de sortie
EXEMPLE : un système d’affichage ou d’enregistrement.
Note 1 à l’article : Chaque élément de la chaîne est caractérisé par ses propriétés métrologiques qui sont
principalement l’étendue de mesure, la justesse, la reproductibilité, la résolution, la dérive en fonction des
grandeurs d’influence, la dérive dans le temps selon les conditions d’utilisation et en conséquence l’incertitude de
mesure.
[SOURCE : ISO/IEC GUIDE 99, 3.10]
3.10
système de régulation
dispositif(s) composé(s) de capteur(s) qui mesure(nt) une caractéristique physique à surveiller et fournit
des signaux de commande au système de commande pour respecter le seuil de tolérance
3.11
chaîne de surveillance
système composé d’élément(s) de surveillance qui transmet un signal (p. ex., tension, courant) à un
système d’enregistrement
3.12
modification majeure
toute modification des paramètres de processus référencée dans le dossier de validation (pièces de
qualification) et qui impacte les caractéristique(s) spéciale(s) (3.5) du produit final
3.13
modification mineure
toute modification des paramètres de processus référencée ou non dans le dossier de validation (pièces
de qualification) qui n’impacte pas les caractéristique(s) spéciale(s) (3.5) du produit final
3.14
temps de traitement
temps de maintien
incrément de temps du cycle thermique au cours duquel la température est maintenue constante
Note 1 à l’article : Le temps de traitement commence lorsque le capteur de température de charge atteint la
température minimale de la tolérance. Le temps de traitement se termine lorsque le capteur de température de
charge quitte la température minimale de la tolérance.
3.15
matrice des responsabilités
description détaillée du personnel désigné pour les principales fonctions de gestion et de supervision du
traitement thermique, y compris le personnel de relève
3.16
conception de traitement thermique
phase au cours de laquelle l’organisation analyse les exigences du client, évalue si elles sont
techniquement réalisables et identifie les conditions nécessaires au bon déroulement de son processus
Note 1 à l’article : Cette phase comprend notamment les résultats des tests de confirmation de faisabilité, les
résultats des tests dans des conditions industrielles, le développement d’une recette, la vérification de la capabilité
et les éventuelles limitations ou avertissements à porter à l’attention du client.
3
---------------------- Page: 9 ----------------------
ISO/DIS 20431:2022 (F)
3.17
plan de traitement thermique
procédure ou spécification qui décrit au moins les paramètres et tolérances du processus de traitement
thermique, les commandes, les vérifications de l’équipement et les fréquences
3.18
document électronique
toute combinaison de texte, de graphiques, de données, d’audio, d’images ou de toute autre
représentation d’information sous forme numérique qui est créée, modifiée, maintenue, archivée,
récupérée, ou distribuée par un système informatique
4 Système d’évaluation et de cotation des exigences et des recommandations
4.1 Généralités
L’évaluation doit porter sur les exigences et recommandations énumérées à l’Article 5 et identifiées selon
leur nature conformément au Tableau 1.
Tableau 1 — Identification des exigences et recommandations
Identifiant de
Paragraphe dans le
l’exigence ou de la Nature de l’exigence ou de la recommandation
document
recommandation
GO Organisation générale 5.1
CR Revue de contrat 5.2.1
HTP Conception du traitement 5.2.2
PR Préparation 5.3
T Température de traitement 5.4.1 à 5.4.3
HTT Temps de traitement 5.4.4
C Atmosphères contenant du carbone 5.5.2
Atmosphères de nitruration, nitrocarburation et 5.5.3
N
traitements dérivés
SB Bains de sels 5.5.4
SH Trempe après chauffage superficiel 5.5.5
L Trempe laser 5.5.6
V Traitement basse pression ou sous vide 5.5.7
CEQ Matériel de refroidissement 5.6.1
CPM Paramètres de refroidissement 5.6.2
CP Contrôle du produit 5.7
F Parachèvements 5.8
4.2 Exigences générales
Pour déclarer sa conformité à la présente norme, l’installation de traitement thermique doit disposer d’un
système de gestion de la qualité en conformité avec les exigences de ses clients.
Toute opération sous-traitée doit faire l’objet d’une évaluation conformément au présent document.
4
---------------------- Page: 10 ----------------------
ISO/DIS 20431:2022 (F)
NOTE 1 Les clients peuvent être internes et externes.
NOTE 2 Le référentiel de base utilisé est souvent complété par d’autres certifications et accréditations, si cela se
révèle nécessaire (p. ex., ISO 9001).
4.3 Cotation des exigences et recommandations
4.3.1 Généralités
La détermination des notes acceptables fait partie intégrante du contrat de l’entrepreneur.
4.3.2 Cotation des exigences
Les exigences doivent être cotées selon les critères suivants :
— une exigence satisfaite est cotée 100 ;
— une exigence non satisfaite est cotée 0.
Une exigence non satisfaite doit donner lieu à un plan d’action systématique.
4.3.3 Cotation des recommandations
Les recommandations doivent être cotées selon les criticités énumérées au Tableau 2 :
Tableau 2 — Cotations des recommandations en fonction de leur criticité
Criticité de la recommandation Cotation
Recommandation satisfaite 100
Recommandation partiellement remplie sans nouvelle mesure corrective
80
proposée
Recommandation partiellement remplie avec mesure corrective proposée 50
Pas de conformité avec la mesure corrective proposée 20
Toutes les exigences et recommandations énumérées dans l’Article 5 doivent être cotées conformément
aux critères de 4.3.2 et 4.3.3. Si une exigence ou une recommandation n’est pas pertinente pour
l’installation de traitement thermique en cours d’évaluation, elle doit être cotée “N/A” (sans objet).
Si l’audit n’est pas terminé, le client et le fournisseur doivent convenir d’utiliser les cotes finales
conformément à la présente norme. Dans ce cas, les exigences et recommandations qui n’ont pas été vues
au cours de l’audit doivent être cotées “N/A” et doivent être documentées dans le rapport d’audit.
Il convient d’utiliser le tableau de cotation donné dans le Tableau B.1.
Il convient de consigner toutes les mesures correctives et les exigences non satisfaites identifiées dans
un rapport destiné à surveiller l’amélioration continue du programme qualité de l’installation de
traitement thermique.
4.4 Évaluation de l’installation de traitement thermique
L’évaluation finale de l’installation de traitement thermique doit être établie selon les quatre critères
suivants :
— Score final : rapport entre la somme pondérée des cotes des exigences et recommandations et le
nombre d’exigences et recommandations cotées applicables (A).
— Score pour les exigences finales seulement : rapport entre la somme pondérée des cotes des
exigences et le nombre des exigences cotées applicables.
5
---------------------- Page: 11 ----------------------
ISO/DIS 20431:2022 (F)
— Score par nature des exigences et recommandations : Pour chaque nature des exigences et
recommandations, rapport entre la somme des cotes des exigences et recommandations et le nombre
d’exigences et recommandations cotées applicables (N , N , N , N et N ). Le calcul des scores par
0 20 50 80 100
exigence se fait en utilisant la Formule 1(1) ligne par ligne.
20NN50 80N100N
20 50 80 100
Score
A
(1)
— Nombre d’exigences non satisfaites (N )
0
— Nombre de cotation de recommandations x (N )
x
NOTE 1 Les scores sont proportionnels au niveau de qualité.
Il est recommandé d’établir l’évaluation de l’installation de traitement thermique à l’aide du Tableau 3
Tableau 3 — Évaluation de l’installation de traitement thermique
Exigences Recommandations
Référence Section de l’audit A Score
N0 N100 N20 N50 N80 N100
Organisation générale de
5.1 l’atelierde traitement
thermique
Revue de contrat et préparation
5.2
du traitement
5.3 Préparation
Maîtrise du
5.4 cycle
thermique
Réalisation
des
Maîtrise du
traitements :
5.5 milieu de
traitement
Maitrise du
5.6
refroidissement
5.7 Maitrise du contrôle du produit
5.8 Parachèvements
Résultat final (sur la totalité de l’audit)
Si un score minimum doit être obtenu et/ou si des recommandations doivent être satisfaites comme
exigences, le client doit informer le fournisseur dans un délai convenu entre les deux parties ou par défaut
deux semaines avant l’audit.
NOTE 2 Un exemple d’évaluation et de calcul de scores est donné à l’Annexe C.
6
---------------------- Page: 12 ----------------------
ISO/DIS 20431:2022 (F)
5 Exigences et recommandations
5.1 Organisation générale d’une installation de traitement thermique
5.1.1 Documentation (références GO1 à GO3)
Exigence GO1 : Pour chaque processus de traitement thermique, de préparation ou d’essai, un plan de
traitement thermique doit être disponible pour le personnel impliqué dans l’utilisation de l’équipement
de traitement thermique. Les étapes du processus et les principaux paramètres d'exploitation avec l
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
