Precision superabrasives -- Limit deviations and run-out tolerances for grinding wheels with diamond or cubic boron nitride

ISO 22917:2016 applies to all rotating grinding precision tools with diamond or cubic boron nitride with metal, vitrified or resinoid bonded cores, and circular bores for mounting the grinding tool on a clamping flange as well as to grinding points with cylindrical spindle for mounting in collets. It contains the significant limit deviations and run-out tolerances of these grinding tools.

Superabrasifs de précision -- Écarts limites et tolérances de battement pour les meules à base de diamant et de nitrure de bore

ISO 22917:2016 s'applique ŕ toutes les meules de précision rotatives ŕ base de diamant ou de nitrure de bore avec des montures dont la liaison est assurée par du métal, un vitrifié ou un résineux et aux alésages circulaires pour le montage de la meule sur un flasque de serrage, ainsi qu'aux meules sur tige ŕ axe cylindrique pour le montage avec collets. Elle contient les écarts limites et les tolérances de battement significatifs de ces meules.

General Information

Status
Published
Publication Date
01-Feb-2016
Current Stage
9060 - Close of review
Start Date
05-Jun-2021
Ref Project

RELATIONS

Buy Standard

Standard
ISO 22917:2016 - Precision superabrasives -- Limit deviations and run-out tolerances for grinding wheels with diamond or cubic boron nitride
English language
17 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 22917:2016 - Precision superabrasives -- Limit deviations and run-out tolerances for grinding wheels with diamond or cubic boron nitride
English language
17 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 22917:2016 - Superabrasifs de précision -- Écarts limites et tolérances de battement pour les meules à base de diamant et de nitrure de bore
French language
18 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

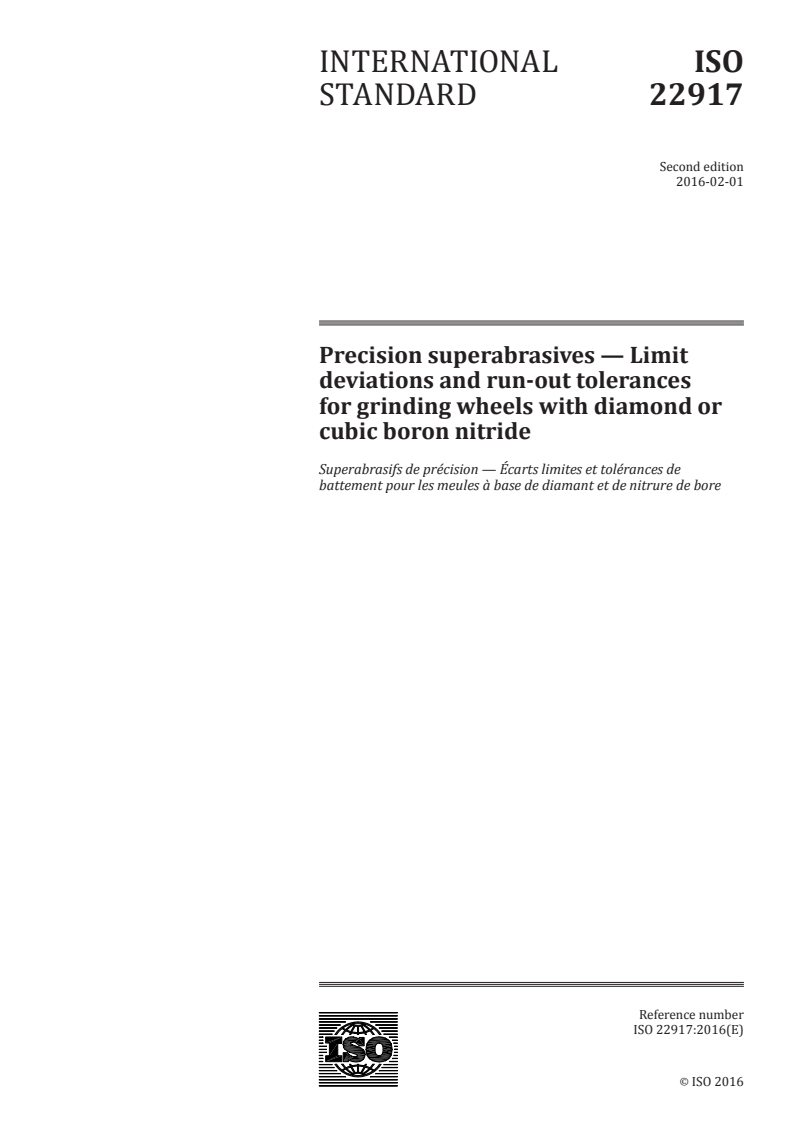

INTERNATIONAL ISO
STANDARD 22917
Second edition
2016-02-01
Precision superabrasives — Limit
deviations and run-out tolerances
for grinding wheels with diamond or
cubic boron nitride
Superabrasifs de précision — Écarts limites et tolérances de
battement pour les meules à base de diamant et de nitrure de bore
Reference number
ISO 22917:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 22917:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 22917:2016(E)

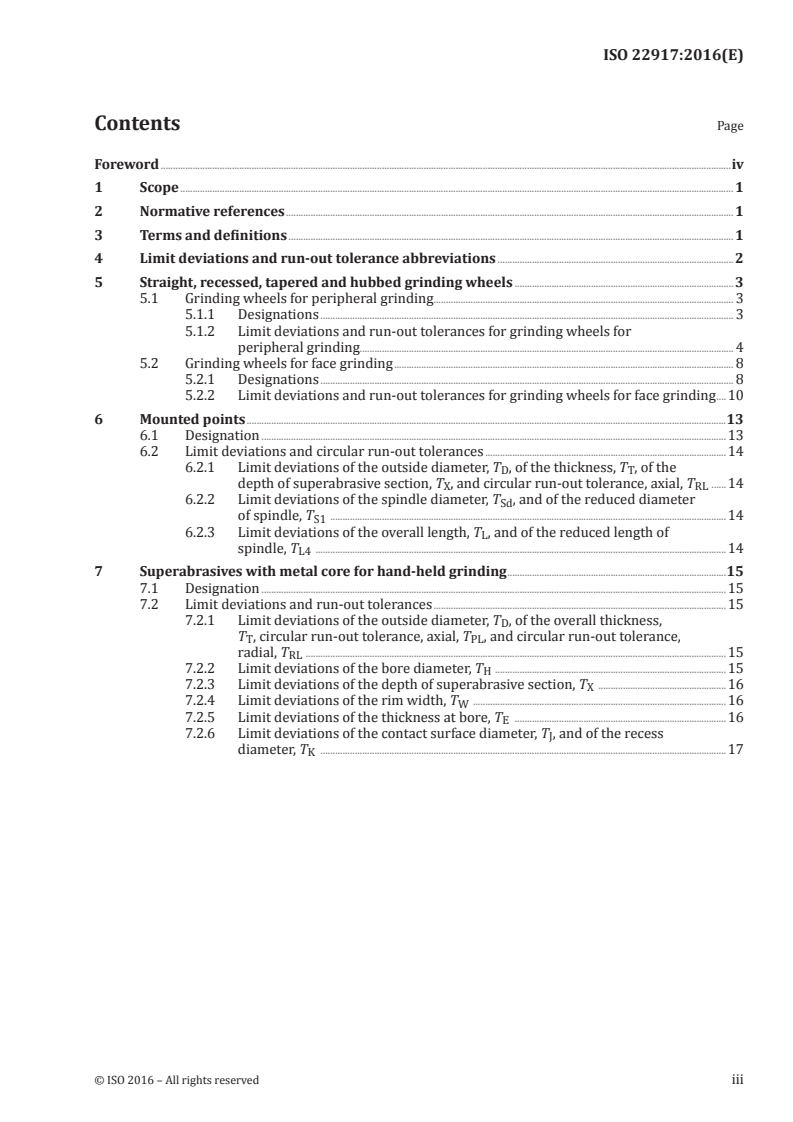

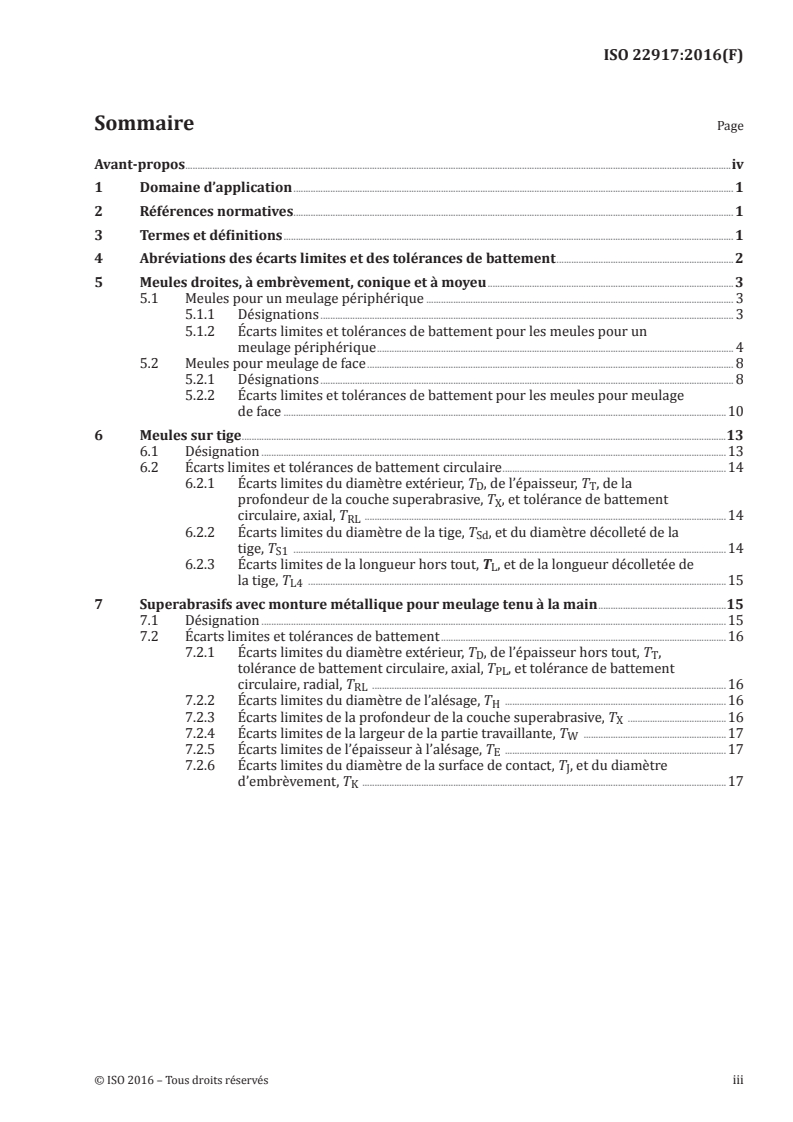

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Limit deviations and run-out tolerance abbreviations ................................................................................................ 2

5 Straight, recessed, tapered and hubbed grinding wheels ......................................................................................... 3

5.1 Grinding wheels for peripheral grinding ......... ................................................................................................................. 3

5.1.1 Designations ........................................................................................................................................................................ 3

5.1.2 Limit deviations and run-out tolerances for grinding wheels for

peripheral grinding........................................................................................................................................................ 4

5.2 Grinding wheels for face grinding .......................................................................................................................................... 8

5.2.1 Designations ........................................................................................................................................................................ 8

5.2.2 Limit deviations and run-out tolerances for grinding wheels for face grinding ....10

6 Mounted points ...................................................................................................................................................................................................13

6.1 Designation .............................................................................................................................................................................................13

6.2 Limit deviations and circular run-out tolerances ..................................................................................................14

6.2.1 Limit deviations of the outside diameter, T , of the thickness, T , of the
D T

depth of superabrasive section, T , and circular run-out tolerance, axial, T ......14

X RL
6.2.2 Limit deviations of the spindle diameter, T , and of the reduced diameter

of spindle, T .................................................................................................................................................................14

6.2.3 Limit deviations of the overall length, T , and of the reduced length of

spindle, T .......................................................................................................................................................................14

7 Superabrasives with metal core for hand-held grinding .........................................................................................15

7.1 Designation .............................................................................................................................................................................................15

7.2 Limit deviations and run-out tolerances .......................................................................................................................15

7.2.1 Limit deviations of the outside diameter, T , of the overall thickness,
T , circular run-out tolerance, axial, T , and circular run-out tolerance,
T PL

radial, T ...........................................................................................................................................................................15

7.2.2 Limit deviations of the bore diameter, T ..............................................................................................15

7.2.3 Limit deviations of the depth of superabrasive section, T ....................................................16

7.2.4 Limit deviations of the rim width, T .......................................................................................................16

7.2.5 Limit deviations of the thickness at bore, T ......................................................................................16

7.2.6 Limit deviations of the contact surface diameter, T , and of the recess

diameter, T .....................................................................................................................................................................17

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 22917:2016(E)

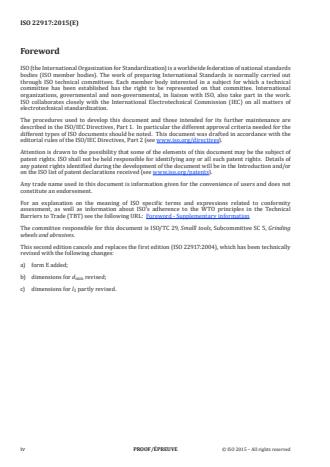

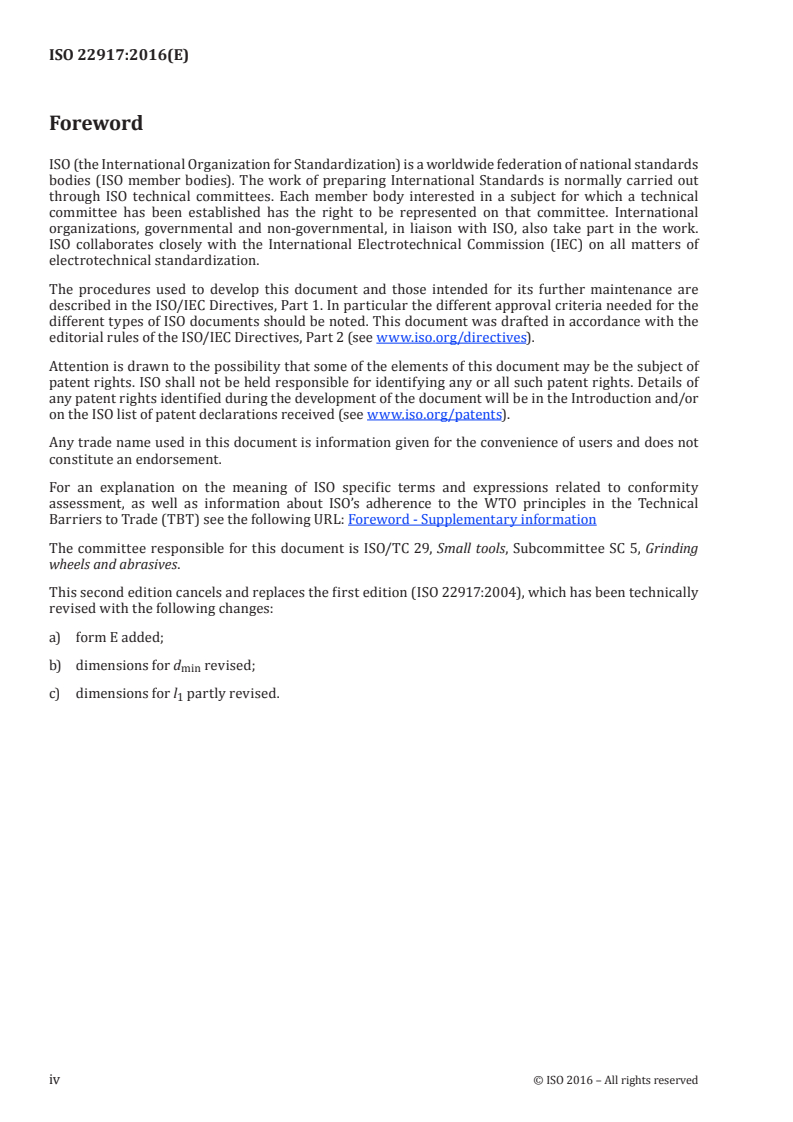

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical

Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 5, Grinding

wheels and abrasives.

This second edition cancels and replaces the first edition (ISO 22917:2004), which has been technically

revised with the following changes:
a) form E added;
b) dimensions for d revised;
min
c) dimensions for l partly revised.
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 22917:2016(E)
Precision superabrasives — Limit deviations and run-out
tolerances for grinding wheels with diamond or cubic
boron nitride
1 Scope

This International Standard applies to all rotating grinding precision tools with diamond or cubic boron

nitride with metal, vitrified or resinoid bonded cores, and circular bores for mounting the grinding tool

on a clamping flange as well as to grinding points with cylindrical spindle for mounting in collets. It

contains the significant limit deviations and run-out tolerances of these grinding tools.

2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 286-1, Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes —

Part 1: Basis of tolerances, deviations and fits

ISO 286-2:2010, Geometrical product specifications (GPS) — ISO code system for tolerances on linear

sizes — Part 2: Tables of standard tolerance classes and limit deviations for holes and shafts

3 Terms and definitions

For the purposes of this document, the terms and definitions in ISO 286-1 and the following apply.

NOTE Some of the terms are defined in a more restricted sense than in common usage.

3.1
size

number expressing, in a particular unit, the numerical value of a linear dimension

3.1.1
basic size
nominal size

size from which the limits of size (3.1.3) are derived by the application of the upper and lower

deviations (3.2)
3.1.2
actual size
size of a feature, obtained by measurements
3.1.3
limits of size

two extreme permissible sizes of a feature, between which the actual size (3.1.2) should lie, the limits of

size being included
3.1.3.1
maximum limit of size
greatest permissible size of a feature
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 22917:2016(E)
3.1.3.2
minimum limit of size
smallest permissible size of a feature
3.2
deviation

algebraic difference between a size (3.1) (actual size, limit of size, etc.) and the corresponding basic size

(3.1.1)
3.2.1
limit deviations
upper deviation and lower deviation
3.2.1.1
upper deviation

algebraic difference between the maximum limit of size (3.1.3.1) and the corresponding basic size

3.2.1.2
lower deviation

algebraic difference between the minimum limit of size (3.1.3.2) and the corresponding basic size

3.3
size tolerance

difference between the maximum limit of size (3.1.3.1) and the minimum limit of size (3.1.3.2), i.e. the

difference between the upper deviation (3.2.1.1) and the lower deviation (3.2.1.2)

Note 1 to entry: The tolerance is an absolute value without sign.
4 Limit deviations and run-out tolerance abbreviations
See Table 1.
Table 1 — Limit deviations and run-out tolerance abbreviations
Designation
Symbol
Abrasive product Mounted points
T Limit deviations of outside diameter Limit deviations of outside diameter
T Limit deviations of thickness at bore
T Limit deviations of bore diameter
T Limit deviations of contact surface diameter
T Limit deviations of recess diameter
T Limit deviations of overall length
T Limit deviations of reduced length of spindle
Limit deviations of circular run-out toler-
ance, axial
T Limit deviations of the radii

Limit deviations of circular run-out toler- Limit deviations of circular run-out tolerance,

ance, radial radial
T Limit deviations of spindle diameter
T Limit deviations of reduced diameter of spindle
T Limit deviations of overall thickness Limit deviations of thickness
Limit deviations of thickness of superabra-
sive section
2 © ISO 2016 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 22917:2016(E)
Table 1 (continued)
Designation
Symbol
Abrasive product Mounted points
T Limit deviations of rim width

Limit deviations of depth of superabrasive Limit deviations of depth of superabrasive

section section
T Limit deviations of angles
5 Straight, recessed, tapered and hubbed grinding wheels
5.1 Grinding wheels for peripheral grinding
5.1.1 Designations
See Table 2.
Table 2 — Designations for grinding wheels for peripheral grinding
Basic
Designation Sketch core
shape
Straight peripheral
wheel
Single hubbed
wheel
Wheel tapered one
side
© ISO 2016 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 22917:2016(E)
Table 2 (continued)
Basic
Designation Sketch core
shape
Grinding wheel
recessed on one
side
Grinding wheel
recessed on both
sides
Double hubbed
wheel

5.1.2 Limit deviations and run-out tolerances for grinding wheels for peripheral grinding

5.1.2.1 Limit deviations of the outside diameter, T , circular run-out tolerance, axial, T , and

D PL
circular run-out tolerance, radial, T

The limit deviations of the outside diameter, T , the circular run-out tolerance, axial, T , and circular

D PL

run-out tolerance, radial, T , as specified in Table 3, apply to the respective range of diameters, D.

Table 3 — Limit deviations and run-out tolerances of the outside diameter for grinding wheels

for peripheral grinding
Dimensions in millimetres
Outside diameter
T T T
D PL RL
D ≤ 3 ±0,3
3 < D ≤ 6 ±0,3
0,03
6 < D ≤ 30 ±0,3
0,05
30 < D ≤ 120 ±0,3
120 < D ≤ 400 ±0,5
0,05
D > 400 ±0,8
4 © ISO 2016 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 22917:2016(E)
5.1.2.2 Limit deviations of the bore diameter, T

The limit deviations of the bore diameters, T , as specified in Table 4, correspond to the tolerance zone H7

in accordance with ISO 286-2:2010, Table 6, and apply to the respective range of bore diameters, H

...

INTERNATIONAL ISO
STANDARD 22917
Second edition
Precision superabrasives — Limit
deviations and run-out tolerances
for grinding wheels with diamond or
cubic boron nitride
Superabrasifs de précision — Ecarts limites et tolérances de
battement pour les meules à base de diamant et de nitrure de bore
PROOF/ÉPREUVE
Reference number
ISO 22917:2015(E)
ISO 2015
---------------------- Page: 1 ----------------------
ISO 22917:2015(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2015, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 22917:2015(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Limit deviations and run-out tolerance abbreviations ................................................................................................ 2

5 Straight, recessed, tapered and hubbed grinding wheels ......................................................................................... 3

5.1 Grinding wheels for peripheral grinding ......... ................................................................................................................. 3

5.1.1 Designations ........................................................................................................................................................................ 3

5.1.2 Limit deviations and run-out tolerances for grinding wheels for

peripheral grinding........................................................................................................................................................ 4

5.2 Grinding wheels for face grinding .......................................................................................................................................... 9

5.2.1 Designations ........................................................................................................................................................................ 9

5.2.2 Limit deviations and run-out tolerances for grinding wheels for face grinding ....11

6 Mounted points ...................................................................................................................................................................................................14

6.1 Designation .............................................................................................................................................................................................14

6.2 Limit deviations and circular run-out tolerances ..................................................................................................15

6.2.1 Limit deviations of the outside diameter, T , of the thickness, T , of the
D T

depth of superabrasive section, T , and circular run-out tolerance, axial, T ........

X RL 15
6.2.2 Limit deviations of the spindle diameter, T , and of the reduced diameter

of spindle, T ...................................................................................................................................................................

S1 15
6.2.3 Limit deviations of the overall length, T , and of the reduced length of

spindle, T .........................................................................................................................................................................

L4 15

7 Superabrasives with metal core for hand-held grinding .........................................................................................16

7.1 Designation .............................................................................................................................................................................................16

7.2 Limit deviations and run-out tolerances .......................................................................................................................16

7.2.1 Limit deviations of the outside diameter, T , of the overall thickness, T ,

D T
circular run-out tolerance, axial, T , and circular run-out tolerance, radial, T
PL RL 16

7.2.2 Limit deviations of the bore diameter, T ................................................................................................

H 16

7.2.3 Limit deviations of the depth of superabrasive section, T ......................................................

X 17

7.2.4 Limit deviations of the rim width, T .........................................................................................................

W 17

7.2.5 Limit deviations of the thickness at bore, T .........................................................................................

E 17
7.2.6 Limit deviations of the contact surface diameter, T , and of the recess

diameter, T ........................................................................................................................................................................

K 18
© ISO 2015 – All rights reserved PROOF/ÉPREUVE iii
---------------------- Page: 3 ----------------------
ISO 22917:2015(E)

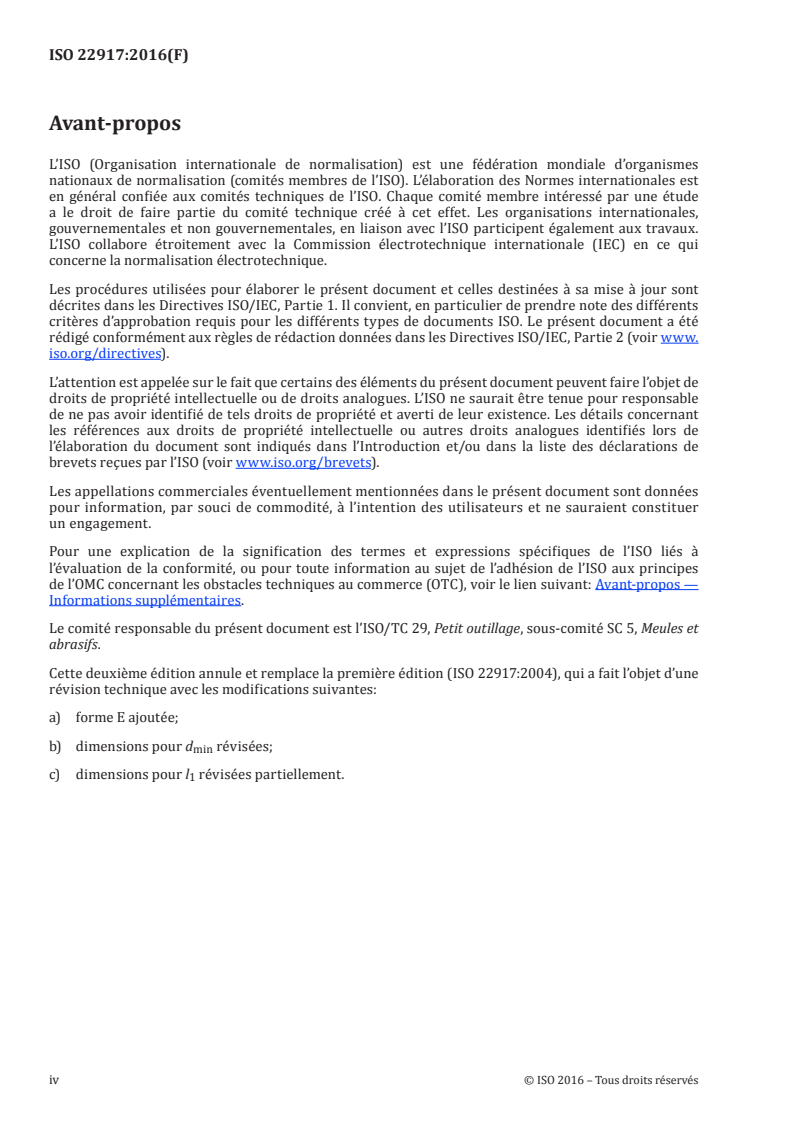

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical

Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 29, Smalll tools, Subcommittee SC 5, Grinding

wheels and abrasives.

This second edition cancels and replaces the first edition (ISO 22917:2004), which has been technically

revised with the following changes:
a) form E added;
b) dimensions for d revised;
min
c) dimensions for l partly revised.
iv PROOF/ÉPREUVE © ISO 2015 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 22917:2015(E)
Precision superabrasives — Limit deviations and run-out
tolerances for grinding wheels with diamond or cubic
boron nitride
1 Scope

This International Standard applies to all rotating grinding precision tools with diamond or cubic boron

nitride with metal, vitrified or resinoid bonded cores, and circular bores for mounting the grinding tool

on a clamping flange as well as to grinding points with cylindrical spindle for mounting in collets. It

contains the significant limit deviations and run-out tolerances of these grinding tools.

2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 286-1, Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes —

Part 1: Basis of tolerances, deviations and fits

ISO 286-2:2010, Geometrical product specifications (GPS) — ISO code system for tolerances on linear

sizes — Part 2: Tables of standard tolerance classes and limit deviations for holes and shafts

3 Terms and definitions

For the purposes of this document, the terms and definitions in ISO 286-1 and the following apply.

NOTE Some of the terms are defined in a more restricted sense than in common usage.

3.1
size

number expressing, in a particular unit, the numerical value of a linear dimension

3.1.1
basic size
nominal size

size from which the limits of size (3.1.3) are derived by the application of the upper and lower

deviations (3.2)
3.1.2
actual size
size of a feature, obtained by measurements
3.1.3
limits of size

two extreme permissible sizes of a feature, between which the actual size (3.1.2) should lie, the limits of

size being included
3.1.3.1
maximum limit of size
greatest permissible size of a feature
© ISO 2015 – All rights reserved PROOF/ÉPREUVE 1
---------------------- Page: 5 ----------------------
ISO 22917:2015(E)
3.1.3.2
minimum limit of size
smallest permissible size of a feature
3.2
deviation

algebraic difference between a size (3.1) (actual size, limit of size, etc.) and the corresponding basic size

(3.1.1)
3.2.1
limit deviations
upper deviation and lower deviation
3.2.1.1
upper deviation

algebraic difference between the maximum limit of size (3.1.3.1) and the corresponding basic size

3.2.1.2
lower deviation

algebraic difference between the minimum limit of size (3.1.3.2) and the corresponding basic size

3.3
size tolerance

difference between the maximum limit of size (3.1.3.1) and the minimum limit of size (3.1.3.2), i.e. the

difference between the upper deviation (3.2.1.1) and the lower deviation (3.2.1.2)

Note 1 to entry: The tolerance is an absolute value without sign.
4 Limit deviations and run-out tolerance abbreviations
See Table 1.
Table 1 — Limit deviations and run-out tolerance abbreviations
Designation
Symbol
Abrasive product Mounted points
Limit deviations of outside Limit deviations of outside
diameter diameter
Limit deviations of thickness at
bore
T Limit deviations of bore diameter
Limit deviations of contact
surface diameter
Limit deviations of recess
diameter
T Limit deviations of overall length
Limit deviations of reduced length
of spindle
Limit deviations of circular run-
out tolerance, axial
T Limit deviations of the radii
Limit deviations of circular run- Limit deviations of circular run-out
out tolerance, radial tolerance, radial
Limit deviations of spindle
diameter
2 PROOF/ÉPREUVE © ISO 2015 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 22917:2015(E)
Table 1 (continued)
Designation
Symbol
Abrasive product Mounted points
Limit deviations of reduced
diameter of spindle
Limit deviations of overall
T Limit deviations of thickness
thickness
Limit deviations of thickness of
superabrasive section
T Limit deviations of rim width
Limit deviations of depth of su- Limit deviations of depth of
perabrasive section superabrasive section
T Limit deviations of angles
5 Straight, recessed, tapered and hubbed grinding wheels
5.1 Grinding wheels for peripheral grinding
5.1.1 Designations
See Table 2.
Table 2 — Designations for grinding wheels for peripheral grinding
Basic
Designation Sketch core
shape
Straight peripheral
wheel
Single hubbed
wheel
© ISO 2015 – All rights reserved PROOF/ÉPREUVE 3
---------------------- Page: 7 ----------------------
ISO 22917:2015(E)
Table 2 (continued)
Basic
Designation Sketch core
shape
Wheel tapered one
side
Grinding wheel
recessed on one
side
Grinding wheel
recessed on both
sides
Double hubbed
wheel

5.1.2 Limit deviations and run-out tolerances for grinding wheels for peripheral grinding

5.1.2.1 Limit deviations of the outside diameter, T , circular run-out tolerance, axial, T , and

D PL
circular run-out tolerance, radial, T

The limit deviations of the outside diameter, T , the circular run-out tolerance, axial, T , and circular

D PL

run-out tolerance, radial, T , as specified in Table 3, apply to the respective range of diameters, D.

4 PROOF/ÉPREUVE © ISO 2015 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 22917:2015(E)

Table 3 — Limit deviations and run-out tolerances of the outside diameter for grinding wheels

for peripheral grinding
Dimensions in millimetres
Outside diameter
T T T
D PL RL
D ≤ 3 ±0,3
3 < D ≤ 6 ±0,3
0,03
6 < D ≤ 30 ±0,3
0,05
30 < D ≤ 120 ±0,3
120 < D ≤ 400 ±0,5
0,05
D > 400 ±0,8
5.1.2.2 Limit deviations of the bore diameter, T

The limit deviations of the bore diameters, T , as specified in Table 4, correspond to the tolerance zone H7

in accordance with ISO 286-2:2010, Table 6, and apply to the respective range of bore diameters, H.

© ISO 2015 – All rights reserved PROOF/ÉPREUVE 5
---------------------- Page: 9 ----------------------
ISO 22917:2015(E)
Table 4 — Limit deviations and run-out tolerances of the bore
...

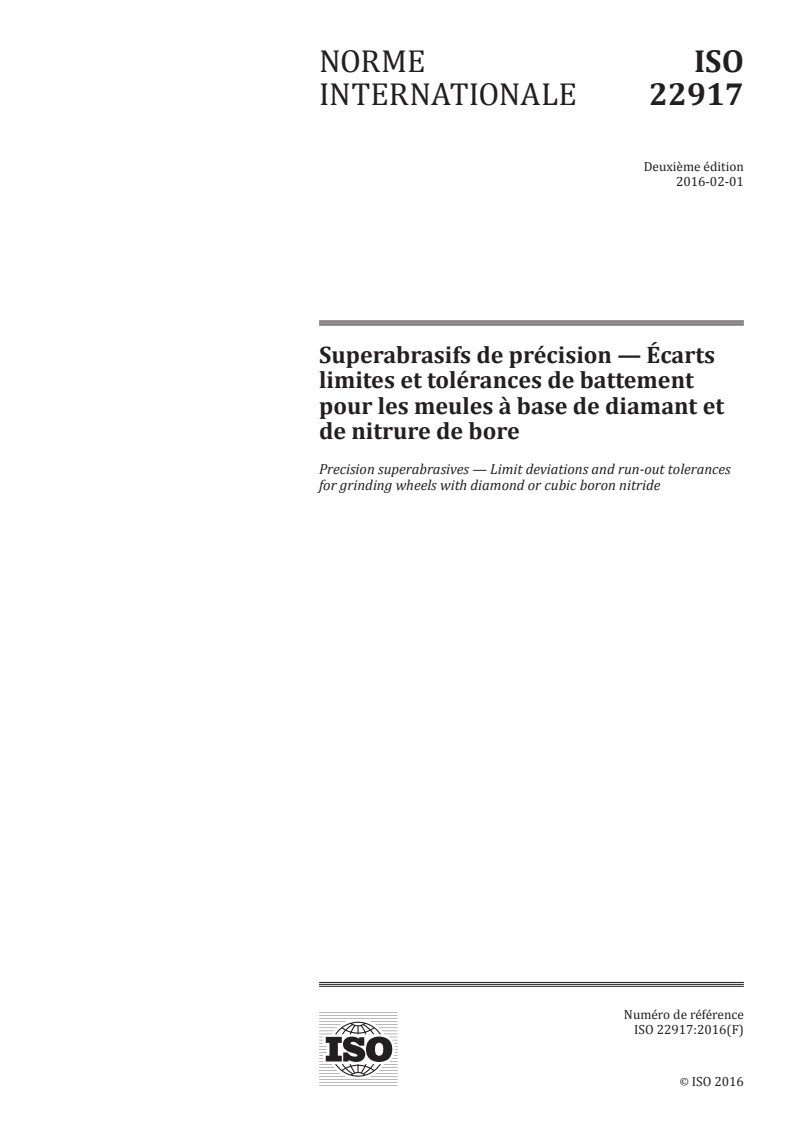

NORME ISO
INTERNATIONALE 22917
Deuxième édition
2016-02-01
Superabrasifs de précision — Écarts
limites et tolérances de battement
pour les meules à base de diamant et
de nitrure de bore
Precision superabrasives — Limit deviations and run-out tolerances
for grinding wheels with diamond or cubic boron nitride
Numéro de référence
ISO 22917:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 22917:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 22917:2016(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Abréviations des écarts limites et des tolérances de battement ........................................................................ 2

5 Meules droites, à embrèvement, conique et à moyeu .................................................................................................... 3

5.1 Meules pour un meulage périphérique ............................................................................................................................. 3

5.1.1 Désignations ........................................................................................................................................................................ 3

5.1.2 Écarts limites et tolérances de battement pour les meules pour un

meulage périphérique ................................................................................................................................................. 4

5.2 Meules pour meulage de face ..................................................................................................................................................... 8

5.2.1 Désignations ........................................................................................................................................................................ 8

5.2.2 Écarts limites et tolérances de battement pour les meules pour meulage

de face ....................................................................................................................................................................................10

6 Meules sur tige .....................................................................................................................................................................................................13

6.1 Désignation .............................................................................................................................................................................................13

6.2 Écarts limites et tolérances de battement circulaire ...........................................................................................14

6.2.1 Écarts limites du diamètre extérieur, T , de l’épaisseur, T , de la
D T
profondeur de la couche superabrasive, T , et tolérance de battement

circulaire, axial, T ...................................................................................................................................................14

6.2.2 Écarts limites du diamètre de la tige, T , et du diamètre décolleté de la

tige, T ................................................................................................................................................................................14

6.2.3 Écarts limites de la longueur hors tout, T , et de la longueur décolletée de

la tige, T ..........................................................................................................................................................................15

7 Superabrasifs avec monture métallique pour meulage tenu à la main ....................................................15

7.1 Désignation .............................................................................................................................................................................................15

7.2 Écarts limites et tolérances de battement ....................................................................................................................16

7.2.1 Écarts limites du diamètre extérieur, T , de l’épaisseur hors tout, T ,
D T
tolérance de battement circulaire, axial, T , et tolérance de battement

circulaire, radial, T ................................................................................................................................................16

7.2.2 Écarts limites du diamètre de l’alésage, T ..........................................................................................16

7.2.3 Écarts limites de la profondeur de la couche superabrasive, T ........................................16

7.2.4 Écarts limites de la largeur de la partie travaillante, T ..........................................................17

7.2.5 Écarts limites de l’épaisseur à l’alésage, T ..........................................................................................17

7.2.6 Écarts limites du diamètre de la surface de contact, T , et du diamètre

d’embrèvement, T ....................................................................................................................................................17

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 22917:2016(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer

un engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à

l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes

de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —

Informations supplémentaires.

Le comité responsable du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 5, Meules et

abrasifs.

Cette deuxième édition annule et remplace la première édition (ISO 22917:2004), qui a fait l’objet d’une

révision technique avec les modifications suivantes:
a) forme E ajoutée;
b) dimensions pour d révisées;
min
c) dimensions pour l révisées partiellement.
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 22917:2016(F)
Superabrasifs de précision — Écarts limites et tolérances
de battement pour les meules à base de diamant et de
nitrure de bore
1 Domaine d’application

La présente Norme internationale s’applique à toutes les meules de précision rotatives à base de

diamant ou de nitrure de bore avec des montures dont la liaison est assurée par du métal, un vitrifié

ou un résineux et aux alésages circulaires pour le montage de la meule sur un flasque de serrage, ainsi

qu’aux meules sur tige à axe cylindrique pour le montage avec collets. Elle contient les écarts limites et

les tolérances de battement significatifs de ces meules.
2 Références normatives

Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent

document et sont indispensables à son application. Pour les références datées, seule l’édition citée

s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y

compris les éventuels amendements).

ISO 286-1, Spécification géométrique des produits (GPS) — Système de codification ISO pour les tolérances

sur les tailles linéaires — Partie 1: Base des tolérances, écarts et ajustements

ISO 286-2:2010, Spécification géométrique des produits (GPS) — Système de codification ISO pour les

tolérances sur les tailles linéaires — Partie 2: Tableaux des classes de tolérance normalisées et des écarts

limites des alésages et des arbres
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions de l’ISO 286-1 et les suivants s’appliquent.

NOTE Certains des termes sont définis dans un sens plus restrictif qu’il ne l’est dans l’usage commun.

3.1
dimension

nombre exprimant dans une unité particulière la valeur numérique d’une dimension linéaire

3.1.1
dimension de base
dimension nominale

dimension à partir de laquelle les limites de dimension (3.1.3) sont déduites en appliquant les écarts (3.2)

supérieur et inférieur
3.1.2
dimension effective
dimension d’une caractéristique obtenue par mesurages
3.1.3
limites de dimension

deux dimensions extrêmes admissibles d’une caractéristique entre lesquelles il convient d’encadrer la

dimension effective (3.1.2), les limites de dimension étant incluses
3.1.3.1
limite maximale de la dimension
plus grande dimension admissible d’une caractéristique
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 22917:2016(F)
3.1.3.2
limite minimale de la dimension
plus petite dimension admissible d’une caractéristique
3.2
écart

différence algébrique entre une dimension (3.1) (dimension effective, limite de dimension, etc.) et la

dimension de base (3.1.1) correspondante
3.2.1
écarts limites
écart supérieur et écart inférieur
3.2.1.1
écart supérieur

différence algébrique entre la limite maximale de la dimension (3.1.3.1) et la dimension de base

correspondante
3.2.1.2
écart inférieur

différence algébrique entre la limite minimale de la dimension (3.1.3.2) et la dimension de base

correspondante
3.3
tolérance de dimension

différence entre la limite maximale de la dimension (3.1.3.1) et la limite minimale de la dimension (3.1.3.2),

c’est-à-dire la différence entre l’écart supérieur (3.2.1.1) et l’écart inférieur (3.2.1.2)

Note 1 à l’article: La tolérance est une valeur absolue sans signe.
4 Abréviations des écarts limites et des tolérances de battement
Voir Tableau 1.
Tableau 1 — Abréviations des écarts limites et des tolérances de battement
Désignation
Symbole
Produit abrasif Meules sur tige
T Écarts limites du diamètre extérieur Écarts limites du diamètre extérieur
T Écarts limites de l’épaisseur à l’alésage
T Écarts limites du diamètre de l’alésage
Écarts limites du diamètre de la surface de
contact
T Écarts limites du diamètre de l’embrèvement
T Écarts limites de la longueur hors tout
Écarts limites de la longueur décolletée de la
tige
Écarts limites de la tolérance de battement
circulaire, axial
T Écarts limites des rayons

Écarts limites de la tolérance de battement Écarts limites de la tolérance de battement

circulaire, radial circulaire, radial
T Écart limites du diamètre de la tige
T Écarts limites du diamètre décolleté de la tige
2 © ISO 2016 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 22917:2016(F)
Tableau 1 (suite)
Désignation
Symbole
Produit abrasif Meules sur tige
T Écarts limites de l’épaisseur hors tout Écarts limites de l’épaisseur
Écarts limites de l’épaisseur de la couche
superabrasive
Écarts limites de la largeur de la partie travail-
lante

Écarts limites de la profondeur de la couche Écarts limites de la profondeur de la couche

superabrasive superabrasive
T Écarts limites des angles
5 Meules droites, à embrèvement, conique et à moyeu
5.1 Meules pour un meulage périphérique
5.1.1 Désignations
Voir Tableau 2.
Tableau 2 — Désignations des meules pour un meulage périphérique
Forme de la mon-
Désignation Schéma
ture de base
Meule périphérique
droite
Meule à moyeu simple
Meule conique d’un côté
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 22917:2016(F)
Tableau 2 (suite)
Forme de la mon-
Désignation Schéma
ture de base
Meule à embrèvement
d’un seul côté
Meule à embrèvement
des deux côtés
Meule à double moyeu

5.1.2 Écarts limites et tolérances de battement pour les meules pour un meulage périphérique

5.1.2.1 Écarts limites du diamètre extérieur, T , tolérance de battement circulaire, axial, T , et

D PL
tolérance de battement circulaire, radial, T

Les écarts limites du diamètre extérieur, T , la tolérance de battement circulaire, axial, T , et la

D PL

tolérance de battement circulaire, radial, T , tels que spécifiés dans le Tableau 3, s’appliquent à la plage

respective de diamètres, D.

Tableau 3 — Écarts limites et tolérance de battement du diamètre extérieur pour les meules

pour un meulage périphérique
Dimensions en millimètres
Diamètre extérieur
T T T
D PL RL
D ≤ 3 ± 0,3
3 < D ≤ 6 ± 0,3
0,03
6 < D ≤ 30 ± 0,3
0,05
30 < D ≤ 120 ± 0,3
120 < D ≤ 400 ± 0,5
0,05
D > 400 ± 0,8
4 © ISO 2016 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 22917:2016(F)
5.1.2.2 Écarts limites du diamètre de l’alésage, T

Les écarts limites des diamètres de l’alésage, T , tels que spécifiés dans le Tableau 4, correspondent à la

zone de tolérance H7 conformément à l’ISO 286-2:2010, Tableau 6, et s’appliquent à la plage respective

de diamètres de l’alésage, H.
Tableau 4 — Écarts limites et tolérance de battement du diamètre d’alésage po
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
