SIST ISO 7057:1995
(Main)Plastics laboratory ware -- Filter funnels
Plastics laboratory ware -- Filter funnels
Six preferred sizes are defines by their internal bowl diameter. General design are shown in a figure and the dimensions are tabled. The material shall be general non-brittle plastics. Annex A concern the determination of resistance to extraction of ionic material by water, Annex B describes the flexibility test.
Matériel de laboratoire en plastique -- Entonnoirs pour filtration
La présente Norme internationale spécifie les caractéristiques de six tailles préférentielles d'entonnoirs en plastique jusqu'à 200 mm de diamètre à usage de laboratoire.
Plastična laboratorijska oprema - Filtrirni liji
General Information
Buy Standard
Standards Content (Sample)
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWlE~YHAPO~HAR OPI-AHM3Al&lR fl0 CTAH~APTH3AL(MH@ORGANISATION INTERNATIONALE DE NORMALISATION
Plastics laboratory ware - Filter funnels
Mathriet de laboratoire en plastique - Entonnoirs pour filtration
First edition - 1981-09-01
. .
UDC 542.231.6 : 6i8.5/.8 Ref. No. ISO 7057-1981 (E)
w
Y
Descriptors : glassware, laboratory glassware, plastic products, filters, funnels, dimensions, construction, tests, determination, flexibility,
conductivity.
Price based on 5 pages
---------------------- Page: 1 ----------------------
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards institutes (ISO member bedies). The work of developing lnter-
national Standards is carried out through ISO technical committees. Every member
body interested in a subject for which a technical committee has been set up has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council.
International Standard ISO 7057 was developed by Technical Committee ISO/TC 48,
Laboratoty glassware and related apparatus, and was circulated to the member bodies
in May 1980.
lt has been approved by the member bodies of the following countries :
Australia Romania
Brazil Italy South Africa, Rep. of
Korea, Rep. of Spain
Czechoslovakia
Egypt, Arab Rep. of Mexico United Kingdom
Netherlands USSR
France
Poland
Germany, F. R.
of the document on
The member body of the following country expressed disapproval
technical grounds
India
@ International Organkation for Standardkation, 1981 l
Printed in Switzerland
---------------------- Page: 2 ----------------------
ISO 70574981 (E)
INTERNATIONAL STANDARD
Plastics laboratory ware - Filter funnels
3 Material
0 Introduction
This International Standard has been prepared to align the
3.1 General
requirements for plastics filter funnels with those for glass filter
funnels which will form the subject of ISO 4798. In both cases,
Filter funnels shall be rigidly constructed of generally non-brittle
the requirements have been based on the sizes of filter Papers
plastics material of suitable Chemical and thermal properties,
currently available, i.e. diameters 55 - 70 - 90 - 110 -
and shall be as free as possible from moulding defects and
125 - 150 - 185 and 240 mm.
stress.
Differentes between the requirements for plastics and glass
3.2 Resistance to extraction of ionic material by
filter funnels have been limited, as far as possible, to those
water at 60 OC
arising from the differentes in physical properties of the re-
spective materials used in their construction.
When tested by the method specified in annex A, the funnel
shall give an aqueous extract free of suspended matter, and
The requirements are applicable to filter funnels intended for
having a conductivity not more than 200 pS/m greater than
use with aqueous solutions at temperatures between 0 and
that of the original water used for the extraction.
60 OC. Before using these filter funnels for strong acids and
alkalis, oxidizing agents or non-aqueous liquids, or at
NOTE - 200 pS/m is equivalent to the conductivity of water
temperatures outside this temperature range, users should
containing approximately 1 mg/l of sodium chioride.
satisfy themselves that the filter funnels are suitable for such
applications either by laboratory tests or by reference to the
manufacturer or supplier. Plastics filter funnels complying with
4 Dimensions
the requirements of this International Standard are marked
both with a recommended maximum temperature of use and an
The dimensions of the preferred sizes are given in table.
indication of the material of construction.
Table
Dimensions in millimetres
35 55 75 100 150 200
Internal bowl diameter
1 Scope and field of application
Maximum external diameter
11 13 17 22 30
at top of stem 9
This International Standard specifies requirements for six
preferred sizes of plastics filter funnels up to 200 mm in
Minimum internal diameter
4 4
at bottom of stem 4 6 8 10
diameter suitable for laboratory use.
5 Construction
2 Sizes
5.1 The filter funnel shall consist of a bowl having the shape
The preferred sizes of filter funnels are defined by their internal
of a frustum of a right circular cone, and a stem which shall be
bowl diameters as follows :
coaxial with the cone.
35 - 55 - 75 - 100 - 150 and 200 mm.
5.2 The inner wall of the bowl shall diverge from the axis so
as to give an included angle of 60-i degrees.
The tolerante on diameter shall be + 5 %.
5.3 The bowl shall have a flanged rim for rigidity.
General designs of filter funnels are shown in the figure.
1
---------------------- Pa
...
SLOVENSKI STANDARD
SIST ISO 7057:1995
01-avgust-1995
3ODVWLþQDODERUDWRULMVNDRSUHPD)LOWULUQLOLML
Plastics laboratory ware -- Filter funnels
Matériel de laboratoire en plastique -- Entonnoirs pour filtration
Ta slovenski standard je istoveten z: ISO 7057:1981
ICS:
71.040.20 Laboratorijska posoda in Laboratory ware and related
aparati apparatus
SIST ISO 7057:1995 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST ISO 7057:1995
---------------------- Page: 2 ----------------------
SIST ISO 7057:1995
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWlE~YHAPO~HAR OPI-AHM3Al&lR fl0 CTAH~APTH3AL(MH@ORGANISATION INTERNATIONALE DE NORMALISATION
Plastics laboratory ware - Filter funnels
Mathriet de laboratoire en plastique - Entonnoirs pour filtration
First edition - 1981-09-01
. .
UDC 542.231.6 : 6i8.5/.8 Ref. No. ISO 7057-1981 (E)
w
Y
Descriptors : glassware, laboratory glassware, plastic products, filters, funnels, dimensions, construction, tests, determination, flexibility,
conductivity.
Price based on 5 pages
---------------------- Page: 3 ----------------------
SIST ISO 7057:1995

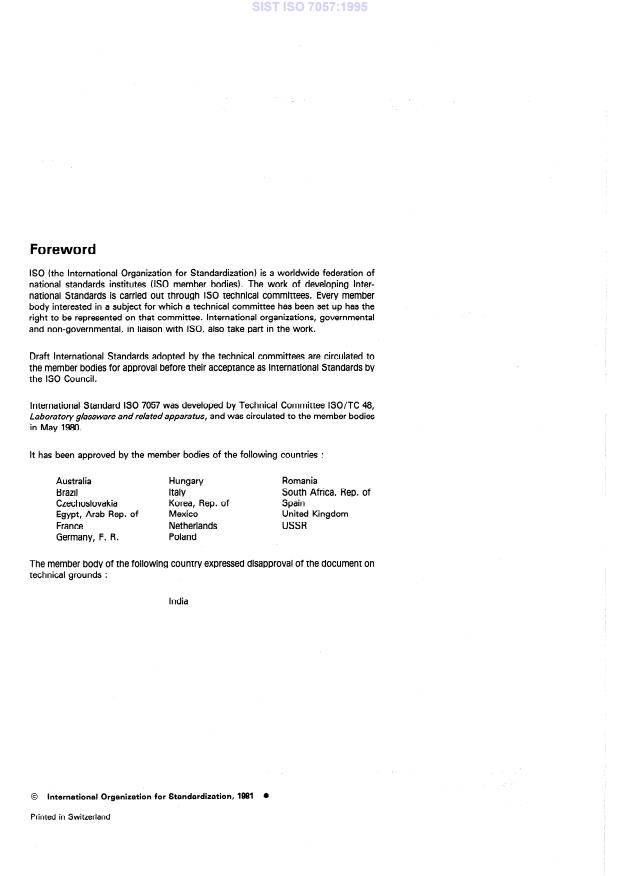

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards institutes (ISO member bedies). The work of developing lnter-
national Standards is carried out through ISO technical committees. Every member
body interested in a subject for which a technical committee has been set up has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council.
International Standard ISO 7057 was developed by Technical Committee ISO/TC 48,
Laboratoty glassware and related apparatus, and was circulated to the member bodies
in May 1980.
lt has been approved by the member bodies of the following countries :
Australia Romania
Brazil Italy South Africa, Rep. of
Korea, Rep. of Spain
Czechoslovakia
Egypt, Arab Rep. of Mexico United Kingdom
Netherlands USSR
France
Poland
Germany, F. R.
of the document on
The member body of the following country expressed disapproval
technical grounds
India
@ International Organkation for Standardkation, 1981 l
Printed in Switzerland
---------------------- Page: 4 ----------------------
SIST ISO 7057:1995
ISO 70574981 (E)
INTERNATIONAL STANDARD
Plastics laboratory ware - Filter funnels
3 Material
0 Introduction
This International Standard has been prepared to align the
3.1 General
requirements for plastics filter funnels with those for glass filter
funnels which will form the subject of ISO 4798. In both cases,
Filter funnels shall be rigidly constructed of generally non-brittle
the requirements have been based on the sizes of filter Papers
plastics material of suitable Chemical and thermal properties,
currently available, i.e. diameters 55 - 70 - 90 - 110 -
and shall be as free as possible from moulding defects and
125 - 150 - 185 and 240 mm.
stress.
Differentes between the requirements for plastics and glass
3.2 Resistance to extraction of ionic material by
filter funnels have been limited, as far as possible, to those
water at 60 OC
arising from the differentes in physical properties of the re-
spective materials used in their construction.
When tested by the method specified in annex A, the funnel
shall give an aqueous extract free of suspended matter, and
The requirements are applicable to filter funnels intended for
having a conductivity not more than 200 pS/m greater than
use with aqueous solutions at temperatures between 0 and
that of the original water used for the extraction.
60 OC. Before using these filter funnels for strong acids and
alkalis, oxidizing agents or non-aqueous liquids, or at
NOTE - 200 pS/m is equivalent to the conductivity of water
temperatures outside this temperature range, users should
containing approximately 1 mg/l of sodium chioride.
satisfy themselves that the filter funnels are suitable for such
applications either by laboratory tests or by reference to the
manufacturer or supplier. Plastics filter funnels complying with
4 Dimensions
the requirements of this International Standard are marked
both with a recommended maximum temperature of use and an
The dimensions of the preferred sizes are given in table.
indication of the material of construction.
Table
Dimensions in millimetres
35 55 75 100 150 200
Internal bowl diameter
1 Scope and field of application
Maximum external diameter
11 13 17 22 30
at top of stem 9
This International Standard specifies requirements for six
preferred sizes of plastics filter funnels up to 200 mm in
Minimum internal diameter
4 4
at bottom of stem 4 6 8 10
diameter suitable for laboratory use.
5 Construction
2 Sizes
5.1 The filter funnel shall consist of a bowl having the shape
The preferred sizes of filter funnels are defined by their internal
of a frustum of a right circular cone, and a stem which shall be
bowl diameters as follows :
coaxial with t
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEXJIYHAPO~HAR OPTAHM3AWlR f-l0 CTAH~APTM3Al&lM@ORGANISATION INTERNATIONALE DE NORMALISATION
Matériel de laboratoire en plastique - Entonnoirs pour
filtration
Plastics laboratory ware - Fifter funnels
Première édition - 1981-09-01
Réf. no : ISO 70574981 (F)
CDU 542231.6 : 678.5/.8
Descripteurs : verrerie, verrerie de laboratoire, produit en caoutchouc, filtre, entonnoir, dimension, construction, essai, détermination,
flexibilité, conductivité.
Prix basé sur 5 pages
---------------------- Page: 1 ----------------------

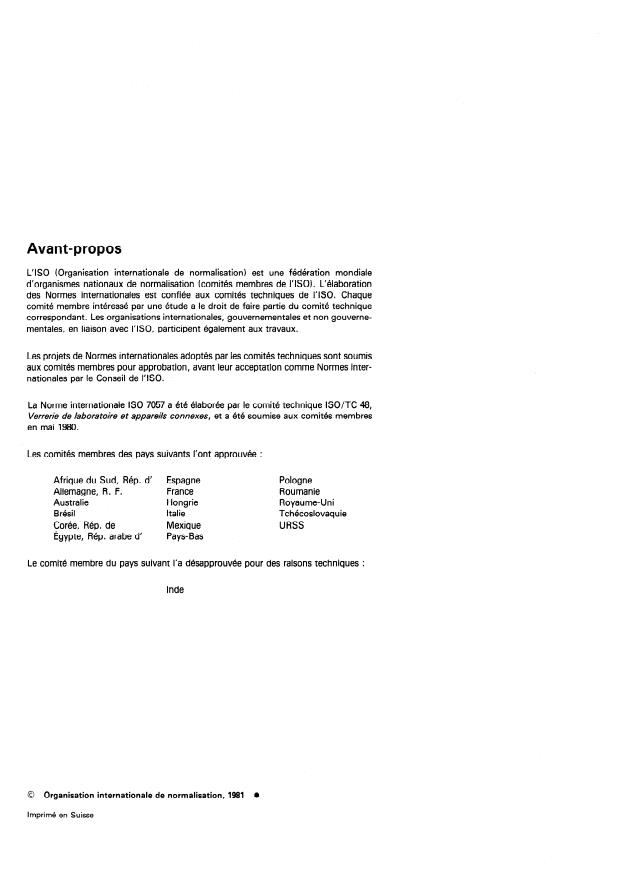

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 7057 a été élaborée par le comité technique ISO/TC 48,
Verrerie de laboratoire et appareils connexes, et a été soumise aux comités membres
en mai 1980.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Espagne
Pologne
Allemagne, R. F. France Roumanie
Australie
Hongrie Royaume-Uni
Brésil Italie Tchécoslovaquie
Corée, Rép. de Mexique URSS
Égypte, Rép. arabe d’ Pays- Bas
Le comité membre du pays suivant l’a désapprouvée pour des raisons techniques :
Inde
0 Organisation internationale de normalisation, 1981
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE
ISO 7057-1981 (F)
Matériel de laboratoire en plastique - Entonnoirs pour
filtration
3 Matériau
0 Introduction
La présente Norme internationale a été élaborée tout en ali-
3.1 Généralités
gnant les spécifications relatives aux entonnoirs en plastique
avec celles relatives aux entonnoirs en verre qui feront l’objet de
Les entonnoirs doivent être absolument fabriqués avec des
I’ISO 4798. Dans les deux cas, les spécifications sont basées
plastiques rigides et non fragiles ayant des propriétés chimiques
sur les tailles de papier filtre couramment disponibles, à savoir
et thermiques convenables et doivent être exempts, dans la
de diamètres 55 - 70 - 90 - 110 - 125 - 150 - 185 et
mesure du possible, de défauts de moulage et de contraintes.
240 mm.
3.2 Résistance à l’extraction de substances à
Les différences entre les spécifications des entonnoirs en plasti-
l’état d’ions par l’eau à 60 OC
que et des entonnoirs en verre ont été limitées, autant que pos-
sible, a celles provenant des différences des propriétés physi-
Lors des contrôles selon le mode opératoire spécifié en
ques des matériaux respectifs utilisés dans leur fabrication.
annexe A, l’entonnoir doit donner un extrait aqueux exempt de
matières en suspension, et ayant une conductivité ne dépas-
Les spécifications sont applicables aux entonnoirs pour filtra-
sant pas 200 pS/m par rapport à l’eau utilisée pour l’extraction.
tion destinés à être utilisés pour des solutions aqueuses à des
températures entre 0 et 60 OC. Avant utilisation de ces enton-
NOTE - 200 pS/m est équivalent à la conductivité de l’eau contenant
noirs pour des acides ou des bases fortes, des agents oxydants
environ 1 mg/1 de chlorure de sodium.
ou des liquides non aqueux ou à une température en dehors du
présent domaine de température, les utilisateurs doivent vérifier
eux-mêmes que les entonnoirs conviennent pour de telles appli-
4 Dimensions ,
cations, soit à l’aide d’essais de laboratoire, soit en se référant
auprès du fabricant ou du fournisseur. Sur les entonnoirs en
Les dimensions des tailles préférentielles sont données dans le
plastique conformes aux exigences de la présente Norme inter-
tableau.
nationale sont marquées à la fois la température maximale
recommandée pour l’emploi et une indication du matériau de
Tableau
fabrication.
Dimensions en millimètres
DiamGtre interne du
pavillon
I
1 Objet et domaine d’application
Diamhre exthieur maximal
au sommet de la tige
l
La présente Norme internationale spécifie les caractéristiques
de six tailles préférentielles d’entonnoirs en plastique jusqu’à Diametre intkieur maximal
au bas de la tige
I I 414 4/ 4 8110
200 mm de diametre à usage de laboratoire.
5 Construction
2 Tailles
Les tailles préférentielles des entonnoirs sont définies par les
5.1 L’entonnoir doit comprendre un pavillon ayant la forme
diamètres intérieurs du pavillon qui doivent être les suivants :
d’un tronc de cône à section droite, et une tige qui doit être
coaxiale avec le cône.
35-55-75-KW--15Oet2OOmm.
5.2 La paroi interne du pavillon doit s’écarter de l’axe pour
La tolérance sur le diamètre doit être de + 5 %.
faire un angle aigu de 60-i degrés.
Les conceptions générales des entonnoirs sont illustrées sur la
5.3 Le pavillon doit avoir un rebord pour la rigidité.
figure.
1
---------------------- Page: 3 ----------------------
ISO 70574981 (F)
Le pavillon doit êtr
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEXJIYHAPO~HAR OPTAHM3AWlR f-l0 CTAH~APTM3Al&lM@ORGANISATION INTERNATIONALE DE NORMALISATION
Matériel de laboratoire en plastique - Entonnoirs pour
filtration
Plastics laboratory ware - Fifter funnels
Première édition - 1981-09-01
Réf. no : ISO 70574981 (F)
CDU 542231.6 : 678.5/.8
Descripteurs : verrerie, verrerie de laboratoire, produit en caoutchouc, filtre, entonnoir, dimension, construction, essai, détermination,
flexibilité, conductivité.
Prix basé sur 5 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 7057 a été élaborée par le comité technique ISO/TC 48,
Verrerie de laboratoire et appareils connexes, et a été soumise aux comités membres
en mai 1980.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Espagne
Pologne
Allemagne, R. F. France Roumanie
Australie
Hongrie Royaume-Uni
Brésil Italie Tchécoslovaquie
Corée, Rép. de Mexique URSS
Égypte, Rép. arabe d’ Pays- Bas
Le comité membre du pays suivant l’a désapprouvée pour des raisons techniques :
Inde
0 Organisation internationale de normalisation, 1981
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE
ISO 7057-1981 (F)
Matériel de laboratoire en plastique - Entonnoirs pour
filtration
3 Matériau
0 Introduction
La présente Norme internationale a été élaborée tout en ali-
3.1 Généralités
gnant les spécifications relatives aux entonnoirs en plastique
avec celles relatives aux entonnoirs en verre qui feront l’objet de
Les entonnoirs doivent être absolument fabriqués avec des
I’ISO 4798. Dans les deux cas, les spécifications sont basées
plastiques rigides et non fragiles ayant des propriétés chimiques
sur les tailles de papier filtre couramment disponibles, à savoir
et thermiques convenables et doivent être exempts, dans la
de diamètres 55 - 70 - 90 - 110 - 125 - 150 - 185 et
mesure du possible, de défauts de moulage et de contraintes.
240 mm.
3.2 Résistance à l’extraction de substances à
Les différences entre les spécifications des entonnoirs en plasti-
l’état d’ions par l’eau à 60 OC
que et des entonnoirs en verre ont été limitées, autant que pos-
sible, a celles provenant des différences des propriétés physi-
Lors des contrôles selon le mode opératoire spécifié en
ques des matériaux respectifs utilisés dans leur fabrication.
annexe A, l’entonnoir doit donner un extrait aqueux exempt de
matières en suspension, et ayant une conductivité ne dépas-
Les spécifications sont applicables aux entonnoirs pour filtra-
sant pas 200 pS/m par rapport à l’eau utilisée pour l’extraction.
tion destinés à être utilisés pour des solutions aqueuses à des
températures entre 0 et 60 OC. Avant utilisation de ces enton-
NOTE - 200 pS/m est équivalent à la conductivité de l’eau contenant
noirs pour des acides ou des bases fortes, des agents oxydants
environ 1 mg/1 de chlorure de sodium.
ou des liquides non aqueux ou à une température en dehors du
présent domaine de température, les utilisateurs doivent vérifier
eux-mêmes que les entonnoirs conviennent pour de telles appli-
4 Dimensions ,
cations, soit à l’aide d’essais de laboratoire, soit en se référant
auprès du fabricant ou du fournisseur. Sur les entonnoirs en
Les dimensions des tailles préférentielles sont données dans le
plastique conformes aux exigences de la présente Norme inter-
tableau.
nationale sont marquées à la fois la température maximale
recommandée pour l’emploi et une indication du matériau de
Tableau
fabrication.
Dimensions en millimètres
DiamGtre interne du
pavillon
I
1 Objet et domaine d’application
Diamhre exthieur maximal
au sommet de la tige
l
La présente Norme internationale spécifie les caractéristiques
de six tailles préférentielles d’entonnoirs en plastique jusqu’à Diametre intkieur maximal
au bas de la tige
I I 414 4/ 4 8110
200 mm de diametre à usage de laboratoire.
5 Construction
2 Tailles
Les tailles préférentielles des entonnoirs sont définies par les
5.1 L’entonnoir doit comprendre un pavillon ayant la forme
diamètres intérieurs du pavillon qui doivent être les suivants :
d’un tronc de cône à section droite, et une tige qui doit être
coaxiale avec le cône.
35-55-75-KW--15Oet2OOmm.
5.2 La paroi interne du pavillon doit s’écarter de l’axe pour
La tolérance sur le diamètre doit être de + 5 %.
faire un angle aigu de 60-i degrés.
Les conceptions générales des entonnoirs sont illustrées sur la
5.3 Le pavillon doit avoir un rebord pour la rigidité.
figure.
1
---------------------- Page: 3 ----------------------
ISO 70574981 (F)
Le pavillon doit êtr
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
