Hydraulic fluid power -- Calibration of automatic particle counters for liquids

ISO 11171:2016 specifies procedures for the following:
a) primary particle-sizing calibration, sensor resolution and counting performance of automatic particle counters (APCs) for liquids capable of analysing bottle samples;
b) secondary particle-sizing calibration using suspensions verified with a primary calibrated APC;
c) establishing acceptable operation and performance limits;
d) verifying particle sensor performance using a truncated test dust;
e) determining coincidence and flow rate limits.

Transmissions hydrauliques -- Étalonnage des compteurs automatiques de particules en suspension dans les liquides

ISO 11171:2016 spécifie des modes opératoires portant sur les aspects suivants:
a) l'étalonnage dimensionnel primaire, la résolution des capteurs et les performances de comptage des compteurs automatiques de particules (CAP) en suspension dans les liquides capables d'analyser des échantillons en flacon;
b) l'étalonnage dimensionnel secondaire avec des suspensions vérifiées au moyen d'un CAP ayant fait l'objet d'un étalonnage primaire;
c) l'établissement de limites acceptables de fonctionnement et de performances;
d) la vérification des performances du détecteur de particules en utilisant de la poudre d'essai tronquée;
e) la détermination des limites de coďncidence et de débit.

Fluidna tehnika - Hidravlika - Umerjanje naprav za avtomatsko štetje delcev v tekočinah

General Information

Status
Published
Publication Date
03-Jun-2021
Current Stage
6060 - National Implementation/Publication (Adopted Project)
Start Date
01-Jun-2021
Due Date
06-Aug-2021
Completion Date
04-Jun-2021

RELATIONS

Buy Standard

Standard
SIST ISO 11171:2021
English language
56 pages
sale 10% off
Preview
sale 10% off
Preview

e-Library read for
1 day
Standard
ISO 11171:2016 - Hydraulic fluid power -- Calibration of automatic particle counters for liquids
English language
51 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 11171:2016 - Hydraulic fluid power -- Calibration of automatic particle counters for liquids
English language
51 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 11171:2016 - Transmissions hydrauliques -- Étalonnage des compteurs automatiques de particules en suspension dans les liquides
French language
54 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 11171:2016 - Transmissions hydrauliques -- Étalonnage des compteurs automatiques de particules en suspension dans les liquides
French language
54 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

SLOVENSKI STANDARD
SIST ISO 11171:2021
01-julij-2021
Nadomešča:
SIST ISO 11171:2014
Fluidna tehnika - Hidravlika - Umerjanje naprav za avtomatsko štetje delcev v
tekočinah
Hydraulic fluid power -- Calibration of automatic particle counters for liquids

Transmissions hydrauliques -- Étalonnage des compteurs automatiques de particules en

suspension dans les liquides
Ta slovenski standard je istoveten z: ISO 11171:2016
ICS:
17.120.01 Merjenje pretoka tekočin na Measurement of fluid flow in
splošno general
23.100.01 Hidravlični sistemi na splošno Fluid power systems in
general
SIST ISO 11171:2021 en,fr,de

2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------
SIST ISO 11171:2021
---------------------- Page: 2 ----------------------
SIST ISO 11171:2021
INTERNATIONAL ISO
STANDARD 11171
Third edition
2016-10-01
Hydraulic fluid power — Calibration of
automatic particle counters for liquids
Transmissions hydrauliques — Étalonnage des compteurs
automatiques de particules en suspension dans les liquides
Reference number
ISO 11171:2016(E)
ISO 2016
---------------------- Page: 3 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Materials and equipment ............................................................................................................................................................................ 2

5 Sequence of APC calibration procedures .................................................................................................................................... 4

6 Sizing calibration procedure .................................................................................................................................................................... 7

7 Data presentation .............................................................................................................................................................................................13

8 Identification statement ............................................................................................................................................................................14

Annex A (normative) Preliminary APC check ..........................................................................................................................................15

Annex B (normative) Coincidence error procedure ..........................................................................................................................18

Annex C (normative) Flow rate limit determination ........................................................................................................................23

Annex D (normative) Resolution determination ..................................................................................................................................27

Annex E (normative) Verification of particle-counting accuracy ........................................................................................32

Annex F (normative) Preparation and verification of bottles of secondary

calibration suspensions .............................................................................................................................................................................35

Annex G (informative) APC calibration round robin .........................................................................................................................38

Annex H (informative) Sample calculations...............................................................................................................................................43

Annex I (informative) Verification of particle size distribution of calibration samples ..............................49

Bibliography .............................................................................................................................................................................................................................51

© ISO 2016 – All rights reserved iii
---------------------- Page: 5 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)

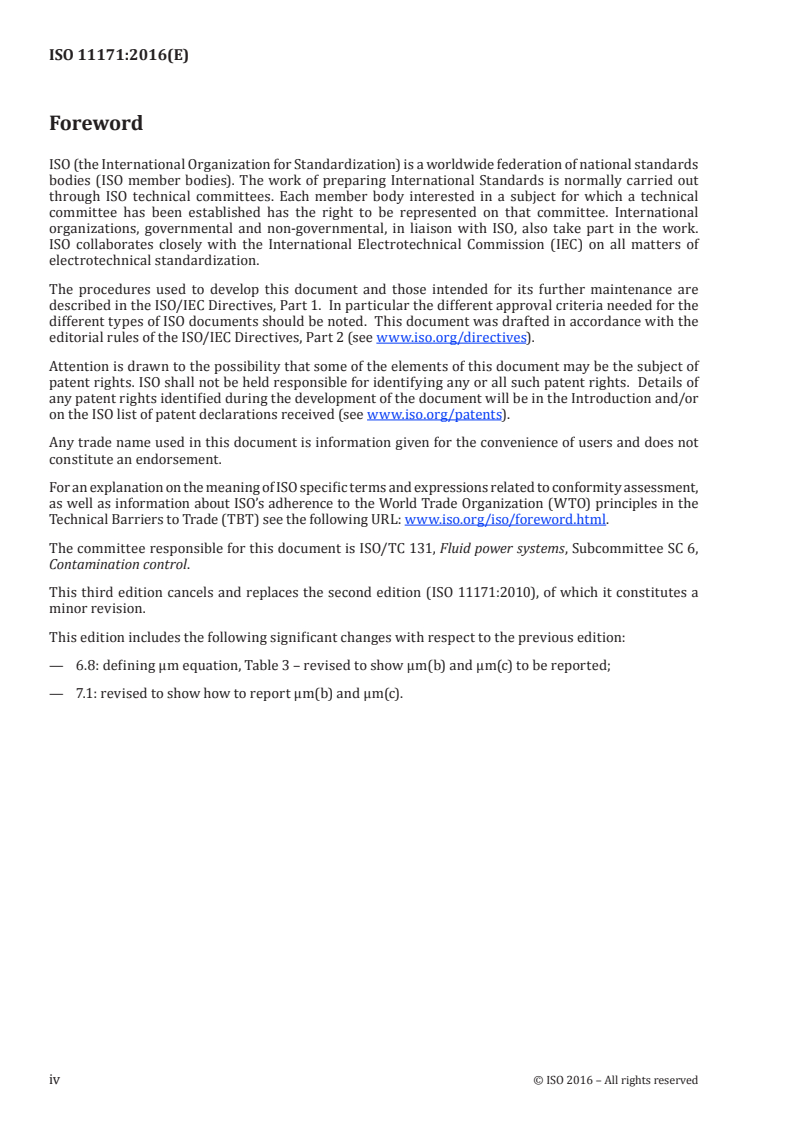

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,

as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the

Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.

The committee responsible for this document is ISO/TC 131, Fluid power systems, Subcommittee SC 6,

Contamination control.

This third edition cancels and replaces the second edition (ISO 11171:2010), of which it constitutes a

minor revision.

This edition includes the following significant changes with respect to the previous edition:

— 6.8: defining μm equation, Table 3 – revised to show μm(b) and μm(c) to be reported;

— 7.1: revised to show how to report μm(b) and μm(c).
iv © ISO 2016 – All rights reserved
---------------------- Page: 6 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)
Introduction

In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure

within an enclosed circuit. The fluid is both a lubricant and a power-transmitting medium. Reliable

system performance requires control of the contaminants in the fluid. Qualitative and quantitative

determination of the particulate contaminants in the fluid medium requires precision in obtaining

the sample and in determining the contaminant particle size distribution and concentration. Liquid

automatic particle counters (APCs) are an accepted means of determining the concentration and size

distribution of the contaminant particles. Individual APC accuracy is established through calibration.

This International Standard establishes a recommended standard calibration procedure for

determining particle sizing and counting accuracy. The primary particle-sizing calibration is conducted

using NIST SRM 2806 suspensions with particle size distribution certified by the United States’ National

Institute of Standards and Technology (NIST). A secondary calibration method with traceability to NIST

uses suspensions of ISO MTD which are independently analysed using an APC calibrated by the primary

method. Concentration limits are determined through the use of serial dilutions of a concentrated

suspension. Operation and performance limits are also established using this International Standard.

© ISO 2016 – All rights reserved v
---------------------- Page: 7 ----------------------
SIST ISO 11171:2021
---------------------- Page: 8 ----------------------
SIST ISO 11171:2021
INTERNATIONAL STANDARD ISO 11171:2016(E)
Hydraulic fluid power — Calibration of automatic particle
counters for liquids
1 Scope
This International Standard specifies procedures for the following:

a) primary particle-sizing calibration, sensor resolution and counting performance of automatic

particle counters (APCs) for liquids capable of analysing bottle samples;

b) secondary particle-sizing calibration using suspensions verified with a primary calibrated APC;

c) establishing acceptable operation and performance limits;
d) verifying particle sensor performance using a truncated test dust;
e) determining coincidence and flow rate limits.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 3722, Hydraulic fluid power — Fluid sample containers — Qualifying and controlling cleaning methods

ISO 5598, Fluid power systems and components — Vocabulary

ISO 12103-1, Road vehicles — Test dust for filter evaluation — Part 1: Arizona test dust

ISO 16889, Hydraulic fluid power — Filters — Multi-pass method for evaluating filtration performance of

a filter element
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 5598 and the following apply.

3.1
automatic particle counter
APC

instrument that automatically counts and sizes individual particles suspended in a fluid, typically

relying on optical light scattering or light extinction principles of particle sizing

Note 1 to entry: An APC consists of, at a minimum, a particle sensor, a means for delivering a known volume of

sample to the sensor at a controlled rate, a signal processor, an analyser that compiles the sensor output for the

sizes of individual particles into particle size distribution and a means for outputting particle size distribution

results for the sample.
3.2
threshold noise level

minimum voltage setting of an automatic particle counter at which the observed pulse-counting frequency

does not exceed 60 counts/min due to electrical noise in the absence of flow in the sensing volume

© ISO 2016 – All rights reserved 1
---------------------- Page: 9 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)
3.3
sensing volume

portion of the illuminated region of the sensor through which the fluid stream passes and from which

the light is collected by the optical system
3.4
resolution

measure of the ability of an automatic particle counter to distinguish between particles of similar, but

different, sizes
3.5
coincidence error limit

highest concentration of NIST RM 8632 that can be counted with an automatic particle counter with an

error of less than 5 % resulting from the presence of more than one particle in the sensing volume at

one time
3.6
working flow rate
flow rate through the sensor used for sizing calibration and sample analysis
3.7
particle size

projected area equivalent diameter of particles as determined using scanning electron microscopy or

as determined using a calibrated liquid optical single particle automatic particle counter

Note 1 to entry: Unless otherwise stated, an APC used for particle size determination is calibrated in accordance

with this International Standard.

Note 2 to entry: NIST uses scanning electron microscopy to determine the projected area equivalent diameter of

particles in its reference materials.
3.8
particle size distribution
number concentration of particles, expressed as a function of particle size
3.9
primary calibration
sizing calibration conducted using NIST standard reference material 2806x
Note 1 to entry: The procedure is specified in Clause 6.
Note 2 to entry: For details of NIST standard reference material 2806x, see 4.4.
3.10
secondary calibration
sizing calibration conducted using calibration suspensions

Note 1 to entry: The procedure is specified in Clause 6 and the calibration suspensions are prepared in accordance

with Annex F.
4 Materials and equipment

4.1 Polystyrene latex spheres, nearly monodispersed in aqueous suspension. Polystyrene latex

spheres with a nominal diameter of 10 µm are required in Annex D for resolution determination and

polystyrene latex spheres with other nominal diameters larger than 50 µm are required in Clause 6, if

size calibration for particle sizes of 50 µm and larger is performed. In certain situations, it may also be

useful to use additional sphere sizes. Regardless, the coefficient of variation of each polystyrene latex

sphere size shall be less than 5 %. The supplier of the polystyrene latex spheres shall provide a certificate

2 © ISO 2016 – All rights reserved
---------------------- Page: 10 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)

of analysis with each batch, which indicates that the sphere particle size has been determined using

techniques with traceability to National or International Standards.

Once opened, suspensions of polystyrene latex spheres shall be used within three months unless the

size distribution and cleanliness of the suspension have been verified.

NOTE 1 The size distribution and cleanliness of polystyrene latex spheres can be verified using the method

described in D.13.

NOTE 2 Polystyrene latex spheres in aqueous suspension have a limited shelf-life. Shelf-life is a function of a

variety of factors including temperature and microbial contamination of the suspension.

4.2 Clean dilution fluid, consisting of the test fluid used in ISO 16889 and an antistatic additive that

gives a conductivity of 2 500 pS/m ± 1 000 pS/m at room temperature. The fluid shall contain less than

0,5 % of the number of particles equal to or larger than the smallest particle size of interest expected to

be observed in the samples.

4.3 Clean aerosol OT dilution fluid, to determine sensor resolution in Annex D (the clean dilution

fluid specified in 4.2 is used for all other operations in this International Standard). It is prepared from

a concentrate made by adding 120 g of aerosol OT to each litre of clean dilution fluid (4.2). Heat the

concentrate to about 60 °C and stir until the aerosol OT has completely dissolved. Prepare the aerosol OT

dilution fluid by diluting the concentrate with clean dilution fluid (4.2) to a final concentration of 12 g

of aerosol OT per litre. The clean aerosol OT dilution fluid shall meet the same cleanliness levels as the

dilution fluid specified in 4.2.

CAUTION — Follow the precautions for safe handling and usage described in the materials safety

data sheet (available from the supplier of the aerosol OT).

Aerosol OT (dioctyl sulfosuccinate, sodium salt) is a waxy, hygroscopic solid. If it appears to be damp or

has absorbed water prior to use, dry it first for at least 18 h at about 150 °C.

4.4 NIST standard reference material 2806x (SRM 2806x) primary calibration suspension,

where x is the letter used by NIST to designate the batch number of the certified primary calibration

suspension, available from NIST. Primary calibrations shall use SRM 2806.

NOTE ISO/TR 16144 describes the procedures used to certify the standard reference material SRM 2806.

4.5 NIST reference material 8631 (RM 8631) dust, prepared by drying the dust for at least 18 h at a

temperature between 110 °C and 150 °C, required if secondary calibration is to be performed (see 6.1).

4.6 ISO medium test dust (MTD) in accordance with ISO 12103-1, dried for at least 18 h at a

temperature between 110 °C and 150 °C before use.

4.7 NIST reference material 8632 (RM 8632) dust, prepared by drying the dust for at least 18 h a

temperature between 110 °C and 150 °C before use, if required for determination of coincidence error

limit or in Annexes B, C and E.

NOTE The reference materials specified in 4.4, 4.5, 4.6 and 4.7 are created using “living” documents that

may change as new batches are produced. Users of this International Standard are advised to ensure that they

are using the latest batch available.
4.8 Automatic particle counter (APC) for liquids, with bottle sampler.

4.9 Clean sample containers, with closures (appropriate bottle caps, for example), and volumetric

glassware of at least class B. The cleanliness levels of the sample containers, closures and glassware

shall be less than 0,5 % of the number of particles (larger than the smallest particle size of interest)

expected to be observed in the samples. The cleanliness levels shall be confirmed by ISO 3722.

© ISO 2016 – All rights reserved 3
---------------------- Page: 11 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)

4.10 Mechanical shaker, such as a paint or laboratory shaker, suitable for dispersing suspensions.

2 2

4.11 Ultrasonic cleaner, with a power density of 3 000 W/m to 10 000 W/m of bottom area.

4.12 Linear-linear graph paper or computer software for generating graphics.
4.13 Log-log graph paper or computer software for generating graphics.
4.14 Analytical or electronic balance with the following minimum specifications:
a) readability: 0,05 mg;
b) accuracy (agreement with true mass): ±0,05 mg;
c) precision (repeatability): ±0,05 mg;

d) front or side doors and a covered top to eliminate the effect of air currents.

5 Sequence of APC calibration procedures

5.1 See Figure 1 for a recommended sequence of steps to be followed when performing a full

calibration on a new APC. Conduct the procedures of this clause when a new APC is received or following

the repair or readjustment of an APC or sensor (see Table 1). Proceed to Clause 6 if neither the APC

nor the sensor has been repaired or readjusted, if no detectable change in the operating characteristics

has occurred since the last sizing calibration was performed, or if the APC has been subjected to the

procedures in Annexes A, B, C, D, and E and the results have been documented. The specific order of

Annexes and Clauses specified in Figure 1 and Table 1 are recommendations. The operator may follow a

different order, as long as all required parts are performed.

NOTE 1 Annexes A, B, C, and D can be performed by an individual laboratory or by the manufacturer of the

APC prior to delivery.

A change in the operating characteristics of the APC can be detected by several different methods,

including but not limited to the following:

a) using particle data from control samples collected over time and a statistical process control chart,

such as an individuals moving range (IMR) chart, to detect significant changes in calibration;

b) comparing calibration curves over time to detect a significant change in calibration;

c) returning the APC to its manufacturer for evaluation and assessment of the change in calibration;

d) analysing a primary or secondary calibration suspension in accordance with 6.2 and 6.3, then

comparing the resulting particle concentration data to the corresponding particle size distribution

for the sample. If the results agree within the limits for the maximum allowable D given in

Table C.2, the ability of the APC to size and count particles has not been significantly affected. If the

results do not agree, a significant change has occurred and the operator is instructed to proceed as

indicated in Table 1;

e) analysing a primary or secondary calibration suspension and resulting data as described in item

d), then analysing an ISO UFTD sample prepared in accordance with Annex A, then comparing

the resulting particle concentration data with the limits given in Table A.1. If the results agree

within the limits given in Table A.1, the ability of the APC to size and count particles has not

been significantly affected. If the results do not agree with the limits of Table A.1, the APC has

experienced a significant change and the operator is instructed to proceed as indicated in Table 1.

NOTE 2 For the purposes of this subclause, repair or readjustment of an APC refers to service or repair

procedures that affect the ability of the APC to accurately size and count particles.

4 © ISO 2016 – All rights reserved
---------------------- Page: 12 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)

If the light source or any part of the optics is adjusted, repaired or replaced, the procedures of Clause 6

and Annexes A, B, D, and E shall be repeated.

If the sensor or counting electronics is adjusted, repaired or replaced, the procedures of Clause 6 and

Annexes A, B, C, D, and E shall be repeated.

If the volume measurement system is repaired, replaced or readjusted, the procedures of Annex A shall

be repeated.

It is not necessary to repeat these procedures following normal cleaning procedures, the attachment of

cables or peripheral equipment, the replacement of plumbing lines or connections, or following other

operations that do not involve disassembly of the APC, sensor or volume measurement system.

5.2 Perform the preliminary APC check, which includes volume accuracy, in accordance with Annex A.

5.3 Determine the coincidence error limits of the APC in accordance with Annex B.

5.4 Perform the sizing calibration procedure in accordance with Clause 6.
5.5 Determine the flow rate limits of the APC in accordance with Annex C.
5.6 Determine the APC resolution in accordance with Annex D.
5.7 Verify the particle-counting accuracy in accordance with Annex E.

5.8 In order to conform to the requirements of this International Standard, the APC shall include the

following:
a) be calibrated in accordance with 5.4;

b) meet the volume accuracy, resolution and sensor performance specifications determined in 5.2, 5.6

and 5.7;

c) be operated using the calibration curve determined in 5.4 within the coincidence error and flow

rate limits determined in 5.3 and 5.5.
© ISO 2016 – All rights reserved 5
---------------------- Page: 13 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)
Figure 1 — Sequence of APC calibration procedures
6 © ISO 2016 – All rights reserved
---------------------- Page: 14 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)
Table 1 — Schedule of APC calibration procedures
Relevant Clause and Annexes of this International Standard
Clause 6 Annex A Annex B Annex C Annex D Annex E
APC status
Sizing Preliminary Coincidence Flow rate Resolution Accuracy
calibration APC check error limits limits
procedure
New APC or existing APC not
calibrated to this x x x x x x
International Standard
Last calibration was more
x — — — — —
than 6 m to 12 m ago
Suspicion that calibration has
x — — — — —
changed significantly
Optics (including light source)
x x x — x x
repaired or readjusted
Sensor or counting
electronics repaired or x x x x x x
readjusted
Volume measurement
components (e.g. flowme-
— x — — — —
ter, burette, level detectors)
repaired or readjusted
Sensor cleaned No action necessary
Cables or peripheral
No action necessary
equipment attached
Plumbing lines and
No action necessary
connections replaced
Operation performed that
does not involve disassembly
No action necessary
of APC, sensor or volume
measurement system

Repair or readjustment refers only to service or repair procedures that affect the ability of the APC to accurately size

and count particles. In order to verify the ability of an APC to accurately size and count particles, analyse a primary or

secondary calibration suspension in accordance with 6.2 and 6.3, then compare the resulting particle concentration data

to the corresponding particle size distribution for the sample. If the results agree within the limits given for the maximum

allowable D in Table C.2, the ability of the APC to size and count particles has not been significantly affected. If the results

do not agree, proceed as indicated in this table.
6 Sizing calibration procedure

6.1 Refer to Figure 2 for a flow chart describing the sizing calibration procedure. Conduct the sizing

calibration every three to six months, when a new APC is received, or after the repair or readjustment

© ISO 2016 – All rights reserved 7
---------------------- Page: 15 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)

of an APC or sensor. For primary calibrations, use NIST calibration suspensions (see 4.4). For secondary

calibrations, use calibration suspensions prepared in accordance with Annex F.
Figure 2 — Sizing calibration procedure

After a suitable calibration history for an APC and sensor has been developed, the frequency of

calibration can gradually decrease, but the time interval between successive calibrations shall not

exceed one year.

All phases of the calibration shall be conducted at the same flow rate. The flow rate limits of the APC are

determined in Annex C. Any data obtained at flow rates outside these limits shall be discarded and the

corresponding part of the procedure repeated using the proper flow rate.

Conduct the sizing calibration using the same sample volume used in 5.2. If a different volume is used, the

procedure in 5.2 shall be repeated using the new sample volume to avoid volume measurement errors.

8 © ISO 2016 – All rights reserved
---------------------- Page: 16 ----------------------
SIST ISO 11171:2021
ISO 11171:2016(E)

It is recommended that the threshold noise level of the APC be determined using the method in A.2

before proceeding to 6.2. If the threshold noise level has changed by more than 30 % since the last time

it was determined, this can be an indication that the calibration of the APC has changed and the APC is

in need of repair. Failure to check the threshold noise level before proceeding to 6.2 can result in lost

time spent trying to calibrate a defective APC and invalidation of particle count data.

6.2 Set the APC to the cumulative mode and, using at least six different channels, set the threshold

voltage as follows:

a) the lowest threshold setting shall be at least 1,5 times the threshold noise level of the APC, this

determines the minimum detectable particle size;

b) the highest threshold setting is limited by the working-voltage range of the APC (consult the

APC manufacturer to determine this), the particle size distribution and the volume of the

calibration sample;

c) intermediate threshold settings shall be chosen to cover the size range of interest.

Prepare a calibration suspension sample for analysis. Shake the sample vigorously by hand. Agitate

the sample ultrasonically for at least 30 s and then shake it on a mechanical shaker for at least 1 min to

disperse the dust in the liquid. Continue shaking the sample until it is to be analysed.

The procedure described in 6.2 to 6.8 assumes manual calibration of an APC with a small number of

threshold settings. Alternatively, calibration can be performed using a multichannel analyser (MCA)

or software that follows the same procedure. If an MCA is used, it is essential that the relationship

between the measured voltage of the MCA and the APC threshold setting be first established. In general,

software and MCA methods tend to be faster and more accurate than manual methods.

6.3 Degas the sample under vacuum or ultrasonically until the bubbles rise to the surface and gently

turn the sample bottle over at least five times, taking care not to introduce air bubbles into the liquid.

Obtain at least five consecutive particle counts, each consisting of at least 10 mL and 10 000 particles at

the smallest threshold setting.

Calculate the total number, N, of particles counted for each channel using Formula (1):

NX= 5 V (1)
where

X is the mean particle concentration, in particles per millilitre, for the five counts for a par

...

INTERNATIONAL ISO
STANDARD 11171
Third edition
2016-10-01
Hydraulic fluid power — Calibration of
automatic particle counters for liquids
Transmissions hydrauliques — Étalonnage des compteurs
automatiques de particules en suspension dans les liquides
Reference number
ISO 11171:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 11171:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 11171:2016(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Materials and equipment ............................................................................................................................................................................ 2

5 Sequence of APC calibration procedures .................................................................................................................................... 4

6 Sizing calibration procedure .................................................................................................................................................................... 7

7 Data presentation .............................................................................................................................................................................................13

8 Identification statement ............................................................................................................................................................................14

Annex A (normative) Preliminary APC check ..........................................................................................................................................15

Annex B (normative) Coincidence error procedure ..........................................................................................................................18

Annex C (normative) Flow rate limit determination ........................................................................................................................23

Annex D (normative) Resolution determination ..................................................................................................................................27

Annex E (normative) Verification of particle-counting accuracy ........................................................................................32

Annex F (normative) Preparation and verification of bottles of secondary

calibration suspensions .............................................................................................................................................................................35

Annex G (informative) APC calibration round robin .........................................................................................................................38

Annex H (informative) Sample calculations...............................................................................................................................................43

Annex I (informative) Verification of particle size distribution of calibration samples ..............................49

Bibliography .............................................................................................................................................................................................................................51

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 11171:2016(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,

as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the

Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.

The committee responsible for this document is ISO/TC 131, Fluid power systems, Subcommittee SC 6,

Contamination control.

This third edition cancels and replaces the second edition (ISO 11171:2010), of which it constitutes a

minor revision.

This edition includes the following significant changes with respect to the previous edition:

— 6.8: defining μm equation, Table 3 – revised to show μm(b) and μm(c) to be reported;

— 7.1: revised to show how to report μm(b) and μm(c).
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 11171:2016(E)
Introduction

In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure

within an enclosed circuit. The fluid is both a lubricant and a power-transmitting medium. Reliable

system performance requires control of the contaminants in the fluid. Qualitative and quantitative

determination of the particulate contaminants in the fluid medium requires precision in obtaining

the sample and in determining the contaminant particle size distribution and concentration. Liquid

automatic particle counters (APCs) are an accepted means of determining the concentration and size

distribution of the contaminant particles. Individual APC accuracy is established through calibration.

This International Standard establishes a recommended standard calibration procedure for

determining particle sizing and counting accuracy. The primary particle-sizing calibration is conducted

using NIST SRM 2806 suspensions with particle size distribution certified by the United States’ National

Institute of Standards and Technology (NIST). A secondary calibration method with traceability to NIST

uses suspensions of ISO MTD which are independently analysed using an APC calibrated by the primary

method. Concentration limits are determined through the use of serial dilutions of a concentrated

suspension. Operation and performance limits are also established using this International Standard.

© ISO 2016 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 11171:2016(E)
Hydraulic fluid power — Calibration of automatic particle
counters for liquids
1 Scope
This International Standard specifies procedures for the following:

a) primary particle-sizing calibration, sensor resolution and counting performance of automatic

particle counters (APCs) for liquids capable of analysing bottle samples;

b) secondary particle-sizing calibration using suspensions verified with a primary calibrated APC;

c) establishing acceptable operation and performance limits;
d) verifying particle sensor performance using a truncated test dust;
e) determining coincidence and flow rate limits.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 3722, Hydraulic fluid power — Fluid sample containers — Qualifying and controlling cleaning methods

ISO 5598, Fluid power systems and components — Vocabulary

ISO 12103-1, Road vehicles — Test dust for filter evaluation — Part 1: Arizona test dust

ISO 16889, Hydraulic fluid power — Filters — Multi-pass method for evaluating filtration performance of

a filter element
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 5598 and the following apply.

3.1
automatic particle counter
APC

instrument that automatically counts and sizes individual particles suspended in a fluid, typically

relying on optical light scattering or light extinction principles of particle sizing

Note 1 to entry: An APC consists of, at a minimum, a particle sensor, a means for delivering a known volume of

sample to the sensor at a controlled rate, a signal processor, an analyser that compiles the sensor output for the

sizes of individual particles into particle size distribution and a means for outputting particle size distribution

results for the sample.
3.2
threshold noise level

minimum voltage setting of an automatic particle counter at which the observed pulse-counting frequency

does not exceed 60 counts/min due to electrical noise in the absence of flow in the sensing volume

© ISO 2016 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 11171:2016(E)
3.3
sensing volume

portion of the illuminated region of the sensor through which the fluid stream passes and from which

the light is collected by the optical system
3.4
resolution

measure of the ability of an automatic particle counter to distinguish between particles of similar, but

different, sizes
3.5
coincidence error limit

highest concentration of NIST RM 8632 that can be counted with an automatic particle counter with an

error of less than 5 % resulting from the presence of more than one particle in the sensing volume at

one time
3.6
working flow rate
flow rate through the sensor used for sizing calibration and sample analysis
3.7
particle size

projected area equivalent diameter of particles as determined using scanning electron microscopy or

as determined using a calibrated liquid optical single particle automatic particle counter

Note 1 to entry: Unless otherwise stated, an APC used for particle size determination is calibrated in accordance

with this International Standard.

Note 2 to entry: NIST uses scanning electron microscopy to determine the projected area equivalent diameter of

particles in its reference materials.
3.8
particle size distribution
number concentration of particles, expressed as a function of particle size
3.9
primary calibration
sizing calibration conducted using NIST standard reference material 2806x
Note 1 to entry: The procedure is specified in Clause 6.
Note 2 to entry: For details of NIST standard reference material 2806x, see 4.4.
3.10
secondary calibration
sizing calibration conducted using calibration suspensions

Note 1 to entry: The procedure is specified in Clause 6 and the calibration suspensions are prepared in accordance

with Annex F.
4 Materials and equipment

4.1 Polystyrene latex spheres, nearly monodispersed in aqueous suspension. Polystyrene latex

spheres with a nominal diameter of 10 µm are required in Annex D for resolution determination and

polystyrene latex spheres with other nominal diameters larger than 50 µm are required in Clause 6, if

size calibration for particle sizes of 50 µm and larger is performed. In certain situations, it may also be

useful to use additional sphere sizes. Regardless, the coefficient of variation of each polystyrene latex

sphere size shall be less than 5 %. The supplier of the polystyrene latex spheres shall provide a certificate

2 © ISO 2016 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 11171:2016(E)

of analysis with each batch, which indicates that the sphere particle size has been determined using

techniques with traceability to National or International Standards.

Once opened, suspensions of polystyrene latex spheres shall be used within three months unless the

size distribution and cleanliness of the suspension have been verified.

NOTE 1 The size distribution and cleanliness of polystyrene latex spheres can be verified using the method

described in D.13.

NOTE 2 Polystyrene latex spheres in aqueous suspension have a limited shelf-life. Shelf-life is a function of a

variety of factors including temperature and microbial contamination of the suspension.

4.2 Clean dilution fluid, consisting of the test fluid used in ISO 16889 and an antistatic additive that

gives a conductivity of 2 500 pS/m ± 1 000 pS/m at room temperature. The fluid shall contain less than

0,5 % of the number of particles equal to or larger than the smallest particle size of interest expected to

be observed in the samples.

4.3 Clean aerosol OT dilution fluid, to determine sensor resolution in Annex D (the clean dilution

fluid specified in 4.2 is used for all other operations in this International Standard). It is prepared from

a concentrate made by adding 120 g of aerosol OT to each litre of clean dilution fluid (4.2). Heat the

concentrate to about 60 °C and stir until the aerosol OT has completely dissolved. Prepare the aerosol OT

dilution fluid by diluting the concentrate with clean dilution fluid (4.2) to a final concentration of 12 g

of aerosol OT per litre. The clean aerosol OT dilution fluid shall meet the same cleanliness levels as the

dilution fluid specified in 4.2.

CAUTION — Follow the precautions for safe handling and usage described in the materials safety

data sheet (available from the supplier of the aerosol OT).

Aerosol OT (dioctyl sulfosuccinate, sodium salt) is a waxy, hygroscopic solid. If it appears to be damp or

has absorbed water prior to use, dry it first for at least 18 h at about 150 °C.

4.4 NIST standard reference material 2806x (SRM 2806x) primary calibration suspension,

where x is the letter used by NIST to designate the batch number of the certified primary calibration

suspension, available from NIST. Primary calibrations shall use SRM 2806.

NOTE ISO/TR 16144 describes the procedures used to certify the standard reference material SRM 2806.

4.5 NIST reference material 8631 (RM 8631) dust, prepared by drying the dust for at least 18 h at a

temperature between 110 °C and 150 °C, required if secondary calibration is to be performed (see 6.1).

4.6 ISO medium test dust (MTD) in accordance with ISO 12103-1, dried for at least 18 h at a

temperature between 110 °C and 150 °C before use.

4.7 NIST reference material 8632 (RM 8632) dust, prepared by drying the dust for at least 18 h a

temperature between 110 °C and 150 °C before use, if required for determination of coincidence error

limit or in Annexes B, C and E.

NOTE The reference materials specified in 4.4, 4.5, 4.6 and 4.7 are created using “living” documents that

may change as new batches are produced. Users of this International Standard are advised to ensure that they

are using the latest batch available.
4.8 Automatic particle counter (APC) for liquids, with bottle sampler.

4.9 Clean sample containers, with closures (appropriate bottle caps, for example), and volumetric

glassware of at least class B. The cleanliness levels of the sample containers, closures and glassware

shall be less than 0,5 % of the number of particles (larger than the smallest particle size of interest)

expected to be observed in the samples. The cleanliness levels shall be confirmed by ISO 3722.

© ISO 2016 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 11171:2016(E)

4.10 Mechanical shaker, such as a paint or laboratory shaker, suitable for dispersing suspensions.

2 2

4.11 Ultrasonic cleaner, with a power density of 3 000 W/m to 10 000 W/m of bottom area.

4.12 Linear-linear graph paper or computer software for generating graphics.
4.13 Log-log graph paper or computer software for generating graphics.
4.14 Analytical or electronic balance with the following minimum specifications:
a) readability: 0,05 mg;
b) accuracy (agreement with true mass): ±0,05 mg;
c) precision (repeatability): ±0,05 mg;

d) front or side doors and a covered top to eliminate the effect of air currents.

5 Sequence of APC calibration procedures

5.1 See Figure 1 for a recommended sequence of steps to be followed when performing a full

calibration on a new APC. Conduct the procedures of this clause when a new APC is received or following

the repair or readjustment of an APC or sensor (see Table 1). Proceed to Clause 6 if neither the APC

nor the sensor has been repaired or readjusted, if no detectable change in the operating characteristics

has occurred since the last sizing calibration was performed, or if the APC has been subjected to the

procedures in Annexes A, B, C, D, and E and the results have been documented. The specific order of

Annexes and Clauses specified in Figure 1 and Table 1 are recommendations. The operator may follow a

different order, as long as all required parts are performed.

NOTE 1 Annexes A, B, C, and D can be performed by an individual laboratory or by the manufacturer of the

APC prior to delivery.

A change in the operating characteristics of the APC can be detected by several different methods,

including but not limited to the following:

a) using particle data from control samples collected over time and a statistical process control chart,

such as an individuals moving range (IMR) chart, to detect significant changes in calibration;

b) comparing calibration curves over time to detect a significant change in calibration;

c) returning the APC to its manufacturer for evaluation and assessment of the change in calibration;

d) analysing a primary or secondary calibration suspension in accordance with 6.2 and 6.3, then

comparing the resulting particle concentration data to the corresponding particle size distribution

for the sample. If the results agree within the limits for the maximum allowable D given in

Table C.2, the ability of the APC to size and count particles has not been significantly affected. If the

results do not agree, a significant change has occurred and the operator is instructed to proceed as

indicated in Table 1;

e) analysing a primary or secondary calibration suspension and resulting data as described in item

d), then analysing an ISO UFTD sample prepared in accordance with Annex A, then comparing

the resulting particle concentration data with the limits given in Table A.1. If the results agree

within the limits given in Table A.1, the ability of the APC to size and count particles has not

been significantly affected. If the results do not agree with the limits of Table A.1, the APC has

experienced a significant change and the operator is instructed to proceed as indicated in Table 1.

NOTE 2 For the purposes of this subclause, repair or readjustment of an APC refers to service or repair

procedures that affect the ability of the APC to accurately size and count particles.

4 © ISO 2016 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 11171:2016(E)

If the light source or any part of the optics is adjusted, repaired or replaced, the procedures of Clause 6

and Annexes A, B, D, and E shall be repeated.

If the sensor or counting electronics is adjusted, repaired or replaced, the procedures of Clause 6 and

Annexes A, B, C, D, and E shall be repeated.

If the volume measurement system is repaired, replaced or readjusted, the procedures of Annex A shall

be repeated.

It is not necessary to repeat these procedures following normal cleaning procedures, the attachment of

cables or peripheral equipment, the replacement of plumbing lines or connections, or following other

operations that do not involve disassembly of the APC, sensor or volume measurement system.

5.2 Perform the preliminary APC check, which includes volume accuracy, in accordance with Annex A.

5.3 Determine the coincidence error limits of the APC in accordance with Annex B.

5.4 Perform the sizing calibration procedure in accordance with Clause 6.
5.5 Determine the flow rate limits of the APC in accordance with Annex C.
5.6 Determine the APC resolution in accordance with Annex D.
5.7 Verify the particle-counting accuracy in accordance with Annex E.

5.8 In order to conform to the requirements of this International Standard, the APC shall include the

following:
a) be calibrated in accordance with 5.4;

b) meet the volume accuracy, resolution and sensor performance specifications determined in 5.2, 5.6

and 5.7;

c) be operated using the calibration curve determined in 5.4 within the coincidence error and flow

rate limits determined in 5.3 and 5.5.
© ISO 2016 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 11171:2016(E)
Figure 1 — Sequence of APC calibration procedures
6 © ISO 2016 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 11171:2016(E)
Table 1 — Schedule of APC calibration procedures
Relevant Clause and Annexes of this International Standard
Clause 6 Annex A Annex B Annex C Annex D Annex E
APC status
Sizing Preliminary Coincidence Flow rate Resolution Accuracy
calibration APC check error limits limits
procedure
New APC or existing APC not
calibrated to this x x x x x x
International Standard
Last calibration was more
x — — — — —
than 6 m to 12 m ago
Suspicion that calibration has
x — — — — —
changed significantly
Optics (including light source)
x x x — x x
repaired or readjusted
Sensor or counting
electronics repaired or x x x x x x
readjusted
Volume measurement
components (e.g. flowme-
— x — — — —
ter, burette, level detectors)
repaired or readjusted
Sensor cleaned No action necessary
Cables or peripheral
No action necessary
equipment attached
Plumbing lines and
No action necessary
connections replaced
Operation performed that
does not involve disassembly
No action necessary
of APC, sensor or volume
measurement system

Repair or readjustment refers only to service or repair procedures that affect the ability of the APC to accurately size

and count particles. In order to verify the ability of an APC to accurately size and count particles, analyse a primary or

secondary calibration suspension in accordance with 6.2 and 6.3, then compare the resulting particle concentration data

to the corresponding particle size distribution for the sample. If the results agree within the limits given for the maximum

allowable D in Table C.2, the ability of the APC to size and count particles has not been significantly affected. If the results

do not agree, proceed as indicated in this table.
6 Sizing calibration procedure

6.1 Refer to Figure 2 for a flow chart describing the sizing calibration procedure. Conduct the sizing

calibration every three to six months, when a new APC is received, or after the repair or readjustment

© ISO 2016 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 11171:2016(E)

of an APC or sensor. For primary calibrations, use NIST calibration suspensions (see 4.4). For secondary

calibrations, use calibration suspensions prepared in accordance with Annex F.
Figure 2 — Sizing calibration procedure

After a suitable calibration history for an APC and sensor has been developed, the frequency of

calibration can gradually decrease, but the time interval between successive calibrations shall not

exceed one year.

All phases of the calibration shall be conducted at the same flow rate. The flow rate limits of the APC are

determined in Annex C. Any data obtained at flow rates outside these limits shall be discarded and the

corresponding part of the procedure repeated using the proper flow rate.

Conduct the sizing calibration using the same sample volume used in 5.2. If a different volume is used, the

procedure in 5.2 shall be repeated using the new sample volume to avoid volume measurement errors.

8 © ISO 2016 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 11171:2016(E)

It is recommended that the threshold noise level of the APC be determined using the method in A.2

before proceeding to 6.2. If the threshold noise level has changed by more than 30 % since the last time

it was determined, this can be an indication that the calibration of the APC has changed and the APC is

in need of repair. Failure to check the threshold noise level before proceeding to 6.2 can result in lost

time spent trying to calibrate a defective APC and invalidation of particle count data.

6.2 Set the APC to the cumulative mode and, using at least six different channels, set the threshold

voltage as follows:

a) the lowest threshold setting shall be at least 1,5 times the threshold noise level of the APC, this

determines the minimum detectable particle size;

b) the highest threshold setting is limited by the working-voltage range of the APC (consult the

APC manufacturer to determine this), the particle size distribution and the volume of the

calibration sample;

c) intermediate threshold settings shall be chosen to cover the size range of interest.

Prepare a calibration suspension sample for analysis. Shake the sample vigorously by hand. Agitate

the sample ultrasonically for at least 30 s and then shake it on a mechanical shaker for at least 1 min to

disperse the dust in the liquid. Continue shaking the sample until it is to be analysed.

The procedure described in 6.2 to 6.8 assumes manual calibration of an APC with a small number of

threshold settings. Alternatively, calibration can be performed using a multichannel analyser (MCA)

or software that follows the same procedure. If an MCA is used, it is essential that the relationship

between the measured voltage of the MCA and the APC threshold setting be first established. In general,

software and MCA methods tend to be faster and more accurate than manual methods.

6.3 Degas the sample under vacuum or ultrasonically until the bubbles rise to the surface and gently

turn the sample bottle over at least five times, taking care not to introduce air bubbles into the liquid.

Obtain at least five consecutive particle counts, each consisting of at least 10 mL and 10 000 particles at

the smallest threshold setting.

Calculate the total number, N, of particles counted for each channel using Formula (1):

NX= 5 V (1)
where

X is the mean particle concentration, in particles per millilitre, for the five counts for a particu-

lar channel;
V is the sample volume, in millilitres, for a single count.

The value of N shall be greater than or equal to 1 000 in order to ensure statistically significant results

for that particular channel.

Calculate D , which is the difference expressed as a percentage between the minimum, X , and

Q min
maximum, X , observed particle count for each channel, using Formula (2):
max
− X
max
min
= ×100 (2)

Record in Table 2, the threshold voltage setting, particle concentration data, X , and D for each channel.

Using Table C.2, find the maximum allowable difference expressed as a percentage corresponding to

the value of X for each channel. If the value of D is less than the maximum, then the value of X for

© ISO 2016 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO 11171:2016(E)

that channel is acceptable for use. If there are at least six channels with acceptable data, proceed to 6.4.

If not, examine the results of any unacceptable channels as specified in the following.

Calculate D using Formula (3):
XX−
maxmin
D = (3)
XX−
0 N
where
X is the observed particle count of the suspected outlier (either X or X );
0 max min
X is the
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 11171
ISO/TC 131/SC 6
Hydraulic fluid power — Calibration of
Secretariat: BSI
automatic particle counters for liquids
Voting begins
on: 2016-05-03
Transmissions hydrauliques — Étalonnage des compteurs
automatiques de particules en suspension dans les liquides
Voting terminates
on: 2016-07-03
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 11171:2016(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2016
---------------------- Page: 1 ----------------------
ISO/FDIS 11171:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH­1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 11171:2016(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Materials and equipment ............................................................................................................................................................................ 2

5 Sequence of APC calibration procedures .................................................................................................................................... 4

6 Sizing calibration procedure .................................................................................................................................................................... 7

7 Data presentation .............................................................................................................................................................................................14

8 Identification statement ............................................................................................................................................................................14

Annex A (normative) Preliminary APC check ..........................................................................................................................................15

Annex B (normative) Coincidence error procedure ..........................................................................................................................18

Annex C (normative) Flow rate limit determination ........................................................................................................................23

Annex D (normative) Resolution determination ..................................................................................................................................27

Annex E (normative) Verification of particle-counting accuracy ........................................................................................32

Annex F (normative) Preparation and verification of bottles of secondary

calibration suspensions .............................................................................................................................................................................35

Annex G (informative) APC calibration round robin .........................................................................................................................38

Annex H (informative) Sample calculations...............................................................................................................................................43

Annex I (informative) Verification of particle size distribution of calibration samples ..............................49

Bibliography .............................................................................................................................................................................................................................51

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 11171:2016(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical

Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 131, Fluid power systems, Subcommittee SC 6,

Contamination control.

This second edition cancels and replaces the first edition (ISO 11171:2010), of which it constitutes a

minor revision, including the following modifications to clarify the steps to be performed when using

this International Standard and to minimize several potential sources of variability. Specifically:

a) a definition of an automatic particle counter (APC) has been added as 3.1;

b) in 5.1, the specific sequence of steps to be followed in calibration is no longer mandated;

c) in 5.1, Note 2 has been added to provide guidance on how to detect a change in the calibration

of an APC;

d) 6.3 now explicitly requires that at least 5 000 particles be counted in order to have statistically

valid data for a particular channel setting;

e) B.4 no longer requires that a 0 % sample be prepared and analysed; instead, the regression equation

for coincidence error determined in B.7 is forced through the origin;

f) Annex C now distinguishes between fixed flow rate and adjustable flow rate bottle samplers. Fixed

flow rate instruments simply require verification of their ability to consistently deliver a constant

flow rate within 3 %. For adjustable flow rate instruments, this International Standard requires

that their working flow rate and flow rate limits be determined, in addition to verification of their

ability to consistently deliver a constant flow rate within 3 %;
g) D.12 increases the acceptable resolution of an APC from 10 % to 15 %;

h) E.3 requires that NIST RM 8632 dust be used for verification of counting accuracy. Use of ISO UFTD

is no longer acceptable;
i) Annex H now includes an example of how to construct a calibration curve.
It also incorporates the Technical Corrigendum ISO 11171:2010/Cor.1:2001.
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 11171:2016(E)
Introduction

In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure

within an enclosed circuit. The fluid is both a lubricant and a power-transmitting medium. Reliable

system performance requires control of the contaminants in the fluid. Qualitative and quantitative

determination of the particulate contaminants in the fluid medium requires precision in obtaining

the sample and in determining the contaminant particle size distribution and concentration. Liquid

automatic particle counters (APCs) are an accepted means of determining the concentration and size

distribution of the contaminant particles. Individual APC accuracy is established through calibration.

This International Standard establishes a recommended standard calibration procedure for

determining particle sizing and counting accuracy. The primary particle-sizing calibration is conducted

using NIST SRM 2806 suspensions with particle size distribution certified by the United States’ National

Institute of Standards and Technology (NIST). A secondary calibration method with traceability to NIST

uses suspensions of ISO MTD which are independently analysed using an APC calibrated by the primary

method. Concentration limits are determined through the use of serial dilutions of a concentrated

suspension. Operation and performance limits are also established using this International Standard.

© ISO 2016 – All rights reserved v
---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 11171:2016(E)
Hydraulic fluid power — Calibration of automatic particle
counters for liquids
1 Scope
This International Standard specifies procedures for the following:

a) primary particle-sizing calibration, sensor resolution and counting performance of automatic

particle counters (APCs) for liquids capable of analysing bottle samples;

b) secondary particle-sizing calibration using suspensions verified with a primary calibrated APC;

c) establishing acceptable operation and performance limits;
d) verifying particle sensor performance using a truncated test dust;
e) determining coincidence and flow rate limits.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 3722, Hydraulic fluid power — Fluid sample containers — Qualifying and controlling cleaning methods

ISO 5598, Fluid power systems and components — Vocabulary

ISO 12103­1, Road vehicles — Test dust for filter evaluation — Part 1: Arizona test dust

ISO 16889, Hydraulic fluid power — Filters — Multi-pass method for evaluating filtration performance of

a filter element
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 5598 and the following apply.

3.1
automatic particle counter
APC

instrument that automatically counts and sizes individual particles suspended in a fluid, typically

relying on optical light scattering or light extinction principles of particle sizing

Note 1 to entry: An APC consists of, at a minimum, a particle sensor, a means for delivering a known volume of

sample to the sensor at a controlled rate, a signal processor, an analyser that compiles the sensor output for the

sizes of individual particles into particle size distribution and a means for outputting particle size distribution

results for the sample.
3.2
threshold noise level

minimum voltage setting of an automatic particle counter at which the observed pulse-counting frequency

does not exceed 60 counts/min due to electrical noise in the absence of flow in the sensing volume

© ISO 2016 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/FDIS 11171:2016(E)
3.3
sensing volume

portion of the illuminated region of the sensor through which the fluid stream passes and from which

the light is collected by the optical system
3.4
resolution

measure of the ability of an automatic particle counter to distinguish between particles of similar, but

different, sizes
3.5
coincidence error limit

highest concentration of NIST RM 8632 that can be counted with an automatic particle counter with an

error of less than 5 % resulting from the presence of more than one particle in the sensing volume at

one time
3.6
working flow rate
flow rate through the sensor used for sizing calibration and sample analysis
3.7
particle size

projected area equivalent diameter of particles as determined using scanning electron microscopy or

as determined using a calibrated liquid optical single particle automatic particle counter

Note 1 to entry: Unless otherwise stated, an APC used for particle size determination is calibrated in accordance

with this International Standard.

Note 2 to entry: NIST uses scanning electron microscopy to determine the projected area equivalent diameter of

particles in its reference materials.
3.8
particle size distribution
number concentration of particles, expressed as a function of particle size
3.9
primary calibration
sizing calibration conducted using NIST standard reference material 2806
Note 1 to entry: The procedure is specified in Clause 6.
Note 2 to entry: For details of NIST standard reference material 2806, see 4.4.
3.10
secondary calibration
sizing calibration conducted using calibration suspensions

Note 1 to entry: The procedure is specified in Clause 6 and the calibration suspensions are prepared in accordance

with Annex F.
4 Materials and equipment

4.1 Polystyrene latex spheres, nearly monodispersed in aqueous suspension. Polystyrene latex

spheres with a nominal diameter of 10 µm are required in Annex D for resolution determination and

polystyrene latex spheres with other nominal diameters larger than 50 µm are required in Clause 6, if

size calibration for particle sizes of 50 µm and larger is performed. In certain situations, it may also be

useful to use additional sphere sizes. Regardless, the coefficient of variation of each polystyrene latex

sphere size shall be less than 5 %. The supplier of the polystyrene latex spheres shall provide a certificate

2 © ISO 2016 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/FDIS 11171:2016(E)

of analysis with each batch, which indicates that the sphere particle size has been determined using

techniques with traceability to National or International Standards.

Once opened, suspensions of polystyrene latex spheres shall be used within three months unless the

size distribution and cleanliness of the suspension have been verified.

NOTE 1 The size distribution and cleanliness of polystyrene latex spheres can be verified using the method

described in D.13.

NOTE 2 Polystyrene latex spheres in aqueous suspension have a limited shelf-life. Shelf-life is a function of a

variety of factors including temperature and microbial contamination of the suspension.

4.2 Clean dilution fluid, consisting of the test fluid used in ISO 16889 and an antistatic additive that

gives a conductivity of 2 500 pS/m ± 1 000 pS/m at room temperature. The fluid shall contain less than

0,5 % of the number of particles equal to or larger than the smallest particle size of interest expected to

be observed in the samples.

4.3 Clean aerosol OT dilution fluid, to determine sensor resolution in Annex D (the clean dilution

fluid specified in 4.2 is used for all other operations in this International Standard). It is prepared from

a concentrate made by adding 120 g of aerosol OT to each litre of clean dilution fluid (4.2). Heat the

concentrate to about 60 °C and stir until the aerosol OT has completely dissolved. Prepare the aerosol OT

dilution fluid by diluting the concentrate with clean dilution fluid (4.2) to a final concentration of 12 g

of aerosol OT per litre. The clean aerosol OT dilution fluid shall meet the same cleanliness levels as the

dilution fluid specified in 4.2.

CAUTION — Follow the precautions for safe handling and usage described in the materials safety

data sheet (available from the supplier of the aerosol OT).

Aerosol OT (dioctyl sulfosuccinate, sodium salt) is a waxy, hygroscopic solid. If it appears to be damp or

have absorbed water prior to use, dry it first for at least 18 h at about 150 °C.

4.4 NIST standard reference material 2806x (SRM 2806x) primary calibration suspension,

where x is the letter used by NIST to designate the batch number of the certified primary calibration

suspension, available from NIST. Primary calibrations shall use SRM 2806.

NOTE ISO/TR 16144 describes the procedures used to certify the standard reference material SRM 2806.

4.5 NIST reference material 8631 (RM 8631) dust, prepared by drying the dust for at least 18 h at a

temperature between 110 °C and 150 °C, required if secondary calibration is to be performed (see 6.1).

4.6 ISO medium test dust (MTD) in accordance with ISO 12103­1, dried for at least 18 h at a

temperature between 110 °C and 150 °C before use.

4.7 NIST reference material 8632 (RM 8632) dust, prepared by drying the dust for at least 18 h a

temperature between 110 °C and 150 °C before use, if required for determination of coincidence error

limit or in Annexes B, C and E.

NOTE The reference materials specified in 4.4, 4.5, 4.6 and 4.7 are created using “living” documents that

may change as new batches are produced. Users of this International Standard are advised to ensure that they

are using the latest batch available.
4.8 Automatic particle counter (APC) for liquids, with bottle sampler.

4.9 Clean sample containers, with closures (appropriate bottle caps, for example), and volumetric

glassware of at least class B. The cleanliness levels of the sample containers, closures and glassware

shall be less than 0,5 % of the number of particles (larger than the smallest particle size of interest)

expected to be observed in the samples. The cleanliness levels shall be confirmed by ISO 3722.

© ISO 2016 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO/FDIS 11171:2016(E)

4.10 Mechanical shaker, such as a paint or laboratory shaker, suitable for dispersing suspensions.

2 2

4.11 Ultrasonic cleaner, with a power density of 3 000 W/m to 10 000 W/m of bottom area.

4.12 Linear-linear graph paper or computer software for generating graphics.
4.13 Log-log graph paper or computer software for generating graphics.
4.14 Analytical or electronic balance with the following minimum specifications:
a) readability: 0,05 mg;
b) accuracy (agreement with true mass): ±0,05 mg;
c) precision (repeatability): ±0,05 mg;

d) front or side doors and a covered top to eliminate the effect of air currents.

5 Sequence of APC calibration procedures

5.1 See Figure 1 for a recommended sequence of steps to be followed when performing a full

calibration on a new APC. Conduct the procedures of this clause when a new APC is received or following

the repair or readjustment of an APC or sensor (see Table 1). Proceed to Clause 6 if neither the APC

nor the sensor has been repaired or readjusted, if no detectable change in the operating characteristics

has occurred since the last sizing calibration was performed, or if the APC has been subjected to the

procedures in Annexes A, B, C, D, and E and the results have been documented. The specific order of

Annexes and Clauses specified in Figure 1 and Table 1 are recommendations. The operator may follow a

different order, as long as all required parts are performed.

NOTE 1 Annexes A, B, C, and D can be performed by an individual laboratory or by the manufacturer of the

APC prior to delivery.

A change in the operating characteristics of the APC can be detected by several different methods,

including but not limited to the following:

a) using particle data from control samples collected over time and a statistical process control chart,

such as an individuals moving range (IMR) chart, to detect significant changes in calibration;

b) comparing calibration curves over time to detect a significant change in calibration;

c) returning the APC to its manufacturer for evaluation and assessment of the change in calibration;

d) analysing a primary or secondary calibration suspension in accordance with 6.2 and 6.3, then

comparing the resulting particle concentration data to the corresponding particle size distribution

given in

for the sample. If the results agree within the limits for the maximum allowable D

Table C.2, the ability of the APC to size and count particles has not been significantly affected. If the

results do not agree, a significant change has occurred and the operator is instructed to proceed as

indicated in Table 1;

e) analysing a primary or secondary calibration suspension and resulting data as described in item

d), then analysing an ISO UFTD sample prepared in accordance with Annex A, then comparing

the resulting particle concentration data with the limits given in Table A.1. If the results agree

within the limits given in Table A.1, the ability of the APC to size and count particles has not

been significantly affected. If the results do not agree with the limits of Table A.1, the APC has

experienced a significant change and the operator is instructed to proceed as indicated in Table 1.

NOTE 2 For the purposes of this sublause, repair or readjustment of an APC refers to service or repair

procedures that affect the ability of the APC to accurately size and count particles.

4 © ISO 2016 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/FDIS 11171:2016(E)

If the light source or any part of the optics is adjusted, repaired or replaced, the procedures of Clause 6

and Annexes A, B, D, and E shall be repeated.

If the sensor or counting electronics is adjusted, repaired or replaced, the procedures of Clause 6 and

Annexes A, B, C, D, and E shall be repeated.

If the volume measurement system is repaired, replaced or readjusted, the procedures of Annex A shall

be repeated.

It is not necessary to repeat these procedures following normal cleaning procedures, the attachment of

cables or peripheral equipment, the replacement of plumbing lines or connections, or following other

operations that do not involve disassembly of the APC, sensor or volume measurement system.

5.2 Perform the preliminary APC check, which includes volume accuracy, in accordance with Annex A.

5.3 Determine the coincidence error limits of the APC in accordance with Annex B.

5.4 Perform the sizing calibration procedure in accordance with Clause 6.
5.5 Determine the flow rate limits of the APC in accordance with Annex C.
5.6 Determine the APC resolution in accordance with Annex D.
5.7 Verify the particle-counting accuracy in accordance with Annex E.

5.8 In order to conform to the requirements of this International Standard, the APC shall include the

following:
a) be calibrated in accordance with 5.4;

b) meet the volume accuracy, resolution and sensor performance specifications determined in 5.2, 5.6

and 5.7;

c) be operated using the calibration curve determined in 5.4 within the coincidence error and flow

rate limits determined in 5.3 and 5.5.
© ISO 2016 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO/FDIS 11171:2016(E)
Figure 1 — Sequence of APC calibration procedures
6 © ISO 2016 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/FDIS 11171:2016(E)
Table 1 — Schedule of APC calibration procedures
Relevant Clause and Annexes of this International Standard
Clause 6 Annex A Annex B Annex C Annex D Annex E
APC status
Sizing Preliminary Coincidence Flow rate Resolution Accuracy
calibration APC check error limits limits
procedure
New APC or existing APC not
calibrated to this x x x x x x
International Standard
Last calibration was more
x — — — — —
than 6 m to 12 m ago
Suspicion that calibration has
x — — — — —
changed significantly
Optics (including light source)
x x x — x x
repaired or readjusted
Sensor or counting
electronics repaired or x x x x x x
readjusted
Volume measurement
components (e.g. flowme­
— x — — — —
ter, burette, level detectors)
repaired or readjusted
Sensor cleaned No action necessary
Cables or peripheral
No action necessary
equipment attached
Plumbing lines and
No action necessary
connections replaced
Operation performed that
does not involve disassembly
No action necessary
of APC, sensor or volume
measurement system

Repair or readjustment refers only to service or repair procedures that affect the ability of the APC to accurately size

and count particles. In order to verify the ability of an APC to accurately size and count particles, analyse a primary or

secondary calibration suspension in accordance with 6.2 and 6.3, then compare the resulting particle concentration data

to the corresponding particle size distribution for the sample. If the results agree within the limits given for the maximum

allowable D in Table C.2, the ability of the APC to size and count particles has not been significantly affected. If the results

do not agree, proceed as indicated in this table.
6 Sizing calibration procedure

6.1 Refer to Figure 2 for a flow chart describing the sizing calibration procedure. Conduct the sizing

calibration every three to six months, when a new APC is received, or after the repair or readjustment

of an APC or sensor. For primary calibrations, use NIST calibration suspensions (see 4.4). For secondary

calibrations, use calibration suspensions prepared in accordance with Annex F.
© ISO 2016 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO/FDIS 11171:2016(E)
Figure 2 — Sizing calibration procedure

After a suitable calibration history for an APC and sensor has been developed, the frequency of

calibration can gradually decrease, but the time interval between successive calibrations shall not

exceed one year.

All phases of the calibration shall be conducted at the same flow rate. The flow rate limits of the APC are

determined in Annex C. Any data obtained at flow rates outside these limits shall be discarded and the

corresponding part of the procedure repeated using the proper flow rate.

Conduct the sizing calibration using the same sample volume used in 5.2. If a different volume is used, the

procedure in 5.2 shall be repeated using the new sample volume to avoid volume measurement errors.

It is recommended that the threshold noise level of the APC be determined using the method in A.2

before proceeding to 6.2. If the threshold noise level has changed by more than 30 % since the last time

8 © ISO 2016 – All rights reserved
---------------------- Page: 13 ----------------------
ISO/FDIS 11171:2016(E)

it was determined, this can be an indication that the calibration of the APC has changed and the APC is

in need of repair. Failure to check the threshold noise level before proceeding to 6.2 can result in lost

time spent trying to calibrate a defective APC and invalidation of particle count data.

6.2 Set the APC to the cumulative mode and, using at least six different channels, set the threshold

voltage as follows:

a) the lowest threshold setting shall be at least 1,5 times the threshold noise level of the APC, this

determines the minimum detectable particle size;

b) the highest threshold setting is limited by the working-voltage range of the APC (consult the

APC manufacturer to determine this), the particle size distribution and the volume of the

calibration sample;

c) intermediate threshold settings shall be chosen to cover the size range of interest.

Prepare a calibration suspension sample for analysis. Shake the sample vigorously by hand. Agitate

the sample ultrasonically for at least 30 s and then shake it on a mechanical shaker for at least 1 min to

disperse the dust in the liquid. Continue shaking the sample until it is to be analysed.

The procedure described in 6.2 to 6.8 assumes manual calibration of an APC with a small number of

threshold settings. Alternatively, calibration can be performed using a multichannel analyser (MCA)

or software that follows the same procedure. If an MCA
...

NORME ISO
INTERNATIONALE 11171
Troisième édition
2016-10-01
Transmissions hydrauliques —
Étalonnage des compteurs
automatiques de particules en
suspension dans les liquides
Hydraulic fluid power — Calibration of automatic particle counters
for liquids
Numéro de référence
ISO 11171:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 11171:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 11171:2016(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Matériaux et équipement ............................................................................................................................................................................ 2

5 Succession des opérations d’étalonnage des CAP .............................................................................................................. 4

6 Mode opératoire d’étalonnage dimensionnel ........................................................................................................................ 7

7 Présentation des données .......................................................................................................................................................................14

8 Phrase d’identification ................................................................................................................................................................................14

Annexe A (normative) Contrôle préliminaire du CAP .....................................................................................................................15

Annexe B (normative) Mode opératoire de détermination de l’erreur de coïncidence...............................19

Annexe C (normative) Détermination des débits limites.............................................................................................................24

Annexe D (normative) Détermination de la résolution .................................................................................................................28

Annexe E (normative) Vérification de la précision du comptage de particules....................................................34

Annexe F (normative) Préparation et vérification des flacons de suspensions

d’étalonnage secondaire ...........................................................................................................................................................................37

Annexe G (informative) Essai interlaboratoires d’étalonnage de CAP ...........................................................................40

Annexe H (informative) Exemples de calculs ............................................................................................................................................46

Annexe I (informative) Vérification de la distribution granulométriquedes

suspensions d’étalonnage ........................................................................................................................................................................52

Bibliographie ...........................................................................................................................................................................................................................54

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 11171:2016(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation

de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation

mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien

suivant: www.iso.org/iso/fr/foreword.html.

L’ISO 11171 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et

pneumatiques, sous-comité SC 6, Contrôle de la contamination.

Cette troisième édition annule et remplace la deuxième édition (ISO 11171:2010), qui a fait l’objet d’une

révision mineure.

La présente édition inclut les principales modifications suivantes par rapport à l’édition précédente:

— En 6.8: définition de l’équation de la taille des particules (µm), Tableau 3 – révisé pour représenter

les µm(b) et µm(c) à consigner.
— 7.1: révisé pour représenter la façon de consigner µm(b) et µm(c).
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 11171:2016(F)
Introduction

Dans les systèmes de transmissions hydrauliques, l’énergie est transmise et commandée par

l’intermédiaire d’un liquide sous pression circulant en circuit fermé. Ce fluide est à la fois un lubrifiant

et un milieu de transmission de l’énergie. La fiabilité de fonctionnement d’un système exige un contrôle

des contaminants présents dans le fluide. La quantification et la qualification des contaminants

particulaires d’un échantillon de fluide requièrent que son prélèvement et la mesure de la distribution

granulométrique et de la concentration des contaminants soient réalisés avec soin et précision.

Les compteurs automatiques de particules (CAP) en suspension dans les liquides sont des moyens

reconnus de détermination de la concentration et de la distribution granulométrique des contaminants

particulaires. La précision de chaque CAP est établie par étalonnage.

La présente Norme internationale définit un mode opératoire d’étalonnage normalisé recommandé

permettant de déterminer la précision de l’analyse granulométrique et du comptage de particules.

L’étalonnage dimensionnel primaire est réalisé avec des suspensions NIST SRM 2806 ayant une

distribution granulométrique certifiée par le National Institute of Standards and Technology (NIST)

des États-Unis. Une méthode d’étalonnage secondaire, assurant la traçabilité au NIST, utilise des

suspensions d’ISO MTD qui sont soumises à une analyse séparée au moyen d’un CAP étalonné selon

la méthode primaire. Les concentrations limites sont déterminées en effectuant une série de dilutions

d’une suspension concentrée. Les limites de fonctionnement et de performances sont également établies

à l’aide de la présente Norme internationale.
© ISO 2016 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 11171:2016(F)
Transmissions hydrauliques — Étalonnage des compteurs
automatiques de particules en suspension dans les
liquides
1 Domaine d’application

La présente Norme internationale spécifie des modes opératoires portant sur les aspects suivants:

a) l’étalonnage dimensionnel primaire, la résolution des capteurs et les performances de comptage des

compteurs automatiques de particules (CAP) en suspension dans les liquides capables d’analyser

des échantillons en flacon;

b) l’étalonnage dimensionnel secondaire avec des suspensions vérifiées au moyen d’un CAP ayant fait

l’objet d’un étalonnage primaire;
c) l’établissement de limites acceptables de fonctionnement et de performances;

d) la vérification des performances du détecteur de particules en utilisant de la poudre d’essai

tronquée;
e) la détermination des limites de coïncidence et de débit.
2 Références normatives

Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à

l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 3722, Transmissions hydrauliques — Flacons de prélèvement — Homologation et contrôle des méthodes

de nettoyage.
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire.

ISO 12103-1, Véhicules routiers — Poussière pour l’essai des filtres — Partie 1: Poussière d’essai d’Arizona.

ISO 16889, Transmissions hydrauliques — Filtres — Évaluation des performances par la méthode de

filtration en circuit fermé.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 ainsi que les

suivants s’appliquent.
3.1
compteur automatique de particules
CAP

instrument qui compte automatiquement et dimensionne les particules individuelles en suspension

dans un fluide, reposant généralement sur les principes de la diffusion ou de l’absorption de lumière

Note 1 à l’article: Un CAP est constitué, au minimum, d’un détecteur de particules, d’un dispositif permettant de

fournir un volume connu d’échantillon au capteur à un débit régulé, d’un processeur de signal, d’un analyseur qui

transforme les tailles des particules individuelles fournies par le capteur en une distribution granulométrique, et

d’un afficheur des résultats de distribution granulométrique de l’échantillon.
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 11171:2016(F)
3.2
niveau de bruit de fond

réglage minimum de la tension du CAP pour lequel la fréquence observée de comptage des impulsions

ne dépasse pas 60 comptages/min du fait de parasites en l’absence de débit dans le volume de détection

3.3
volume de détection

partie de la zone éclairée du capteur traversée par le flux de fluide et d’où le système optique capte

la lumière
3.4
résolution

mesure de l’aptitude d’un CAP à différencier des particules de tailles similaires mais différentes

3.5
limite d’erreur de coïncidence

concentration maximale en NIST RM 8632 qu’un CAP peut compter avec moins de 5 % d’erreur due à la

présence simultanée de plusieurs particules dans le volume de détection
3.6
débit d’utilisation

débit traversant le capteur pendant l’étalonnage dimensionnel et l’analyse des échantillons

3.7
taille des particules

diamètre des particules de surface projetée équivalente, déterminé par microscopie électronique à

balayage ou déterminé avec un compteur optique étalonné de particules en suspension dans les liquides

Note 1 à l’article: Sauf indication contraire, un CAP utilisé pour déterminer la taille des particules est étalonné

conformément à la présente Norme internationale.

Note 2 à l’article: Le NIST utilise la microscopie électronique à balayage afin de déterminer le diamètre des

particules de surface projetée équivalente dans ses matériaux de référence.
3.8
distribution granulométrique

concentration en nombre de particules, exprimée en fonction de la taille des particules

3.9
étalonnage primaire

étalonnage dimensionnel réalisé en utilisant le matériau de référence normalisé NIST 2806x

Note 1 à l’article: Le mode opératoire est spécifié à l’Article 6.

Note 2 à l’article: Des détails sur le matériau de référence normalisé NIST 2806x sont donnés en 4.4.

3.10
étalonnage secondaire
étalonnage dimensionnel réalisé en utilisant des suspensions d’étalonnage

Note 1 à l’article: Le mode opératoire est spécifié à l’Article 6 et les suspensions d’étalonnage sont préparées

conformément à l’Annexe F.
4 Matériaux et équipement

4.1 Billes de latex (polystyrène expansé), presque monodispersées, en suspension aqueuse. Les

billes de latex (polystyrène expansé) d’un diamètre nominal de 10 µm sont requises dans l’Annexe D

pour la détermination de la résolution, et les billes de latex (polystyrène expansé) d’autres diamètres

nominaux, supérieurs à 50 µm, sont requises à l’Article 6 si l’étalonnage dimensionnel concerne des

particules de 50 µm et plus. Dans certains cas, il peut également être utile d’ajouter des billes de latex

2 © ISO 2016 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 11171:2016(F)

d’autres tailles. Néanmoins, le coefficient de variation de chaque taille de bille de latex (polystyrène

expansé) doit être inférieur à 5 %. Le fournisseur des billes de latex (polystyrène expansé) doit fournir

avec chaque lot un certificat d’analyse indiquant que la taille de particules des billes a été déterminée en

utilisant des techniques raccordées à des étalons nationaux ou internationaux.

Après ouverture, les suspensions de billes de latex (polystyrène expansé) doivent être utilisées dans un

délai de trois mois, à moins que la distribution granulométrique et la propreté de la suspension aient

été vérifiées.

NOTE 1 La distribution granulométrique et la propreté des billes de latex (polystyrène expansé) peuvent être

vérifiées en appliquant la méthode décrite en D.13.

NOTE 2 La durée de conservation des billes de latex (polystyrène expansé) en suspension aqueuse est limitée.

Elle dépend d’un certain nombre de facteurs, notamment la température et la contamination microbienne de la

suspension.

4.2 Fluide de dilution propre, se composant du fluide d’essai utilisé dans l’ISO 16889 et d’un additif

antistatique donnant une conductivité de 2 500 pS/m ± 1 000 pS/m à température ambiante. Le fluide

doit contenir moins de 0,5 % de particules de tailles égales ou supérieures aux plus petites tailles

d’intérêt que l’on s’attend à trouver dans les échantillons.

4.3 Fluide de dilution propre aérosol OT, pour déterminer la résolution du capteur à l’Annexe D (le

fluide de dilution propre décrit en 4.2 étant utilisé pour toutes les autres opérations de la présente Norme

internationale). Il est préparé à partir d’une solution concentrée obtenue en ajoutant 120 g d’aérosol OT

à chaque litre de fluide de dilution propre (4.2). Chauffer la solution concentrée à environ 60 °C et le

remuer jusqu’à dissolution complète de l’aérosol OT. Préparer le fluide de dilution aérosol OT en diluant

la solution concentrée avec le fluide de dilution propre (4.2) pour obtenir une concentration finale de

12 g d’aérosol OT par litre. Les niveaux de propreté du fluide de dilution propre aérosol OT doivent être

identiques à ceux du fluide de dilution décrit en 4.2.

ATTENTION — Prendre les précautions de sécurité de manipulation et d’utilisation décrites sur

la fiche de sécurité des matériaux (fiche disponible auprès du fournisseur d’aérosol OT).

L’aérosol OT (dioctylsulfosuccinate, sel de sodium) est une substance solide paraffineuse hygroscopique.

S’il est humide ou a absorbé de l’eau avant utilisation, le sécher pendant au moins 18 h à environ 150 °C.

4.4 Suspension d’étalonnage primaire de matériau de référence normalisé NIST 2806x

(SRM 2806x), où x est la lettre utilisée par le NIST pour désigner le numéro de lot de la suspension

d’étalonnage primaire certifiée, disponible auprès du NIST. Pour les étalonnages primaires, le SRM 2806

doit être utilisé.

NOTE L’ISO/TR 16144 décrit les modes opératoires utilisés afin de certifier le matériau de référence

normalisé SRM 2806.

4.5 Poudre de référence NIST 8631 (RM 8631), préparée par séchage pendant au moins 18 h à une

température comprise entre 110 °C et 150 °C, nécessaire si un étalonnage secondaire doit être réalisé

(voir 6.1).

4.6 Poudre d’essai moyenne ISO (MTD) conforme à l’ISO 12103-1, séchée pendant au moins 18 h à

une température comprise entre 110 °C et 150 °C avant emploi.

4.7 Poudre de référence NIST 8632 (RM 8632), préparée par séchage pendant au moins 18 h à une

température comprise entre 110 °C et 150 °C avant emploi, si nécessaire à la détermination de la limite

d’erreur de coïncidence ou dans les Annexes B, C et E.

NOTE Les matériaux de référence spécifiés en 4.4, 4.5, 4.6 et 4.7 sont créés à l’aide de documents « vivants »

modifiables pendant la production de nouveaux lots. Les utilisateurs de la présente Norme internationale sont

encouragés à s’assurer d’utiliser le dernier lot disponible.
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 11171:2016(F)

4.8 Compteur automatique de particules (CAP) en suspension dans les liquides, avec passeur

d’échantillon en flacon.

4.9 Flacons de prélèvement propres, qui ferment (bouchons de flacon appropriés, par exemple), et

verrerie volumétrique, au moins de classe B. Les niveaux de propreté des flacons, des bouchons et de

la verrerie doivent être inférieurs à 0,5 % du nombre de particules (plus grand que la plus petite taille

d’intérêt) que l’on s’attend à trouver dans les échantillons. Les niveaux de propreté doivent être vérifiés

selon l’ISO 3722.

4.10 Agitateur mécanique, tel qu’un agitateur à peintures ou de laboratoire, à même de disperser les

suspensions.
2 2

4.11 Bain à ultrasons, ayant une puissance volumique comprise entre 3 000 W/m et 10 000 W/m de

surface de fond.
4.12 Papier graphique arithmétique ou logiciel informatique de tracé graphique.
4.13 Papier graphique logarithmique ou logiciel informatique de tracé graphique.

4.14 Balance d’analyse ou électronique répondant au minimum aux spécifications suivantes:

a) lisibilité: 0,05 mg;
b) précision (concordance avec la masse réelle): ± 0,05 mg;
c) fidélité (répétabilité): ± 0,05 mg;

d) portes avant et latérales et couvercle pour éliminer l’effet des courants d’air.

5 Succession des opérations d’étalonnage des CAP

5.1 La Figure 1 donne la séquence recommandée d’étapes à suivre pour effectuer l’étalonnage complet

d’un nouveau CAP. Appliquer les modes opératoires du présent article à réception d’un nouveau CAP ou

à la suite de la réparation ou d’un nouveau réglage d’un CAP ou d’un capteur (voir Tableau 1). Passer à

l’Article 6 si aucune réparation ou aucun nouveau réglage du CAP ou du capteur n’a été effectué, si aucune

modification perceptible des caractéristiques de fonctionnement ne s’est produite depuis le dernier

étalonnage dimensionnel, ou si les modes opératoires des Annexes A, B, C, D et E ont déjà été réalisés sur

le CAP et que les résultats ont été documentés. L’ordre précis des Annexes et des Articles spécifiés à la

Figure 1 et dans le Tableau 1 est une recommandation. L’opérateur peut suivre un ordre différent, tant

que toutes les étapes requises sont réalisées.

NOTE 1 Les Annexes A, B, C et D peuvent être réalisées par un laboratoire individuel ou par le fabricant du

CAP avant livraison.

Une modification des caractéristiques de fonctionnement du CAP peut être détectée par plusieurs

méthodes distinctes, notamment (liste non exhaustive):

a) étude des résultats de comptage de particules sur des échantillons de contrôle prélevés dans

le temps et d’une carte de contrôle de processus statistique, par exemple une carte de plage de

mouvements d’individus (IMR), pour détecter les modifications significatives de l’étalonnage;

b) comparaison des courbes d’étalonnage dans le temps pour détecter une modification significative

de l’étalonnage;

c) retour du CAP au fabricant pour évaluation et analyse de la modification de l’étalonnage;

d) analyse d’une suspension d’étalonnage primaire ou secondaire conformément à 6.2 et 6.3,

puis comparaison des données de concentration en particules ainsi obtenues à la distribution

4 © ISO 2016 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 11171:2016(F)

granulométrique de l’échantillon. Si les résultats concordent avec les limites de D maximale

admissible données dans le Tableau C.2, l’aptitude du CAP à dimensionner et compter les

particules n’a pas été affectée de manière significative. En cas de non-concordance des résultats,

une modification significative s’est produite et l’opérateur doit procéder comme indiqué dans le

Tableau 1;

e) analyse d’une suspension d’étalonnage primaire ou secondaire et des données obtenues tel que

décrit en d), puis en analysant un échantillon d’ISO UFTD préparé conformément à l’Annexe A et en

comparant les données de concentration en particules ainsi obtenues aux limites indiquées dans le

Tableau A.1. Si les résultats sont dans les limites du Tableau A.1, l’aptitude du CAP à dimensionner

et compter les particules n’a pas été affectée de manière significative. En cas de non-conformité des

résultats avec les limites du Tableau A.1, le CAP a subi une modification significative et l’opérateur

doit procéder comme indiqué dans le Tableau A.1.

NOTE 2 Pour les besoins du présent article, la réparation ou le nouveau réglage d’un CAP font référence

aux opérations d’entretien courant ou de réparation affectant l’aptitude du CAP à dimensionner et compter les

particules avec précision.

En cas de réglage, réparation ou remplacement de la source lumineuse ou d’une partie du système

optique, les modes opératoires de l’Article 6 et des Annexes A, B, D et E doivent être répétés.

En cas de réglage, réparation ou remplacement du capteur ou de l’électronique de comptage, les modes

opératoires de l’Article 6 et des Annexes A, B, C, D et E doivent être répétés.

En cas de réparation, remplacement ou nouveau réglage du système de mesure du volume, les modes

opératoires de l’Annexe A doivent être répétés.

Il est inutile de répéter ces modes opératoires à la suite d’un nettoyage normal, de la fixation de câbles

ou d’un équipement périphérique, du remplacement de tuyauteries ou de raccords ou de toute autre

opération n’entraînant pas le démontage du CAP, du capteur ou du système de mesure de volume.

5.2 Effectuer le contrôle préliminaire du CAP, y compris la précision du volume, conformément à

l’Annexe A.

5.3 Déterminer les limites d’erreur de coïncidence du CAP conformément à l’Annexe B.

5.4 Effectuer l’étalonnage dimensionnel conformément à l’Article 6.
5.5 Déterminer les débits limites du CAP conformément à l’Annexe C.
5.6 Déterminer la résolution du CAP conformément à l’Annexe D.
5.7 Vérifier la précision du comptage de particules conformément à l’Annexe E.

5.8 Pour satisfaire aux exigences de la présente Norme internationale, le CAP doit:

a) être étalonné conformément à 5.4;

b) être conforme aux spécifications de précision de volume, de résolution et de performances du

capteur déterminées en 5.2, 5.6 et 5.7;

c) fonctionner en utilisant la courbe d’étalonnage déterminée en 5.4 dans les limites d’erreurs de

coïncidence et de débit déterminées en 5.3 et 5.5.
© ISO 2016 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 11171:2016(F)
Figure 1 — Succession des opérations d’étalonnage des CAP
6 © ISO 2016 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 11171:2016(F)
Tableau 1 — Planning des opérations d’étalonnage des CAP
Article et Annexes pertinents de la présente Norme internationale
Article 6 Annexe A Annexe B Annexe C Annexe D Annexe E
Contrôle Limites
État du CAP
Étalonnage
prélimi- d’erreur Débits
dimension- Résolution Précision
naire de coïnci- limites
nel
du CAP dence
Nouveau CAP ou CAP exis-
tant non étalonné confor-
x x x x x x
mément à la présente
Norme internationale
Dernier étalonnage effec-
tué il y a plus de 6 mois à x — — — — —
12 mois
Étalonnage soupçonné
d’avoir changé de manière x — — — — —
significative
Réparation ou nouveau
réglage du système op-
x x x — x x
tique (y compris la source
lumineuse)
Réparation ou nouveau
réglage du capteur ou de x x x x x x
l’électronique de comptage
Réparation ou nouveau
réglage des organes de
mesure de volume (par
— x — — — —
exemple débitmètre,
burette, détecteurs de
niveau)
Nettoyage du capteur Aucune action nécessaire
Fixation de câbles ou
d’équipements périphé- Aucune action nécessaire
riques
Remplacement de tuyaute-
Aucune action nécessaire
ries ou de raccords
Opération n’entraînant pas
le démontage du CAP, du
Aucune action nécessaire
capteur ou du système de
mesure du volume

La réparation ou le nouveau réglage font uniquement référence aux opérations d’entretien courant ou de réparation

affectant l’aptitude du CAP à dimensionner et compter les particules avec précision. Pour vérifier l’aptitude d’un CAP à

dimensionner et compter les particules avec précision, analyser une suspension d’étalonnage primaire ou secondaire

conformément à 6.2 et 6.3, puis comparer les données de concentration en particules ainsi obtenues à la distribution

granulométrique de l’échantillon. Si les résultats concordent avec les limites de D maximale admissible du Tableau C.2,

l’aptitude du CAP à dimensionner et compter les particules n’a pas été affectée de manière significative. En cas de non-

concordance des résultats, procéder comme indiqué dans ce tableau.
6 Mode opératoire d’étalonnage dimensionnel

6.1 La Figure 2 donne le diagramme du mode opératoire d’étalonnage dimensionnel. Effectuer

l’étalonnage dimensionnel tous les trois à six mois, à réception d’un nouveau CAP ou à la suite d’une

réparation ou d’un nouveau réglage d’un CAP ou d’un capteur. Pour les étalonnages primaires, utiliser

© ISO 2016 – Tous droits réservés 7
---------------------- Page: 12 ----------------------
ISO 11171:2016(F)

des suspensions d’étalonnage NIST (voir 4.4). Pour les étalonnages secondaires, utiliser des suspensions

d’étalonnage préparées conformément à l’Annexe F.
Figure 2 — Mode opératoire d’étalonnage dimensionnel

Après avoir établi un historique de l’étalonnage d’un CAP et d’un capteur, il est possible de réduire

progressivement la fréquence d’étalonnage, mais l’intervalle entre des étalonnages successifs ne doit

pas dépasser un an.
8 © ISO 2016 – Tous droits réservés
---------------------- Page: 13 ----------------------
ISO 11171:2016(F)

Toutes les phases de l’étalonnage doivent être réalisées au même débit. L’Annexe C détermine les débits

limites du CAP. Toutes les valeurs obtenues à des débits se situant en dehors de ces limites doivent être

éliminées et la partie correspondante du mode opératoire doit être répétée en utilisant le bon débit.

Effectuer l’étalonnage dimensionnel en utilisant le même volume d’échantillon qu’en 5.2. En cas

d’utilisation d’un volume différent, le mode opératoire de 5.2 doit être répété en utilisant le nouveau

volume d’échantillon afin d’éviter des erreurs de mesurage du volume.

Il est recommandé de déterminer le niveau de bruit de fond du CAP à l’aide de la méthode indiquée en

A.2 avant de passer à 6.2. Une variation éventuelle de plus de 30 % du niveau de bruit de fond depuis la

dernière détermination peut être une indication d’un changement d’étalonnage du CAP et de la nécessité

de le réparer. L’absence de contrôle du niveau de bruit de fond avant de passer à 6.2 peut entraîner une

perte de temps en essayant d’étalonner un CAP défectueux et la nullité des résultats de comptage de

particules.
6.2 Mettre le CAP en mode cumulé et, en utilisant au moins six canaux dif
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 11171
ISO/TC 131/SC 6
Transmissions hydrauliques —
Secrétariat: BSI
Étalonnage des compteurs
Début de vote:
2016-05-03 automatiques de particules en
suspension dans les liquides
Vote clos le:
2016-07-03
Hydraulic fluid power — Calibration of automatic particle counters
for liquids
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 11171:2016(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2016
---------------------- Page: 1 ----------------------
ISO/FDIS 11171:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 11171:2016(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Matériaux et équipement ............................................................................................................................................................................ 2

5 Succession des opérations d’étalonnage des CAP .............................................................................................................. 4

6 Mode opératoire d’étalonnage dimensionnel ........................................................................................................................ 7

7 Présentation des données .......................................................................................................................................................................14

8 Phrase d’identification ................................................................................................................................................................................14

Annexe A (normative) Contrôle préliminaire du CAP .....................................................................................................................15

Annexe B (normative) Mode opératoire de détermination de l’erreur de coïncidence...............................19

Annexe C (normative) Détermination des débits limites.............................................................................................................24

Annexe D (normative) Détermination de la résolution .................................................................................................................28

Annexe E (normative) Vérification de la précision du comptage de particules....................................................34

Annexe F (normative) Préparation et vérification des flacons de suspensions

d’étalonnage secondaire ...........................................................................................................................................................................37

Annexe G (informative) Essai interlaboratoires d’étalonnage de CAP ...........................................................................40

Annexe H (informative) Exemples de calculs ............................................................................................................................................46

Annexe I (informative) Vérification de la distribution granulométriquedes

suspensions d’étalonnage ........................................................................................................................................................................52

Bibliographie ...........................................................................................................................................................................................................................54

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 11171:2016(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à

l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes

de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —

Informations supplémentaires.

L’ISO 11171 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et

pneumatiques, sous-comité SC 6, Contrôle de la contamination.

Cette deuxième édition annule et remplace la première édition (ISO 11171:2010), qui a fait l’objet d’une

révision mineure qui comporte les modifications suivantes visant à clarifier les étapes à suivre lors

de l’utilisation de la présente Norme internationale et à minimiser plusieurs sources de variabilité

potentielles. En particulier:

a) la définition d’un compteur automatique de particules (CAP) a été ajoutée en 3.1;

b) en 5.1, la séquence spécifique d’étapes à suivre lors de l’étalonnage n’est plus obligatoire;

c) en 5.1, la Note 2 a été ajoutée pour fournir un guide sur la méthode de détection d’un changement

d’étalonnage d’un CAP;

d) 6.3 exige désormais explicitement de compter au moins 5 000 particules pour obtenir des données

statistiquement valables pour un réglage de canal donné;

e) B.4 n’exige plus la préparation et l’analyse d’un échantillon de 0 %, mais l’équation de régression de

l’erreur de coïncidence déterminée en B.7 est forcée de passer par le point origine;

f) l’Annexe C fait désormais la distinction entre les passeurs d’échantillon en flacon à débit fixe et

à débit réglable. Les instruments à débit fixe exigent simplement la vérification de leur aptitude

à fournir en permanence un débit constant à 3 % près. Pour les instruments à débit réglable, la

présente Norme internationale demande de déterminer le débit d’utilisation et les débits limites, en

plus de la vérification de leur aptitude à fournir en permanence un débit constant à 3 % près;

g) D.12 augmente de 10 % à 15 % la résolution acceptable d’un CAP;
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 11171:2016(F)

h) E.3 exige l’emploi de poudre NIST RM 8632 pour vérifier la précision de comptage. L’utilisation

d’ISO UFTD n’est plus acceptée;
i) l’Annexe H explique désormais comment tracer la courbe d’étalonnage.
Elle incorpore également le Rectificatif technique ISO 11171:2010/Cor.1:2001.
© ISO 2016 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO/FDIS 11171:2016(F)
Introduction

Dans les systèmes de transmissions hydrauliques, l’énergie est transmise et commandée par

l’intermédiaire d’un liquide sous pression circulant en circuit fermé. Ce fluide est à la fois un lubrifiant

et un milieu de transmission de l’énergie. La fiabilité de fonctionnement d’un système exige un contrôle

des contaminants présents dans le fluide. La quantification et la qualification des contaminants

particulaires d’un échantillon de fluide requièrent que son prélèvement et la mesure de la distribution

granulométrique et de la concentration des contaminants soient réalisés avec soin et précision.

Les compteurs automatiques de particules (CAP) en suspension dans les liquides sont des moyens

reconnus de détermination de la concentration et de la distribution granulométrique des contaminants

particulaires. La précision de chaque CAP est établie par étalonnage.

La présente Norme internationale définit un mode opératoire d’étalonnage normalisé recommandé

permettant de déterminer la précision de l’analyse granulométrique et du comptage de particules.

L’étalonnage dimensionnel primaire est réalisé avec des suspensions NIST SRM 2806 ayant une

distribution granulométrique certifiée par le National Institute of Standards and Technology (NIST)

des États-Unis. Une méthode d’étalonnage secondaire, assurant la traçabilité au NIST, utilise des

suspensions d’ISO MTD qui sont soumises à une analyse séparée au moyen d’un CAP étalonné selon

la méthode primaire. Les concentrations limites sont déterminées en effectuant une série de dilutions

d’une suspension concentrée. Les limites de fonctionnement et de performances sont également établies

à l’aide de la présente Norme internationale.
vi © ISO 2016 – Tous droits réservés
---------------------- Page: 6 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 11171:2016(F)
Transmissions hydrauliques — Étalonnage des compteurs
automatiques de particules en suspension dans les
liquides
1 Domaine d’application

La présente Norme internationale spécifie des modes opératoires portant sur les aspects suivants:

a) l’étalonnage dimensionnel primaire, la résolution des capteurs et les performances de comptage des

compteurs automatiques de particules (CAP) en suspension dans les liquides capables d’analyser

des échantillons en flacon;

b) l’étalonnage dimensionnel secondaire avec des suspensions vérifiées au moyen d’un CAP ayant fait

l’objet d’un étalonnage primaire;
c) l’établissement de limites acceptables de fonctionnement et de performances;

d) la vérification des performances du détecteur de particules en utilisant de la poudre d’essai

tronquée;
e) la détermination des limites de coïncidence et de débit.
2 Références normatives

Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à

l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 3722, Transmissions hydrauliques — Flacons de prélèvement — Homologation et contrôle des méthodes

de nettoyage.
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire.

ISO 12103-1, Véhicules routiers — Poussière pour l’essai des filtres — Partie 1: Poussière d’essai d’Arizona.

ISO 16889, Transmissions hydrauliques — Filtres — Évaluation des performances par la méthode de

filtration en circuit fermé.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 ainsi que les

suivants s’appliquent.
3.1
compteur automatique de particules
CAP

instrument qui compte automatiquement et dimensionne les particules individuelles en suspension

dans un fluide, reposant généralement sur les principes de la diffusion ou de l’absorption de lumière

Note 1 à l’article: Un CAP est constitué, au minimum, d’un détecteur de particules, d’un dispositif permettant de

fournir un volume connu d’échantillon au capteur à un débit régulé, d’un processeur de signal, d’un analyseur qui

transforme les tailles des particules individuelles fournies par le capteur en une distribution granulométrique, et

d’un afficheur des résultats de distribution granulométrique de l’échantillon.
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO/FDIS 11171:2016(F)
3.2
niveau de bruit de fond

réglage minimum de la tension du CAP pour lequel la fréquence observée de comptage des impulsions

ne dépasse pas 60 comptages/min du fait de parasites en l’absence de débit dans le volume de détection

3.3
volume de détection

partie de la zone éclairée du capteur traversée par le flux de fluide et d’où le système optique capte

la lumière
3.4
résolution

mesure de l’aptitude d’un CAP à différencier des particules de tailles similaires mais différentes

3.5
limite d’erreur de coïncidence

concentration maximale en NIST RM 8632 qu’un CAP peut compter avec moins de 5 % d’erreur due à la

présence simultanée de plusieurs particules dans le volume de détection
3.6
débit d’utilisation

débit traversant le capteur pendant l’étalonnage dimensionnel et l’analyse des échantillons

3.7
taille des particules

diamètre des particules de surface projetée équivalente, déterminé par microscopie électronique à

balayage ou déterminé avec un compteur optique étalonné de particules en suspension dans les liquides

Note 1 à l’article: Sauf indication contraire, un CAP utilisé pour déterminer la taille des particules est étalonné

conformément à la présente Norme internationale.

Note 2 à l’article: Le NIST utilise la microscopie électronique à balayage afin de déterminer le diamètre des

particules de surface projetée équivalente dans ses matériaux de référence.
3.8
distribution granulométrique

concentration en nombre de particules, exprimée en fonction de la taille des particules

3.9
étalonnage primaire

étalonnage dimensionnel réalisé en utilisant le matériau de référence normalisé NIST 2806

Note 1 à l’article: Le mode opératoire est spécifié à l’Article 6.

Note 2 à l’article: Des détails sur le matériau de référence normalisé NIST 2806 sont donnés en 4.4.

3.10
étalonnage secondaire
étalonnage dimensionnel réalisé en utilisant des suspensions d’étalonnage

Note 1 à l’article: Le mode opératoire est spécifié à l’Article 6 et les suspensions d’étalonnage sont préparées

conformément à l’Annexe F.
4 Matériaux et équipement

4.1 Billes de latex (polystyrène expansé), presque monodispersées, en suspension aqueuse. Les

billes de latex (polystyrène expansé) d’un diamètre nominal de 10 µm sont requises dans l’Annexe D

pour la détermination de la résolution, et les billes de latex (polystyrène expansé) d’autres diamètres

nominaux, supérieurs à 50 µm, sont requises à l’Article 6 si l’étalonnage dimensionnel concerne des

particules de 50 µm et plus. Dans certains cas, il peut également être utile d’ajouter des billes de latex

2 © ISO 2016 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO/FDIS 11171:2016(F)

d’autres tailles. Néanmoins, le coefficient de variation de chaque taille de bille de latex (polystyrène

expansé) doit être inférieur à 5 %. Le fournisseur des billes de latex (polystyrène expansé) doit fournir

avec chaque lot un certificat d’analyse indiquant que la taille de particules des billes a été déterminée en

utilisant des techniques raccordées à des étalons nationaux ou internationaux.

Après ouverture, les suspensions de billes de latex (polystyrène expansé) doivent être utilisées dans un

délai de trois mois, à moins que la distribution granulométrique et la propreté de la suspension aient

été vérifiées.

NOTE 1 La distribution granulométrique et la propreté des billes de latex (polystyrène expansé) peuvent être

vérifiées en appliquant la méthode décrite en D.13.

NOTE 2 La durée de conservation des billes de latex (polystyrène expansé) en suspension aqueuse est limitée.

Elle dépend d’un certain nombre de facteurs, notamment la température et la contamination microbienne de la

suspension.

4.2 Fluide de dilution propre, se composant du fluide d’essai utilisé dans l’ISO 16889 et d’un additif

antistatique donnant une conductivité de 2 500 pS/m ± 1 000 pS/m à température ambiante. Le fluide

doit contenir moins de 0,5 % de particules de tailles égales ou supérieures aux plus petites tailles

d’intérêt que l’on s’attend à trouver dans les échantillons.

4.3 Fluide de dilution propre aérosol OT, pour déterminer la résolution du capteur à l’Annexe D (le

fluide de dilution propre décrit en 4.2 étant utilisé pour toutes les autres opérations de la présente Norme

internationale). Il est préparé à partir d’une solution concentrée obtenue en ajoutant 120 g d’aérosol OT

à chaque litre de fluide de dilution propre (4.2). Chauffer la solution concentrée à environ 60 °C et le

remuer jusqu’à dissolution complète de l’aérosol OT. Préparer le fluide de dilution aérosol OT en diluant

la solution concentrée avec le fluide de dilution propre (4.2) pour obtenir une concentration finale de

12 g d’aérosol OT par litre. Les niveaux de propreté du fluide de dilution propre aérosol OT doivent être

identiques à ceux du fluide de dilution décrit en 4.2.

ATTENTION — Prendre les précautions de sécurité de manipulation et d’utilisation décrites sur

la fiche de sécurité des matériaux (fiche disponible auprès du fournisseur d’aérosol OT).

L’aérosol OT (dioctylsulfosuccinate, sel de sodium) est une substance solide paraffineuse hygroscopique.

S’il est humide ou a absorbé de l’eau avant utilisation, le sécher pendant au moins 18 h à environ 150 °C.

4.4 Suspension d’étalonnage primaire de matériau de référence normalisé NIST 2806x

(SRM 2806x), où x est la lettre utilisée par le NIST pour désigner le numéro de lot de la suspension

d’étalonnage primaire certifiée, disponible auprès du NIST. Pour les étalonnages primaires, le SRM 2806

doit être utilisé.

NOTE L’ISO/TR 16144 décrit les modes opératoires utilisés afin de certifier le matériau de référence

normalisé SRM 2806.

4.5 Poudre de référence NIST 8631 (RM 8631), préparée par séchage pendant au moins 18 h à une

température comprise entre 110 °C et 150 °C, nécessaire si un étalonnage secondaire doit être réalisé

(voir 6.1).

4.6 Poudre d’essai moyenne ISO (MTD) conforme à l’ISO 12103-1, séchée pendant au moins 18 h à

une température comprise entre 110 °C et 150 °C avant emploi.

4.7 Poudre de référence NIST 8632 (RM 8632), préparée par séchage pendant au moins 18 h à une

température comprise entre 110 °C et 150 °C avant emploi, si nécessaire à la détermination de la limite

d’erreur de coïncidence ou dans les Annexes B, C et E.

NOTE Les matériaux de référence spécifiés en 4.4, 4.5, 4.6 et 4.7 sont créés à l’aide de documents « vivants »

modifiables pendant la production de nouveaux lots. Les utilisateurs de la présente Norme internationale sont

encouragés à s’assurer d’utiliser le dernier lot disponible.
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO/FDIS 11171:2016(F)

4.8 Compteur automatique de particules (CAP) en suspension dans les liquides, avec passeur

d’échantillon en flacon.

4.9 Flacons de prélèvement propres, qui ferment (bouchons de flacon appropriés, par exemple), et

verrerie volumétrique, au moins de classe B. Les niveaux de propreté des flacons, des bouchons et de

la verrerie doivent être inférieurs à 0,5 % du nombre de particules (plus grand que la plus petite taille

d’intérêt) que l’on s’attend à trouver dans les échantillons. Les niveaux de propreté doivent être vérifiés

selon l’ISO 3722.

4.10 Agitateur mécanique, tel qu’un agitateur à peintures ou de laboratoire, à même de disperser les

suspensions.
2 2

4.11 Bain à ultrasons, ayant une puissance volumique comprise entre 3 000 W/m et 10 000 W/m de

surface de fond.
4.12 Papier graphique arithmétique ou logiciel informatique de tracé graphique.
4.13 Papier graphique logarithmique ou logiciel informatique de tracé graphique.

4.14 Balance d’analyse ou électronique répondant au minimum aux spécifications suivantes:

a) lisibilité: 0,05 mg;
b) précision (concordance avec la masse réelle): ± 0,05 mg;
c) fidélité (répétabilité): ± 0,05 mg;

d) portes avant et latérales et couvercle pour éliminer l’effet des courants d’air.

5 Succession des opérations d’étalonnage des CAP

5.1 La Figure 1 donne la séquence recommandée d’étapes à suivre pour effectuer l’étalonnage complet

d’un nouveau CAP. Appliquer les modes opératoires du présent article à réception d’un nouveau CAP ou

à la suite de la réparation ou d’un nouveau réglage d’un CAP ou d’un capteur (voir Tableau 1). Passer à

l’Article 6 si aucune réparation ou aucun nouveau réglage du CAP ou du capteur n’a été effectué, si aucune

modification perceptible des caractéristiques de fonctionnement ne s’est produite depuis le dernier

étalonnage dimensionnel, ou si les modes opératoires des Annexes A, B, C, D et E ont déjà été réalisés sur

le CAP et que les résultats ont été documentés. L’ordre précis des Annexes et des Articles spécifiés à la

Figure 1 et dans le Tableau 1 est une recommandation. L’opérateur peut suivre un ordre différent, tant

que toutes les étapes requises sont réalisées.

NOTE 1 Les Annexes A, B, C et D peuvent être réalisées par un laboratoire individuel ou par le fabricant du

CAP avant livraison.

Une modification des caractéristiques de fonctionnement du CAP peut être détectée par plusieurs

méthodes distinctes, notamment (liste non exhaustive):

a) étude des résultats de comptage de particules sur des échantillons de contrôle prélevés dans

le temps et d’une carte de contrôle de processus statistique, par exemple une carte de plage de

mouvements d’individus (IMR), pour détecter les modifications significatives de l’étalonnage;

b) comparaison des courbes d’étalonnage dans le temps pour détecter une modification significative

de l’étalonnage;

c) retour du CAP au fabricant pour évaluation et analyse de la modification de l’étalonnage;

d) analyse d’une suspension d’étalonnage primaire ou secondaire conformément à 6.2 et 6.3,

puis comparaison des données de concentration en particules ainsi obtenues à la distribution

4 © ISO 2016 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO/FDIS 11171:2016(F)

granulométrique de l’échantillon. Si les résultats concordent avec les limites de D maximale

admissible données dans le Tableau C.2, l’aptitude du CAP à dimensionner et compter les

particules n’a pas été affectée de manière significative. En cas de non-concordance des résultats,

une modification significative s’est produite et l’opérateur doit procéder comme indiqué dans le

Tableau 1;

e) analyse d’une suspension d’étalonnage primaire ou secondaire et des données obtenues tel que

décrit en d), puis en analysant un échantillon d’ISO UFTD préparé conformément à l’Annexe A et en

comparant les données de concentration en particules ainsi obtenues aux limites indiquées dans le

Tableau A.1. Si les résultats sont dans les limites du Tableau A.1, l’aptitude du CAP à dimensionner

et compter les particules n’a pas été affectée de manière significative. En cas de non-conformité des

résultats avec les limites du Tableau A.1, le CAP a subi une modification significative et l’opérateur

doit procéder comme indiqué dans le Tableau A.1.

NOTE 2 Pour les besoins du présent article, la réparation ou le nouveau réglage d’un CAP font référence

aux opérations d’entretien courant ou de réparation affectant l’aptitude du CAP à dimensionner et compter les

particules avec précision.

En cas de réglage, réparation ou remplacement de la source lumineuse ou d’une partie du système

optique, les modes opératoires de l’Article 6 et des Annexes A, B, D et E doivent être répétés.

En cas de réglage, réparation ou remplacement du capteur ou de l’électronique de comptage, les modes

opératoires de l’Article 6 et des Annexes A, B, C, D et E doivent être répétés.

En cas de réparation, remplacement ou nouveau réglage du système de mesure du volume, les modes

opératoires de l’Annexe A doivent être répétés.

Il est inutile de répéter ces modes opératoires à la suite d’un nettoyage normal, de la fixation de câbles

ou d’un équipement périphérique, du remplacement de tuyauteries ou de raccords ou de toute autre

opération n’entraînant pas le démontage du CAP, du capteur ou du système de mesure de volume.

5.2 Effectuer le contrôle préliminaire du CAP, y compris la précision du volume, conformément à

l’Annexe A.

5.3 Déterminer les limites d’erreur de coïncidence du CAP conformément à l’Annexe B.

5.4 Effectuer l’étalonnage dimensionnel conformément à l’Article 6.
5.5 Déterminer les débits limites du CAP conformément à l’Annexe C.
5.6 Déterminer la résolution du CAP conformément à l’Annexe D.
5.7 Vérifier la précision du comptage de particules conformément à l’Annexe E.

5.8 Pour satisfaire aux exigences de la présente Norme internationale, le CAP doit:

a) être étalonné conformément à 5.4;

b) être conforme aux spécifications de précision de volume, de résolution et de performances du

capteur déterminées en 5.2, 5.6 et 5.7;

c) fonctionner en utilisant la courbe d’étalonnage déterminée en 5.4 dans les limites d’erreurs de

coïncidence et de débit déterminées en 5.3 et 5.5.
© ISO 2016 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO/FDIS 11171:2016(F)
Figure 1 — Succession des opérations d’étalonnage des CAP
6 © ISO 2016 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO/FDIS 11171:2016(F)
Tableau 1 — Planning des opérations d’étalonnage des CAP
Article et Annexes pertinents de la présente Norme internationale
Article 6 Annexe A Annexe B Annexe C Annexe D Annexe E
Contrôle Limites
État du CAP
Étalonnage
prélimi- d’erreur Débits
dimension- Résolution Précision
naire de coïnci- limites
nel
du CAP dence
Nouveau CAP ou CAP exis-
tant non étalonné confor-
x x x x x x
mément à la présente
Norme internationale
Dernier étalonnage effec-
tué il y a plus de 6 mois à x — — — — —
12 mois
Étalonnage soupçonné
d’avoir changé de manière x — — — — —
significative
Réparation ou nouveau
réglage du système op-
x x x — x x
tique (y compris la source
lumineuse)
Réparation ou nouveau
réglage du capteur ou de x x x x x x
l’électronique de comptage
Réparation ou nouveau
réglage des organes de
mesure de volume (par
— x — — — —
exemple débitmètre,
burette, détecteurs de
niveau)
Nettoyage du capteur Aucune action nécessaire
Fixation de câbles ou
d’équipements périphé- Aucune action nécessaire
riques
Remplacement de tuyaute-
Aucune action nécessaire
ries ou de raccords
Opération n’entraînant pas
le démontage du CAP, du
Aucune action nécessaire
capteur ou du système de
mesure du volume

La réparation ou le nouveau réglage font uniquement référence aux opérations d’entretien courant ou de réparation

affectant l’aptitude du CAP à dimensionner et compter les particules avec précision. Pour vérifier l’aptitude d’un CAP à

dimensionner et compter les particules avec précision, analyser une suspension d’étalonnage primaire ou secondaire

conformément à 6.2 et 6.3, puis comparer les données de concentration en particules ainsi obtenues à la distribution

granulométrique de l’échantillon. Si les résultats concordent avec les limites de D maximale admissible du Tableau C.2,

l’aptitude du CAP à dimensionner et compter les particules n’a pas été affectée de manière significative. En cas de non-

concordance des résu
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
