Chimneys - General requirements

This draft European Standard specifies requirements and the basic performance criteria for chimneys, flue liners, connecting flue pipes, fittings and accessories, used to convey the products of combustion from combustion appliances to the outside atmosphere. This draft European Standard is to be used as a reference for all product standards of CEN/TC 166.
This draft European Standard specifies sootfire resistant chimneys, flue liners, connecting flue pipes, fittings and accessories for combustion appliances burning solid, liquid and gaseous fuels and non-sootfire resistant chimneys, flue liners, connecting flue pipes, fittings and accessories for combustion appliances burning liquid and gaseous fuels only. It also specifies sootfire safe accessories for combustion appliances burning solid, liquid and gaseous fuels.
NOTE 1   This means that chimneys, flue liners, connecting flue pipes, fittings and accessories designated "O" are not suitable for combustion appliances burning solid fuel.
This draft European Standard also identifies minimum requirements for marking, manufacturer's instructions, product information and provides guidance for the attestation and verification of constancy of performance (AVCP).
This draft European Standard does not apply to structurally independent chimneys and custom-built chimneys consisting of non-CE-marked components.
NOTE 2   This draft European Standard can be used as a basis for the specifications of products covered by a European Technical Assessment.
NOTE 3   All product standards drafted by Technical Committee CEN/TC 166 are based on the Mandate M/105.

Abgasanlagen - Allgemeine Anforderungen

Dieses Dokument legt Anforderungen und grundlegende Leistungskriterien für Abgasanlagen, Innenrohre, Verbindungsstücke, Bauteile und Zubehörteile fest, die Verbrennungsprodukte von einer Verbrennungseinrichtung an die Außenatmosphäre abführen. Dieses Dokument ist als Bezugsdokument für alle Produktnormen von CEN/TC 166 zu verwenden.
Dieses Dokument spezifiziert rußbrandbeständige Abgasanlagen, Innenrohre, Verbindungsstücke, Formstücke und Zubehörteile für Verbrennungseinrichtungen zur Verbrennung fester, flüssiger und gasförmiger Brennstoffe, sowie nicht rußbrandbeständiger Abgasanlagen, Innenrohre, Verbindungsstücke, Bauteile und Zubehörteile für Verbrennungseinrichtungen nur zur Verbrennung flüssiger und gasförmiger Brennstoffe. Es spezifiziert außerdem rußbrandsichere Zubehörteile für Verbrennungseinrichtungen zur Verbrennung fester, flüssiger und gasförmiger Brennstoffe.
ANMERKUNG 1   Dies bedeutet, dass Abgasanlagen, Innenrohre, Verbindungsstücke und Bauteile, die nicht rußbrandbeständig sind, sowie Zubehörteile, die nicht rußbrandbeständig oder rußbrandsicher sind, nicht für Verbrennungseinrichtungen geeignet sind, in denen feste Brennstoffe verbrannt werden
Dieses Dokument identifiziert außerdem die Mindestanforderungen bezüglich Kennzeichnung, Anleitungen und Produktinformationen und stellt einen Leitfaden für die Bewertung und Überprüfung der Leistungsbeständigkeit (AVCP) des Produkts dar.
Dieses Dokument gilt nicht für freistehende Abgasanlagen und Montage-Abgasanlagen, die aus nicht CE gekennzeichneten Bauteilen bestehen.
ANMERKUNG 2   Dieses Dokument kann auch als Grundlage für die Spezifikationen von Produkten dienen, die Gegenstand einer europäischen technischen Bewertung sind.
ANMERKUNG 3   Alle Produktnormen, die vom Technischen Komitee CEN/TC 166 erarbeitet wurden, basieren auf dem Mandat M/105.

Conduits de fumée - Exigences générales

Le présent document spécifie les exigences générales ainsi que les critères fondamentaux de performance
applicables aux conduits de fumée, tubages, conduits de raccordement, composants et accessoires utilisés
pour évacuer vers l’extérieur les produits de combustion des appareils de combustion. Le présent
document doit servir de norme de référence pour toutes les normes de produits élaborées par le
CEN/TC 166.
Le présent document spécifie les conduits de fumée, les tubages, les conduits de raccordement, les autres
éléments de conduit et les accessoires résistants au feu de cheminée pour les appareils de combustion à
combustibles solides, liquides et gazeux ainsi que les conduits, les tubages, les conduits de raccordement,
les composants et les accessoires non résistants au feu de cheminée pour les appareils de combustion à
combustibles liquides et gazeux uniquement. Il spécifie également des accessoires compatibles feu de
cheminée pour les appareils de combustion à combustibles solides, liquides et gazeux.
NOTE 1 Cela signifie que les conduits de fumée, les tubages, les conduits de raccordement et les composants non
résistants au feu de cheminée et les accessoires non résistants au feu de cheminée ou non compatibles feu de
cheminée ne sont pas appropriés pour des appareils de combustion à combustible solide.
Le présent document fixe également les exigences minimales relatives au marquage, aux instructions, aux
informations relatives au produit et fournit des lignes directrices pour l’évaluation et la vérification de la
constance des performances (EVCP).
Le présent document ne s’applique pas aux conduits de fumée autoporteurs ni aux conduits de fumée
construits sur site ne portant pas le marquage CE.
NOTE 2 Le présent document peut servir de référence pour les spécifications de produits couverts par un
Agrément technique européen.
NOTE 3 Toutes les normes de produits élaborées par le comité technique CEN/TC 166 sont basées sur le
Mandat M/105.

Dimovodne naprave - Splošne zahteve

Ta osnutek evropskega standarda določa zahteva in osnovna merila učinkovitosti za dimovodne naprave, tuljave, dimniške priključke, fitinge in dodatke, ki se uporabljajo za odvajanje produktov zgorevanja iz zgorevalnih naprav v ozračje. Ta osnutek evropskega standarda se uporablja kot referenca za vse standarde za izdelke CEN/TC 166.
Ta osnutek evropskega standarda določa dimovodne naprave, ki so odporne proti požaru saj, tuljave, dimniške priključke, fitinge in dodatke za zgorevalne naprave na trda, tekoča ali plinska goriva in dimovodne naprave, ki niso odporne proti požaru saj, tuljave, dimniške priključke, fitinge in dodatke za zgorevalne naprave za izključno tekoča in plinska goriva. Določa tudi dodatke, ki so odporni proti požaru saj, za zgorevalne naprave na trda, tekoča in plinska goriva.
OPOMBA 1:   To pomeni, da dimovodne naprave, tuljave, dimniški priključki, fitingi in dodatki, označeni z »O«, niso primerni za zgorevalne naprave na trda goriva.
Ta osnutek evropskega standarda opredeljuje tudi minimalne zahteve za označevanje, navodila proizvajalca in informacije o izdelku ter podaja smernice za potrjevanje in preverjanje nespremenljivosti lastnosti (AVCP).
Ta osnutek evropskega standarda se ne uporablja za konstrukcijsko neodvisne dimovodne naprave in dimovodne naprave, izdelane po meri, iz sestavnih delov, ki nimajo oznake CE.
OPOMBA 2:   Ta osnutek evropskega standarda se lahko uporabi kot osnova za specifikacije izdelkov, ki jih zajema evropska tehnična ocena.
OPOMBA 3:   Vsi standardi za izdelek, ki jih je pripravil tehnični odbor CEN/TC 166, so osnovani na mandatu M/105.

General Information

Status
Published
Public Enquiry End Date
29-May-2017
Publication Date
10-Jun-2019
Technical Committee
Current Stage
6100 - Translation of adopted SIST standards (Adopted Project)
Start Date
30-Sep-2020
Due Date
29-Sep-2021
Completion Date
27-May-2021

RELATIONS

Buy Standard

Standard
SIST EN 1443:2019
English language
45 pages
sale 10% off
Preview
sale 10% off
Preview

e-Library read for
1 day
Standard – translation
SIST EN 1443:2019
Slovenian language
42 pages
sale 10% off
Preview
sale 10% off
Preview

e-Library read for
1 day

Standards Content (sample)

SLOVENSKI STANDARD
SIST EN 1443:2019
01-julij-2019
Nadomešča:
SIST EN 1443:2003
Dimovodne naprave - Splošne zahteve
Chimneys - General requirements
Abgasanlagen - Allgemeine Anforderungen
Conduits de fumée - Exigences générales
Ta slovenski standard je istoveten z: EN 1443:2019
ICS:
91.060.40 Dimniki, jaški, kanali Chimneys, shafts, ducts
SIST EN 1443:2019 en

2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------
SIST EN 1443:2019
---------------------- Page: 2 ----------------------
SIST EN 1443:2019
EN 1443
EUROPEAN STANDARD
NORME EUROPÉENNE
April 2019
EUROPÄISCHE NORM
ICS 91.060.40 Supersedes EN 1443:2003
English Version
Chimneys - General requirements
Conduits de fumée - Exigences générales Abgasanlagen - Allgemeine Anforderungen
This European Standard was approved by CEN on 30 December 2018.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this

European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references

concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN

member.

This European Standard exists in three official versions (English, French, German). A version in any other language made by

translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management

Centre has the same status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,

Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania,

Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,

Turkey and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels

© 2019 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 1443:2019 E

worldwide for CEN national Members.
---------------------- Page: 3 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)

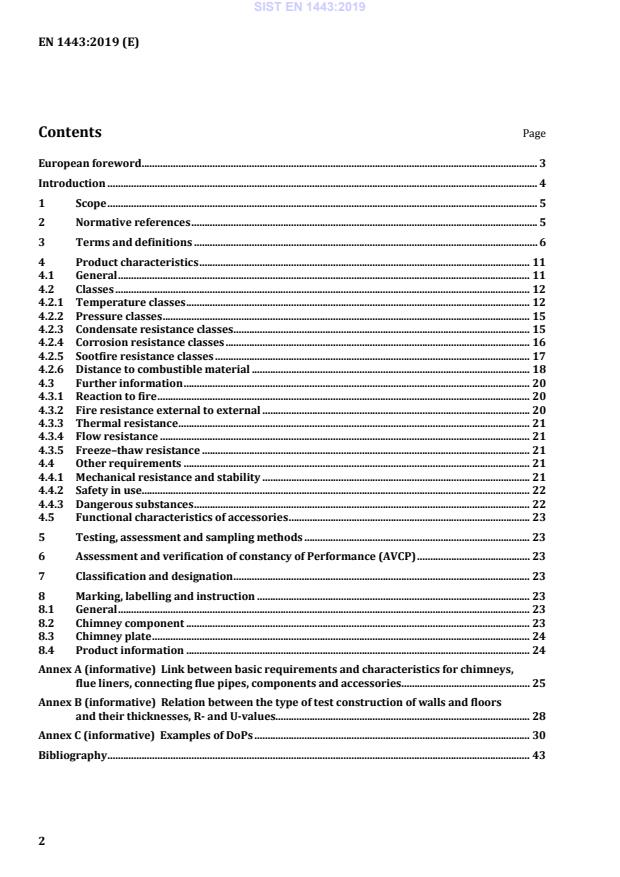

Contents Page

European foreword ....................................................................................................................................................... 3

Introduction .................................................................................................................................................................... 4

1 Scope .................................................................................................................................................................... 5

2 Normative references .................................................................................................................................... 5

3 Terms and definitions ................................................................................................................................... 6

4 Product characteristics .............................................................................................................................. 11

4.1 General ............................................................................................................................................................. 11

4.2 Classes .............................................................................................................................................................. 12

4.2.1 Temperature classes ................................................................................................................................... 12

4.2.2 Pressure classes ............................................................................................................................................ 15

4.2.3 Condensate resistance classes ................................................................................................................. 15

4.2.4 Corrosion resistance classes .................................................................................................................... 16

4.2.5 Sootfire resistance classes ........................................................................................................................ 17

4.2.6 Distance to combustible material .......................................................................................................... 18

4.3 Further information .................................................................................................................................... 20

4.3.1 Reaction to fire .............................................................................................................................................. 20

4.3.2 Fire resistance external to external ...................................................................................................... 20

4.3.3 Thermal resistance ...................................................................................................................................... 21

4.3.4 Flow resistance ............................................................................................................................................. 21

4.3.5 Freeze–thaw resistance ............................................................................................................................. 21

4.4 Other requirements .................................................................................................................................... 21

4.4.1 Mechanical resistance and stability ...................................................................................................... 21

4.4.2 Safety in use.................................................................................................................................................... 22

4.4.3 Dangerous substances ................................................................................................................................ 22

4.5 Functional characteristics of accessories ............................................................................................ 23

5 Testing, assessment and sampling methods ...................................................................................... 23

6 Assessment and verification of constancy of Performance (AVCP) ........................................... 23

7 Classification and designation ................................................................................................................. 23

8 Marking, labelling and instruction ........................................................................................................ 23

8.1 General ............................................................................................................................................................. 23

8.2 Chimney component ................................................................................................................................... 23

8.3 Chimney plate ................................................................................................................................................ 24

8.4 Product information ................................................................................................................................... 24

Annex A (informative) Link between basic requirements and characteristics for chimneys,

flue liners, connecting flue pipes, components and accessories ................................................. 25

Annex B (informative) Relation between the type of test construction of walls and floors

and their thicknesses, R- and U-values................................................................................................. 28

Annex C (informative) Examples of DoPs ......................................................................................................... 30

Bibliography ................................................................................................................................................................. 43

---------------------- Page: 4 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
European foreword

This document (EN 1443:2019) has been prepared by Technical Committee CEN/TC 166 “Chimneys”, the

secretariat of which is held by ASI.

This document shall be given the status of a national standard, either by publication of an identical text

or by endorsement, at the latest by October 2019, and conflicting national standards shall be withdrawn

at the latest by October 2019.

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. CEN shall not be held responsible for identifying any or all such patent rights.

This document supersedes EN 1443:2003.
The main changes with respect to the previous edition are:
a) updated normative references;
b) revised terms and definitions;

c) adaption of the changes made in the revision of EN 13216-1 – incorporation of a table with types of

test structure;
d) tables for corrosion resistance classes and pressure classes revised;

e) new table “Hot gas velocity as a function of test temperature T and diameter of the test chimney”;

f) incorporation of examples of DoPs and CE-marking for different chimney components.

A list of standards and draft standards drafted by CEN/TC 166, as well as relevant standards of associated

Technical Committees is given in the “Bibliography”.

According to the CEN-CENELEC Internal Regulations, the national standards organisations of the

following countries are bound to implement this document: Austria, Belgium, Bulgaria, Croatia, Cyprus,

Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia, France, Germany,

Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,

Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and the United

Kingdom.
---------------------- Page: 5 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
Introduction

The development of combustion appliances which has progressed in the recent years due to the need of

saving energy and protecting the environment was paralleled by technical development of chimneys.

Therefore, new additional requirements for chimneys are necessary, e.g. operation with positive

pressure, operation with the formation of condensate.
Chimneys consist of different components which can be assembled, e.g. either:

— as system chimneys, that are installed using a combination of compatible chimney components,

obtained or specified as a kit from one manufacturing source with product responsibility for the

whole chimney, or

— as custom-built chimneys, that are installed or built on-site in accordance with a design document or

local building regulations, using a combination of compatible chimney components that can be from

one or more sources.

This document covers both cases. Annex A lists the relevant performance requirements for system

chimneys and custom-built chimneys.

This document specifies a designation scheme for chimneys which considers combinations between

combustion appliance and chimney. This scheme takes into account, for example, different climatic

conditions, different fuels, and different building parameters.

The ability of a chimney to prevent ignition of adjacent combustible materials and to prevent the spread

of fire to adjacent areas within a building is included.

The first edition of this document was dated June 1999. In the meantime the Mandate under the

Construction Product Directive (CPD) for chimneys (M/105) was published and some European

Standards concerning the test of fire spread were published. Therefore the document has been revised in

accordance with the Construction Products Regulation (CPR), and the changes in this version cover the

requirements of the new regulation.
---------------------- Page: 6 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
1 Scope

This document specifies requirements and the basic performance criteria for chimneys, flue liners,

connecting flue pipes, components and accessories used to convey the products of combustion from

combustion appliances to the outside atmosphere. This document is to be used as a reference for all

product standards of CEN/TC 166.

This document specifies sootfire resistant chimneys, flue liners, connecting flue pipes, fittings and

accessories for combustion appliances burning solid, liquid and gaseous fuels and non-sootfire resistant

chimneys, flue liners, connecting flue pipes, components and accessories for combustion appliances

burning liquid and gaseous fuels only. It also specifies sootfire safe accessories for combustion appliances

burning solid, liquid and gaseous fuels.

NOTE 1 This means that chimneys, flue liners, connecting flue pipes and components which are non-sootfire

resistant and accessories which are non-sootfire resistant or non-sootfire safe are not suitable for combustion

appliances burning solid fuel.

This document also identifies minimum requirements for marking, instructions, product information and

provides guidance for the assessment and verification of constancy of performance (AVCP).

This document does not apply to structurally independent chimneys and custom-built chimneys

consisting of non-CE-marked components.

NOTE 2 This document can be used as a basis for the specifications of products covered by a European Technical

Assessment.

NOTE 3 All product standards drafted by Technical Committee CEN/TC 166 are based on the Mandate M/105.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

EN 1366-13:—1, Fire resistance tests for service installations — Part 13: Chimneys

EN 13216-1, Chimneys - Test methods for system chimneys — Part 1: General test methods

EN 13384-1:2015, Chimneys — Thermal and fluid dynamic calculation methods — Part 1: Chimneys

serving one heating appliance

EN ISO 17225-1:2014, Solid biofuels - Fuel specifications and classes — Part 1: General requirements

(ISO 17225-1:2014)

EN ISO 17225-2:2014, Solid biofuels — Fuel specifications and classes — Part 2: Graded wood pellets

(ISO 17225-2:2014)

EN ISO 17225-3:2014, Solid biofuels — Fuel specifications and classes — Part 3: Graded wood briquettes

(ISO 17225-3:2014)

EN ISO 17225-4:2014, Solid biofuels — Fuel specifications and classes — Part 4: Graded wood chips

(ISO 17225-4:2014)

EN ISO 17225-5:2014, Solid biofuels - Fuel specifications and classes - Part 5: Graded firewood

(ISO 17225-5:2014)
---------------------- Page: 7 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

• IEC Electropedia: available at http://www.electropedia.org/
• ISO Online browsing platform: available at http://www.iso.org/obp
Key
1 chimney 7 chimney section
2 flue 8 multi-wall chimney
3 flue liner 9 chimney fitting
4 thermal insulation 10 connecting flue pipe
5 outer wall 11 combustion appliance
6 enclosure 12 accessory
Figure 1 — Chimney components and chimney accessories
---------------------- Page: 8 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
3.1
combustion appliance

unit generating products of combustion which need to be conveyed to the outside atmosphere

Note 1 to entry: E.g. heating appliances, cooking appliances, motors, CHPs (en: combined heat power).

3.2
flue
passage for conveying the products of combustion to the outside atmosphere
3.3
flue gas
gaseous portion of the products of combustion conveyed in a flue
3.4
products of combustion

products resulting from the combustion of fuel (gaseous, liquid and solid constituents)

3.5
chimney

structure consisting of a wall or walls enclosing a flue or flues conveying the products of combustion into

the outside atmosphere

Note 1 to entry: The generic word “chimney”, when used in this document, refers to chimneys used to convey the

products of combustion from any combustion appliance to the outside atmosphere, and thus includes all other

terms of common use, such as: vents, flues, shafts, exhaust systems, flue ducts, etc.

3.6
flue liner

rigid or flexible inner wall of a chimney consisting of components the surface of which is in contact with

products of combustion
3.7
flue liner kit

flue liner that is installed using a combination of compatible flue liner components, obtained or specified

as a kit from one manufacturing source with product responsibility for the whole flue liner including all

its components
Note 1 to entry: A flue liner kit is not considered a system chimney.
3.8
connecting flue pipe

component or components connecting the combustion appliance outlet and the chimney

3.9
component
any part of a chimney, of a flue liner or of a connecting flue pipe
3.10
section

straight chimney component of a flue liner or of a connecting flue pipe, conveying products of combustion

---------------------- Page: 9 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
3.11
fitting

component of a chimney, of a flue liner or of a connecting flue pipe conveying products of combustion

except a section
3.12
accessory

additional flue gas carrying component added to a chimney or a connecting flue pipe to perform a

particular function
3.13
support

component of a chimney, a flue liner or a connecting flue pipe used to fix, or transfer the load of

components to structural elements
Note 1 to entry: Structural elements can be a building, a mast, etc.
3.14
terminal
component installed at the outlet of a chimney or a flue liner

Note 1 to entry: There are terminals only for decorative purposes or terminals intended for specified

performances.
3.15
joint
connection between two components
3.16
balanced flue chimney

chimney comprising separate ducts for air supply and flue gas in concentric or parallel arrangement

where the inlet of the air supply duct is adjacent to the outlet of the flue and the inlet and outlet being so

positioned that wind effects are substantially balanced
3.17
single-wall chimney
chimney with only one wall
3.18
multi-wall chimney
chimney consisting of a flue liner and at least one additional wall
3.19
system chimney

chimney that is installed using a combination of compatible chimney components, obtained or specified

as a kit from one manufacturing source with product responsibility for the whole chimney

3.20
custom-built chimney

chimney that is installed or built on-site using a combination of compatible components that may be from

one or different sources
---------------------- Page: 10 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
3.21
relining
process of renovating or replacing the flue liner of a chimney
3.22
outer wall

external wall of a chimney from the surface of which the distance to combustible is measured

3.23
enclosure
additional structure, combustible or non-combustible, built around a chimney

Note 1 to entry: An enclosure which is specified as a part of the chimney is considered an “outer wall” of the

chimney.

Note 2 to entry: Enclosures can for example give additional safety in case of fire, provide additional heat transfer

resistance, prevent accidental human contact, prevent impact damage and can be used for decorative purposes.

3.24
flue block
factory-made single- or multi-wall chimney component with one or more flues
3.25
nominal working temperature

flue gas temperature under normal operating conditions of the combustion appliance at maximum heat

input as specified in the appliance product standards
3.26
negative pressure chimney

chimney designed to operate with the pressure inside the flue equal or less than the pressure outside the

flue
Note 1 to entry: The class for negative pressure is "N".
3.27
positive pressure chimney

chimney designed to operate with the pressure inside the flue greater than the pressure outside the flue

Note 1 to entry: Classes for positive pressure are e.g. "P", "M", "H"
3.28
condensate
liquid products formed when the flue gas is below the water dew point
3.29
dry operating condition

condition when the chimney is designed to operate normally with the temperature of the inner surface

of the flue liner at or above the water dew point
Note 1 to entry: Dry operating condition is designated "D".
---------------------- Page: 11 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
3.30
wet operating condition

condition when the chimney is designed to operate normally with the temperature of the inner surface

of the flue liner below the water dew point
Note 1 to entry: Wet operating condition is designated "W".
Note 2 to entry: The characteristic "W" is not related to rainwater ingress.
3.31
sootfire

combustion of the flammable residue deposited on the flue liner or connecting flue pipe

3.32
sootfire resistant chimney
chimney that is resistant to sootfire and is reusable after
Note 1 to entry: Sootfire resistant chimneys are designated "G".
3.33
sootfire safe accessory

accessory that may not perform its intended function during and after a sootfire but does not prevent the

safe operation or change the designation “G” of the chimney or connecting flue pipe

Note 1 to entry: Sootfire safe accessories are designated "As".

Note 2 to entry: “As” is used only for accessories and not for chimneys, flue liners and connecting flue pipes.

Note 3 to entry: Sootfire safe accessories are considered as replaceable without dismantling the chimney.

Note 4 to entry: Measures to be taken after the event of a sootfire are to be found in the relevant product

standard.
3.34
distance to combustible material
minimum distance of the outer wall of the chimney to combustible material
Note 1 to entry: The distance to combustible is designated with "xx".
3.35
fire resistance external to external

ability of the chimney to prevent the spread of fire from one compartment to another

Note 1 to entry: Fire resistance external to external is designated "EI".
3.36
thermal resistance of a chimney
resistance to heat transfer through the wall or walls of the chimney
Note 1 to entry: The thermal resistance of a chimney is given as "(1/ Λ) ".
---------------------- Page: 12 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
3.37
flow resistance

pressure loss in a flue or in a combustion air supply duct opposed to the flow of the flue gas or combustion

air in motion at a given temperature and velocity
3.38
coefficient of flow resistance

ratio between the flow resistance of a fitting and the dynamic pressure of the medium due to a directional

and/or cross sectional change in the fitting
3.39
freeze-thaw resistant chimney
chimney that is capable of withstanding freeze-thaw exposure
3.40
rainwater ingress
rainwater which enters the flue duct or the air supply duct

[SOURCE: EN 14471:2013+A1:2015, 3.46, modified by substituting “water” with “rainwater”]

3.41
thermal shock resistance

integrity after the thermal performance test, taking into account the rate of rise of the flue gas

temperature to reach the designated test temperature under normal operating conditions and also where

designated “G” the rate of rise of the flue gas temperature to reach the designated test temperature under

sootfire resistance test
4 Product characteristics
4.1 General

The characteristics listed apply to system chimneys, flue liners, connecting flue pipes, components and

accessories, and components for custom-built chimneys.

Informative Annex A gives the link between the product characteristics and the essential mandated

characteristics as given in the relevant approved answer to the mandates.

NOTE Annex A can be useful for the drafting of the Annex ZA required in harmonized product standards.

In order to identify the characteristics of the chimney the product shall be designated.

The designation shall include information on the temperature class, the pressure class, the condensate

resistance class, the corrosion resistance class and the sootfire resistance class and where appropriate

the distance to combustible material and the type of test structure.
---------------------- Page: 13 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
EXAMPLE For a chimney designation:
EN XXXXX – T 400 N1 D 3 G 50 a
Number of corresponding harmonized product
standard
Temperature class (see 4.2.1)
Pressure class (see 4.2.2)
Condensate resistance class (see 4.2.3)
Corrosion resistance class (see 4.2.4)
Sootfire resistance class (see 4.2.5)
Distance to combustible materials (see 4.2.6)
Type of test structure that the product has been
tested within (see 4.2.6)
In addition information on the following characteristics shall be given:
— reaction to fire (see 4.3.1);
— fire resistance external to external, (see 4.3.2);
— thermal resistance (see 4.3.3);
— flow resistance (see 4.3.4);
— freeze–thaw resistance (see 4.3.5).
In addition the following requirements shall be fulfilled:
— mechanical resistance and stability (see 4.4.1);
— safety in use (see 4.4.2);
— dangerous substances (see 4.4.3).
4.2 Classes
4.2.1 Temperature classes
The temperature class of the chimney or product shall be declared.
Temperature classes under normal operating conditions are given in Table 1.
---------------------- Page: 14 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
Table 1 — Temperature classes
Temperature class Nominal working temperature
T 080 ≤ 80
T 100 ≤ 100
T 120 ≤ 120
T 140 ≤ 140
T 160 ≤ 160
T 200 ≤ 200
T 250 ≤ 250
T 300 ≤ 300
T 400 ≤ 400
T 450 ≤ 450
T 600 ≤ 600

All chimneys, flue liners, connecting flue pipes, components and accessories shall be capable of

withstanding thermal loads. Therefore the products shall be tested in accordance with the appropriate

clauses of EN 13216-1 or the material related product standards to steady-state (defined in the product

relevant standard but for not more than 6 h) at a test temperature given in Table 2, appropriate to the

product characteristics.
Requirements:

— the gas tightness requirement of the declared pressure class (see 4.2.2) shall be met before and after

the test;

— the maximum temperature of adjacent combustible materials shall not exceed 85 °C when related to

an ambient temperature of 20 °C at the distance declared when tested at the declared temperature

class.
Other criteria may be specified in relevant product standards.

The rate of rise of the hot gas temperature shall be regulated to achieve the test temperature (T in

test
° C) in time t = T × 60/50 in s.
rise test
---------------------- Page: 15 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)

Table 2 — Hot gas velocity as a function of test temperature T and diameter of the test chimney

Hot gas velocity in m/s at test temperature
Temperature class
Pressure
in T 080 T 100 T 120 T 140 T 160 T 200 T 250 T 300 T 400 T 450 T 600
class
Test temperature in °C
100 120 150 170 190 250 300 350 500 550 700
100 1,7 1,8 1,9 2,0 2,1 2,4 2,6 2,8 3,6 3,8 4,6
Negative
120 1,7 1,8 1,9 2,0 2,1 2,4 2,6 2,9 3,6 3,8 4,6
pressure
160 1,7 1,8 1,9 2,0 2,1 2,4 2,7 2,9 3,7 3,9 4,7
200 1,7 1,8 2,0 2,1 2,2 2,5 2,7 3,0 3,7 4,0 4,8
100 2,4 2,5 2,7 2,8 2,9 3,3 3,6 3,9 4,7 5,0 5,9
Low
120 2,4 2,5 2,7 2,8 3,0 3,3 3,6 3,9 4,8 5,1 6,0
positive
pressure
160 2,5 2,6 2,8 3,0 3,1 3,5 3,8 4,1 5,1 5,4 6,3
200 2,7 2,8 3,0 3,2 3,3 3,7 4,0 4,4 5,4 5,7 6,7
100 3,4 3,6 3,8 3,9 4,1 4,5 4,9 5,2 6,1 6,3 7,0
Medium
120 3,5 3,6 3,9 4,0 4,2 4,6 5,0 5,3 6,2 6,5 7,2
positive
pressure
160 3,7 3,9 4,1 4,3 4,4 4,9 5,3 5,6 6,6 6,8 7,6
200 3,9 4,1 4,4 4,6 4,7 5,2 5,6 6,0 7,0 7,3 8,1
100 5,2 5,4 5,7 5,9 6,1 6,6 7,1 7,4 8,4 8,6 9,1
High
120 5,3 5,5 5,8 6,0 6,2 6,8 7,2 7,6 8,6 8,8 9,3
positive
pressure
160 5,6 5,9 6,2 6,4 6,6 7,2 7,7 8,1 9,1 9,4 9,9
200 6,1 6,3 6,7 6,9 7,2 7,8 8,3 8,8 9,8 10,1 10,7
---------------------- Page: 16 ----------------------
SIST EN 1443:2019
EN 1443:2019 (E)
4.2.2 Pressure classes
The pressure class shall be declared.

Pressure classes are given in Table 3 (this reflects a gas tightness determined by a threshold leakage rate

appropriate to the pressure class).
Table 3 — Pressure classes
Pressure a Type of use Test Leakage
Pressure
Class pressure rate
−1 −2
l ⋅ s ⋅ m
N 1 ≤ 0 for negative pressure chimneys 40 ≤ 2,0
N 2 ≤ 0 for negative pressure chimneys 20 ≤ 3,0
P 1 ≤ 200 for low positive pressure chimneys 200 ≤ 0,006
P 2 ≤ 200 for low positive pressure chimneys 200 ≤ 0,120
M 1 ≤ 1 500 for medium positive pressure 1 500 ≤ 0,006
chimneys
M 2 ≤ 1 500 for medium positive pressure 1 500 ≤ 0,120
chimneys
H 1 ≤ 5 000 for high positive pressure chimneys 5 000 ≤ 0,006
H 2 ≤ 5 000 for high positive pressure chimneys 5 000 ≤ 0,120
Pressure at st
...
