IEC 61400-21-2:2023

Wind energy generation systems - Part 21-2: Measurement and assessment of electrical characteristics - Wind power plants

IEC 61400-21-2:2023 defines and specifies the quantities that are determined to characterize the electrical characteristics of grid-connected power plants (PPs).
This document defines the measurement and test procedures for quantifying the electrical characteristics as basis for the verification of compliance of PPs. This document defines a uniform functionality test and measurement procedure for the power plant controller (PPC), as a basis for the unit test of the power plant controller.
This document defines the procedures for assessing compliance with electrical connection requirements, including the aggregation methods for power quality aspects such as voltage variations, flicker, harmonics and interharmonics. This document defines the procedures for measurement and fault recording, for example for the verification of power plant electrical simulation models in relation to undervoltage and overvoltage ride-through events.

Systèmes de génération d'énergie éolienne - Partie 21-2: Mesurage et évaluation des caractéristiques électriques - Centrales éoliennes

l'IEC 61400-21-2:2023 définit et spécifie les grandeurs qui sont déterminées pour définir les caractéristiques électriques des centrales électriques (PP) connectées au réseau.l'IEC 61400 définit et spécifie les grandeurs qui sont déterminées pour définir les caractéristiques électriques des centrales électriques (PP) connectées au réseau.
Le présent document définit une procédure de mesure et d'essai de fonctionnalité uniforme pour le contrôleur de centrale électrique (PPC), qui sert de base pour l'essai d'unité du contrôleur de centrale électrique.
Le présent document définit les procédures d'évaluation de la conformité aux exigences de raccordement électrique, y compris les méthodes d'agrégation pour les aspects liés à la qualité de puissance, tels que les variations de tension, le papillotement, les harmoniques et les interharmoniques.
Le présent document définit les procédures de mesure et d'enregistrement des défaillances, par exemple pour la vérification des modèles de simulation électrique de centrale en ce qui concerne les événements d'alimentation continue en cas de sous-tension et de surtension.

General Information

• Status: Published
• Publication Date: 28-Mar-2023
• ICS: 27.180 - Wind turbine energy systems
• Technical Committee: TC 88 - Wind energy generation systems
• Drafting Committee: WG 21 - TC 88/WG 21
• Current Stage: PPUB - Publication issued
• Start Date: 21-Apr-2023
• Completion Date: 29-Mar-2023

Standards Content (Sample)

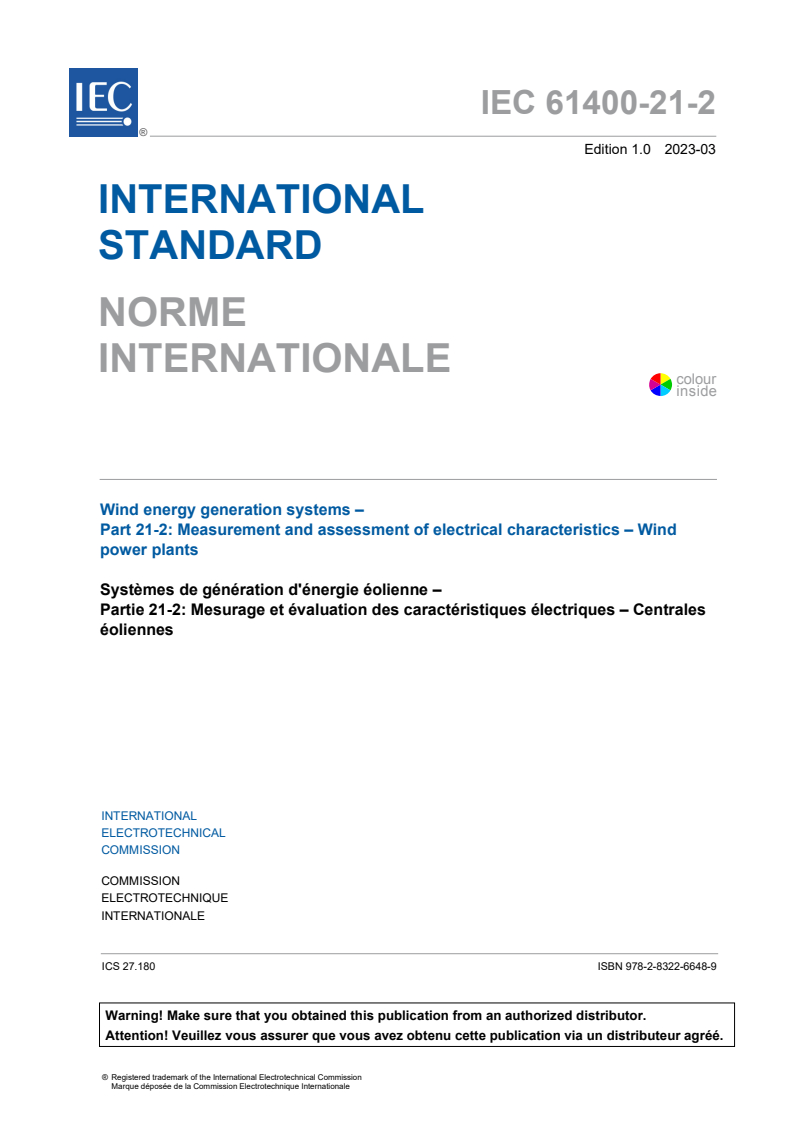

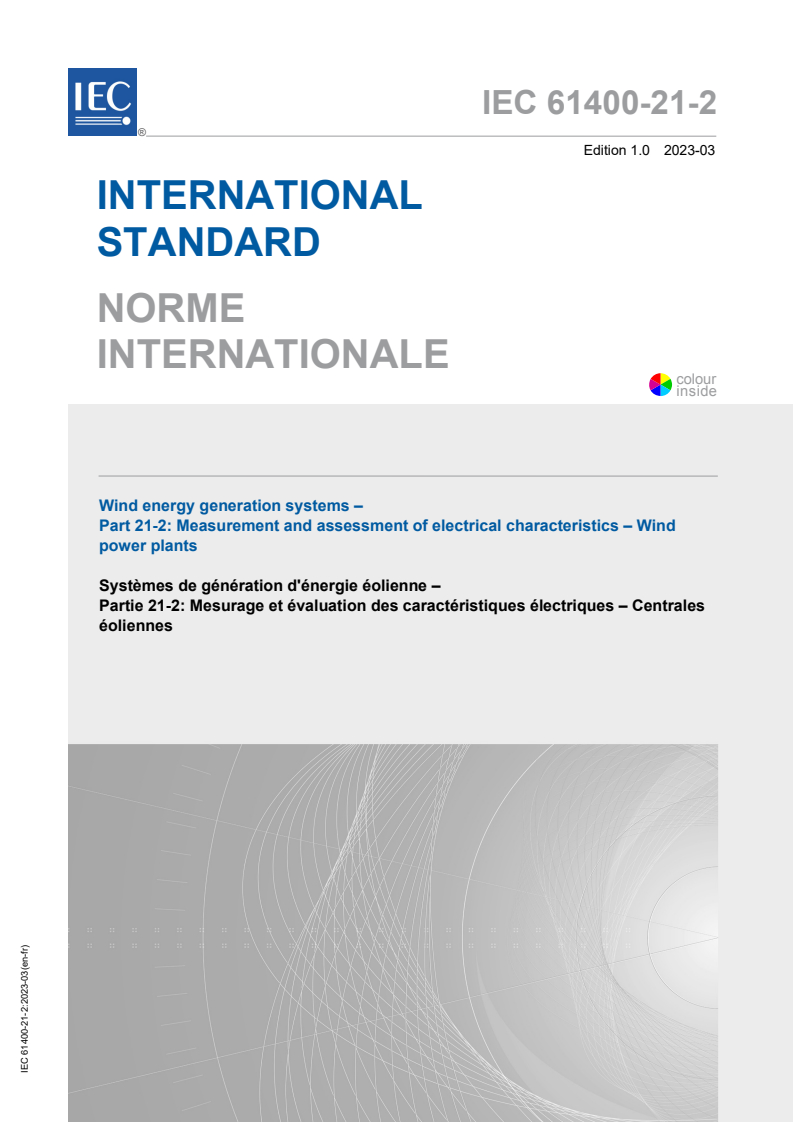

IEC 61400-21-2 ®
Edition 1.0 2023-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Wind energy generation systems –
Part 21-2: Measurement and assessment of electrical characteristics – Wind
power plants
Systèmes de génération d'énergie éolienne –
Partie 21-2: Mesurage et évaluation des caractéristiques électriques – Centrales
éoliennes
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: [phone]
3, rue de Varembé [e-mail]
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - webstore.iec.ch/advsearchform IEC Products & Services Portal - products.iec.ch
The advanced search enables to find IEC publications by a Discover our powerful search engine and read freely all the
variety of criteria (reference number, text, technical publications previews. With a subscription you will always have
committee, …). It also gives information on projects, replaced access to up to date content tailored to your needs.
and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished
The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published
containing more than 22 300 terminological entries in English
details all new publications released. Available online and once
and French, with equivalent terms in 19 additional languages.
a month by email.
Also known as the International Electrotechnical Vocabulary

(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or need
further assistance, please contact the Customer Service
Centre: [e-mail].
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC - Découvrez notre puissant moteur de recherche et consultez
webstore.iec.ch/advsearchform gratuitement tous les aperçus des publications. Avec un
La recherche avancée permet de trouver des publications IEC abonnement, vous aurez toujours accès à un contenu à jour
en utilisant différents critères (numéro de référence, texte, adapté à vos besoins.
comité d’études, …). Elle donne aussi des informations sur les
projets et les publications remplacées ou retirées. Electropedia - www.electropedia.org

Le premier dictionnaire d'électrotechnologie en ligne au monde,
IEC Just Published - webstore.iec.ch/justpublished
avec plus de 22 300 articles terminologiques en anglais et en
Restez informé sur les nouvelles publications IEC. Just
français, ainsi que les termes équivalents dans 19 langues
Published détaille les nouvelles publications parues.
additionnelles. Egalement appelé Vocabulaire
Disponible en ligne et une fois par mois par email.
Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-nous:
[e-mail].
IEC Products & Services Portal - products.iec.ch

IEC 61400-21-2 ®
Edition 1.0 2023-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Wind energy generation systems –

Part 21-2: Measurement and assessment of electrical characteristics – Wind

power plants
Systèmes de génération d'énergie éolienne –

Partie 21-2: Mesurage et évaluation des caractéristiques électriques – Centrales

éoliennes
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 27.180 ISBN 978-2-8322-6648-9

– 2 – IEC 61400-21-2:2023 © IEC 2023

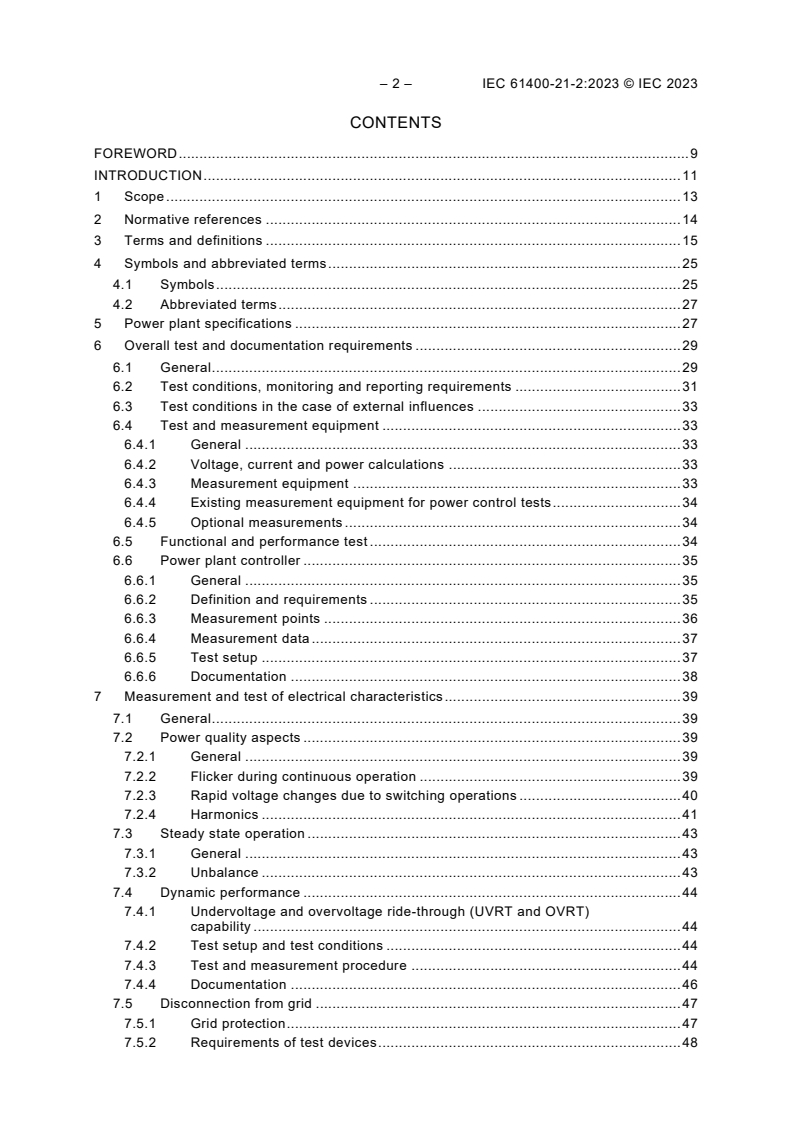

CONTENTS
