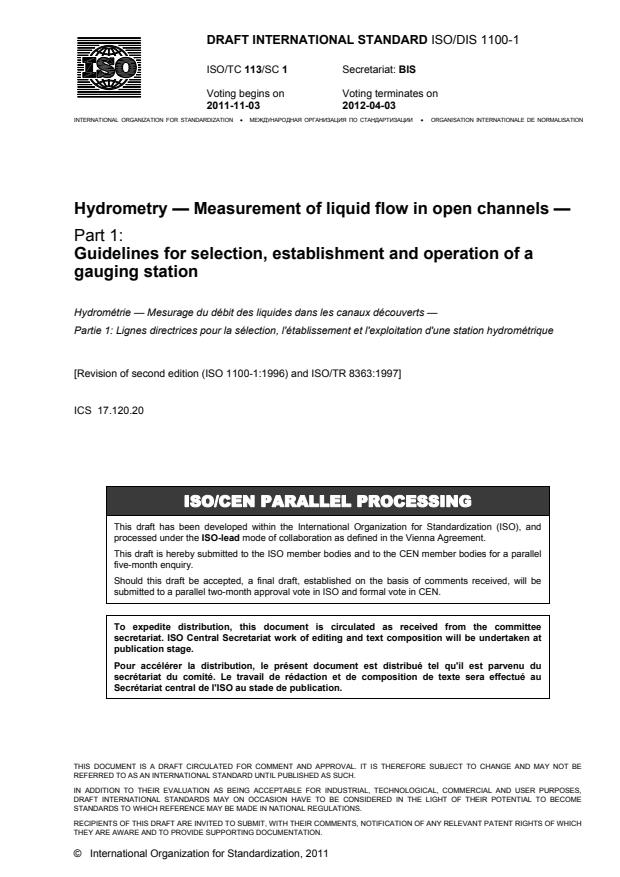

DRAFT INTERNATIONAL STANDARD ISO/DIS 1100-1
ISO/TC 113/SC 1 Secretariat: BIS
Voting begins on Voting terminates on
2011-11-03 2012-04-03

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION  МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ  ORGANISATION INTERNATIONALE DE NORMALISATION

Hydrometry — Measurement of liquid flow in open channels —
Part 1:
Guidelines for selection, establishment and operation of a
gauging station

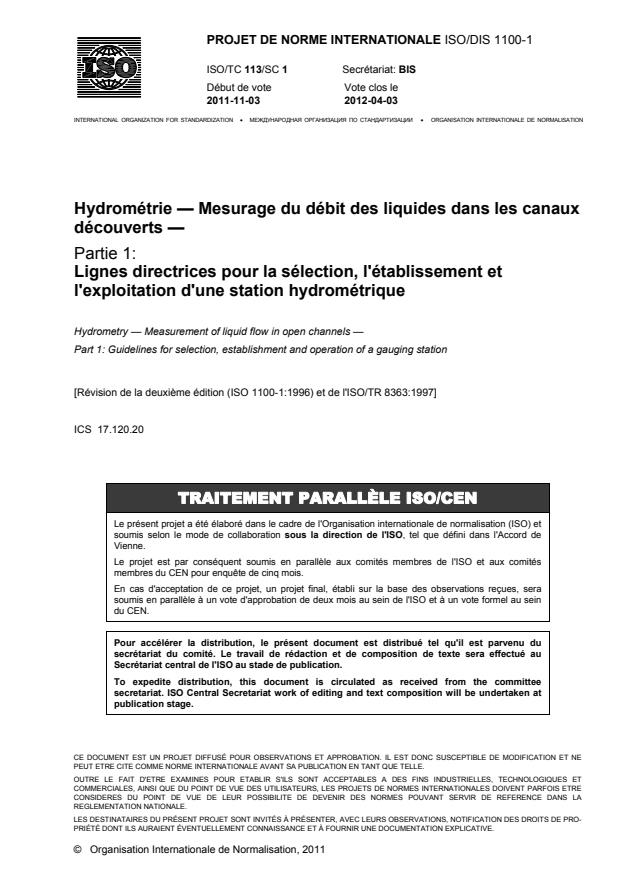

Hydrométrie — Mesurage du débit des liquides dans les canaux découverts —

Partie 1: Lignes directrices pour la sélection, l'établissement et l'exploitation d'une station hydrométrique

[Revision of second edition (ISO 1100-1:1996) and ISO/TR 8363:1997]
ICS 17.120.20
ISO/CEN PARALLEL PROCESSING

This draft has been developed within the International Organization for Standardization (ISO), and

processed under the ISO-lead mode of collaboration as defined in the Vienna Agreement.

This draft is hereby submitted to the ISO member bodies and to the CEN member bodies for a parallel

five-month enquiry.

Should this draft be accepted, a final draft, established on the basis of comments received, will be

submitted to a parallel two-month approval vote in ISO and formal vote in CEN.

To expedite distribution, this document is circulated as received from the committee

secretariat. ISO Central Secretariat work of editing and text composition will be undertaken at

publication stage.

Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du

secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au

Secrétariat central de l'ISO au stade de publication.

THIS DOCUMENT IS A DRAFT CIRCULATED FOR COMMENT AND APPROVAL. IT IS THEREFORE SUBJECT TO CHANGE AND MAY NOT BE

REFERRED TO AS AN INTERNATIONAL STANDARD UNTIL PUBLISHED AS SUCH.

IN ADDITION TO THEIR EVALUATION AS BEING ACCEPTABLE FOR INDUSTRIAL, TECHNOLOGICAL, COMMERCIAL AND USER PURPOSES,

DRAFT INTERNATIONAL STANDARDS MAY ON OCCASION HAVE TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL TO BECOME

STANDARDS TO WHICH REFERENCE MAY BE MADE IN NATIONAL REGULATIONS.

RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT, WITH THEIR COMMENTS, NOTIFICATION OF ANY RELEVANT PATENT RIGHTS OF WHICH

THEY ARE AWARE AND TO PROVIDE SUPPORTING DOCUMENTATION.
© International Organization for Standardization, 2011
---------------------- Page: 1 ----------------------
ISO/DIS 1100-1
Copyright notice

This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as permitted

under the applicable laws of the user’s country, neither this ISO draft nor any extract from it may be

reproduced, stored in a retrieval system or transmitted in any form or by any means, electronic,

photocopying, recording or otherwise, without prior written permission being secured.

Requests for permission to reproduce should be addressed to either ISO at the address below or ISO’s

member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 1100-1

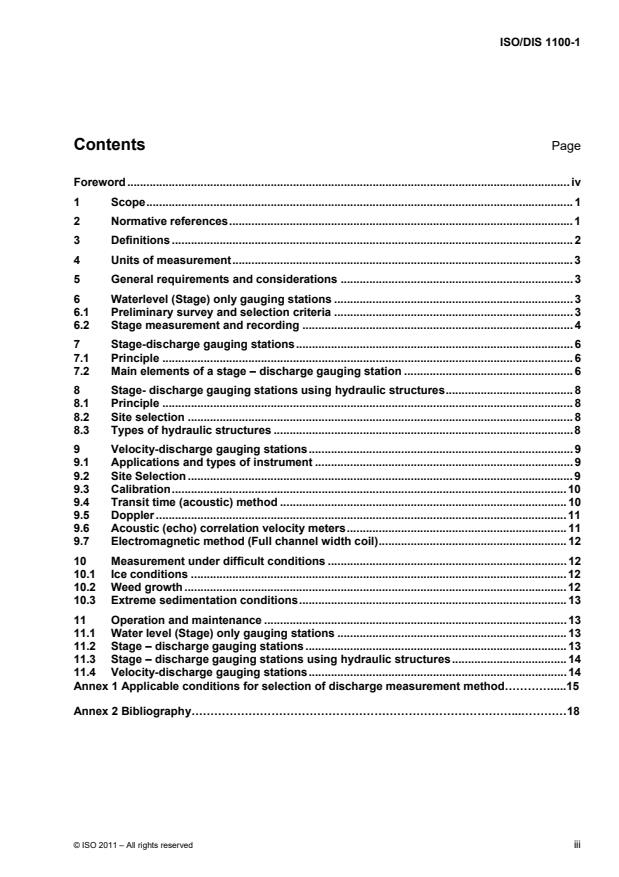

Contents Page

Foreword........................................................................................................................................... iv

1 Scope...................................................................................................................................... 1

2 Normative references............................................................................................................ 1

3 Definitions.............................................................................................................................. 2

4 Units of measurement........................................................................................................... 3

5 General requirements and considerations ......................................................................... 3

6 Waterlevel (Stage) only gauging stations ........................................................................... 3

6.1 Preliminary survey and selection criteria ........................................................................... 3

6.2 Stage measurement and recording ..................................................................................... 4

7 Stage-discharge gauging stations....................................................................................... 6

7.1 Principle................................................................................................................................. 6

7.2 Main elements of a stage – discharge gauging station ..................................................... 6

8 Stage- discharge gauging stations using hydraulic structures........................................ 8

8.1 Principle................................................................................................................................. 8

8.2 Site selection......................................................................................................................... 8

8.3 Types of hydraulic structures ..............................................................................................8

9 Velocity-discharge gauging stations................................................................................... 9

9.1 Applications and types of instrument ................................................................................. 9

9.2 Site Selection......................................................................................................................... 9

9.3 Calibration............................................................................................................................ 10

9.4 Transit time (acoustic) method .......................................................................................... 10

9.5 Doppler................................................................................................................................. 11

9.6 Acoustic (echo) correlation velocity meters..................................................................... 11

9.7 Electromagnetic method (Full channel width coil)........................................................... 12

10 Measurement under difficult conditions ........................................................................... 12

10.1 Ice conditions...................................................................................................................... 12

10.2 Weed growth........................................................................................................................ 12

10.3 Extreme sedimentation conditions.................................................................................... 13

11 Operation and maintenance ............................................................................................... 13

11.1 Water level (Stage) only gauging stations ........................................................................ 13

11.2 Stage – discharge gauging stations .................................................................................. 13

11.3 Stage – discharge gauging stations using hydraulic structures.................................... 14

11.4 Velocity-discharge gauging stations................................................................................. 14

Annex 1 Applicable conditions for selection of discharge measurement method………….....15

Annex 2 Bibliography…………………………………………………………………………...…………18
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 1100-1
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 1100-1 was prepared by Technical Committee ISO/TC 113, Hydrometry, Subcommittee SC 1, Velocity

Area Method.

This third edition of ISO 1100-1 cancels and replaces ISO 1100-1:1996 and ISO/TR 8363:1997, which have

been merged & technically revised.

ISO 1100 consists of the following parts, under the general title Hydrometry — Measurement of liquid flow in

open channels:

⎯ Part 1: Guidelines for selection, establishment and operation of a gauging station

⎯ Part 2: Determination of the stage – discharge relationship
iv © ISO 2011 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 1100-1
Hydrometry — Measurement of liquid flow in open channels —
Part 1:
Guidelines for selection, establishment and operation of a
gauging station
1 Scope

1.1 This part of ISO 1100 gives guidelines for the establishment and operation of a gauging station

for the measurement of stage and/or discharge of a lake, reservoir, river or canal or other artificial

open channel. It also describes how a gauging station utilising one of the measurement methods

listed should be operated and maintained.

1.2 Requirements are specified for stage only measurement stations, stage – discharge stations

and direct discharge measurement stations in natural channels, as well as for stage discharge

stations with artificial structures. Additionally, some recommendations are given for measurements

under difficult conditions such as under ice conditions.
2 Normative references

The following referenced documents are indispensable for the application of this document. For

dated references, only the edition cited applies. For undated reference, the latest edition of the

referenced document (including any amendments) applies.

ISO 748:2007 Hydrometry -- Measurement of liquid flow in open channels using current-

meters or floats
ISO 772:2011 Hydrometry -- Vocabulary and symbols
ISO 1070:1992 Liquid flow measurement in open channels -- Slope-area method
ISO 1100-2:2010
Hydrometry -- Measurement of liquid flow in open channels -- Part 2:
Determination of the stage-discharge relationship
ISO 1438:2008 Hydrometry -- Open channel flow measurement using thin-plate weirs

ISO 2425: 2010 Hydrometry – Measurement of liquid flow in open channels under tidal

conditions

ISO 3846:2008 Hydrometry -- Open channel flow measurement using rectangular broad-

crested weirs

ISO 3847:1977 Liquid flow measurement in open channels by weirs and flumes -- End-

depth method for estimation of flow in rectangular channels with a free
overfall

ISO 4359:1983 Liquid flow measurement in open channels -- Rectangular, trapezoidal and

U-shaped flumes

ISO 4360:2008 Hydrometry -- Open channel flow measurement using triangular profile

weirs

ISO 4362:1999 Hydrometric determinations -- Flow measurement in open channels using

structures -- Trapezoidal broad-crested weirs
© ISO 2011 – All rights reserved
---------------------- Page: 5 ----------------------
ISO/DIS 1100-1

ISO 4371:1984 Measurement of liquid flow in open channels by weirs and flumes -- End

depth method for estimation of flow in non-rectangular channels with a free
overfall (approximate method)
ISO 4373:2008 Hydrometry -- Water level measuring devices
ISO 4374:1990 Liquid flow measurement in open channels -- Round-nose horizontal
broad-crested weirs
ISO 4375:2000 Hydrometric determinations -- Cableway systems for stream gauging

ISO 4377:2002 Hydrometric determinations -- Flow measurement in open channels using

structures -- Flat-V weirs

ISO 6416:2004 Hydrometry -- Measurement of discharge by the ultrasonic (acoustic)

method
ISO 8333:1985 Liquid flow measurement in open channels by weirs and flumes -- V-
shaped broad-crested weirs

ISO 8368: 1999 Hydrometric determinations – Flow measurements in open channels using

structures – Guidelines for selection of structure
ISO 9213:2004 Measurement of total discharge in open channels -- Electromagnetic
method using a full-channel-width coil

ISO 9555-1:1994 Measurement of liquid flow in open channels -- Tracer dilution methods for

the measurement of steady flow -- Part 1: General

ISO 9555-3:1992 Measurement of liquid flow in open channels -- Tracer dilution methods for

the measurement of steady flow -- Part 3: Chemical tracers

ISO 9555-4:1992 Measurement of liquid flow in open channels -- Tracer dilution methods for

the measurement of steady flow -- Part 4: Fluorescent tracers

ISO 9826:1992 Measurement of liquid flow in open channels -- Parshall and SANIIRI

flumes
ISO 9827:1994 Measurement of liquid flow in open channels by weirs and flumes --
Streamlined triangular profile weirs
ISO 13550: 2002
Hydrometric determinations -- Flow measurements in open channels
using structures – Use of vertical underflow gates and radial gates
ISO 14139: 2000
Hydrometric determinations -- Flow measurements in open channels
using structures – Compound gauging structures

ISO 15769:2010 Hydrometry -- Guidelines for the application of acoustic velocity meters

using the Doppler and echo correlation methods
3 Definitions

For the purposes of this part of ISO 1100, the definitions and symbols given in ISO 772 apply.

2 © ISO 2011 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/DIS 1100-1
4 Units of measurement

The units of measurement used in this part of ISO 1100 are SI units in accordance with the

appropriate parts of ISO 80000.
5 General requirements and considerations

Before commencing work on establishment and operation of a gauging station, the following

requirements should be identified:
a) The range of levels required to be measured;
b) The range of flows required to be measured;
c) The customer’s requirements for type of data;
d) The customer’s requirements for timeliness of data;
e) The allowable uncertainty in the results;
f) Other potential users of the data;
g) Life expectancy of the station;
h) Available budget.

In addition to the above requirements, other constraints should be identified including the following:

a) local environmental issues;
b) accessibility of the site under all conditions of flow;
c) availability of power and communication links;
d) stability of the watercourse embankments;
e) stability of the watercourse bed;

f) identification of any proposed hydraulic modifications planned for the future;

e.g. bridges, tunnels (including pipe crossings), harbours or piers.
g) potential of vandalism.
h) influence of submergence of the gauging site due to downstream impounding
structures (lakes, dams, weirs)
i) potential stream losses in karst areas
j) aquatic weed growth in the watercourse

Knowledge of the above requirements and local constraints will ensure the provision of appropriate

measurement and recording facilities as well as the adoption of an appropriate maintenance

philosophy.
6 Water level (Stage) only gauging stations
6.1 Preliminary survey and selection criteria

The site selected for determination of stage should be selected according to the purpose for

which the readings are required. Accessibility of the site and the availability of an observer if the

gauge is to be non-recording are important criteria as is the availability of an appropriate power

supply and data communication capabilities if the gauge is to be recording.

Gauges on lakes and reservoirs are normally located near the outlet, but should be located

sufficiently far away from the zone where an increase in velocity causes a drawdown in water level.

Gauges on large bodies of water should also be located so as to reduce the effect of strong winds

which may cause misleading data which may not be representative of the body of water being

measured. Hydraulic conditions (preferably a sufficiently long uniform stretch of water channel with

© ISO 2011 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO/DIS 1100-1

uniform bed topography) are an important factor in site selection in open channels, particularly

where water levels may later be used in the computation of discharge. To ensure repeatability of the

readings, ideally a bed or channel control shall be present, which itself should be stable and

sensitive to changes in the level of the water. (For the purpose of monitoring water levels e.g. for

flood warning purposes, this may not be a strict requirement).
6.1.1 Preliminary survey

A detailed examination of a large scale map of the area is required in the first instance; supported

by an aerial survey if necessary although these may not be cost effective. This may be necessary if

the area is not easily accessible by other means. Aerial surveys and or satellite imagery can be

used as a basis for selecting potential sites, which can then be evaluated more precisely by ground

reconnaissance. This will include a detailed visual examination. Enquiries should be made to

determine whether or not any plans exist for the modification of the river reach which would modify

the stream bed regime and would have an impact on the proposed gauging station.

Enquiries should also be made into any known past flow history including low water events, floods

and other high water events, existence of any overflow area leading to flow by-passing the site, and

very importantly, any knowledge of bed instability.

It may be appropriate to discuss any outline proposals at an early stage with the owners of the site

identified to ensure they are amenable to the proposed installation.

Surveys of channel geometry and flow velocity patterns using an Acoustic Doppler Current Profiler

may provide useful information.

Collection of data from hydrometric measurement stations is dominated by the use of telemetry;

availability and quality of methods of data transmission should be investigated.
6.1.2 Selection criteria

A list of potential sites shall be established with their advantages and disadvantages identified. Site

selection can then be made according to the criteria identified in 5 above. The establishment of the

gauge zero shall be chosen so as to avoid negative readings. Thus it shall be set well below the

level of the control feature. This zero point shall be correlated with a national datum through a station

benchmark and should be checked annually with respect to this benchmark. This will ensure that,

should loss or damage to the reference gauge occur, it can be replaced at exactly the same level.

The benchmark itself should be checked regularly in order to confirm that it still represents the

national datum. The frequency of such checks shall be dependent on local soil dynamics.

6.2 Stage measurement and recording
6.2.1 General

The reading of stage may be required as a single instantaneous measurement, as a short series of

instantaneous measurements or as a continuous or practically continuous record of the fluctuations

of stage. The basis of any of the above should include the installation of a vertical staff gauge, a

ramp gauge, or a wire-weight gauge.
6.2.2 Vertical staff gauge

A vertical staff gauge comprises a scale (normally 1 metre in length with graduations of 5 or 10 mm)

marked on or securely attached to a suitable and stable vertical surface. The gauge should be made

4 © ISO 2011 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/DIS 1100-1

of material with a low coefficient of expansion. Where the range of measurement required exceeds

the capacity of a single vertical gauge, other gauges should be installed on the line of a cross-

section normal to the direction of flow. The scales on such a series of stepped staff gauges should

overlap by not less than 15 cm in order to safeguard continuity of readings and also to confirm their

consistency with each other.
6.2.3 Ramp or inclined gauge

A ramp or inclined gauge consists of a scale marked on or securely attached to a suitable and

stable inclined surface, which conforms closely to the contour of the river bank. The gauge should

be made of material with a low coefficient of expansion. Throughout its length the gauge may lie on

one continuous slope or may be a compound of two or more slopes. The gauge should lie on a line

of a cross-section normal to the direction of flow.
6.2.4 Wire or tape weight gauge

A wire or tape weight gauge consists of a weight which is manually lowered until the weight touches

the surface of the water. The wire or tape may be wound on a drum attached to a winding

mechanism or it may be a hand reel. The wire or tape gauge can be equipped with electrical

contacts to improve measurements, when there is a large vertical distance between the measuring

point and the water surface.
6.2.5 Other methods

It may be appropriate in some cases to use alternative methods for single or continuous

determinations of water level. Such methods, including maximum level gauges, are described in

ISO 4373:2008.
6.2.6 Stage recording

Customer requirements shall dictate the method of recording stage. It may be that a single record of

stage taken daily and read manually will suffice in which case a suitable person to do this work

should be identified.

It is more common to provide a continuous record of stage utilising water level sensors, such as

floats, pressure transducers, and echo sounders, interfaced with a digital recorder (logger or

telemetry) or analogue recorder (chart). Details of such systems, including the use of stilling wells,

can be found in ISO 4373: 2008.

When a recorder is used, visits by the observer should be made from time to time to ensure

satisfactory performance of the sensor and recorder. It is recommended that the observer notes the

time and date of such checks along with the staff gauge and recorder values. It is essential that the

staff gauge itself is maintained in such a way as to be safely accessible and directly legible to the

observer.

Comments on the state of the channel, river banks, presence of any obstruction, prevailing flow

conditions, etc. should also be noted.

The frequency of such visits shall be subject to local rules but it is important that a site visit should

follow a major hydraulic event to confirm continued measurement and recording of data.

© ISO 2011 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO/DIS 1100-1
7 Stage-discharge gauging stations
7.1 Principle

When records of water level are to be used as a basis for computation of discharge, the relation

between water level and flow must be determined.

In a stable channel with an appropriate control feature which is stable and sensitive, a single relation

may exist between water level and discharge. In this case, the relation can be determined by taking

discharge measurements throughout the range of levels and flows required to be measured.

Several techniques are available for this purpose including, but not limited to, current meter gauging

and float gauging (ISO 748), dilution gauging (ISO 9555-1, ISO 9555-3, ISO 9555-4), transit time

acoustic methods (ISO 6416), Doppler velocity meters (ISO 15769), electromagnetic current

meters (ISO/TS 15768) or acoustic Doppler current meters (ISO/TS 24154).

The frequency of any maintenance or operational performance shall be such that the accuracy and

timeliness of data provision meets the user's requirements.
7.2 Main elements of a stage – discharge gauging station
7.2.1 General

The main elements required for the purpose of determining discharge in a stream from water level

records are as follows:
a) a stage measuring device (see 6.2.1 above)
b) a stage sensing and recording device (see 6.2.6 above)
c) a control section or reach (see 7.2.2)
d) a section suitable for discharge measurements (see 7.1 and 7.2.3)
e) discharge measurements for defining a stage-discharge relation (see 7.2.4)
7.2.2 Control section or control reach

A control section or control reach of a channel is a natural or artificial section or reach whose

physical characteristics can be measured and used to determine the relationship between stage and

discharge.

In a control section any change in the stage downstream of the control does not affect the stage

upstream of the control. Whatever the discharge in the control section, a critical stage can be

determined.

It shall be stable, i.e. no change shall occur over time to its physical characteristics. Regular

inspection of the control section shall be carried out to ensure that no changes have taken place

which would alter the relationship between stage and discharge at this site.

More than one control section may be required for discharge measurement at one gauging station

particularly when the range of levels and flows is substantial. For example, under certain flow

conditions a downstream control reach may create a water level which submerges an upstream weir

which had been acting as a control.

The sensitivity of a control section or reach shall be such that any significant change in discharge

shall result in either a measurable change in stage (for control sections) or a measurable change in

stage at one extremity of the control reach.
6 © ISO 2011 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/DIS 1100-1
7.2.3 Section suitable for discharge measurements

Regardless of the method of measurement, the discharge through the discharge measuring section

shall be the same as the discharge normal to the reference staff gauge, over the range of flows to

be measured. Different measuring sections or different methods of measurement may be used to

cover the range of flows required.

A full description of a site suitable for measurement of discharge using current meters or floats is

given in ISO 748. Site requirements for dilution gauging are given in ISO 9555 Parts 1, 3, and 4.

Site requirements for the application of acoustic transit time velocity measurement techniques are

given in ISO 6416. Site requirements for the application of acoustic velocity meters using the

Doppler and echo correlation techniques are given in ISO 15769. Site requirements for the

application of electromagnetic techniques are given in ISO 9213.
7.2.4 Discharge measurements

Discharge measurements using the above techniques shall be related to a stage reading taken at

the beginning and end of the discharge measurement and during the measurement if the stage is

changing rapidly or inconsistently. When sufficient numbers of discharge measurements have been

taken, a stage discharge relationship can be computed (see ISO 1100-2). Subsequent to the

formulation of this stage-discharge relationship, only occasional discharge measurements need be

taken at flows in the normal range to confirm the robustness of the relationship unless the site is

subject to shifting control conditions. Opportunities should be taken to carry out discharge

measurements in extreme events in order to extend the stage discharge relationship.

Discharge measurements made using the velocity-area methods can be performed using rotating-

rent meters, electromagnetic current meters, acoustic Doppler velocimeters, or acoustic

element cur

Doppler current profilers. These can be made by wading the stream or small river with the meter

mounted to a wading rod or by suspending the meter and a sounding weight from a bridge,

cableway (see ISO 4375) or stationary boat. Velocity-area methods using floats are another option

when the presence of floating debris or very turbulent conditions precludes the use of current

meters. Acoustic Doppler current profilers deployed from powerboats, remote-control boats, or

tethered rafts also can be used (see ISO/TS 24154). Tethered rafts typically are deployed from

bridges or cableways. Another variation of velocity area methods is the slope-area method, which is

typically used to compute flood discharge indirectly by surveying the cross-sectional properties and

water-surface profile after the flood (see ISO 1070). The applicable conditions for using the different

equipment and techniques are listed in Annex-1

Where a pre-surveyed cross-section is used for the purpose of discharge measurement, then the

section shall be checked following any major hydraulic events e.g. over and above a bank full flow.

7.2.5 Tracer dilution methods for measuring discharge

Dilution techniques using chemical or fluorescent tracers can be used in small and medium-sized

mountain stream, which do not have suitable reaches for making a discharge measurement using

velocity-area methods. See Annex-1 for applicable conditions.
© I
...
