ISO/DIS 23537

Requirements for sleeping bags

Exigences pour les sacs de couchage

Standards Content (sample)

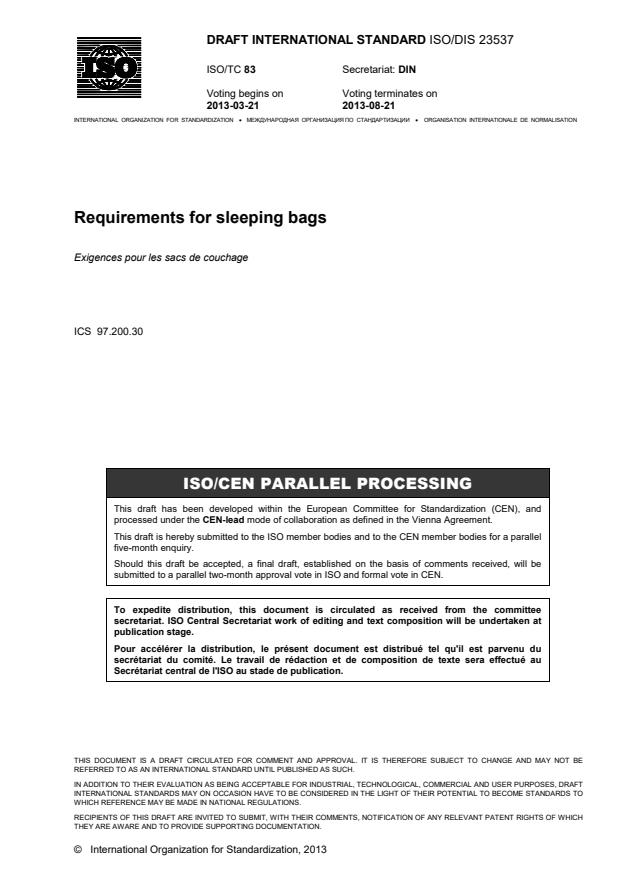

DRAFT INTERNATIONAL STANDARD ISO/DIS 23537
ISO/TC 83 Secretariat: DIN
Voting begins on Voting terminates on
2013-03-21 2013-08-21

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION • МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ • ORGANISATION INTERNATIONALE DE NORMALISATION

Requirements for sleeping bags
Exigences pour les sacs de couchage
ICS 97.200.30
ISO/CEN PARALLEL PROCESSING

This draft has been developed within the European Committee for Standardization (CEN), and

processed under the CEN-lead mode of collaboration as defined in the Vienna Agreement.

This draft is hereby submitted to the ISO member bodies and to the CEN member bodies for a parallel

five-month enquiry.

Should this draft be accepted, a final draft, established on the basis of comments received, will be

submitted to a parallel two-month approval vote in ISO and formal vote in CEN.

To expedite distribution, this document is circulated as received from the committee

secretariat. ISO Central Secretariat work of editing and text composition will be undertaken at

publication stage.

Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du

secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au

Secrétariat central de l'ISO au stade de publication.

THIS DOCUMENT IS A DRAFT CIRCULATED FOR COMMENT AND APPROVAL. IT IS THEREFORE SUBJECT TO CHANGE AND MAY NOT BE

REFERRED TO AS AN INTERNATIONAL STANDARD UNTIL PUBLISHED AS SUCH.

IN ADDITION TO THEIR EVALUATION AS BEING ACCEPTABLE FOR INDUSTRIAL, TECHNOLOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT

INTERNATIONAL STANDARDS MAY ON OCCASION HAVE TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL TO BECOME STANDARDS TO

WHICH REFERENCE MAY BE MADE IN NATIONAL REGULATIONS.

RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT, WITH THEIR COMMENTS, NOTIFICATION OF ANY RELEVANT PATENT RIGHTS OF WHICH

THEY ARE AWARE AND TO PROVIDE SUPPORTING DOCUMENTATION.
© International Organization for Standardization, 2013
---------------------- Page: 1 ----------------------
ISO/DIS 23537
Copyright notice

This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as permitted

under the applicable laws of the user’s country, neither this ISO draft nor any extract from it may be

reproduced, stored in a retrieval system or transmitted in any form or by any means, electronic,

photocopying, recording or otherwise, without prior written permission being secured.

Requests for permission to reproduce should be addressed to either ISO at the address below or ISO’s

member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.
ii © ISO 2013 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 23537

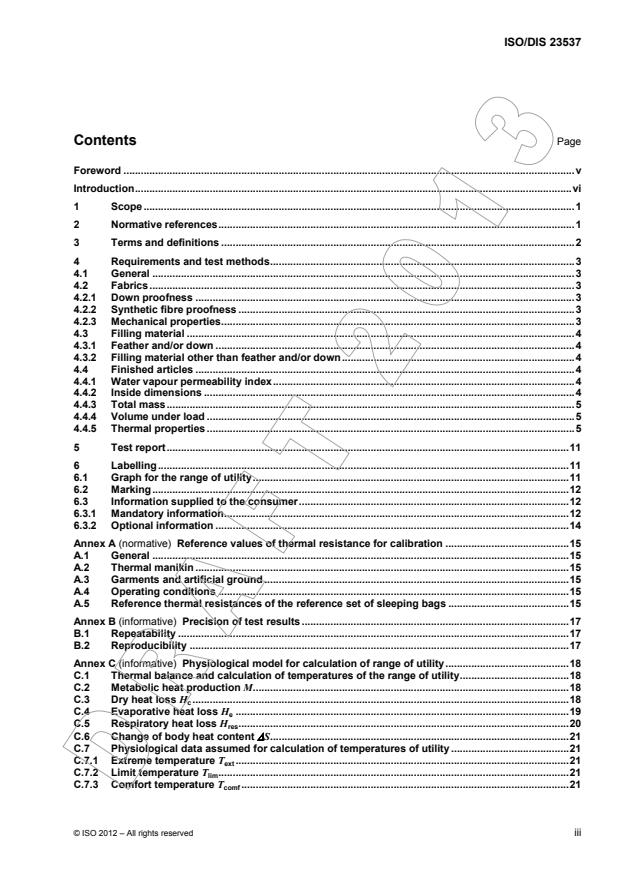

Contents Page

Foreword ............................................................................................................................................................. v

Introduction ........................................................................................................................................................ vi

1 Scope ...................................................................................................................................................... 1

2 Normative references ............................................................................................................................ 1

3 Terms and definitions ........................................................................................................................... 2

4 Requirements and test methods .......................................................................................................... 3

4.1 General ................................................................................................................................................... 3

4.2 Fabrics .................................................................................................................................................... 3

4.2.1 Down proofness .................................................................................................................................... 3

4.2.2 Synthetic fibre proofness ..................................................................................................................... 3

4.2.3 Mechanical properties ........................................................................................................................... 3

4.3 Filling material ....................................................................................................................................... 4

4.3.1 Feather and/or down ............................................................................................................................. 4

4.3.2 Filling material other than feather and/or down ................................................................................. 4

4.4 Finished articles .................................................................................................................................... 4

4.4.1 Water vapour permeability index ......................................................................................................... 4

4.4.2 Inside dimensions ................................................................................................................................. 4

4.4.3 Total mass .............................................................................................................................................. 5

4.4.4 Volume under load ................................................................................................................................ 5

4.4.5 Thermal properties ................................................................................................................................ 5

5 Test report ............................................................................................................................................ 11

6 Labelling ............................................................................................................................................... 11

6.1 Graph for the range of utility .............................................................................................................. 11

6.2 Marking ................................................................................................................................................. 12

6.3 Information supplied to the consumer .............................................................................................. 12

6.3.1 Mandatory information ........................................................................................................................ 12

6.3.2 Optional information ........................................................................................................................... 14

Annex A (normative) Reference values of thermal resistance for calibration ........................................... 15

A.1 General ................................................................................................................................................. 15

A.2 Thermal manikin .................................................................................................................................. 15

A.3 Garments and artificial ground .......................................................................................................... 15

A.4 Operating conditions .......................................................................................................................... 15

A.5 Reference thermal resistances of the reference set of sleeping bags .......................................... 15

Annex B (informative) Precision of test results ............................................................................................. 17

B.1 Repeatability ........................................................................................................................................ 17

B.2 Reproducibility .................................................................................................................................... 17

Annex C (informative) Physiological model for calculation of range of utility ........................................... 18

C.1 Thermal balance and calculation of temperatures of the range of utility ...................................... 18

C.2 Metabolic heat production M.............................................................................................................. 18

C.3 Dry heat loss H ................................................................................................................................... 18

C.4 Evaporative heat loss H .................................................................................................................... 19

C.5 Respiratory heat loss H ................................................................................................................... 20

res

C.6 Change of body heat content ∆S ........................................................................................................ 21

C.7 Physiological data assumed for calculation of temperatures of utility ......................................... 21

C.7.1 Extreme temperature T .................................................................................................................... 21

ext

C.7.2 Limit temperature T .......................................................................................................................... 21

lim

C.7.3 Comfort temperature T .................................................................................................................. 21

comf
© ISO 2012 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 23537

C.7.4 Maximum temperature T ................................................................................................................ 22

max

C.8 Approximate calculation of the temperatures of utility .................................................................. 22

Annex D (informative) Warning of misuse of temperature rating ............................................................... 23

Annex E (informative) Rationale ..................................................................................................................... 24

iv © ISO 2012 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 23537
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 23537 was prepared by Technical Committee ISO/TC 83, Sports and recreational equipment and by

Technical Committee CEN/TC 136, Sports, playground and other recreational facilities and equipment in

collaboration.
© ISO 2012 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO/DIS 23537
Introduction

This European Standard has been substantially revised. The objectives of the revision were to simplify the

standard by deleting requirements and test methods which had not been proven to be sufficiently reproducible

or which did not contribute to the safety and quality performance of sleeping bags. The revision was also

conducted in order to improve the inter-laboratory variability and repeatability of the test method for

determination of the thermal properties of a sleeping bag.

Since the last edition of this European Standard, products in the market have evolved to reflect the changing

needs of the user. It was the intention of the committee during this revision that the standard would reflect

these continuous and changing needs and not become restrictive in respect of future technology and

advances in the manufacturing industry.

In buying a sleeping bag, the consumer expects (along with other aspects such as functional design, good fit,

low weight and volume and durability), information regarding which temperature range the sleeping bag can

be used. This temperature range serves to prevent the person in the bag feeling too cold on the one hand or

too hot, combined with unpleasant sweating, on the other. The primary aim of this European Standard is to

provide this information to the consumer by specifying a test procedure and an evaluation model to quantify

the thermophysiological function of sleeping bags (see also Annex E).

An inter-laboratory test, involving six different laboratories, was organised within the present CEN working

group on a set of six sleeping bags filled with feathers and downs and synthetics. Six human shaped thermal

manikins were used, consisting of 6 to 35 independent segments and corresponding to the requirements for

testing protective clothing against cold.
The test showed the following conclusions:

 even with multi-sectional manikins, the design and especially the number of independent sections can

influence the value of thermal resistance by up to 20 %;

 yet the test results of thermal resistance with all manikins showed a maximum difference of 10 % (leading

e.g. to a difference in T of 3,0 °C for a sleeping bag with T = 0 °C);
lim lim
 the weight of the manikin did not significantly effect the test results.
vi © ISO 2012 – All rights reserved
---------------------- Page: 6 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 23537
Requirements for sleeping bags
1 Scope

This European Standard specifies the requirements and test methods as well as provisions for labelling of

adult sized sleeping bags for use in sports and leisure time activities.

This European Standard does not apply to sleeping bags intended for specific purpose such as military use

and extreme climate zone expedition. It does not apply to sleeping bags for children or babies: no prediction

model exists for the determination of the limiting temperatures based on the thermal resistance of the sleeping

bag for these demographics. Moreover, such a model for testing cannot be developed because the necessary

controlled sleep trials with children or babies in climatic chambers are, out of ethical reasons, not permitted.

This European Standard describes the method for the assessment of the performance in steady state

conditions of a sleeping bag with regard to the protection against cold.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated references,

the latest edition of the referenced document (including any amendments) applies.

EN 12130, Feather and down — Test methods — Determination of the filling power (massic volume)

EN 12132-1, Feather and down — Methods of testing the down proof properties of fabrics — Part 1: Rubbing

test

EN 12934, Feather and down — Composition labelling of processed feathers and down for use as sole filling

material
EN 12935, Feather and down — Hygiene and cleanliness requirements

EN 13088, Manufactured articles filled with feather and down — Method for the determination of a filled

product's total mass and of the mass of the filling

EN 13538-3, Determination of dimensional characteristics of sleeping bags — Part 3: Volume under load and

easiness of packing

EN 15586, Textiles — Methods of testing the fibre proof properties of fabrics: Rubbing test

EN 29073-1, Textiles — Test methods for nonwovens — Part 1: Determination of mass per unit area

EN ISO 105-B02, Textiles — Tests for colour fastness — Part B02: Colour fastness to artificial light: Xenon

arc fading lamp test (ISO 105-B02)

EN ISO 105-C06, Textiles — Tests for colour fastness — Part C06: Colour fastness to domestic and

commercial laundering (ISO 105-C06)

EN ISO 105-E04, Textiles — Tests for colour fastness — Part E04: Colour fastness to perspiration

(ISO 105-E04)

EN ISO 105-X12, Textiles — Tests for colour fastness — Part X12: Colour fastness to rubbing (ISO 105-X12)

© ISO 2012 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/DIS 23537

EN ISO 139, Textiles — Standard atmospheres for conditioning and testing (ISO 139)

EN ISO 3758, Textiles — Care labelling code using symbols (ISO 3758)

EN ISO 12947-1, Textiles — Determination of the abrasion resistance of fabrics by the Martindale method —

Part 1: Martindale abrasion testing apparatus (ISO 12947-1)

EN ISO 12947-2, Textiles — Determination of the abrasion resistance of fabrics by the Martindale method —

Part 2: Determination of specimen breakdown (ISO 12947-2)

EN ISO 13937-1, Textiles — Tear properties of fabrics — Part 1: Determination of tear force using ballistic

pendulum method (Elmendorf) (ISO 13937-1)

EN ISO 15831, Clothing — Physiological effects — Measurement of thermal insulation by means of a thermal

manikin (ISO 15831)

ISO 11092, Textiles — Physiological effects — Measurement of thermal and water-vapour resistance under

steady-state conditions (sweating guarded-hotplate test)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
manufacturer

organization responsible for designing and manufacturing a sleeping bag covered by this European Standard

3.2
comfort temperature (T )
comf

lower limit of the comfort range, down to which a sleeping bag user with a relaxed posture, such as lying on

their back, is globally in thermal equilibrium and just not feeling cold
Note 1 to entry: For more information see C.7.3.
3.3
limit temperature (T )
lim

lower limit at which a sleeping bag user with a curled up body posture is globally in thermal equilibrium and

just not feeling cold
Note 1 to entry: For more information see C.7.2.
3.4
extreme temperature (T )
ext
lower extreme temperature where the risk of health damage by hypothermia occurs
Note 1 to entry: For more information, see C.7.1.
Note 2 to entry: This is a point of danger which can lead to death.
3.5
maximum temperature (T )
max

upper limit of comfort range, up to which a partially uncovered sleeping bag user just does not perspire too

much
Note 1 to entry: For more information see C.7.4.
© ISO 2012 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/DIS 23537
3.6
thermal manikin

dummy with human shape and heated body surface which allows the determination of thermal transfer

through the sleeping bag under steady-state conditions (i.e. constant heat flux and temperature gradient

between body surface and ambient air)
3.7
thermal resistance (R )
thermal insulation

property of the sleeping bag which is related to the dry heat loss of the sleeping bag user (a combination of

conductive, convective and radiative heat transfer), effected by the difference of temperature between the skin

and the ambient air, as measured with a thermal manikin

Note 1 to entry: This thermal resistance represents the insulative property of a sleeping bag, which includes the effects

of the shell fabrics and filling materials, air volume in the cavity inside the sleeping bag, boundary air layer on the outer

face of the sleeping bag, mattress underneath the sleeping bag and garments worn by the sleeping bag user.

4 Requirements and test methods
4.1 General

For test procedures that refer to EN ISO 139, the default conditions of 20 °C and 65 % relative humidity shall

be used.
4.2 Fabrics
4.2.1 Down proofness

When testing the fabric/fabric combinations of the shell or lining of the sleeping bag in accordance with

EN 12132-1, the number of feather and/or down particles counted as required in EN 12132-1 shall not exceed

ten for each fabric/fabric combination.
4.2.2 Synthetic fibre proofness

When tested in accordance with EN 15586, the number of synthetic fibres protruded through the fabric of the

sleeping bags shall not exceed 30 for each cushion.
4.2.3 Mechanical properties
4.2.3.1 Abrasion

When tested in accordance with EN ISO 12947-1 and EN ISO 12947-2, the fabrics for sleeping bags shall

withstand at least 20 000 test cycles.
4.2.3.2 Tear strength

When tested in accordance with EN ISO 13937-1, the tear strength of lining and shell fabrics shall be a

minimum of 10 N.
4.2.3.3 Colour fastness

a) When testing the colour fastness to rubbing according to EN ISO 105-X12 wet and dry, the requirement

for staining shall be a minimum of 3-4.

b) When testing the colour fastness to washing according to EN ISO 105-C06 at care label temperature, the

requirements for staining and change of colour shall be a minimum of 4.
© ISO 2012 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/DIS 23537

c) When testing the colour fastness to perspiration according to EN ISO 105-E04, the requirement for

staining and change of colour shall be a minimum of 3-4.

d) When testing the colour fastness to light according to EN ISO 105-B02, the requirement for change of

colour shall be a minimum of 4-5.
4.3 Filling material
4.3.1 Feather and/or down
4.3.1.1 Composition

The composition of the filling material shall be determined in accordance with EN 12934.

4.3.1.2 Hygienic state
The filling material shall conform to the requirements according to EN 12935.
4.3.1.3 Filling power
The filling power shall be tested in accordance with EN 12130.

The filling power shall not deviate by more than ± 5 % from the declared nominal value.

4.3.1.4 Filling material mass
The filling material mass, in g, shall be measured according to EN 13088.

The filling material mass shall not deviate by more than ± 7 % from the declared nominal value.

4.3.2 Filling material other than feather and/or down
4.3.2.1 Mass per unit area
The mass per unit area, in g/m², shall be measured according to EN 29073-1.

The mass per unit area shall not deviate by more than ± 7 % from the declared nominal value.

4.4 Finished articles
4.4.1 Water vapour permeability index

When tested in accordance with ISO 11092, the material specific water vapour permeability index (i ) of the

sleeping bag shall be a minimum of 0,45. Where front and back area of the sleeping bag are of different

material combinations, both parts shall be tested.
4.4.2 Inside dimensions
4.4.2.1 Inside length

To enable labelling of the sleeping bag, the inside length of the sleeping bag shall be measured within ± 3 cm.

The measurement is made by turning the sleeping bag inside out and measuring the length from the position

of the seam where the heel of the foot is placed to the top of the sleeping bag (excluding any vertical

components of the hood), without applying any force to extend the sleeping bag length.

© ISO 2012 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/DIS 23537
4.4.2.2 Maximum inside width

To enable labelling of the sleeping bag, the maximum inside width shall be measured within ± 2 cm. The

measurement is made by turning the sleeping bag inside out and measuring the circumference at the widest

point without stretching the fabric. If the maximum inside width of the sleeping bag is not in the chest area,

then the position of the widest point of the sleeping bag shall be indicated on the label. The circumference is

halved to provide the width of the sleeping bag. If the sleeping bag has elastic seams, a force of (10 ± 1) N

may be used to extend these seams prior to measurement, for instance by using a spring balance.

4.4.2.3 Inside foot width

To enable labelling of the sleeping bag, the foot width shall be measured within ± 2 cm. The measurement is

made by turning the sleeping bag inside out and measuring the circumference at a distance (30 ± 1) cm

towards the hood from the position where the heel of the foot is placed. The circumference is halved to

provide the width of the sleeping bag. If the sleeping bag has elastic seams, a force of (10 ± 1) N may be used

to extend these seams prior to measurement, for instance by using a spring balance.

4.4.3 Total mass

The total mass of sleeping bags filled with feather and/or down shall be determined in accordance with

EN 13088.

For sleeping bags filled with materials other than feather and down, samples shall be conditioned according to

EN ISO 139 and the mass of the sleeping bag (without stuff sack) shall be determined. The total mass shall

not deviate by more than ± 7 % from the declared nominal value.
4.4.4 Volume under load
The volume of the sleeping bag shall be determined according to EN 13538-3.
The volume shall not deviate by more than ± 5 % from the declared nominal value.
4.4.5 Thermal properties
4.4.5.1 Principle

The thermal resistance of the sleeping bag is measured with a thermal manikin which meets the requirements

and test procedure of EN ISO 15831 and which is inserted into the sleeping bag and placed in a controlled

atmosphere.

A physiological model is then applied which uses this thermal resistance to determine ambient temperatures

corresponding to a range of utility of the sleeping bag.
4.4.5.2 Thermal resistance
4.4.5.2.1 Thermal resistance posture 1 (R (1))

The thermal resistance posture 1 (R (1)) is measured with the manikin completely inserted into the sleeping

bag and lying on its back. The bag's zippers, if any, are closed. The bag's hood, if present, covers the

manikin's head, and the cords of the hood are tightened as much as possible without using any additional aids

(e.g. clothes pins, etc.) not supplied with the sleeping bag.
© ISO 2012 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/DIS 23537

For sleeping bags that have hood draw cords with which the hood aperture can be closed to less than

120 mm diameter or 375 mm perimeter, a cold protective mask shall be used on the manikin's face. For

sleeping bags with hood draw cords with which the hood aperture cannot be closed to less than 120 mm

diameter or 375 mm perimeter, a cold protective mask shall not be used on the manikin's face. For sleeping

bags that do not have a hood or do not have hood draw cords, a cold protective mask shall not be used.

R (1) is determined using either the serial or the parallel calculation method according to EN ISO 15831. A

combination of these two calculation methods is also possible. With a given manikin, the decision as to which

calculation model is appropriate shall be based on the results of the calibration procedure including the

correlation for the individual thermal manikin, as described in 4.4.5.9.
4.4.5.2.2 Thermal resistance posture 2 (R (2))

The thermal resistance posture 2 (R (2)) is measured with the manikin only partly inserted into the sleeping

bag, and lying on its back. The upper part of the sleeping bag is pulled up only to the manikin's arm pits; and

the arms of the manikin lie on top of the bag's upper part. The zippers of the sleeping bag, if any, are

completely opened. The bag's hood, if present, is placed below the manikin's head without tightening the

cords. No cold-protective mask is on the manikin's face.

R (2) is determined using the parallel calculation method according to EN ISO 15831.

4.4.5.3 Thermal manikin

Specifications of existing thermal manikins vary widely, and they all imply somewhat specific operation

conditions. Therefore, in this European Standard, the requirements on the manikin and operation conditions

are left open as far as possible, and a calibration procedure (see 4.4.5.9) shall be carried out in order to

achieve comparability of the test results of different test houses.
The manikin shall fulfil the following requirements:
2 2

 body height between 1,5 m and 1,9 m with a surface area between 1,5 m and 2,1 m ;

 internal heating with controlled and measurable heat flux (either single global internal heater, single global

surface heater or different independent surface heaters);

 at least one temperature measurement of the manikin (either global internal temperature or mean surface

temperature);

 regulation to a constant value of either heat flux or surface temperatures so that the measurement can be

operated in steady-state condition.
During the test, the manikin shall be dressed with the following garments:
 two-piece suit
...
