ISO 10887:1999

Key type three-jaw drill chucks - Specification

Mandrins de perceuse trois mors à clé — Spécifications

La présente Norme internationale spécifie les caractéristiques dimensionnelles et les tolérances de concentricité des mandrins de perceuse trois mors à clé à emmanchement conique ou taraudé.Elle spécifie également trois classes de mandrins de perceuse, à savoir:- Lourd (H)- Médium (M)- léger (L)pour une utilisation dans différents domaines d'activité.Les dimensions de base des clés de mandrins de perceuse trois mors sont aussi spécifiées.

General Information

• Status: Published
• Publication Date: 03-Nov-1999
• ICS: 25.100.30 - Drills, countersinks, reamers
• Technical Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Drafting Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Current Stage: 9060 - Close of review
• Completion Date: 02-Dec-2028

Overview

ISO 10887:1999 specifies the dimensional characteristics and concentricity tolerance requirements for key type three-jaw drill chucks with either taper-bore or internal (inch) thread mounts. The standard defines three classes of chucks - Heavy (H), Medium (M) and Light (L) - and sets basic dimensions and designation, marking and testing rules for both chucks and their chuck keys.

Keywords: ISO 10887:1999, key type three-jaw drill chucks, drill chuck specification, concentricity tolerance, chuck keys, taper mount, internal thread mount

Key topics

• Scope and classes: Defines three use classes (H, M, L) to cover heavy machine tools, light industrial and DIY/portable tools.
• Mount types: Covers both taper mount (Morse or Jacobs tapers) and internal screw-thread (inch) mount types.
• Dimensional specifications: Provides overall dimensions and capacities for various chuck sizes and their keys.
• Concentricity tolerances: Specifies how to test accuracy using a test mandrel and Full Indicator Movement (FIM) at prescribed distances for different capacities and classes.
• Chuck keys: Defines three key types (tee, 90° bend, welded) with size tables and application classes.
• Designation rules: Standardized naming format for chucks (e.g., “Keyed chuck ISO 10887 - T - B12 - 6,5H”) and keys (e.g., “Chuck key ISO 10887 - T1 - N4”).
• Marking requirements: Permanent identification of manufacturer, capacity range and mount type on both chucks and keys.

Applications

• Manufacturers of drill chucks and chuck keys use ISO 10887 to design and produce parts that meet international interchangeability and performance expectations.
• Machine tool builders and toolroom managers use the standard to specify chucks for lathes, drill presses and portable drills.
• Purchasing and quality departments reference the standard for acceptance testing (concentricity FIM) and for verifying correct designation and marking of delivered chucks.
• Technical documentation, catalogs and procurement specifications benefit from the standardized designation and marking rules to reduce errors and ensure compatibility.

Who uses this standard

• Chuck and key manufacturers
• Machine tool OEMs and retrofitters
• Quality assurance and metrology labs
• Procurement specialists and maintenance engineers

Related standards

Normative references cited in ISO 10887 include:

• ISO 239:1999 - Drill chuck tapers
• ISO 263, ISO 725, ISO 5864 - ISO inch screw threads (basic dimensions, allowances and tolerances)

ISO 10887:1999 helps ensure safe, accurate and interchangeable three-jaw drill chuck systems across industrial and consumer tool applications.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 10887
First edition
1999-11-01
Key type three-jaw drill chucks —
Specification
Mandrins de perceuse trois mors à clé — Spécifications
A
Reference number

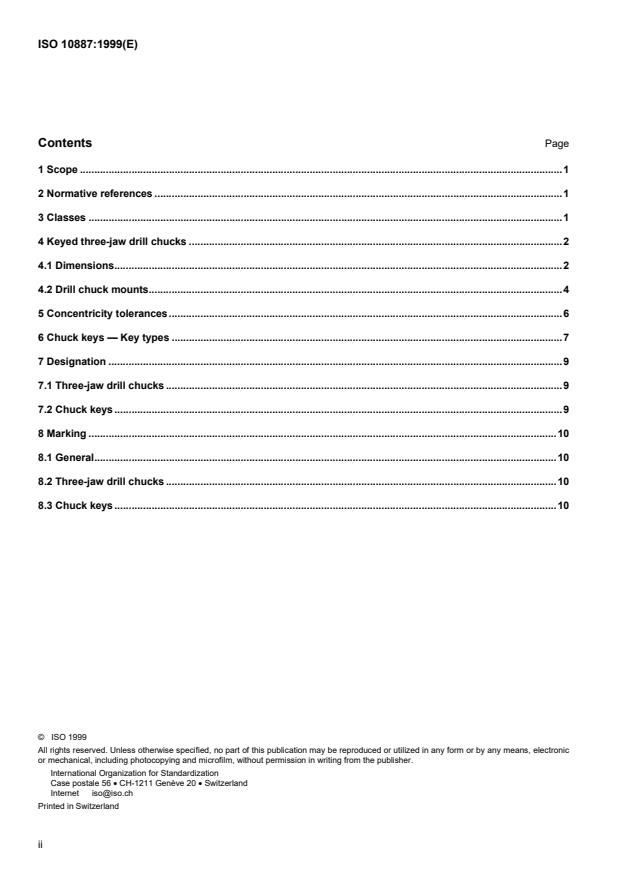

Contents Page
1 Scope .1
2 Normative references .1
3 Classes .1
4 Keyed three-jaw drill chucks .2
4.1 Dimensions.2
4.2 Drill chuck mounts.4
5 Concentricity tolerances.6
6 Chuck keys — Key types .7
7 Designation .9
7.1 Three-jaw drill chucks .9
7.2 Chuck keys.9
8 Marking .10
8.1 General.10
8.2 Three-jaw drill chucks .10
8.3 Chuck keys.10
©  ISO 1999
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet [e-mail]
Printed in Switzerland
ii
© ISO
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 10887 was prepared by Technical Committee ISO/TC 29, Small tools.
iii
INTERNATIONAL STANDARD  © ISO ISO 10887:1999(E)
Key type three-jaw drill chucks — Specification
1 Scope
This International Standard specifies the dimensional characteristics and concentricity tolerance requirements for
key type three-jaw drill chucks with taper bore or internal thread mounts.
Three classes of chucks are specified, namely:
 Heavy (H)
 Medium (M)
 Light (L)
for use in various fields of activity.
Basic dimensions for three-jaw drill chuck keys are also specified.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
ISO 239:1999, Drill chuck tapers.
ISO 263:1973, ISO inch screw threads — General plan and selection for screws, bolts and nuts — Diameter range
0.06 to 6 in.
ISO 725:1978, ISO inch screw threads — Basic dimensions.
ISO 5864:1978, ISO inch screw threads — Allowances and tolerances.
3 Classes
For the purposes of this International Standard the following classes of use are defined:
Class Type Use
H Heavy duty chucks for use on machine tools and heavy duty portable machines
M Medium duty chucks primarily for use on light industrial and portable tools
L Light duty chucks for use on light industrial and the do-it-yourself (D.I.Y.) range of tools, corded
or cordless
© ISO
4 Keyed three-jaw drill chucks
4.1 Dimensions
4.1.1 Taper mount type
See Figure 1 and Table 1.
Figure 1 — Three-jaw drill chuck — Taper mount type
Table 1 — Three-jaw drill chucks — Taper mount type — Overall dimensions
Dimensions in millimetres
Class 4H 6,5H 8H 10H 13H 16H 20H 26H
Capacity 0,5/4 0,8/6,5 0,8/8 1/10 1/13 1/16 5/20 5/26
Heavy (from/to)
a
(H) 50 60 62 80 93 106 120 148
max.
l
26 38 38 46 55 60 65 93
d max.
Class — 6,5M 8M 10M 13M 16M — —
Capacity — 0,8/6,5 0,8/8 1/10 1.5/13 3/16 — —
Medium (from/to)
(M) a — 58 58 65 82 93 — —
l max.
— 35 35 42.9 47 52 — —
d max.
Class — 6,5L 8L 10L 13L — — —
Capacity — 0,8/6,5 1/8 1,5/10 2,5/13 — — —
Light (from/to)
a
(L) — 56 56 65 82 — — —
l max.
— 30 30 34 42,9 — — —
d max.
a
l max.: chucks with closed jaws.
© ISO
4.1.2 Internal
...

NORME ISO
INTERNATIONALE 10887
Première édition
1999-11-01
Mandrins de perceuse trois mors à clé —
Spécifications
Key type three-jaw drill chucks — Specification
A
Numéro de référence

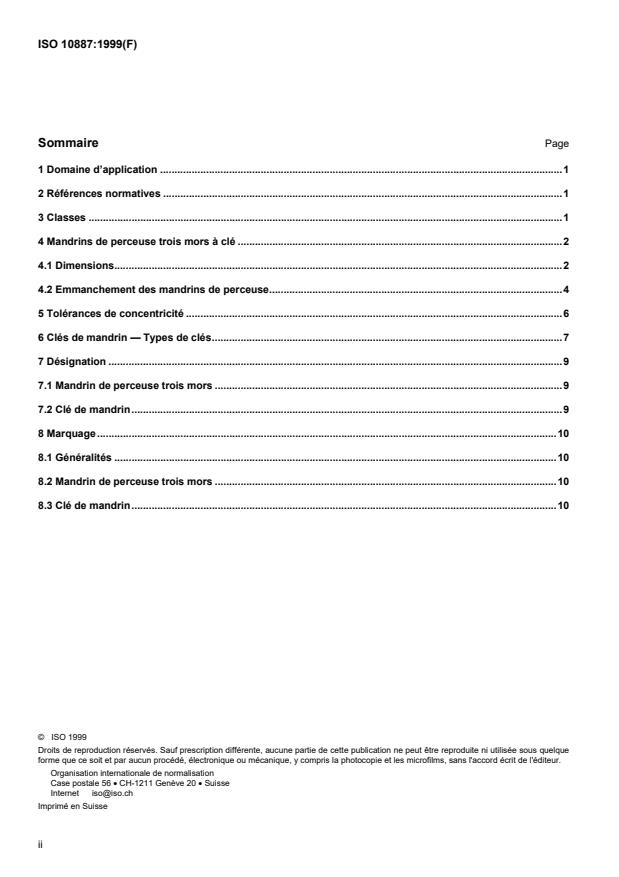

Sommaire Page
1 Domaine d’application .1
2 Références normatives .1
3 Classes .1
4 Mandrins de perceuse trois mors à clé .2
4.1 Dimensions.2
4.2 Emmanchement des mandrins de perceuse.4
5 Tolérances de concentricité .6
6 Clés de mandrin — Types de clés.7
7 Désignation .9
7.1 Mandrin de perceuse trois mors .9
7.2 Clé de mandrin.9
8 Marquage.10
8.1 Généralités .10
8.2 Mandrin de perceuse trois mors .10
8.3 Clé de mandrin.10
©  ISO 1999
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet [e-mail]
Imprimé en Suisse
ii
© ISO
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 10887 a été élaborée par le comité technique ISO/TC 29, Petit outillage.
iii
©
NORME INTERNATIONALE  ISO ISO 10887:1999(F)
Mandrins de perceuse trois mors à clé — Spécifications
1 Domaine d’application
La présente Norme internationale spécifie les caractéristiques dimensionnelles et les tolérances de concentricité
des mandrins de perceuse trois mors à clé à emmanchement conique ou taraudé.
Elle spécifie également trois classes de mandrins de perceuse, à savoir:
 Lourd (H)
 Médium (M)
 léger (L)
pour une utilisation dans différents domaines d'activité.
Les dimensions de base des clés de mandrins de perceuse trois mors sont aussi spécifiées.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 239:1999, Cônes d'emmanchement pour mandrins de perceuse.
ISO 263:1973, Filetages ISO en inches — Vue d'ensemble et sélection pour boulonnerie — Diamètres de 0,06 à
6 in.
ISO 725:1978, Filetages ISO en inches — Dimensions de base.
ISO 5864:1993, Filetages ISO en inches — Jeux et tolérances.
3 Classes
Pour les besoins de la présente Norme internationale, les classes d'utilisation suivantes sont définies:
Classe Type Utilisation
H mandrin lourd utilisé sur machines-outils fixes industrielles et machines
portatives haut de gamme
M mandrin médium essentiellement utilisé sur machines industrielles légères et
portatives
L mandrin léger utilisé sur machines industrielles légères et portatives et sur
machines portatives grand public, avec ou sans fil
© ISO
4 Mandrins de perceuse trois mors à clé
4.1 Dimensions
4.1.1 Type à emmanchement conique
Voir Figure 1 et Tableau 1.
Figure 1 — Mandrin de perceuse trois mors — Type à emmanchement conique
Tableau 1 — Mandrin de perceuse trois mors — Type à emmanchement conique — Dimensions générales
Dimensions en millimètres
Classe 4H 6,5H 8H 10H 13H 16H 20H 26H
Capacité
(de/à) 0,5/4 0,8/6,5 0,8/8 1/10 1/13 1/16 5/20 5/26
Lourd
a
l max.
(H) 50 60 62 80 93 106 120 148
d max.
26 38 38 46 55 60 65 93
Classe — 6,5M 8M 10M 13M 16M — —
Capacité
(de/à) — 0,8/6,5 0,8/8 1/10 1,5/13 3/16 — —
Médium
a
l max. — 58 58 65 82 93 — —
(M)
d max. — 35 35 42.9 47 52 — —
Classe — 6,5L 8L 10L 13L — — —
Capacité
(de/à) — 0,8/6,5 1/8 1,5/10 2,5/13 — — —
Léger
a
(L) l max. — 56 56 65 82 — — —
d max. — 30 30 34 42,9 — — —
a
l max.: mandrins avec mors serrés.
© ISO
4.1.2 Type à emmanchement taraudé
Voir Figure 2 et Tableau 2.
Figure 2 — Mandrin de perceuse trois mors — Type à emmanchement taraudé
Tableau 2 — Mandrin de perceuse trois mo
...
