ISO 9140:1998

Aerospace — Nuts, plain or slotted (castellated) — Test methods

This International Standard specifies test methods for metric plain or slotted (castellated) nuts, with MJ threads in accordance with ISO 5855-2, for use in aerospace construction. It describes the test device and the method for each test. It is applicable to nuts as defined above, provided that the relevant documents (product standard, definition document, procurement specification, etc.) refer to this International Standard. This International Standard is to be used in conjunction with ISO 9139 or any other similar document.

Aéronautique et espace — Écrous ordinaires ou à créneaux — Méthodes de contrôle et d'essai

La présente Norme internationale prescrit les méthodes de contrôle et d'essai pour les écrous ordinaires ou à créneaux, métriques, à filetage MJ conformément à l'ISO 5855-2, pour les constructions aérospatiales. Elle décrit le dispositif d'essai et prescrit le mode opératoire pour chaque contrôle ou essai. Elle est applicable aux écrous répondant à la définition ci-dessus, à condition qu'elle soit référencée dans les documents les concernant (norme de produit, document de définition, spécification d'approvisionnement, etc.). La présente Norme internationale est à utiliser conjointement avec l'ISO 9139 ou tout autre document similaire

General Information

• Status: Published
• Publication Date: 16-Dec-1998
• ICS: 49.030.30 - Nuts
• Technical Committee: ISO/TC 20/SC 4 - Aerospace fastener systems
• Drafting Committee: ISO/TC 20/SC 4 - Aerospace fastener systems
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 19-Oct-2021

Standards Content (Sample)

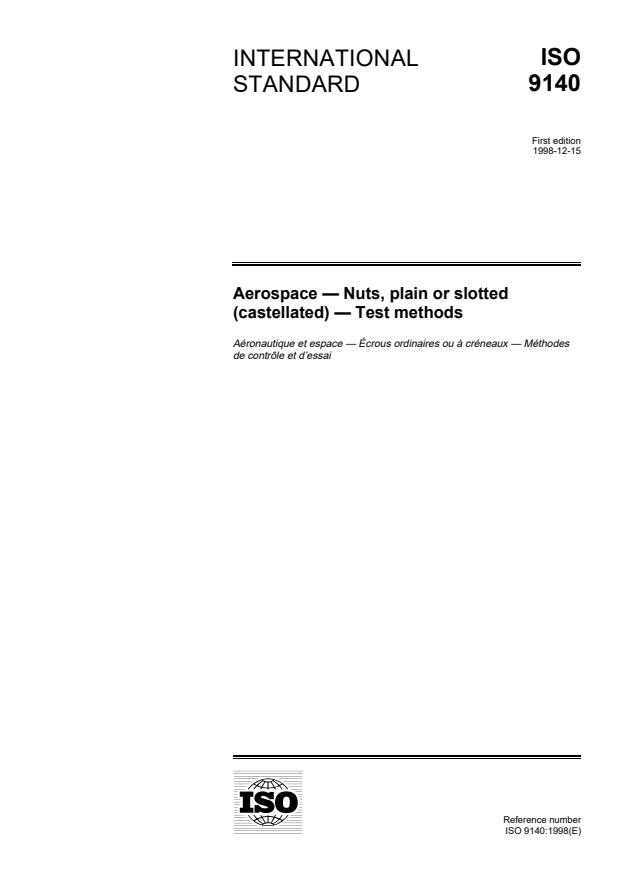

INTERNATIONAL ISO
STANDARD 9140
First edition
1998-12-15
Aerospace — Nuts, plain or slotted
(castellated) — Test methods
Aéronautique et espace — Écrous ordinaires ou à créneaux — Méthodes
de contrôle et d’essai
A
Reference number
ISO 9140:1998(E)

---------------------- Page: 1 ----------------------
ISO 9140:1998(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 9140 was prepared by Technical Committee ISO/TC 20, Aircraft and space vehicles,
Subcommittee SC 4, Aerospace fastener systems.
©  ISO 1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet [e-mail]
Printed in Switzerland
ii

---------------------- Page: 2 ----------------------

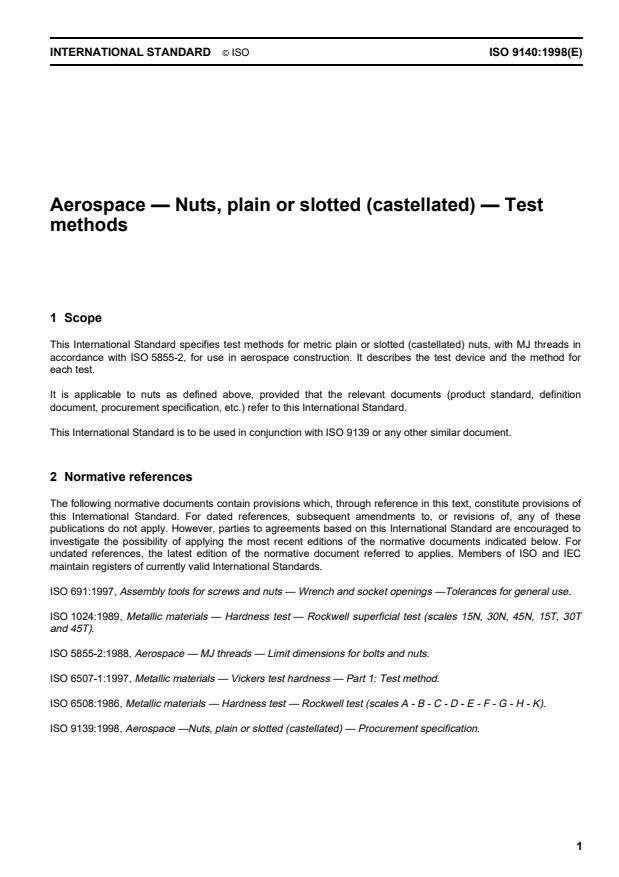

INTERNATIONAL STANDARD  © ISO ISO 9140:1998(E)

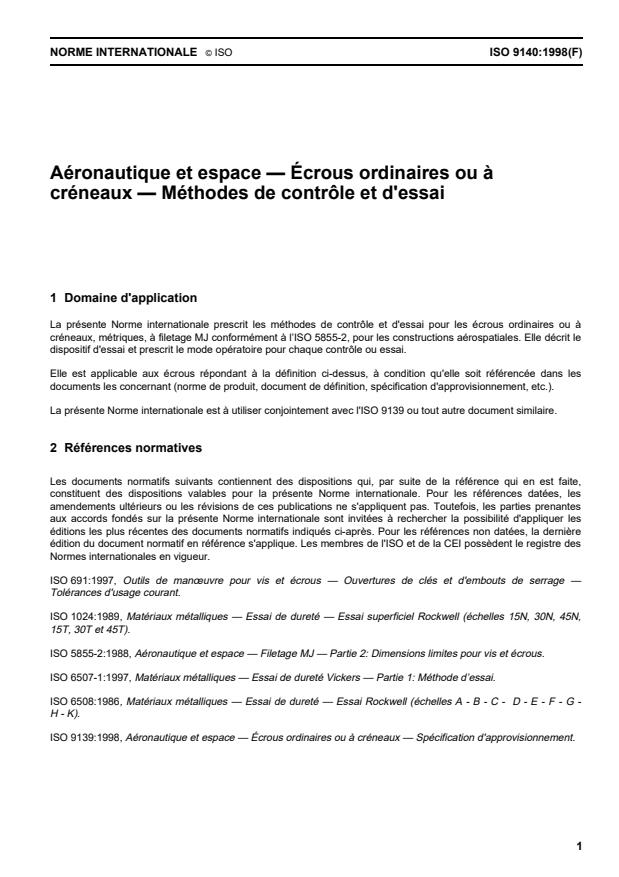

Aerospace — Nuts, plain or slotted (castellated) — Test
methods
1 Scope
This International Standard specifies test methods for metric plain or slotted (castellated) nuts, with MJ threads in
accordance with ISO 5855-2, for use in aerospace construction. It describes the test device and the method for
each test.
It is applicable to nuts as defined above, provided that the relevant documents (product standard, definition
document, procurement specification, etc.) refer to this International Standard.
This International Standard is to be used in conjunction with ISO 9139 or any other similar document.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 691:1997, Assembly tools for screws and nuts — Wrench and socket openings —Tolerances for general use.
ISO 1024:1989, Metallic materials — Hardness test — Rockwell superficial test (scales 15N, 30N, 45N, 15T, 30T
and 45T).
ISO 5855-2:1988, Aerospace — MJ threads — Limit dimensions for bolts and nuts.
ISO 6507-1:1997, Metallic materials — Vickers test hardness — Part 1: Test method.
ISO 6508:1986, Metallic materials — Hardness test — Rockwell test (scales A - B - C - D - E - F - G - H - K).
ISO 9139:1998, Aerospace —Nuts, plain or slotted (castellated) — Procurement specification.
1

---------------------- Page: 3 ----------------------
ISO 9140:1998(E) © ISO
3 Inspections and tests
3.1 Hardness test
3.1.1 Procedure
The procedure is a function of the nut configuration and of the available apparatus. The authorized procedures are
as follows:
 Rockwell hardness, in accordance with ISO 6508;
Vickers hardness
 HV 5 to HV 100, in accordance with ISO 6507-1;
 Rockwell superficial hardness, in accordance with ISO 1024;
 microhardness.
3.1.2 Method
This test shall be carried out at ambient temperature.
The measurement shall be taken on the bearing surface or on one of the flats.
Should this not be possible, carry out this test on a cut section after moulding the nut into a thermosetting resin.
Remove all possible coating (protection, lubrication, paint, etc.) in the measurement zone. True up the bearing
surface to obtain the required relationship. These two operations shall not generate any heat liable to modify the
characteristics of the material constituting the nut to be tested.
Carry out the test and then check conformity with the requirements of the dimensional standard or of the definition
document.
Nuts subjected to this test shall not be reused.
3.2 Bearing surface squareness test
3.2.1 Test device
The test device is illustrated in Figure 1.
...
