ISO 9073-16:2007

Textiles — Test methods for nonwovens — Part 16: Determination of resistance to penetration by water (hydrostatic pressure)

ISO 9073-16:2007 describes the hydrostatic pressure test that measures the resistance of nonwoven fabrics to the penetration of water under varied hydrostatic head pressures. ISO 9073-16:2007 applies to any nonwoven fabrics which are intended for use as a barrier to the penetration of fluids.

Textiles — Méthodes d'essai pour nontissés — Partie 16: Détermination de la résistance à la pénétration de l'eau (pression hydrostatique)

L'ISO 9073-16:2008 décrit un essai de pression hydrostatique qui permet de mesurer la résistance des étoffes nontissées à la pénétration d'eau sous différentes pressions hydrostatiques. Elle s'applique à toute étoffe nontissée destinée à empêcher la pénétration de fluides.

General Information

• Status: Published
• Publication Date: 28-Nov-2007
• ICS: 59.080.30 - Textile fabrics
• Technical Committee: ISO/TC 38 - Textiles
• Drafting Committee: ISO/TC 38 - Textiles
• Current Stage: 9093 - International Standard confirmed
• Start Date: 29-Dec-2021
• Completion Date: 12-Feb-2026

Overview

ISO 9073-16:2007 - Textiles - Test methods for nonwovens - Part 16: Determination of resistance to penetration by water (hydrostatic pressure) defines a standardized hydrostatic pressure test for measuring the water resistance of nonwoven fabrics. The method determines the hydrostatic head at which water first penetrates the fabric and is intended for any nonwoven used as a barrier to fluid penetration.

Keywords: ISO 9073-16:2007, hydrostatic pressure test, nonwovens, water penetration, hydrostatic head, textiles test methods, water resistance.

Key topics and technical requirements

• Scope: Applies to nonwoven fabrics intended as fluid barriers.
• Principle: A specimen is clamped over a test-head reservoir; water pressure is increased at a controlled rate until leakage appears. The test end-point is the formation of drops in three separate penetrating holes.
• Apparatus essentials:
  • Hydrostatic testing apparatus with leveling and leak-tight clamping.
  • Water temperature control at (23 ± 2) °C (alternative temperatures allowed if agreed).
  • Pressure increase rates of (10 ± 0.5) cm H2O/min or (60 ± 3) cm H2O/min.
  • Standard test-head circular area (100 ± 1) cm² (other sizes allowed by agreement).
  • Optional nylon net support for low-strength nonwovens (use must be agreed and reported).
• Calibration and metrology: Follow ISO 10012:2003 and manufacturer instructions; verify pressure and flow rates for the expected pressure range.
• Procedure basics:
  • Sample preparation per ISO 3951-5; conditioning per ISO 139.
  • Test fresh grade 3 water per ISO 3696.
  • Record pressure at first penetration for each specimen; recommended to test at least five specimens.
• Reporting & calculations:
  • Report individual results in cm H2O or hPa, average, standard deviation, and coefficient of variation (precision reporting per Table 1 in the standard).
  • Include test conditions, side tested (face/anvil), pressure application direction (below/above), temperature, rate, sample count, and any deviations.

Applications and users

• Practical uses:
  • Evaluating barrier performance of medical nonwovens (e.g., surgical drapes, gowns), protective clothing, filtration liners, wipes and geotextiles where liquid penetration is a concern.
  • Quality control, incoming inspection and comparative product development.
• Typical users:
  • Textile testing laboratories, product engineers, quality managers, nonwoven manufacturers, regulatory & procurement teams specifying barrier performance.

Related standards

• Other parts of ISO 9073 (e.g., thickness, tensile, air permeability, spray impact: Parts 1–18).
• Normative references within the method: ISO 139 (conditioning), ISO 3696 (water quality), ISO 3951-5 (sampling), ISO 10012 (measurement management).

This standard provides a repeatable, internationally recognized test for hydrostatic resistance of nonwovens, enabling consistent specification, comparison and quality assurance of barrier fabrics.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 9073-16
First edition
2007-12-01
Textiles — Test methods for
nonwovens —
Part 16:
Determination of resistance to
penetration by water (hydrostatic
pressure)
Textiles — Méthodes d'essai pour nontissés —
Partie 16: Détermination de la résistance à la pénétration de l'eau
(pression hydrostatique)
Reference number
©
ISO 2007
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2007 – All rights reserved

Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 1
4 Principle. 2
5 Apparatus . 2
6 Calibration . 4
7 Procedure . 4
8 Calculation. 5
9 Test report . 5
Annex A (informative) General information regarding reproducibility . 7

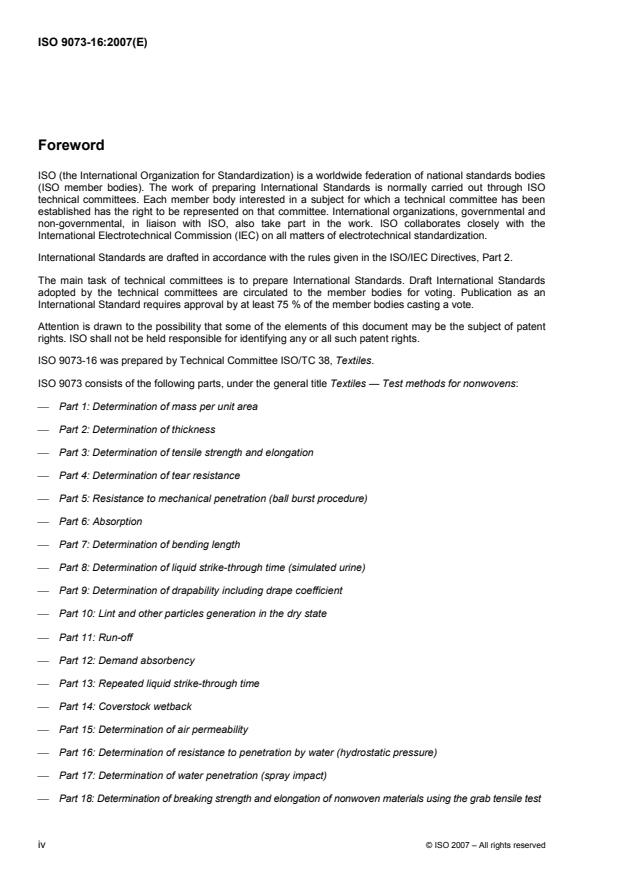

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 9073-16 was prepared by Technical Committee ISO/TC 38, Textiles.
ISO 9073 consists of the following parts, under the general title Textiles — Test methods for nonwovens:
⎯ Part 1: Determination of mass per unit area
⎯ Part 2: Determination of thickness
⎯ Part 3: Determination of tensile strength and elongation
⎯ Part 4: Determination of tear resistance
⎯ Part 5: Resistance to mechanical penetration (ball burst procedure)
⎯ Part 6: Absorption
⎯ Part 7: Determination of bending length
⎯ Part 8: Determination of liquid strike-through time (simulated urine)
⎯ Part 9: Determination of drapability including drape coefficient
⎯ Part 10: Lint and other particles generation in the dry state
⎯ Part 11: Run-off
⎯ Part 12: Demand absorbency
⎯ Part 13: Repeated liquid strike-through time
⎯ Part 14: Coverstock wetback
⎯ Part 15: Determination of air permeability
⎯ Part 16: Determination of resistance to penetration by water (hydrostatic pressure)
⎯ Part 17: Determination of water penetration (spray impact)
⎯ Part 18: Determination of breaking strength and elongation of nonwoven materials using the grab tensile test
iv © ISO 2007 – All rights reserved

INTERNATIONAL STANDARD ISO 9073-16:2007(E)

Textiles — Test methods for nonwovens —
Part 16:
Determination of resistance to penetration by water
(hydrostatic pressure)
1 Scope
This part of ISO 9073 describes the hydrostatic pressure test that measures the resistance of nonwoven
fabrics to the penetration of water under varied hydrostatic head pressures.
This part of ISO 9073 applies to any nonwoven fabrics which are intended for use as a barrier to the
penetration of fluids.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 139, Textiles ― Standard atmospheres for conditioning and testing
ISO 3696, Water for analytical laboratory use ― Specification and test methods
ISO 3951-5, Sampling procedures for inspection by variables ― Part 5: Sequential sampling plans indexed by
acceptance quality limit (AQL) for inspection by variables (known standard deviation)
ISO 10012:2003, Measurement management systems ― Requirements for measurement processes and
measuring equipment
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
hectopascal
millibar
unit of atmospheric pressure equal to 100 N/m or 0,000 981 m of a water column
3.2
water resistance of nonwoven materials
fabric characteristics which are resistant to wetting and penetration by water
4 Principle
A nonwoven fabric specimen is mounted to form the cover on the test-head reservoir. This specimen is
subjected to a standardized water pressure increase at a constant rate, until leakage appears on the outer
surface of t
...

NORME ISO
INTERNATIONALE 9073-16
Première édition
2007-12-01
Textiles — Méthodes d'essai pour
nontissés —
Partie 16:
Détermination de la résistance à la
pénétration de l'eau (pression
hydrostatique)
Textiles — Test methods for nonwovens —
Part 16: Determination of resistance to penetration by water (hydrostatic
pressure)
Numéro de référence
©
ISO 2007
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés

Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions. 1
4 Principe. 2
5 Appareillage. 2
6 Étalonnage. 4
7 Mode opératoire. 4
8 Calculs. 5
9 Rapport d'essai . 6
Annexe A (informative) Informations générales concernant la reproductibilité. 7

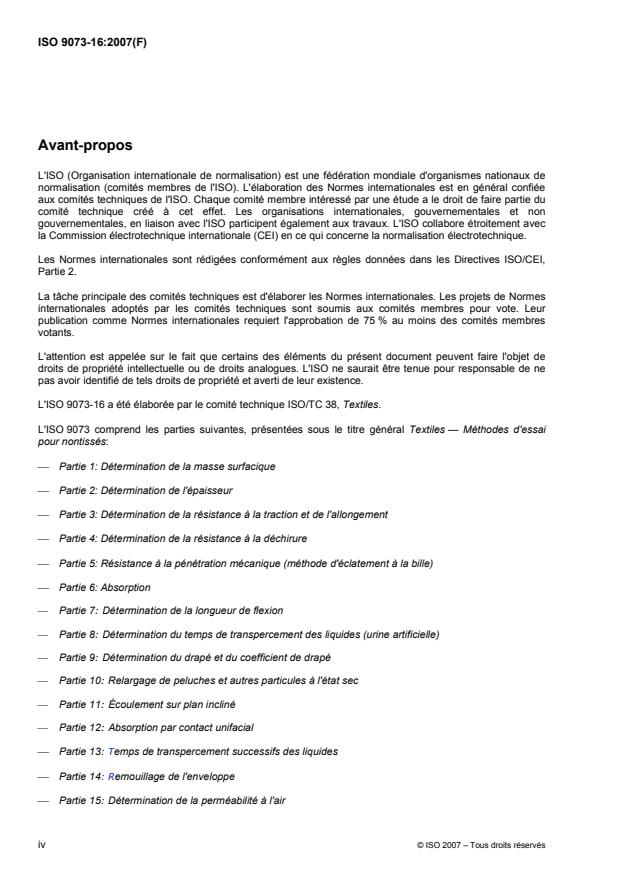

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 9073-16 a été élaborée par le comité technique ISO/TC 38, Textiles.
L'ISO 9073 comprend les parties suivantes, présentées sous le titre général Textiles — Méthodes d'essai
pour nontissés:
⎯ Partie 1: Détermination de la masse surfacique
⎯ Partie 2: Détermination de l'épaisseur
⎯ Partie 3: Détermination de la résistance à la traction et de l'allongement
⎯ Partie 4: Détermination de la résistance à la déchirure
⎯ Partie 5: Résistance à la pénétration mécanique (méthode d'éclatement à la bille)
⎯ Partie 6: Absorption
⎯ Partie 7: Détermination de la longueur de flexion
⎯ Partie 8: Détermination du temps de transpercement des liquides (urine artificielle)
⎯ Partie 9: Détermination du drapé et du coefficient de drapé
⎯ Partie 10: Relargage de peluches et autres particules à l'état sec
⎯ Partie 11: Écoulement sur plan incliné
⎯ Partie 12: Absorption par contact unifacial
⎯ Partie 13: Temps de transpercement successifs des liquides
⎯ Partie 14: Remouillage de l'enveloppe
⎯ Partie 15: Détermination de la perméabilité à l'air
iv © ISO 2007 – Tous droits réservés

⎯ Partie 16: Détermination de la résistance à la pénétration de l'eau (pression hydrostatique)
⎯ Partie 17: Détermination de la pénétration de l'eau (impact d'aérosol)
⎯ Partie 18: Détermination de la résistance à la rupture et de l'allongement de matériaux nontissés par
l'essai de traction à l'arrachement

NORME INTERNATIONALE ISO 9073-16:2007(F)

Textiles — Méthodes d'essai pour nontissés —
Partie 16:
Détermination de la résistance à la pénétration de l'eau
(pression hydrostatique)
1 Domaine d'application
La présente partie de l'ISO 9073 décrit un essai de pression hydrostatique qui permet de mesurer la
résistance des étoffes nontissées à la pénétration d'eau sous différentes pressions hydrostatiques.
La présente partie de l'ISO 9073 s'applique à toute étoffe nontissée destinée à empêcher la pénétration de
fluides.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d'essai
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 3951-5, Règles d'échantillonnage pour les contrôles par mesures — Partie 5: Plans d'échantillonnage
séquentiels indexés d'après la limite d'acceptation de qualité (LAQ) pour l'inspection par variables (écart-type
connu)
ISO 10012:2003, Systèmes de management de la mesure — Exigences pour les processus et les
équipements de mesure
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
hectopascal
millibar
unité de pression atmosphérique égale à 100 N/m ou 0,000 981 m de colonne d'eau
3.2
résistance à l'eau des nontissés
caractéristiques de l'étoffe qui la rendent résistante au mouillage et à la pénétration de l'eau
4 Principe
Une éprouvette de nontissé est montée de manière à recouvrir la tête de mesure réservoir. Cette éprouvette
est soumise à une augmentation normalisée de la pression d‘eau, à vitesse constante, jusqu'à l'apparition
d'une fuite sur la face extérieure du nontissé. Les résultats de l'essai de pression d'eau hydrostatique sont
relevés quand apparaissent les premières gouttes, dans trois zones distinctes de
...
