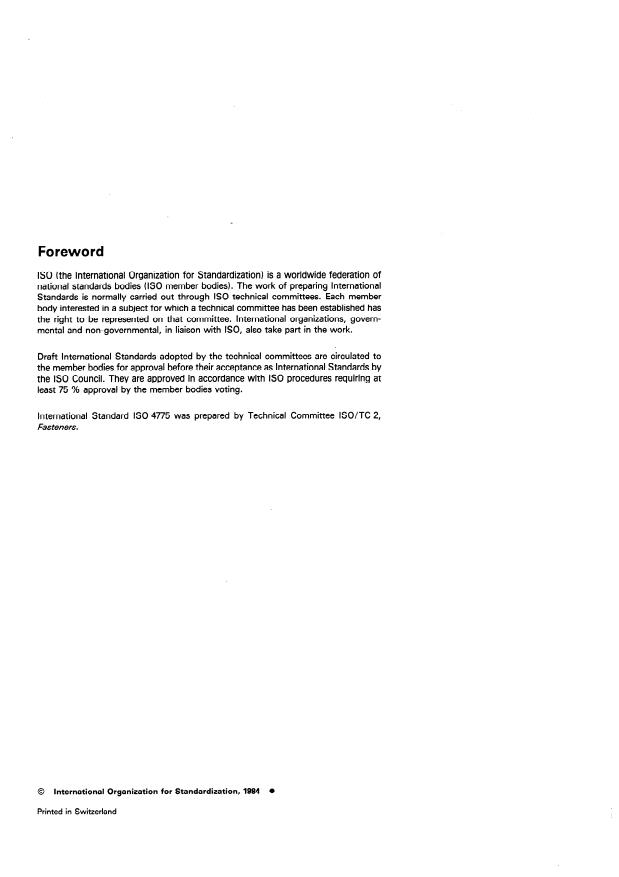

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 4775 was prepared by Technical Committee ISO/TC 2,
Fasteners.
International Organization for Standardization, 1984
0
Printed in Switzerland

---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 4775-1984 (E)
Hexagon nuts for high-strength structural bolting with
large width across flats - Product grade B - Property
-
classes 8 and 10
Nuts to this International Standard when matched with the
0 Introduction
appropriate bolt to either IS0 7411 or IS0 7412 have been de-
signed to provide an assembly with a high level of assurance
This International Standard is part of the complete IS0 product
against failure by thread stripping on overtightening. This
standard series on hexagon drive fasteners. The series com-
prises : applies to all property classes and finishes, except hot-dip
galvanized nuts which have threads of tolerance class 6H after
a) hexagon head bolts (IS0 4014, IS0 4015 and galvanizing and which may adopted by agreement between the
IS0 4016); purchaser and the supplier. These latter nuts must be matched
with hot-dip galvanized bolts 8.8s lJ2) or 10.9s U*), and the
b) hexagon head screws (IS0 4017 and IS0 4018); resulting assembly may show failure by thread stripping on
overtightening.
c) hexagon nuts (IS0 4032, IS0 4633, IS0 4634,
IS0 4035 and IS0 4036); NOTE - Attention is drawn to the importance of ensuring that the
nuts are correctly used if satisfactory results are to be obtained. For
recommendations concerning proper application, reference should be
d) hexagon flanged bolts; 1)
made to an appropriate bolting code.
e) hexagon flanged screws; 1)
2 References
f) hexagon flanged nuts (IS0 4161);
IS0 261, IS0 general purpose metric screw threads - General
g) structural bolting (IS0 4775 and IS0 7411 to
IS0 7417). plan.
I SO 898, Mechanical properties of fasteners.
1 Scope and field of application
IS0 965, IS0 general purpose metric screw threads -
This International Standard gives specifications for large series Tolerances.
hexagon, high-strength structural nuts with metric dimensions
IS0 1461, Metallic coatings - Ho t-dip galvanized coatings on
in property classes 8 and 10 and thread sizes from Ml2 up to
and including M36 for use with high-strength structural bolts of fabrica ted ferrous products - Requirements.
property classes 8.8 and 10.9.
IS0 3269, Fasteners - Acceptance inspection.
If in special cases specifications other than those listed in this
IS0 475911, Tolerances for fasteners - Part 7: Bolts, screws
International Standard are required, it is recommended that
they are selected from existing International Standards, for and nuts, with thread diameters > 1,6 and < 150 mm andpro-
duct grades A, B and C.
example, IS0 261, IS0 898 and IS0 965.
1) These will form the subject of a future International Standard.
2) See clause 8.
1

---------------------- Page: 3 ----------------------
IS0 47751984 (El

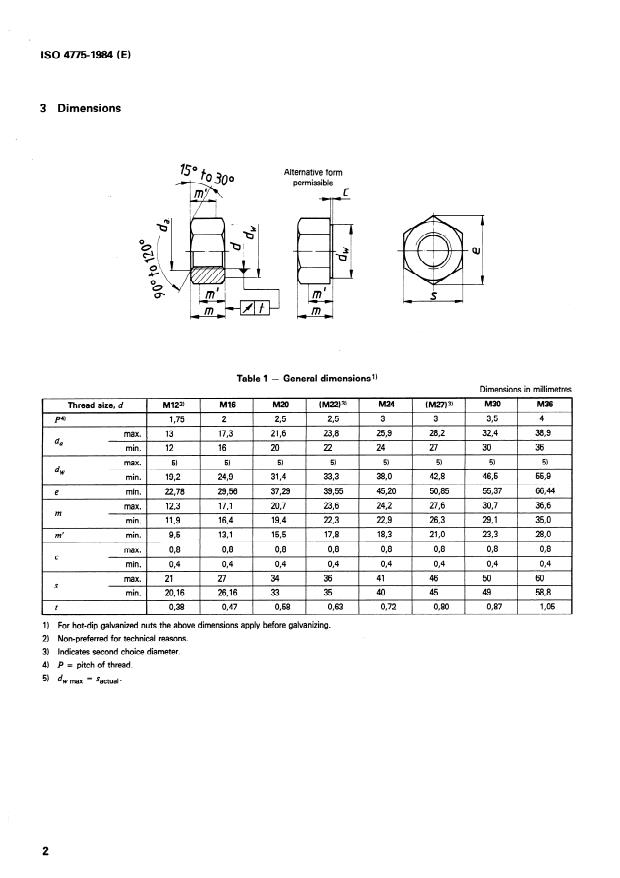

3 Dimensions
Alternative form
permissible
I
m
m
LY
Table 1 - General dimensionsl)
Dimensions in millimetres
M30 1
Thread size, d 1 Ml221 1 MI6 1 M20 1 (M2213’ 1 NW 1 (MZW 1 M36
2 3 4
P4) 1,75 2,5 2,5 3 3,5
max. , 13 17,3 21,6
23,8 25,9 a2 32,4 =,g
da
min. 12 16 20
22 24 27 30 36
max. 5) 5) 5) 5) 5) 5) 5) 5)
4v
min. 19,2 24,9 31,4 33,3 a0 42,8
46,5 55,9
e min. 39,55 1 55,37 -I- 66,44
223 1 2%= 1 3729 1 620 1 50,85 (
I
max. 12,3
17,l 20,7 23,6 24,2 27,6 30,7 36,6
m
min. 11,9 16,4 19,4 22,3 a9 26,3 a1 35,0
m' min. 1 9,5 .I 23,3 1 28,0
13,l ( 15,5 1 17,8 1 18,3 1 a0 1
max. 03 03 Or8 0,8
68 03 03 W3
C
min. 0,4 0,4 Of4 03 w 09
w Of4
max. 21 27 34 36 41 46 50 60
S
min. 20,16
26,16 33 35 40 45 49 5&8
t 03 0,47 03
o,= 0,72 0,80 0,87 I,05
1) For hot-dip galvanized nuts the above dimensions apply before galvanizing.
2) Non-preferred for technical reasons.
3) Indicates second choice diameter.
4) P = pitch of thread.
5, dw max = Sactual l
2

---------------------- Page: 4 ----------------------
IS0 4775-1984 (E)
4 Specifications and reference standards
- Specifications and reference standards .
Table 2
Steel
Material
Tolerance 6H or 6AXI) (see also annex A)
Thread
International Standards IS0 261, IS0 965
82) of 10% 3)
Class
Mechanical properties
_ International Standard IS0 898/2
normal Black oxide41
Surface finish
Zinc electroplated3)
optional 5) Cadmium electroplated3)
Hot-dip galvanized to IS0 1461
Product grade B except nut height m and c
Tolerances
International Standard IS0 4759/ 16)
For acceptance procedure, see IS0 3269.
-Acceptability
I
IS0 7411 or IS0 7412
1 Associated bolts
I
IS0 7415 or IS0 7416
1 Associated washers
I I
1) The thread tolerances for oversize tapped hot-dip galvanized nuts to IS0 1461 have been temporarily designated 6AX; the thread limits are
included in annex A on a provisional basis, pending the adoption of this thread class, when it is anticipated it will be included in IS0 965. Hot-dip
galvanized nuts may als
...

SLOVENSKI STANDARD
SIST ISO 4775:1996
01-april-1996
âHVWUREHãLURNHPDWLFHYHOLNHWUGQRVWL]DYLMDþHQHMHNOHQHNRQVWUXNFLMH5D]UHG
L]GHODYH%7UGQRVWQDUD]UHGDLQ
Hexagon nuts for high-strength structural bolting with large width across flats -- Product
grade B -- Property classes 8 and 10
Écrous hexagonaux à serrage contrôlé pour constructions métalliques, à surplats série
large -- Grade B -- Classes de qualité 8 et 10
Ta slovenski standard je istoveten z: ISO 4775:1984
ICS:
21.060.20 Matice Nuts
SIST ISO 4775:1996 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 4775:1996

---------------------- Page: 2 ----------------------

SIST ISO 4775:1996
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDlZATIONWlE>I((1YHAPO~HAFi OPTAHM3ALlMR IlO CTAHWWTH3A~MM@ORGANlSATlON INTERNATIONALE DE NORMALISATION
Hexagon nuts for high-strength structural bolting with
large width across flats - Product grade B - Property
classes 8 and 10
&ous hexagonaux ;i serrage contrblb pour constructions m&alliques, ;i surplats s&ie large - Grade 6 - Classes de qualith
8 et 70
First edition - 1984-11-15
Ref. No. IS0 4775-1984 (E)
UDC 621 l 82.31
Descriptors : fasteners, nuts (fasteners), hexagonal nuts, specifications, dimensions, designation, marking.
Price based on 6 pages

---------------------- Page: 3 ----------------------

SIST ISO 4775:1996
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 4775 was prepared by Technical Committee ISO/TC 2,
Fasteners.
International Organization for Standardization, 1984
0
Printed in Switzerland

---------------------- Page: 4 ----------------------

SIST ISO 4775:1996
INTERNATIONAL STANDARD IS0 4775-1984 (E)
Hexagon nuts for high-strength structural bolting with
large width across flats - Product grade B - Property
-
classes 8 and 10
Nuts to this International Standard when matched with the
0 Introduction
appropriate bolt to either IS0 7411 or IS0 7412 have been de-
signed to provide an assembly with a high level of assurance
This International Standard is part of the complete IS0 product
against failure by thread stripping on overtightening. This
standard series on hexagon drive fasteners. The series com-
prises : applies to all property classes and finishes, except hot-dip
galvanized nuts which have threads of tolerance class 6H after
a) hexagon head bolts (IS0 4014, IS0 4015 and galvanizing and which may adopted by agreement between the
IS0 4016); purchaser and the supplier. These latter nuts must be matched
with hot-dip galvanized bolts 8.8s lJ2) or 10.9s U*), and the
b) hexagon head screws (IS0 4017 and IS0 4018); resulting assembly may show failure by thread stripping on
overtightening.
c) hexagon nuts (IS0 4032, IS0 4633, IS0 4634,
IS0 4035 and IS0 4036); NOTE - Attention is drawn to the importance of ensuring that the
nuts are correctly used if satisfactory results are to be obtained. For
recommendations concerning proper application, reference should be
d) hexagon flanged bolts; 1)
made to an appropriate bolting code.
e) hexagon flanged screws; 1)
2 References
f) hexagon flanged nuts (IS0 4161);
IS0 261, IS0 general purpose metric screw threads - General
g) structural bolting (IS0 4775 and IS0 7411 to
IS0 7417). plan.
I SO 898, Mechanical properties of fasteners.
1 Scope and field of application
IS0 965, IS0 general purpose metric screw threads -
This International Standard gives specifications for large series Tolerances.
hexagon, high-strength structural nuts with metric dimensions
IS0 1461, Metallic coatings - Ho t-dip galvanized coatings on
in property classes 8 and 10 and thread sizes from Ml2 up to
and including M36 for use with high-strength structural bolts of fabrica ted ferrous products - Requirements.
property classes 8.8 and 10.9.
IS0 3269, Fasteners - Acceptance inspection.
If in special cases specifications other than those listed in this
IS0 475911, Tolerances for fasteners - Part 7: Bolts, screws
International Standard are required, it is recommended that
they are selected from existing International Standards, for and nuts, with thread diameters > 1,6 and < 150 mm andpro-
duct grades A, B and C.
example, IS0 261, IS0 898 and IS0 965.
1) These will form the subject of a future International Standard.
2) See clause 8.
1

---------------------- Page: 5 ----------------------

SIST ISO 4775:1996
IS0 47751984 (El
3 Dimensions
Alternative form
permissible
I
m
m
LY
Table 1 - General dimensionsl)
Dimensions in millimetres
M30 1
Thread size, d 1 Ml221 1 MI6 1 M20 1 (M2213’ 1 NW 1 (MZW 1 M36
2 3 4
P4) 1,75 2,5 2,5 3 3,5
max. , 13 17,3 21,6
23,8 25,9 a2 32,4 =,g
da
min. 12 16 20
22 24 27 30 36
max. 5) 5) 5) 5) 5) 5) 5) 5)
4v
min. 19,2 24,9 31,4 33,3 a0 42,8
46,5 55,9
e min. 39,55 1 55,37 -I- 66,44
223 1 2%= 1 3729 1 620 1 50,85 (
I
max. 12,3
17,l 20,7 23,6 24,2 27,6 30,7 36,6
m
min. 11,9 16,4 19,4 22,3 a9 26,3 a1 35,0
m' min. 1 9,5 .I 23,3 1 28,0
13,l ( 15,5 1 17,8 1 18,3 1 a0 1
max. 03 03 Or8 0,8
68 03 03 W3
C
min. 0,4 0,4 Of4 03 w 09
w Of4
max. 21 27 34 36 41 46 50 60
S
min. 20,16
26,16 33 35 40 45 49 5&8
t 03 0,47 03
o,= 0,72 0,80 0,87 I,05
1) For hot-dip galvanized nuts the above dimensions apply before galvanizing.
2) Non-preferred for technical reasons.
3) Indicates second choice diameter.
4) P = pitch of thread.
5, dw max = Sactual l
2

---------------------- Page: 6 ----------------------

SIST ISO 4775:1996
IS0 4775-1984 (E)
4 Specifications and reference standards
- Specifications and reference standards .
Table 2
Steel
Material
Tolerance 6H or 6AXI) (see also annex A)
Thread
International Standards IS0 261, IS0 965
82) of 10% 3)
Class
Mechanical properties
_ International Standard IS0 898/2
normal Black oxide41
Surface finish
Zinc electroplated3)
optional 5) Cadmium electroplated3)
Hot-dip galvanized to IS0 1461
Product grade B except nut height m and c
Tolerances
International Standard IS0 4759/ 16)
For acceptance procedure, see IS0 3269.
-Acceptability
I
...

Norme international
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION~MEIK,IJYHAPO~HAR OPrAHM3Al&lR Il0 CTAH~APTbl3ALWWORGANISATiON INTERNATIONALE DE NORMALISATION
Écrous hexagonaux à serrage contrôlé pour constructions
métalliques, à surplats série large - Grade B - Classes
de qualité 8 et 10
#exagon nuts for high-strength structural bolting with large width across flats - Product grade 6 - Property classes 8 and 10
Première édition - 1984-11-15
CDU 621 l 82.31
Réf. no : ISO 4775-1984 (F)
élément de fixation, écrou, écrou hexagonal, spécification, dimension, désignation, marquage.
Descripteurs :
Prix basé sur 6 pages

---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comites techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 4775 a été élaborée par le comité technique ISO/TC 2,
&men ts de fixation .
0 Organisation internationale de normalisation, 1984 0
Imprimé en Suisse

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 47754984 (F)
Écrous hexagonaux à serrage contrôlé pour constructions
métalliques, à surplats série large - Grade B - Classes
de qualité 8 et 10
Les écrous conformes à la présente Norme internationale,
0 Introduction
assemblés avec des vis conformes à I’ISO 7411 ou à I’ISO 7412,
La présente Norme internationale fait partie de la série complète sont prévus pour assurer des assemblages avec un haut niveau
des normes de produit ISO traitant des éléments de fixation à de sécurité à l’arrachement des filets en cas de serrage excessif.
entraînement hexagonal. Cette série comprend : Ceci s’applique à toutes les classes de qualité et à toutes les
finitions sauf la galvanisation à chaud: les écrous galvanisés à
chaud ayant des filetages de classe de tolérance 6H après gal-
a) les boulons à tête hexagonale (ISO 4014, ISO 4015 et
vanisation peuvent être choisis par accord entre le client et le
ISO 4016);
fournisseur. Ces écrous ne peuvent par ailleurs être assemblés
qu’à des vis galvanisées à chaud 8.8s U*) ou 10.9s U*) et
b) les vis à tête hexagonale (ISO 4017 et ISO 4018);
l’assemblage résultant peut présenter des risques d’arrache-
ment des filets en cas de serrage excessif.
c) les écrous hexagonaux (ISO 4632, ISO 4933, ISO 4634,
ISO 4035 et ISO 4636);
NOTE - II est important de s’assurer que les écrous sont utilisés con-
venablement pour obtenir des résultats satisfaisants. Pour toute
d) les boulons à tête hexagonale à embase; 1)
recommandation particulière d’emploi, on doit faire référence à des
prescriptions de montage appropriées.
e) les vis à tête hexagonale à embase; 1)
f) les écrous hexagonaux à embase (ISO 4161);
2 Références
g) la boulonnerie pour constructions métalliques
ISO 261, Filetages métriques /SO pour usages généraux - Vue
(ISO 4775 et ISO 7411 à ISO 7417).
d’ensemble.
ISO 898, Caractérrstiques mécaniques des éléments de fixa-
1 Objet et domaine d’application
tion.
La présente Norme internationale donne des spécifications des
ISO 965, Filetages métriques /SO pour usages généraux -
écrous hexagonaux à serrage contrôlé pour constructions
Tokances.
métalliques, à surplats série large, de dimensions métriques, de
classes de qualité 8 et 10 et de diamétre nominal de filetage Ml2
à M36 inclus, utilisés avec des vis à serrage contrôlé pour cons- ISO 1461, Revêtements métalliques - Revêtements de galva-
nisation à chaud sur produits finis en fer - Spécifica tion.
tructions métalliques de classes de qualité 8.8 et 10.9.
Si, dans des cas particuliers, des spécifications autres que cel- I SO 3269, Éléments de fixation - Contrôle de réception.
les figurant dans la présente Norme internationale sont requi-
ses, il est recommandé de les prendre dans les Normes inter-
ISO 475911, Tolérances pour éléments de fixation - Partie 7:
nationales existantes, par exemple: ISO 261, ISO 898 et
Boulons, vis et écrous de diamètre de filetage > 1,6 et
ISO 965. Q 150 mm et de niveau de finition A, B et C.
1) Feront l’objet d’une Norme internationale ultérieure,
2) Voir chapitre 8.

---------------------- Page: 3 ----------------------
~so 4775-1984 (FI

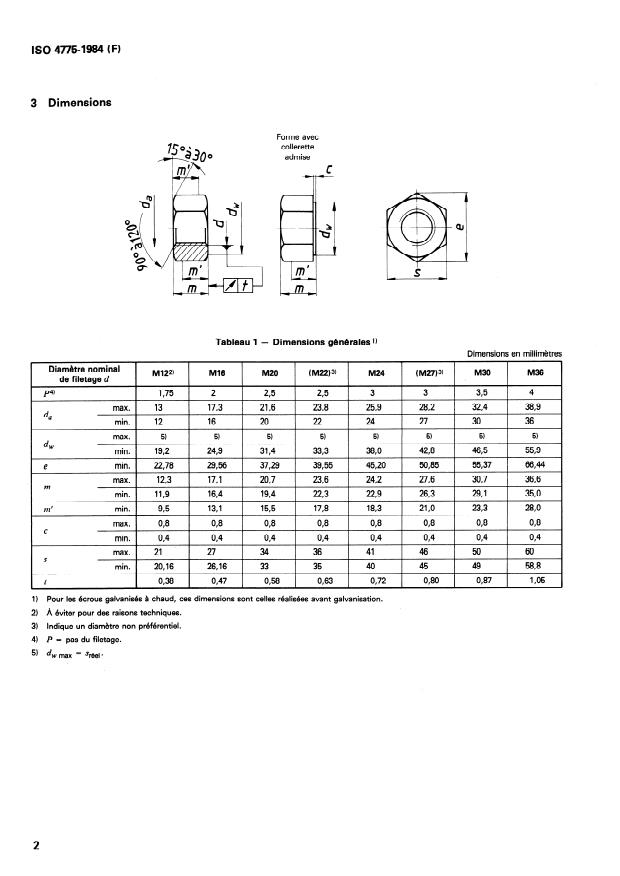

3 Dimensions
Forme avec
collerette
O\
6
0
admise
a30
I
m
m
Tableau 1 - Dimensions gérdralesl)
Dimensions en millimétres
Diamhtre nominal
(M22)3) M30 M36
Ml221 Ml6 M20 M24 (M27P
de filetage d
PJ’ 1,75 2 2,5 2,5 3 3 3,5 4
max. 13 17,3 21,6 23,8 25,9 28,2 32,4 389
4
min. 12 16 20 22 24 27 30 36
max. 5) 5) 5) 5)
5) 5) 5) 5)
4v
min. 19,2 24,9 31,4 3313 ao 42,8 46,5
55,9
e min. 22,78 29,56 37,29 39,55 45,20 50,85 55,37 @%@
max. 12,3 17,l 20,7 23,6 24,2 27,6 30,7 36,6
m
min. 11,9 16,4 19,4 22,3 a9 26,3 a1 35,0
m' min.
93 13,l 15,5 17,8 18,3 21 ,o 23,3 28,0
max. Or8 W3 018 0,8 03
018 Or8 W3
c
min. 014 0,4 0,4 0,4 03 0,4 014 014
max. 21 27 34 36 41 46 50 60
S
min.
20,16 26,16 33 35 40 45 49 588
t
03 0,47 OS o,a 0,72 0,80 0,87 1,05
1) Pour les écrous galvanises à chaud, ces dimensions sont celles réalisées avant galvanisation.
2) A éviter pour des raisons techniques.
3) Indique un diametre non préférentiel.
4) P = pas du filetage.
5, dw max = Sr6el l

---------------------- Page: 4 ----------------------
ISO 4775-1984 (FI
4 Caractéristiques et Normes internationales de référence
Tableau 2 - Caractéristiques et Normes internationales de réfkence
Matbriau Acier
1
Tolérance 6 H ou 6AX 1) (voir également l’annexe A)
Filetage
Normes internationales ISO 261, ISO 965
82) Ou 1()*)1 3)
Classe de qualité
Caractbristiques
mbcaniques
Norme internationale ISO 898/2
I
normale Oxydation noirea)
Finition
Dépôts électrolytiques de zincs)
au choix5) Dépôts électrolytiques de cadmium3)
Galvanisation à chaud conformément à I’ISO 1461
Grade B à l’exception de la hauteur d’écrou m et de c
Tolbrances
Norme internationale ISO 4759/16)
Rbception La procédure de réception fait l’objet de I’ISO 3269.
Vis associ4es ISO 7411 ou ISO 7412
Rondelles associbes ISO 7415 ou ISO 7416
1) Les tolérances de filetage des écrous à filetage majoré, galvanisés à chaud conformément à I’ISO 1461, ont été temporairement désignées 6AX;
les limites de filetage sont indiquées dans l’annexe A; elles sont provisoires jusqu’à l’adoption de cette classe de filetage et son introduction probable
dans I’ISO 965. Les écrous galvanisés à chaud peuvent également, par accord entre le client et le fabricant, être fournis avec des f
...

Norme international
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION~MEIK,IJYHAPO~HAR OPrAHM3Al&lR Il0 CTAH~APTbl3ALWWORGANISATiON INTERNATIONALE DE NORMALISATION
Écrous hexagonaux à serrage contrôlé pour constructions
métalliques, à surplats série large - Grade B - Classes
de qualité 8 et 10
#exagon nuts for high-strength structural bolting with large width across flats - Product grade 6 - Property classes 8 and 10
Première édition - 1984-11-15
CDU 621 l 82.31
Réf. no : ISO 4775-1984 (F)
élément de fixation, écrou, écrou hexagonal, spécification, dimension, désignation, marquage.
Descripteurs :
Prix basé sur 6 pages

---------------------- Page: 1 ----------------------

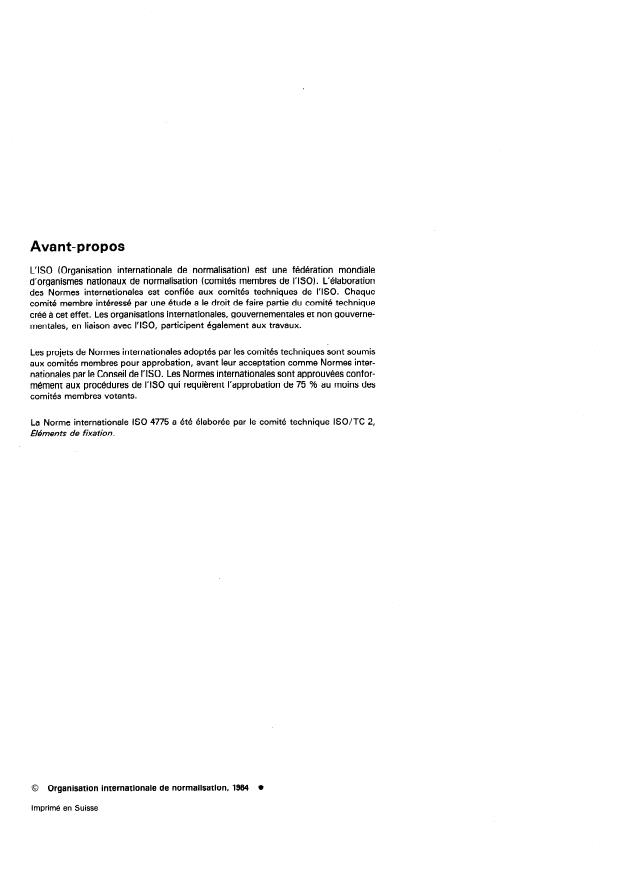

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comites techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 4775 a été élaborée par le comité technique ISO/TC 2,
&men ts de fixation .
0 Organisation internationale de normalisation, 1984 0
Imprimé en Suisse

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 47754984 (F)
Écrous hexagonaux à serrage contrôlé pour constructions
métalliques, à surplats série large - Grade B - Classes
de qualité 8 et 10
Les écrous conformes à la présente Norme internationale,
0 Introduction
assemblés avec des vis conformes à I’ISO 7411 ou à I’ISO 7412,
La présente Norme internationale fait partie de la série complète sont prévus pour assurer des assemblages avec un haut niveau
des normes de produit ISO traitant des éléments de fixation à de sécurité à l’arrachement des filets en cas de serrage excessif.
entraînement hexagonal. Cette série comprend : Ceci s’applique à toutes les classes de qualité et à toutes les
finitions sauf la galvanisation à chaud: les écrous galvanisés à
chaud ayant des filetages de classe de tolérance 6H après gal-
a) les boulons à tête hexagonale (ISO 4014, ISO 4015 et
vanisation peuvent être choisis par accord entre le client et le
ISO 4016);
fournisseur. Ces écrous ne peuvent par ailleurs être assemblés
qu’à des vis galvanisées à chaud 8.8s U*) ou 10.9s U*) et
b) les vis à tête hexagonale (ISO 4017 et ISO 4018);
l’assemblage résultant peut présenter des risques d’arrache-
ment des filets en cas de serrage excessif.
c) les écrous hexagonaux (ISO 4632, ISO 4933, ISO 4634,
ISO 4035 et ISO 4636);
NOTE - II est important de s’assurer que les écrous sont utilisés con-
venablement pour obtenir des résultats satisfaisants. Pour toute
d) les boulons à tête hexagonale à embase; 1)
recommandation particulière d’emploi, on doit faire référence à des
prescriptions de montage appropriées.
e) les vis à tête hexagonale à embase; 1)
f) les écrous hexagonaux à embase (ISO 4161);
2 Références
g) la boulonnerie pour constructions métalliques
ISO 261, Filetages métriques /SO pour usages généraux - Vue
(ISO 4775 et ISO 7411 à ISO 7417).
d’ensemble.
ISO 898, Caractérrstiques mécaniques des éléments de fixa-
1 Objet et domaine d’application
tion.
La présente Norme internationale donne des spécifications des
ISO 965, Filetages métriques /SO pour usages généraux -
écrous hexagonaux à serrage contrôlé pour constructions
Tokances.
métalliques, à surplats série large, de dimensions métriques, de
classes de qualité 8 et 10 et de diamétre nominal de filetage Ml2
à M36 inclus, utilisés avec des vis à serrage contrôlé pour cons- ISO 1461, Revêtements métalliques - Revêtements de galva-
nisation à chaud sur produits finis en fer - Spécifica tion.
tructions métalliques de classes de qualité 8.8 et 10.9.
Si, dans des cas particuliers, des spécifications autres que cel- I SO 3269, Éléments de fixation - Contrôle de réception.
les figurant dans la présente Norme internationale sont requi-
ses, il est recommandé de les prendre dans les Normes inter-
ISO 475911, Tolérances pour éléments de fixation - Partie 7:
nationales existantes, par exemple: ISO 261, ISO 898 et
Boulons, vis et écrous de diamètre de filetage > 1,6 et
ISO 965. Q 150 mm et de niveau de finition A, B et C.
1) Feront l’objet d’une Norme internationale ultérieure,
2) Voir chapitre 8.

---------------------- Page: 3 ----------------------
~so 4775-1984 (FI
3 Dimensions
Forme avec
collerette
O\
6
0
admise
a30
I
m
m
Tableau 1 - Dimensions gérdralesl)
Dimensions en millimétres
Diamhtre nominal
(M22)3) M30 M36
Ml221 Ml6 M20 M24 (M27P
de filetage d
PJ’ 1,75 2 2,5 2,5 3 3 3,5 4
max. 13 17,3 21,6 23,8 25,9 28,2 32,4 389
4
min. 12 16 20 22 24 27 30 36
max. 5) 5) 5) 5)
5) 5) 5) 5)
4v
min. 19,2 24,9 31,4 3313 ao 42,8 46,5
55,9
e min. 22,78 29,56 37,29 39,55 45,20 50,85 55,37 @%@
max. 12,3 17,l 20,7 23,6 24,2 27,6 30,7 36,6
m
min. 11,9 16,4 19,4 22,3 a9 26,3 a1 35,0
m' min.
93 13,l 15,5 17,8 18,3 21 ,o 23,3 28,0
max. Or8 W3 018 0,8 03
018 Or8 W3
c
min. 014 0,4 0,4 0,4 03 0,4 014 014
max. 21 27 34 36 41 46 50 60
S
min.
20,16 26,16 33 35 40 45 49 588
t
03 0,47 OS o,a 0,72 0,80 0,87 1,05
1) Pour les écrous galvanises à chaud, ces dimensions sont celles réalisées avant galvanisation.
2) A éviter pour des raisons techniques.
3) Indique un diametre non préférentiel.
4) P = pas du filetage.
5, dw max = Sr6el l

---------------------- Page: 4 ----------------------
ISO 4775-1984 (FI
4 Caractéristiques et Normes internationales de référence
Tableau 2 - Caractéristiques et Normes internationales de réfkence
Matbriau Acier
1
Tolérance 6 H ou 6AX 1) (voir également l’annexe A)
Filetage
Normes internationales ISO 261, ISO 965
82) Ou 1()*)1 3)
Classe de qualité
Caractbristiques
mbcaniques
Norme internationale ISO 898/2
I
normale Oxydation noirea)
Finition
Dépôts électrolytiques de zincs)
au choix5) Dépôts électrolytiques de cadmium3)
Galvanisation à chaud conformément à I’ISO 1461
Grade B à l’exception de la hauteur d’écrou m et de c
Tolbrances
Norme internationale ISO 4759/16)
Rbception La procédure de réception fait l’objet de I’ISO 3269.
Vis associ4es ISO 7411 ou ISO 7412
Rondelles associbes ISO 7415 ou ISO 7416
1) Les tolérances de filetage des écrous à filetage majoré, galvanisés à chaud conformément à I’ISO 1461, ont été temporairement désignées 6AX;
les limites de filetage sont indiquées dans l’annexe A; elles sont provisoires jusqu’à l’adoption de cette classe de filetage et son introduction probable
dans I’ISO 965. Les écrous galvanisés à chaud peuvent également, par accord entre le client et le fabricant, être fournis avec des f
...
