ISO 2903:2016
(Main)ISO metric trapezoidal screw threads — Tolerances
ISO metric trapezoidal screw threads — Tolerances
ISO 2903:2016 specifies a tolerance system for metric trapezoidal screw threads in accordance with ISO 2902. The tolerances refer to the design profile in accordance with ISO 2901. The tolerance system does not apply to trapezoidal screw threads with special requirements on axial displacement, for example, machine tool lead and feed screws and nuts.
Filetages métriques trapézoïdaux ISO — Tolérances
General Information
Relations
Buy Standard
Standards Content (Sample)
DRAFT INTERNATIONAL STANDARD
ISO/DIS 2903
ISO/TC 1 Secretariat: SAC
Voting begins on: Voting terminates on:
2016-01-13 2016-04-13
ISO metric trapezoidal screw threads — Tolerances
Filetages métriques trapézoïdaux ISO — Tolérances
ICS: 21.040.10
THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 2903:2015(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
©
PROVIDE SUPPORTING DOCUMENTATION. ISO 2015
ISO/DIS 2903:2015(E)
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved
ISO/DIS 2903:2015

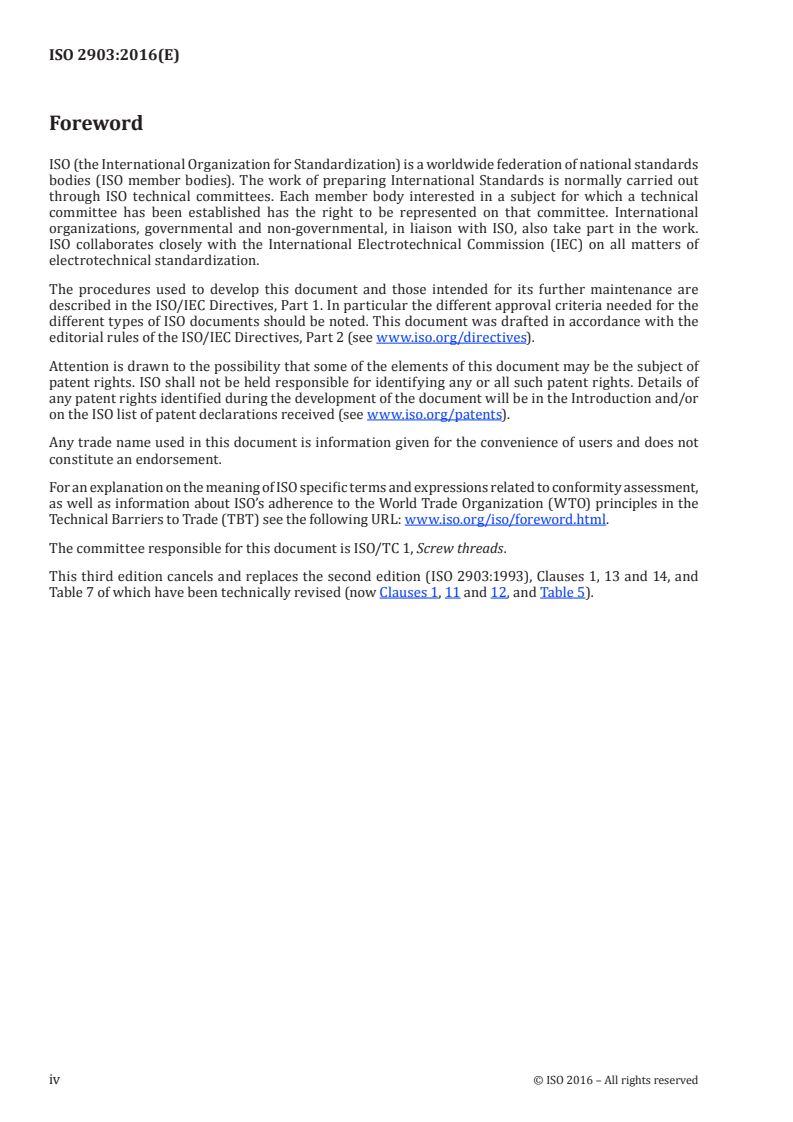

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 2903 was prepared by Technical Committee ISO/TC 1, Screw Threads.
This third edition cancels and replaces the second edition (ISO 2903:1993), Clauses 1, 13 and 14, and Table
7 of which have been technically revised.
iv © ISO 2015 – All rights reserved
DRAFT INTERNATIONAL STANDARD ISO/DIS 2903:2015 (E)
ISO metric trapezoidal screw threads — Tolerances
1 Scope
This International Standard specifies a tolerance system for metric trapezoidal screw threads in accordance
with ISO 2902. The tolerances refer to the design profile in accordance with ISO 2901.
The tolerance system does not apply to trapezoidal screw threads with special requirements on axial
displacement, for example machine tool lead and feed screws and nuts.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 965-1, ISO general purpose metric screw threads —Tolerances — Part 1: Principles and basic data
ISO 2901, ISO metric trapezoidal screw threads — Basic and design profiles
ISO 2902, ISO metric trapezoidal screw threads — General plan
ISO 5408, Screw threads — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5408 apply.
4 Symbols
For the purposes of this document, the following symbols apply.
D basic major diameter of internal thread
D nominal diameter (internal thread)
D basic pitch diameter of internal thread
D basic minor diameter of internal thread
d basic major diameter of external thread (nominal diameter)
d basic pitch diameter of external thread
d basic minor diameter of external thread
P pitch
Ph lead
N designation for normal group of thread engagement
ISO/DIS 2903:2015
L designation for long group of thread engagement
T tolerance
T , T , T , T , T tolerances for D , D , d, d and d , respectively (no tolerance for D )
D2 D1 d d2 d3 2 1 2 3 4
EI, ei lower limit deviations
ES, es upper limit deviations
5 Tolerance system
The system is based on the tolerance system for ISO general-purpose metric screw threads of ISO 965-1.
6 Tolerance positions
The following tolerance positions are standardized for the pitch diameters.
for internal threads: H with zero fundamental deviation (EI). See Figure 1.
for external threads: c and e with negative fundamental deviation (es). See Figure 2.
The tolerance position for the minor diameter D and the major diameter D of the internal threads is always H,
1 4
i.e. with zero fundamental deviation (EI).
The tolerance position for the major diameter d and minor diameter d of the external threads is in all cases h,
i.e. with zero fundamental deviation (es), and it is independent of the tolerance positions of the pitch diameter.
The fundamental deviations for the pitch diameters of internal and external threads are given in Table 1.
Figure 1 — Internal threads with tolerance position H
2 © ISO 2015 – All rights reserved
ISO/DIS 2903:2015
Figure 2 — External threads with tolerance positions c and e for the pitch diameter
Table 1 — Fundamental deviations for the pitch diameters
of internal and external threads
Fundamental deviations
Internal threads External threads
Pitch
D d
2 2
P
H c e
EI es es
mm µm µm µm
1,5 0 -140 -67
2 0 -150 -71
3 0 -170 -85
4 0 -190 -95
5 0 -212 -106
6 0 -236 -118
7 0 -250 -125
8 0 -265 -132
9 0 -280 -140
10 0 -300 -150
12 0 -335 -160
14 0 -355 -180
16 0 -375 -190
18 0 -400 -200
20 0 -425 -212
22 0 -450 -224
24 0 -475 -236
28 0 -500 -250
32 0 -530 -265
36 0 -560 -280
40 0 -600 -300
44 0 -630 -315
7 Tolerance grades
The tolerance grades for the following screw thread diameters are standardized:
ISO/DIS 2903:2015
Tolerance grades
Minor diameter of internal threads D 4
Major diameter of external threads d 4
Pitch diameter of internal threads D 78 9
Pitch diameter of external threads d 78 9
Minor diameter of external threads d 78 9
The tolerance grade for the minor diameter (d ) of the external thread is always the same as for the pitch
diameter (d ). However, the values for T and T are not the same for a same grade.
2 d3 d2
The minor diameter tolerances of internal thread, T , are given in Table 2.
D1
The major diameter tolerances of external thread, T , are given in Table 3.
d
Table 2 — Minor diameter tolerances Table 3 — Major diameter tolerances
of internal threads (T ) of external threads (T )
D1 d
Pitch Pitch
Tolerance grade 4 Tolerance grade 4
P P
mm µm mm µm
1,5 190 1,5 150
2 236 2 180
3 315 3 236
4 375 4 300
5 450 5 335
6 500 6 375
7 560 7 425
8 630 8 450
9 670 9 500
10 710 10 530
12 800 12 600
14 900 14 670
16 1000 16 710
18 1120 18 800
20 1180 20 850
22 1250 22 900
24 1320 24 950
28 1500 28 1060
32 1600 32 1120
36 1800 36 1250
40 1900 40 1320
44 2000 44 1400
The pitch diameter tolerances of internal thread, T , are given in Table 4.
D2
The pitch diameter tolerances of external thread, T , are given in Table 5.
d2
4 © ISO 2015 – All rights reserved
ISO/DIS 2903:2015
Table 4 — Pitch diameter tolerances of internal thread (T )
D2
Basic major diameter
Pitch Tolerance grade
D
P
over up to and incl. 7 8 9
mm mm mm µm µm µm
1,5 224 280 355
5,6 11,2
2 250 315 400
3 280 355 450
2 265 335 425
3 300 375 475
11,2 22,4 4 355 450 560
5 375 475 600
8 475 600 750
3 335 425 530
5 400 500 630
6 450 560 710
22,4 45 7 475 600 750
8 500 630 800
10 530 670 850
12 560 710 900
3 355 450 560
4 400 500 630
8 530 670 850
9 560 710 900
45 90 10 560 710 900
12 630 800 1000
14 670 850 1060
16 710 900 1120
18 750 950 1180
4 425 530 670
6 500 630 800
8 560 710 900
12 670 850 1060
14 710 900 1120
90 180 16 750 950 1180
18 800 1000 1250
20 800 1000 1250
22 850 1060 1320
24 900 1120 1400
28 950 1180 1500
8 600 750 950
12 710 900 1120
18 850 1060 1320
20 900 1120 1400
22 900 1120 1400
180 355
24 950 1180 1500
32 1060 1320 1700
36 1120 1400 1800
40 1120 1400 1800
44 1250 1500 1900
ISO/DIS 2903:2015
Table 5 — Pitch diameter tolerances of external thread (T )
d2
Basic major diameter
Pitch Tolerance grade
d
P
over up to and incl. 7 8 9
mm mm mm µm µm µm
1,5 170 212 265
5,6 11,2
2 190 236 300
3 212 265 335
2 200 250 315
3 224 280 355
11,2 22,4 4 265 335 425
5 280 355 450
8 355 450 560
3 250 315 400
5 300 375 475
6 335 425 530
22,4 45 7 355 450 560
8 375 475 600
10 400 500 630
12 425 530 670
3 265 335 425
4 300 375 475
8 400 500 630
9 425 530 670
45 90 10 425 530 670
12 475 600 750
14 500 630 800
16 530 670 850
18 560 710 900
4 315 400 500
6 375 475 600
8 425 530 670
12 500 630 800
14 530 670 850
90 180 16 560 710 900
18 600 750 950
20 600 750 950
22 630 800 1000
24 670 850 1060
28 710 900 1120
8 450 560 710
12 530 670 850
18 630 800 1000
20 670 850 1060
22 670 850 1060
180 355
24 710 900 1120
32 800 1000 1250
36 850 1060 1320
40 850 1060 1320
44 900 1120 1400
The minor diameter tolerances of external thread, T , are given in Table 6.
d3
6 © ISO 2015 – All rights reserved
ISO/DIS 2903:2015
Table 6 — Minor diameter tolerances of external thread (T )
d3
Tolerance position c Tolerance position e
Basic major diameter
Pitch of the pitch diameter of the pitch diameter
d
P Tolerance grade Tolerance grade
over up to and incl. 7 8 9 7 8 9
mm mm mm µm µm µm µm µm µm
1,5 352 405 471 279 332 398
5,6 11,2
2 388 445 525 309 366 446
3 435 501 589 350 416 504
2 400 462 544 321 383 465
3 450 520 614 365 435 529
11,2 22,4 4 521 609 690 426 514 595
5 562 656 775 456 550 669
8 709 828 965 576 695 832
3 482 564 670 397 479 585
5 587 681 806 481 575 700
6 655 767 899 537 649 781
22,4 45 7 694 813 950 569 688 825
8 734 859 1015 601 726 882
10 800 925 1087 650 775 937
12 866 998 1223 691 823 1048
3 501 589 701 416 504 616
4 565 659 784 470 564 689
8 765 890 1052 632 757 919
9 811 943 1118 671 803 978
45 90 10 831 963 1138 681 813 988
12 929 1085 1273 754 910 1098
14 970 1142 1355 805 967 1180
16 1038 1213 1438 853 1028 1253
18 1100 1288 1525 900 1088 1320
4 584 690 815 489 595 720
6 705 830 986 587 712 868
8 796 928 1103 663 795 970
12 960 1122 1335 785 947 1160
14 1018 1193 1418 843 1018 1243
90 180 16 1075 1263 1500 890 1078 1315
18 1150 1338 1588 950 1138 1388
20 1175 1363 1613 962 1150 1400
22 1232 1450 1700 1011 1224 1474
24 1313 1538 1800 1074 1299 1561
28 1388 1625 1900 1138 1375 1650
8 828 965 1153 695 832 1020
12 998 1173 1398 823 998 1223
18 1187 1400 1650 987 1200 1450
20 1263 1488 1750 1050 1275 1537
22 1288 1513 1775 1062 1287 1549
180 355
24 1363 1600 1875 1124 1361 1636
32 1530 1780 2092 1265 1515 1827
36 1623 1885 2210 1343 1605 1930
40 1663 1925 2250 1363 1625 1950
44 1755 2030 2380 1440 1715 2065
ISO/DIS 2903:2015
8 Length groups of thread engagement
The lengths of thread engagement are classified into one of the two groups, normal (N) or long (L), in
accordance with Table 7.
Table 7 — Length groups of thread engagement
Dimensions in millimetres
Length groups of thread engagement
Basic major diameter
Pitch
D, d
N L
P
over up to and incl. over up to and incl. over
1,5 5 15 15
5,6 11,2 2 6 19 19
3 10 28 28
2 8 24 24
3 11 32 32
11,2 22,4 4 15 43 43
5 18 53 53
8 30 85 85
3 12 36 36
5 21 63 63
6 25 75 75
22,4 45 7 30 85 85
8 34 100 100
10 42 125 125
12 50 150 150
3 15 45 45
4 19 56 56
8 38 118 118
9 43 132 132
45 90 10 50 140 140
12 60 170 170
14 67 200 200
16 75 236 236
18 85 265 265
4 24 71 71
6 36 106 106
8 45 132 132
12 67 200 200
14 75 236 236
90 180 16 90 265 265
18 100 300 300
20 112 335 335
22 118 355 355
24 132 400 400
28 150 450 450
8 50 150 150
12 75 224 224
18 112 335 335
20 125 375 375
22 140 425 425
180 355
24 150 450 450
32 200 600 600
36 224 670 670
40 250 750 750
44 280 850 850
8 © ISO 2015 – All rights reserved
ISO/DIS 2903:2015
9 Recommended tolerance classes
In order to reduce the number of gauges and tools, the tolerance classes should preferably be chosen from
Tables 8 and 9.
The tolerance class should be selected according to the tolerance quality (medium and coarse) and the length
group of thread engagement (N and L).
The following general rules can be formulated for the choice of tolerance quality.
medium: for general use.
coarse: for cases where manufacturing difficulties can arise.
If the actual length of thread engagement is unknown, group N is recommended.
Table 8 — Recommended tolerance classes for the pitch diameter
of internal threads
Length groups of thread engagement
Tolerance quality
N L
Medium 7H 8H
Coarse 8H 9H
Table 9 — Recommended tolerance classes for the pitch diameter
of external threads
Length groups of thread engagement
Tolerance quality
N L
Medium 7e 8e
Coarse 8c 9c
10 Multiple-start threads
With the same pitch, the tolerances for multiple-start threads are the same as for single-start threads, with the
exception of the pitch diameter tolerances which are enlarged.
For multiple-start threads, the tolerance values for pitch dia
...

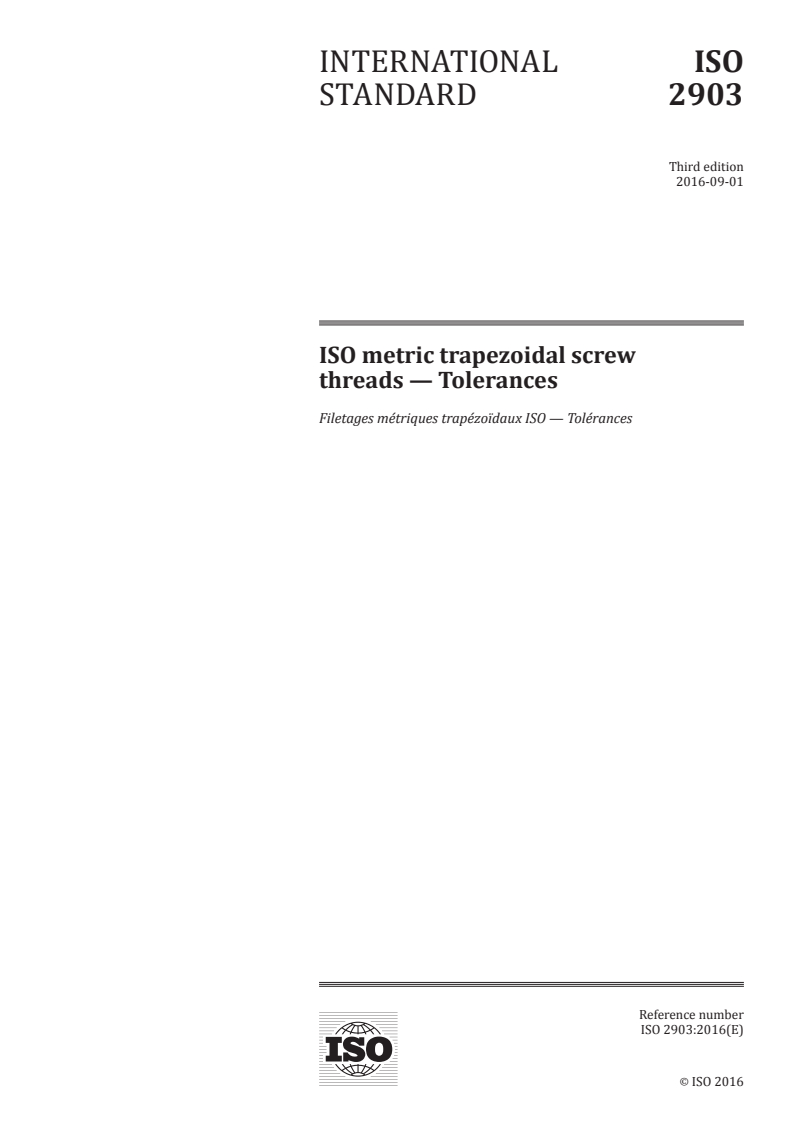

INTERNATIONAL ISO
STANDARD 2903
Third edition
2016-09-01
ISO metric trapezoidal screw
threads — Tolerances
Filetages métriques trapézoïdaux ISO — Tolérances
Reference number
©
ISO 2016
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved

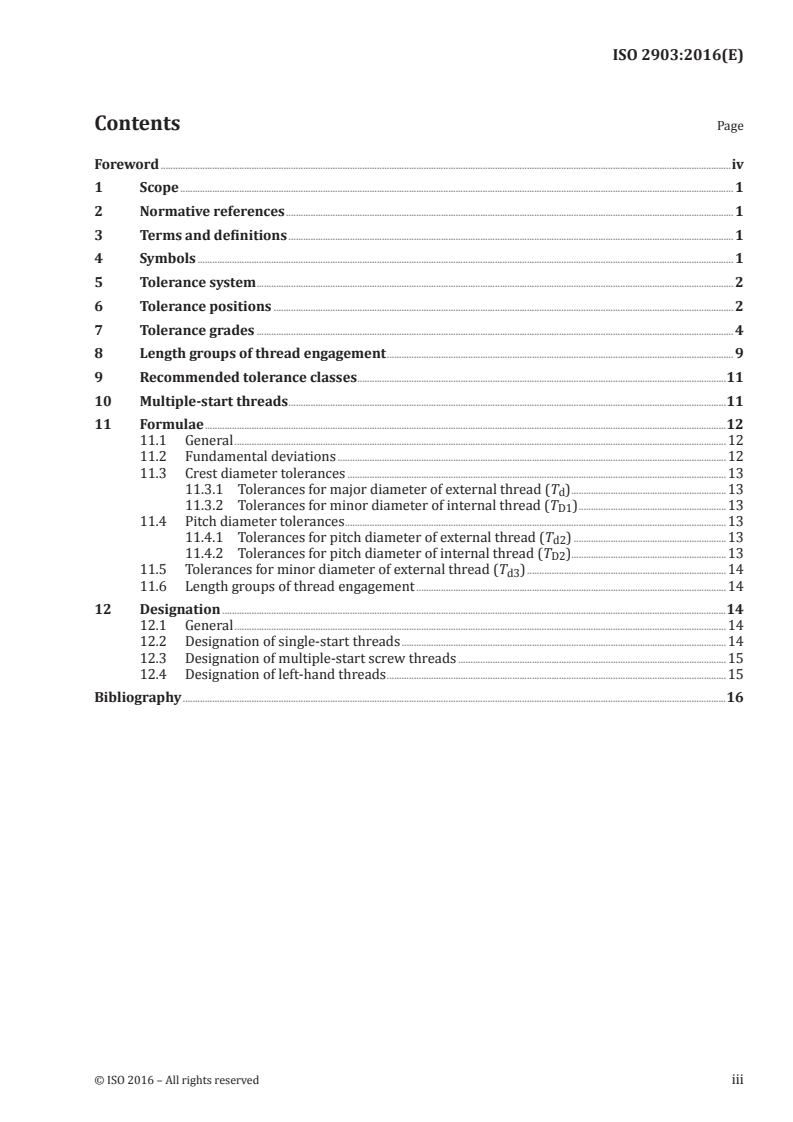

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Tolerance system . 2
6 Tolerance positions . 2
7 Tolerance grades . 4
8 Length groups of thread engagement . 9
9 Recommended tolerance classes .11
10 Multiple-start threads .11
11 Formulae .12
11.1 General .12
11.2 Fundamental deviations .12
11.3 Crest diameter tolerances .13
11.3.1 Tolerances for major diameter of external thread (T ) .13
d
11.3.2 Tolerances for minor diameter of internal thread (T ) .13
D1
11.4 Pitch diameter tolerances .13
11.4.1 Tolerances for pitch diameter of external thread (T ) .13
d2
11.4.2 Tolerances for pitch diameter of internal thread (T ) .13
D2
11.5 Tolerances for minor diameter of external thread (T ) .14
d3
11.6 Length groups of thread engagement .14
12 Designation .14
12.1 General .14
12.2 Designation of single-start threads .14
12.3 Designation of multiple-start screw threads .15
12.4 Designation of left-hand threads .15
Bibliography .16
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.
The committee responsible for this document is ISO/TC 1, Screw threads.
This third edition cancels and replaces the second edition (ISO 2903:1993), Clauses 1, 13 and 14, and
Table 7 of which have been technically revised (now Clauses 1, 11 and 12, and Table 5).
iv © ISO 2016 – All rights reserved
INTERNATIONAL STANDARD ISO 2903:2016(E)
ISO metric trapezoidal screw threads — Tolerances
1 Scope
This document specifies a tolerance system for metric trapezoidal screw threads in accordance with
ISO 2902. The tolerances refer to the design profile in accordance with ISO 2901.
The tolerance system does not apply to trapezoidal screw threads with special requirements on axial
displacement, for example, machine tool lead and feed screws and nuts.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 2901, ISO metric trapezoidal screw threads — Basic and design profiles
ISO 2902, ISO metric trapezoidal screw threads — General plan
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5408 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
4 Symbols
For the purposes of this document, the following symbols apply.
D basic major diameter of internal thread
D nominal diameter (internal thread)
D basic pitch diameter of internal thread
D basic minor diameter of internal thread
d basic major diameter of external thread (nominal diameter)
d basic pitch diameter of external thread
d basic minor diameter of external thread
P pitch
Ph lead
N designation for normal group of thread engagement
L designation for long group of thread engagement
T tolerance
T , T , T , tolerances for D , D , d, d and d , respectively (no tolerance for D )
D2 D1 d 2 1 2 3 4
T , T
d2 d3
EI, ei lower limit deviations
ES, es upper limit deviations
5 Tolerance system
The system is based on the tolerance system for ISO general-purpose metric screw threads of ISO 965-1.
6 Tolerance positions
The following tolerance positions are standardized for the pitch diameters.
— For internal threads: H with zero fundamental deviation (EI). See Figure 1.
— For external threads: c and e with negative fundamental deviation (es). See Figure 2.
The tolerance position for the minor diameter (D ) and the major diameter (D ) of the internal threads
1 4
is always H, i.e. with zero fundamental deviation (EI).
The tolerance position for the major diameter (d) and minor diameter (d ) of the external threads is in
all cases h, i.e. with zero fundamental deviation (es), and it is independent of the tolerance positions of
the pitch diameter.
The fundamental deviations for the pitch diameters of internal and external threads are given in
Table 1.
Figure 1 — Internal threads with tolerance position H
2 © ISO 2016 – All rights reserved
Figure 2 — External threads with tolerance positions c and e for the pitch diameter
Table 1 — Fundamental deviations for the pitch diameters of internal and external threads
Fundamental deviations
Internal
External threads
Pitch threads
d
P D
H c e
EI es es
mm µm µm µm
1,5 0 −140 −67
2 0 −150 −71
3 0 −170 −85
4 0 −190 −95
5 0 −212 −106
6 0 −236 −118
7 0 −250 −125
8 0 −265 −132
9 0 −280 −140
10 0 −300 −150
12 0 −335 −160
14 0 −355 −180
16 0 −375 −190
18 0 −400 −200
20 0 −425 −212
22 0 −450 −224
24 0 −475 −236
28 0 −500 −250
32 0 −530 −265
36 0 −560 −280
40 0 −600 −300
44 0 −630 −315
7 Tolerance grades
The tolerance grades for the following screw thread diameters are standardized.
Tolerance grades
Minor diameter of internal threads, D 4
Major diameter of external threads, d 4
Pitch diameter of internal threads, D 7 8 9
Pitch diameter of external threads, d 7 8 9
Minor diameter of external threads, d 7 8 9
The tolerance grade for the minor diameter (d ) of the external thread is always the same as for the
pitch diameter (d ). However, the values for T and T are not the same for a same grade.
2 d3 d2
The minor diameter tolerances of internal thread (T ) are given in Table 2.
D1
The major diameter tolerances of external thread (T ) are given in Table 3.
d
Table 2 — Minor diameter tolerances of internal threads (T )
D1
Pitch
Tolerance grade 4
P
mm µm
1,5 190
2 236
3 315
4 375
5 450
6 500
7 560
8 630
9 670
10 710
12 800
14 900
16 1 000
18 1 120
20 1 180
22 1 250
24 1 320
28 1 500
32 1 600
36 1 800
40 1 900
44 2 000
4 © ISO 2016 – All rights reserved
Table 3 — Major diameter tolerances of external threads (T )
d
Pitch
Tolerance grade 4
P
mm µm
1,5 150
2 180
3 236
4 300
5 335
6 375
7 425
8 450
9 500
10 530
12 600
14 670
16 710
18 800
20 850
22 900
24 950
28 1 060
32 1 120
36 1 250
40 1 320
44 1 400
The pitch diameter tolerances of internal thread (T ) are given in Table 4.
D2
The pitch diameter tolerances of external thread (T ) are given in Table 5.
d2
Table 4 — Pitch diameter tolerances of internal thread (T )
D2
Basic major diameter
Tolerance grade
Pitch
D
P
over up to and incl. 7 8 9
mm mm mm µm µm µm
1,5 224 280 355
5,6 11,2 2 250 315 400
3 280 355 450
2 265 335 425
3 300 375 475
11,2 22,4 4 355 450 560
5 375 475 600
8 475 600 750
Table 4 (continued)
Basic major diameter
Tolerance grade
Pitch
D
P
over up to and incl. 7 8 9
mm mm mm µm µm µm
3 335 425 530
5 400 500 630
6 450 560 710
22,4 45 7 475 600 750
8 500 630 800
10 530 670 850
12 560 710 900
3 355 450 560
4 400 500 630
8 530 670 850
9 560 710 900
45 90 10 560 710 900
12 630 800 1 000
14 670 850 1 060
16 710 900 1 120
18 750 950 1 180
4 425 530 670
6 500 630 800
8 560 710 900
12 670 850 1 060
14 710 900 1 120
90 180 16
...
INTERNATIONAL ISO
STANDARD 2903
Third edition
2016-09-01
ISO metric trapezoidal screw
threads — Tolerances
Filetages métriques trapézoïdaux ISO — Tolérances
Reference number
©
ISO 2016
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Tolerance system . 2
6 Tolerance positions . 2
7 Tolerance grades . 4
8 Length groups of thread engagement . 9
9 Recommended tolerance classes .11
10 Multiple-start threads .11
11 Formulae .12
11.1 General .12
11.2 Fundamental deviations .12
11.3 Crest diameter tolerances .13
11.3.1 Tolerances for major diameter of external thread (T ) .13
d
11.3.2 Tolerances for minor diameter of internal thread (T ) .13
D1
11.4 Pitch diameter tolerances .13
11.4.1 Tolerances for pitch diameter of external thread (T ) .13
d2
11.4.2 Tolerances for pitch diameter of internal thread (T ) .13
D2
11.5 Tolerances for minor diameter of external thread (T ) .14
d3
11.6 Length groups of thread engagement .14
12 Designation .14
12.1 General .14
12.2 Designation of single-start threads .14
12.3 Designation of multiple-start screw threads .15
12.4 Designation of left-hand threads .15
Bibliography .16
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.
The committee responsible for this document is ISO/TC 1, Screw threads.
This third edition cancels and replaces the second edition (ISO 2903:1993), Clauses 1, 13 and 14, and
Table 7 of which have been technically revised (now Clauses 1, 11 and 12, and Table 5).
iv © ISO 2016 – All rights reserved
INTERNATIONAL STANDARD ISO 2903:2016(E)
ISO metric trapezoidal screw threads — Tolerances
1 Scope
This document specifies a tolerance system for metric trapezoidal screw threads in accordance with
ISO 2902. The tolerances refer to the design profile in accordance with ISO 2901.
The tolerance system does not apply to trapezoidal screw threads with special requirements on axial
displacement, for example, machine tool lead and feed screws and nuts.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 2901, ISO metric trapezoidal screw threads — Basic and design profiles
ISO 2902, ISO metric trapezoidal screw threads — General plan
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5408 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
4 Symbols
For the purposes of this document, the following symbols apply.
D basic major diameter of internal thread
D nominal diameter (internal thread)
D basic pitch diameter of internal thread
D basic minor diameter of internal thread
d basic major diameter of external thread (nominal diameter)
d basic pitch diameter of external thread
d basic minor diameter of external thread
P pitch
Ph lead
N designation for normal group of thread engagement
L designation for long group of thread engagement
T tolerance
T , T , T , tolerances for D , D , d, d and d , respectively (no tolerance for D )
D2 D1 d 2 1 2 3 4
T , T
d2 d3
EI, ei lower limit deviations
ES, es upper limit deviations
5 Tolerance system
The system is based on the tolerance system for ISO general-purpose metric screw threads of ISO 965-1.
6 Tolerance positions
The following tolerance positions are standardized for the pitch diameters.
— For internal threads: H with zero fundamental deviation (EI). See Figure 1.
— For external threads: c and e with negative fundamental deviation (es). See Figure 2.
The tolerance position for the minor diameter (D ) and the major diameter (D ) of the internal threads
1 4
is always H, i.e. with zero fundamental deviation (EI).
The tolerance position for the major diameter (d) and minor diameter (d ) of the external threads is in
all cases h, i.e. with zero fundamental deviation (es), and it is independent of the tolerance positions of
the pitch diameter.
The fundamental deviations for the pitch diameters of internal and external threads are given in
Table 1.
Figure 1 — Internal threads with tolerance position H
2 © ISO 2016 – All rights reserved
Figure 2 — External threads with tolerance positions c and e for the pitch diameter
Table 1 — Fundamental deviations for the pitch diameters of internal and external threads
Fundamental deviations
Internal
External threads
Pitch threads
d
P D
H c e
EI es es
mm µm µm µm
1,5 0 −140 −67
2 0 −150 −71
3 0 −170 −85
4 0 −190 −95
5 0 −212 −106
6 0 −236 −118
7 0 −250 −125
8 0 −265 −132
9 0 −280 −140
10 0 −300 −150
12 0 −335 −160
14 0 −355 −180
16 0 −375 −190
18 0 −400 −200
20 0 −425 −212
22 0 −450 −224
24 0 −475 −236
28 0 −500 −250
32 0 −530 −265
36 0 −560 −280
40 0 −600 −300
44 0 −630 −315
7 Tolerance grades
The tolerance grades for the following screw thread diameters are standardized.
Tolerance grades
Minor diameter of internal threads, D 4
Major diameter of external threads, d 4
Pitch diameter of internal threads, D 7 8 9
Pitch diameter of external threads, d 7 8 9
Minor diameter of external threads, d 7 8 9
The tolerance grade for the minor diameter (d ) of the external thread is always the same as for the
pitch diameter (d ). However, the values for T and T are not the same for a same grade.
2 d3 d2
The minor diameter tolerances of internal thread (T ) are given in Table 2.
D1
The major diameter tolerances of external thread (T ) are given in Table 3.
d
Table 2 — Minor diameter tolerances of internal threads (T )
D1
Pitch
Tolerance grade 4
P
mm µm
1,5 190
2 236
3 315
4 375
5 450
6 500
7 560
8 630
9 670
10 710
12 800
14 900
16 1 000
18 1 120
20 1 180
22 1 250
24 1 320
28 1 500
32 1 600
36 1 800
40 1 900
44 2 000
4 © ISO 2016 – All rights reserved
Table 3 — Major diameter tolerances of external threads (T )
d
Pitch
Tolerance grade 4
P
mm µm
1,5 150
2 180
3 236
4 300
5 335
6 375
7 425
8 450
9 500
10 530
12 600
14 670
16 710
18 800
20 850
22 900
24 950
28 1 060
32 1 120
36 1 250
40 1 320
44 1 400
The pitch diameter tolerances of internal thread (T ) are given in Table 4.
D2
The pitch diameter tolerances of external thread (T ) are given in Table 5.
d2
Table 4 — Pitch diameter tolerances of internal thread (T )
D2
Basic major diameter
Tolerance grade
Pitch
D
P
over up to and incl. 7 8 9
mm mm mm µm µm µm
1,5 224 280 355
5,6 11,2 2 250 315 400
3 280 355 450
2 265 335 425
3 300 375 475
11,2 22,4 4 355 450 560
5 375 475 600
8 475 600 750
Table 4 (continued)
Basic major diameter
Tolerance grade
Pitch
D
P
over up to and incl. 7 8 9
mm mm mm µm µm µm
3 335 425 530
5 400 500 630
6 450 560 710
22,4 45 7 475 600 750
8 500 630 800
10 530 670 850
12 560 710 900
3 355 450 560
4 400 500 630
8 530 670 850
9 560 710 900
45 90 10 560 710 900
12 630 800 1 000
14 670 850 1 060
16 710 900 1 120
18 750 950 1 180
4 425 530 670
6 500 630 800
8 560 710 900
12 670 850 1 060
14 710 900 1 120
90 180 16
...

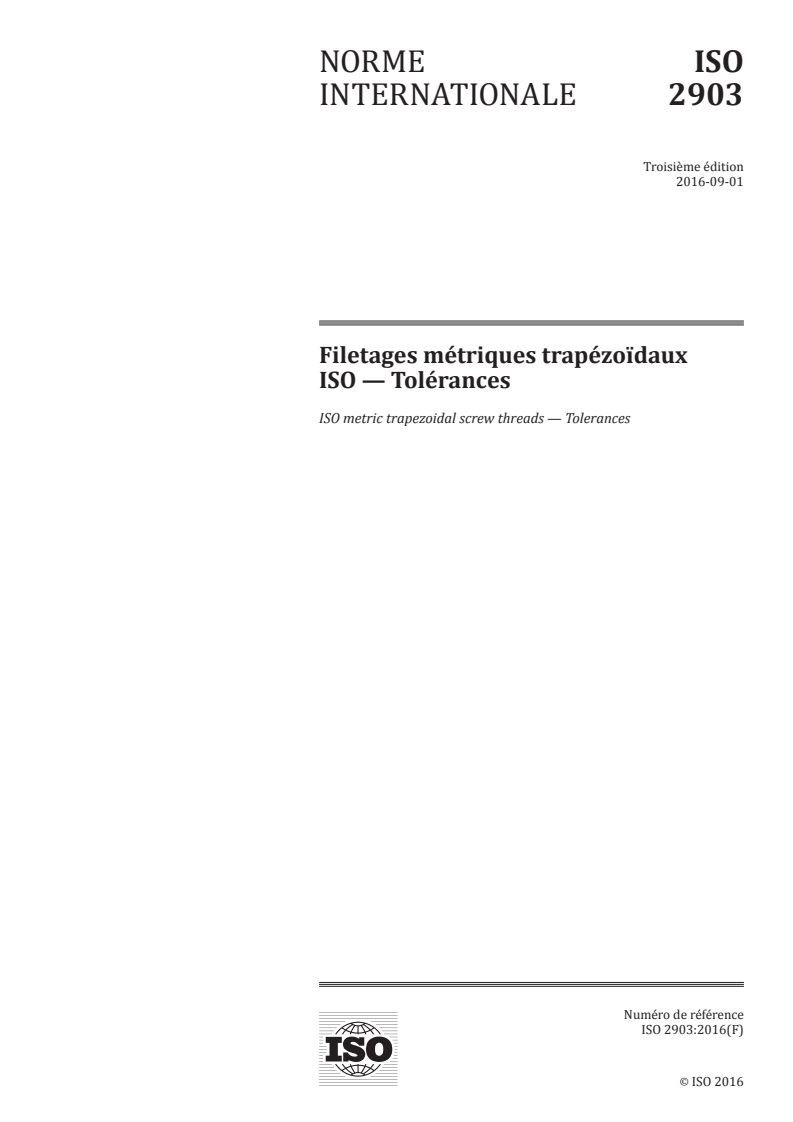

NORME ISO
INTERNATIONALE 2903
Troisième édition
2016-09-01
Filetages métriques trapézoïdaux
ISO — Tolérances
ISO metric trapezoidal screw threads — Tolerances
Numéro de référence
©
ISO 2016
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

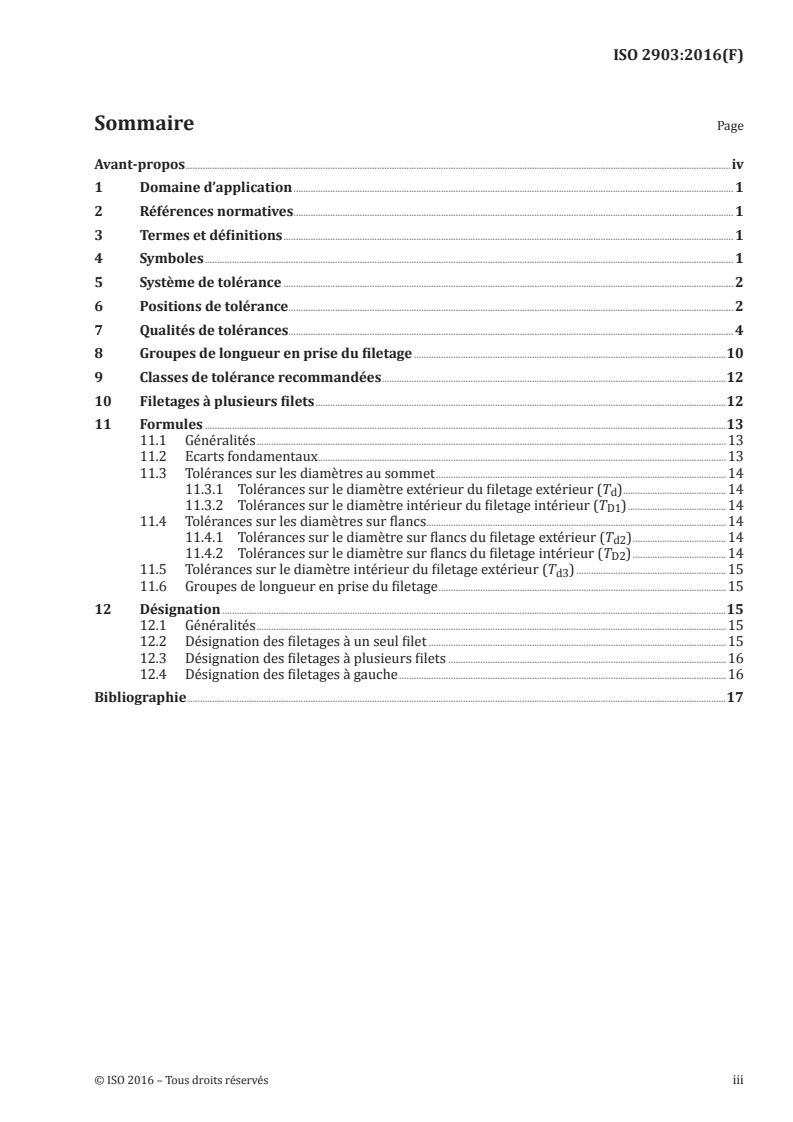

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
5 Système de tolérance . 2
6 Positions de tolérance . 2
7 Qualités de tolérances . 4
8 Groupes de longueur en prise du filetage .10
9 Classes de tolérance recommandées .12
10 Filetages à plusieurs filets .12
11 Formules .13
11.1 Généralités .13
11.2 Ecarts fondamentaux .13
11.3 Tolérances sur les diamètres au sommet .14
11.3.1 Tolérances sur le diamètre extérieur du filetage extérieur (T ) .14
d
11.3.2 Tolérances sur le diamètre intérieur du filetage intérieur (T ) .14
D1
11.4 Tolérances sur les diamètres sur flancs.14
11.4.1 Tolérances sur le diamètre sur flancs du filetage extérieur (T ) .14
d2
11.4.2 Tolérances sur le diamètre sur flancs du filetage intérieur (T ) .14
D2
11.5 Tolérances sur le diamètre intérieur du filetage extérieur (T ) .15
d3
11.6 Groupes de longueur en prise du filetage .15
12 Désignation .15
12.1 Généralités .15
12.2 Désignation des filetages à un seul filet .15
12.3 Désignation des filetages à plusieurs filets .16
12.4 Désignation des filetages à gauche .16
Bibliographie .17

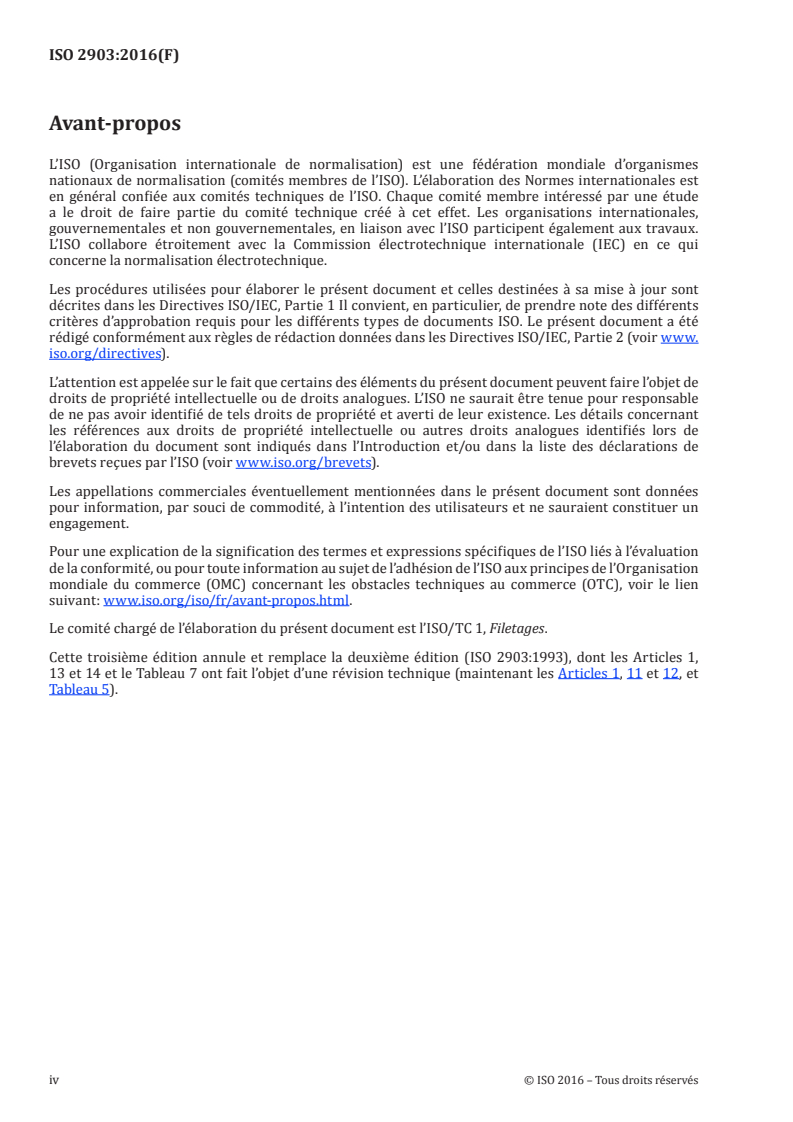

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1 Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www.iso.org/iso/fr/avant-propos.html.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 1, Filetages.
Cette troisième édition annule et remplace la deuxième édition (ISO 2903:1993), dont les Articles 1,
13 et 14 et le Tableau 7 ont fait l’objet d’une révision technique (maintenant les Articles 1, 11 et 12, et
Tableau 5).
iv © ISO 2016 – Tous droits réservés
NORME INTERNATIONALE ISO 2903:2016(F)
Filetages métriques trapézoïdaux ISO — Tolérances
1 Domaine d’application
Le présent document spécifie un système de tolérances pour filetages métriques trapézoïdaux
conformes à I’ISO 2902. Les tolérances se rapportent au profil nominal conforme à I’ISO 2901.
Le système de tolérances ne s’applique pas aux filetages trapézoïdaux ayant des exigences spéciales de
déplacement axial, par exemple pas hélicoïdal de la machine-outil et distributeurs à vis et écrous.
2 Références normatives
Les documents suivants sont référencés dans le texte de telle manière qu’une partie ou tout leur
contenu constitue des exigences du présent document. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 2901, Filetages métriques trapézoïdaux ISO — Profils de base et nominal
ISO 2902, Filetages métriques trapézoïdaux ISO — Vue d’ensemble
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans ISO 5408 s’appliquent.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— IEC Electropedia: disponible à http://www.electropedia.org/
— ISO Online browsing platform: disponible à http://www.iso.org/obp
4 Symboles
Pour les besoins du présent document, les symboles suivants s’appliquent.
D diamètre extérieur de base de filetage intérieur
D diamètre nominal (filetage intérieur)
D diamètre sur flancs de filetage intérieur
D diamètre intérieur de base de filetage intérieur
d diamètre extérieur de base de filetage extérieur (diamètre nominal)
d diamètre sur flancs de filetage extérieur
d diamètre intérieur de base de filetage extérieur
P pas
Ph pas hélicoïdal
N désignation pour le groupe normal de longueur en prise du filetage
L désignation pour le groupe long de longueur en prise du filetage
T tolérance
T , T , T , tolérances pour D , D , d, d et d , respectivement (pas de tolérance pour D )
D2 D1 d 2 1 2 3 4
T , T
d2 d3
EI, ei écarts limites inférieurs
ES, es écarts limites supérieurs
5 Système de tolérance
Le système est base sur le système de tolérances pour filetages métriques ISO pour usages généraux de
I’ISO 965-1.
6 Positions de tolérance
Les positions de tolérances suivantes sont normalisées pour le diamètre sur flancs.
— pour filetages intérieurs: H avec écart fondamental zéro (EI). Voir Figure 1.
— pour filetages extérieurs: c et e avec écart fondamental négatif (es). Voir Figure 2.
La position de la tolérance pour le diamètre intérieur (D ) et le diamètre extérieur (D ) des filetages
1 4
internes est toujours H, c’est-à-dire avec écart fondamental zéro (EI).
La position de la tolérance pour le diamètre extérieur (d) et le diamètre intérieur (d ) des filetages
externes est toujours h, c’est-à-dire avec écart fondamental zéro (es), et elle est indépendante des
positions de tolérance du diamètre sur flancs.
Les écarts fondamentaux pour les diamètres sur flancs des filetages intérieur et extérieur sont donnés
dans le Tableau 1.
Figure 1 — Filetages intérieurs avec position de tolérance H
2 © ISO 2016 – Tous droits réservés
Figure 2 — Filetages extérieurs avec positions de tolérance c et e pour le diamètre sur flancs
Table 1 — Ecarts fondamentaux pour les diamètres sur flancs des filetages intérieur et
extérieur
Ecarts fondamentaux
Filetages
Filetages extérieurs
Pas
intérieurs
d
P
D
H c e
EI es es
mm µm µm µm
1,5 0 −140 −67
2 0 −150 −71
3 0 −170 −85
4 0 −190 −95
5 0 −212 −106
6 0 −236 −118
7 0 −250 −125
8 0 −265 −132
9 0 −280 −140
10 0 −300 −150
12 0 −335 −160
14 0 −355 −180
16 0 −375 −190
18 0 −400 −200
20 0 −425 −212
22 0 −450 −224
24 0 −475 −236
28 0 −500 −250
32 0 −530 −265
36 0 −560 −280
40 0 −600 −300
44 0 −630 −315
7 Qualités de tolérances
Les qualités de tolérance pour les diamètres de filetage suivants sont normalisées.
Qualités de tolérance
Diamètre intérieur de filetages intérieurs, D 4
Diamètre extérieur de filetages extérieurs, d 4
Diamètre sur flancs de filetages intérieurs, D 7 8 9
Diamètre sur flancs de filetages extérieur, d 7 8 9
Diamètre intérieur de filetages extérieurs, d 7 8 9
La qualité de tolérance pour le diamètre intérieur (d ) du filetage extérieur est toujours le même que
celui du diamètre sur flancs (d ). Les valeurs pour T et T ne sont cependant pas les mêmes pour une
2 d3 d2
même qualité.
4 © ISO 2016 – Tous droits réservés
Les tolérances de diamètres intérieurs pour filetage intérieur, (T ), sont données dans le Tableau 2.
D1
Les tolérances de diamètres extérieurs pour filetage extérieur, (T ), sont données dans le Tableau 3.
d
Tableau 2 — Tolérances de diamètre intérieur pour filetage intérieur (T )
D1
Pas
Qualité de tolérance 4
P
mm µm
1,5 190
2 236
3 315
4 375
5 450
6 500
7 560
8 630
9 670
10 710
12 800
14 900
16 1 000
18 1 120
20 1 180
22 1 250
24 1 320
28 1 500
32 1 600
36 1 800
40 1 900
44 2 000
Tableau 3 — Tolérances de diamètre extérieur pour filetage extérieur (T )
d
Pas
Qualité de tolérance 4
P
mm µm
1,5 150
2 180
3 236
4 300
5 335
6 375
7 425
8 450
9 500
10 530
12 600
14 670
16 710
18 800
20 850
22 900
24 950
28 1 060
32 1 120
36 1 250
40 1 320
44 1 400
Les tolérances de diamètre sur flancs
...
NORME ISO
INTERNATIONALE 2903
Troisième édition
2016-09-01
Filetages métriques trapézoïdaux
ISO — Tolérances
ISO metric trapezoidal screw threads — Tolerances
Numéro de référence
©
ISO 2016
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
5 Système de tolérance . 2
6 Positions de tolérance . 2
7 Qualités de tolérances . 4
8 Groupes de longueur en prise du filetage .10
9 Classes de tolérance recommandées .12
10 Filetages à plusieurs filets .12
11 Formules .13
11.1 Généralités .13
11.2 Ecarts fondamentaux .13
11.3 Tolérances sur les diamètres au sommet .14
11.3.1 Tolérances sur le diamètre extérieur du filetage extérieur (T ) .14
d
11.3.2 Tolérances sur le diamètre intérieur du filetage intérieur (T ) .14
D1
11.4 Tolérances sur les diamètres sur flancs.14
11.4.1 Tolérances sur le diamètre sur flancs du filetage extérieur (T ) .14
d2
11.4.2 Tolérances sur le diamètre sur flancs du filetage intérieur (T ) .14
D2
11.5 Tolérances sur le diamètre intérieur du filetage extérieur (T ) .15
d3
11.6 Groupes de longueur en prise du filetage .15
12 Désignation .15
12.1 Généralités .15
12.2 Désignation des filetages à un seul filet .15
12.3 Désignation des filetages à plusieurs filets .16
12.4 Désignation des filetages à gauche .16
Bibliographie .17
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1 Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www.iso.org/iso/fr/avant-propos.html.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 1, Filetages.
Cette troisième édition annule et remplace la deuxième édition (ISO 2903:1993), dont les Articles 1,
13 et 14 et le Tableau 7 ont fait l’objet d’une révision technique (maintenant les Articles 1, 11 et 12, et
Tableau 5).
iv © ISO 2016 – Tous droits réservés
NORME INTERNATIONALE ISO 2903:2016(F)
Filetages métriques trapézoïdaux ISO — Tolérances
1 Domaine d’application
Le présent document spécifie un système de tolérances pour filetages métriques trapézoïdaux
conformes à I’ISO 2902. Les tolérances se rapportent au profil nominal conforme à I’ISO 2901.
Le système de tolérances ne s’applique pas aux filetages trapézoïdaux ayant des exigences spéciales de
déplacement axial, par exemple pas hélicoïdal de la machine-outil et distributeurs à vis et écrous.
2 Références normatives
Les documents suivants sont référencés dans le texte de telle manière qu’une partie ou tout leur
contenu constitue des exigences du présent document. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 2901, Filetages métriques trapézoïdaux ISO — Profils de base et nominal
ISO 2902, Filetages métriques trapézoïdaux ISO — Vue d’ensemble
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans ISO 5408 s’appliquent.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— IEC Electropedia: disponible à http://www.electropedia.org/
— ISO Online browsing platform: disponible à http://www.iso.org/obp
4 Symboles
Pour les besoins du présent document, les symboles suivants s’appliquent.
D diamètre extérieur de base de filetage intérieur
D diamètre nominal (filetage intérieur)
D diamètre sur flancs de filetage intérieur
D diamètre intérieur de base de filetage intérieur
d diamètre extérieur de base de filetage extérieur (diamètre nominal)
d diamètre sur flancs de filetage extérieur
d diamètre intérieur de base de filetage extérieur
P pas
Ph pas hélicoïdal
N désignation pour le groupe normal de longueur en prise du filetage
L désignation pour le groupe long de longueur en prise du filetage
T tolérance
T , T , T , tolérances pour D , D , d, d et d , respectivement (pas de tolérance pour D )
D2 D1 d 2 1 2 3 4
T , T
d2 d3
EI, ei écarts limites inférieurs
ES, es écarts limites supérieurs
5 Système de tolérance
Le système est base sur le système de tolérances pour filetages métriques ISO pour usages généraux de
I’ISO 965-1.
6 Positions de tolérance
Les positions de tolérances suivantes sont normalisées pour le diamètre sur flancs.
— pour filetages intérieurs: H avec écart fondamental zéro (EI). Voir Figure 1.
— pour filetages extérieurs: c et e avec écart fondamental négatif (es). Voir Figure 2.
La position de la tolérance pour le diamètre intérieur (D ) et le diamètre extérieur (D ) des filetages
1 4
internes est toujours H, c’est-à-dire avec écart fondamental zéro (EI).
La position de la tolérance pour le diamètre extérieur (d) et le diamètre intérieur (d ) des filetages
externes est toujours h, c’est-à-dire avec écart fondamental zéro (es), et elle est indépendante des
positions de tolérance du diamètre sur flancs.
Les écarts fondamentaux pour les diamètres sur flancs des filetages intérieur et extérieur sont donnés
dans le Tableau 1.
Figure 1 — Filetages intérieurs avec position de tolérance H
2 © ISO 2016 – Tous droits réservés
Figure 2 — Filetages extérieurs avec positions de tolérance c et e pour le diamètre sur flancs
Table 1 — Ecarts fondamentaux pour les diamètres sur flancs des filetages intérieur et
extérieur
Ecarts fondamentaux
Filetages
Filetages extérieurs
Pas
intérieurs
d
P
D
H c e
EI es es
mm µm µm µm
1,5 0 −140 −67
2 0 −150 −71
3 0 −170 −85
4 0 −190 −95
5 0 −212 −106
6 0 −236 −118
7 0 −250 −125
8 0 −265 −132
9 0 −280 −140
10 0 −300 −150
12 0 −335 −160
14 0 −355 −180
16 0 −375 −190
18 0 −400 −200
20 0 −425 −212
22 0 −450 −224
24 0 −475 −236
28 0 −500 −250
32 0 −530 −265
36 0 −560 −280
40 0 −600 −300
44 0 −630 −315
7 Qualités de tolérances
Les qualités de tolérance pour les diamètres de filetage suivants sont normalisées.
Qualités de tolérance
Diamètre intérieur de filetages intérieurs, D 4
Diamètre extérieur de filetages extérieurs, d 4
Diamètre sur flancs de filetages intérieurs, D 7 8 9
Diamètre sur flancs de filetages extérieur, d 7 8 9
Diamètre intérieur de filetages extérieurs, d 7 8 9
La qualité de tolérance pour le diamètre intérieur (d ) du filetage extérieur est toujours le même que
celui du diamètre sur flancs (d ). Les valeurs pour T et T ne sont cependant pas les mêmes pour une
2 d3 d2
même qualité.
4 © ISO 2016 – Tous droits réservés
Les tolérances de diamètres intérieurs pour filetage intérieur, (T ), sont données dans le Tableau 2.
D1
Les tolérances de diamètres extérieurs pour filetage extérieur, (T ), sont données dans le Tableau 3.
d
Tableau 2 — Tolérances de diamètre intérieur pour filetage intérieur (T )
D1
Pas
Qualité de tolérance 4
P
mm µm
1,5 190
2 236
3 315
4 375
5 450
6 500
7 560
8 630
9 670
10 710
12 800
14 900
16 1 000
18 1 120
20 1 180
22 1 250
24 1 320
28 1 500
32 1 600
36 1 800
40 1 900
44 2 000
Tableau 3 — Tolérances de diamètre extérieur pour filetage extérieur (T )
d
Pas
Qualité de tolérance 4
P
mm µm
1,5 150
2 180
3 236
4 300
5 335
6 375
7 425
8 450
9 500
10 530
12 600
14 670
16 710
18 800
20 850
22 900
24 950
28 1 060
32 1 120
36 1 250
40 1 320
44 1 400
Les tolérances de diamètre sur flancs
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
