ISO 8746:1997

Grooved pins with round head

Clous cannelés à tête ronde

La présente Norme internationale prescrit les caractéristiques des clous cannelés à tête ronde, à trois cannelures constantes sur toute leur longueur, débouchantes d'un côté et régulièrement espacées, de diamètre nominal, d1, de 1,4 mm à 20 mm inclus. Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d2, supérieur au diamètre nominal d1, permet un ajustement serré de ces clous cannelés lorsqu'ils sont emmanchés en force dans un trou de diamètre de perçage égal au diamètre nominal du clou d1 (voir article 4).

General Information

• Status: Published
• Publication Date: 05-Nov-1997
• ICS: 21.060.50 - Pins, nails
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2/WG 13 - Washer and non-threaded fasteners
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 25-Feb-2025
• Completion Date: 13-Dec-2025

Relations

• Revised: ISO 8746:2025 - Fasteners - Grooved pins with round head - Full-length diamond grooves
• Effective Date: 06-Jun-2022
• Revises: ISO 8746:1986 - Grooved pins with round head
• Effective Date: 15-Apr-2008

Overview

ISO 8746:1997 specifies the characteristics of round-head grooved pins used as fasteners. These pins have three equally spaced longitudinal grooves and nominal diameters from 1.4 mm to 20 mm inclusive. The displaced material at the grooves forms an expanded diameter larger than the nominal diameter, producing a non-positive locking fit when the pin is driven into a hole of nominal diameter (tolerance class H11).

Key characteristics in the standard include allowed materials, surface finishes, hardness for cold-heading steel, dimensional limits and designation conventions. Acceptance inspection is referenced to ISO 3269.

Key Topics

• Nominal diameters: 1.4 mm to 20 mm inclusive.
• Grooves: Three equally spaced longitudinal grooves; grooving angle of 70° applies to grooved pins made from steel and may be modified for other materials depending on resilience.
• Expanded diameter (d2): Greater than nominal diameter (d1); testing of d2 is performed using a GO/NO-GO ring gauge as noted in the standard.
• Types: Type A (chamfered end) and Type B (pilot end). Type selection can be by supplier discretion or specified by the customer.
• Materials: Cold-heading steel (St) with hardness range 125 HV30 to 245 HV30 is specified; other materials may be agreed between customer and supplier.
• Surface finish & coatings: Pins are normally supplied plain with protective lubricant unless otherwise specified. Preferred coatings include black oxide, phosphate conversion coatings or zinc plating with chromate. Conversion coatings referenced: ISO 9717 and ISO 4042.
• Tolerances & hole fit: The mating hole diameter should equal the nominal pin diameter and conform to tolerance class H11.
• Workmanship & acceptance: Pins must be free from detrimental defects; acceptance inspection follows ISO 3269.

Applications

ISO 8746 grooved pins are used where a non-positive locking fit is acceptable and simple, reliable axial retention is required. Typical applications include:

• Mechanical assemblies requiring temporary or semi-permanent axial location
• Components where quick assembly and standardised pin sizing ease production and supply
• Use in assemblies where shear load resistance and ease of insertion are priorities

Benefits:

• Interchangeability through standardised dimensions and designation
• Consistent retention due to expanded diameter and groove design
• Supply chain clarity by referencing ISO 8746:1997 in procurement and drawings

Related Standards

• ISO 3269 - Fasteners: Acceptance inspection (acceptability procedures)
• ISO 4042 - Fasteners: Electroplated coatings (surface treatment guidance)
• ISO 9717 - Phosphate conversion coatings (specification of conversion coatings)

For specification, ordering and quality inspection, reference ISO 8746:1997 directly and include required type, nominal diameter and length in the designation (example: "Grooved pin ISO 8746 – 6 · 30 – St").

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 8746
Second edition
1997-11-15
Grooved pins with round head
Clous cannelés à tête ronde
A
Reference number
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 8746 was prepared by Technical Committee
ISO/TC 2, Fasteners.
This second edition cancels and replaces the first edition (ISO 8746:1986),
which has been technically revised.
©  ISO 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet [e-mail]
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
©
INTERNATIONAL STANDARD  ISO ISO 8746:1997(E)
Grooved pins with round head
1 Scope
This International Standard specifies the characteristics of round head grooved pins which have three equally
spaced grooves impressed longitudinally on their exterior surface, with nominal diameter, d , from 1,4 mm to
20 mm inclusive.
The displaced material to each side of the grooves forming an expanded diameter, d , which is larger than the
nominal diameter d will cause a non-positive locking fit when these grooved pins are forced into a drilled hole
equal to the nominal diameter d (see clause 4).
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject
to revision, and parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the standards indicated below. Members of IEC and ISO
maintain registers of currently valid International Standards.
ISO 3269:1988, Fasteners – Acceptance inspection.
1)
ISO 4042:— , Fasteners – Electroplated coatings.
ISO 9717:1990, Phosphate conversion coatings for metals – Method of specifying requirements.
——————
1) To be published. (Revision of ISO 4042:1989)
©
ISO

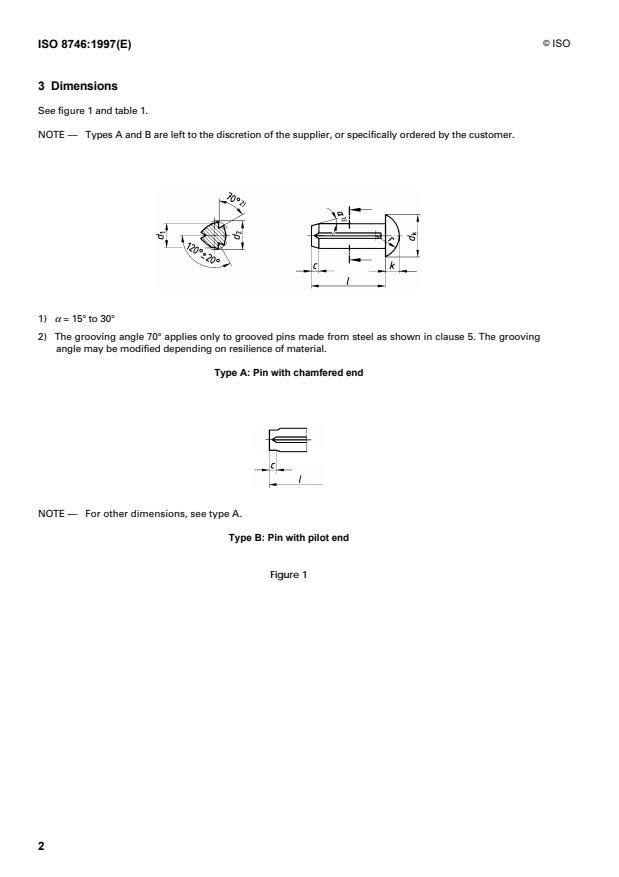

3 Dimensions
See figure 1 and table 1.
NOTE —  Types A and B are left to the discretion of the supplier, or specifically ordered by the customer.
1)  a = 15° to 30°
...

NORME ISO
INTERNATIONALE 8746
Deuxième édition
1997-11-15
Clous cannelés à tête ronde
Grooved pins with round head
A
Numéro de référence
Avant-propos

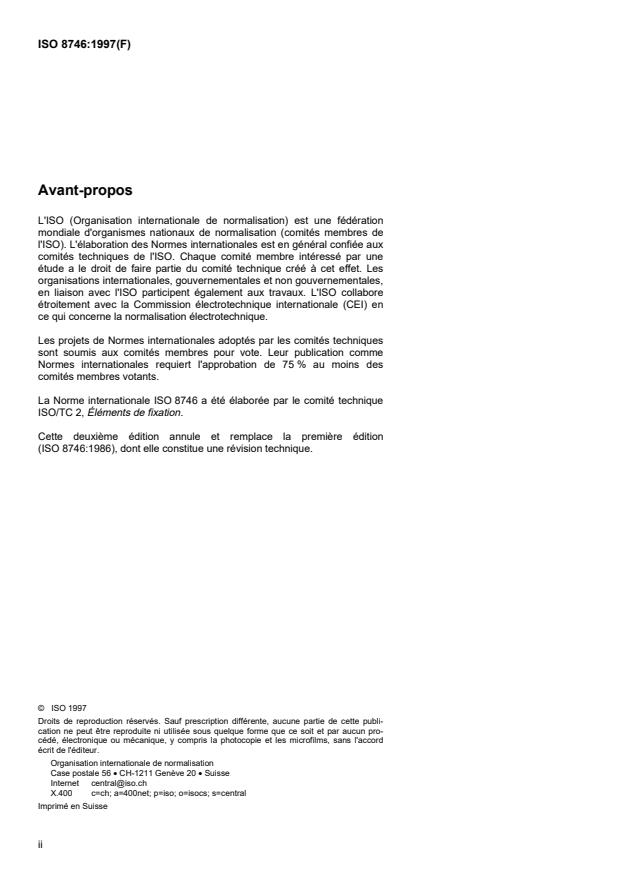

L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8746 a été élaborée par le comité technique
ISO/TC 2, Éléments de fixation.
Cette deuxième édition annule et remplace la première édition
(ISO 8746:1986), dont elle constitue une révision technique.
©  ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet [e-mail]
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
©
NORME INTERNATIONALE  ISO ISO 8746:1997(F)
Clous cannelés à tête ronde
1 Domaine d'application
La présente Norme internationale prescrit les caractéristiques des clous cannelés à tête ronde, à
trois cannelures constantes sur toute leur longueur, débouchantes d'un côté et régulièrement
espacées, de diamètre nominal, d , de 1,4 mm à 20 mm inclus.
Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d ,
supérieur au diamètre nominal d , permet un ajustement serré de ces clous cannelés lorsqu'ils
sont emmanchés en force dans un trou de diamètre de perçage égal au diamètre nominal du clou
d (voir article 4).
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente Norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes des accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-après.
Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur à
un moment donné.
Éléments de fixation — Contrôle de réception.
ISO 3269:1988,
1)
ISO 4042:— , Éléments de fixation — Revêtements électrolytiques.
ISO 9717:1990, Couches de conversion au phosphate sur métaux — Méthode de spécification
des caractéristiques.
—————
1) À publier. (Révision de l’ISO 4042:1989)
©
ISO

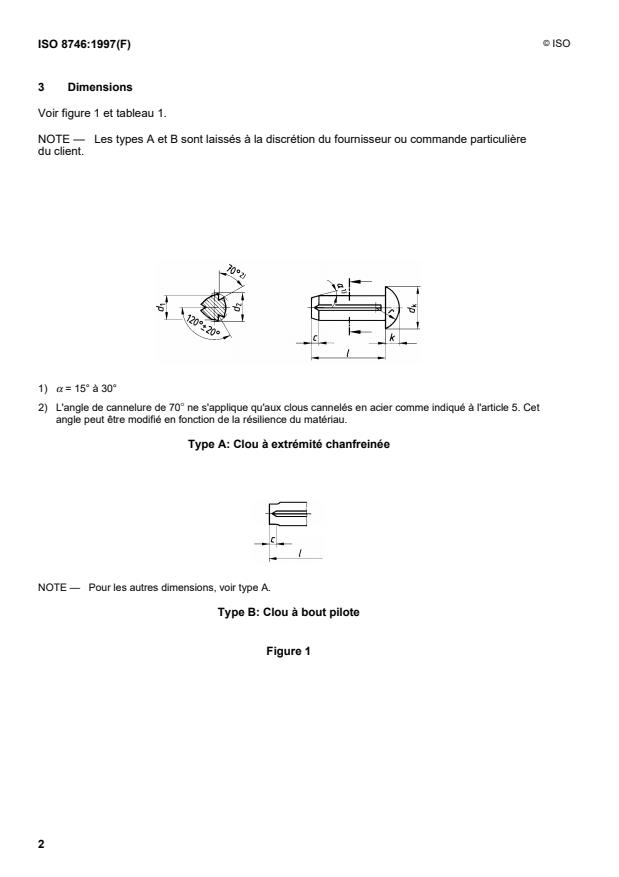

3 Dimensions
