ISO 2936:2014

Assembly tools for screws and nuts — Hexagon socket screw keys

ISO 2936:2014 specifies the dimensions, the method of test, the designation, and the marking of hexagon socket screw keys. It also specifies the minimum values of Rockwell hardness that are to be met. Its specifications apply for tightening of hexagon socket screws for property class less than or equal to 12,9 as defined in ISO 898‑1 and for tightening of socket set screws as defined in ISO 898‑5.

Outils de manoeuvre pour vis et écrous — Clés mâles coudées pour vis à six pans creux

ISO 2936:2014 spécifie les dimensions, la méthode d'essai, la désignation et le marquage des clés mâles coudées pour vis à six pans creux. Elle spécifie également les valeurs minimales de dureté Rockwell qui sont à respectées par ces clés. Ses spécifications s'appliquent pour le serrage des vis a six pans creux de classe de qualité inférieure ou égale à 12,9 conformément à l'ISO 898‑1 et pour le serrage des vis sans tête conformément à l'ISO 898‑5.

General Information

• Status: Published
• Publication Date: 27-Apr-2014
• ICS: 25.140.30 - Hand-operated tools
• Technical Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Drafting Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 02-Dec-2019

Relations

• Revises: ISO 2936:2001 - Assembly tools for screws and nuts — Hexagon socket screw keys
• Effective Date: 06-Aug-2011

Standards Content (Sample)

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ
2936
Шестое издание
2014-05-01


Инструменты крепежные для винтов и
гаек. Торцовые гаечные ключи с
внутренним шестигранником
Assembly tools for screws and nuts — Hexagon socket screw keys


Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO

Ссылочный номер
ISO 2936:2014(R)

©
ISO 2014

---------------------- Page: 1 ----------------------
ISO 2936:2014(R)

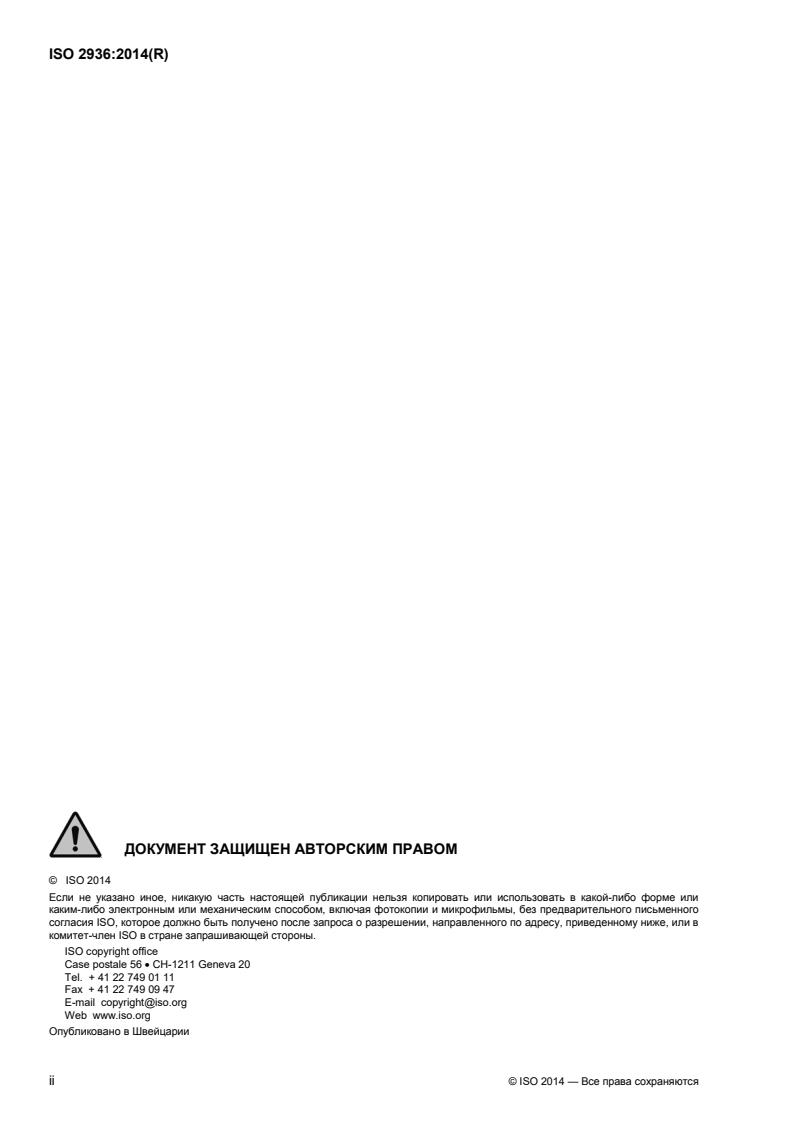

ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ


©  ISO 2014
Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в какой-либо форме или
каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без предварительного письменного
согласия ISO, которое должно быть получено после запроса о разрешении, направленного по адресу, приведенному ниже, или в
комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2014 — Все права сохраняются

---------------------- Page: 2 ----------------------
ISO 2936:2014(R)
Содержание Страница
Предисловие . iv
1 Область применения . 1
2 Нормативные ссылки . 1
3 Размеры . 2
4 Метод проведения испытаний . 4
5 Обозначение . 7
6 Маркировка . 8
Библиография . 9

© ISO 2014 — Все права сохраняются iii

---------------------- Page: 3 ----------------------
ISO 2936:2014(R)

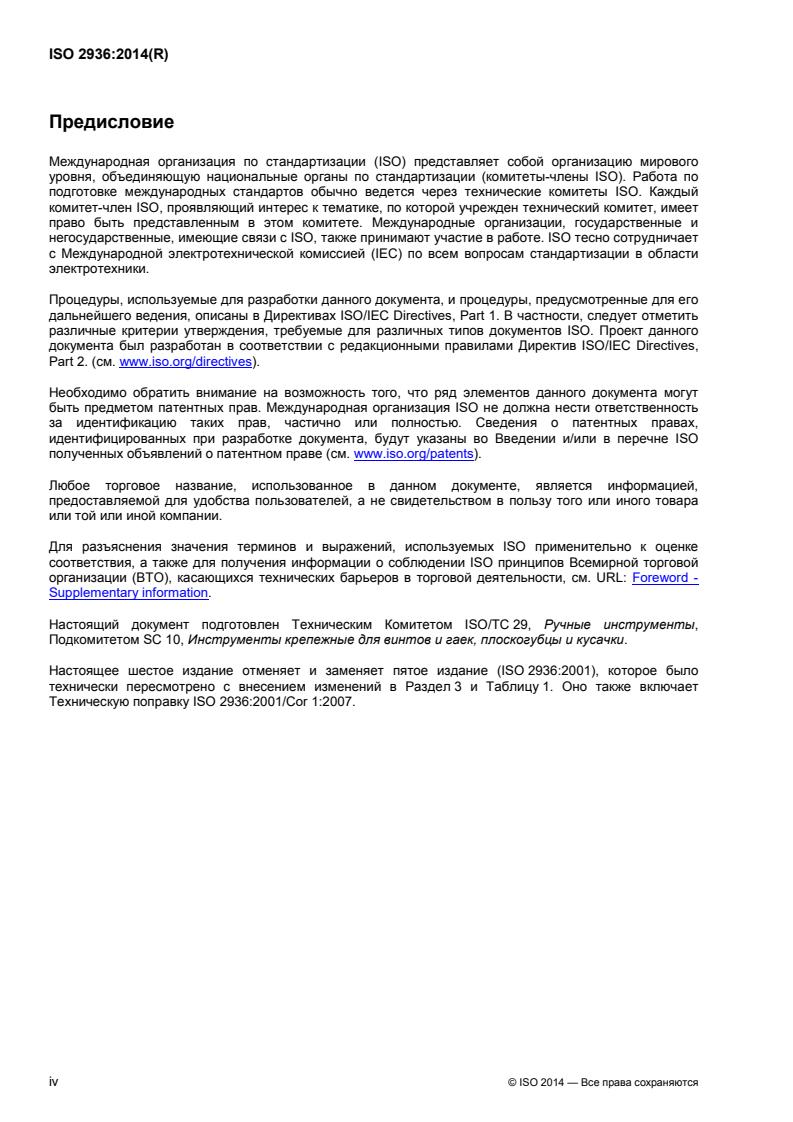

Предисловие
Международная организация по стандартизации (ISO) представляет собой организацию мирового
уровня, объединяющую национальные органы по стандартизации (комитеты-члены ISO). Работа по
подготовке международных стандартов обычно ведется через технические комитеты ISO. Каждый
комитет-член ISO, проявляющий интерес к тематике, по которой учрежден технический комитет, имеет
право быть представленным в этом комитете. Международные организации, государственные и
негосударственные, имеющие связи с ISO, также принимают участие в работе. ISO тесно сотрудничает
с Международной электротехнической комиссией (IEC) по всем вопросам стандартизации в области
электротехники.
Процедуры, используемые для разработки данного документа, и процедуры, предусмотренные для его
дальнейшего ведения, описаны в Директивах ISO/IEC Directives, Part 1. В частности, следует отметить
различные критерии утверждения, требуемые для различных типов документов ISO. Проект данного
документа был разработан в соответствии с редакционными правилами Директив ISO/IEC Directives,
Part 2. (см. www.iso.org/directives).
Необходимо обратить внимание на возможность того, что ряд элементов данного документа могут
быть предметом патентных прав. Международная организация ISO не должна нести ответственность
за идентификацию таких прав, частично или полностью. Сведения о патентных правах,
идентифицированных при разработке документа, будут указаны во Введении и/или в перечне ISO
полученных объявлений о патентном праве (см. www.iso.org/patents).
Любое торговое название, использованное в данном документе, является информацией,
предоставляемой для удобства пользователей, а не свидетельством в пользу того или иного товара
или той или иной компании.
Для разъяснения значения терминов и выражений, используемых ISO применительно к оценке
соответствия, а также для получения информации о соблюдении ISO принципов Всемирной торговой
организации (ВТО), касающихся технических барьеров в торговой деятельности, см. URL: Foreword -
Supplementary information.
Настоящий документ подготовлен Техническим Комитетом ISO/TC 29, Ручные инструменты,
Подкомитетом SC 10, Инструменты крепежные для винтов и гаек, плоскогубцы и кусачки.
Настоящее шестое издание отменяет и заменяет пятое издание (ISO 2936:2001), которое было
технически пересмотрено с внесением изменений в Раздел 3 и Таблицу 1. Оно также включает
Техническую поправку ISO 2936:2001/Cor 1:2007.
iv © ISO 2014 — Все права сохраняются

---------------------- Page: 4 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 2936:2014(R)

Инструменты крепежные для винтов и гаек. Торцовые
гаечные ключи с внутренним шестигранником
1 Область применения
Настоящий стандарт устанавливает размеры, метод испытаний, обозначение и маркировку торцовых
гаечных ключей с внутренним шестигранником. Он также устанавливает минимальные значения
твердости по Роквеллу, которые должны быть соблюдены.
Спецификации настоящего стандарта могут быть использованы применительно к затяжке винтов с
внутренним шестигранником для класса прочности ниже или равного 12,9, как это определено в
ISO 898-1, и применительно к затяжке установочных винтов с головкой под торцевой ключ, как это
определено в ISO 898-5.
ПРИМЕЧАНИЕ 1 Торцовые гаечные ключи с внутренним шестигранником перечислены в ISO 1703 под
номером 4 1 03 01 0.
2 Нормативные ссылки
Следующие ссылочные нормативные документы являются обязательными для применения
настоящего документа. Для жестких ссылок применяется только цитируемое издание документа. Для
плавающих ссылок необходимо использовать самое последнее издание нормативного ссылочного
документа (включая любые изменения).
ISO 898-1, Механические свойства крепежных изделий из углеродистой и легированной стали.
Часть 1. Болты, винты и шпильки установленных классов прочности. Резьбы с крупным и мелким
шагом
ISO 898-5, Механические свойства крепежных изделий из углеродистой и легированной стали.
Часть 5. Установочные винты и аналогичные резьбовые крепежные изделия установленных
классов прочности. Резьбы с крупным и мелким шагом
© ISO 2014 — Все права сохраняются 1

---------------------- Page: 5 ----------------------
ISO 2936:2014(R)
3 Размеры
См. Рисунок 1 и Таблицу 1.

Условные обозначения
a
Кромки могут быть острыми, закругленными или с фасками. Радиус закругления или фаска, f, должны быть
не более половины разницы между размерами e и s.
es−
max min

f =
max
2
Каждый конец должен иметь квадратное сечение с допуском соосности торцев в пределах ±1°.
b
Радиус r не должен быть менее 1,5 mm, r ≥ s.
c + 2°
для размеров под ключ ≤ 17 mm;
90°
− 1°
+°3
для размеров под ключ > 17 mm.
90°
− 1°
Рисунок 1 — Торцовый гаечный ключ с внутренним шестигранником
2 © ISO 2014 — Все права сохраняются

---------------------- Page: 6 ----------------------
ISO 2936:2014(R)
Таблица 1 — Размеры
Размеры в миллиметрах
Размер диаметра
описанной
Размер под ключ
окружности l1 l2
s
a
e
Предель- Предель-
Очень- ные ные
nom. max. min. max. min. Нормальный Длинный
длинный отклане- отклане-
ния ния
0,7 0,71 0,70 0,79 0,76 33 — — 7
0,
...

INTERNATIONAL ISO
STANDARD 2936
Sixth edition
2014-05-01
Assembly tools for screws and nuts —
Hexagon socket screw keys
Outils de manoeuvre pour vis et écrous — Clés mâles coudées pour vis
à six pans creux
Reference number
ISO 2936:2014(E)
©
ISO 2014

---------------------- Page: 1 ----------------------
ISO 2936:2014(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 2936:2014(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Dimensions . 2
4 Method of test . 4
5 Designation . 7
6 Marking . 8
Bibliography . 9
© ISO 2014 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 2936:2014(E)

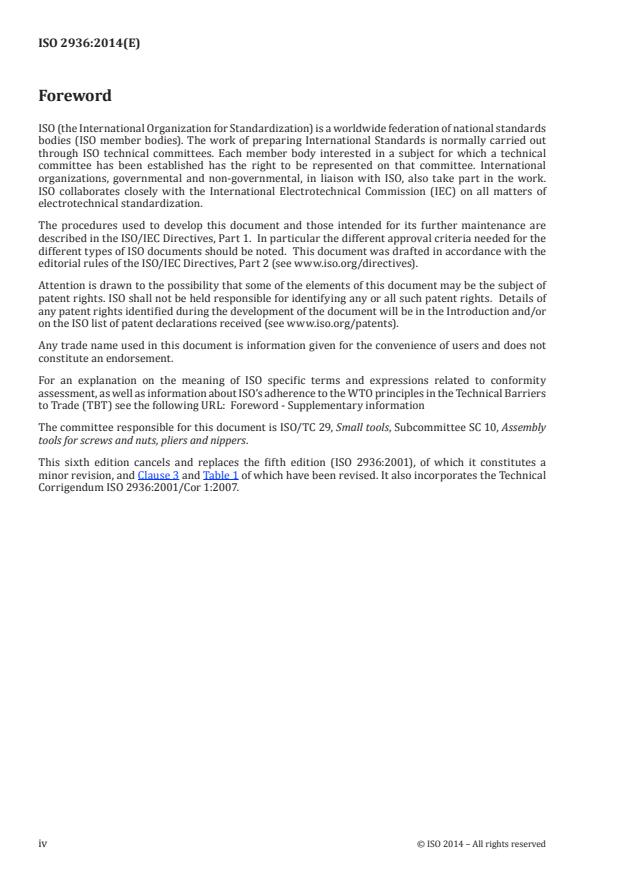

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 10, Assembly
tools for screws and nuts, pliers and nippers.
This sixth edition cancels and replaces the fifth edition (ISO 2936:2001), of which it constitutes a
minor revision, and Clause 3 and Table 1 of which have been revised. It also incorporates the Technical
Corrigendum ISO 2936:2001/Cor 1:2007.
iv © ISO 2014 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 2936:2014(E)
Assembly tools for screws and nuts — Hexagon socket
screw keys
1 Scope
This International Standard specifies the dimensions, the method of test, the designation, and the
marking of hexagon socket screw keys. It also specifies the minimum values of Rockwell hardness that
are to be met.
The specifications of this International Standard apply for tightening of hexagon socket screws for
property class less than or equal to 12,9 as defined in ISO 898-1 and for tightening of socket set screws
as defined in ISO 898-5.
NOTE 1 Hexagon socket screw keys are listed under reference number 4 1 03 01 0 in ISO 1703.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 898-5, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 5: Set screws and
similar threaded fasteners with specified hardness classes — Coarse thread and fine pitch thread
© ISO 2014 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 2936:2014(E)

3 Dimensions
See Figure 1 and Table 1.
Key
a
The corners can be sharp, rounded, or chamfered, and the radius of curvature or the chamfer, f, respectively,
shall not be greater than half the difference between width across corners, e, and width across flats, s.
es−
maxmin
f =
max
2
Each end shall be square with the axis of each arm within ±1°.
b
r shall not be smaller than 1,5 mm, r ≥ s.
c
+°2
90° for width across flats ≤ 17 mm;
−°1
+°3
90° for width across flats > 17 mm.
−°1
Figure 1 — Hexagon socket screw key
2 © ISO 2014 – All rights reserved

-
...
