Tolerances for fasteners — Part 3: Washers for bolts, screws and nuts — Product grades A, C and F

ISO 4759-3:2016 specifies tolerances for flat washers of product grades A, C and F with nominal diameters of 1 mm to 150 mm inclusive, designed to be used in bolted joints in combination with bolts, screws, studs and nuts. This part of ISO 4759 may be applied to non-flat washers however it does not include all the tolerances related to these washers. It applies to non-captive and captive washers, and to standard and non-standard washers. It does not apply to dynamic disc springs. Washers of product grades F and A are intended to be used with bolts, screws, studs and nuts of product grades A and B; washers of product grade C are intended to be used with bolts, screws, studs and nuts of product grade C. NOTE The product grade refers to a specific tolerance range related to dimensional and geometrical characteristics (product grade F for fine tolerances, product grade A for precise tolerances, product grade C for large tolerances). Annex A presents tolerances taken from ISO 286‑1 and ISO 286‑2.

Tolérances pour fixations — Partie 3: Rondelles pour vis et écrous — Grades A, C et F

ISO 4759-3:2016 spécifie les tolérances pour les rondelles de forme plane de grades A, C et F de diamètre nominal de 1 mm à 150 mm inclus, conçues pour être utilisées dans des assemblages boulonnés en combinaison avec des vis, goujons, tiges filetées et écrous. ISO 4759-3:2016 peut être appliquée aux rondelles de forme non plane cependant, elle ne comporte pas toutes les tolérances liées à ces rondelles. Elle s'applique aux rondelles libres et aux rondelles imperdables, normalisées et non normalisées. Elle ne s'applique pas aux rondelles ressorts dynamiques (dites « Belleville »). Les rondelles de grades F et A sont destinées à être utilisées avec des vis, goujons, tiges filetées et écrous de grades A et B, les rondelles de grade C sont destinées à être utilisées avec des vis, goujons, tiges filetées et écrous de grade C. NOTE Le grade correspond à une gamme de tolérances spécifiques relatives aux caractéristiques dimensionnelles et géométriques (grade F pour les tolérances fines, grade A pour les tolérances précises, grade C pour les tolérances larges). L'Annexe A présente les tolérances issues de l'ISO 286‑1 et l'ISO 286‑2.

General Information

Status
Published
Publication Date
31-May-2016
Current Stage
9093 - International Standard confirmed
Completion Date
28-Jun-2021
Ref Project

Relations

Buy Standard

Standard
ISO 4759-3:2016 - Tolerances for fasteners
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 4759-3:2016 - Tolérances pour fixations
French language
11 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 4759-3
Fourth edition
2016-06-01
Tolerances for fasteners —
Part 3:
Washers for bolts, screws and nuts —
Product grades A, C and F
Tolérances pour fixations —
Partie 3: Rondelles pour vis et écrous — Grades A, C et F
Reference number
ISO 4759-3:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 4759-3:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4759-3:2016(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Symbols .......................................................................................................................................................................................................................... 1

4 Tolerances ................................................................................................................................................................................................................... 2

Annex A (informative) Tolerances ........................................................................................................................................................................... 8

Bibliography .............................................................................................................................................................................................................................11

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------

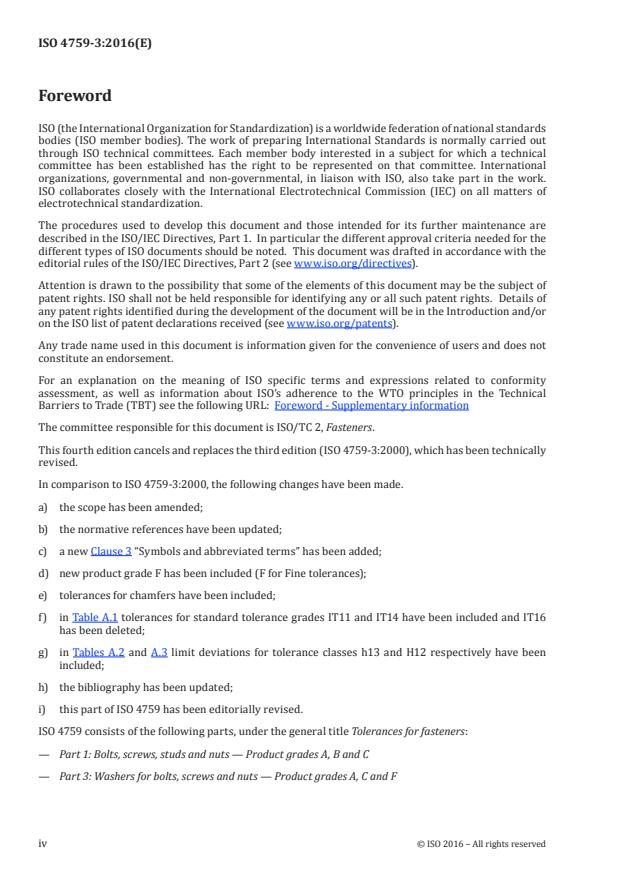

ISO 4759-3:2016(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical

Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 2, Fasteners.

This fourth edition cancels and replaces the third edition (ISO 4759-3:2000), which has been technically

revised.
In comparison to ISO 4759-3:2000, the following changes have been made.
a) the scope has been amended;
b) the normative references have been updated;
c) a new Clause 3 “Symbols and abbreviated terms” has been added;
d) new product grade F has been included (F for Fine tolerances);
e) tolerances for chamfers have been included;

f) in Table A.1 tolerances for standard tolerance grades IT11 and IT14 have been included and IT16

has been deleted;

g) in Tables A.2 and A.3 limit deviations for tolerance classes h13 and H12 respectively have been

included;
h) the bibliography has been updated;
i) this part of ISO 4759 has been editorially revised.

ISO 4759 consists of the following parts, under the general title Tolerances for fasteners:

— Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
— Part 3: Washers for bolts, screws and nuts — Product grades A, C and F
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 4759-3:2016(E)
Tolerances for fasteners —
Part 3:
Washers for bolts, screws and nuts — Product grades A, C
and F
1 Scope

This part of ISO 4759 specifies tolerances for flat washers of product grades A, C and F with nominal

diameters of 1 mm to 150 mm inclusive, designed to be used in bolted joints in combination with bolts,

screws, studs and nuts.

This part of ISO 4759 may be applied to non-flat washers however it does not include all the tolerances

related to these washers.

It applies to non-captive and captive washers, and to standard and non-standard washers.

It does not apply to dynamic disc springs.

Washers of product grades F and A are intended to be used with bolts, screws, studs and nuts of product

grades A and B; washers of product grade C are intended to be used with bolts, screws, studs and nuts

of product grade C.

NOTE The product grade refers to a specific tolerance range related to dimensional and geometrical

characteristics (product grade F for fine tolerances, product grade A for precise tolerances, product grade C for

large tolerances).
Annex A presents tolerances taken from ISO 286-1 and ISO 286-2.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 1101, Geometrical product specifications (GPS) — Geometrical tolerancing — Tolerances of form,

orientation, location and run-out

ISO 2692, Geometrical product specifications (GPS) — Geometrical tolerancing — Maximum material

requirement (MMR), least material requirement (LMR) and reciprocity requirement (RPR)

3 Symbols
c height of the internal chamfer, mm
c height of the external chamfer, mm
d clearance hole, mm
d outside diameter, mm
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 4759-3:2016(E)

e radial difference between the clearance hole (area subject to shearing) and the end of the brittle

fracture on the bearing side of the washer

e radial difference between the outside diameter (area subject to shearing) and the end of the

brittle fracture on the bearing side of the washer
h effective height of the washer, mm
eff
t nominal thickness of the washer, mm
t effective thickness of the washer, mm
eff
t part of the clearance hole within the tolerance specified for d
1 1
t part
...

NORME ISO
INTERNATIONALE 4759-3
Quatrième édition
2016-06-01
Tolérances pour fixations —
Partie 3:
Rondelles pour vis et écrous — Grades
A, C et F
Tolerances for fasteners —
Part 3: Washers for bolts, screws and nuts — Product grades A, C and F
Numéro de référence
ISO 4759-3:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 4759-3:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4759-3:2016(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Symboles ....................................................................................................................................................................................................................... 1

4 Tolérances ................................................................................................................................................................................................................... 2

Annexe A (informative) Tolérances ........................................................................................................................................................................ 8

Bibliographie ...........................................................................................................................................................................................................................11

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------

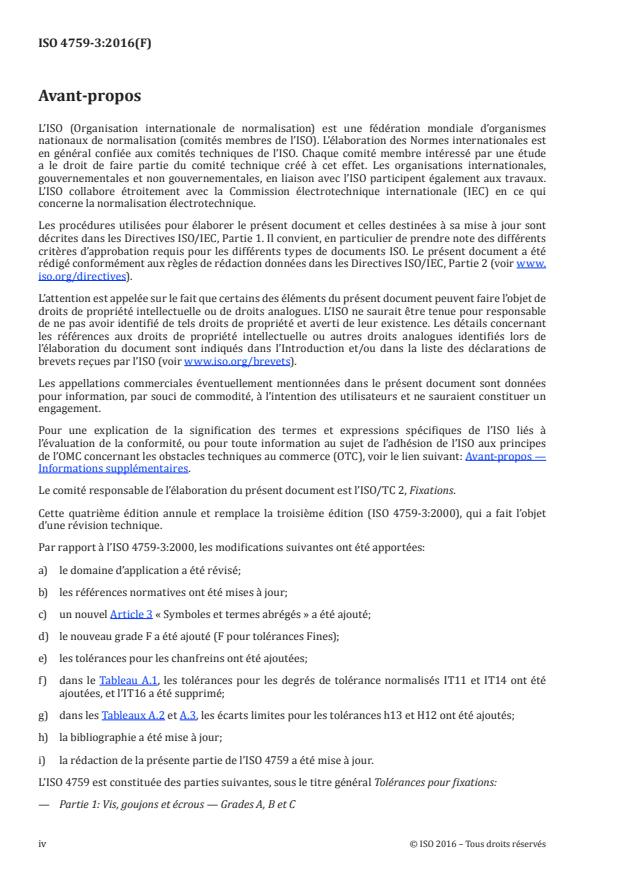

ISO 4759-3:2016(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à

l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes

de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —

Informations supplémentaires.

Le comité responsable de l’élaboration du présent document est l’ISO/TC 2, Fixations.

Cette quatrième édition annule et remplace la troisième édition (ISO 4759-3:2000), qui a fait l’objet

d’une révision technique.
Par rapport à l’ISO 4759-3:2000, les modifications suivantes ont été apportées:
a) le domaine d’application a été révisé;
b) les références normatives ont été mises à jour;
c) un nouvel Article 3 « Symboles et termes abrégés » a été ajouté;
d) le nouveau grade F a été ajouté (F pour tolérances Fines);
e) les tolérances pour les chanfreins ont été ajoutées;

f) dans le Tableau A.1, les tolérances pour les degrés de tolérance normalisés IT11 et IT14 ont été

ajoutées, et l’IT16 a été supprimé;

g) dans les Tableaux A.2 et A.3, les écarts limites pour les tolérances h13 et H12 ont été ajoutés;

h) la bibliographie a été mise à jour;
i) la rédaction de la présente partie de l’ISO 4759 a été mise à jour.

L’ISO 4759 est constituée des parties suivantes, sous le titre général Tolérances pour fixations:

— Partie 1: Vis, goujons et écrous — Grades A, B et C
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 4759-3:2016(F)
— Partie 3: Rondelles pour vis et écrous — Grades A, C et F
© ISO 2016 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 4759-3:2016(F)
Tolérances pour fixations —
Partie 3:
Rondelles pour vis et écrous — Grades A, C et F
1 Domaine d’application

La présente partie de l’ISO 4759 spécifie les tolérances pour les rondelles de forme plane de grades A, C

et F de diamètre nominal de 1 mm à 150 mm inclus, conçues pour être utilisées dans des assemblages

boulonnés en combinaison avec des vis, goujons, tiges filetées et écrous.

La présente partie de l’ISO 4759 peut être appliquée aux rondelles de forme non plane cependant, elle

ne comporte pas toutes les tolérances liées à ces rondelles.

Elle s’applique aux rondelles libres et aux rondelles imperdables, normalisées et non normalisées.

Elle ne s’applique pas aux rondelles ressorts dynamiques (dites « Belleville »).

Les rondelles de grades F et A sont destinées à être utilisées avec des vis, goujons, tiges filetées et

écrous de grades A et B, les rondelles de grade C sont destinées à être utilisées avec des vis, goujons,

tiges filetées et écrous de grade C.

NOTE Le grade correspond à une gamme de tolérances spécifiques relatives aux caractéristiques

dimensionnelles et géométriques (grade F pour les tolérances fines, grade A pour les tolérances précises, grade C

pour les tolérances larges).
L’Annexe A présente les tolérances issues de l’ISO 286-1 et l’ISO 286-2.
2 Références normatives

Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document

et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s’applique (y compris les

éventuels amendements).

ISO 1101, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Tolérancement

de forme, orientation, position et battement

ISO 2692, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Exigence du

maximum de matière (MMR), exigence du minimum de matière (LMR) et exigence de réciprocité (RPR)

3 Symboles
c hauteur du chanfrein intérieur, mm
c hauteur du chanfrein extérieur, mm
d trou de passage, mm
d diamètre extérieur, mm

e différence radiale entre le trou de passage (zone cisaillée) et la limite de la zone fracturée au

niveau de la face d’appui de la rondelle
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 4759-3:2016(F)

e différence radiale entre le diamètre extérieur (zone cisaillée) et la limite de la zone fracturée au

niveau de la face d’appui de la rondelle
h hauteur effective de la rondelle, mm
eff
t épaisseur nominale de la rondelle, mm
t épaisseur effective de la rondelle, mm
eff
t partie du trou de passage dans la tolérance s
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
