Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Survey method using an enveloping measurement surface over a reflecting plane (ISO 3746:2010)

ISO 3746:2010 specifies methods for determining the sound power level or sound energy level of a noise source from sound pressure levels measured on a surface enveloping a noise source (machinery or equipment) in a test environment for which requirements are given. The sound power level (or, in the case of noise bursts or transient noise emission, the sound energy level) produced by the noise source with frequency A-weighting applied is calculated using those measurements.
The methods specified in ISO 3746:2010 are suitable for all types of noise (steady, non-steady, fluctuating, isolated bursts of sound energy, etc.) defined in ISO 12001.
ISO 3746:2010 is applicable to all types and sizes of noise source (e.g. stationary or slowly moving plant, installation, machine, component or sub-assembly), provided the conditions for the measurements can be met.
The test environments that are applicable for measurements made in accordance with ISO 3746:2010 can be located indoors or outdoors, with one or more sound-reflecting planes present on or near which the noise source under test is mounted.
Information is given on the uncertainty of the sound power levels and sound energy levels determined in accordance with ISO 3746:2010, for measurements made with frequency A-weighting applied. The uncertainty conforms with that of ISO 12001:1996, accuracy grade 3 (survey grade).

Akustik - Bestimmung der Schallleistungs- und Schallenergiepegel von Geräuschquellen aus Schalldruckmessungen - Hüllflächenverfahren der Genauigkeitsklasse 3 über einer reflektierenden Ebene (ISO 3746:2010)

1.1 Allgemeines
Diese Internationale Norm legt Verfahren für die Bestimmung der Schallleistungs- oder Schallenergiepegel
einer Geräuschquelle aus Schalldruckpegeln fest, die auf einer Fläche gemessen werden, die die
Geräuschquelle (eine Maschine oder ein Gerät) umschließt (Hüllfläche), wobei sich die Geräuschquelle in
einer Messumgebung befindet, für die Anforderungen angegeben werden. Der von der Geräuschquelle
abgestrahlte A-bewertete Schallleistungspegel (oder Schallenergiepegel bei Impulsen oder anderen
Geräuschen kurzer Dauer) wird aus den gemessenen Schalldruckpegeln berechnet.
ANMERKUNG Unterschiedliche Messflächenformen können zu unterschiedlichen Schätzwerten des Schallleistungspegels
der betrachteten Geräuschquelle führen. Daher sind geeignet formulierten Geräuschmessnorm (siehe ISO 12001)
genaue Angaben zur Auswahl der Messfläche enthalten.
1.2 Art der Geräusche und der Geräuschquellen
Die in dieser Internationalen Norm festgelegten Verfahren sind für alle in ISO 12001 definierten Arten von
Geräuschen geeignet (gleichförmige, ungleichförmige, schwankende, Einzel-Schallimpulse usw.).
Diese Internationale Norm gilt für Geräuschquellen aller Art und Größe (z. B. eine stationäre oder sich
langsam fortbewegende Anlage, technische Einrichtung, Maschine, Komponente oder Baugruppe), solange
die Messbedingungen erfüllt werden können.
ANMERKUNG Die Messbedingungen nach dieser Internationalen Norm können in der Praxis bei sehr hohen oder sehr
langen Geräuschquellen wie Schornsteinen, Kanälen, Förderbändern und Industrieanlagen mit vielen Geräuschquellen zu
Schwierigkeiten führen. In solchen Fällen können in einer Geräuschmessnorm für diese speziellen Quellen alternative
Verfahren angegeben sein.

Acoustique - Détermination des niveaux de puissance acoustique et des niveaux d'énergie acoustique émis par les sources de bruit à partir de la pression acoustique - Méthode de contrôle employant une surface de mesure enveloppante au-dessus d'un plan réfléchissant (ISO 3746:2010)

L'ISO 3746:2010 spécifie des méthodes de détermination du niveau de puissance acoustique ou du niveau d'énergie acoustique émis par une source de bruit à partir des niveaux de pression acoustique mesurés sur une surface entourant une source de bruit (machine ou équipement) dans des conditions d'environnement d'essai spécifiées. Le niveau de puissance acoustique (ou, dans le cas d'impulsions sonores ou d'émissions sonores transitoires, le niveau d'énergie acoustique) produit par la source de bruit, avec la pondération fréquentielle A appliquée, est calculé en utilisant ces mesures.
Les méthodes spécifiées dans l'ISO 3746:2010 sont applicables à tous les types de bruit (stable, non stable, fluctuant, impulsions acoustiques isolées, etc.) définis dans l'ISO 12001.
L'ISO 3746:2010 s'applique à tous les types de sources de bruit, quelles que soient leurs dimensions (par exemple installation, dispositif, machine, composant, sous-ensemble fixe ou se déplaçant lentement), sous réserve de pouvoir satisfaire aux conditions de mesurage.
Les environnements d'essai qui sont applicables aux mesurages réalisés conformément à l'ISO 3746:2010 peuvent être en salle ou en plein air, comprendre un ou plusieurs plans acoustiques réfléchissants sur lesquels ou à proximité desquels est montée la source de bruit en essai.
Des informations sont données sur l'incertitude associée aux niveaux de puissance acoustique et aux niveaux d'énergie acoustique déterminés conformément à l'ISO 3746:2010, pour des mesurages effectués avec la pondération fréquentielle A. L'incertitude est conforme à celle de la classe de précision 3 (classe contrôle) définie dans l'ISO 12001:1996.

Akustika - Določanje ravni zvočnih moči in ravni zvočne energije virov hrupa z zvočnim tlakom - Informativna metoda z merilno ploskvijo, sklenjeno okrog vira hrupa nad odbojno ravnino (ISO 3746:2010)

Ta mednarodni standard določa metode opredeljevanja ravni zvočnih moči ali ravni zvočne energije virov hrupa z ravni zvočnega tlaka, ki se merijo na merilni ploskvi, sklenjeni okrog vira hrupa (strojev ali opreme) v preskusnem okolju, za katerega so podane zahteve. Raven zvočnih moči (ali v primeru prodorov hrupa ali prehodnih emisij hrupa raven zvočne energije), ki jo proizvede vir hrupa z uporabljenim uteženjem A, je izračunana z uporabo teh merjenj. Metode, določene v tem mednarodnem standardu, so primerne za vse tipe hrupa (ustaljeni, neustaljeni, nihajoči, izolirani izbruhi zvočne energije itd.), opredeljene v ISO 120001. Ta mednarodni standard velja za vse tipe in velikosti virov hrupa (npr. stacionarne ali počasi premikajoče se obrate, namestitve, stroje, komponente ali podsklope) pod pogojem, da so izpolnjeni pogoji za meritve. Preskusna okolja, ki se uporabljajo za merjenja, izvedena v skladu s tem mednarodnim standardom, so lahko locirana v zaprtih prostorih ali zunaj njih, z eno odbojno ravnino ali več odbojnimi ravninami nad njimi ali v bližini, kjer je nameščen vir hrupa, ki se preskuša. Podane so informacije za negotovost ravni zvočnih moči in ravni zvočne energije, določene v skladu s tem mednarodnim standardom za merjenja z uporabljenim uteženjem A. Negotovost je v skladu z negotovostjo iz ISO 12001:1996, razred točnosti 3 (razred analize).

General Information

Status
Published
Publication Date
30-Nov-2010
Technical Committee
Drafting Committee
Current Stage
6060 - Definitive text made available (DAV) - Publishing
Due Date
01-Dec-2010
Completion Date
01-Dec-2010

RELATIONS

Buy Standard

Standard
EN ISO 3746:2011
English language
57 pages
sale 10% off
Preview
sale 10% off
Preview

e-Library read for
1 day
Standard – translation
EN ISO 3746:2011 - za tisk, natisnjeno za čitalnico
Slovenian language
52 pages
sale 10% off
Preview
sale 10% off
Preview

e-Library read for
1 day

Standards Content (sample)

SLOVENSKI STANDARD
SIST EN ISO 3746:2011
01-marec-2011
1DGRPHãþD
SIST EN ISO 3746:2009
$NXVWLND'RORþDQMHUDYQL]YRþQLKPRþLLQUDYQL]YRþQHHQHUJLMHYLURYKUXSD]
]YRþQLPWODNRP,QIRUPDWLYQDPHWRGD]PHULOQRSORVNYLMRVNOHQMHQRRNURJYLUD
KUXSDQDGRGERMQRUDYQLQR ,62
Acoustics - Determination of sound power levels and sound energy levels of noise
sources using sound pressure - Survey method using an enveloping measurement
surface over a reflecting plane (ISO 3746:2010)
Akustik - Ermittlung der Schallleistungs- und der Schallenergiepegel von
Geräuschquellen aus Schalldruckmessungen - Hüllflächenverfahren der
Genauigkeitsklasse 3 über einer reflektierenden Ebene (ISO 3746:2010)
Acoustique - Détermination des niveaux de puissance acoustique et des niveaux

d'énergie acoustique a partir de la pression acoustique - Méthode de contrôle employant

une surface de mesure enveloppante au-dessus d'un plan réfléchissant (ISO 3746:2010)

Ta slovenski standard je istoveten z: EN ISO 3746:2010
ICS:
17.140.01 $NXVWLþQDPHUMHQMDLQ Acoustic measurements and
EODåHQMHKUXSDQDVSORãQR noise abatement in general
SIST EN ISO 3746:2011 en

2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------
SIST EN ISO 3746:2011
---------------------- Page: 2 ----------------------
SIST EN ISO 3746:2011
EUROPEAN STANDARD
EN ISO 3746
NORME EUROPÉENNE
EUROPÄISCHE NORM
December 2010
ICS 17.140.01 Supersedes EN ISO 3746:2009
English Version
Acoustics - Determination of sound power levels and sound
energy levels of noise sources using sound pressure - Survey
method using an enveloping measurement surface over a
reflecting plane (ISO 3746:2010)

Acoustique - Détermination des niveaux de puissance Akustik - Ermittlung der Schallleistungs- und

acoustique et des niveaux d'énergie acoustique émis par Schallenergiepegel von Geräuschquellen aus

les sources de bruit à partir de la pression acoustique - Schalldruckmessungen - Hüllflächenverfahren der

Méthode de contrôle employant une surface de mesure Genauigkeitsklasse 3 über einer reflektierenden Ebene

enveloppante au-dessus d'un plan réfléchissant (ISO (ISO 3746:2010)
3746:2010)
This European Standard was approved by CEN on 13 November 2010.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European

Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national

standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN member.

This European Standard exists in three official versions (English, French, German). A version in any other language made by translation

under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management Centre has the same

status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,

Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland,

Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.

EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre: Avenue Marnix 17, B-1000 Brussels

© 2010 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN ISO 3746:2010: E

worldwide for CEN national Members.
---------------------- Page: 3 ----------------------
SIST EN ISO 3746:2011
EN ISO 3746:2010 (E)

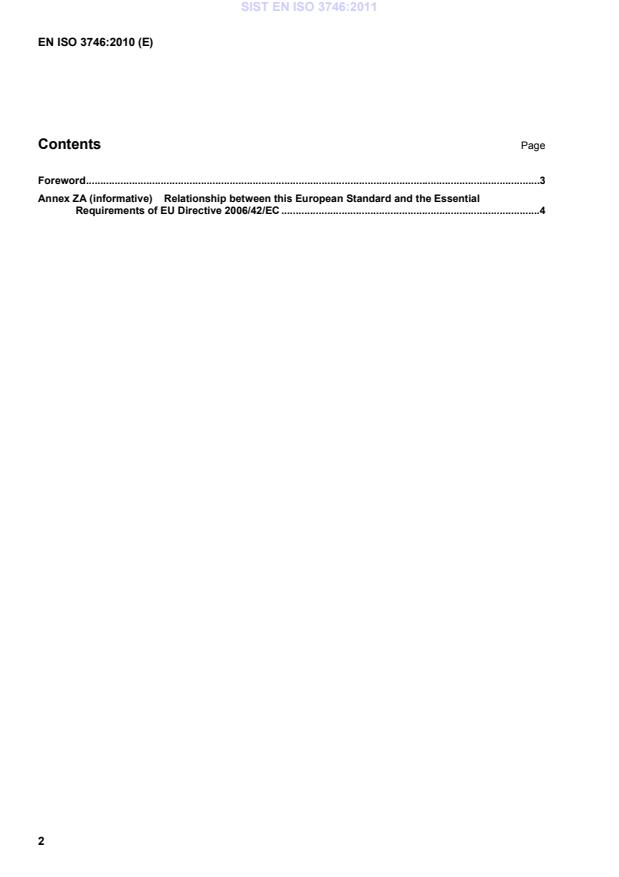

Contents Page

Foreword ..............................................................................................................................................................3

Annex ZA (informative) Relationship between this European Standard and the Essential

Requirements of EU Directive 2006/42/EC ..........................................................................................4

---------------------- Page: 4 ----------------------
SIST EN ISO 3746:2011
EN ISO 3746:2010 (E)
Foreword

This document (EN ISO 3746:2010) has been prepared by Technical Committee ISO/TC 43 "Acoustics" in

collaboration with Technical Committee CEN/TC 211 “Acoustics” the secretariat of which is held by DS.

This European Standard shall be given the status of a national standard, either by publication of an identical

text or by endorsement, at the latest by June 2011, and conflicting national standards shall be withdrawn at

the latest by June 2011.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. CEN [and/or CENELEC] shall not be held responsible for identifying any or all such patent rights.

This document supersedes EN ISO 3746:2009.

This document has been prepared under a mandate given to CEN by the European Commission and the

European Free Trade Association, and supports essential requirements of EU Directive(s).

For relationship with EU Directive(s), see informative Annex ZA, which is an integral part of this document.

According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following

countries are bound to implement this European Standard: Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech

Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia,

Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain,

Sweden, Switzerland and the United Kingdom.
Endorsement notice

The text of ISO 3746:2010 has been approved by CEN as a EN ISO 3746:2010 without any modification.

---------------------- Page: 5 ----------------------
SIST EN ISO 3746:2011
EN ISO 3746:2010 (E)
Annex ZA
(informative)
Relationship between this European Standard and the Essential
Requirements of EU Directive 2006/42/EC

This European Standard has been prepared under a mandate given to CEN by the European Commission

and the European Free Trade Association to provide a means of conforming to Essential Requirements of the

New Approach Directive 2006/42/EC on machinery.

Once this standard is cited in the Official Journal of the European Union under that Directive and has been

implemented as a national standard in at least one Member State, compliance with the normative clauses of

this standard confers, within the limits of the scope of this standard, a presumption of conformity with the

corresponding Essential Requirements of that Directive and associated EFTA regulations.

WARNING — Other requirements and other EU Directives may be applicable to the product(s) falling within

the scope of this standard.
---------------------- Page: 6 ----------------------
SIST EN ISO 3746:2011
INTERNATIONAL ISO
STANDARD 3746
Third edition
2010-12-01
Acoustics — Determination of sound
power levels and sound energy levels of
noise sources using sound pressure —
Survey method using an enveloping
measurement surface over a reflecting
plane
Acoustique — Détermination des niveaux de puissance acoustique et
des niveaux d'énergie acoustique émis par les sources de bruit à partir
de la pression acoustique — Méthode de contrôle employant une
surface de mesure enveloppante au-dessus d'un plan réfléchissant
Reference number
ISO 3746:2010(E)
ISO 2010
---------------------- Page: 7 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but

shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In

the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

COPYRIGHT PROTECTED DOCUMENT
© ISO 2010

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 8 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
Contents Page

Foreword ............................................................................................................................................................iv

Introduction.........................................................................................................................................................v

1 Scope......................................................................................................................................................1

2 Normative references............................................................................................................................2

3 Terms and definitions ...........................................................................................................................2

4 Test environment...................................................................................................................................6

5 Instrumentation .....................................................................................................................................7

6 Definition, location, installation and operation of noise source under test....................................7

7 Reference box and measurement surface........................................................................................10

8 Determination of sound power levels and sound energy levels ....................................................13

9 Measurement uncertainty...................................................................................................................18

10 Information to be recorded.................................................................................................................21

11 Test report............................................................................................................................................23

Annex A (normative) Determination of the environmental correction ........................................................24

Annex B (normative) Microphone arrays on a hemispherical measurement surface ...............................25

Annex C (normative) Microphone arrays on a parallelepiped measurement surface ...............................30

Annex D (informative) Guidelines on the development of information on measurement uncertainty ....38

Bibliography......................................................................................................................................................47

© ISO 2010 – All rights reserved iii
---------------------- Page: 9 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 3746 was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 1, Noise.

This third edition cancels and replaces the second edition (ISO 3746:1995), which has been technically

revised. It also incorporates the Technical Corrigendum ISO 3746:1995/Cor.1:1995.

iv © ISO 2010 – All rights reserved
---------------------- Page: 10 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
Introduction
[2] [6]

This International Standard is one of the series ISO 3741 to ISO 3747 , which specify methods for

determining the sound power levels and sound energy levels of noise sources including machinery, equipment

[1]

and their sub-assemblies. Guidelines to select one of those methods are provided in ISO 3740 . The

selection depends on the environment of the available test facility and on the precision of the sound power

level or sound energy level values required. It may be necessary to establish a test code for the individual

noise source in order to select the appropriate sound measurement surface and microphone array from

[1] [6]

among those allowed in each of the ISO 3740 to ISO 3747 series, and to give requirements for test unit

mounting, loading, and operating conditions under which the sound power levels or sound energy levels are to

be obtained. The sound power emitted by a given source into the test environment is calculated from the

mean square sound pressure that is measured over a hypothetical measurement surface enclosing the source,

and the area of that surface. The sound energy for a single machine event is calculated from this sound power

and the time over which it existed.

This International Standard specifies methods giving results of ISO 12001:1996, accuracy grade 3 (survey

grade) when measurements are performed within industrial buildings or outdoors. Ideally, the test source

should be mounted on a sound-reflecting plane located in a large open space. For sources normally installed

on the floor of machine rooms, corrections are defined to account for undesired reflections from nearby

objects, walls, and the ceiling, and for the residual background noises that occur there.

The methods specified in this International Standard permit the determination of the sound power level and

the sound energy level with frequency A-weighting applied.
[5]

For applications where greater accuracy is required, reference can be made to ISO 3744, ISO 3745 or an

[14]-[16]

appropriate part of ISO 9614 . If the relevant criteria for the measurement environment specified in this

[2] [6]

International Standard are not met, it might be possible to refer to another of the ISO 3741 to ISO 3747

[14]-[16]
series, or to an appropriate part of ISO 9614 .
© ISO 2010 – All rights reserved v
---------------------- Page: 11 ----------------------
SIST EN ISO 3746:2011
---------------------- Page: 12 ----------------------
SIST EN ISO 3746:2011
INTERNATIONAL STANDARD ISO 3746:2010(E)
Acoustics — Determination of sound power levels and sound
energy levels of noise sources using sound pressure — Survey
method using an enveloping measurement surface over a
reflecting plane
1 Scope
1.1 General

This International Standard specifies methods for determining the sound power level or sound energy level of

a noise source from sound pressure levels measured on a surface enveloping a noise source (machinery or

equipment) in a test environment for which requirements are given. The sound power level (or, in the case of

noise bursts or transient noise emission, the sound energy level) produced by the noise source with frequency

A-weighting applied is calculated using those measurements.

NOTE Differently shaped measurement surfaces can yield differing estimates of the sound power level of a given

noise source and an appropriately drafted test code (see ISO 12001) gives detailed information on the selection of the

surface.
1.2 Types of noise and noise sources

The methods specified in this International Standard are suitable for all types of noise (steady, non-steady,

fluctuating, isolated bursts of sound energy, etc.) defined in ISO 12001.

This International Standard is applicable to all types and sizes of noise source (e.g. stationary or slowly

moving plant, installation, machine, component or sub-assembly), provided the conditions for the

measurements can be met.

NOTE The conditions for measurements given in this International Standard can be impracticable for very tall or very

long sources such as chimneys, ducts, conveyors, and multi-source industrial plants. A test code for the determination of

noise emission of specific sources can provide alternative methods in such cases.

1.3 Test environment

The test environments that are applicable for measurements made in accordance with this International

Standard can be located indoors or outdoors, with one or more sound-reflecting planes present on or near

which the noise source under test is mounted.
1.4 Measurement uncertainty

Information is given on the uncertainty of the sound power levels and sound energy levels determined in

accordance with this International Standard, for measurements made with frequency A-weighting applied. The

uncertainty conforms with that of ISO 12001:1996, accuracy grade 3 (survey grade).

© ISO 2010 – All rights reserved 1
---------------------- Page: 13 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.

ISO 3744, Acoustics — Determination of sound power levels and sound energy levels of noise sources using

sound pressure — Engineering methods for an essentially free field over a reflecting plane

ISO 5725 (all parts), Accuracy (trueness and precision) of measurement methods and results

ISO 12001:1996, Acoustics — Noise emitted by machinery and equipment — Rules for the drafting and

presentation of a noise test code

ISO/IEC Guide 98-3, Uncertainty of measurement — Part 3: Guide to the expression of uncertainty in

measurement (GUM:1995)
IEC 60942:2003, Electroacoustics — Sound calibrators
IEC 61672-1:2002, Electroacoustics — Sound level meters — Part 1: Specifications
3 Terms and definitions
For the purposes of this document, the following definitions apply.
3.1
sound pressure
difference between instantaneous pressure and static pressure
[23]
NOTE 1 Adapted from ISO 80000-8:2007 , 8-9.2.
NOTE 2 Sound pressure is expressed in pascals.
3.2
sound pressure level

ten times the logarithm to the base 10 of the ratio of the square of the sound pressure, p, to the square of a

reference value, p , expressed in decibels
L = 10 lg dB (1)
where the reference value, p , is 20 μPa
[22]
[ISO/TR 25417:2007 , 2.2]

NOTE 1 If specific frequency and time weightings as specified in IEC 61672-1 and/or specific frequency bands are

applied, this is indicated by appropriate subscripts; e.g. L denotes the A-weighted sound pressure level.

[23]

NOTE 2 This definition is technically in accordance with ISO 80000-8:2007 , 8-22.

2 © ISO 2010 – All rights reserved
---------------------- Page: 14 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
3.3
time-averaged sound pressure level
p,T

ten times the logarithm to the base 10 of the ratio of the time average of the square of the sound pressure, p,

during a stated time interval of duration, T (starting at t and ending at t ), to the square of a reference value,

1 2
p , expressed in decibels
pt()dt
⎢ ⎥
(2)
L = 10 lg dB
pT,
⎢ 2⎥
where the reference value, p , is 20 μPa

NOTE 1 In general, the subscript “T” is omitted since time-averaged sound pressure levels are necessarily determined

over a certain measurement time interval.

NOTE 2 Time-averaged sound pressure levels are often A-weighted, in which case they are denoted by L , which is

pA,T
usually abbreviated to L .
[22]
NOTE 3 Adapted from ISO/TR 25417:2007 , 2.3.
3.4
single event time-integrated sound pressure level

ten times the logarithm to the base 10 of the ratio of the integral of the square of the sound pressure, p, of an

isolated single sound event (burst of sound or transient sound) over a stated time interval T (starting at t and

ending at t ), to a reference value, E , expressed in decibels
2 0
⎡⎤2
pt()dt
L = 10 lg dB (3)
2 −10 2
where the reference value, E , is (20 μPa) s = 4 × 10 Pa s
NOTE 1 This quantity can be obtained by L + 10 lg dB, where T = 1 s.
pT, ⎢⎥ 0
⎣⎦0

NOTE 2 When used to measure sound immission, this quantity is usually called “sound exposure level” (see

[22]
ISO/TR 25417:2007 ).
3.5
measurement time interval

portion or a multiple of an operational period or operational cycle of the noise source under test, for which the

time-averaged sound pressure level is determined
NOTE Measurement time interval is expressed in seconds.
© ISO 2010 – All rights reserved 3
---------------------- Page: 15 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
3.6
reflecting plane
sound-reflecting planar surface on which the noise source under test is located
3.7
frequency range of interest

frequency range of octave bands with nominal mid-band frequencies from 125 Hz to 8 000 Hz

3.8
reference box

hypothetical right parallelepiped terminating on the reflecting plane(s) on which the noise source under test is

located, that just encloses the source including all the significant sound-radiating components and any test

table on which the source is mounted

NOTE If required, the smallest possible test table can be used for compatibility with emission sound pressure

[18] [21]

measurements at bystander positions in accordance with, for example, the ISO 11201 to ISO 11204 series.

3.9
characteristic source dimension

distance from the origin of the co-ordinate system to the farthest corner of the reference box

NOTE Characteristic source dimension is expressed in metres.
3.10
measurement distance
distance from the reference box to a parallelepiped measurement surface
NOTE Measurement distance is expressed in metres.
3.11
measurement radius

radius of a hemispherical, half-hemispherical or quarter-hemispherical measurement surface

NOTE Measurement radius is expressed in metres.
3.12
measurement surface

hypothetical surface of area, S, on which the microphone positions are located at which the sound pressure

levels are measured, enveloping the noise source under test and terminating on the reflecting plane(s) on

which the source is located
3.13
background noise
noise from all sources other than the noise source under test

NOTE Background noise includes contributions from airborne sound, noise from structure-borne vibration, and

electrical noise in the instrumentation.
3.14
background noise correction

correction applied to the mean (energy average) of the time-averaged sound pressure levels over all the

microphone positions on the measurement surface, to account for the influence of background noise

NOTE 1 Background noise correction is expressed in decibels.

NOTE 2 The background noise correction is frequency dependent; the correction in the case of A-weighting is denoted

K .
4 © ISO 2010 – All rights reserved
---------------------- Page: 16 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
3.15
environmental correction

correction applied to the mean (energy average) of the time-averaged sound pressure levels over all the

microphone positions on the measurement surface, to account for the influence of reflected or absorbed

sound
NOTE 1 Environmental correction is expressed in decibels.

NOTE 2 The environmental correction is frequency dependent; the correction in the case of A-weighting is denoted K .

NOTE 3 In general, the environmental correction depends on the area of the measurement surface and usually K

increases with S.
3.16
surface time-averaged sound pressure level

mean (energy average) of the time-averaged sound pressure levels over all the microphone positions, or

traverses, on the measurement surface, with the background noise correction, K , and the environmental

correction, K , applied
NOTE Surface time-averaged sound pressure level is expressed in decibels.
3.17
surface single event time-integrated sound pressure level

mean (energy average) of the single event time-integrated sound pressure levels at all the microphone

positions, or traverses, on the measurement surface, with the background noise correction, K , and the

environmental correction, K , applied

NOTE Surface single event time-integrated sound pressure level is expressed in decibels.

3.18
sound power

through a surface, product of the sound pressure, p, and the component of the particle velocity, u , at a point

on the surface in the direction normal to the surface, integrated over that surface

[23]
[ISO 80000-8:2007 , 8-16]
NOTE 1 Sound power is expressed in watts.

NOTE 2 The quantity relates to the rate per time at which airborne sound energy is radiated by a source.

3.19
sound power level

ten times the logarithm to the base 10 of the ratio of the sound power of a source, P, to a reference value, P ,

expressed in decibels
L = 10 lg dB (4)
where the reference value, P , is 1 pW

NOTE 1 If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are applied, this

should be indicated by appropriate subscripts; e.g. L denotes the A-weighted sound power level.

[23]

NOTE 2 This definition is technically in accordance with ISO 80000-8:2007 , 8-23.

[22]
[ISO/TR 25417:2007 , 2.9]
© ISO 2010 – All rights reserved 5
---------------------- Page: 17 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
3.20
sound energy

integral of the sound power, P, over a stated time interval of duration T (starting at t and ending at t )

1 2
J = Pt()dt (5)
NOTE 1 Sound energy is expressed in joules.

NOTE 2 The quantity is particularly relevant for non-stationary, intermittent sound events.

[22]
[ISO/TR 25417:2007 , 2.10]
3.21
sound energy level

ten times the logarithm to the base 10 of the ratio of the sound energy, J, to a reference value, J , expressed

in decibels
L = 10 lg dB (6)
where the reference value, J , is 1 pJ

NOTE If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are applied, this

should be indicated by appropriate subscripts; e.g. L denotes the A-weighted sound energy level.

[22]
[ISO/TR 25417:2007 , 2.11]
4 Test environment
4.1 General

The test environments that are applicable for measurements in accordance with this International Standard

are a room or a flat outdoor area which is adequately isolated from background noise (see 4.2) and which

meets the qualification requirements of 4.3.

Environmental conditions having an adverse effect on the microphones used for the measurements (e.g.

strong electric or magnetic fields, wind, impingement of air discharge from the noise source being tested, high

or low temperatures) shall be avoided. The instructions of the manufacturers of the measuring instrumentation

regarding adverse environmental conditions shall be followed.

In an outdoor area, care shall be taken to minimize the effects of adverse meteorological conditions (e.g.

temperature, humidity, wind, precipitation) on the sound propagation and on the sound generation over the

frequency range of interest or on the background noise during the course of the measurements.

At altitudes above 1 500 m, sound power levels and sound energy levels shall be corrected to reference

meteorological conditions in accordance with ISO 3744.

When a reflecting surface is not a ground plane or is not an integral part of a test room surface, particular care

should be exercised to ensure that the plane does not radiate any appreciable sound due to vibrations.

6 © ISO 2010 – All rights reserved
---------------------- Page: 18 ----------------------
SIST EN ISO 3746:2011
ISO 3746:2010(E)
4.2 Criterion for background noise

The A-weighted sound pressure levels due to background noise averaged over the microphone positions, or

traverses, on the measurement surface shall be at least 3 dB below the mean sound pr

...

SLOVENSKI SIST EN ISO 3746
STANDARD
marec 2011
Akustika – Določanje ravni zvočne moči in ravni zvočne energije virov
hrupa z zvočnim tlakom – Informativna metoda z merilno ploskvijo,
sklenjeno okrog vira hrupa nad odbojno ravnino (ISO 3746:2010)
Acoustics – Determination of sound power levels and sound energy levels of
noise sources using sound pressure – Survey method using an enveloping
measurement surface over a reflecting plane (ISO 3746:2010)
Acoustique – Détermination des niveaux de puissance acoustique et des
niveaux d'énergie acoustique a partir de la pression acoustique – Méthode de
contrôle employant une surface de mesure enveloppante au-dessus d'un plan
réfléchissant (ISO 3746:2010)
Akustik – Ermittlung der Schallleistungs- und Schallenergiepegel von
Geräuschquellen aus Schalldruckmessungen – Hüllflächenverfahren der
Genauigkeitsklasse 3 über einer reflektierenden Ebene (ISO 3746:2010)
Referenčna oznaka
ICS 17.140.01 SIST EN ISO 3746:2011 (sl)
Nadaljevanje na straneh II in III ter od 1 do 50

© 2012-09. Slovenski inštitut za standardizacijo. Razmnoževanje ali kopiranje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------
SIST EN ISO 3746 : 2011

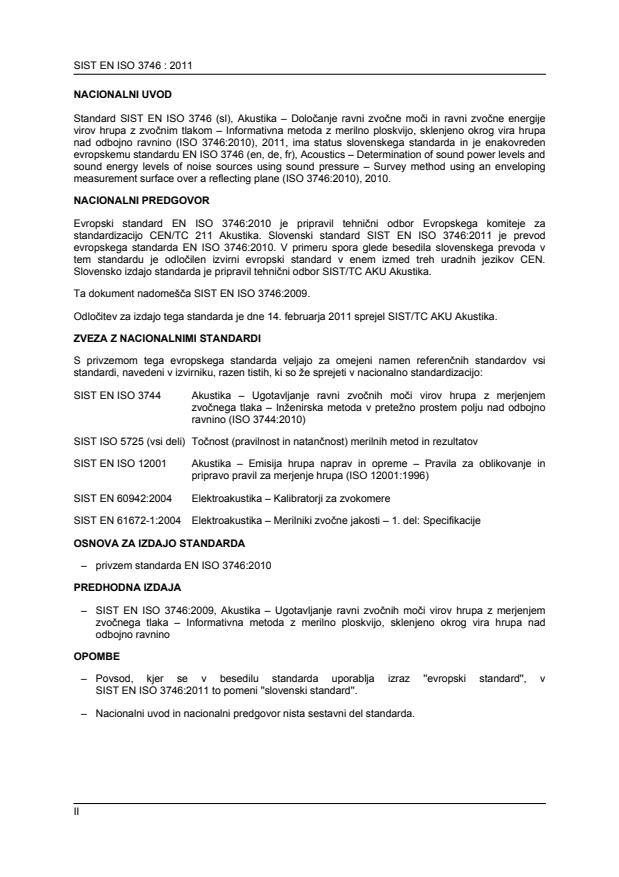

NACIONALNI UVOD

Standard SIST EN ISO 3746 (sl), Akustika – Določanje ravni zvočne moči in ravni zvočne energije

virov hrupa z zvočnim tlakom – Informativna metoda z merilno ploskvijo, sklenjeno okrog vira hrupa

nad odbojno ravnino (ISO 3746:2010), 2011, ima status slovenskega standarda in je enakovreden

evropskemu standardu EN ISO 3746 (en, de, fr), Acoustics – Determination of sound power levels and

sound energy levels of noise sources using sound pressure – Survey method using an enveloping

measurement surface over a reflecting plane (ISO 3746:2010), 2010.
NACIONALNI PREDGOVOR

Evropski standard EN ISO 3746:2010 je pripravil tehnični odbor Evropskega komiteje za

standardizacijo CEN/TC 211 Akustika. Slovenski standard SIST EN ISO 3746:2011 je prevod

evropskega standarda EN ISO 3746:2010. V primeru spora glede besedila slovenskega prevoda v

tem standardu je odločilen izvirni evropski standard v enem izmed treh uradnih jezikov CEN.

Slovensko izdajo standarda je pripravil tehnični odbor SIST/TC AKU Akustika.
Ta dokument nadomešča SIST EN ISO 3746:2009.

Odločitev za izdajo tega standarda je dne 14. februarja 2011 sprejel SIST/TC AKU Akustika.

ZVEZA Z NACIONALNIMI STANDARDI

S privzemom tega evropskega standarda veljajo za omejeni namen referenčnih standardov vsi

standardi, navedeni v izvirniku, razen tistih, ki so že sprejeti v nacionalno standardizacijo:

SIST EN ISO 3744 Akustika – Ugotavljanje ravni zvočnih moči virov hrupa z merjenjem

zvočnega tlaka – Inženirska metoda v pretežno prostem polju nad odbojno
ravnino (ISO 3744:2010)

SIST ISO 5725 (vsi deli) Točnost (pravilnost in natančnost) merilnih metod in rezultatov

SIST EN ISO 12001 Akustika – Emisija hrupa naprav in opreme – Pravila za oblikovanje in

pripravo pravil za merjenje hrupa (ISO 12001:1996)
SIST EN 60942:2004 Elektroakustika – Kalibratorji za zvokomere

SIST EN 61672-1:2004 Elektroakustika – Merilniki zvočne jakosti – 1. del: Specifikacije

OSNOVA ZA IZDAJO STANDARDA
–  privzem standarda EN ISO 3746:2010
PREDHODNA IZDAJA

– SIST EN ISO 3746:2009, Akustika – Ugotavljanje ravni zvočnih moči virov hrupa z merjenjem

zvočnega tlaka – Informativna metoda z merilno ploskvijo, sklenjeno okrog vira hrupa nad

odbojno ravnino
OPOMBE
– Povsod, kjer se v besedilu standarda uporablja izraz ''evropski standard'', v
SIST EN ISO 3746:2011 to pomeni ''slovenski standard''.
–  Nacionalni uvod in nacionalni predgovor nista sestavni del standarda.
---------------------- Page: 2 ----------------------
SIST EN ISO 3746 : 2011

–  Ta nacionalni dokument je enakovreden EN ISO 3746:2010 in je objavljen z dovoljenjem

CEN
Management Centre
Avenue Marnix 17
B-1000 Bruselj

– This national document is identical with EN ISO 3746:2010 and is published with the permission of

CEN
Management Centre
Avenue Marnix 17
B-1000 Brussels
III
---------------------- Page: 3 ----------------------
SIST EN ISO 3746 : 2011
(Prazna stran)
---------------------- Page: 4 ----------------------
EVROPSKI STANDARD EN ISO 3746
EUROPEAN STANDARD
NORME EUROPÉENNE
EUROPÄISCHE NORM december 2010
ICS 17.140.01 Nadomešča EN ISO 3746:2009
Slovenska izdaja
Akustika – Določanje ravni zvočne moči in ravni zvočne energije virov hrupa z
zvočnim tlakom – Informativna metoda z merilno ploskvijo, sklenjeno okrog
vira hrupa nad odbojno ravnino (ISO 3746:2010)

Acoustics – Determination of Acoustique – Détermination des Akustik – Ermittlung der Schallleistungs-

sound power levels and niveaux de puissance acoustique et und Schallenergiepegel von

sound energy levels of noise des niveaux d'énergie acoustique a Geräuschquellen aus

sources using sound pressure partir de la pression acoustique – Schalldruckmessungen –

– Survey method using an Méthode de contrôle employant une Hüllflächenverfahren der

enveloping measurement surface de mesure enveloppante Genauigkeitsklasse 3 über einer

surface over a reflecting au-dessus d'un plan réfléchissant reflektierenden Ebene

plane (ISO 3746:2010) (ISO 3746:2010) (ISO 3746:2010)
Ta evropski standard je CEN sprejel 13. novembra 2010.

Člani CEN morajo izpolnjevati notranje predpise CEN/CENELEC, s katerimi je predpisano, da mora

biti ta standard brez kakršnih koli sprememb sprejet kot nacionalni standard. Seznami najnovejših

izdaj teh nacionalnih standardov in njihovi bibliografski podatki so na voljo pri Upravnem centru CEN

in članicah CEN.

Ta evropski standard obstaja v treh izvirnih izdajah (angleški, francoski, nemški). Izdaje v drugih

jezikih, ki jih članice CEN na lastno odgovornost prevedejo in izdajo ter prijavijo pri Upravnem centru

CEN, veljajo kot uradne izdaje.

Člani CEN so nacionalni organi za standardizacijo Avstrije, Belgije, Bolgarije, Cipra, Češke republike,

Danske, Estonije, Finske, Francije, Grčije, Hrvaške, Islandije, Irske, Italije, Latvije, Litve,

Luksemburga, Madžarske, Malte, Nemčije, Nizozemske, Norveške, Poljske, Portugalske, Romunije,

Slovaške, Slovenije, Španije, Švedske, Švice in Združenega kraljestva.
CEN
Evropski komite za standardizacijo
European Committee for Standardisation
Europäisches Komitee für Normung
Comité Européen de Normalisation
Upravni center: Avenue Marnix 17, B-1000 Bruselj

© 2010 CEN Lastnice avtorskih pravic so vse države članice CEN Ref. št. EN ISO 3746:2010: E

---------------------- Page: 5 ----------------------
SIST EN ISO 3746 : 2011
Vsebina Stran

Predgovor k evropskemu standardu ........................................................................................................3

Dodatek ZA (informativni): Povezava med tem evropskim standardom in bistvenimi zahtevami

Direktive EU 2006/42/EC..........................................................................................................................4

Predgovor k mednarodnemu standardu...................................................................................................5

Uvod ........................................................................................................................................................6

1 Področje uporabe .................................................................................................................................7

2 Zveza s standardi .................................................................................................................................7

3 Izrazi in definicije ..................................................................................................................................8

4 Preskusno okolje ................................................................................................................................11

5 Instrumentarij......................................................................................................................................12

6 Opis, lokacija, postavitev in obratovanje vira hrupa med preskušanjem ...........................................13

7 Referenčni boks in merilna ploskev....................................................................................................15

8 Določanje ravni zvočne moči in zvočne energije ...............................................................................18

9 Merilna negotovost .............................................................................................................................22

10 Informacije, ki jih je treba zapisati ....................................................................................................25

11 Poročilo o preskusu..........................................................................................................................26

Dodatek A (normativni): Določanje okoljskega popravka.......................................................................27

Dodatek B (normativni): Razporeditev mikrofonov na polkrogelni merilni ploskvi .................................28

Dodatek C (normativni): Razporeditev mikrofonov na merilni ploskvi v obliki paralelepipeda...............33

Dodatek D (normativni): Smernice o razvoju informacij o merilni negotovosti.......................................41

Literatura.................................................................................................................................................49

---------------------- Page: 6 ----------------------
SIST EN ISO 3746 : 2011
Predgovor k evropskemu standardu

Ta dokument (EN ISO 3746:2010) je pripravil tehnični odbor ISO/TC 43 Akustika v sodelovanju s

tehničnim odborom CEN/TC 211 Akustika, katerega sekretariat vodi DS (Danish Standards).

Ta evropski standard mora dobiti status nacionalnega standarda bodisi z objavo istovetnega besedila

ali z razglasitvijo najpozneje do junija 2011, nacionalne standarde, ki so z njim v nasprotju, pa je treba

razveljaviti najpozneje do junija 2011.

Opozoriti je treba na možnost, da so nekateri elementi tega dokumenta lahko predmet patentnih

pravic. CEN (in/ali CENELEC) ne prevzema odgovornosti za identifikacijo katerihkoli ali vseh takih

patentnih pravic.
Ta dokument nadomešča EN ISO 3746:2009.

Ta dokument je bil pripravljen v okviru mandata, ki sta ga Evropska komisija in Evropsko združenje za

prosto trgovino (EFTA) dala CEN, in podpira bistvene zahteve direktive (direktiv) Evropske unije.

Za povezavo z direktivo(-ami) EU glejte informativni dodatek ZA, ki je sestavni del tega dokumenta.

V skladu z notranjimi predpisi CEN/CENELEC so ta evropski standard dolžne privzeti nacionalne

organizacije za standardizacijo naslednjih držav: Avstrije, Belgije, Bolgarije, Cipra, Češke republike,

Danske, Estonije, Finske, Francije, Grčije, Hrvaške, Islandije, Irske, Italije, Latvije, Litve,

Luksemburga, Madžarske, Malte, Nemčije, Nizozemske, Norveške, Poljske, Portugalske, Romunije,

Slovaške, Slovenije, Španije, Švedske, Švice in Združenega kraljestva.
Razglasitvena objava

Besedilo ISO 3746:2010 je CEN odobril kot EN ISO 3746:2010 brez kakršnihkoli sprememb.

---------------------- Page: 7 ----------------------
SIST EN ISO 3746 : 2011
Dodatek ZA
(informativni)
Povezava med tem evropskim standardom in bistvenimi zahtevami Direktive
EU 2006/42/EC

Ta evropski standard je bil pripravljen v okviru mandata, ki sta ga Evropska komisija in Evropsko

združenje za prosto trgovino dala CEN, da bi zagotovila skladnost z bistvenimi zahtevami Direktive

novega pristopa 2006/42/EC o strojih.

Ko bo ta standard objavljen v Uradnem listu Evropskih skupnosti v okviru navedene direktive in bo kot

nacionalni standard privzet v vsaj eni državi članici, bo skladnost s točkami tega standarda, v obsegu

področja uporabe tega standarda, ustvarila domnevo o skladnosti z ustreznimi bistvenimi zahtevami te

direktive in pridruženimi predpisi EFTA.

OPOZORILO: Za proizvode, ki spadajo v področje uporabe tega standarda, se lahko uporabljajo tudi

druge zahteve in druge direktive EU.
---------------------- Page: 8 ----------------------
SIST EN ISO 3746 : 2011
Predgovor k mednarodnemu standardu

ISO (Mednarodna organizacija za standardizacijo) je svetovna zveza nacionalnih organov za standarde

(članov ISO). Mednarodne standarde ponavadi pripravljajo tehnični odbori ISO. Vsak član, ki želi

delovati na določenem področju, za katero je bil ustanovljen tehnični odbor, ima pravico biti zastopan v

tem odboru. Pri delu sodelujejo tudi mednarodne vladne in nevladne organizacije, povezane z ISO. V

vseh zadevah, ki so povezane s standardizacijo na področju elektrotehnike, ISO tesno sodeluje z

Mednarodno elektrotehniško komisijo (IEC).

Mednarodni standardi so pripravljeni v skladu s pravili, podanimi v 2. delu Direktiv ISO/IEC.

Glavna naloga tehničnih odborov je priprava mednarodnih standardov. Osnutki mednarodnih

standardov, ki jih sprejmejo tehnični odbori, se pošljejo vsem članom v glasovanje. Za objavo

mednarodnega standarda je treba pridobiti soglasje najmanj 75 odstotkov članov, ki se udeležijo

glasovanja.

Opozoriti je treba na možnost, da je lahko nekaj elementov tega dokumenta predmet patentnih pravic.

ISO ne prevzema odgovornosti za identifikacijo katerihkoli ali vseh takih patentnih pravic.

ISO 3746 je pripravil tehnični odbor ISO/TC 43, Akustika, pododbor SC1, Hrup.

Ta tretja izdaja razveljavlja in nadomešča drugo izdajo (ISO 3746:1995), ki je bila tehnično

spremenjena. Ta vključuje tudi tehnični popravek ISO 3746:1995/Cor.1:1995.
---------------------- Page: 9 ----------------------
SIST EN ISO 3746 : 2011
Uvod
[2] [6]

Ta mednarodni standard je eden v seriji ISO 3741 do ISO 3747 , ki opisuje metode za določanje

zvočne moči in zvočne energije virov hrupa, vključno s stroji, opremo in njihovimi podsestavi.

[1].

Smernice za izbiro ene od teh metod se najdejo v standardu ISO 3740 Izbor je odvisen od okolja,

razpoložljive preskusne opreme in zahtevane natančnosti izmerjene ravni zvočne moči ali ravni

zvočne energije. Morda bo treba izdelati navodila za izvajanje meritev za posamezni vir hrupa, da bi

izbrali primerno akustično merilno ploskev in razpored mikrofonov izmed vseh možnih v vsakem od

[1] [6]

standardov ISO 3740 do ISO 3747 , in da bi opredelili zahteve za postavitev preskušane enote,

njeno obremenitev in obratovalne pogoje, pod katerimi je treba določati ravni zvočne moči ali ravni

zvočne energije. Zvočna moč, ki jo oddaja določen vir v preskusnem okolju, se izračuna iz povprečja

kvadratov zvočnega tlaka, ki se izmeri na hipotetični merilni ploskvi, ki obdaja vir, in površine te

ploskve. Zvočna energija za posamezno operacijo stroja se izračuna iz te zvočne moči in časa trajanja

te operacije.

Ta mednarodni standard določa metode podajanja rezultatov, skladno z ISO 12001:1996, razred

točnosti 3 (informativni razred), ko se meritve izvajajo znotraj industrijskih stavb ali na prostem.

Idealno bi bilo, da bi preskušani vir namestili na zvočno odbojno ravnino na prostem. Za vire, ki so

običajno nameščeni na tla strojnih delavnic, se določijo popravki za nezaželene odboje od sosednjih

objektov, sten in stropa ter za preostali hrup ozadja, ki se tam pojavlja.

Metode, opisane v tem mednarodnem standardu, dovoljujejo določanje ravni zvočne moči in zvočne

energije z uporabo frekvenčnega A-vrednotenja.
[5]

V primerih, ko je potrebna večja natančnost, se lahko uporabi ISO 3744, ISO 3745 ali ustrezen del

[14]-[16]

standarda ISO 9614 . Če ustrezna merila za merilno okolje, ki so predpisana s tem mednarodnim

[2]

standardom, niso izpolnjena, potem se je mogoče sklicevati na drugega iz serije ISO 3741 do

[6] [14]-[16]
ISO 3747 ali na ustrezni del standarda ISO 9614 .
---------------------- Page: 10 ----------------------
SIST EN ISO 3746 : 2011
Akustika – Določanje ravni zvočnih moči in ravni zvočne energije virov hrupa z
zvočnim tlakom – Informativna metoda z merilno ploskvijo, sklenjeno okrog
vira hrupa nad odbojno ravnino
1 Področje uporabe
1.1 Splošno

Ta mednarodni standard opisuje metode za določanje ravni zvočne moči ali ravni zvočne energije vira

hrupa na podlagi ravni zvočnega tlaka, izmerjenih na ploskvi, ki obdaja vir hrupa (stroj ali oprema) v

preskusnem okolju, na katerega se zahteve nanašajo. Z uporabo teh meritev se izračuna raven

zvočne moči (ali v primeru hrupa poka ali prehodnega zvočnega pojava, raven zvočne energije), ki jo

proizvede vir hrupa, z uporabo frekvenčnega A-vrednotenja.

OPOMBA: Različno oblikovane merilne ploskve lahko dajo različne ocene o ravni zvočne moči določenega vira hrupa, zato

ustrezno pripravljeno navodilo za izvajanje meritev (glej ISO 12001) podaja podrobno informacijo o izbiri te

ploskve.
1.2 Vrste hrupa in virov hrupa

Metode, opisane v tem mednarodnem standardu, so primerne za vse vrste hrupa (stabilne, nestabilne,

spremenljive, posamezni izbruhi zvočne energije itn.), kot je opredeljeno v ISO 12001.

Ta mednarodni standard se uporablja za vse vrste in velikosti vira hrupa (npr. stacionarne ali počasi

premikajoče se naprave, inštalacije, stroje, sestavne dele ali podsestave), če se le lahko zagotovijo

pogoji za meritve.

OPOMBA: Pogoji za merjenje, ki so navedeni v tem mednarodnem standardu, so lahko nepraktični za zelo visoke in zelo

dolge vire, kot so dimniki, cevovodi, transporterji in kompleksni industrijski obrati z več virov hrupa. V takih

primerih se lahko v navodilih za določanje emitiranega hrupa specifičnih virov predvidijo alternativne metode.

1.3 Preskusno okolje

Preskusna okolja, ki se uporabljajo za izvajanje meritev v skladu s tem mednarodnim standardom, so

lahko v zaprtih prostorih ali na prostem, z eno ali več zvočno odbojnih ravnin na ali blizu površine, na

katero je preskušani vir nameščen.
1.4 Merilna negotovost

Navede se informacija o negotovosti ravni zvočne moči in ravni zvočne energije, določena v skladu s

tem mednarodnim standardom za opravljene meritve z uporabo frekvenčnega A-vrednotenja.

Negotovost se določa v skladu z ISO 12001:1996, razred točnosti 3 (informativni razred).

2 Zveza s standardi

Za uporabo tega dokumenta so nujno potrebni naslednji referenčni dokumenti. Za datirana sklicevanja

se uporablja samo navedena izdaja. Za nedatirana sklicevanja se uporablja zadnja izdaja navedenega

dokumenta (vključno z vsemi dopolnili).

ISO 3744 Akustika – Ugotavljanje ravni zvočnih moči virov hrupa z merjenjem zvočnega

tlaka – Inženirska metoda v pretežno prostem polju nad odbojno ravnino

ISO 5725 (vsi deli) Točnost (pravilnost in natančnost) merilnih metod in rezultatov

ISO 12001:1996 Akustika – Emisija hrupa naprav in opreme – Pravila za oblikovanje in pripravo

pravil za merjenje hrupa (ISO 12001:1996)

ISO/IEC Vodilo 98-3 Merilna negotovost – 3. del: Vodilo za izražanje merilne negotovosti

(GUM:1995)
IEC 60942:2003 Elektroakustika – Kalibratorji za zvokomere

IEC 61672-1:2002 Elektroakustika – Merilniki zvočne jakosti – 1. del: Specifikacije

---------------------- Page: 11 ----------------------
SIST EN ISO 3746 : 2011
3 Izrazi in definicije
Za namene tega dokumenta se uporabljajo naslednje definicije.
3.1
zvočni tlak
razlika med trenutnim tlakom in statičnim tlakom
OPOMBA 1: Povzeto po ISO 80000-8:2007[23], 8-9.2.
OPOMBA 2: Zvočni tlak je izražen v paskalih.
3.2
raven zvočnega tlaka

desetkratni logaritem z osnovo 10 razmerja kvadrata zvočnega tlaka, p, in kvadrata referenčne

vrednosti, p , izraženo v decibelih
(1)
kjer je referenčna vrednost, p , 20 µPa
[22]
[ISO/TR 25417:2007 , 2.2]

OPOMBA 1: Če se uporabi posebno frekvenčno in časovno vrednotenje, kot je določeno v IEC 61672-1, in/ali posebni

frekvenčni pasovi, je to treba označiti z ustreznimi indeksi; npr. L pomeni A-vrednotena raven zvočnega tlaka.

[23]
OPOMBA 2: Ta definicija je tehnično v skladu z ISO 80000-8:2007 , 8-22.
3.3
časovno povprečena raven zvočnega tlaka
p,T

desetkratni logaritem z osnovo 10 razmerja časovno povprečenega kvadrata zvočnega tlaka, p, v

časovnem intervalu T (ki se začne pri t in konča pri t ) in kvadrata referenčne vrednosti, p , izraženo v

1 2 0
decibelih
(2)
kjer je referenčna vrednost, p , 20 µPa

OPOMBA 1: V splošnem se indeks "T" opusti, ker se časovno povprečena raven zvočnega tlaka praviloma določa v

določenem časovnem intervalu merjenja.

OPOMBA 2: Časovno povprečene ravni zvočnega tlaka so pogosto A-vrednotene, v tem primeru se označijo z L , oz.

pA,T
običajno skrajšano na L .
OPOMBA 3: Povzeto po ISO/TR 25417:2007 [22], 2.3.
3.4
časovno integrirana raven zvočnega tlaka posameznega dogodka

desetkratni logaritem z osnovo 10 razmerja integrala kvadrata zvočnega tlaka, p, nekega izoliranega

posameznega zvočnega dogodka (zvok poka ali prehodni zvok) v določenem časovnem intervalu T (ki

se začne pri t in konča pri t ) in referenčne vrednosti, E , izraženo v decibelih

1 2 0
---------------------- Page: 12 ----------------------
SIST EN ISO 3746 : 2011
(3)
2 −10 2
kjer je referenčna vrednost, E , (20 µPa) s = 4 ×10 Pa s
OPOMBA 1: Ta vrednost se lahko dobi z enačbo , kjer je T = 1 s.

OPOMBA 2: Če se ta vrednost uporablja za merjenje zvočne imisije, se običajno imenuje "ekspozicijska zvočna raven" (glej

[22]
ISO/TR 25417:2007 ).
3.5
časovni interval merjenja

del ali večkratnik časa obratovanja ali obratovalnega cikla vira hrupa, ki se preskuša, za katerega se

določa časovno povprečena raven zvočnega tlaka
OPOMBA: Časovni interval merjenja je izražen v sekundah.
3.6
odbojna ravnina
zvočno odbojna ravna površina, na kateri je vir hrupa med preskušanjem
3.7
frekvenčno območje, ki nas zanima

frekvenčno območje oktavnih pasov z nominalnimi centralnimi frekvencami od 125 Hz do 8 000 Hz

3.8
referenčni boks

hipotetični pravilni paralelepiped, postavljen na odbojno ravnino(-e), na kateri je preskušani vir hrupa,

ki popolnoma obdaja vir, vključno z vsemi pomembnejšimi komponentami, ki sevajo zvok, in tudi s

preskusno mizo, na kateri je nameščen vir

OPOMBA: Če je potrebno, se lahko uporabi najmanjša možna preskusna miza zaradi združljivosti z meritvami emisije

[18] [21]

zvočnega tlaka na mestu opazovalca skladno z npr. serijo ISO 11201 do ISO 11204 .

3.9
značilna dimenzija vira

razdalja od izhodišča koordinatnega sistema do najbolj oddaljenega kota referenčnega boksa

OPOMBA: Značilna dimenzija vira je izražena v metrih.
3.10
merilna razdalja
razdalja od referenčnega boksa do merilne ploskve na paralelepipedu
OPOMBA: Merilna razdalja je izražena v metrih.
3.11
merilni polmer
polmer polkrogle, merilne površine polkrogle ali četrtine polkrogle
OPOMBA: Merilni polmer je izražen v metrih.
---------------------- Page: 13 ----------------------
SIST EN ISO 3746 : 2011
3.12
merilna ploskev

hipotetična površina ploskve, S, na kateri so položaji mikrofona za merjenje ravni zvočnega tlaka, ki

obdaja vir preskušanega hrupa in je postavljena na odbojno ravnino(-e), na kateri je nameščen vir

3.13
hrup ozadja
hrup od vseh virov, razen od vira hrupa, ki se preskuša

OPOMBA: Hrup ozadja vključuje prispevke zvoka v zraku, strukturalnega hrupa kot posledice vibracij in električnega hrupa

v instrumentariju.
3.14
popravek hrupa ozadja

popravek se nanaša na povprečno (energijsko povprečje) časovno povprečene ravni zvočnega tlaka v

vseh položajih mikrofona na merilni ploskvi, s katerim se upošteva vpliv hrupa ozadja

OPOMBA 1: Popravek hrupa ozadja se izraža v decibelih.

OPOMBA 2: Popravek hrupa ozadja je frekvenčno odvisen, popravek v primeru A-vrednotenja se označi s K

3.15
okoljski popravek

popravek se nanaša na povprečje (energijsko povprečje) časovno povprečene ravni zvočnega tlaka v

vseh položajih mikrofona na merilni površini, s katerim se upošteva vpliv odbitega ali absorbiranega

zvoka
OPOMBA 1: Okoljski popravek se izraža v decibelih.

OPOMBA 2: Okoljski popravek je frekvenčno odvisen, popravek v primeru A-vrednotenja se označi s K .

OPOMBA 3: V splošnem je okoljski popravek odvisen od površine merilne ploskve in K se običajno povečuje s S.

3.16
ploskovna časovno povprečena raven zvočnega tlaka

pomeni povprečje (energijsko povprečje) časovno povprečenih ravni zvočnega tlaka v vseh položajih

mikrofona ali skeniranja po merilni ploskvi s popravki zaradi hrupa ozadja, K , in okoljskega popravka,

OPOMBA: Časovno povprečna raven zvočnega tlaka po merilni ploskvi je izražena v decibelih.

3.17
časovno integrirana raven zvočnega tlaka posameznega dogodka po merilni ploskvi

pomeni povprečje (energijsko povprečje) časovno integriranih ravni zvočnega tlaka posameznega

dogodka v vseh položajih mikrofona ali skeniranja po merilni ploskvi s popravkom zaradi hrupa ozadja,

K , in okoljskega popravka, K
1 2

OPOMBA: Časovno integrirana raven zvočnega tlaka posameznega dogodka na merilni ploskvi je izražena v decibelih.

3.18
zvočna moč

je produkt zvočnega tlaka, p, in komponente hitrosti delcev, u , usmerjene v vsaki točki pravokotno na

merilno ploskev, in integrirana po tej ploskvi
[23]
[ISO 80000-8:2007 , 8-16]
OPOMBA 1: Zvočna moč je izražena v vatih.
---------------------- Page: 14 ----------------------
SIST EN ISO 3746 : 2011

OPOMBA 2: To je količina energije v enoti časa, v kateri vir oddaja energijo zvoka v zraku.

3.19
raven zvočne moči

desetkratni logaritem z osnovo 10 razmerja zvočne moči vira, P, in referenčne vrednosti, P , izraženo

v decibelih
(4)
kjer je referenčna vrednost, P , 1 pW

OPOMBA 1: Če se uporabi posebno frekvenčno vrednotenje, kot je določeno v IEC 61672-1, in/ali posebni frekvenčni

pasovi, potem je to treba označiti z ustreznimi indeksi; npr. L označuje A-vrednoteno raven zvočne moči.

[23]
OPOMBA 2: Ta definicija je tehnično v skladu z ISO 80000-8:2007 , 8-23.
[22]
[ISO/TR 25417:2007 , 2.9]
3.20
zvočna energija

integral zvočne moči, P, v določenem časovnem intervalu trajanja T (ki se začne pri t in konča pri t )

1 2
(5)
OPOMBA 1: Zvočna energija je izražena v joulih.

OPOMBA 2: Količina, ki je še posebej pomembna pri nestacionarnih, prekinjajočih zvočnih dogodkih.

[22]
[ISO/TR 25417:2007 , 2.10]
3.21
raven zvočne energije

je desetkratni logaritem z osnovo 10 razmerja zvočne energije, J, in referenčne vrednosti, J , izraženo

v decibelih
(6)
kjer je referenčna vrednost, J , 1 pJ

OPOMBA: Če se uporabi posebno frekvenčno vrednotenje, kot je določeno v IEC 61672-1, in/ali posebni frekvenčni

pasovi, je to treba označiti z ustreznimi indeksi; npr. L označuje A-vrednoteno raven zvočne energije.

[22]
[ISO/TR 25417:2007 , 2.11]
4 Preskusno okolje
4.1 Splošno

Preskusna okolja, ki se uporabljajo za meritve v skladu s tem mednarodnim standardom, so prostor ali

ravna površina na prostem, ki je ustrezno izolirana od hrupa v okolju (glej 4.2) in ki izpolnjuje

zahtevane pogoje, podane v 4.3.

Okoljskim razmeram z negativnim vplivom na mikrofone, ki se uporabljajo pri meritvah (npr. močna

električna ali magnetna polja, veter, zadevanje toka zraka od vira hrupa, ki se preskuša, visoke ali

---------------------- Page: 15 ----------------------
SIST EN ISO 3746 : 2011

nizke temperature), se je treba izogibati. Glede škodljivosti okoljskih razmer je treba slediti navodilom

proizvajalcev merilnih instrumentov.

Na prostem je treba poskrbeti za minimiziranje negativnih učinkov vremenskih razmer (npr.

temperatura, vlažnost, veter, padavine) na širjenje zvoka in na nastajanje hrupa v frekvenčnem

območju, ki nas zanima, ali na hrup ozadja v času meritev.

Na višinah nad 1500 m je treba ravni zvočne moči in ravni zvočne energije korigirati na referenčne

meteorološke razmere v skladu z ISO 3744.

Če odbojna površina ni ravna podlaga ali ni sestavni del površine preskusnega prostora, je treba

posebej zagotoviti, da ta ravnina ne oddaja nobenega občutnega zvoka zaradi vibracij.

4.2 Kriteriji za hrup ozadja

A-vrednotene ravni zvočnega tlaka zaradi hrupa ozadja, povprečene za vse položaje mikrofona ali

skeniranja po merilni ploskvi, morajo biti vsaj 3 dB pod povprečno ravnjo zvočnega tlaka, ki ga povzroča

preskušani vir hrupa med obratovanjem, če se meri v prisotnosti tega hrupa ozadja (glej 8.3.2).

4.3 Kriterij za akustično ustreznost okoljskega preskusa

Dodatek A določa postopke za določanje velikosti okoljskega popravka, K , s katerim se upošteva

odstopanja preskusnega okolja od idealnih razmer. Meritve so veljavne in v skladu s tem

mednarodnim standardom le, če je K ≤ 7dB.
[6] [14] [15]

OPOMBA 1: Če okoljski popravek K presega 7dB, se lahko uporabljajo ISO 3747 , ISO 9614-1 ali ISO 9614-2 .

OPOMBA 2: V nekaterih posebnih primerih je ravna podlaga preskuševališča le delno odbojna (npr. vrtne kosilnice, nekatere

vrste strojev za zemeljska dela). V takih primerih ustrezna navodila za izvajanje meritev hrupa podrobno

opisujejo naravo ravnine, na kateri je vir nameščen, in nakažejo možne posledice za merilno negotovost.

5 Instrumentarij
5.1 Splošno

Merilni sistemi, ki vključujejo mikrofone, kable in vetrobransko peno, če se uporablja, morajo

izpolnjevati zahteve IEC 61672-1:2002, razred 2.

Instrumenti razreda 2 so primerni za nespremenljivi hrup, čeprav je na splošno priporočljivo uporabljati

instrumente razreda 1.
5.2 Umerjanje

Pred vsako serijo meritev in po njej je treba umeriti vsakega od mikrofonov s pomočjo kalibratorja

zvoka, ki izpolnjuje zahteve IEC 60942:2003, razred 1, z namenom, da se preveri kalibracija celotnega

merilnega sistema pri eni ali več frekvencah v frek
...
