IEC 60034-7:1992+AMD1:2000 CSV

Rotating electrical machines - Part 7: Classification of types of construction, mounting arrangements and terminal box position (IM Code)

Gives two systems of classification: an alpha-numeric designation applicable to machines with endshield bearings and only one shaft extension (code I) and an all-numeric designation applicable to a wide range of types of machines (code II) including types covered by code I. This consolidated version consists of the second edition (1992) and its amendment 1 (2000). Therefore, no need to order amendment in addition to this publication.

Machines électriques tournantes - Partie 7: Classification des modes de construction, des dispositions de montage et position de la boîte à bornes (Code IM)

Gives two systems of classification: an alpha-numeric designation applicable to machines with endshield bearings and only one shaft extension (code I) and an all-numeric designation applicable to a wide range of types of machines (code II) including types covered by code I.  Cette version consolidée comprend la deuxième édition (1992) et son amendement 1 (2000). Il n'est donc pas nécessaire de commander l'amendement avec cette publication.

General Information

• Status: Published
• Publication Date: 26-Feb-2001
• ICS: 01 - GENERALITIES. TERMINOLOGY. STANDARDIZATION. DOCUMENTATION
• ICS: 29.160.01 - Rotating machinery in general
• Technical Committee: TC 2 - Rotating machinery
• Current Stage: DELPUB - Deleted Publication
• Completion Date: 07-Oct-2020

Standards Content (Sample)

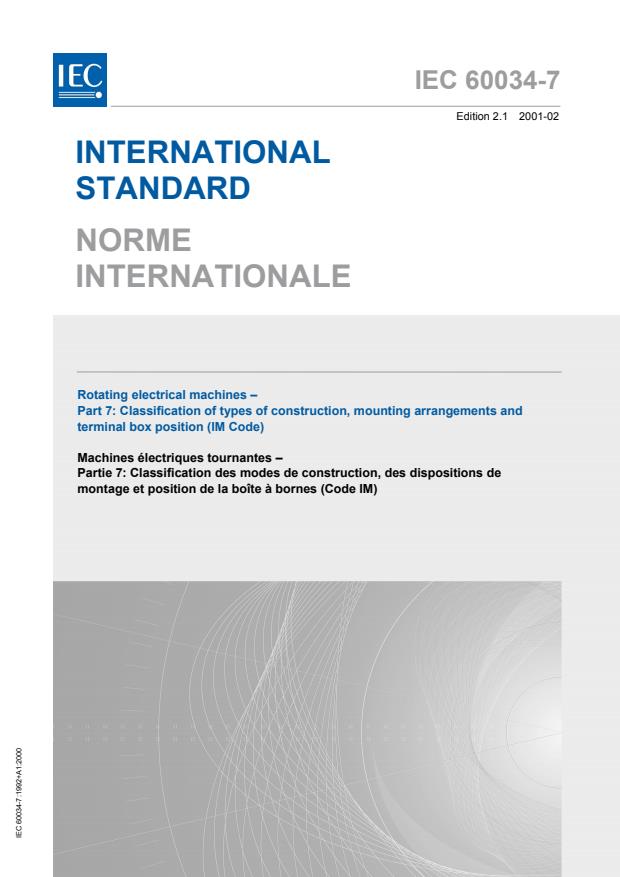

IEC 60034-7
Edition 2.1 2001-02
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Rotating electrical machines –
Part 7: Classification of types of construction, mounting arrangements and
terminal box position (IM Code)

Machines électriques tournantes –
Partie 7: Classification des modes de construction, des dispositions de
montage et position de la boîte à bornes (Code IM)
IEC 60034-7:1992+A1:2000

---------------------- Page: 1 ----------------------
THIS PUBLICATION IS COPYRIGHT PROTECTED
Copyright © 2001 IEC, Geneva, Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by
any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or
IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: [e-mail]
Web: www.iec.ch

About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: [e-mail]
Tel.: [phone]
Fax: [phone]


A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: [e-mail]
Tél.: [phone]
Fax: [phone]

---------------------- Page: 2 ----------------------
IEC 60034-7
Edition 2.1 2001-02
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Rotating electrical machines –
Part 7: Classification of types of construction, mounting arrangements and
terminal box position (IM Code)

Machines électriques tournantes –
Partie 7: Classification des modes de construction, des dispositions de
montage et position de la boîte à bornes (Code IM)

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CH
CODE PRIX
ICS 29.160 ISBN 2-8318-5598-5

---------------------- Page: 3 ----------------------
– 2 – 60034-7  CEI:1992+A1:2000
SOMMAIRE
Pages
AVANT-PROPOS . 6
Articles
SECTION 1: DOMAINE D'APPLICATION ET DÉFINITIONS
1.1 Domaine d'application . 10
1.2 Définitions. 10
SECTION 2: CODE I (DÉSIGNATION ALPHANUMÉRIQUE)
2.1 Désignation des machines à arbre horizontal . 12
2.2 Désignation des machines à arbre vertical . 18
2.3 Emplacement de la boîte à bornes . 22
SECTION 3: CODE II (DÉSIGNATION NUMÉRIQUE)
3.1 Désignation. 24
3.2 Signification du premier chiffre . 24
3.3 Signification du quatrième chiffre . 26
3.4 Signification des deuxième et troisième chiffres . 26
3.5 Emplacement de la boîte à bornes . 26
3.6 Exemples de désignations. 28
Annexe A (informative) Relation entre le Code I et le Code II . 48
Tableau 1 – Désignation des machines à arbre horizontal (IM, B.) . 14
Tableau 2 – Désignation des machines à arbre vertical (IM V.) . 18
Tableau 3 – Signification du premier chiffre. 24
Tableau 4 – Signification du quatrième chiffre . 26
Tableau 5 – Signification des deuxième et troisième chiffres pour le premier chiffre 1
(Machines à pattes avec flasque(s) palier(s) seulement) . 30
Tableau 6 – Signification des deuxième et troisième chiffres pour le premier chiffre 2
(Machines à pattes et bride avec flasque(s) palier(s) seulement). 32
Tableau 7 – Signification des deuxième et troisième chiffres pour le premier chiffre 3
(Machines à bride avec flasque(s) palier(s) seulement avec une bride faisant partie
d'un flasque). 34
Tableau 8 – Signification des deuxième et troisième chiffres pour le premier chiffre 4
(Machines à bride avec flasque(s) palier(s) seulement, avec une bride ne faisant pas
partie d'un flasque mais faisant partie intégrante de la carcasse ou d'un autre composant) . 36
Tableau 9 – Signification des deuxième et troisième chiffres pour le premier chiffre 5
(Machines sans palier) . 38
Tableau 10 – Signification des deuxième et troisième chiffres pour le premier chiffre 6
(Machines avec flasque(s) palier(s) et pied(s) support(s) de palier(s)). 40
Tableau 11 – Signification des deuxième et troisième chiffres pour le premier chiffre 7
(Machines avec pied(s) support(s) de palier(s) seulement). 42

---------------------- Page: 4 ----------------------
60034-7  IEC:1992+A1:2000 – 3 –
CONTENTS
Page
FOREWORD . 7
Clause
SECTION 1: SCOPE AND DEFINITIONS
1.1 Scope . 11
1.2 Definitions. 11
SECTION 2: CODE I (ALPHA-NUMERIC DESIGNATION)
2.1 Designation of machines with horizontal shafts . 13
2.2 Designation of machines with vertical shafts . 19
2.3 Terminal box location . 23
SECTION 3: CODE II (ALL-NUMERIC DESIGNATION)
3.1 Designation. 25
3.2 Significance of the first numeral . 25
3.3 Significance of the fourth numeral . 27
3.4 Significance of the second and third numerals. 27
3.5 Terminal box location . 27
3.6 Examples of designations. 29
Annex A (informative) Relationship between Code I and Code II . 49
Table 1 – Designations for machines with horizontal shafts (IM B.) . 15
Table 2 – Designations for machines with vertical shafts (IM V.) . 19
Table 3 – Significance of the first numeral. 25
Table 4 – Significance of the fourth numeral. 27
Table 5 – Significance of second and third numerals for first numeral 1
(Foot-mounted machines with endshield bearing(s) only) . 31
Table 6 – Significance of second and third numerals for first numeral 2
(Foot-and-flange-mounted machines with endshield bearing(s) only). 33
Table 7 – Significance of second and third numerals for first numeral 3
(Flange-mounted machines with endshield bearing(s) only with a flange part of an endshield) . 35
Table 8 – Significance of second and third numerals for first numeral 4
(Flange-mounted machines with endshield bearing(s) only with a flange not part
of an endshield, but an integral part of the frame or other component) . 37
Table 9 – Significance of second and third numerals for first numeral 5
(Machines without bearings). 39
Table 10 – Significance of second and third numerals for first numeral 6
(Machines with endshield bearings and pedestal bearings) . 41
Table 11 – Significance of second and third numerals for first numeral 7
(Machines with pedestal bearings only) . 43

---------------------- Page: 5 ----------------------
– 4 – 60034-7  CEI:1992+A1:2000
Pages
Tableau 12 – Signification des deuxième et troisième chiffres pour le premier chiffre 8
(Machines verticales de construction non couverte par les premiers chiffres 1 à 4) . 44
Tableau 13 – Signification des deuxième et troisième chiffres pour le premier chiffre 9
(Machines avec dispositions de montage spéciales). 46
Tableau A.1 – Relation entre le Code I et le Code II
pour les machines à arbre horizontal (IM B…) . 48
Tableau A.2 – Relation entre le Code I et le Code II
pour les machines à arbre vertical (IM V.) . 48

---------------------- Page: 6 ----------------------
60034-7  IEC:1992+A1:2000 – 5 –
Page
Table 12 – Significance of second and third numerals for first numeral 8
(Vertical machines of construction not covered by first numerals 1 to 4) . 45
Table 13 – Significance of second and third numerals for first numeral 9
(Machines with special mounting arrangements) . 47
Table A.1 – Relationship between Code I and Code II for machines
with horizontal shafts (IM B.) . 49
Table A.2 – Relationship between Code I and Code II for machines
with vertical shafts (IM V.) .49

---------------------- Page: 7 ----------------------
– 6 – 60034-7 © CEI:1992+A1:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________

MACHINES ÉLECTRIQUES TOURNANTES –

Partie 7: Classification des modes de construction, des dispositions
de montage et position de la boîte à bornes (Code IM)


AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60034-7 a été établie par le sous-comité 2H: Degrés de
protection, modes de refroidissement et dispositions pour le montage, du comité d'études 2
de la CEI: Machines tournantes.
Cette deuxième édition annule et remplace la première édition parue en 1972 et constitue une
révision technique.
La présente version consolidée de la CEI 60034-7 comprend la deuxième édition (1992)
[documents 2H(BC)29 et 2H(BC)30], et son amendement 1 (2000) [documents 2/1095/FDIS et
2/1099/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 2.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
L'annexe A est donnée uniquement à titre d'information.
Le comité a décidé que le contenu de la publication de base et de son amendement (2000) ne
sera pas modifié avant 2005. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.

---------------------- Page: 8 ----------------------
60034-7 © IEC:1992+A1:2000 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________

ROTATING ELECTRICAL MACHINES –

Part 7: Classification of types of construction, mounting arrangements
and terminal box position (IM Code)


FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60034-7 has been prepared by IEC by subcommittee 2H: Degrees
of protection, methods of cooling and mounting arrangements, of IEC technical committee 2:
Rotating machinery.
This second edition cancels and replaces the first edition published in 1972 and constitutes a
technical revision.
This consolidated version of IEC 60034-7 consists of the second edition (1992) [documents
2H(CO)29 and 2H(CO)30], and its amendment 1 (2000) [documents 2/1095/FDIS and
2/1099/RVD].
The technical content is therefore identical to the base edition and its amendment and has
been prepared for user convenience.
It bears the edition number 2.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
Annex A is for information only.
The committee has decided that the contents of the base publication and its amendment (2000)
will remain unchanged until 2005. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.

---------------------- Page: 9 ----------------------
– 8 – 60034-7  CEI:1992+A1:2000
La CEI 60034 comprend les parties suivantes, présentées sous le titre général: Machines
électriques tournantes.
Partie 1: Caractéristiques assignées et caractéristiques de fonctionnement, éditée comme
CEI 60034-1
Partie 2: Méthodes pour la détermination des pertes et du rendement des machines
électriques tournantes à partir d'essais (à l'exclusion des machines pour véhicules de
traction), éditée comme CEI 60034-2
Partie 2A: Premier complément: Mesure des pertes par la méthode calorimétrique, éditée
comme CEI 60034-2A
Partie 3: Règles spécifiques pour les turbomachines synchrones, éditée comme CEI 60034-3
Partie 4: Méthodes pour la détermination à partir d'essais des grandeurs des machines
synchrones, éditée comme CEI 60034-4
Partie 5: Classification des degrés de protection procurés par les enveloppes des machines
électriques tournantes, éditée comme CEI 60034-5
Partie 6: Mode de refroidissement Code IC, éditée comme CEI 60034-6
Partie 7: Classification des formes de construction et des dispositions de montage (Code IM),
éditée comme CEI 60034-7
Partie 8: Marques d'extrémités et sens de rotation des machines tournantes, éditée comme
CEI 60034-8
Partie 9: Limites du bruit, éditée comme CEI 60034-9
Partie 10: Conventions relatives à la description des machines synchrones, éditée comme
CEI 60034-10
Partie 11: Protection thermique incorporée, Chapitre 1: Règles concernant la protection des
machines électriques tournantes, éditée comme CEI 60034-11
Partie 12: Caractéristiques de démarrage des moteurs triphasés à induction à cage à une
seule vitesse pour des tensions d'alimentation inférieures ou égales à 660 V, éditée comme
CEI 60034-12
Partie 13: Spécification pour les moteurs auxiliaires pour laminoirs, éditée comme CEI 60034-13
Partie 14: Vibrations mécaniques de certaines machines de hauteur d'axe supérieure ou égale à
56 mm – Mesurage, évaluation et limites d'intensité vibratoire, éditée comme CEI 60034-14
Partie 15: Niveaux de tension de tenue au choc des machines tournantes à courant alternatif
à bobines stator préformées, éditée comme CEI 60034-15
Partie 16-1: Systèmes d'excitation pour machines synchrones. Chapitre 1: Définitions, éditée
comme CEI 60034-16-1
Partie 16-2: Systèmes d'excitation pour machines synchrones. Chapitre 2: Modèles pour les
études de réseau, éditée comme CEI 60034-16-2
Partie 18-1: Evaluation fonctionnelle des systèmes d'isolation – Section 1: Principes
directeurs généraux, éditée comme CEI 60034-18-1
Partie 18-21: Evaluation fonctionnelle des systèmes d'isolation – Section 21: Procédures d'essai
pour enroulements à fils – Evaluation thermique et classification, éditée comme CEI 60034-18-21
Partie 18-31: Evaluation fonctionnelle des systèmes d'isolation – Section 31: Procédures
d'essai pour enroulements préformés – Evaluation thermique et classification des systèmes
d'isolation utilisés dans les machines jusqu'à et y compris 50 MVA et 15 kV, éditée comme
CEI 60034-18-31

---------------------- Page: 10 ----------------------
60034-7  IEC:1992+A1:2000 – 9 –
IEC 60034 consists of the following parts, under the general title: Rotating electrical machines:
Part 1: Rating and performance, issued as IEC 60034-1
Part 2: Methods for determining losses and efficiency of rotating electrical machinery from
tests (excluding machines for traction vehicles), issued as IEC 60034-2
Part 2A: First supplement: Measurement of losses by the calorimetric method, issued as
IEC 60034-2A
Part 3: Specific requirements for turbine-type synchronous machines, issued as IEC 60034-3
Part 4: Methods for determining synchronous machine quantities from tests, issued as IEC 60034-4
Part 5: Classification of degrees of protection provided by enclosures of rotating electrical
machines (IP Code), issued as IEC 60034-5
Part 6: Methods of cooling (IC Code), issued as IEC 60034-6
Part 7: Classification of types of constructions and mounting arrangements (IM Code), issued
as IEC 60034-7
Part 8: Terminal markings and direction of rotation of rotating machines, issued as IEC 60034-8
Part 9: Noise limits, issued as IEC 60034-9
Part 10: Conventions for description of synchronous machines, issued as IEC 60034-10
Part 11: Built-in thermal protection, Chapter 1: Rules for protection of rotating electrical
machines, issued as IEC 60034-11
Part 12: Starting performance of single-speed three-phase cage induction motors for voltages
up to and including 660 V, issued as IEC 60034-12
Part 13: Specification for mill auxiliary motors, issued as IEC 60034-13
Part 14: Mechanical vibration of certain machines with shaft heights 56 mm and higher –
Measurement, evaluation and limits of the vibration severity, issued as IEC 60034-14
Part 15: Impulse voltage withstand levels of rotating a.c. machines with form-wound stator
coils, issued as IEC 60034-15
Part 16-1: Excitation systems for synchronous machines. Chapter 1: Definitions, issued as
IEC 60034-16-1
Part 16-2: Excitation systems for synchronous machines. Chapter 2: Models for power system
studies, issued as IEC 60034-16-2
Part 18-1: Functional evaluation of insulation systems – Section 1: General guidelines, issued
as IEC 60034-18-1
Part 18-21: Functional evaluation of insulation systems – Section 21: Test procedures for
wire-wound windings – Thermal evaluation and classification, issued as IEC 60034-18-21
Part 18-31: Functional evaluation of insulation systems – Section 31: Test procedures for
form-wound windings – Thermal evaluation and classification of insulation systems used in
machines up to and including 50 MVA and 15 kV, issued as IEC 60034-18-31

---------------------- Page: 11 ----------------------
– 10 – 60034-7  CEI:1992+A1:2000
MACHINES ÉLECTRIQUES TOURNANTES –
Partie 7: Classification des modes de construction, des dispositions
de montage et position de la boîte à bornes (Code IM)
Section 1: Domaine d'application et définitions
1.1 Domaine d'application
La présente partie de la CEI 60034 spécifie le Code IM, une classification des modes de
construction, des dispositions de montage et la position de la boîte à bornes des machines
électriques tournantes.
Deux systèmes de classification sont prévus comme suit:
– Code I (voir section 2): Désignation alphanumérique applicable aux machines à flasque(s)
palier(s) et à un seul bout d'arbre.
– Code II (voir section 3): Désignation numérique applicable à une plus large gamme de
types de machines y compris les types couverts par le Code I.
Pour les types de machines non couverts par le Code II, il convient de rédiger une description
complète.
La relation entre le Code I et le Code II est donnée en annexe A.
1.2 Définitions
Au sens de la présente partie de la CEI 60034, les définitions suivantes sont applicables:
1.2.1
forme de construction
arrangement des parties constitutives de la machine qui a trait aux fixations, à la disposition
des paliers et au bout d'arbre
1)
(VEI 60411-13-34)
1.2.2
disposition de montage
orientation de la machine sur son emplacement de travail considérée comme un tout en ce
qui concerne la ligne d'arbre et la position des fixations
(VEI 60411-13-35)
1.2.3
bout d'arbre
portion d'arbre au-delà d'un palier d'extrémité
(VEI 60411-13-07)
NOTE Le palier peut faire partie de la machine elle-même ou peut faire partie d'un ensemble comprenant la
machine et un (des) palier(s) additionnel(s).
________
1)
 CEI 60050(411):1973, Vocabulaire Electrotechnique International (VEI) – Chapitre 411: Machines tournantes.

---------------------- Page: 12 ----------------------
60034-7  IEC:1992+A1:2000 – 11 –
ROTATING ELECTRICAL MACHINES –
Part 7: Classification of types of construction, mounting arrangements
and terminal box position (IM Code)
Section 1: Scope and definitions
1.1 Scope
This part of IEC 60034 specifies the IM Code, a classification of types of construction,
mounting arrangements and
...
