IEC 60794-3:2001

Optical fibre cables - Part 3: Sectional specification - Outdoor cables

Specifies the requirements of single-mode optical fibre cables and cable elements primarily for public telecommunications networks. Other applications are considered. It includes requirements for cables in ducts, for directly buried application, aerial cables and cables for lake and river crossings. For aerial application, it does not cover all functional aspects of cables installed near overhead power lines. For lake and river crossings, it does not cover cable repair nor cables for use with underwater line amplifiers.

Câbles à fibres optiques - Partie 3: Spécification intermédiaire - Câbles extérieurs

Spécifie les prescriptions relatives aux câbles et éléments à câbles à fibres optiques unimodales, en premier lieu, dans les réseaux publics de télécommunication. D'autres types d'applicaions sont considérés. Elle comporte les prescriptions des câbles destinés à être installés dans des conduites, les câbles directement enterrés, les câbles aériens et les câbles pour traversée sous lacustre et sous fluviale. Pour des applications aériennes, la norme ne couvre pas tous les aspects des câbles installés à proximité de linges aériennes de transport d'énergie. Pour les câbles pour traversée sous lacustre et sous fluviale, la norme ne couvre pas les méthodes de réparation du câble, ni les câbles utilisés dans les amplificateurs de lignes.

General Information

• Status: Published
• Publication Date: 16-Sep-2001
• ICS: 33.180.10 - Fibres and cables
• Technical Committee: SC 86A - Fibres and cables
• Current Stage: DELPUB - Deleted Publication
• Start Date: 09-Sep-2014
• Completion Date: 13-Feb-2026

Relations

• Revises: IEC 60794-3:1998 - Optical fibre cables - Part 3: Duct, buried and aerial cables - Sectional specification
• Effective Date: 05-Sep-2023
• Revised: IEC 60794-3:2014 - Optical fibre cables - Part 3: Outdoor cables - Sectional specification
• Effective Date: 05-Sep-2023

Overview

IEC 60794-3:2001 is an international standard developed by the International Electrotechnical Commission (IEC) that specifies the sectional requirements for single-mode optical fibre cables intended primarily for outdoor use in public telecommunications networks. This standard covers a variety of outdoor cable installations including cables placed in ducts, directly buried cables, aerial cables, and cables used in lake and river crossings. However, it excludes certain scenarios such as cables installed near overhead power lines and those used with underwater line amplifiers or requiring repair. The document offers comprehensive guidelines ensuring optical fibre cables meet performance, durability, and environmental protection criteria for diverse outdoor applications.

Key Topics

• Single-mode Optical Fibre Specifications
  Covers attenuation, cut-off wavelength, polarization mode dispersion (PMD), and fibre colouring which are essential parameters for optical performance.

• Cable Elements and Construction
  Defines characteristics of cable components including tight secondary coating, ruggedized fibres, tubes, ribbons, and the assembly of these elements into the cable core.

• Cable Mechanical and Environmental Protection
  Addresses strength members, moisture barriers, sheath materials, armouring, and specialized protection for underwater environments ensuring reliability against mechanical stress, moisture ingress, and environmental hazards.

• Installation and Operating Conditions
  Includes considerations for installation practices, operating temperature ranges, bending radius, and suitability for splicing, which are critical for maintaining cable integrity and network performance.

• Performance and Quality Assurance Testing
  Specifies tests related to tensile strength, bending, repeated flexing, impact resistance, hydrostatic pressure, abrasion, temperature cycling, water penetration, and lightning resistance for cables containing metallic components.

• Statistical Guidance on Polarization Mode Dispersion (PMD)
  Provides annex guidance on measuring and specifying PMD values in cables to assess performance impact on high-speed optical communication systems.

Applications

IEC 60794-3:2001 is essential for manufacturers, network designers, and installers of optical fibre outdoor cables in telecommunications infrastructure. Its applications include:

• Public Telecommunications Networks
  Ensures cables used in long-distance and metro networks meet required optical and mechanical standards for reliability and low attenuation outdoors.

• Direct Burial and Duct Installation
  Guides installation in challenging environments including underground ducts and direct soil burial where protection against moisture and mechanical damage is critical.

• Aerial Cables
  Supports design and specification of cables suspended on poles or towers that must withstand environmental stresses such as wind and temperature variation.

• Lake and River Crossing Cables
  Specifies additional protective measures needed for cables crossing water bodies to resist water ingress and mechanical forces, excluding repair or underwater amplifier use.

• High-Speed Optical Communication Systems
  The PMD guidance enables network operators to select cables that minimize signal distortion at high data rates.

Related Standards

To complement IEC 60794-3:2001, the following related standards are often referenced in optical fibre cable design and deployment:

• IEC 60794-1 Series - General testing methods for optical fibre cables ensuring standardized performance evaluation.

• IEC 60793 Series - Optical fibre specifications including single-mode fibre parameters critical to cable design.

• ITU-T G.652 and G.657 - Recommendations on fibre types for telecommunications that align with single-mode fibre requirements.

• ISO/IEC 11801 - Generic cabling standards providing infrastructure guidelines relevant for fiber optic installation environments.

• IEEE Standards on Optical Networking - Protocol-level and system-level standards that dictate fibre optic transmission criteria utilized in conjunction with physical cable standards.

Practical Value

Implementing IEC 60794-3:2001 ensures that outdoor optical fibre cables meet stringent requirements for optical performance, mechanical robustness, and environmental resilience. This contributes to:

• Reduced network downtime and maintenance costs due to durable cable design.
• Improved signal quality and bandwidth capacity for telecommunications providers.
• Enhanced safety and compliance with international best practices for optical infrastructure.
• Facilitated interoperability and acceptance across global markets through standardized specifications.

By adhering to IEC 60794-3:2001, stakeholders can design and source optical fibre cables tailored to the demanding conditions of outdoor telecom deployments, ensuring long-term reliable communication performance.

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
60794-3
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2001-09
Câbles à fibres optiques –
Partie 3:
Spécification intermédiaire –
Câbles extérieurs
Optical fibre cables –
Part 3:
Sectional specification –
Outdoor cables
Numéro de référence
Reference number
CEI/IEC 60794-3:2001

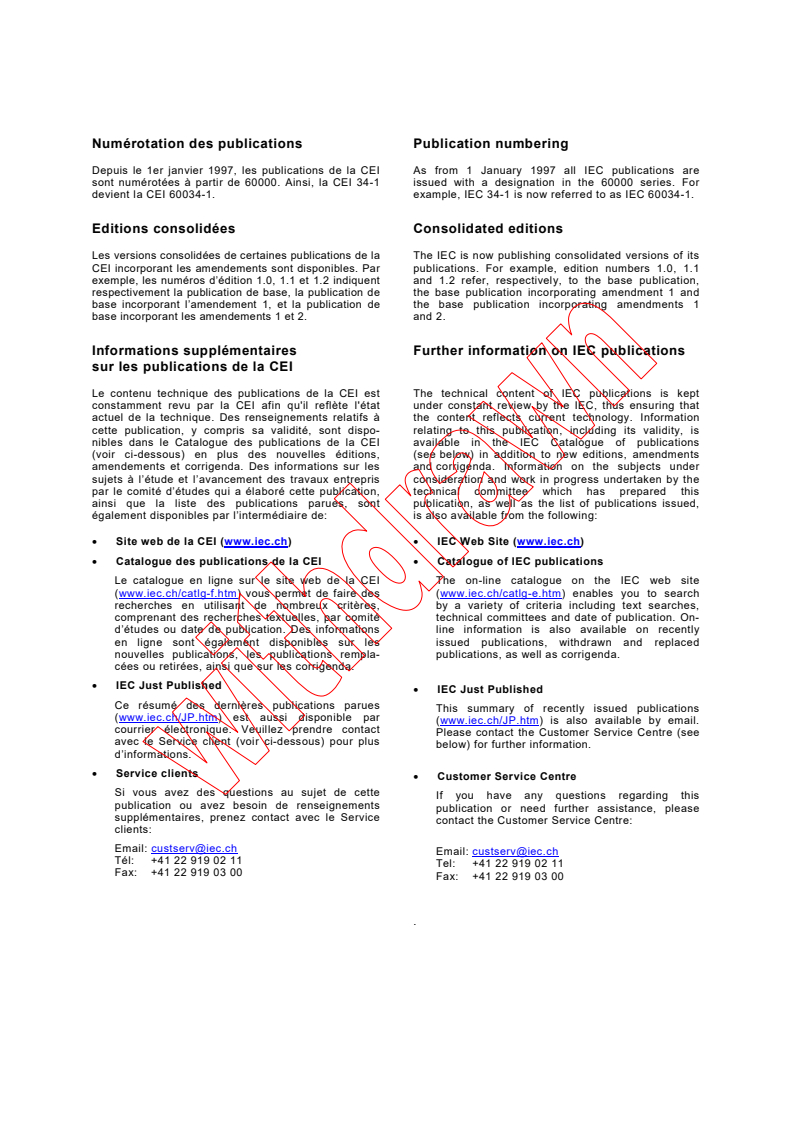

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: [e-mail]
Email: [e-mail]
Tél: [phone]
Tel: [phone]
Fax: [phone]
Fax: [phone]
.
NORME CEI
INTERNATIONALE IEC
60794-3
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2001-09
Câbles à fibres optiques –
Partie 3:
Spécification intermédiaire –
Câbles extérieurs
Optical fibre cables –
Part 3:
Sectional specification –
Outdoor cables
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

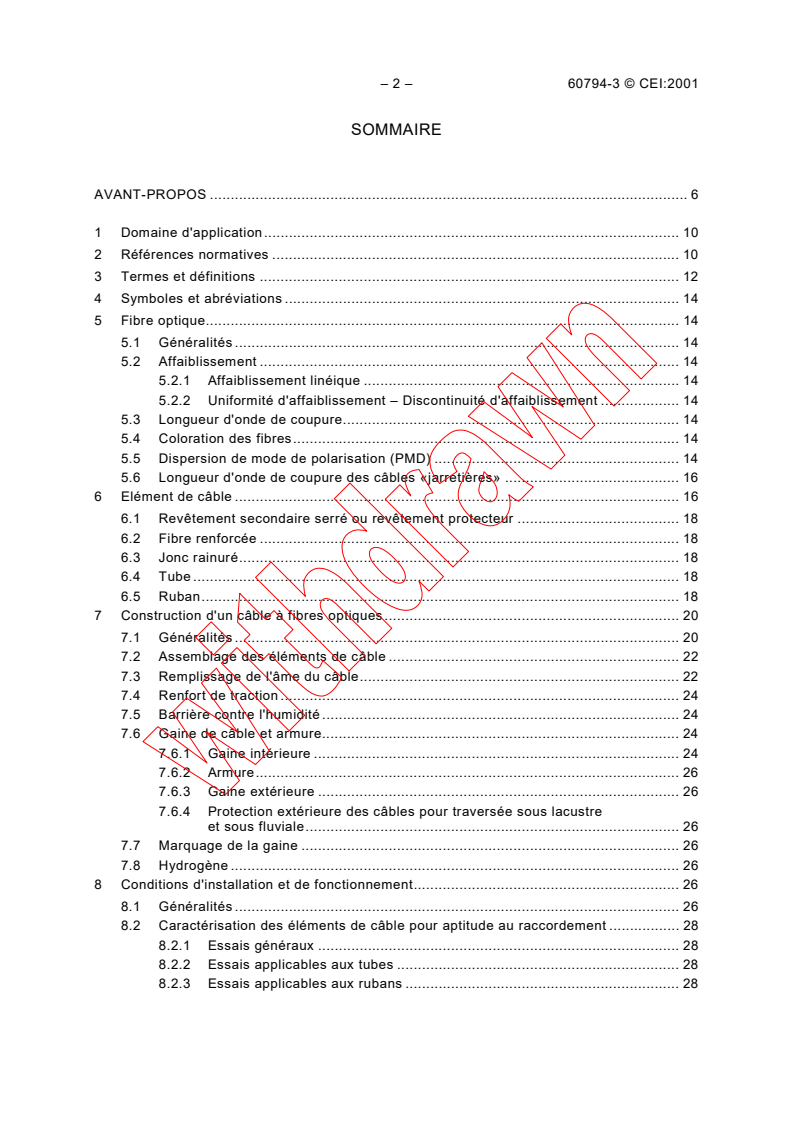

– 2 – 60794-3 © CEI:2001
SOMMAIRE
AVANT-PROPOS . 6
1 Domaine d'application. 10
2 Références normatives . 10
3 Termes et définitions . 12
4 Symboles et abréviations . 14
5 Fibre optique.14
5.1 Généralités . 14
5.2 Affaiblissement . 14
5.2.1 Affaiblissement linéique . 14
5.2.2 Uniformité d'affaiblissement – Discontinuité d'affaiblissement . 14
5.3 Longueur d'onde de coupure. 14
5.4 Coloration des fibres. 14
5.5 Dispersion de mode de polarisation (PMD) . 14
5.6 Longueur d'onde de coupure des câbles «jarretières» . 16
6 Elément de câble . 16
6.1 Revêtement secondaire serré ou revêtement protecteur . 18
6.2 Fibre renforcée . 18
6.3 Jonc rainuré. 18
6.4 Tube . 18
6.5 Ruban. 18
7 Construction d'un câble à fibres optiques. 20
7.1 Généralités . 20
7.2 Assemblage des éléments de câble . 22
7.3 Remplissage de l'âme du câble. 22
7.4 Renfort de traction . 24
7.5 Barrière contre l'humidité . 24
7.6 Gaine de câble et armure. 24
7.6.1 Gaine intérieure . 24
7.6.2 Armure. 26
7.6.3 Gaine extérieure . 26
7.6.4 Protection extérieure des câbles pour traversée sous lacustre
et sous fluviale. 26
7.7 Marquage de la gaine . 26
7.8 Hydrogène . 26
8 Conditions d'installation et de fonctionnement. 26
8.1 Généralités . 26
8.2 Caractérisation des éléments de câble pour aptitude au raccordement . 28
8.2.1 Essais généraux . 28
8.2.2 Essais applicables aux tubes . 28
8.2.3 Essais applicables aux rubans . 28

60794-3 © IEC:2001 – 3 –
CONTENTS
FOREWORD . 7
1 Scope . 11
2 Normative references. 11
3 Terms and definitions. 13
4 Symbols and abbreviations . 15
5 Optical fibre . 15
5.1 General. 15
5.2 Attenuation . 15
5.2.1 Attenuation coefficient. 15
5.2.2 Attenuation uniformity – Attenuation discontinuities. 15
5.3 Cut-off wavelength. 15
5.4 Fibre colouring. 15
5.5 Polarisation mode dispersion (PMD) . 15
5.6 Jumper cable cut-off wavelength. 17
6 Cable element. 17
6.1 Tight secondary coating or buffer. 19
6.2 Ruggedized fibre. 19
6.3 Slotted core . 19
6.4 Tube . 19
6.5 Ribbon. 19
7 Optical fibre cable construction . 21
7.1 General. 21
7.2 Lay-up of the cable elements . 23
7.3 Cable core filling. 23
7.4 Strength member . 25
7.5 Moisture barrier . 25
7.6 Cable sheath and armouring . 25
7.6.1 Inner sheath. 25
7.6.2 Armouring . 27
7.6.3 Outer sheath . 27
7.6.4 Outer protection of cables for lake and river crossings . 27
7.7 Sheath marking. 27
7.8 Hydrogen gas . 27
8 Installation and operating conditions . 27
8.1 General. 27
8.2 Characterisation of cable elements for splicing purposes . 29
8.2.1 General purpose tests. 29
8.2.2 Tests applicable to tubes . 29
8.2.3 Tests applicable to ribbons . 29

– 4 – 60794-3 © CEI:2001
9 Essais sur les câbles à fibres optiques. 34
9.1 Résistance à la traction . 34
9.2 Aptitude à l'installation. 34
9.2.1 Courbure sous traction. 34
9.2.2 Courbures répétées . 34
9.2.3 Chocs . 34
9.2.4 Pliure . 34
9.2.5 Torsion . 34
9.2.6 Pression hydrostatique. 34
9.2.7 Performance de l'huile . 36
9.2.8 Résistance à l'abrasion de la gaine. 36
9.3 Pliage du câble . 36
9.4 Ecrasement . 36
9.5 Cycles de température. 36
9.6 Vieillissement . 36
9.6.1 Compatibilité du revêtement de la fibre . 36
9.6.2 Câble terminé . 36
9.7 Pénétration d'eau (pour câbles remplis uniquement) . 36
9.8 Résistance pneumatique (pour câbles non remplis uniquement) . 38
9.9 Foudre (pour les câbles contenant des éléments métalliques) . 38
9.10 Conditions spéciales d'installation aérienne . 38
9.10.1 Vibration éolienne . 38
9.10.2 Tenue aux plombs de chasse. 38
10 Assurance de qualité . 38
Annexe A (informative) Guide relatif à la spécification statistique de la dispersion
de mode de polarisation des câbles à fibres optiques. 40
A.1 Remarques introductives. 40
A.2 Appareillage. 42
A.3 Échantillons d'essai. 42
A.4 Procédure d'essai . 42
A.5 Calculs. 42
A.5.1 Concaténation des sections de câbles individuels. 42
A.5.2 Méthode 1: Valeur de conception de PMD . 44
A.5.3 Méthode 2: DGD maximal . 50
A.5.4 Relation entre la PMD de liaison de la méthode 1 et la performance
du système numérique. 54
A.6 Résultats. 56
A.6.1 Informations à fournir avec chaque essai . 56
A.6.2 Informations devant être fournies sur demande. 56
A.7 Documents de référence . 58
Figure 1 – Section droite d’un ruban de type collé bord à bord . 20
Figure 2 – Section droite d’un ruban de type encapsulé . 20
Figure 3 – Coupe illustrant la géométrie d’un ruban de fibre. 30
Figure A.1 – Enveloppes en équivalence utilisant gamma . 54
Tableau 1 – Dimensions maximales des rubans à fibres optiques. 30

60794-3 © IEC:2001 – 5 –
9 Optical fibre cable tests . 35
9.1 Tensile performance . 35
9.2 Installation capability . 35
9.2.1 Bending under tension . 35
9.2.2 Repeated bending. 35
9.2.3 Impact. 35
9.2.4 Kink . 35
9.2.5 Torsion . 35
9.2.6 Hydrostatic pressure . 35
9.2.7 Coiling performance. 37
9.2.8 Sheath abrasion resistance. 37
9.3 Cable bend . 37
9.4 Crush. 37
9.5 Temperature cycling . 37
9.6 Ageing . 37
9.6.1 Fibre coating compatibility. 37
9.6.2 Finished cable. 37
9.7 Water penetration (for filled cables only). 37
9.8 Pneumatic resistance (for unfilled cables only) . 39
9.9 Lightning (for cables containing metallic elements) . 39
9.10 Special aerial installation conditions . 39
9.10.1 Aeolian vibration . 39
9.10.2 Shotgun resistance . 39
10 Quality assurance . 39
Annex A (informative) Guide to the statistical specification of polarisation mode
dispersion of optical fibre cables . 41
A.1 Introductory remarks . 41
A.2 Apparatus . 43
A.3 Test sample . 43
A.4 Test procedure. 43
A.5 Calculations . 43
A.5.1 Concatenation of individual cable sections. 43
A.5.2 Method 1: PMD design value . 45
A.5.3 Method 2: Maximum DGD . 51
A.5.4 Relation between method 1 link PMD and digital system performance . 55
A.6 Results. 57
A.6.1 Information to be provided with each test. 57
A.6.2 Information to be provided upon request . 57
A.7 Reference documents . 59
Figure 1 – Cross-section of a typical edge-bonded ribbon . 21
Figure 2 – Cross-section of a typical encapsulated ribbon . 21
Figure 3 – Cross-sectional drawing illustrating fibre ribbon geometry . 31
Figure A.1 – Equivalence envelopes using gamma. 55
Table 1 – Maximum dimensions of optical fibre ribbons . 31

– 6 – 60794-3 © CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
CÂBLES À FIBRES OPTIQUES –
Partie 3: Spécification intermédiaire –
Câbles extérieurs
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60794-3 a été établie par le sous-comité 86A: Fibres et câbles,
du comité d'études 86 de la CEI: Fibres optiques.
Cette troisième édition annule et remplace la deuxième édition, parue en 1998, dont elle
constitue une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86A/684/FDIS 86A/723/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
L'annexe A est donnée uniquement à titre d'information.

60794-3 © IEC:2001 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
OPTICAL FIBRE CABLES –
Part 3: Sectional specification –
Outdoor cables
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60794-3 has been prepared by subcommittee 86A: Fibres and
cables, of IEC technical committee 86: Fibre optics.
This third edition cancels and replaces the second edition, published in 1998, and constitutes
a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
86A/684/FDIS 86A/723/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
Annex A is for information only.

– 8 – 60794-3 © CEI:2001
La CEI 60794 comprend les parties suivantes, présentées sous le titre général Câbles à
fibres optiques:
– Partie 1-1: Spécification générique – Généralités
– Partie 1-2: Spécification générique – Procédures de base applicables aux essais des
câbles optiques
– Partie 2: Spécification produit
– Partie 3: Spécification intermédiaire – Câbles extérieurs
– Partie 4-1: Câbles optiques aériens pour lignes électriques de haute tension
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005.
A cette date, la publication sera
reconduite;
supprimée;
remplacée par une édition révisée, ou
amendée.
60794-3 © IEC:2001 – 9 –
IEC 60794 consists of the following parts under the general title Optical fibre cables:
– Part 1-1: Generic specification – General
– Part 1-2: Generic specification – Basic optical cable test procedures
– Part 2: Product specification
– Part 3: Sectional specification – Outdoor cables
– Part 4-1: Aerial optical cables for high-voltage power lines
The committee has decided that the contents of this publication will remain unchanged until 2005.
At this date, the publication will be
reconfirmed;
withdrawn;
replaced by a revised edition, or
amended.
– 10 – 60794-3 © CEI:2001
CÂBLES À FIBRES OPTIQUES –
Partie 3: Spécification intermédiaire –
Câbles extérieurs
1 Domaine d'application
La présente partie de la CEI 60794 spécifie les prescriptions relatives aux câbles et éléments
à câbles à fibres optiques unimodales destinés, en premier lieu, à être utilisés dans les
réseaux publics de télécommunication. Il peut être envisagé de considérer d'autres types
d'applications nécessitant des câbles d'un type similaire.
Cette norme comporte les prescriptions concernant les câbles destinés à être installés dans
des conduites, les câbles directement enterrés, les câbles aériens et les câbles pour
traversée sous lacustre et sous fluviale.
Pour ce qui est des applications aériennes, cette norme ne couvre pas tous les aspects
fonctionnels des câbles installés à proximité de lignes aériennes de transport d'énergie.
De telles applications peuvent nécessiter l'adjonction de prescriptions et de méthodes d'essai.
En outre, cette norme exclut les câbles de garde avec fibres optiques et les câbles liés aux
conducteurs de phase ou de terre des lignes aériennes de transport d'énergie.
Pour les câbles pour traversée sous lacustre et sous fluviale, cette norme ne couvre pas les
méthodes de réparation du câble, ni de capacité de réparation, et ne couvre pas les câbles
utilisés dans les amplificateurs de lignes pour traversée sous lacustre et sous fluvial.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60189 (toutes les parties), Câbles et fils pour basses fréquences isolés au PVC et sous
gaine de PVC
CEI 60304:1982, Couleurs de référence de l’enveloppe isolante pour câbles et fils pour
basses fréquences
CEI 60708-1:1981, Câbles pour basses fréquences à isolation polyoléfine et gaine polyoléfine
à barrière d’étanchéité – Première partie: Constitution générale et prescriptions
CEI 60793 (toutes les parties), Fibres optiques
CEI 60793-1-21:2001, Fibres optiques – Partie 1-21: Mesures et procédures d'essai –
Méthodes de mesures de la géométrie du revêtement
CEI 60793-1-32:2001, Fibres optiques – Partie 1-32: Mesures et procédures d'essai –
Dénudabilité du revêtement
CEI 60793-1-40:2001, Fibres optiques – Partie 1-40: Méthodes de mesure de l'affaiblissement
CEI 60793-1-44:2001, Fibres optiques – Partie 1-44: Méthodes de mesure de la longueur
d'onde de coupure
60794-3 © IEC:2001 – 11 –
OPTICAL FIBRE CABLES –
Part 3: Sectional specification –
Outdoor cables
1 Scope
This part of IEC 60794 specifies the requirements of single-mode optical fibre cables and
cable elements which are intended to be used primarily in public telecommunications
networks. Other types of applications requiring similar types of cables can be considered.
Requirements for cables to be used in ducts, for directly buried application, aerial cables and
cables for lake and river crossings are included in this standard.
For aerial application, this standard does not cover all functional aspects of cables installed in
the vicinity of overhead power lines. In the case of such application, additional requirements
and test methods may be necessary. Moreover, this standard excludes optical ground wires
and cables attached to the phase or earth conductors of overhead power lines.
For cables for lake and river crossings, this standard does not cover methods of cable repair,
nor repair capability, nor does it cover cables for use with underwater line amplifiers.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60189 (all parts), Low-frequency cables and wires with PVC insulation and PVC sheath
IEC 60304:1982, Standard colours for insulation for low-frequency cables and wires
IEC 60708-1:1981, Low-frequency cables with polyolefin insulation and moisture barrier
polyolefin sheath – Part 1: General design details and requirements
IEC 60793 (all parts), Optical fibres
IEC 60793-1-21:2001, Optical fibres – Part 1-21: Measurement and test procedures – Coating
geometry measuring methods
IEC 60793-1-32:2001, Optical fibres – Part 1-32: Measurement and test procedures – Coating
strippability
IEC 60793-1-40:2001, Optical fibres – Part 1-40: Attenuation measurement methods
IEC 60793-1-44:2001, Optical fibres – Part 1-44: Cut-off wavelength measurement methods

– 12 – 60794-3 © CEI:2001
CEI 60793-2:1998, Fibres optiques – Partie 2: Spécifications de produits
CEI 60794-1-1:1999, Câbles à fibres optiques – Partie 1-1: Spécification générique –
Généralités
CEI 60794-1-2:1999, Câbles à fibres optiques – Partie 1-2: Spécification générique –
Procédures de base applicables aux essais de câbles optiques
CEI 60811-5-1:1990, Méthodes d'essai communes pour les matériaux d'isolation et de
gainage des câbles électriques – Partie 5: Méthodes spécifiques pour les matières de
remplissage – Section un: Point de goutte – Séparation d'huile – Fragilité à basse
température – Indice d'acide total – Absence de composés corrosifs – Permittivité à 23 °C –
Résistivité en courant continu à 23 °C et 100 °C
CEI/TR 61282-3:2001, Directives et procédures d'essai des systèmes pour tenir compte de la
dispersion en mode polarisé (PMD) dans les systèmes analogiques et numériques à fibres
optiques monomodales
CEI/TS 61941:2000, Fibres optiques – Techniques de mesure de la dispersion de mode de
polarisation des fibres optiques unimodales
UIT-T Recommandation K.25:2000, Protection des câbles à fibres optiques
3 Termes et définitions
Pour les besoins de la présente partie de la CEI 60794, les définitions et termes suivants
s'appliquent.
3.1
retard de groupe différentiel, ps
DGD
retard de temps relatif entre les deux modes de polarisation fondamentaux (principaux états
de polarisation) à l'extrémité d'un câble à fibres optiques, à une longueur d'onde et un
moment particuliers
3.2
valeur de dispersion de mode de polarisation, ps
valeur de PMD
moyenne des valeurs de DGD au travers des longueurs d'onde
3.3
coefficient de dispersion de mode de polarisation, ps/√km
coefficient de PMD
valeur de PMD d'un câble à fibres optiques divisée par la racine carrée de sa longueur (km)
3.4
section de câble
enrouleur individuel de câble, conforme à la production
3.5
liaison
longueur de câble composée d'un nombre de sections de câbles individuels
NOTE Les valeurs de PMD de liaison sont généralement calculées selon les formules de cette norme, mais
peuvent être mesurées.
60794-3 © IEC:2001 – 13 –
IEC 60793-2:1998, Optical fibres – Part 2: Product specifications
IEC 60794-1-1:1999, Optical fibre cables – Part 1-1: Generic specification – General
IEC 60794-1-2:1999, Optical fibre cables – Part 1-2: Generic specification – Basic optical
cable test procedures
IEC 60811-5-1:1990, Common test methods for insulating and sheathing materials of electric
cables – Part 5: Methods specific to filling compounds – Section 1: Drop point – Separation
of oil – Lower temperature brittleness – Total acid number – Absence of corrosive
components – Permittivity at 23 °C – DC resistivity at 23 °C and 100 °C
IEC/TR 61282-3:2001, Guidelines for the calculation of PMD in fibre optic systems
IEC/TS 61941:2000, Optical fibres – Polarization mode dispersion measurement techniques
for single-mode optical fibres
ITU-T Recommendation K.25:2000, Protection of optical fibre cables
3 Terms and definitions
For the purpose of this part of IEC 60794, the following terms and definitions apply.
3.1
differential group delay, ps
DGD
relative time delay between the two fundamental polarisation modes (principal states of
polarisation) at the end of an optical fibre cable, at a particular time and wavelength
3.2
polarisation mode dispersion value, ps
PMD value
average of DGD values across wavelengths
3.3
polarisation mode dispersion coefficient, ps/√km
PMD coefficient
PMD value of an optical fibre cable divided by the square root of its length (km)
3.4
cable section
individual reel of cable, as produced
3.5
link
length of cable composed of a number of individual cable sections
NOTE Link PMD values are generally calculated according to the formulas in this standard but may be measured.

– 14 – 60794-3 © CEI:2001
4 Symboles et abréviations
λ Longueur d'onde de coupure de la fibre câblée
cc
SZ Technique dans laquelle le sens de câblage est inversé périodiquement
5 Fibre optique
5.1 Généralités
Une fibre optique monomode correspondant aux prescriptions de la CEI 60793-2 doit être
utilisée.
5.2 Affaiblissement
5.2.1 Affaiblissement linéique
L'affaiblissement linéique maximal typique d'un câble est fonction du ou des type(s) de fibre
utilisé(s). Des valeurs typiques sont données en 5.1 de la CEI 60794-1-1. Toute autre valeur
particulière doit être convenue entre l'utilisateur et le fabricant.
L'affaiblissement linéique doit être mesuré conformément à la méthode A, B ou C de la
CEI 60793-1-40.
5.2.2 Uniformité d'affaiblissement – Discontinuité d'affaiblissement
L'affaiblissement local ne doit présenter aucune discontinuité supérieure à 0,10 dB.
La méthode d'essai la plus convenable pour satisfaire aux prescriptions fonctionnelles est
actuellement à l'étude.
5.3 Longueur d'onde de coupure
La longueur d'onde de coupure de fibre en câble, λ , doit être inférieure à la longueur d'onde
cc
de fonctionnement.
5.4 Coloration des fibres
Si le revêtement primaire des fibres est coloré à des fins d'identification, le revêtement coloré
doit être facilement identifiable pendant toute la durée de vie du câble et correspondre, dans
toute la mesure du possible, à la CEI 60304. La coloration doit laisser pénétrer, si exigé,
suffisamment de lumière à travers le revêtement primaire pour permettre l'injection et la
détection locale de lumière. En variante, la coloration peut être enlevée pour cette
application.
5.5 Dispersion de mode de polarisation (PMD)
La dispersion de mode de polarisation de la fibre câblée doit être spécifiée/caractérisée sur
une base statistique et non sur la base d'une seule fibre comme décrite à l'annexe A.
Les mesures sur les fibres câblées individuelles peuvent être réalisées par des méthodes de
mesure de PMD reconnues par la CEI. Les mesures sur fibres non câblées peuvent être
utilisées pour créer des statistiques de fibre câblée quand la conception et les procédés sont
stables et les rapports entre les coefficients de PMD de fibres câblées et non câblées sont
connus. Les prescriptions suivantes se rapportent uniquement à l'aspect de la liaison calculé
à partir des informations sur le câble. Pour combiner ces informations avec d'autres parties
de la liaison, tels que les composants et les amplificateurs optiques, il convient de faire
référence à la CEI 61282-3.
60794-3 © IEC:2001 – 15 –
4 Symbols and abbreviations
λ Cabled fibre cut-off wavelength
cc
SZ Technique in which the lay reverses direction periodically
5 Optical fibre
5.1 General
Single-mode optical fibre which meets the requirements of IEC 60793-2 shall be used.
5.2 Attenuation
5.2.1 Attenuation coefficient
The typical maximum attenuation coefficient of a cable is dependent on the fibre type(s) used.
Typical values are shown in 5.1 of IEC 60794-1-1. Particular values shall be agreed between
the user and the manufacturer.
The attenuation coefficient shall be measured in accordance with method A, B or C of
IEC 60793-1-40.
5.2.2 Attenuation uniformity – Attenuation discontinuities
The local attenuation shall not have poin
...
