IEC 60794-3:1998

Optical fibre cables - Part 3: Duct, buried and aerial cables - Sectional specification

Specifies the requirements of single-mode optical fibre cables and cable elements which are intended to be used primarily in public telecommunications networks. Other types of applications requiring similar types of cables can be considered. Requirements for cables to be used in ducts or for directly buried application and aerial cables are covered in this standard.

Câbles à fibres optiques - Partie 3: Câbles pour conduites, enterrés et aériens - Spécification intermédiaire

Spécifie les prescriptions relatives aux câbles et éléments de câbles à fibres optiques unimodales destinés, en premier lieu, à être utilisés dans les réseaux publics de télécommunication. Il peut être envisagé de considérer d'autres types d'applications nécessitant des câbles d'un type similaire. Cette norme comporte les prescriptions concernant l'utilisation des câbles destinés à être installés dans des conduites ou à être directement enterrées et celle des câbles aériens.

General Information

• Status: Published
• Publication Date: 15-Mar-1998
• ICS: 33.180.10 - Fibres and cables
• Technical Committee: SC 86A - Fibres and cables
• Current Stage: DELPUB - Deleted Publication
• Start Date: 19-Sep-2001
• Completion Date: 13-Feb-2026

Relations

• Revised: IEC 60794-3:2001 - Optical fibre cables - Part 3: Sectional specification - Outdoor cables
• Effective Date: 05-Sep-2023

Overview

IEC 60794-3:1998 is an international standard that specifies sectional requirements for single-mode optical fibre cables designed primarily for use in public telecommunications networks. This standard covers essential design and performance criteria for optical fibre cables intended for installation in ducts, direct burial underground, and aerial environments. It ensures that optical fibre cables meet quality, durability, and functional benchmarks necessary to support reliable telecommunications services.

Created by the International Electrotechnical Commission (IEC), IEC 60794-3:1998 is part of a broader IEC 60794 series focused on optical fibre cable specifications. The document is a technical reference for manufacturers, network planners, and installation professionals needing to comply with international norms for optical fibre infrastructure.

Key Topics

The standard addresses a range of critical topics related to the specification, construction, testing, and installation of optical fibre cables:

• Optical Fibre Characteristics

  • Attenuation coefficients and uniformity
  • Cut-off wavelengths
  • Fibre colouring for identification

• Cable Elements

  • Tight secondary coatings and protective buffers
  • Reinforced fibres and ruggedized elements
  • Cable tubes, slotted cores, and ribbon configurations

• Cable Construction

  • Methods for laying up cable elements and elements assembly
  • Cable core filling techniques to maintain integrity
  • Use of strength members for tensile reinforcement
  • Moisture barriers to protect against water ingress
  • Cable sheath materials and armouring for mechanical protection
  • Sheath marking and hydrogen gas considerations

• Installation and Operating Conditions

  • Requirements for installation aptitude including conditions under duct, buried, and aerial deployments
  • Tests for cable elements to verify splicing suitability

• Mechanical and Environmental Tests

  • Tensile strength and bending capability
  • Crush resistance and abrasion resistance
  • Temperature cycling and ageing behavior
  • Water penetration resistance and pneumatic resistance
  • Lightning and special installation condition resilience

• Quality Assurance

  • Guidelines to ensure consistent manufacturing and product performance

Applications

IEC 60794-3:1998 is essential for telecommunications companies, cable manufacturers, and infrastructure engineers dealing with:

• Design and manufacture of optical fibre cables suitable for duct installation, underground burial, and aerial deployment
• Installation projects requiring cables with robust mechanical properties against environmental stresses such as moisture, temperature variations, and mechanical impacts
• Network expansion and maintenance where long-term performance and reliability of optical fibre cables are critical
• Compliance with international quality and safety regulations in public telecommunications networks

By adhering to IEC 60794-3:1998, stakeholders ensure that optical fibre cables deliver high-performance data transmission capabilities, durability, and operational stability essential for modern optical communication systems.

Related Standards

The IEC 60794-3:1998 standard is part of the larger IEC 60794 series that addresses various aspects of optical fibre cables. Related standards provide complementary specifications and testing procedures, including but not limited to:

• IEC 60794-1: Generic specification for optical fibre cables
• IEC 60794-2: Specification for indoor optical fibre cables
• IEC 60050: International Electrotechnical Vocabulary for terminology used in optical fibre technology
• IEC 60027 and IEC 60417: Symbols and graphical representations applicable in technical documentation
• Other IEC standards on optical fibre testing, quality assurance, and safety guidelines

Implementing IEC 60794-3 alongside related IEC standards promotes a harmonized approach to the development and deployment of optical fibre infrastructures worldwide.

---

Keywords: IEC 60794-3, optical fibre cables, single-mode fibre, duct cables, buried cables, aerial cables, telecommunications networks, cable construction, cable testing, mechanical performance, moisture barrier, quality assurance, optical fibre standard, IEC standards

Standards Content (Sample)

NORME
CEI
INTERNATIONALE
IEC
60794-3
INTERNATIONAL
STANDARD Deuxième édition
Second edition
1998-02
Câbles à fibres optiques –
Partie 3:
Câbles pour conduites, enterrés et aériens –
Spécification intermédiaire
Optical fibre cables –
Part 3:
Duct, buried and aerial cables –
Sectional specification
Numéro de référence
Reference number
CEI/IEC 60794-3:1998

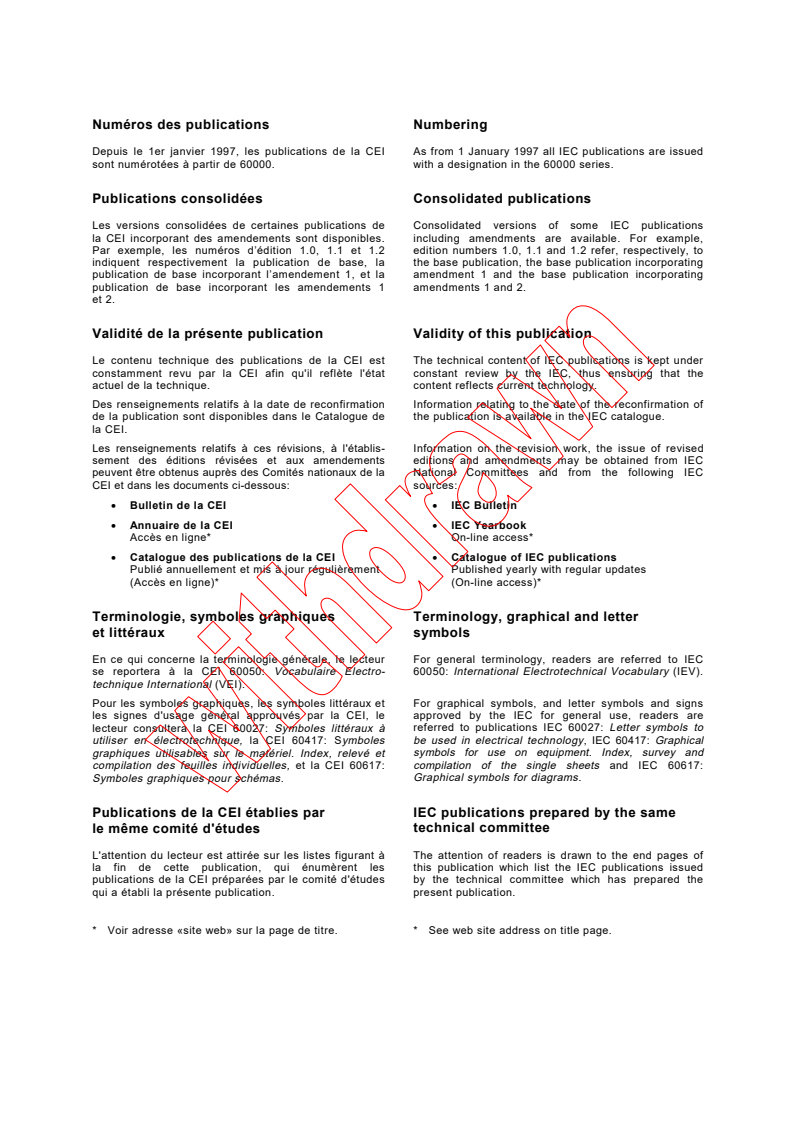

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are issued

sont numérotées à partir de 60000. with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant des amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incorporating

publication de base incorporant l’amendement 1, et la amendment 1 and the base publication incorporating

publication de base incorporant les amendements 1 amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de reconfirmation Information relating to the date of the reconfirmation of
de la publication sont disponibles dans le Catalogue de the publication is available in the IEC catalogue.
la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from IEC
peuvent être obtenus auprès des Comités nationaux de la National Committees and from the following IEC
CEI et dans les documents ci-dessous: sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to IEC
se reportera à la CEI 60050: Vocabulaire Electro- 60050: International Electrotechnical Vocabulary (IEV).
technique International (VEI).
Pour les symboles graphiques, les symboles littéraux et For graphical symbols, and letter symbols and signs
les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation of the single sheets
compilation des feuilles individuelles, et la CEI 60617: and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.

Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à The attention of readers is drawn to the end pages of
la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité d'études by the technical committee which has prepared the
qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60794-3
INTERNATIONAL
STANDARD Deuxième édition
Second edition
1998-02
Câbles à fibres optiques –
Partie 3:
Câbles pour conduites, enterrés et aériens –
Spécification intermédiaire
Optical fibre cables –
Part 3:
Duct, buried and aerial cables –
Sectional specification
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE
Q
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

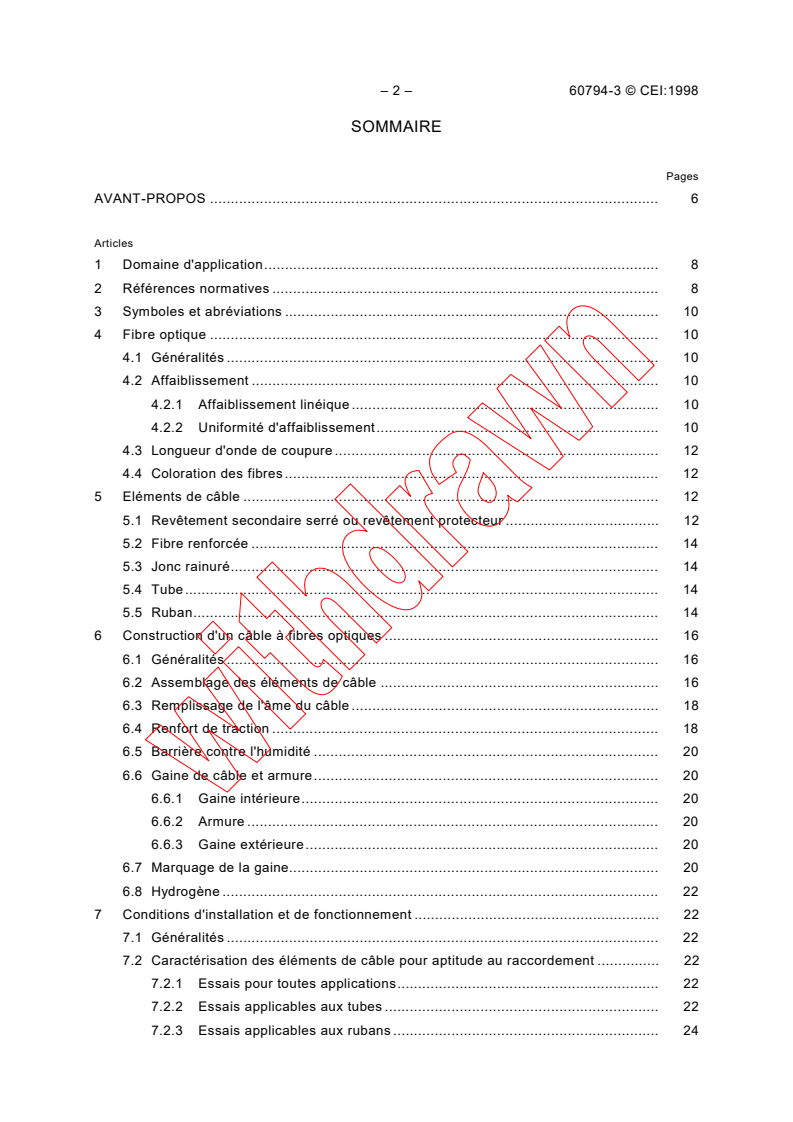

– 2 – 60794-3 © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 6

Articles
1 Domaine d'application. 8

2 Références normatives . 8

3 Symboles et abréviations . 10
4 Fibre optique . 10
4.1 Généralités . 10
4.2 Affaiblissement . 10
4.2.1 Affaiblissement linéique . 10
4.2.2 Uniformité d'affaiblissement. 10
4.3 Longueur d'onde de coupure . 12
4.4 Coloration des fibres . 12
5 Eléments de câble . 12
5.1 Revêtement secondaire serré ou revêtement protecteur . 12
5.2 Fibre renforcée . 14
5.3 Jonc rainuré. 14
5.4 Tube. 14
5.5 Ruban. 14
6 Construction d'un câble à fibres optiques . 16
6.1 Généralités . 16
6.2 Assemblage des éléments de câble . 16
6.3 Remplissage de l'âme du câble . 18
6.4 Renfort de traction . 18
6.5 Barrière contre l'humidité . 20
6.6 Gaine de câble et armure. 20

6.6.1 Gaine intérieure. 20
6.6.2 Armure . 20
6.6.3 Gaine extérieure. 20
6.7 Marquage de la gaine. 20
6.8 Hydrogène . 22
7 Conditions d'installation et de fonctionnement . 22
7.1 Généralités . 22
7.2 Caractérisation des éléments de câble pour aptitude au raccordement . 22
7.2.1 Essais pour toutes applications. 22
7.2.2 Essais applicables aux tubes . 22
7.2.3 Essais applicables aux rubans . 24

60794-3 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 7

Clause
1 Scope . 9

2 Normative references . 9

3 Symbols and abbreviations . 11
4 Optical fibre . 11
4.1 General . 11
4.2 Attenuation . 11
4.2.1 Attenuation coefficient . 11
4.2.2 Attenuation uniformity . 11
4.3 Cut-off wavelength . 13
4.4 Fibre colouring . 13
5 Cable element . 13
5.1 Tight secondary coating or buffer . 13
5.2 Ruggedised fibre . 15
5.3 Slotted core . 15
5.4 Tube . 15
5.5 Ribbon . 15
6 Optical fibre cable construction . 17
6.1 General . 17
6.2 Lay-up of the cable elements . 17
6.3 Cable core filling . 19
6.4 Strength member . 19
6.5 Moisture barrier . 21
6.6 Cable sheath and armouring . 21

6.6.1 Inner sheath . 21
6.6.2 Armouring . 21
6.6.3 Outer sheath . 21
6.7 Sheath marking . 21
6.8 Hydrogen gas . 23
7 Installation and operating conditions . 23
7.1 General . 23
7.2 Characterization of cable elements for splicing purposes. 23
7.2.1 General purpose tests . 23
7.2.2 Tests applicable to tubes . 23
7.2.3 Tests applicable to ribbons . 25

– 4 – 60794-3 © CEI:1998
Articles Pages
8 Essais sur les câbles à fibres optiques. 26

8.1 Résistance à la traction . 28

8.2 Aptitude à l’installation. 28

8.3 Pliage du câble. 28

8.4 Ecrasement . 28

8.5 Cycles de température. 28

8.6 Vieillissement . 28
8.7 Pénétration d’eau . 30
8.8 Résistance pneumatique. 30
8.9 Foudre. 30
8.10 Résistance de la gaine à l’abrasion. 30
8.11 Conditions particulières d’installation . 30
9 Assurance qualité . 32

60794-3 © IEC:1998 – 5 –
Clause Page
8 Optical fibre cable tests . 27

8.1 Tensile performance . 29

8.2 Installation capability . 29

8.3 Cable bend . 29

8.4 Crush . 29

8.5 Temperature cycling . 29

8.6 Ageing . 29
8.7 Water penetration . 31
8.8 Pneumatic resistance . 31
8.9 Lightning . 31
8.10 Sheath abrasion resistance . 31
8.11 Special installation conditions . 31
9 Quality assurance . 33

– 6 – 60794-3 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
CÂBLES À FIBRES OPTIQUES –
Partie 3 : Câbles pour conduites, enterrés et aériens –

Spécification intermédiaire
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La norme internationale CEI 60794-3 a été établie par le sous-comité 86A: Fibres et câbles, du
comité d'étude 86 de la CEI: Fibres optiques.
Cette deuxième édition annule et remplace la première édition, parue en 1994, dont elle
constitue une révision technique
Le texte de cette norme est issu des documents suivants:

FDIS Rapport de vote
86A/418/FDIS 86A/437/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
La CEI 60794 comprend les parties suivantes, présentées sous le titre général: Câbles à fibres
optiques.
– Partie 1: Spécification générique;
– Partie 2: Spécifications de produit;
– Partie 3: Spécification intermédiaire.

60794-3 © IEC:1998 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
OPTICAL FIBRE CABLES –
Part 3: Duct, buried and aerial cables –

Sectional specification
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60794-3 has been prepared by subcommittee 86A: Fibres and
cables, of IEC technical committee 86: Fibre optics.
This second edition cancels and replaces the first edition published in 1994 and constitutes a
technical revision.
The text of this standard is based on the following documents:

FDIS Report on voting
86A/418/FDIS 86A/437/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
IEC 60794 consists of the following parts under the general title: Fibre optic cables.
– Part 1: Generic specification;
– Part 2: Product specification;
– Part 3: Sectional specification.

– 8 – 60794-3 © CEI:1998
CÂBLES À FIBRES OPTIQUES –
Partie 3 : Câbles pour conduites, enterrés et aériens –

Spécification intermédiaire
1 Domaine d'application
La présente partie de la CEI 60794 spécifie les prescriptions relatives aux câbles et éléments
de câbles à fibres optiques unimodales destinés, en premier lieu, à être utilisés dans les
réseaux publics de télécommunication. Il peut être envisagé de considérer d'autres types
d'applications nécessitant des câbles d'un type similaire.
Cette norme comporte les prescriptions concernant l'utilisation des câbles destinés à être
installés dans des conduites ou à être directement enterrées et celle des câbles aériens.
Pour ce qui est des applications aériennes, cette norme ne couvre pas tous les aspects
fonctionnels des câbles installés à proximité de lignes aériennes de transport d'énergie. De
telles applications peuvent nécessiter l'adjonction de prescriptions et de méthodes d'essai. En
outre, cette norme exclut les câbles de garde avec fibres optiques et les câbles liés aux
conducteurs de phase ou de terre des lignes aériennes de transport d'énergie.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui par suite de la référence
qui y est faite constituent des dispositions valables pour la présente partie de la CEI 60794. Au
moment de la publication, les éditions indiquées étaient en vigueur. Tous document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la CEI
60794 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des
documents normatifs indiqués ci-après. Les membres de la CEI et de l’ISO possèdent le
registre des Normes Internationales en vigueur.
CEI 60189, Câbles et fils pour basses fréquences isolés au PVC et sous gaine de PVC.
CEI 60304:1982, Couleurs de référence de l’enveloppe isolante pour câbles et fils pour basses
fréquences
CEI 60708-1:1981, Câbles pour basses fréquences à isolation polyoléfine et gaine polyoléfine

à barrière d’étanchéité – Partie 1 : Constitution générale et prescriptions
CEI 60793-1-2:1995, Fibres optiques – Partie 1: Spécification générique – Section 2: Méthodes
de mesure des dimensions
CEI 60793-1-3:1995, Fibres optiques – Partie 1: Spécification générique – Section 3: Méthodes
de mesure des caractéristiques mécaniques
CEI 60793-1-4:1995, Fibres optiques – Partie 1: Spécification générique – Section 4: Méthodes
de mesure des caractéristiques optiques et de transmission
CEI 60793-2:1992, Fibres optiques – Partie 2: Spécifications de produit
CEI 60794-1:1996, Câbles à fibres optiques – Partie 1: Spécification générique

60794-3 © IEC:1998 – 9 –
OPTICAL FIBRE CABLES –
Part 3: Duct, buried and aerial cables –

Sectional specification
1 Scope
This part of IEC 60794 specifies the requirements of single-mode optical fibre cables and cable
elements which are intended to be used primarily in public telecommunications networks. Other
types of applications requiring similar types of cables can be considered.
Requirements for cables to be used in ducts or for directly buried application and aerial cables
are covered in this standard.
For aerial application, this standard does not cover all functional aspects of cables installed in
the vicinity of overhead power lines. In the case of such application additional requirements
and test methods may be necessary. Moreover, this standard excludes optical ground wires
and cables attached to the phase or earth conductors of overhead power lines.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60794. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60794 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60189, Low-frequency cables and wires with PVC insulation and PVC sheath
IEC 60304:1982, Standard colours for insulation for low-frequency cables and wires
IEC 60708-1:1981, Low-frequency cables with polyolefin insulation and moisture barrier
polyolefin sheath – Part 1: General design details and requirements
IEC 60793-1-2:1995, Optical fibres – Part 1: Generic specification – Section 2: Measuring

methods for dimensions
IEC 60793-1-3:1995, Optical fibres – Part 1: Generic specification – Section 3: Measuring
methods for mechanical characteristics
IEC 60793-1-4:1995, Optical fibres – Part 1: Generic specification – Section 2: Measuring
methods for transmission and optical characteristics
IEC 60793-2:1992, Optical fibres – Part 2: Product specification
IEC 60794-1:1996, Optical fibre cables – Part 1: Generic specification

– 10 – 60794-3 © CEI:1998
1)
CEI 60794-1-1, Câbles à fibres optiques – Partie 1-1: Spécification générique – Généralités

CEI 60794-1-2, Câbles à fibres optiques – Partie 1-2: Spécification générique – Procédure

1)
de base pour l’essai des câbles optiques

CEI 60811-4-2:1990, Méthodes d'essai communes pour les matériaux d'isolation et de gainage

des câbles électriques – Quatrième partie: Méthodes spécifiques aux mélanges polyéthylène et

polypropylène – Section deux: Allongement à la rupture après préconditionnement – Essai

d’enroulement après préconditionnement – Essai d’enroulement après vieillissement thermique

dans l’air – Mesure de l'augmentation de masse – Essai de stabilité à long terme (annexe A) –

Méthode d'essai pour l'oxydation catalytique par le cuivre (annexe B)

CEI 60811-5-1:1990, Méthodes d'essai communes pour les matériaux d'isolation et de gainage
des câbles électriques – Cinquième partie: Méthodes spécifiques pour les matières de
remplissage – Section un: Point de goutte – Séparation d’huile – Fragilité à basse température
– Indice d’acide total – Absence de composés corrosifs – Permittivité à 23 °C – Résistivité en
courant continu à 23 °C et 100 °C
Recommandation K.25 de l'UIT-T (05/96): Protection des câbles à fibres optiques
3 Symboles et abréviations
Pour les besoins de la présente norme, le symbole et l’abréviation suivants s'appliquent:
λ Longueur d'onde de coupure de fibre en câble
cc
SZ Technique dans laquelle le sens de câblage est inversé périodiquement
4 Fibre optique
4.1 Généralités
Une fibre optique unimodale correspondant aux prescriptions de la CEI 60793-2 doit être
utilisée.
4.2 Affaiblissement
4.2.1 Affaiblissement linéique
L'affaiblissement linéique maximal typique d'un câble est de 0,45 dB/km à 1 310 nm et/ou de
0,30 dB/km à 1 550 nm. Toute autre valeur particulière doit être convenue entre l'utilisateur et
le fabricant.
L'affaiblissement linéique doit être mesuré conformément à la méthode C1A, C1B ou C1C de la
CEI 60793-1-4.
4.2.2 Uniformité d'affaiblissement
4.2.2.1 Discontinuité d'affaiblissement
L'affaiblissement local ne doit présenter aucune discontinuité supérieure à 0,10 dB.
La méthode d'essai la plus convenable pour satisfaire aux prescriptions fonctionnelles est
actuellement à l'étude.
___________
1)
A publier.
60794-3 © IEC:1998 – 11 –
1)
IEC 60794-1-1,  Optical fibre cables – Part 1-1: Generic specification – General

IEC 60794-1-2,  Optical fibre cables – Part 1: Generic specification – Section 2: Basic optical

1)
cable test procedures
IEC 60811-4-2: 1990, Common test methods for insulating and sheathing materials of electric

cables – Part 4: Methods specific to polyethylene and polypropylene compounds – Section 2:

Elongation at break after pre-conditioning – Wrapping test after pre-conditioning – Wrapping

test after thermal ageing in air – Measurement of mass increase – Long-term stability test

(Appendix A) – Test method for copper-catalysed oxidative degradation (appendix B)

IEC 60811-5-1: 1990, Common test methods for insulating and sheathing materials of electric
cables – Part 5: Methods specific to filling compounds – Section one: Drop point – Separation
of oil – Lower temperature brittleness – Total acid number – Absence of corrosive components
– Permittivity at 23 °C – D.C. resistivity at 23 °C and 100 °C.
ITU-T Recommendation K.25 (05/96): Protection of optical fibre cables
3 Symbols and abbreviations
For the purposes of this standard the following symbol and abbreviation apply:
λ Cabled fibre cut-off wavelength
cc
SZ A technique in which the lay reverses direction periodically
4 Optical fibre
4.1 General
Single-mode optical fibre shall be used which meets the requirements of IEC 60793-2.
4.2 Attenuation
4.2.1 Attenuation coefficient
The typical maximum attenuation coefficient of a cable at 1 310 nm is 0,45 dB/km and/or at
1 550 nm it is 0,30 dB/km. Particular values shall be agreed between the user and the
manufacturer.
The attenuation coefficient shall be measured in accordance with IEC 60793-1-4, method C1A,
C1B or C1C.
4.2.2 Attenuation uniformity
4.2.2.1 Attenuation discontinuities
The local attenuation shall not have point discontinuities in excess of 0,10 dB.
The test method best suited to provide the functional requirements is under consideration.
_________
1)
To be published.
– 12 – 60794-3 © CEI:1998
4.2.2.2 Linéarité de l'affaiblissement

Les prescriptions fonctionnelles sont à l'étude.

4.3 Longueur d'onde de coupure

La longueur d'onde de coupure de fibre en câble, λ , doit être inférieure à la longueur d'onde
cc
de fonctionnement.
4.4 Coloration des fibres
Si le revêtement primaire des fibres est coloré à des fins d'identification, le revêtement coloré
doit être facilement identifiable pendant toute la durée de vie du câble et correspondre, dans
toute la mesure du possible, à la CEI 60304. La coloration doit laisser pénétrer, si exigé,
suffisamment de lumière à travers le revêtement primaire pour permettre l'injection et la
détection locale de lumière. En variante, la coloration peut être enlevée pour cette application.
5 Elément de câble
Généralement, les câbles optiques comportent plusieurs éléments ou constituants individuels,
selon la conception de câble, élaborée en fonction de l'application, de l'environnement
opérationnel et des procédés de fabrication ainsi que du besoin de protection de la fibre en
cours de manipulation et pendant la mise en câble.
Le ou les matériaux entrant dans la composition d'un élément de câble doivent être
sélectionnés de façon à être compatibles avec les autres éléments au contact desquels ils se
trouvent. Une méthode d'essai de compatibilité appropriée doit être définie dans la
spécification de famille ou particulière.
Les éléments optiques (éléments de câble comportant des fibres optiques) ainsi que chaque
fibre contenue dans un élément de câble doivent être identifiés de manière unique, par
exemple par des couleurs, par un schéma de positionnement, par des marquages ou selon les
indications données dans la spécification particulière.
Les essais peuvent être effectués sur des éléments de câble soit sous forme non câblée soit
en câble terminé. Sauf spécification contraire, les essais seront effectués sur des éléments de
câble inclus dans un câble terminé (ce qui signifie que si l’opération de fabrication des
éléments est faite par le même fabricant que l’opération de câblage, les essais ne doivent être
faits que sur le câble terminé. Les essais sur des éléments de câble doivent être faits
seulement si ces derniers sont fournis par une tierce partie; ils n’excluent pas les essais sur le
câble terminé).
Différents types d'éléments optiques sont décrits ci-dessous:
5.1 Revêtement secondaire serré ou revêtement protecteur
Si un revêtement secondaire serré est exigé, il doit comporter une ou plusieurs couches de
matériau polymère. Le revêtement doit pouvoir s'enlever facilement pour le raccordement. Le
diamètre extérieur nominal du revêtement secondaire doit être compris entre 800 μm et
900 μm. La valeur, qui doit faire l'objet d'un accord entre utilisateur et fabricant, doit avoir une
tolérance de +50 μm. L'excentricité entre le revêtement secondaire et la fibre ne doit pas
dépasser 75 μm, sauf accord contraire passé entre l'utilisateur et le fabricant.
La couleur du revêtement secondaire serré doit être facilement identifiable pendant toute la
durée de vie du câble.
60794-3 © IEC:1998 – 13 –
4.2.2.2 Attenuation linearity
The functional requirements are under consideration.

4.3 Cut-off wavelength
The cabled fibre cut-off wavelength λ shall be less than the operational wavelength.
cc
4.4 Fibre colouring
If the primary coated fibres are coloured for identification, the coloured coating shall be readily
identifiable throughout the lifetime of the cable and shall be a reasonable match to IEC 60304.
If required, the colouring shall permit sufficient light to be transmitted through the primary
coating to allow local light injection and detection. Alternatively, the colour may be removed for
this application.
5 Cable element
Generally optical cables comprise several elements or individual constituents, depending on
the cable design which takes into account the cable application, operating environment and
manufacturing processes, and the need to protect the fibre during handling and cabling.
The material(s) used for a cable element shall be selected to be compatible with the other
elements in contact with it. An appropriate compatibility test method shall be defined in the
family or detail specification.
Optical elements (cable elements containing optical fibres) and each fibre within a cable
element shall be uniquely identified, for example by colours, by a positional scheme, by
markings or as specified in the detail specification.
Tests may be performed on cable elements either in uncabled form or in finished cable. Unless
otherwise specified, the testing shall be performed on cable elements in a finished cable. (It
means that the testing shall be performed only on a finished cable if the cable element
manufacturing operation is done by the same manufacturer as the cabling operation. Testing
shall be performed on cable elements, only if the cable element is supplied by a third party; this
does not exclude testing of the finished cable.)
Different types of optical elements are described below:
5.1 Tight secondary coating or buffer

If a tight secondary coating is required, it shall consist of one or more layers of polymeric
material. The coating shall be easily removable for splicing. The nominal overall diameter of
the secondary coating shall be between 800 μm and 900 μm. The value, which shall be agreed
between the user and the manufacturer, shall have a tolerance of ±50 μm. The fibre/secondary
coating eccentricity shall not exceed 75 μm unless otherwise agreed between the user and the
manufacturer.
The colour of the tight secondary coating shall be readily identifiable throughout the life-time of
the cable.
– 14 – 60794-3 © CEI:1998
5.2 Fibre renforcée
Une protection supplémentaire peut être adjointe à des fibres à revêtement secondaire serré

en entourant une ou plusieurs de ces fibres d'éléments de renforts non métalliques à l'intérieur

d'une gaine d'un matériau adapté (par exemple pour des câbles d'éclatement).

5.3 Jonc rainuré
Le jonc rainuré s'obtient en extrudant un matériau adapté (par exemple du polyéthylène ou du

polypropylène) avec un certain nombre d'encoches longitudinales, en hélice ou en SZ. Chaque

encoche peut être remplie et contenir une ou plusieurs fibres sous revêtement primaire ou un

élément optique.
Le jonc rainuré comporte habituellement un élément central, métallique ou non métallique.
Dans ce cas, il doit y avoir une adhérence convenable entre l'élément central et le jonc
extrudé, afin d'obtenir la stabilité de température et le comportement à la traction exigés pour
l'élément à jonc rainuré.
Le profil de l'encoche doit être uniforme et garantir les performances optiques et mécaniques
prescrites pour le câble optique.
5.4 Tube
Une ou plusieurs fibres sous revêtement primaire sont conditionnées (de manière lâche ou
non) dans un tube, qui peut être rempli. Le tube peut être renforcé avec une paroi composite.
Si cela est prescrit, l'aptitude du tube doit être déterminée par une évaluation de sa résistance
à la pliure, conformément à la CEI 60794-1-2, méthode G7.
Le matériau de remplissage dans le tube doit être conforme à la CEI 60794-1-2, méthode E14
– Ecoulement (égouttement) des matériaux de remplissage, ou à la méthode E15 – Exsudation
et volatilité.
5.5 Ruban
Les rubans à fibres optiques sont constitués de fibres optiques assemblées en un arrangement
linéaire composite.
Les fibres doivent être parallèles et former des rubans composés typiquement de deux, quatre,
six, huit, dix ou douze fibres chacun, selon les prescriptions de l'utilisateur. Les fibres se
trouvant dans un ruban ne doivent pas se croiser et doivent rester parallèles.

La conception de base prévoit que les fibres adjacentes d'un ruban soient contiguës et que
leurs lignes médianes soient droites, parallèles et coplanaires.
Sauf spécification contraire, chaque ruban doit être identifié de manière unique par un texte
imprimé ou par coloration de la ou des fibres de référence et/ou du matériau d'enrobage du
ruban.
Les structures à rubans sont nommées typiquement soit collées bord à bord, soit encapsulées,
selon la quantité de revêtement protecteur apportée aux fibres par l'agent d'enrobage.
La figure 1 illustre la structure collée bord à bord dans laquelle l'agent d'enrobage est surtout
appliqué entre les fibres. La figure 2 illustre la structure encapsulée, dans laquelle l'agent
d'enrobage s'étend bien au-delà de la surface extrême de chaque fibre. Ces deux types de
structures à rubans sont à même de satisfaire aux prescriptions de la présente norme.

60794-3 © IEC:1998 – 15 –
5.2 Ruggedised fibre
Further protection can be provided to tight secondary coated fibres by surrounding one or more

with non-metallic strength members within a sheath of suitable material (e.g. for fan-out

cables).
5.3 Slotted core
The slotted core is obtained by extruding a suitable material (for example polyethylene or
polypropylene) with a defined number of slots, with helical or SZ configuration along the core.

One or more primary coated fibres or optical element is located in each slot which may be

filled.
The slotted core usually contains a central element which may be either metallic or non-
metallic. In this case, there shall be adequate adhesion between the central element and the
extruded core in order to obtain the required temperature stability and tensile behaviour for the
slotted core element.
The profile of the slot shall be uniform and shall ensure the optical and mechanical
performance required of the optical cable.
5.4 Tube
One or more primary coated fibres are packaged (loosely or not) in a tube construction which
may be filled. The tube may be reinforced with a composite wall.
If required the suitability of the tube shall be determined by an evaluation of its kink resistance
in accordance with IEC 60794-1-2, method G7.
The filling compound in the tube shall comply with IEC 60794-1-2, method E14 – Compound
flow (drip) or method E15 - Bleeding and evaporation.
5.5 Ribbon
Optical fibre ribbons are optical fibres assembled in a composite linear array.
Fibres shall be arranged to be parallel and formed into ribbons of typically two, four, six, eight,
ten or twelve fibres each according to user requirements. The fibres within the ribbons shall
remain parallel and not cross over.
The design intent is that adjacent fibres within a ribbon are contiguous and that fibre
centrelines are straight, parallel and coplanar.

Unless otherwise specified, each ribbon shall be uniquely identified with a printed legend or by
uniquely colouring the reference fibre in the ribbon and/or by colouring the matrix material of
the ribbon.
Ribbon structures are typically designated as either edge-bonded or encapsulated, depending
on the amount of buffering afforded the fibres by the bonding agent.
Figure 1 illustrates the edge-bonded structure in which the bonding agent is applied
predominantly between the fibres. Figure 2 illustrates the encapsulated structure in which the
bonding agent extends well beyond the extreme surface of any fibre. Both ribbon structures are
capable of meeting the requirements of this standard.

– 16 – 60794-3 © CEI:1998
ou
Figure 1 – Section droite d’un ruban de type collé bord à bord
Figure 2 – Section droite d’un ruban de type encapsulé
Certains paramètres doivent être mesurés sur le ruban, les essais correspondants effectués
sur la fibre sous revêtement primaire ou sur câble terminé n'étant pas suffisants pour avoir une
caractérisa
...
