IEC 60603-7-1:2002

Connectors for electronic equipment - Part 7-1: Detail specification for 8-way, shielded free and fixed connectors with common mating features, with assessed quality

This publication also bears the number QC 010000XX0004 which is the specification number in the IEC Quality Assessment System for Electronic Components (IECQ).

Connecteurs pour équipements électroniques - Partie 7-1: Spécification particulière pour connecteurs blindés à 8 voies comprenant des fiches et des embases avec caractéristiques d'accouplement communes, avec assurance de la qualité

Cette publication porte également le numéro QC 010000XX0004, qui est le numéro de spécification dans le système CEI d'assurance de la qualité des composants électroniques (IECQ).

General Information

• Status: Published
• Publication Date: 17-Jan-2002
• ICS: 31.220.10 - Plug-and-socket devices. Connectors
• Technical Committee: SC 48B - Electrical connectors
• Current Stage: DELPUB - Deleted Publication
• Completion Date: 09-Jun-2009

Relations

• Revised: IEC 60603-7-1:2009 - Connectors for electronic equipment - Part 7-1: Detail specification for 8-way, shielded, free and fixed connectors
• Effective Date: 05-Sep-2023

Standards Content (Sample)

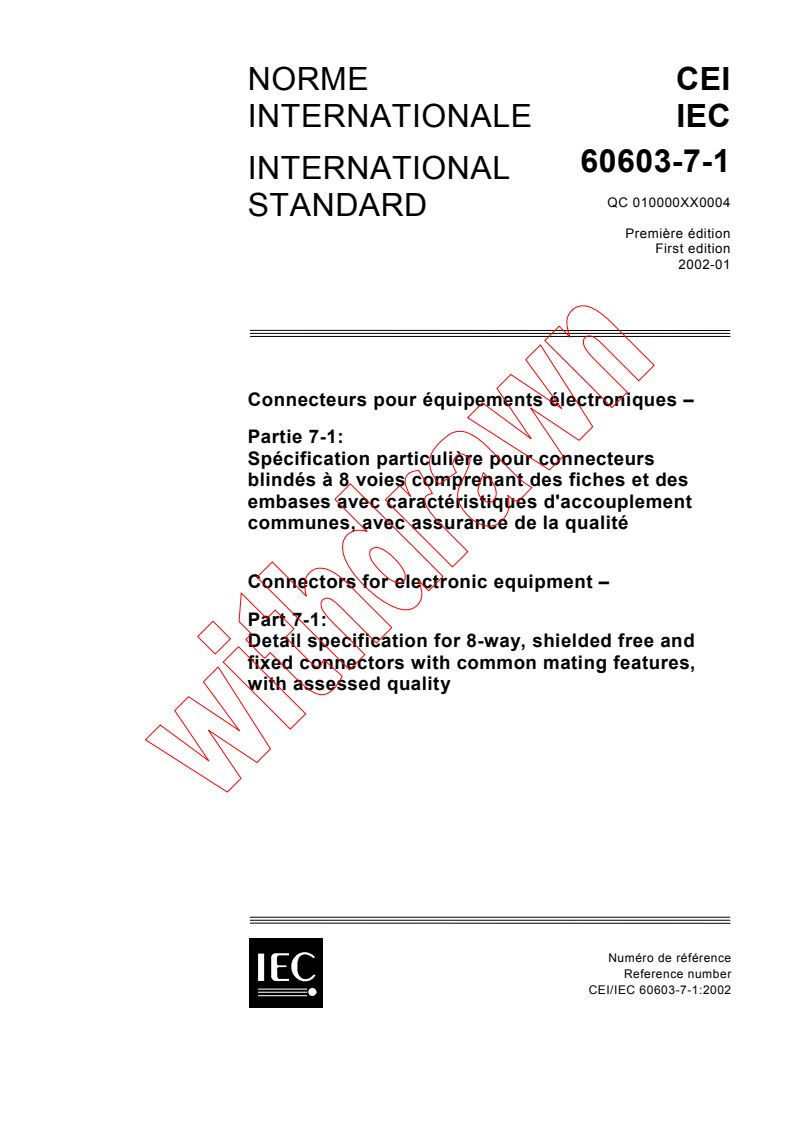

NORME CEI
