IEC 60793-1-22:2001

Optical fibres - Part 1-22: Measurement methods and test procedures - Length measurement

Gives methods for measuring the length and elongation of optical fibres (typically within a cable). Length is fundemental for evaluation of transmission characteristics such as losses and bandwidths. Five methods are described: delay measurement, backscattering, fibre elongation, mechanical length, and phase shift.

Fibres optiques - Partie 1-22: Méthodes de mesure et procédures d'essai - Mesure de la longueur

Etablit des méthodes pour mesurer la longueur et l'allongement des fibres optiques (typiquement dans un câble). La longueur est fondamentale pour l'évaluation des caractéristiques de transmission telles que les pertes et la bande passante. Cinq méthodes sont décrites: mesure du retard, rétrodiffusion, allongement de la fibre, longueur mécanique, et déphasage.

General Information

• Status: Published
• Publication Date: 29-Aug-2001
• ICS: 33.180.10 - Fibres and cables
• Technical Committee: SC 86A - Fibres and cables
• Current Stage: DELPUB - Deleted Publication
• Start Date: 27-Jun-2024
• Completion Date: 23-Sep-2022

Relations

• Replaces: IEC 60793-1-2:1995/AMD2:2000 - Amendment 2 - Optical fibres - Part 1: Generic specification - Section 2: Measuring methods for dimensions
• Effective Date: 05-Sep-2023
• Replaces: IEC 60793-1-2:1995 - Optical fibres - Part 1: Generic specification - Section 2: Measuring methods for dimensions
• Effective Date: 05-Sep-2023
• Revised: IEC 60793-1-22:2024 - Optical fibres - Part 1-22: Measurement methods and test procedures - Length measurement
• Effective Date: 05-Sep-2023

Overview

IEC 60793-1-22:2001 is an important international standard established by the International Electrotechnical Commission (IEC) that defines measurement methods and test procedures for length measurement of optical fibres, typically within cables. Accurate length measurement is fundamental when evaluating the transmission characteristics of optical fibres such as losses and bandwidths. The standard outlines five specific measurement methods to assess the length and elongation of optical fibres, providing a comprehensive framework for industry professionals and laboratories.

Key Topics

The standard covers the following five measurement methods for determining optical fibre length:

• Delay Measurement (Method A): Measures the time delay of pulse transmission through the fibre to compute length.
• Backscattering (Method B): Uses optical time-domain reflectometry (OTDR) to analyze backscattered light signals and ascertain length.
• Fibre Elongation (Method C): Measures length changes relative to elongation under mechanical stress.
• Mechanical Length (Method D): Physically measures the fibre length using specialized mechanical techniques.
• Phase Shift (Method E): Uses phase-shift techniques to determine fibre length based on modulation of the light signal.

These methods offer different approaches suitable for various practical scenarios, equipment, and precision requirements. The standard also provides detailed test procedures, apparatus specifications, sampling requirements, and calculation methods to ensure consistent and accurate measurements.

Additional details include:

• Procedures for sampling and specimen preparation to maintain test validity.
• Calculations for converting raw measurement data into precise length values.
• Recommendations on reporting and specifying measurement results in official documentation.
• Normative annexes offering specific instructions and illustrations for each measurement method, including block diagrams, test set-ups, and data interpretation.

Applications

IEC 60793-1-22:2001 is essential for optical fibre manufacturers, testing laboratories, network installers, and quality assurance personnel who require precise length measurement for:

• Quality control of optical fibre production to ensure compliance with specifications.
• Transmission performance evaluation, where length directly impacts signal attenuation and bandwidth estimates.
• Cable assembly and installation, ensuring accurate fibre lengths within cables for optimal network performance.
• Research and development of new fibre types and measurement technologies.
• Fault detection and diagnostic testing, where length data helps locate defects or irregularities in fibre cables.

By standardizing fibre length measurement procedures, IEC 60793-1-22 enhances interoperability and reliability across fibre optic communication systems worldwide.

Related Standards

IEC 60793-1-22:2001 forms part of the broader IEC 60793 series on optical fibres, which includes:

• IEC 60793-1 - General optical fibre specification and basic measurement methods.
• Other parts of IEC 60793-1-2X, which address additional measurement methods and test procedures such as attenuation, bandwidth, and mechanical properties.
• Complementary standards on optical fibre cables and connectors to ensure full-system compliance and interoperability.

Professionals working with optical fibre measurement and testing will find IEC 60793-1-22 closely integrated with these related standards, enabling comprehensive quality and performance assurance.

---

Keywords: IEC 60793-1-22, optical fibres, fibre length measurement, optical fibre testing, length measurement methods, optical time-domain reflectometry, fibre elongation, phase shift measurement, delay measurement, fibre optics standards, IEC optical fibre standard.

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
60793-1-22
INTERNATIONAL
Première édition
STANDARD
First edition
2001-08
Fibres optiques –
Partie 1-22:
Méthodes de mesure et procédures d'essai –
Mesure de la longueur
Optical fibres –
Part 1-22:
Measurement methods and test procedures –
Length measurement
Numéro de référence
Reference number
CEI/IEC 60793-1-22:2001

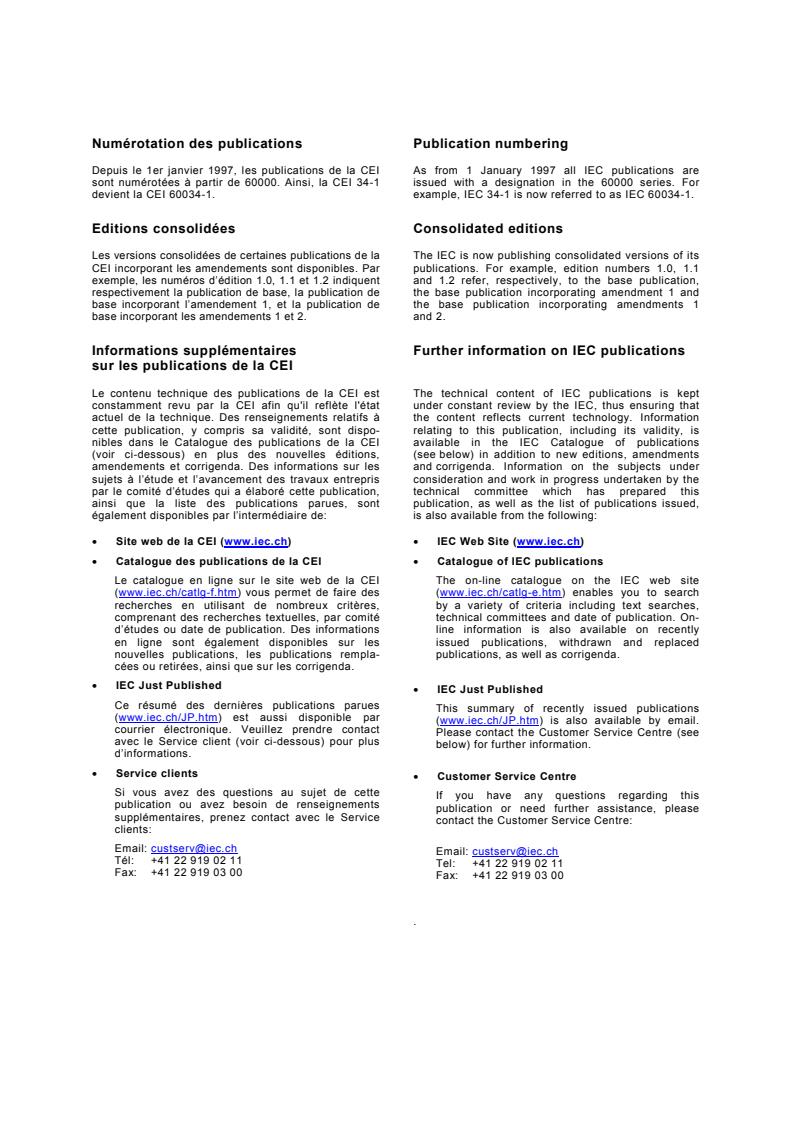

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: [e-mail]
Email: [e-mail]
Tél: [phone]
Tel: [phone]
Fax: [phone]
Fax: [phone]
.
NORME CEI
INTERNATIONALE IEC
60793-1-22
INTERNATIONAL
Première édition
STANDARD
First edition
2001-08
Fibres optiques –
Partie 1-22:
Méthodes de mesure et procédures d'essai –
Mesure de la longueur
Optical fibres –
Part 1-22:
Measurement methods and test procedures –
Length measurement
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
V
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

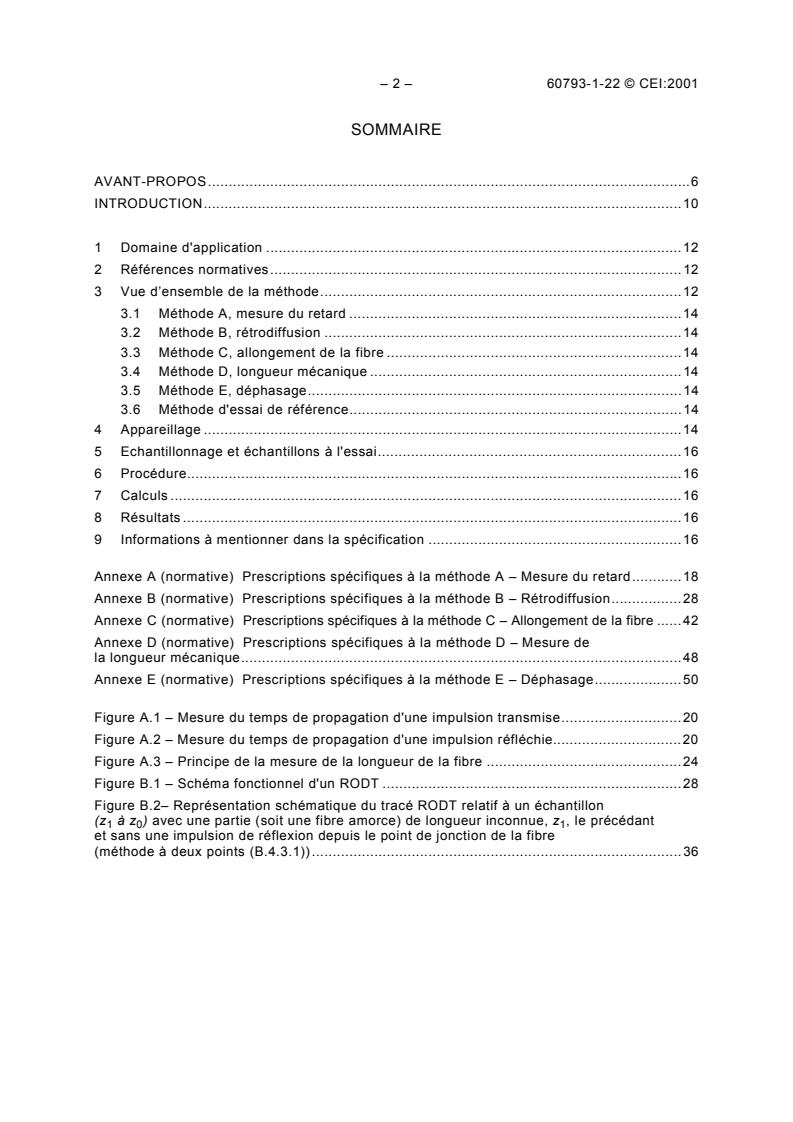

– 2 – 60793-1-22 © CEI:2001
SOMMAIRE
AVANT-PROPOS.6
INTRODUCTION.10
1 Domaine d'application .12
2 Références normatives.12
3 Vue d’ensemble de la méthode.12
3.1 Méthode A, mesure du retard .14
3.2 Méthode B, rétrodiffusion .14
3.3 Méthode C, allongement de la fibre .14
3.4 Méthode D, longueur mécanique .14
3.5 Méthode E, déphasage.14
3.6 Méthode d'essai de référence.14
4 Appareillage .14
5 Echantillonnage et échantillons à l'essai.16
6 Procédure.16
7 Calculs .16
8 Résultats .16
9 Informations à mentionner dans la spécification .16
Annexe A (normative) Prescriptions spécifiques à la méthode A – Mesure du retard.18
Annexe B (normative) Prescriptions spécifiques à la méthode B – Rétrodiffusion.28
Annexe C (normative) Prescriptions spécifiques à la méthode C – Allongement de la fibre .42
Annexe D (normative) Prescriptions spécifiques à la méthode D – Mesure de
la longueur mécanique.48
Annexe E (normative) Prescriptions spécifiques à la méthode E – Déphasage.50
Figure A.1 – Mesure du temps de propagation d'une impulsion transmise.20
Figure A.2 – Mesure du temps de propagation d'une impulsion réfléchie.20
Figure A.3 – Principe de la mesure de la longueur de la fibre .24
Figure B.1 – Schéma fonctionnel d'un RODT .28
Figure B.2– Représentation schématique du tracé RODT relatif à un échantillon
(z à z ) avec une partie (soit une fibre amorce) de longueur inconnue, z , le précédant
1 0 1
et sans une impulsion de réflexion depuis le point de jonction de la fibre
(méthode à deux points (B.4.3.1)).36

60793-1-22 © IEC:2001 – 3 –
CONTENTS
FOREWORD.7
INTRODUCTION.11
1 Scope.13
2 Normative references.13
3 Overview of method .13
3.1 Method A – Delay measuring .15
3.2 Method B – Backscattering .15
3.3 Method C – Fibre elongation .15
3.4 Method D – Mechanical length .15
3.5 Method E – Phase shift.15
3.6 Reference test method.15
4 Apparatus.15
5 Sampling and specimens .17
6 Procedure.17
7 Calculations.17
8 Results .17
9 Specification information.17
Annex A (normative) Requirements specific to method A – Delay measuring.19
Annex B (normative) Requirements specific to method B – Backscattering.29
Annex C (normative) Requirements specific to method C – Fibre elongation .43
Annex D (normative) Requirements specific to method D – Mechanical length .49
Annex E (normative) Requirements specific to method E – Phase shift .51
Figure A.1 – Time measurement of the transmitted pulse .21
Figure A.2 – Time measurement of the reflected pulse .21
Figure A.3 – Principle of fibre-length measurement.25
Figure B.1 – Block diagram of an OTDR .29
Figure B.2 – Schematic OTDR trace of a specimen (z to z ) with a section
1 0
(e.g. dead-zone fibre) of unknown length, z , preceding it and without a reflection
pulse from the fibre joint point (two-point technique (B.4.3.1)).37

– 4 – 60793-1-22 © CEI:2001
Figure B.3 – Représentation schématique du tracé relatif à un échantillon (z à z )
1 2
avec une partie (soit, une fibre amorce) de longueur inconnue, z , le précédant et avec
une impulsion de réflexion depuis le point de jonction de la fibre (méthode à deux
points (B.4.3.1)).36
Figure B.4 – Représentation schématique d'un tracé relatif à un échantillon (0 à z )
n'ayant aucune partie le précédant (méthode à un point (B.4.3.2)).38
Figure B.5 – Représentation schématique d'un tracé relatif à un échantillon (z à z )
D 2
avec une partie (soit une fibre amorce) de longueur connue, z , le précédant (méthode
D
à un point (B.4.3.3)).38
Figure C.1 – Montage d'essai pour la méthode de déphasage (C.2.2.1).44
Figure C.2 – Montage d'essai pour la méthode du retard impulsionnel (C.2.2.2) .44
Figure E.1 – Appareillage de mesure de la longueur de fibre .60
Tableau 1 – Méthodes de mesure .12

60793-1-22 © IEC:2001 – 5 –
Figure B.3 – Schematic OTDR trace of specimen (z to z ) with a section (e.g. dead-
1 2
zone fibre) of unknown length, z , preceding it and with a reflection pulse from the fibre
joint point (two-point technique (B.4.3.1)) .37
Figure B.4 – Schematic trace of a specimen (0 to z ) with no section preceding it
(single-point technique (B.4.3.2)).39
Figure B.5 – Schematic OTDR trace of a specimen (z to z ) with a section (e.g. dead-
D 2
zone fibre) of known length, z , preceding it (single-point technique (B.4.3.3)).39
D
Figure C.1 – Equipment set-up for phase-shift technique (C.2.2.1).45
Figure C.2 – Equipment set-up for differential pulse-delay technique (C.2.2.2) .45
Figure E.1 – Apparatus for fibre length measurement .61
Table 1 – Measurement methods .13

– 6 – 60793-1-22 © CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
FIBRES OPTIQUES –
Partie 1-22: Méthodes de mesure et procédures d'essai –
Mesure de la longueur
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
5) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60793-1-22 a été établie par le sous-comité 86A: Fibres et
câbles, du comité d'études 86 de la CEI: Fibres optiques.
La présente norme, avec les autres normes de la série CEI 60793-1-2X, annulent et
remplacent la première édition de la CEI 60793-1-2, dont elles constituent une révision
technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86A/687/FDIS 86A/726/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Les annexes A, B, C, D et E font partie intégrante de cette norme.

60793-1-22 © IEC:2001 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
OPTICAL FIBRES –
Part 1-22: Measurement methods and test procedures –
Length measurement
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
4) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
5) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60793-1-22 has been prepared by subcommittee 86A: Fibres and
cables, of IEC technical committee 86: Fibre optics.
This standard, together with the other standards in the IEC 60793-1-2X series, cancels and
replaces the first edition of IEC 60793-1-2, of which it constitutes a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
86A/687/FDIS 86A/726/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
Annexes A, B, C, D and E form an integral part of this standard.

– 8 – 60793-1-22 © CEI:2001
La CEI 60793-1-2X comprend les parties suivantes présentées sous le titre général: Fibres
optiques:
• Partie 1-20: Méthodes de mesure et procédures d'essai – Géométrie de la fibre;
• Partie 1-21: Méthodes de mesure et procédures d'essai – Géométrie du revêtement;
• Partie 1-22: Méthodes de mesure et procédures d'essai – Mesure de la longueur.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2003.
A cette date, la publication sera:
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60793-1-22 © IEC:2001 – 9 –
IEC 60793-1-2X consists of the following parts, under the general title: Optical fibres:
• Part 1-20: Measurement methods and test procedures – Fibre geometry
• Part 1-21: Measurement methods and test procedures – Coating geometry
• Part 1-22: Measurement methods and test procedures – Length measurement
The committee has decided that the contents of this publication will remain unchanged
until 2003. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 10 – 60793-1-22 © CEI:2001
INTRODUCTION
Les publications de la série CEI 60793-1 concernent les informations essentielles sur les
méthodes de mesures et les procédures d'essai s'appliquant aux fibres optiques.
Cette même série traite des différents domaines regroupés de la façon suivante:
• parties 1-10 à 1-19: Généralités
• parties 1-20 à 1-29: Méthodes de mesure et procédures d'essai des dimensions
• parties 1-30 à 1-39: Méthodes de mesure et procédures d'essai des caractéristiques
mécaniques
• parties 1-40 à 1-49: Méthodes de mesure et procédures d'essai des caractéristiques
optiques et de transmission
• parties 1-50 à 1-59: Méthodes de mesure et procédures d'essai des caractéristiques
d'environnement.
60793-1-22 © IEC:2001 – 11 –
INTRODUCTION
Publications in the IEC 60793-1 series concern measurement methods and test procedures as
they apply to optical fibres.
Within the same series several different areas are grouped, as follows:
• parts 1-10 to 1-19: General
•
parts 1-20 to 1-29: Measurement methods and test procedures for dimensions
• parts 1-30 to 1-39: Measurement methods and test procedures for mechanical charac-
teristics
• parts 1-40 to 1-49: Measurement methods and test procedures for transmission and
optical characteristics
• parts 1-50 to 1-59: Measurement methods and test procedures for environmental charac-
teristics.
– 12 – 60793-1-22 © CEI:2001
FIBRES OPTIQUES –
Partie 1-22: Méthodes de mesure et procédures d'essai –
Mesure de la longueur
1 Domaine d'application
La présente partie de la CEI 60793 établit des prescriptions uniformes pour mesurer la
longueur et l'allongement de la fibre optique (typiquement dans le câble).
La longueur d'une fibre optique est une des valeurs les plus fondamentales et doit être
connue pour l'évaluation des caractéristiques de transmission telles que les pertes et la
bande passante.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60793-1-40, Fibres optiques – Partie 1-40: Méthodes de mesures et procédures d'essai –
Affaiblissement
CEI 60793-1-42, Fibres optiques – Partie 1-42: Méthodes de mesures et procédures d'essai –
Dispersion chromatique
CEI 60794-1-1, Câbles à fibres optiques – Partie 1-1: Spécification générique – Généralités
3 Vue d’ensemble de la méthode
La présente norme propose cinq méthodes pour mesurer la longueur de fibre, qui sont
présentées dans le tableau 1.
Tableau 1 – Méthodes de mesure
Méthodes Caractéristiques Catégories de fibre Désignation
couvertes couvertes précédente
A Mesure du retard Longueur Toutes les catégories A1 CEI 60793-1-A6
et toutes les catégories B
B Rétrodiffusion Longueur Toutes les catégories A1 CEI 60793-1-C1C
et toutes les catégories B
a b
C Allongement de la fibre Allongement de la fibre Catégories A1 et B1 CEI 60793-1-A7
D Mécanique Longueur Toutes les catégories CEI 60793-1-A5
E Déphasage Longueur Toutes les catégories A1 CEI 60793-1-A8
et toutes les catégories B
a
La mesure de l'allongement de la fibre, méthode C, fait partie de plusieurs méthodes de mesure pour des
fibres et des câbles à fibre optique, telles que celles de la CEI 60794-1-1.
b
Cette mesure est applicable sans réserve aux fibres unimodales de type B. Pour les fibres multimodales de
type A1, prendre un soin particulier dans l'interprétation des résultats, les résultats de cette mesure pouvant être
influencés par les interférences dues aux effets modaux – par exemple, suite à des contraintes non
longitudinales sur la fibre. L'application de la mesure aux fibres multimodales des catégories A2 à A4 est à
l'étude.
60793-1-22 © IEC:2001 – 13 –
OPTICAL FIBRES –
Part 1-22: Measurement methods and test procedures –
Length measurement
1 Scope
This part of IEC 60793 establishes uniform requirements for measuring the length and elongation
of optical fibre (typically within cable).
The length of an optical fibre is one of the most fundamental values and shall be known for the
evaluation of transmission characteristics such as losses and bandwidths.
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60793-1-40, Optical fibres – Part 1-40: Measurement methods and test procedures –
Attenuation
IEC 60793-1-42, Optical fibres – Part 1-42: Measurement methods and test procedures –
Chromatic dispersion
IEC 60794-1-1, Optical fibre cables – Part 1-1: Generic specification – General
3 Overview of method
This standard gives five methods for measuring length, which are presented in the following
table 1.
Table 1 – Measurement methods
Characteristics Fibre category(ies) Former
Method
covered covered designation
A Delay measuring Length All A1 and all B IEC 60793-1-A6
B Backscattering Length All A1 and all B IEC 60793-1-C1C

a b
C Fibre elongation Fibre elongation A1 and B1 IEC 60793-1-A7
D Mechanical Length All IEC 60793-1-A5
E Phase shift Length All A1 and all B IEC 60793-1-A8
a
The measurement of fibre elongation, method C, is part of several measurement methods for fibres and fibre
optic cables, such as those in IEC 60794-1-1.
b
This measurement is applicable unreservedly to type B single-mode fibres. For type A1 multimode fibres, take
particular care when interpreting the results because the results of this measurement may be influenced by
interfering modal effects, for example, due to the occurrence of non-longitudinal stresses on the fibre. Application
of the measurement to A2 to A4 multimode fibres is under consideration.

– 14 – 60793-1-22 © CEI:2001
L'information commune à toutes les mesures est contenue dans les articles 2 à 8. Des
informations pour application spécifique apparaissent respectivement dans les annexes A, B,
C, D, et E pour les méthodes A, B, C, D et E.
3.1 Méthode A, mesure du retard
La méthode de mesure du retard s'applique aux mesures de la longueur de la fibre par la
mesure du temps de propagation d'une impulsion optique ou d'une série d'impulsions en se
fondant sur une valeur connue de l'indice de groupe de la fibre.
En variante, cette méthode peut convenir pour mesurer l'indice de groupe d'une fibre de
longueur connue. En pratique, cette méthode de mesure de la longueur de la fibre est
étalonnée par rapport à une longueur connue d'une fibre de même type.
3.2 Méthode B, rétrodiffusion
La méthode de rétrodiffusion, qui est une mesure par un seul côté, utilise un réflectomètre
optique fonctionnant dans le domaine temporel (RODT), et mesure la puissance optique qui
est rétrodiffusée vers l'origine de la fibre à partir des différents points de celle-ci.
3.3 Méthode C, allongement de la fibre
La présente méthode d'essai décrit une procédure destinée à déterminer l'allongement d'une
fibre. Elle ne mesure pas la tension absolue mais elle mesure plutôt les modifications de la
tension entre deux conditions de charge.
3.4 Méthode D, longueur mécanique
Cette méthode de mesure décrit une procédure destinée à déterminer la longueur de la fibre
en enroulant une fibre autour d'une roue étalonnée, de diamètre donné, qui tourne. La
longueur est déterminée par le nombre de rotations de la roue.
3.5 Méthode E, déphasage
La méthode de déphasage décrit une procédure destinée à déterminer la longueur de la fibre.
La longueur est déterminée à partir du déphasage qui a lieu lorsqu'une fréquence de
modulation prédéterminée f est appliquée.
max
3.6 Méthode d'essai de référence
La méthode d'essai de référence (RTM), à laquelle on doit avoir recours pour régler les
litiges, diffère selon que la fibre est câblée ou non, telle que:
– fibre non câblée: méthode D;
– longueur de la fibre dans le câble: méthode B;
– allongement de la fibre dans le câble: méthode C;
– allongement de la fibre non câblée: méthode C.
4 Appareillage
Les annexes A, B, C, D et E contiennent les figures et d’autres prescriptions d’équipement qui
s’appliquent, respectivement, à chacune des méthodes A, B, C, D et E.

60793-1-22 © IEC:2001 – 15 –
Information common to all measurements is contained in clauses 2 to 8. Information on
specific application appears in annexes A, B, C, D, and E for methods A, B, C, D and E,
respectively.
3.1 Method A – Delay measuring
The delay measuring method applies to measurements of the fibre length by the measurement
of the propagation time of an optical pulse or a pulse train on the basis of a known value of the
group index of the fibre.
Alternatively, this method is suitable for measuring the group index of a fibre of known length.
Therefore, in practice this fibre length measurement method is calibrated against a known
length of fibre of the same type.
3.2 Method B – Backscattering
The backscattering method, which is a single-sided measurement, uses an optical time domain
reflectometer (OTDR), and measures the optical power backscattered from different points in
the fibre to the beginning of the fibre.
3.3 Method C – Fibre elongation
This measurement method describes a procedure for determining the fibre elongation. It does
not measure absolute strain, but instead measures the changes in strain from one loading
condition to another.
3.4 Method D – Mechanical length
This measurement method describes a procedure for determining the fibre length by winding a
fibre around a fixed diameter calibrated wheel that rotates. The length is determined by the
number of revolutions of the wheel.
3.5 Method E – Phase shift
The phase shift method describes a procedure for determining the fibre length. The length is
determined from the phase shift that occurs when a predetermined modulation frequency f
max
is applied.
3.6 Reference test method
The reference test method (RTM), which shall be the one used to settle disputes, varies
depending on whether the fibre is cabled or not, such as
– uncabled fibre: method D;
– length of fibre within cable: method B;
– elongation of fibre within cable: method C;
– elongation of uncabled fibre: method C.
4 Apparatus
Annexes A, B, C, D and E include layout drawings and other equipment requirements for each
of the methods A, B, C, D and E, respectively.

– 16 – 60793-1-22 © CEI:2001
5 Echantillonnage et échantillons à l'essai
Voir l'annexe appropriée A, B, C, D, ou E pour les prescriptions spécifiques. Les prescriptions
générales suivent.
Préparer une face d'extrémité plane, perpendiculaire à l'axe de la fibre, à l'extrémité d'entrée
et à l'extrémité de sortie de chaque échantillon à l'essai pour les mesures basées sur des
mesures de retard optiques.
6 Procédure
Voir l'annexe appropriée A, B, C, D ou E, pour les prescriptions spécifiques.
7 Calculs
Voir l'annexe appropriée A, B, C, D ou E, pour les prescriptions spécifiques.
8 Résultats
Les informations suivantes doivent être fournies pour chaque mesure:
– la date et le titre de la mesure;
– l’identification et la description de l'échantillon, indiquant s’il s'agit d'une fibre ou d'un
câble;
– la longueur de l'échantillon, ou l’allongement;
– la méthode de mesure utilisée: A, B, C, D ou E;
– tous autres résultats, tels que demandés dans les annexes, A, B, C, D ou E.
Les informations suivantes doivent être fournies sur demande:
– la description du dispositif d'appareil de mesure;
– le type et la longueur d'onde de la source de mesure;
– les conditions d'injections;
– les détails de la méthode de calcul;
– la date de l'étalonnage le plus récent de l'équipement.
Voir les annexes A, B, C, D et E pour les informations supplémentaires qui doivent être
fournies sur demande.
9 Informations à mentionner dans la spécification
La spécification particulière doit spécifier les informations suivantes:
– le type et la longueur de la fibre (ou du câble) à mesurer;
– les critères de refus et d'acceptation;
– les informations à reporter;
– les changements applicables par rapport à la procédure.

60793-1-22 © IEC:2001 – 17 –
5 Sampling and specimens
See the appropriate annex A, B, C, D or E for specific requirements. General requirements
follow.
Prepare a flat end face, perpendicular to the fibre axis, at the input and output ends of each
specimen for measurements based on optical delay measurements.
6 Procedure
See the appropriate annex A, B, C, D or E for specific requirements.
7 Calculations
See the appropriate annex A, B, C, D or E for specific requirements.
8 Results
The following information shall be provided with each measurement:
– date and title of measurement;
– identification and description of specimen, including whether fibre or cable;
– specimen length, or elongation;
– measurement method used: A, B, C, D or E;
– other results, as required by the appropriate annex, A, B, C, D or E.
The following information shall be available upon request:
– description of measurement apparatus arrangement;
– type and wavelength of measurement source;
– launch conditions;
– details of computation technique;
– date of latest calibration of equipment.
See annexes A, B, C, D and E for any additional information that shall be available upon
request.
9 Specification information
The detail specification shall specify the following information:
– type of fibre (or cable) to be measured;
– failure or acceptance criteria;
– information to be reported;
– deviations to the procedure that apply.

– 18 – 60793-1-22 © CEI:2001
Annexe A
(normative)
Prescriptions spécifiques à la méthode A –
Mesure du retard
A.1 Généralité
Utiliser cette méthode pour mesurer la longueur de la fibre optique par elle-même, ou
installée dans le câble. Si l'échantillon à l'essai est une fibre dans un câble, déterminer la
valeur de l'indice de groupe, N, sous des conditions applicables pendant la mesure de
l'échantillon (par exemple, tension, température). Cela est fait en inversant l'équation (A.1) et
les mesures sur un échantillon de longueur connue.
A.2 Principe
Une impulsion optique se propageant dans une fibre de longueur L et l'indice de groupe
moyen N aura un temps de transmission de retard, Δt
NL
(A.1)
Δt =
C
où
Δt est le temps de retard;
N est l'indice de groupe moyen;
C est la vitesse de la lumière dans le vide.
Si N est connu, la mesure de Δt donne L. Par ailleurs, la mesure de Δt donne la valeur de N
lorsque L est connu.
A.3 Appareillage
A.3.1 Deux méthodes
Il existe deux méthodes pour mesurer le temps de propagation d'une impulsion optique:
– mesure du temps d'une impulsion transmise (Δt mesuré);
– mesure du temps d'une impulsion réfléchie (2Δt mesuré).
Voir les figures A.1 et A.2 pour les deux montages correspondant aux deux techniques
utilisant un oscilloscope à échantillonnage.
A la place de l'oscilloscope à échantillonnage, un équipement de rétrodiffusion ou un
compteur muni de portes démarrage/arrêt séparées, et avec possibilité de moyennage (par
exemple au moins 10 coups) peuvent être utilisés.

60793-1-22 © IEC:2001 – 19 –
Annex A
(normative)
Requirements specific to method A –
Delay measuring
A.1 General
Use this method to measure the length of optical fibre by itself, or installed in cable. If the
specimen is a fibre in a cable, determine the value of group index N under conditions
applicable to the specimen under measurement (for example, tension, temperature). This is
done by inverting equation (A.1) and the measurements on a specimen with a known length.
A.2 Principle
An optical pulse travelling through an optical fibre with length L and average group index N
experiences a travelling/delay time, Δt:
NL
Δt =
C
(A.1)
where
Δt is the time delay;
N is the average group index;
C is the velocity of light in vacuum.
If N is known, the measurement of Δt gives L. On the other hand, the measurement of Δt gives
the value of N when L is known.
A.3 Apparatus
A.3.1 Two techniques
There are two techniques for measuring the propagation time of an optical pulse:
– time measurement of the transmitted pulse (Δt measured);
– time measurement of the reflected pulse (2Δt measured).
See figures A.1 and A.2 for two different arrangements corresponding to the two techniques
applying a sampling oscilloscope.
Instead of the sampling oscilloscope, backscattering equipment, or a counter with separate
start/stop gate and averaging capability (for example, at least 10
counts), can be used.
– 20 – 60793-1-22 © CEI:2001
IEC  583/01
Figure A.1 – Mesure du temps de propagation d'une impulsion transmise
IEC  584/01
Figure A.2 – Mesure du temps de propagation d'une impulsion réfléchie

60793-1-22 © IEC:2001 – 21 –
IEC  583/01
Figure A.1 – Time measurement of the transmitted pulse
IEC  584/01
Figure A.2 – Time measurement of the reflected pulse

– 22 – 60793-1-22 © CEI:2001
A.3.2 Source optique
A.3.2.1 Mesure avec l'oscilloscope à échantillonnage
Un générateur d'impulsions optiques doit être de préférence une diode laser à grande
puissance, excitée par un générateur à trains d'impulsions électriques, réglable en fréquence
et en largeur. Enregistrer la longueur d'onde et la largeur spectrale.
A.3.2.2 Mesure avec un compteur ou un appareil de rétrodiffusion
Un générateur d'impulsions optiques doit être de préférence une diode laser de grande
puissance, excitée par un générateur à trains d'impulsions électriques réglable en largeur. Le
temps entre deux impulsions doit être plus long que le temps de transmission de l'impulsion
transmise (Δt, avec le compteur) ou rétrodiffusée (2Δt, avec l'équipement de rétrodiffusion).
Enregistrer la longueur d'onde et la largeur spectrale de la diode laser.
A.3.3 Détecteur optique
Le récepteur doit être, de préférence, une photodiode à avalanche à grande vitesse. La
sensibilité du détecteur optique doit être suffisante à la longueur d'onde de mesure et sa
bande passante doit être suffisamment grande pour que la forme de l'impulsion ne soit pas
influencée.
A.4 Procédure
A.4.1 Etalonnage
Mesurer le retard de la source optique au point d'injection (c'est le retard du montage de
mesure proprement dit).
A.4.2 Valeur de l'index de groupe moyen
Sur une fibre de longueur connue, mesurée par un moyen mécanique, la mesure de Δt donne
la valeur moyenne, N, de l'indice de groupe de cette fibre.
A.4.3 Mesure de la longueur
La mesure de la longueur consiste en la lecture d'un intervalle de temps sur l'écran d'un
oscilloscope (ou la lecture du temps moyen de parcours sur l'affichage d'un compteur
électronique à corriger par la valeur obtenue à l'étalonnage).
NOTE Voir la figure A.3 pour l'illustration d'une amélioration pratique importante permettant d’atteindre la
précision de la mesure indépendamment de la longueur réelle de l'échantillon de fibre. Elle utilise une approche à
deux voies.
60793-1-22 © IEC:2001 – 23 –
A.3.2 Optical source
A.3.2.1 Measurement with the sampling oscilloscope
An optical pulse generator shall preferably be a high-power laser diode, excited by an electrical
pulse train generator, tunable in frequency and width. Record the wavelength and the spectral
width.
A.3.2.2 Measurement with a counter or a backscattering apparatus
An optical pulse generator shall preferably be a high-power laser diode, excited by an electrical
pulse train generator, tunable in width. The time between two pulses shall be longer than the
travelling time of the transmitted pulse (Δt, with counter) or the reflected pulse (2Δt, with
backscattering equipment). Record the wavelength and the spectral width of the laser diode.
A.3.3 Optical detector
The receiver shall preferably be a high-speed avalanche photodiode. The sensitivity of the
optical detector shall be sufficient at the measuring wavelength, and its bandwidth shall be
large enough so as not to influence the shape of the pulse.
A.4 Procedure
A.4.1 Calibration
Measure the delay time of the optical source to the launching point (this is the delay time of the
measurement apparatus itself).
A.4.2 Average group index value
On a known length of mechanically measured fibre, the measurement of Δt, gives the average
value, N, of the group index of the fibre.
A.4.3 Length measurement
The length measurement is a time-domain reading on the screen of an oscilloscope (or the
reading of the averaged travelling time on the display of an electronic counter to be corrected
for the calibration value).
NOTE See figure A.3 for an illustration of an important practical improvement for achieving the accuracy of the
measurement, independent of the actual length of the fibre specimen. This uses a dual-channel approach.

– 24 – 60793-1-22 © CEI:2001
IEC  585/01
Figure A.3a – Voie 1: impulsion émise
IEC  586/01
Figure A.3b – Voie 2: impulsion transmise
IEC  587/01
Figure A.3c – Impulsion émise après que la cadence de répétition a été réglée
pour que la deuxième impulsion de la voie 1 soit en coïncidence temporelle
avec l'impulsion transmise de la voie 2
Figure A.3 – Principe de la mesure de la longueur de la fibre

60793-1-22 © IEC:2001 – 25 –
IEC  585/01
Figure A.3a – Channel 1: emitted pulse
IEC  586/01
Figure A.3b – Channel 2: transmitted pulse
IEC  587/01
Figure A.3c – Emitted pulse after adjustment of the repetition rate in such a way that the second pulse
...
