ISO 3282:1976
(Main)Aircraft — Dimensions for single-hole and triple-hole mounting (Class 3) lever-operated manual switches
Aircraft — Dimensions for single-hole and triple-hole mounting (Class 3) lever-operated manual switches

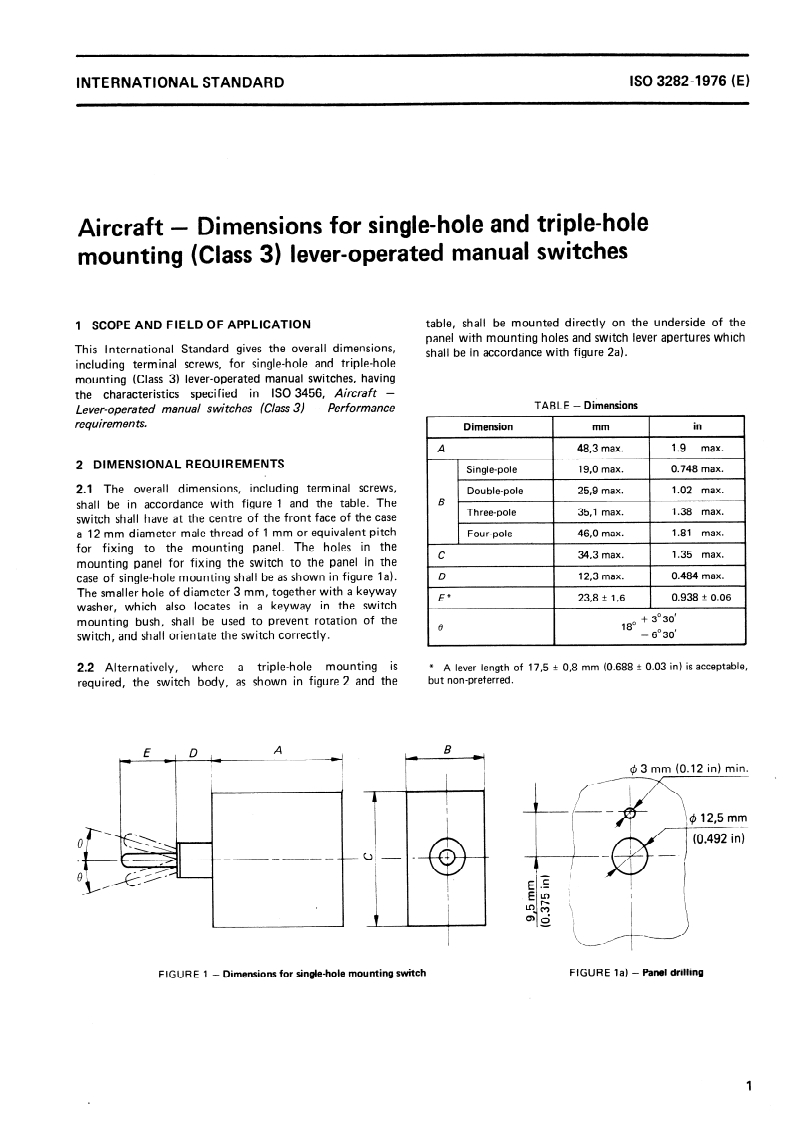

Includes the overall dimensions, including terminal screws for switches, having the characteristics specified in ISO 3456. These dimensions shall be in accordance with figure 1 and the table. The holes in the mounting panel for fixing the switch to the panel in the case of single-hole mounting shall be as shown in figure 1a) and in the case of triple-hole mounting as shown in figure 2.
Aéronefs — Dimensions des interrupteurs à levier à commande manuelle, avec fixation par un ou trois trous (Classe 3)
General Information
Buy Standard
Standards Content (Sample)

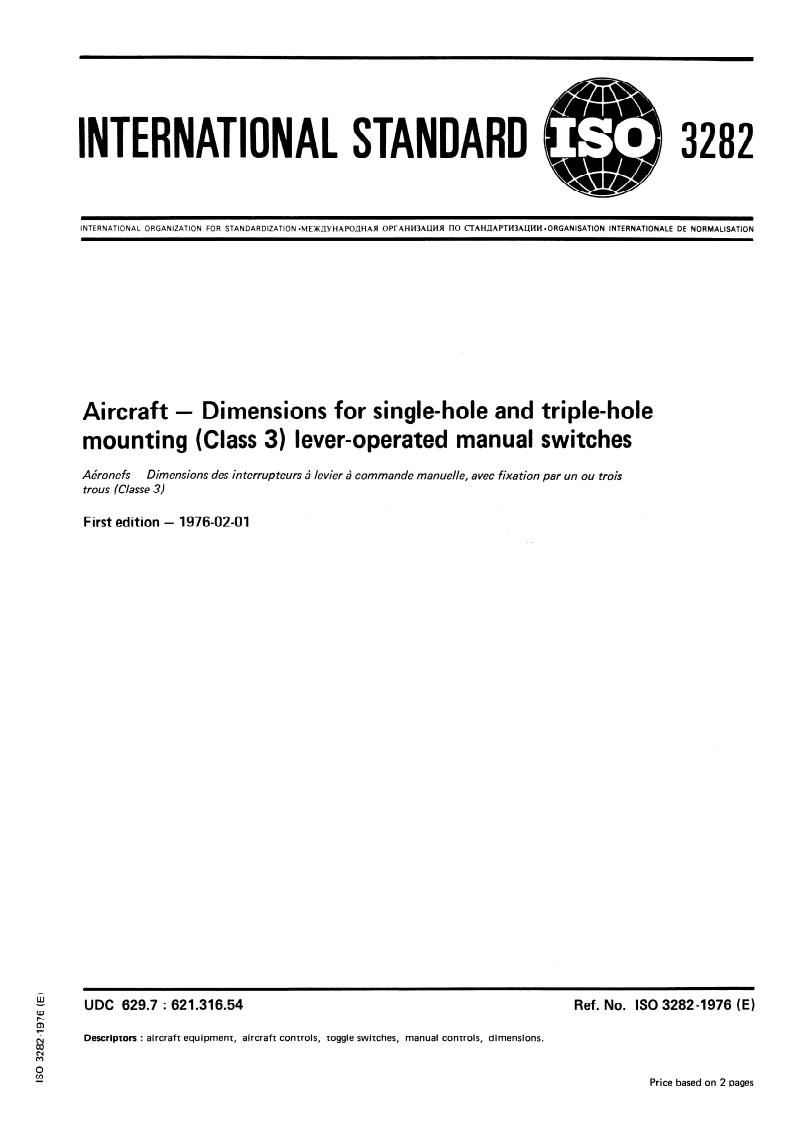

INTERNATIONAL STANDARD
3282
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEXjJYHAPOLIHA(I OPrAHM3AUMJI l-IO CTAHAAPTZ13ALViM*ORGANISATION INTERNATIONALE DE NORMALISATION
Aircraft - Dimensions for Single-hole and triple-hole
mounting (Class 3) lever-operated manual switches
Akronefs - Dimensions des interrupteurs 2 levier ti commande manuelle, avec fixation par un ou trois
trous (Classe 3)
First edition - 1976-02-01
ui
-
UDC 629.7 : 621.316.54 Ref. No. ISO 3282-1976 (E)
Descriptors : aircraft equipment, aircraft controls, toggle switches, manual controls, dimensions.
Price based on 2 pages
---------------------- Page: 1 ----------------------

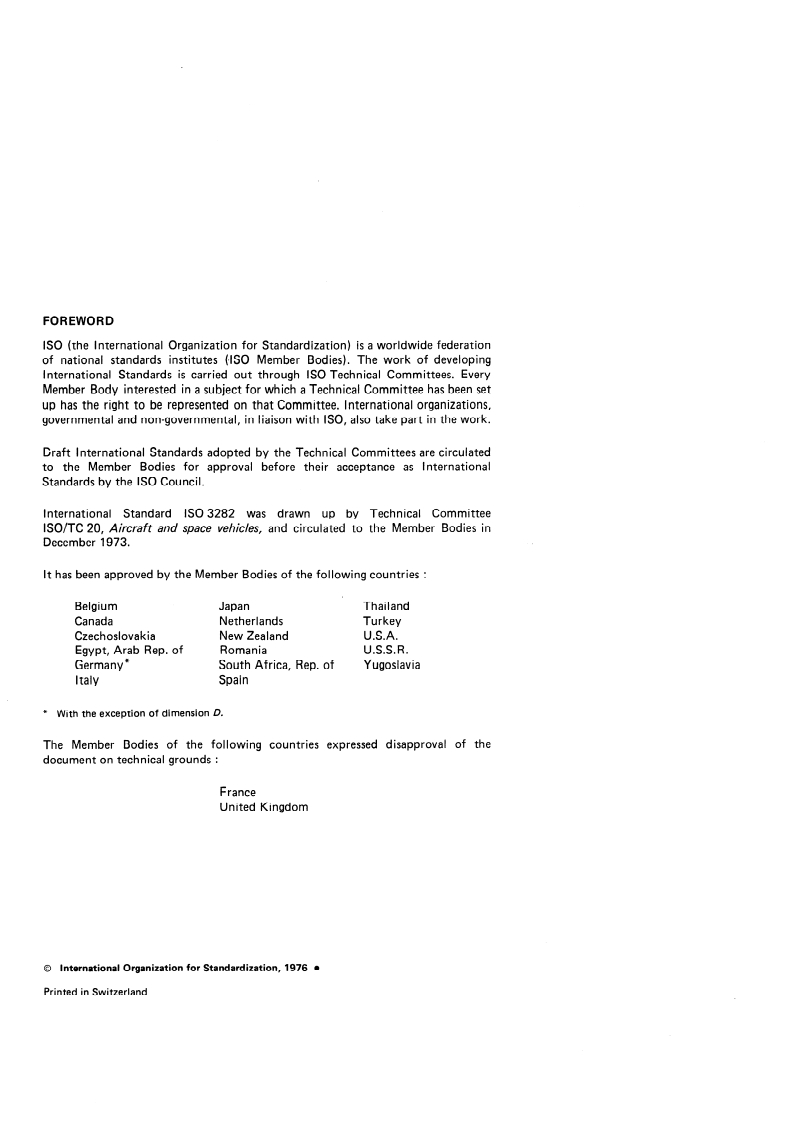

FOREWORD
ISO (the International Organization for Standardization) is a worldwide federation
of national Standards institutes (ISO Member Bodies). The work of developing
International Standards is carried out through ISO Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Graft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the ISO Council.
International Standard ISO 3282 was drawn up by Technical Committee
ISO/TC 20, Aircraft and space vehicles, and circulated to the Member Bodies in
December 1973.
lt has been approved by the Member Bodies of the following countries :
Belgium Japan Thailand
Canada Netherlands Turkey
Czechoslovakia New Zealand U.S.A.
Egypt, Arab Rep. of Romania U.S.S.R.
Germany” South Africa, Rep. of Yugoslavia
I taly Spain
* With the exception of dimension 0.
The Member Bodies of the following countries expressed disapproval of the
document on technical grounds :
France
United Kingdom
0 International Organkation for Standardization, 1976 l
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD ISO 3282-1976 (E)
Aircraft - Dimensions for S
...

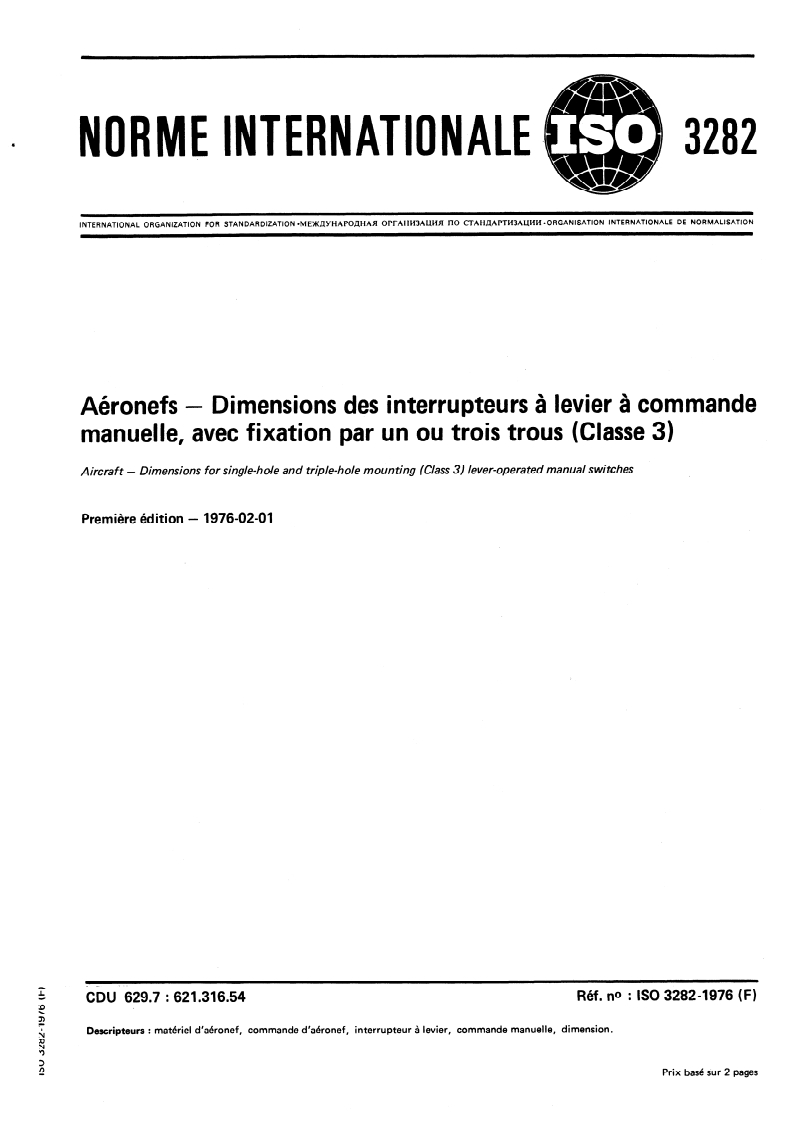

NORME INTERNATIONALE.
3282
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXjllYHAPOAHAW OPrAHM3ALWl l-I0 CTAH~APTM3A~MW~ORGANISATION INTERNATIONALE DE NORMALISATION
Aéronefs - Dimensions des interrupteurs à levier à commande
manuelle, avec fixation par un ou trois trous (Classe 3)
Dimensions for single-hde and triple-hole mounting (Glass 3) lever-operated manual switches
Aircraft -
Première édition - 1976-02-01
&lJ 629.7 : 621.316.54 Réf. no : ISO 3282-1976 (F)
Descripteurs : matériel d’aéronef, commande d’aéronef, interrupteur à levier, commande manuelle, dimension.
Prix basé sur 2 pages
---------------------- Page: 1 ----------------------

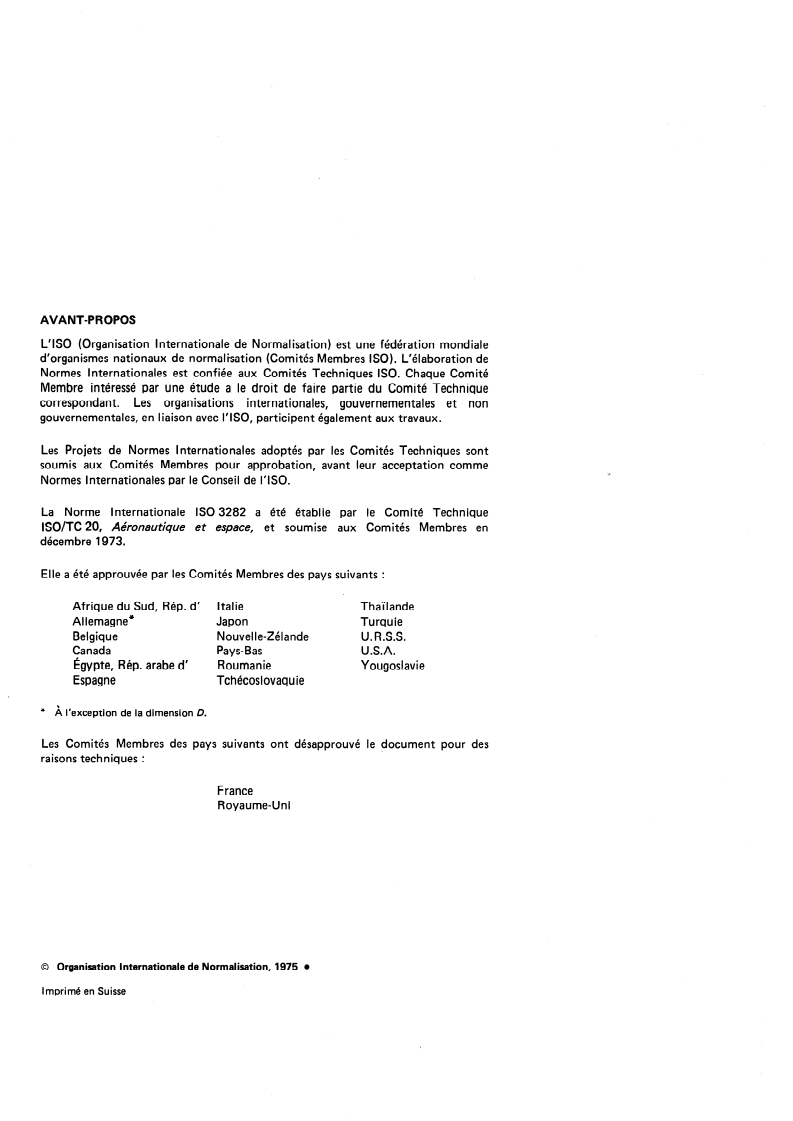

AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres 60). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
La Norme Internationale ISO 3282 a été établie par le Comité Technique
lSO/TC 20, Aéronautique et espace, et soumise aux Comités Membres en
décembre 1973.
Elle a été approuvée par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d’ Italie Thaïlande
Allemagne* Japon Turquie
Belgique Nouvelle-Zélande U.R.S.S.
Canada Pays-Bas U.S.A.
Égypte, Rép. arabe d’ Roumanie Yougoslavie
Espagne Tchécoslovaquie
* À l’exception de la dimension D.
res des pays suivants ont dé
Les Comités Memb lsapprouvé le document pour des
raisons techniques :
France
Royaume-Uni
0 Organisation Internationale de Normalisation, 1975 l
I mprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 3282-1976 (F)
NORME INTERNATIONALE
Aéronefs - Dimensions des interrupteurs à levier à commande
ou trois trous (Classe 3)
manuelle, avec fixation par un

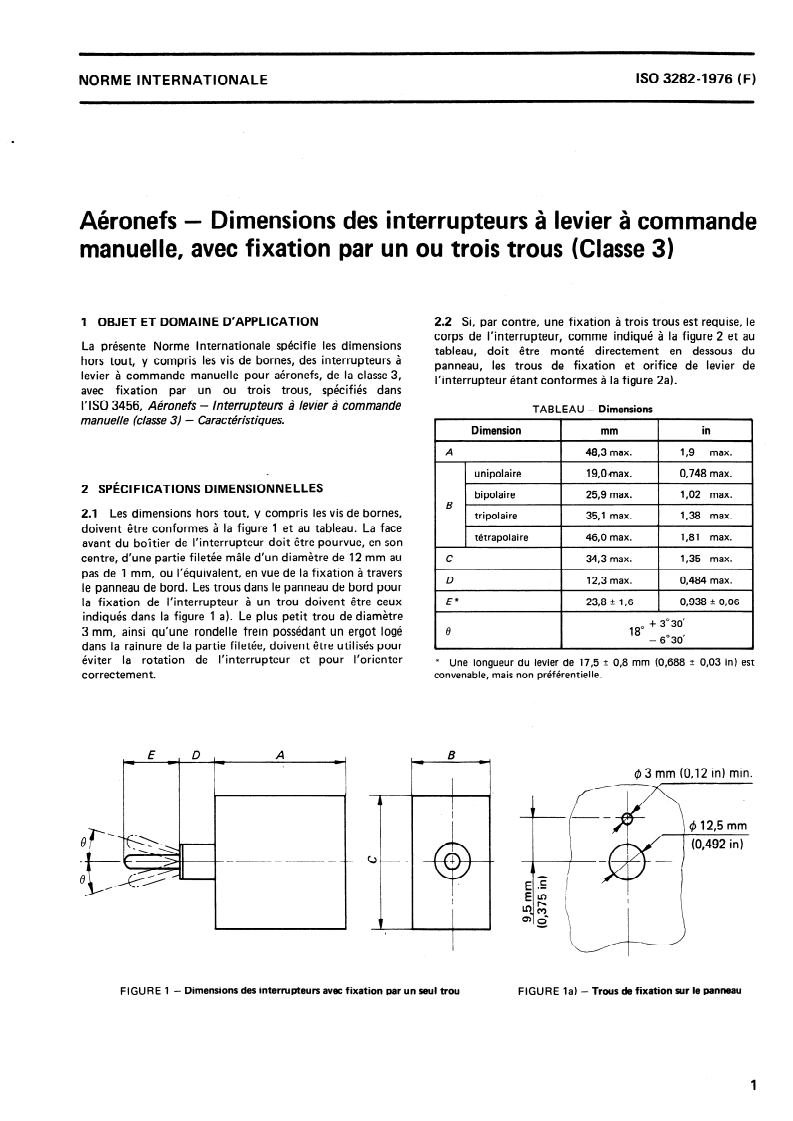

2.2 Si, par contre, une f
...
NORME INTERNATIONALE.
3282
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXjllYHAPOAHAW OPrAHM3ALWl l-I0 CTAH~APTM3A~MW~ORGANISATION INTERNATIONALE DE NORMALISATION
Aéronefs - Dimensions des interrupteurs à levier à commande
manuelle, avec fixation par un ou trois trous (Classe 3)
Dimensions for single-hde and triple-hole mounting (Glass 3) lever-operated manual switches
Aircraft -
Première édition - 1976-02-01
&lJ 629.7 : 621.316.54 Réf. no : ISO 3282-1976 (F)
Descripteurs : matériel d’aéronef, commande d’aéronef, interrupteur à levier, commande manuelle, dimension.
Prix basé sur 2 pages
---------------------- Page: 1 ----------------------
AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres 60). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
La Norme Internationale ISO 3282 a été établie par le Comité Technique
lSO/TC 20, Aéronautique et espace, et soumise aux Comités Membres en
décembre 1973.
Elle a été approuvée par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d’ Italie Thaïlande
Allemagne* Japon Turquie
Belgique Nouvelle-Zélande U.R.S.S.
Canada Pays-Bas U.S.A.
Égypte, Rép. arabe d’ Roumanie Yougoslavie
Espagne Tchécoslovaquie
* À l’exception de la dimension D.
res des pays suivants ont dé
Les Comités Memb lsapprouvé le document pour des
raisons techniques :
France
Royaume-Uni
0 Organisation Internationale de Normalisation, 1975 l
I mprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 3282-1976 (F)
NORME INTERNATIONALE
Aéronefs - Dimensions des interrupteurs à levier à commande
ou trois trous (Classe 3)
manuelle, avec fixation par un
2.2 Si, par contre, une f
...
