Standards Content (Sample)

INTERNATIONAL
ISO
STANDARD
2901
Second edition
1993-10-15

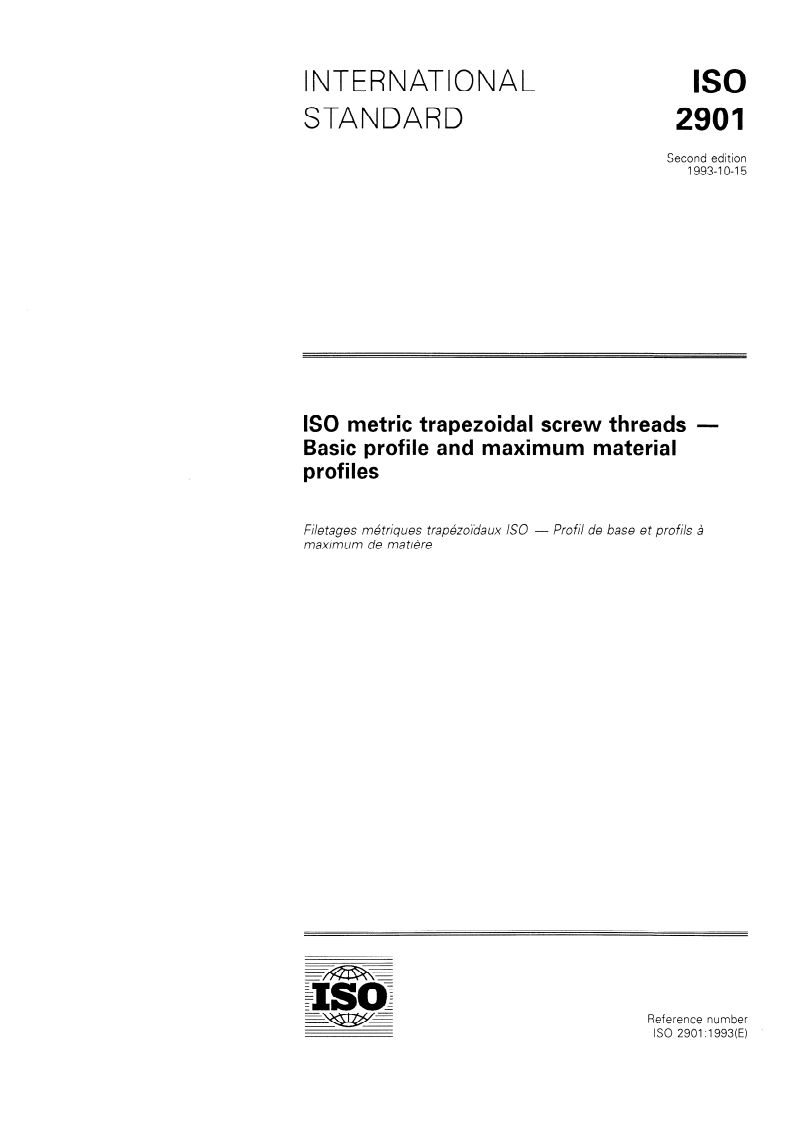

ISO metric trapezoidal screw threads -
Basic Profile and maximum material
profiles
Filetages mktriques trapezoidaux ISO - Profil de base et profils 2
maximum de ma ti&e
Reference number
ISO 2901:1993(E) ~

---------------------- Page: 1 ----------------------
ISO 2901:1993(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 2901 was prepared by Technical Committee
lSO/TC 1, Screw threads.
the first edition
This second edition cancels and replaces
igures 2 and 3 of which have been technically revised.
(ISO 2901:1977), f
0 ISO 1993
All rights reserved. No part of this publication may be reproduced or utilized in any form or
or mechanlca/, rnciudlng photocopylng and mlcrofilm, withou! per-
by any me ans, elec-rronic
mlssion In writing from th e publisher.
international Organlzation for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
ii

---------------------- Page: 2 ----------------------

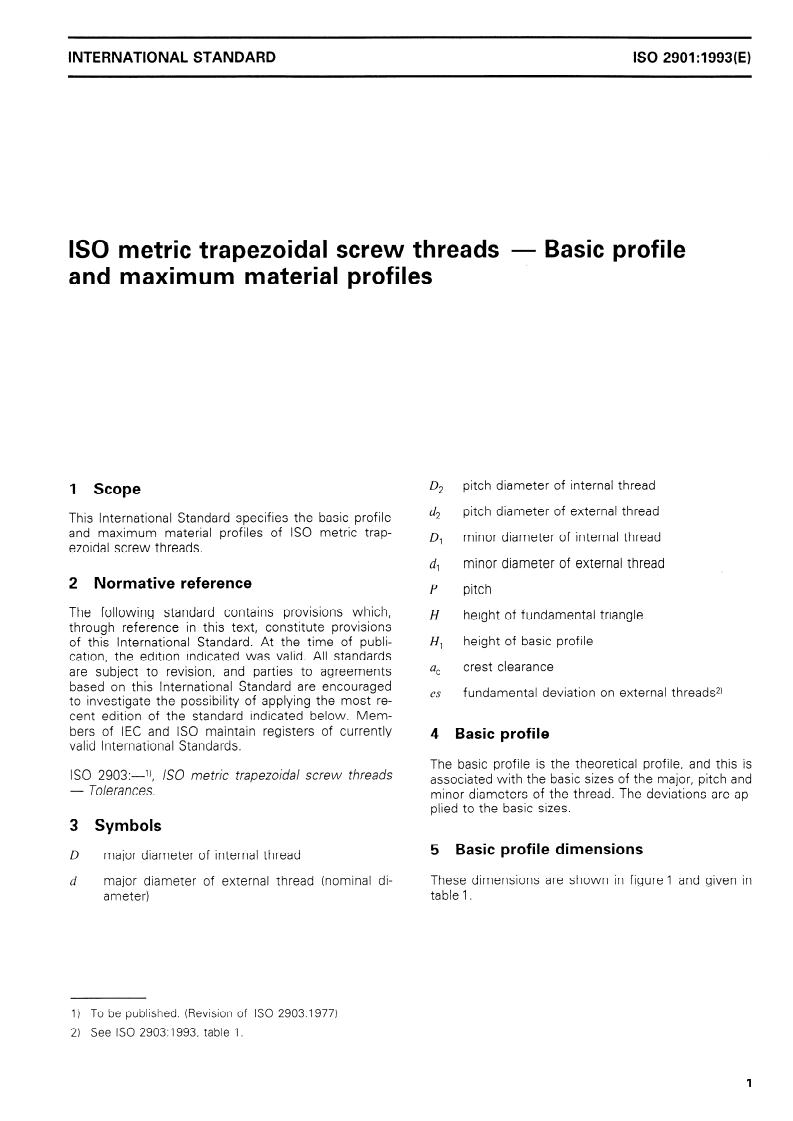

INTERNATIONAL STANDARD ISO 2901:1993(E)
ISO metric trapezoidal screw threads - Basic Profile
and maximum material profiles
pitch diameter of internal thread
D2
1 Scope
pitch diameter of external thread
d2
This International Standard specifies the basic Profile
and maximum material profiles of ISO metric trap-
minor diameter of internal thread
Dl
ezoidal screw threads.
minor diameter of external thread
4
2 Normative reference
P pitch
The following Standard contains provisions which,
H height of fundamental triangle
through reference in this text, constitute provisions
height of basic Profile
of this International Standard. At the time of publi-
Hl
cation, the edition indicated was valid. All Standards
crest clearance
“C
are subject to revision, and Parties to agreements
based on this International Standard are encouraged
es fundamental deviation on external threads*)
to investigate the possibility of applying the most re-
cent edition of the Standard indicated below. Mem-
bers of IEC and ISO maintain registers of currently
4 Basic Profile
valid International Standards.
The basic Profile is the theoretical Profile, and this is
ISO 2903: -l) ISO metrk trapezoidal screw threads
associated with the basic sizes of the major, pitch and
- Tolerantes:
minor diameters of the thread. The deviations are ap-
plied to the basic sizes.
3 Symbols
5 Basic Profile dimensions
D major diameter of internal thread
d major diameter of external thread (nominal di- These dimensions are shown in figure 1 and given in
ameter) table 1.
1) To be published. (Revision of ISO 2903:19771
2) See ISO 2903:1993, table 1.

---------------------- P
...

SLOVENSKI STANDARD
SIST ISO 2901:1998
01-oktober-1998
0HWUVNLWUDSH]QLQDYRM,622VQRYQLSURILOLQSURILO]QDMYHþPDWHULDOD
ISO metric trapezoidal screw threads -- Basic profile and maximum material profiles
Filetages métriques trapézoïdaux ISO -- Profil de base et profils à maximum de matière
Ta slovenski standard je istoveten z: ISO 2901:1993
ICS:
21.040.10 Metrski navoji Metric screw threads
SIST ISO 2901:1998 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 2901:1998

---------------------- Page: 2 ----------------------

SIST ISO 2901:1998
INTERNATIONAL
ISO
STANDARD
2901
Second edition
1993-10-15
ISO metric trapezoidal screw threads -
Basic Profile and maximum material
profiles
Filetages mktriques trapezoidaux ISO - Profil de base et profils 2
maximum de ma ti&e
Reference number
ISO 2901:1993(E) ~

---------------------- Page: 3 ----------------------

SIST ISO 2901:1998
ISO 2901:1993(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 2901 was prepared by Technical Committee
lSO/TC 1, Screw threads.
the first edition
This second edition cancels and replaces
igures 2 and 3 of which have been technically revised.
(ISO 2901:1977), f
0 ISO 1993
All rights reserved. No part of this publication may be reproduced or utilized in any form or
or mechanlca/, rnciudlng photocopylng and mlcrofilm, withou! per-
by any me ans, elec-rronic
mlssion In writing from th e publisher.
international Organlzation for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
ii

---------------------- Page: 4 ----------------------

SIST ISO 2901:1998
INTERNATIONAL STANDARD ISO 2901:1993(E)
ISO metric trapezoidal screw threads - Basic Profile
and maximum material profiles
pitch diameter of internal thread
D2
1 Scope
pitch diameter of external thread
d2
This International Standard specifies the basic Profile
and maximum material profiles of ISO metric trap-
minor diameter of internal thread
Dl
ezoidal screw threads.
minor diameter of external thread
4
2 Normative reference
P pitch
The following Standard contains provisions which,
H height of fundamental triangle
through reference in this text, constitute provisions
height of basic Profile
of this International Standard. At the time of publi-
Hl
cation, the edition indicated was valid. All Standards
crest clearance
“C
are subject to revision, and Parties to agreements
based on this International Standard are encouraged
es fundamental deviation on external threads*)
to investigate the possibility of applying the most re-
cent edition of the Standard indicated below. Mem-
bers of IEC and ISO maintain registers of currently
4 Basic Profile
valid International Standards.
The basic Profile is the theoretical Profile, and this is
ISO 2903: -l) ISO metrk trapezoidal screw threads
associated with the basic sizes
...

NORME
Iso
INTERNATIONALE
2901
Deuxième édition
1993-10-15

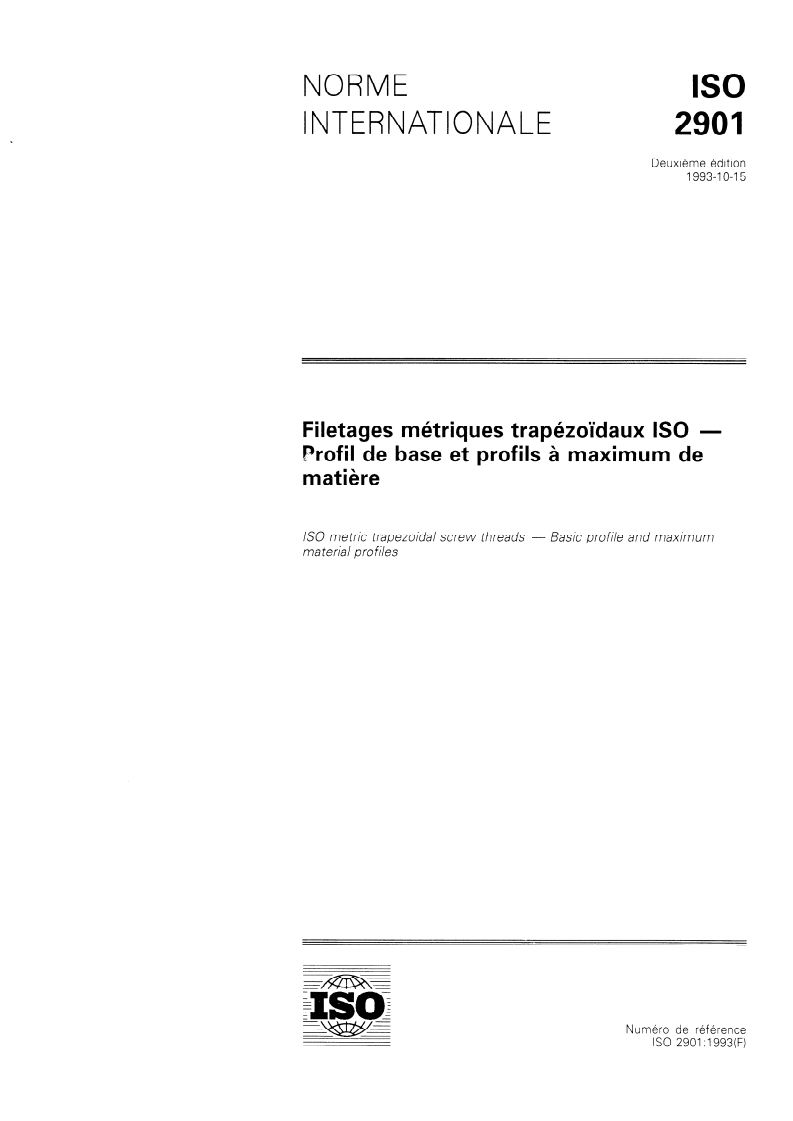

Filetages métriques trapézoïdaux ISO -
Profil de base et profils à maximum de
matière
/SO metric trapezoidal screw threads - Basic profile and maximum
ma terial profiles
Numéro de référence
ISO 2901 :1993(F)

---------------------- Page: 1 ----------------------
ISO 2901:1993(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. LIS0 colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 2901 a été élaborée par ie comité technique
lSO/TC 1, Filetages.
Cette deuxième édition annule et remplace la première édition
(ISO 2901:1977), dont les figures 2 et 3 ont fait l’objet d’une révision
technique.
0 KO 1993
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procedé, électronique ou mécanique,
y compns la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------

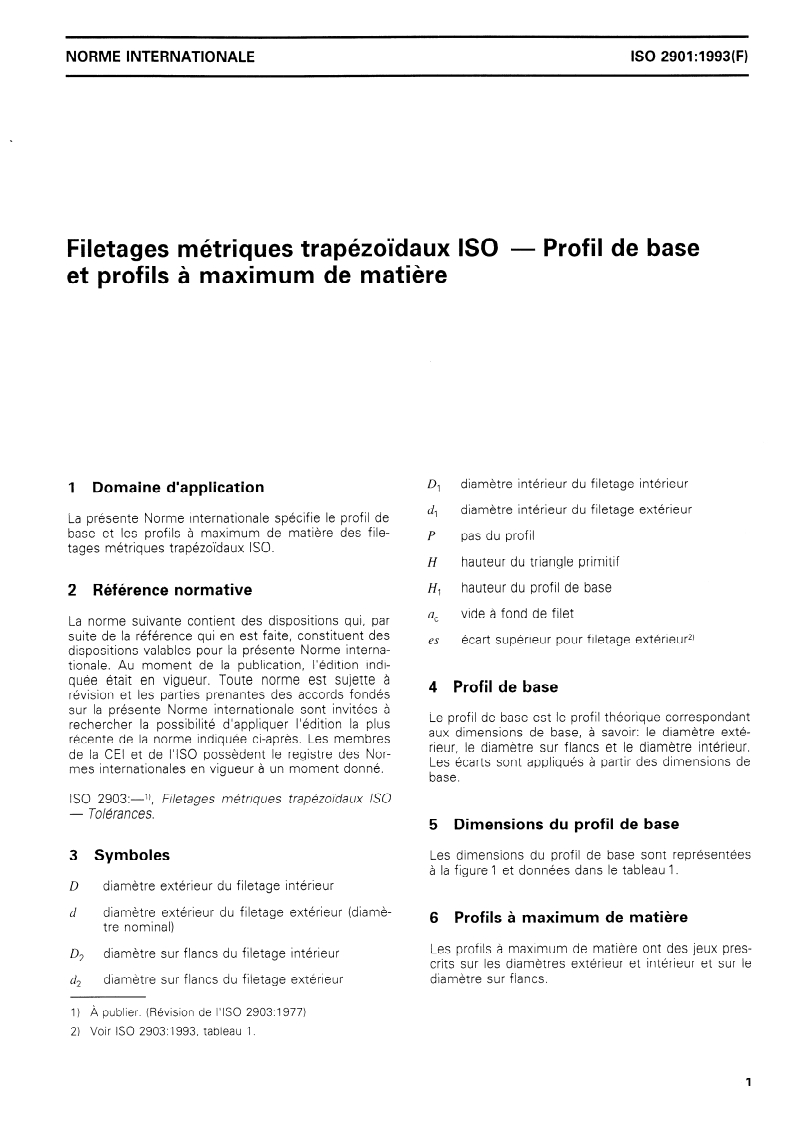

NORME INTERNATIONALE ISO 2901:1993(F)
Filetages métriques trapézoïdaux ISO - Profil de base
et profils à maximum de matière
diamètre intérieur du filetage intérieur
1 Domaine d’application 4
diamètre intérieur du filetage extérieur
4
La présente Norme internationale spécifie le profil de
base et les profils à maximum de matière des file-
P pas du profil
tages métriques trapézoïdaux ISO.
H hauteur du triangle primitif
hauteur du profil de base
2 Référence normative 4
vide à fond de filet
a,
La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des
es écart supérieur pour filetage extérieur*)
dispositions valables pour la présente Norme interna-
tionale. Au moment de la publication, l’édition indi-
quée était en vigueur. Toute norme est sujette à
4 Profil de base
révision et les parties prenantes des accords fondés
sur la présente Norme internationale sont invitées à
Le profil de base est le profil théorique correspondant
rechercher la possibilité d’appliquer l’édition la plus
aux dimensions de base, à savoir: le diamètre exté-
récente de la norme indiquée ci-après. Les membres
rieur, le diamètre sur flancs et le diamètre intérieur.
de la CEI et de I’ISO possèdent le registre des Nor-
Les écarts sont appliqués à partir des dimensions de
mes internationales en vigueur à un moment donné.
base.
ISO 2903: -l) File tages métriques trapézoi’daux /SO
- Tolérances:
5 Dimensions du profil de base
Les dimensions du profil de base sont représentées
3 Symboles
à la figure 1 et données dans le tableau 1.
D diamètre extérieur du filetage intérieur
d diamètre extérieur du filetage extérieur (diamè-
6 Profils à maximum de matière
tre nominal)
Les profils à maximum de matière ont des jeux
...

NORME
Iso
INTERNATIONALE
2901
Deuxième édition
1993-10-15
Filetages métriques trapézoïdaux ISO -
Profil de base et profils à maximum de
matière
/SO metric trapezoidal screw threads - Basic profile and maximum
ma terial profiles
Numéro de référence
ISO 2901 :1993(F)

---------------------- Page: 1 ----------------------
ISO 2901:1993(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. LIS0 colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 2901 a été élaborée par ie comité technique
lSO/TC 1, Filetages.
Cette deuxième édition annule et remplace la première édition
(ISO 2901:1977), dont les figures 2 et 3 ont fait l’objet d’une révision
technique.
0 KO 1993
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procedé, électronique ou mécanique,
y compns la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 2901:1993(F)
Filetages métriques trapézoïdaux ISO - Profil de base
et profils à maximum de matière
diamètre intérieur du filetage intérieur
1 Domaine d’application 4
diamètre intérieur du filetage extérieur
4
La présente Norme internationale spécifie le profil de
base et les profils à maximum de matière des file-
P pas du profil
tages métriques trapézoïdaux ISO.
H hauteur du triangle primitif
hauteur du profil de base
2 Référence normative 4
vide à fond de filet
a,
La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des
es écart supérieur pour filetage extérieur*)
dispositions valables pour la présente Norme interna-
tionale. Au moment de la publication, l’édition indi-
quée était en vigueur. Toute norme est sujette à
4 Profil de base
révision et les parties prenantes des accords fondés
sur la présente Norme internationale sont invitées à
Le profil de base est le profil théorique correspondant
rechercher la possibilité d’appliquer l’édition la plus
aux dimensions de base, à savoir: le diamètre exté-
récente de la norme indiquée ci-après. Les membres
rieur, le diamètre sur flancs et le diamètre intérieur.
de la CEI et de I’ISO possèdent le registre des Nor-
Les écarts sont appliqués à partir des dimensions de
mes internationales en vigueur à un moment donné.
base.
ISO 2903: -l) File tages métriques trapézoi’daux /SO
- Tolérances:
5 Dimensions du profil de base
Les dimensions du profil de base sont représentées
3 Symboles
à la figure 1 et données dans le tableau 1.
D diamètre extérieur du filetage intérieur
diamètre extérieur du filetage extérieur (diamè-
d
6 Profils à maximum de matière
tre nominal)
Les profils à maximum de matière ont des jeux pres-
diamètre sur flancs du filetage in
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
