ISO 28343:2010

Rubber compounding ingredients — Process oils — Determination of glass transition temperature by DSC

ISO 28343:2010 specifies a method for the determination, by differential scanning calorimetry (DSC), of the glass transition temperature, Tg, of process oils used in rubber compounding.

Ingrédients de mélange du caoutchouc — Huiles de mise en oeuvre — Détermination de la température de transition vitreuse par DSC

L'ISO 28343:2010 spécifie une méthode de détermination, par analyse calorimétrique différentielle (DSC), de la température de transition vitreuse, Tg, des huiles de mise en œuvre utilisées dans le mélange de caoutchouc.

General Information

• Status: Published
• Publication Date: 23-Aug-2010
• ICS: 83.040.20 - Rubber compounding ingredients
• Technical Committee: ISO/TC 45/SC 3 - Raw materials (including latex) for use in the rubber industry
• Drafting Committee: ISO/TC 45/SC 3 - Raw materials (including latex) for use in the rubber industry
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 08-Jun-2020

Standards Content (Sample)

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 28343
Первое издание
2010-09-01



Ингредиенты резиновой смеси.
Технологические масла. Определение
температуры стеклования с
применением DSC
Rubber compounding ingredients — Process oils — Determination of
glass transition temperature by DSC




Ответственность за подготовку русской версии несѐт GOST R
(Российская Федерация) в соответствии со статьѐй 18.1 Устава ISO

Ссылочный номер

ISO 28343:2010(R)
©
ISO 2010

---------------------- Page: 1 ----------------------
ISO 28343:2010(R)

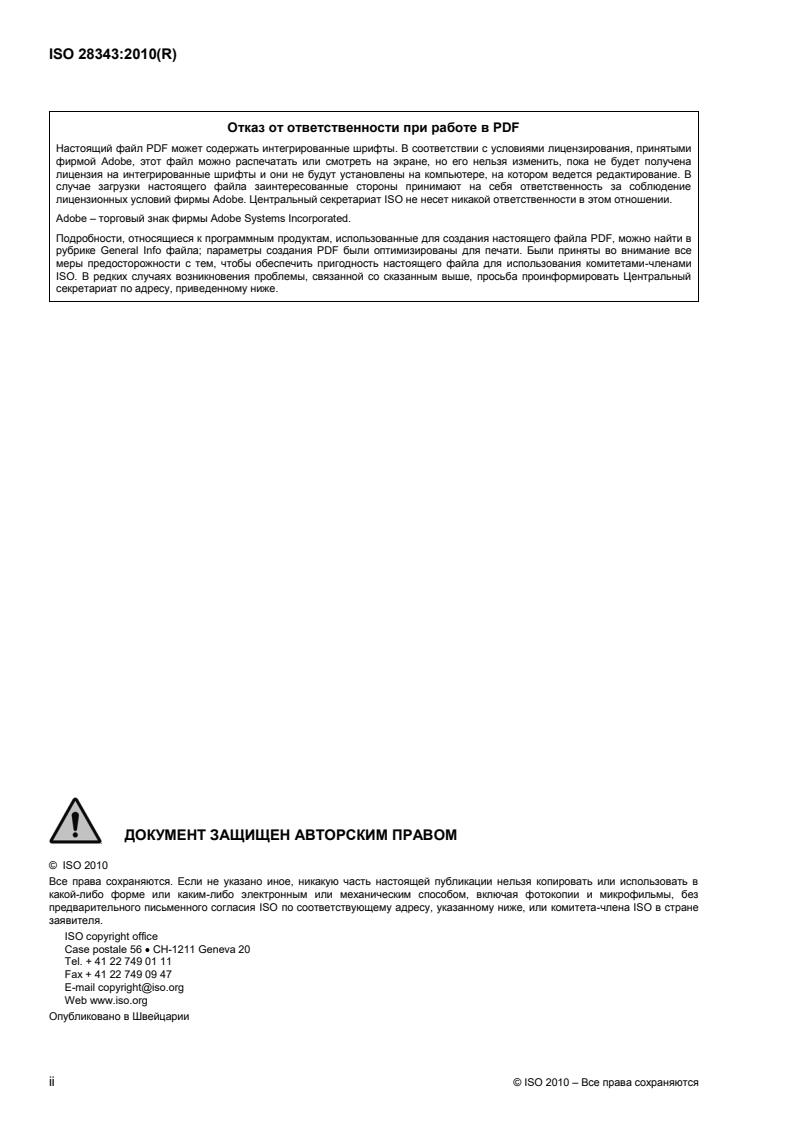

Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на интегрированные шрифты и они не будут установлены на компьютере, на котором ведется редактирование. В
случае загрузки настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение
лицензионных условий фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe – торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованные для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.


ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ


© ISO 2010
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO по соответствующему адресу, указанному ниже, или комитета-члена ISO в стране
заявителя.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Опубликовано в Швейцарии

ii © ISO 2010 – Все права сохраняются

---------------------- Page: 2 ----------------------
ISO 28343:2010(R)
Содержание Страница
Предисловие. iv
1 Область применения . 1
2 Нормативные ссылки . 1
3 Термины и определения . 1
4 Реактивы и материалы . 2
5 Аппаратура . 2
6 Условия хранения и лабораторные условия . 2
7 Калибровка . 2
8 Отбор проб . 3
9 Методика . 3
10 Выражение результатов . 4
11 Протокол испытания . 4
Приложение A (информативное) Определение температуры T по точке перегиба. 5
g
Приложение B (информативное) Параметры прецизионности . 7
Библиография . 8

© ISO 2010 – Все права сохраняются iii

---------------------- Page: 3 ----------------------
ISO 28343:2010(R)

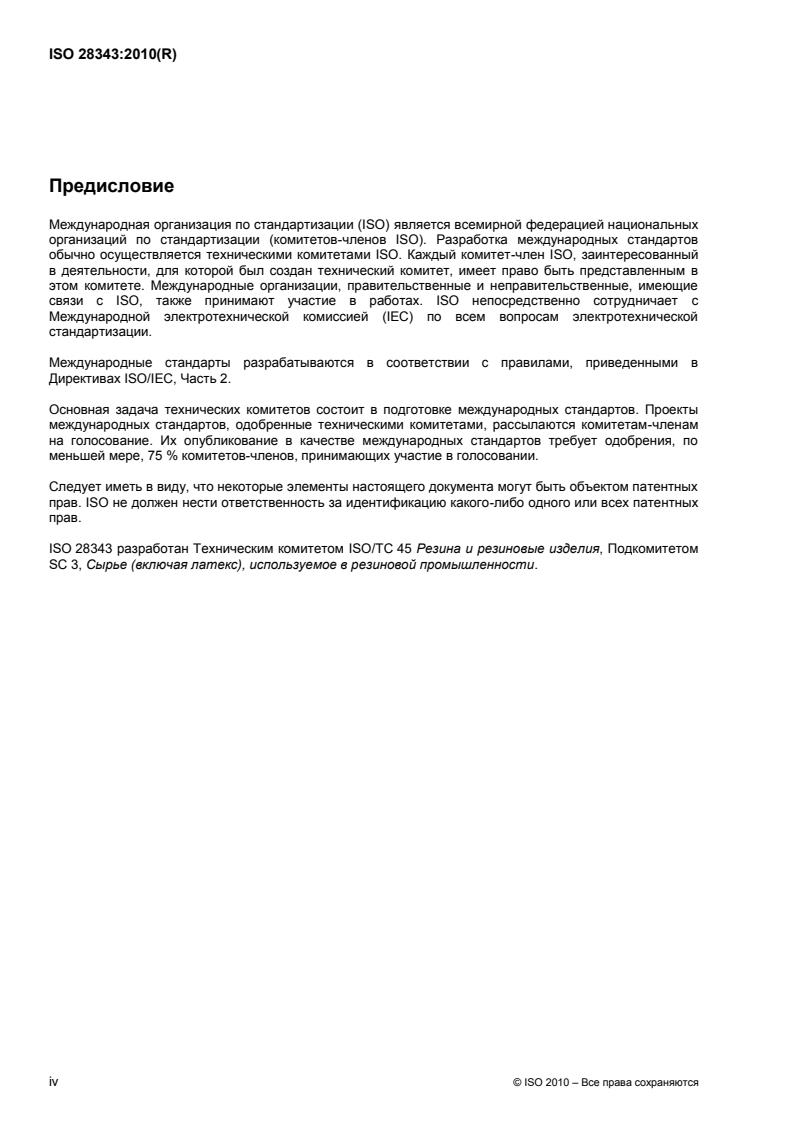

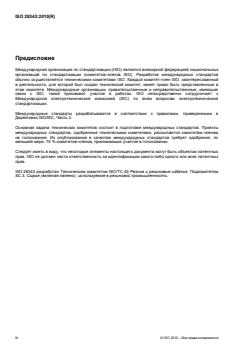

Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член ISO, заинтересованный
в деятельности, для которой был создан технический комитет, имеет право быть представленным в
этом комитете. Международные организации, правительственные и неправительственные, имеющие
связи с ISO, также принимают участие в работах. ISO непосредственно сотрудничает с
Международной электротехнической комиссией (IEC) по всем вопросам электротехнической
стандартизации.
Международные стандарты разрабатываются в соответствии с правилами, приведенными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов состоит в подготовке международных стандартов. Проекты
международных стандартов, одобренные техническими комитетами, рассылаются комитетам-членам
на голосование. Их опубликование в качестве международных стандартов требует одобрения, по
меньшей мере, 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы настоящего документа могут быть объектом патентных
прав. ISO не должен нести ответственность за идентификацию какого-либо одного или всех патентных
прав.
ISO 28343 разработан Техническим комитетом ISO/TC 45 Резина и резиновые изделия, Подкомитетом
SC 3, Сырье (включая латекс), используемое в резиновой промышленности.
iv © ISO 2010 – Все права сохраняются

---------------------- Page: 4 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 28343:2010(R)

Ингредиенты резиновой смеси. Технологические масла.
Определение температуры стеклования с применением
DSC
ПРЕДОСТЕРЕЖЕНИЕ — Лица, использующие настоящий документ, следует ознакомиться с
обычной лабораторной практикой. В этом стандарте не ставится цель решить все проблемы
безопасности, связанные с его применением. Пользователь этого стандарта сам несет
ответственность за принятие мер по безопасности и охране здоровья, а также за обеспечение
соответствия положениям любых национальных регламентов.
1 Область применения
Настоящий международный стандарт устанавливает метод определения температуры стеклования, T ,
g
технологических масел, используемых при приготовлении резиновой смеси, методом
дифференциальной сканирующей калориметрии (DSC).
ПРИМЕЧАНИЕ Такие же масла используют в качестве масел для наполнения синтетических каучуков.
2 Нормативные ссылки
Следующие ссылочные нормативные документы являются обязательными при применении данного
документа. Для жестких ссылок применяется только цитированное издание документа. Для плавающих
ссылок необходимо использовать самое последнее издание нормативного ссылочного документа
(включая любые изменения).
ISO 1382, Каучук. Словарь
ISO 3170, Нефтепродукты жидкие. Ручной отбор проб
ISO 11357-1:2009, Пластмассы. Дифференциальная сканирующая калориметрия (DSC). Часть 1.
Общие принципы
3 Термины и определения
Применительно к этому документу используют термины и определения, приведенные в ISO 1382 и
ISO 11357-1.
3.1
T
g
температура стеклования
glass transition temperature
приблизительная средняя точка температурного интервала, в пределах которого происходит переход в
стеклообразное состояние
ПРИМЕЧАНИЕ Применительно к настоящему международному стандарту температура стеклования
определяется как точка перегиба кривой DSC. Точка перегиба соответствует рассчитанному максимуму кривой
первой производной.
© ISO 2010 – Все права сохраняются 1

---------------------- Page: 5 ----------------------
ISO 28343:2010(R)
4 Реактивы и материалы
4.1 Сухой газообразный гелий, чистота 99,999 % или в соответствии с инструкциями
производителя дифференциального сканирующего калориметра.
4.2 В случае отсутствия гелия используют сухой газообразный азот (чистота 99,999 % или в
соответствии с инструкциями производителя дифференциального сканирующего калориметра).
5 Аппаратура
5.1 Дифференциальный сканирующий калориметр, оборудованный системой охлаждения
жидким азотом для достижения температуры приблизительно 150 °C.
Можно использовать два типа прибора:
1)
анализатор “теплового потока” , в котором повышают или понижают температуру пробы для
испытания и контролируют изменение теплового потока, выделяемого или получаемого п
...

INTERNATIONAL ISO
STANDARD 28343
First edition
2010-09-01


Rubber compounding ingredients —
Process oils — Determination of glass
transition temperature by DSC
Ingrédients de mélange du caoutchouc — Huiles de mise en œuvre —
Détermination de la température de transition vitreuse par DSC





Reference number
ISO 28343:2010(E)
©
ISO 2010

---------------------- Page: 1 ----------------------
ISO 28343:2010(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2010 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 28343:2010(E)
Contents Page
Foreword .iv
1 Scope.1
2 Normative references.1
3 Terms and definitions .1
4 Reagents and materials .1
5 Apparatus.2
6 Storage and laboratory conditions.2
7 Calibration.2
8 Sampling.2
9 Procedure.3
10 Expression of results.3
11 Test report.4
Annex A (informative) Determination of T from the point of inflection.5
g
Annex B (informative) Precision data .7
Bibliography.8

© ISO 2010 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 28343:2010(E)

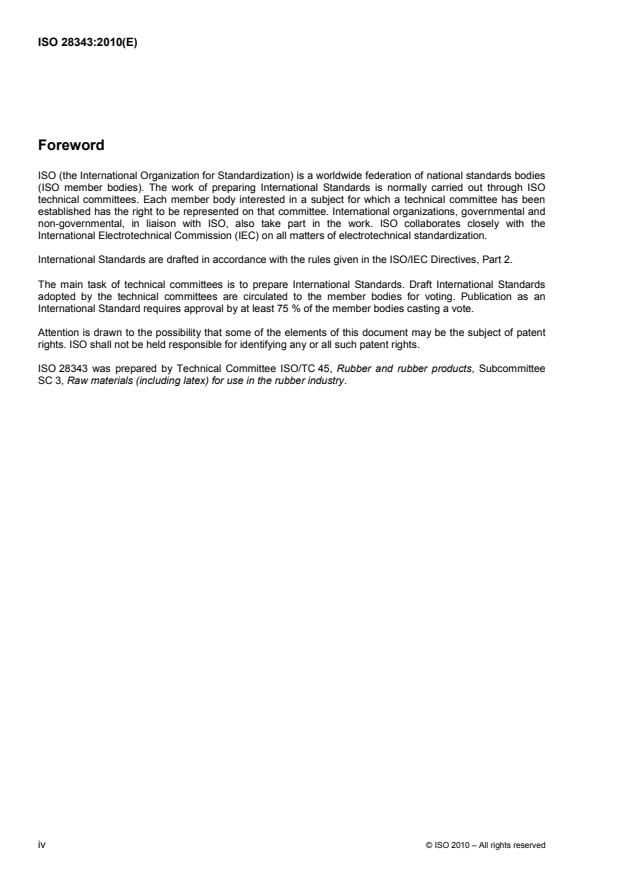

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 28343 was prepared by Technical Committee ISO/TC 45, Rubber and rubber products, Subcommittee
SC 3, Raw materials (including latex) for use in the rubber industry.

iv © ISO 2010 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 28343:2010(E)

Rubber compounding ingredients — Process oils —
Determination of glass transition temperature by DSC
WARNING — Persons using this International Standard should be familiar with normal laboratory
practice. This standard does not purport to address all of the safety problems, if any, associated with
its use. It is the responsibility of the user to establish appropriate safety and health practices and to
ensure compliance with any national regulatory conditions.
1 Scope
This International Standard specifies a method for the determination, by differential scanning calorimetry
(DSC), of the glass transition temperature, T , of process oils used in rubber compounding.
g
NOTE The same oils are used as extender oils for synthetic rubbers.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1382, Rubber — Vocabulary
ISO 3170, Petroleum liquids — Manual sampling
ISO 11357-1:2009, Plastics — Differential scanning calorimetry (DSC) — Part 1: General principles
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 1382 and ISO 11357-1 and the
following apply.
3.1
T
g
glass transition temperature
approximate midpoint of the temperature range over which the glass transition takes place
NOTE For the purposes of this International Standard, the glass transition temperature is defined as the point of
inflection of the DSC curve. The point of inflection corresponds to the calculated maximum of the first-derivative curve.
4 Reagents and materials
4.1 Dry helium gas, purity >99,999 % or in accordance with the differential scanning calorimeter
manufacturer's instructions.
4.2 If helium is not available, use dry nitrogen gas (purity >99,999 % or in accordance with the differential
scanning calorimeter manufacturer's instructions).
© ISO 2010 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 28343:2010(E)
5 Apparatus
5.1 Differential scanning calorimeter, equipped with a liquid-nitrogen cooling system so that a
temperature of around −150 °C can be attained.
Two types of instrument can be used:
1)
⎯ a “heat-flow” analyser , in which the temperature of the test sample is increased or decreased and the
variation in the flow of heat emitted or received by the sample is monitored;
2)
⎯ a “power-compensation” analyser , in which the temperature of the test sample is increased or
decreased and the energy necessary to keep the sample at the programmed temperature is monitored.
5.2 Sample pans and lids, made of aluminium, with a volume of about 40 µl, suitable for use with the
analyser.
5.3 Suitable press, to seal the pans.
5.4 Analytical balance, accurate to 0,1 mg.
6 Storage and laboratory conditions
Store the oil sample in a suitable ventilated laboratory cupboard.
Prepare the sample pan under an extraction
...

NORME ISO
INTERNATIONALE 28343
Première édition
2010-09-01



Ingrédients de mélange du caoutchouc —
Huiles de mise en œuvre —
Détermination de la température de
transition vitreuse par DSC
Rubber compounding ingredients — Process oils — Determination of
glass transition temperature by DSC





Numéro de référence
ISO 28343:2010(F)
©
ISO 2010

---------------------- Page: 1 ----------------------
ISO 28343:2010(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2010 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 28343:2010(F)
Sommaire Page
Avant-propos .iv
1 Domaine d'application .1
2 Références normatives.1
3 Termes et définitions .1
4 Réactifs et matériaux .2
5 Appareillage .2
6 Conditions de stockage et de laboratoire.2
7 Étalonnage .2
8 Échantillonnage.3
9 Mode opératoire.3
10 Expression des résultats.4
11 Rapport d'essai.4
Annexe A (informative) Détermination de la T à partir du point d'inflexion .5
g
Annexe B (informative) Données de fidélité.7
Bibliographie.8

© ISO 2010 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 28343:2010(F)

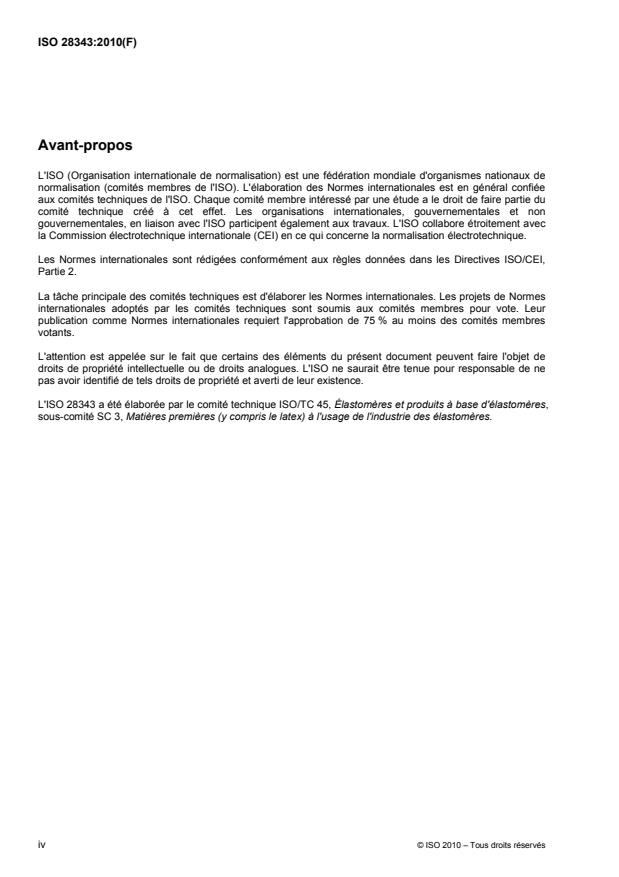

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 28343 a été élaborée par le comité technique ISO/TC 45, Élastomères et produits à base d'élastomères,
sous-comité SC 3, Matières premières (y compris le latex) à l'usage de l'industrie des élastomères.

iv © ISO 2010 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 28343:2010(F)

Ingrédients de mélange du caoutchouc — Huiles de mise en
œuvre — Détermination de la température de transition vitreuse
par DSC
AVERTISSEMENT — Il convient que l'utilisateur de la présente Norme internationale connaisse bien
les pratiques courantes de laboratoire. La présente Norme internationale n'a pas pour but de traiter
tous les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité, et de s'assurer de la
conformité à la réglementation nationale en vigueur.
1 Domaine d'application
La présente Norme internationale spécifie une méthode de détermination, par analyse calorimétrique
différentielle (DSC), de la température de transition vitreuse, T , des huiles de mise en œuvre utilisées dans le
g
mélange de caoutchouc.
NOTE Les mêmes huiles sont utilisées comme huiles de dilution pour les caoutchoucs synthétiques.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 1382, Caoutchouc — Vocabulaire
ISO 3170, Produits pétroliers liquides — Échantillonnage manuel
ISO 11357-1:2009, Plastiques — Analyse calorimétrique différentielle (DSC) — Partie 1: Principes généraux
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 1382 et l'ISO 11357-1
ainsi que les suivants s'appliquent.
3.1
T
g
température de transition vitreuse
point situé approximativement au milieu du domaine de température dans lequel se produit la transition
vitreuse
NOTE Pour les besoins de la présente Norme internationale, la température de transition vitreuse est définie comme
étant le point d'inflexion de la courbe de DSC. Le point d'inflexion correspond au maximum calculé de la première courbe
dérivée.
© ISO 2010 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 28343:2010(F)
4 Réactifs et matériaux
4.1 Hélium sec, pureté > 99,999 % ou conformément aux instructions du fabricant de calorimètres
d'analyse différentielle.
4.2 Si l'on ne dispose par d'hélium, utiliser de l'azote sec (pureté > 99,999 % ou conformément aux
instructions du fabricant de calorimètres d'analyse différentielle).
5 Appareillage
5.1 Calorimètre différentiel à balayage, équipé d'un système de refroidissement à l'azote liquide, de sorte
qu'une température d'environ −150 °C puisse être atteinte.
Deux types d'instruments peuvent être utilisés:
1)
⎯ un analyseur de «flux thermique» , dans lequel la température de l'échantillon pour essai est augmentée
ou diminuée et la variation de flux thermique émis ou reçu par l'échantillon est contrôlée;
2)
⎯ un analyseur à «compensation de puissance» , dans lequel la température de l'échantillon pour essai
est augmentée ou diminuée et l'énergie nécessaire pour conserver l'échantillon à la température
programmée est contrôlée.
5.2 Récipients pour échantillon et couvercles, en aluminium, d'un volume d'environ 40 µl, adaptés à
l'analyseur.
5.3 Presse appropriée, permettant de fermer hermétiquement les récipients.
5.4 Balance analytique, d'une précision de 0,1 mg.
6 Conditions de stockage et de laboratoire
Stocker l'échantillon d'huile dans une armoire de laboratoire correctement ventilée.
Préparer le récipient pour échantillon sou
...
