ISO 7010:2011
(Main)Graphical symbols - Safety colours and safety signs - Registered safety signs
Graphical symbols - Safety colours and safety signs - Registered safety signs
ISO 7010:2011 prescribes safety signs for the purposes of accident prevention, fire protection, health hazard information and emergency evacuation. The shape and colour of each safety sign are according to ISO 3864-1 and the design of the graphical symbols is according to ISO 3864-3. ISO 7010:2011 is applicable to all locations where safety issues related to people need to be addressed. However, it is not applicable to the signalling used for guiding rail, road, river, maritime and air traffic and, in general, to those sectors subject to a regulation which may differ with regard to certain points of ISO 7010:2011 and of the ISO 3864 series. ISO 7010:2011 specifies the safety sign originals that may be scaled for reproduction and application purposes.
Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Signaux de sécurité enregistrés
L'ISO 7010:2011 prescrit les signaux de sécurité à utiliser dans le cadre de la prévention des accidents, de la lutte contre l'incendie, de l'information sur les risques d'atteinte à la santé et de l'évacuation d'urgence. La forme et la couleur de chaque signal de sécurité sont conformes à l'ISO 3864-1 et la conception des symboles graphiques est conforme à l'ISO 3864-3. L'ISO 7010:2011 s'applique dans tous les lieux et secteurs où des questions relatives à la sécurité des personnes sont susceptibles de se poser. Elle n'est toutefois pas applicable à la signalisation utilisée dans le trafic ferroviaire, routier, fluvial, maritime et aérien, ni d'une manière générale, aux secteurs qui sont soumis à une réglementation pouvant différer en certains points de l'ISO 7010:2011 et de l'ISO 3864. L'ISO 7010:2011 spécifie des originaux de signaux de sécurité qui peuvent être réduits ou agrandis pour des besoins de reproduction et d'application.
General Information
- Status
- Withdrawn
- Publication Date
- 26-May-2011
- Withdrawal Date
- 26-May-2011
- Technical Committee
- ISO/TC 145/SC 2 - Safety identification, signs, shapes, symbols and colours
- Current Stage
- 9599 - Withdrawal of International Standard
- Start Date
- 30-Jul-2019
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 01-Jan-2022
- Effective Date
- 01-Jan-2022
- Effective Date
- 18-Dec-2021
- Effective Date
- 11-Dec-2021
- Effective Date
- 11-Dec-2021
- Effective Date
- 04-Dec-2021
- Effective Date
- 27-Nov-2021
- Effective Date
- 26-Nov-2021
- Effective Date
- 26-Nov-2021
- Effective Date
- 04-Sep-2021
- Effective Date
- 14-Aug-2021
- Effective Date
- 31-Jul-2021
- Effective Date
- 08-May-2020
- Effective Date
- 25-Apr-2020
- Effective Date
- 25-Apr-2020
ISO 7010:2011 - Graphical symbols -- Safety colours and safety signs -- Registered safety signs
ISO 7010:2011 - Symboles graphiques -- Couleurs de sécurité et signaux de sécurité -- Signaux de sécurité enregistrés
Frequently Asked Questions
ISO 7010:2011 is a standard published by the International Organization for Standardization (ISO). Its full title is "Graphical symbols - Safety colours and safety signs - Registered safety signs". This standard covers: ISO 7010:2011 prescribes safety signs for the purposes of accident prevention, fire protection, health hazard information and emergency evacuation. The shape and colour of each safety sign are according to ISO 3864-1 and the design of the graphical symbols is according to ISO 3864-3. ISO 7010:2011 is applicable to all locations where safety issues related to people need to be addressed. However, it is not applicable to the signalling used for guiding rail, road, river, maritime and air traffic and, in general, to those sectors subject to a regulation which may differ with regard to certain points of ISO 7010:2011 and of the ISO 3864 series. ISO 7010:2011 specifies the safety sign originals that may be scaled for reproduction and application purposes.
ISO 7010:2011 prescribes safety signs for the purposes of accident prevention, fire protection, health hazard information and emergency evacuation. The shape and colour of each safety sign are according to ISO 3864-1 and the design of the graphical symbols is according to ISO 3864-3. ISO 7010:2011 is applicable to all locations where safety issues related to people need to be addressed. However, it is not applicable to the signalling used for guiding rail, road, river, maritime and air traffic and, in general, to those sectors subject to a regulation which may differ with regard to certain points of ISO 7010:2011 and of the ISO 3864 series. ISO 7010:2011 specifies the safety sign originals that may be scaled for reproduction and application purposes.
ISO 7010:2011 is classified under the following ICS (International Classification for Standards) categories: 01.080.10 - Public information symbols. Signs. Plates. Labels; 01.080.20 - Graphical symbols for use on specific equipment. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 7010:2011 has the following relationships with other standards: It is inter standard links to ISO 7010:2011/Amd 3:2012, ISO 7010:2011/FDAmd 85, ISO 7010:2011/FDAmd 90, ISO 7010:2011/FDAmd 87, ISO 7010:2011/FDAmd 91, ISO 7010:2011/Amd 5:2014, ISO 7010:2011/FDAmd 115, ISO 7010:2011/FDAmd 99, ISO 7010:2011/Amd 6:2014, ISO 7010:2011/FDAmd 106, ISO 7010:2011/FDAmd 102, ISO 7010:2011/FDAmd 108, ISO 7010:2011/Amd 2:2012, ISO 7010:2011/Amd 1:2012, ISO 7010:2011/FDAmd 89. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 7010:2011 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 7010
Second edition
2011-06-01
Graphical symbols — Safety colours and
safety signs — Registered safety signs
Symboles graphiques — Couleurs de sécurité et signaux de sécurité —
Signaux de sécurité enregistrés
Reference number
©
ISO 2011
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
Contents Page
Foreword . iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Referents and categorization of safety signs . 2
4.1 General . 2
4.2 Referent (safety meaning) . 3
4.3 Categorization of safety signs . 6
5 Registered safety signs . 6
Bibliography . 124
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 7010 was prepared by Technical Committee ISO/TC 145, Graphical symbols, Subcommittee SC 2, Safety
identification, signs, shapes, symbols and colours.
This second edition cancels and replaces the first edition (ISO 7010:2003), as well as ISO 6309:1987. It also
incorporates the Amendments
ISO 7010:2003/Amd. 1:2006,
ISO 7010:2003/Amd. 2:2007,
ISO 7010:2003/Amd. 3:2007,
ISO 7010:2003/Amd. 4:2009,
ISO 7010:2003/Amd. 5:2010,
ISO 7010:2003/Amd. 6:2010,
ISO 7010:2003/Amd. 7:2010, and
ISO 7010:2003/Amd. 8:2011.
iv © ISO 2011 – All rights reserved
Introduction
There is a need to standardize a system of giving safety information that relies as little as possible on the use
of words to achieve understanding.
Continued growth in international trade, travel and mobility of labour requires a common method of
communicating safety information.
Lack of standardization may lead to confusion and the risk of accidents.
The use of standardized safety signs does not replace proper work methods, instructions and accident
prevention training or measures. Education is an essential part of any system that provides safety information.
The safety signs are intended for use only where there is a risk to people. They may appear in safety signage
in workplaces and public areas, safety manuals and notices, product labelling and escape and evacuation
plans, as appropriate.
This International Standard is intended to be used by all Technical Committees within ISO charged with
developing specific safety signing for their industry, to ensure that there is only one safety sign for each safety
meaning. It is also intended that this International Standard be revised regularly to include safety signs as they
are standardized by ISO, and which conform to the design principles given in ISO 3864.
The safety signs in this International Standard have been validated by ISO/TC 145/SC 2 according to
procedures of standardization current at the time of publication.
NOTE 1 Some countries' statutory regulations may differ in some respects from those given in this International
Standard.
NOTE 2 Information on procedures, criteria of acceptability, safety sign templates and application of safety signs are
given on the website: http://www.iso.org/tc145/sc2.
INTERNATIONAL STANDARD ISO 7010:2011(E)
Graphical symbols — Safety colours and safety signs —
Registered safety signs
IMPORTANT — The colours represented in the electronic file of this International Standard can be
neither viewed on screen nor printed as true representations. Although the copies of this International
Standard printed by ISO have been produced to correspond (with an acceptable tolerance as judged
by the naked eye) to the requirements of ISO 3864-4, it is not intended that these printed copies be
used for colour matching. Instead consult ISO 3864-4 which provides colorimetric and photometric
properties together with, as a guideline, references from colour order systems.
1 Scope
This International Standard prescribes safety signs for the purposes of accident prevention, fire protection,
health hazard information and emergency evacuation.
The shape and colour of each safety sign are according to ISO 3864-1 and the design of the graphical
symbols is according to ISO 3864-3.
This International Standard is applicable to all locations where safety issues related to people need to be
addressed. However, it is not applicable to the signalling used for guiding rail, road, river, maritime and air
traffic and, in general, to those sectors subject to a regulation which may differ with regard to certain points of
this International Standard and of the ISO 3864 series.
This International Standard specifies the safety sign originals that may be scaled for reproduction and
application purposes.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3864-1 Graphical symbols — Safety colours and safety signs — Part 1: Design principles for safety signs
and safety markings
ISO 3864-3, Graphical symbols — Safety colours and safety signs — Part 3: Design principles for graphical
symbols for use in safety signs
ISO 3864-4, Graphical symbols — Safety colours and safety signs — Part 4: Colorimetric and photometric
properties of safety sign materials
ISO 17724, Graphical symbols — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 17724 and the following apply.
3.1
image content
written description of the elements of a graphical symbol or safety sign and their relative disposition
3.2
referent
idea or object that a graphical symbol is intended to represent
3.3
safety sign
sign giving a general safety message, obtained by a combination of a colour and geometric shape and which,
by the addition of a graphical symbol, gives a particular safety message
3.4
safety sign original
safety sign with which a referent, a graphical representation and a description of the application are
associated
3.5
supplementary sign
sign that is supportive of another sign and the main purpose of which is to provide additional clarification
4 Referents and categorization of safety signs
4.1 General
The summaries in 4.2 and 4.3 are provided to facilitate the search for registered safety signs.
This International Standard will be maintained electronically through the use of a database. The indexes of
this database will be used in these summaries as search engines with each registered safety sign having a
1)
unique reference number .
1) The registered safety signs can be found at http://cdb.iso.org.
2 © ISO 2011 – All rights reserved
4.2 Referent (safety meaning)
Table 1 gives the list of referents in alphabetical order and provides the safety sign functional reference
number.
Table 1 — Summary of referents in alphabetical order
Referent
Functional reference number
(safety meaning)
Automated external heart defibrillator E010
Automatic start-up, warning W018
Battery charging, warning W026
Biological hazard, warning W009
Break to obtain access E008
Connect an earth terminal to the ground M005
Corrosive substance, warning W023
Counterrotating rollers, warning W025
Crushing, warning W019
Crushing of hands, warning W024
Disconnect before carrying out maintenance or repair M021
Disconnect mains plug from electrical outlet M006
Doctor E009
Do not alter the state of the switch P031
Do not extinguish with water P011
Do not obstruct P023
Do not tie knots in rope P030
Do not touch P010
Do not use for face grinding P032
Do not use for wet grinding P033
Do not use lift in the event of fire P020
Do not use this device in a bathtub, shower or water-filled reservoir P026
Do not use this incomplete scaffold P025
Do not use this lift for people P027
Do not use with hand-held grinding machine P034
Do not walk or stand here P024
Do not wear gloves P028
Drop (fall), warning W008
Electricity, warning W012
Emergency exit (left hand) E001
Emergency exit (right hand) E002
Emergency telephone E004
Emergency window with escape ladder E016
Table 1 (continued)
Referent
Functional reference number
(safety meaning)
Evacuation assembly point E007
Explosive material, warning W002
Eyewash station E011
Fire alarm call point F005
Fire emergency telephone F006
Fire extinguisher F001
Firefighting equipment, collection of F004
Fire hose reel F002
Fire ladder F003
First aid E003
Flammable material, warning W021
Floor-level obstacle, warning W007
Forklift trucks and other industrial vehicles, warning W014
General mandatory action sign M001
General prohibition sign P001
General warning sign W001
Guard dog, warning W013
Hot surface, warning W017
Laser beam, warning W004
Low temperature/freezing conditions, warning W010
Magnetic field, warning W006
No access for forklift trucks and other industrial vehicles P006
No access for people with active implanted cardiac devices P007
No access for people with metallic implants P014
No activated mobile phones P013
No dogs P021
No eating or drinking P022
No heavy load P012
No metallic articles or watches P008
No open flame; Fire, open ignition source and smoking prohibited P003
No photography P029
No pushing P017
No reaching in P015
No sitting P018
No smoking P002
No stepping on surface P019
No thoroughfare P004
4 © ISO 2011 – All rights reserved
Table 1 (continued)
Referent
Functional reference number
(safety meaning)
Non-ionizing radiation, warning W005
Not drinking water P005
Opaque eye protection must be worn M007
Optical radiation, warning W027
Overhead load, warning W015
Overhead obstacle, warning W020
Oxidizing substance, warning W028
Pressurized cylinder, warning W029
Protect infants' eyes with opaque eye protection M025
Radioactive material or ionizing radiation, warning W003
Refer to instruction manual/booklet M002
Rescue window E017
Safety shower E012
Sharp element, warning W022
Slippery surface, warning W011
Stretcher E013
Toxic material, warning W016
Turn anticlockwise to open E018
Turn clockwise to open E019
Use barrier cream M022
Use footbridge M023
Use handrail M012
Use protective apron M026
Use this walkway M024
Wash your hands M011
Wear ear protection M003
Wear eye protection M004
Wear a face shield M013
Wear head protection M014
Wear high-visibility clothing M015
Wear a mask M016
Wear protective clothing M010
Wear protective gloves M009
Wear respiratory protection M017
Wear safety belts M020
Wear safety footwear M008
Wear a safety harness M018
Wear a welding mask M019
4.3 Categorization of safety signs
Safety signs are categorized according to their function as follows:
E is the category for signs indicating an evacuation route, the location of safety equipment or a safety
facility, or a safety action (safe condition signs);
F is the category for fire equipment signs;
M is the category for mandatory action signs;
P is the category for prohibition signs;
W is the category for warning signs.
Table 2 summarizes the registered safety signs in terms of safety sign category in accordance with
ISO 3864-1.
5 Registered safety signs
Tables 3 to 7 give safety sign originals in a uniform 70 mm size with corner marks to enable accurate
enlargement and reduction scaling. The sign illustrations are shown without borders in order to allow for
consistent reproduction scaling, though a border can be useful to achieve a luminance contrast between the
safety sign and its background when mounted or displayed. The safety signs should be reproduced exactly as
shown in Tables 3 to 7. However some degree of graphical modification is permitted when cultural differences
or special application formats need to be considered, provided the original meaning is retained and
comprehension of the safety sign is maintained. Consistent reproduction and use of these safety signs will
lead to a progressively improved degree of comprehension at the international level.
In cases where the orientation of the graphical symbol is not essential to the meaning of the safety sign, the
graphical symbol may be reproduced in a mirrored form. For prohibition signs, it is essential that the
prohibition bar does not obscure significant details of the graphical symbol.
NOTE The graphical symbol is the complete image containing all the graphical symbol elements as shown in the
registered safety sign.
Where a registered safety sign is not available to indicate a particular desired meaning, the meaning shall be
obtained either by developing a new safety sign following the design principles of ISO 3864-1 and ISO 3864-3
or by using the appropriate general sign (ISO 7010-M001, -P001, -W001), together with supplementary safety
information.
Tables 3 to 7 present the safety sign originals according to their category as follows:
E Signs indicating an evacuation route, the location of safety equipment
or a safety facility, or a safety action (safe condition signs) see Table 3
F Fire equipment signs see Table 4
M Mandatory action signs see Table 5
P Prohibition signs see Table 6
W Warning signs see Table 7
Tables 3 to 7 also give a description of the application of each safety sign.
6 © ISO 2011 – All rights reserved
Table 2 — Summary of all safety signs
Category
E F M P W
Safety sign,
Evacuation route,
reference number
location of safety
and referent
equipment or Fire equipment Mandatory action
Prohibition signs Warning signs
safety facility, signs signs
safety action (safe
condition signs)
Safety sign
Reference number E001 F001 M001 P001 W001
Referent Emergency exit Fire extinguisher General mandatory General prohibition General warning
(left hand) action sign sign sign
Safety sign
Reference number E002 F002 M002 P002 W002
Referent Emergency exit Fire hose reel Refer to instruction No smoking Warning;
(right hand) manual/booklet Explosive material
Safety sign
Reference number E003 F003 M003 P003 W003
Referent First aid Fire ladder Wear ear protection No open flame; Warning;
Fire, open ignition Radioactive material
source and smoking or ionizing radiation
prohibited
Safety sign
Reference number E004 F004 M004 P004 W004
Referent Emergency Collection of Wear eye protection No thoroughfare Warning;
telephone firefighting Laser beam
equipment
Safety sign withdrawn
Reference number E005 F005 M005 P005 W005
Referent Direction, arrow Fire alarm call point Connect an earth Not drinking water Warning;
(90° increments), terminal to the Non-ionizing
safe condition ground radiation
Table 2 (continued)
Category
E F M P W
Safety sign,
Evacuation route,
reference number
location of safety
and referent
equipment or Fire equipment Mandatory action
Prohibition signs Warning signs
safety facility, signs signs
safety action (safe
condition signs)
Safety sign withdrawn
Reference number E006 F006 M006 P006 W006
Referent Direction, 45° arrow Fire emergency Disconnect mains No access for forklift Warning;
(90° increments), telephone plug from electrical trucks and other Magnetic field
safe condition outlet industrial vehicles
Safety sign —
Reference number E007 — M007 P007 W007
Referent Evacuation — Opaque eye No access for people Warning;
assembly point protection must be with active implanted Floor-level obstacle
worn cardiac devices
Safety sign —
Reference number E008 — M008 P008 W008
Referent Break to obtain — Wear safety No metallic articles Warning;
access footwear or watches Drop (fall)
Safety sign — in the process
Reference number E009 — M009 — W009
Referent Doctor — Wear protective — Warning;
gloves Biological hazard
Safety sign —
Reference number E010 — M010 P010 W010
Referent Automated external — Wear protective Do not touch Warning;
heart defibrillator clothing Low temperature/
freezing conditions
8 © ISO 2011 – All rights reserved
Table 2 (continued)
Category
E F M P W
Safety sign,
Evacuation route,
reference number
location of safety
and referent
equipment or Fire equipment Mandatory action
Prohibition signs Warning signs
safety facility, signs signs
safety action (safe
condition signs)
Safety sign —
Reference number E011 — M011 P011 W011
Referent Eyewash station — Wash your hands Do not extinguish Warning;
with water Slippery surface
Safety sign —
Reference number E012 — M012 P012 W012
Referent Safety shower — Use handrail No heavy load Warning;
Electricity
Safety sign —
Reference number E013 — M013 P013 W013
Referent Stretcher — Wear a face shield No activated mobile Warning;
phones Guard dog
Safety sign in the process —
Reference number — — M014 P014 W014
Referent — — Wear head No access for people Warning;
protection with metallic Forklift trucks and
implants other industrial
vehicles
Safety sign in the process —
Reference number — — M015 P015 W015
Referent — — Wear high-visibility No reaching in Warning;
clothing Overhead load
Table 2 (continued)
Category
E F M P W
Safety sign,
Evacuation route,
reference number
location of safety
and referent
equipment or Fire equipment Mandatory action
Prohibition signs Warning signs
safety facility, signs signs
safety action (safe
condition signs)
Safety sign — in the process
Reference number E016 — M016 — W016
Referent Emergency window — Wear a mask — Warning;
with escape ladder Toxic material
Safety sign —
Reference number E017 — M017 P017 W017
Referent Rescue window — Wear respiratory No pushing Warning;
protection Hot surface
Safety sign —
Reference number E018 — M018 P018 W018
Referent Turn anticlockwise — Wear a safety No sitting Warning;
to open harness Automatic start-up
Safety sign —
Reference number E019 — M019 P019 W019
Referent Turn clockwise — Wear a welding No stepping on Warning;
to open mask surface Crushing
Safety sign — —
Reference number — — M020 P020 W020
Referent — — Wear safety belts Do not use lift in the Warning;
event of fire Overhead obstacle
10 © ISO 2011 – All rights reserved
Table 2 (continued)
Category
E F M P W
Safety sign,
Evacuation route,
reference number
location of safety
and referent
equipment or Fire equipment Mandatory action
Prohibition signs Warning signs
safety facility, signs signs
safety action (safe
condition signs)
Safety sign — —
Reference number — — M021 P021 W021
Referent — — Disconnect before No dogs Warning;
carrying out main- Flammable material
tenance or repair
Safety sign — —
Reference number — — M022 P022 W022
Referent — — Use barrier cream No eating or drinking Warning;
Sharp element
Safety sign — —
Reference number — — M023 P023 W023
Referent — — Use footbridge Do not obstruct Warning;
Corrosive substance
Safety sign — —
Reference number — — M024 P024 W024
Referent — — Use this walkway Do not walk or stand Warning;
here Crushing of hands
Safety sign — —
Reference number — — M025 P025 W025
Referent — — Protect infants’ eyes Do not use this Warning;
with opaque eye incomplete scaffold Counterrotating
protection rollers
Table 2 (continued)
Category
E F M P W
Safety sign,
Evacuation route,
reference number
location of safety
and referent
equipment or Fire equipment Mandatory action
Prohibition signs Warning signs
safety facility, signs signs
safety action (safe
condition signs)
Safety sign — —
Reference number — — M026 P026 W026
Referent — — Use protective apron Do not use this Warning;
device in a bathtub, Battery charging
shower, or water-
filled reservoir
Safety sign — — —
Reference number — — — P027 W027
Referent — — — Do not use this lift Warning;
for people Optical radiation
Safety sign — — —
Reference number — — — P028 W028
Referent — — — Do not wear gloves Warning;
Oxidizing substance
Safety sign — — —
Reference number — — — P029 W029
Referent — — — No photography Warning;
pressurized cylinder
Safety sign — — — —
Reference number — — — P030 —
Referent — — — Do not tie knots —
in rope
12 © ISO 2011 – All rights reserved
Table 2 (continued)
Category
E F M P W
Safety sign,
Evacuation route,
reference number
location of safety
and referent
equipment or Fire equipment Mandatory action
Prohibition signs Warning signs
safety facility, signs signs
safety action (safe
condition signs)
Safety sign — — — —
Reference number — — — P031 —
Referent — — — Do not alter the state —
of the switch
Safety sign — — — —
Reference number — — — P032 —
Referent — — — Do not use for —
face grinding
Safety sign — — — —
Reference number — — — P033 —
Referent — — — Do not use for —
wet grinding
Safety sign — — — —
Reference number — — — P034 —
Referent — — — Do not use with —
hand-held grinding
machine
Table 3 — Description and application of referent for signs indicating an evacuation route, the location
of safety equipment or a safety facility, or a safety action (safe condition signs) (category E)
Reference No.
ISO 7010-E001
Referent
Emergency exit (left hand)
Function
To indicate an escape route to a place of safety
Image content
Human figure moving (to the left) through doorway
Hazard
Not being able to locate an escape route to a place of safety which is provided for evacuation in the event of an
emergency
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of an escape route to a place of safety in the event of an emergency
Related referents
ISO 7010-E002, ISO 7010-E016, ISO 7010-E017
Additional information
Test data obtained according to ISO 9186-1:2007 are not available. However, this safety sign has been the subject of
extensive research in Japan and the design selected has received the best comprehension results. A supplementary text
sign shall be used to increase comprehension except when the safety sign is supplemented by manuals, instructions or
training.
Supplementary arrow sign (type D of ISO 3864-3) in white on green to be used to give directional information (direction
examples, the arrows may be rotated in increments of 45°):
14 © ISO 2011 – All rights reserved
Table 3 (continued)
Reference No.
ISO 7010-E002
Referent
Emergency exit (right hand)
Function
To indicate an escape route to a place of safety
Image content
Human figure moving (to the right) through doorway
Hazard
Not being able to locate an escape route to a place of safety which is provided for evacuation in the event of an
emergency
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of an escape route to a place of safety in the event of an emergency
Related referents
ISO 7010-E001, ISO 7010-E016, ISO 7010-E017
Additional information
Test data obtained according to ISO 9186-1:2007 are not available. However, this safety sign has been the subject of
extensive research in Japan and the design selected has received the best comprehension results. A supplementary text
sign shall be used to increase comprehension except when the safety sign is supplemented by manuals, instructions or
training.
Supplementary arrow sign (type D of ISO 3864-3) in white on green to be used to give directional information (direction
examples, the arrows may be rotated in increments of 45°):
Table 3 (continued)
Reference No.
ISO 7010-E003
Referent
First aid
Function
To indicate the location of first aid equipment or facilities or
staff
Image content
First aid cross
Hazard
Not being able to locate first aid equipment or facilities or staff in the event of injury or emergency
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of first aid equipment or facilities or staff
Related referents
ISO 7010-E004, ISO 7010-E009, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Additional information
This safety sign should be used for first aid equipment or facilities or staff for which/whom there is no registered safety sign.
The first aid cross may be replaced with another element appropriate to cultural requirements.
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be used
to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
16 © ISO 2011 – All rights reserved
Table 3 (continued)
Reference No.
ISO 7010-E004
Referent
Emergency telephone
Function
To indicate the location of an emergency telephone
Image content
Telephone receiver (profile), first aid cross
Hazard
Not being able to locate a telephone which is provided for use in the event of an emergency
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of an emergency telephone
Related referents
ISO 7010-E003, ISO 7010-E009, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013, ISO 7010-F006
Additional information
The first aid cross may be replaced with another element appropriate to cultural requirements.
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be used
to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
Table 3 (continued)
Reference No.
ISO 7010-E005
Referent
Direction,
arrow (90° increments),
safe condition
withdrawn
Function
Image content
Hazard
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Related referents
Additional information
This sign has been withdrawn as a registered safety sign, since it is to be used as a supplementary sign only.
18 © ISO 2011 – All rights reserved
Table 3 (continued)
Reference No.
ISO 7010-E006
Referent
Direction,
45° arrow (90° increments),
safe condition
withdrawn
Function
Image content
Hazard
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Related referents
Additional information
This sign has been withdrawn as a registered safety sign, since it is to be used as a supplementary sign only.
Table 3 (continued)
Reference No.
ISO 7010-E007
Referent
Evacuation assembly point
Function
To indicate the location of a safe assembly point following
evacuation
Image content
Two human figures and a head of a third figure in a group,
four arrows coming from the corners pointing to them
Hazard
Not being able to locate a safe assembly point following evacuation
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the evacuation assembly point which is provided to enable people to be accounted for following the
evacuation of a building or premises
Related referents
—
Additional information
Test data obtained according to ISO 9186-1:2007 are not available from more than one country. Findings from national
testing, however, showed that in one country the safety sign did not reach the criteria of acceptability. Consequently, a
supplementary text sign shall be used to increase comprehension except when the safety sign is supplemented by manuals,
instructions or training.
20 © ISO 2011 – All rights reserved
Table 3 (continued)
Reference No.
ISO 7010-E008
Referent
Break to obtain access
Function
To indicate a cover which requires breaking to obtain
access to an emergency exit device
Image content
Human fist and lower arm (outlined) holding a bar, uneven
star shape
Hazard
Not being able to open an emergency exit device
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Breaking the cover to gain access to the device that operates an emergency exit in the event of an emergency
Related referents
—
Additional information
Test data obtained according to ISO 9186-1:2007 are not available from more than one country. Findings from national
testing, however, showed that in one country the safety sign did not reach the criteria of acceptability. Consequently, a
supplementary text sign shall be used to increase comprehension except when the safety sign is supplemented by manuals,
instructions or training.
Table 3 (continued)
Reference No.
ISO 7010-E009
Referent
Doctor
Function
To indicate the location of a doctor for emergencies
Image content
Upper human figure with stethoscope, first aid cross
Hazard
Not being able to locate an emergency doctor
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of an emergency doctor
Related referents
ISO 7010-E003, ISO 7010-E004, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Additional information
The first aid cross may be replaced with another element appropriate to cultural requirements.
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be used
to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
22 © ISO 2011 – All rights reserved
Table 3 (continued)
Reference No.
ISO 7010-E010
Referent
Automated external heart defibrillator
Function
To indicate the location of an automated external heart
defibrillator
Image content
Heart with lightning bolt in the middle, first aid cross
Hazard
Not being able to locate an automated external heart defibrillator
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of an automated external heart defibrillator
Related referents
ISO 7010-E003, ISO 7010-E004, ISO 7010-E009, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Additional information
The first aid cross may be replaced with another element appropriate to cultural requirements of the target group.
Test data obtained according to ISO 9186-1:2007 are available from more than one country. Findings from testing
showed that the safety sign did not reach the criteria of acceptability. Consequently, a supplementary text sign shall be
used to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
Table 3 (continued)
Reference No.
ISO 7010-E011
Referent
Eyewash station
Function
To indicate the location of an eyewash station
Image content
Eye above running water coming out of a shower head, first
aid cross
Hazard
Not being able to locate an eyewash station
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of an eyewash station
Related referents
ISO 7010-E003, ISO 7010-E004, ISO 7010-E009, ISO 7010-E010, ISO 7010-E012, ISO 7010-E013
Additional information
The first aid cross may be replaced with another element appropriate to cultural requirements of the target group.
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be used
to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
24 © ISO 2011 – All rights reserved
Table 3 (continued)
Reference No.
ISO 7010-E012
Referent
Safety shower
Function
To indicate the location of a safety shower
Image content
Human figure under running water coming out of a shower
head, first aid cross
Hazard
Not being able to locate a safety shower
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of a safety shower
Related referents
ISO 7010-E003, ISO 7010-E004, ISO 7010-E009, ISO 7010-E010, ISO 7010-E011, ISO 7010-E013
Additional information
The first aid cross may be replaced with another element appropriate to cultural requirements of the target group.
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be used
to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
Table 3 (continued)
Reference No.
ISO 7010-E013
Referent
Stretcher
Function
To indicate the location of a stretcher
Image content
Human figure on a stretcher, first aid cross
Hazard
Not being able to locate a stretcher
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of a stretcher
Related referents
ISO 7010-E003, ISO 7010-E004, ISO 7010-E009, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012
Additional information
The first aid cross may be replaced with another element appropriate to cultural requirements of the target group.
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be used
to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
26 © ISO 2011 – All rights reserved
Table 3 (continued)
Reference No.
ISO 7010-E016
Referent
Emergency window with escape ladder
Function
To indicate the location of an emergency window for escape
with a permanently fixed escape ladder
Image content
Human figure, window and a ladder on the left
Hazard
Not being able to locate an emergency window for escape in the event of an emergency
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of an emergency window in the event of an emergency
Related referents
ISO 7010-E001, ISO 7010-E002, ISO 7010-E017
Additional information
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be
used to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
Table 3 (continued)
Reference No.
ISO 7010-E017
Referent
Rescue window
Function
To indicate the location of a rescue window where people
can be rescued by a ladder by intervention forces
Image content
Human figure, window, firefighting vehicle with ladder
Hazard
Not being able to locate a rescue window to be rescued by intervention forces in the event of an emergency evacuation
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of a rescue window
Related referents
ISO 7010-E001, ISO 7010-E002, ISO 7010-E016
Additional information
This safety sign has to be placed inside the building.
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be
used to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
28 © ISO 2011 – All rights reserved
Table 3 (continued)
Reference No.
ISO 7010-E018
Referent
Turn anticlockwise to open
Function
To signify that the doorknob of a security door on an
escape route must be turned in an anticlockwise direction in
order for the opening device to operate
Image content
Doorknob with semicircular anticlockwise arrow
Hazard
Being unable to open a door on an escape route which has a security lock and an emergency opening device, in the
event of an emergency
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Turning the doorknob in an anticlockwise direction in order to open a door on an escape route which has a security lock,
in the event of an emergency
Related referents
ISO 7010-E019
Additional information
This safety sign is intended to be used only on doors with a security locking mechanism.
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be
used to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
Table 3 (continued)
Reference No.
ISO 7010-E019
Referent
Turn clockwise to open
Function
To signify that the doorknob of a security door on an
escape route must be turned in a clockwise direction in
order for the opening device to operate
Image content
Doorknob with semicircular clockwise arrow
Hazard
Being unable to open a door on an escape route which has a security lock and an emergency opening device, in the
event of an emergency
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Turning the doorknob in a clockwise direction in order to open a door on an escape route which has a security lock, in
the event of an emergency
Related referents
ISO 7010-E018
Additional information
This safety sign is intended to be used only on doors with a security locking mechanism.
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be
used to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
30 © ISO 2011 – All rights reserved
Table 4 — Description and application of referent for fire equipment signs (category F)
Reference No.
ISO 7010-F001
Referent
Fire extinguisher
Function
To indicate the location of a fire extinguisher
Image content
Fire extinguisher (profile) with label, flame determinant
Hazard
Not being able to locate a fire extinguisher
Human behaviour that is intended to be caused after understanding the safety sign's meaning
Being aware of the location of a fire extinguisher
Related referents
ISO 7010-F002, ISO 7010-F003, ISO 7010-F004, ISO 7010-F005, ISO 7010-F006
Additional information
Test data obtained according to ISO 9186-1:2007 are not available. Consequently, a supplementary text sign shall be used
to increase comprehension except when the safety sign is supplemented by manuals, instructions or training.
Table 4 (continued)
Reference No.
ISO 7010-F002
Referent
Fire hose reel
Function
To indicate the location of a fire hose reel
Image content
Seven vertical lines, one with a trapezoid underneath, circle
with cross and line attached to vertical bar, flame
determinant
Hazard
Not being able to locate a fire hose reel
Human behaviour that is intended to be caused after underst
...
NORME ISO
INTERNATIONALE 7010
Deuxième édition
2011-06-01
Symboles graphiques — Couleurs de
sécurité et signaux de sécurité —
Signaux de sécurité enregistrés
Graphical symbols — Safety colours and safety signs — Registered
safety signs
Numéro de référence
©
ISO 2011

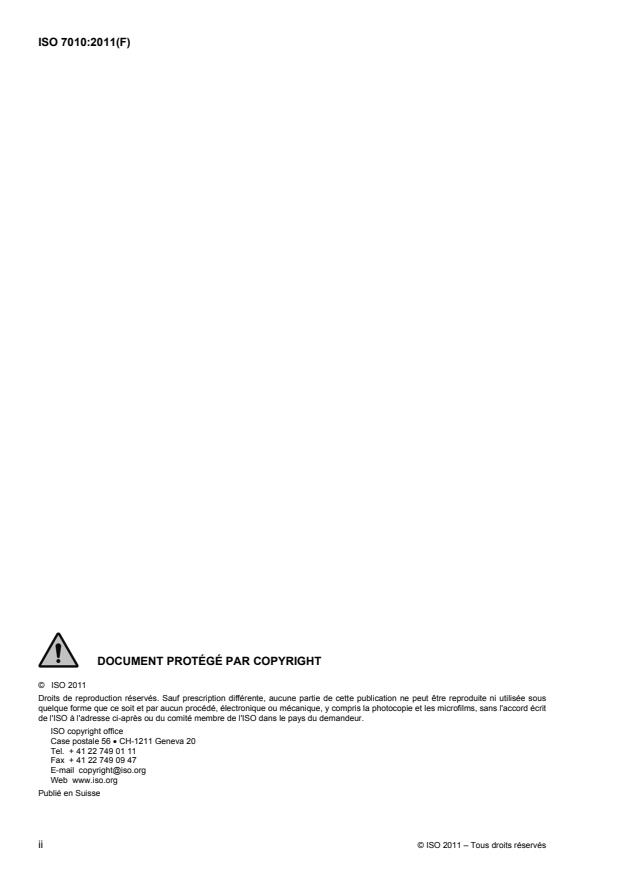

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
Sommaire Page
Avant-propos . iv
Introduction . v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Référents et classification des signaux de sécurité . 2
4.1 Généralités . 2
4.2 Référent (message de sécurité) . 2
4.3 Classification des signaux de sécurité . 6
5 Signaux de sécurité enregistrés . 6
Bibliographie . 126

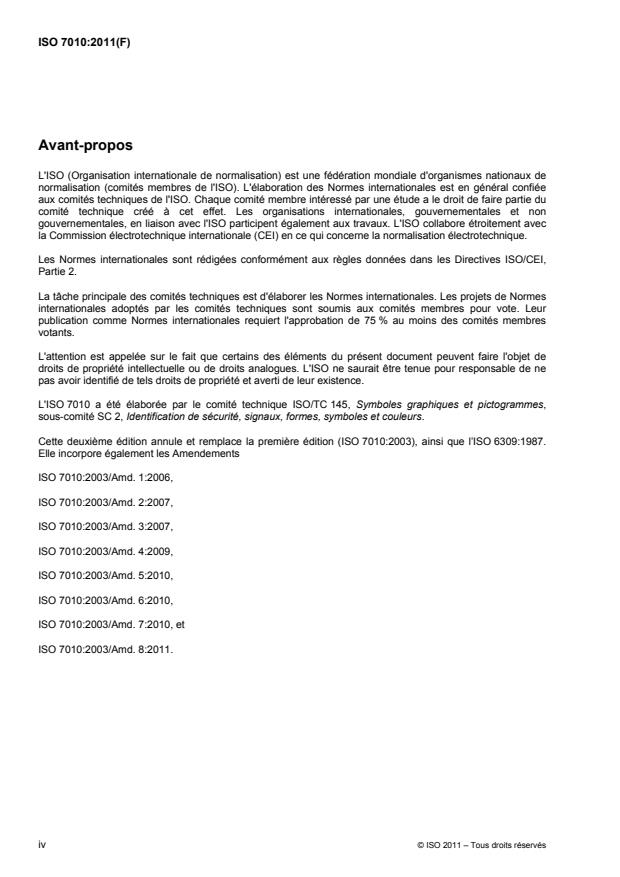

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 7010 a été élaborée par le comité technique ISO/TC 145, Symboles graphiques et pictogrammes,
sous-comité SC 2, Identification de sécurité, signaux, formes, symboles et couleurs.
Cette deuxième édition annule et remplace la première édition (ISO 7010:2003), ainsi que l’ISO 6309:1987.
Elle incorpore également les Amendements
ISO 7010:2003/Amd. 1:2006,
ISO 7010:2003/Amd. 2:2007,
ISO 7010:2003/Amd. 3:2007,
ISO 7010:2003/Amd. 4:2009,
ISO 7010:2003/Amd. 5:2010,
ISO 7010:2003/Amd. 6:2010,
ISO 7010:2003/Amd. 7:2010, et
ISO 7010:2003/Amd. 8:2011.
iv © ISO 2011 – Tous droits réservés
Introduction
Il apparaît nécessaire de normaliser un système pour la transmission d'informations en matière de sécurité
dont la compréhension se base aussi peu que possible sur l'utilisation de mots.
Le développement constant des échanges et des voyages internationaux, ainsi que la mobilité des travailleurs
exige l'instauration d'une méthode commune de communication des informations relatives à la sécurité.
Le manque de normalisation peut entraîner des confusions et même des accidents.
L'utilisation de signaux de sécurité normalisés ne dispense en aucun cas d'adopter des méthodes de travail et
des consignes adéquates, et de prendre des mesures ou de suivre des stages de prévention contre les
accidents. La formation est un aspect essentiel de tout système d'information en matière de sécurité.
Les signaux de sécurité sont destinés à être utilisés uniquement lorsqu'il existe un risque pour des individus.
Ils peuvent apparaître dans la signalisation de sécurité sur les lieux de travail et dans les lieux publics, dans
des manuels et des notices de sécurité, sur l'étiquetage de produits ainsi que sur des plans d'évacuation, le
cas échéant.
La présente Norme internationale est destinée à être utilisée, au sein de l'ISO, par tous les comités
techniques chargés d'élaborer une signalisation de sécurité spécifique à leur secteur d'activité, de façon à
s'assurer qu'il n'existe qu'un seul signal de sécurité pour chaque message de sécurité. Il est également prévu
que la présente Norme internationale soit régulièrement révisée afin d'inclure les signaux de sécurité tels que
normalisés par l'ISO, et qui sont conformes aux principes de conception énoncés dans l'ISO 3864.
Les signaux de sécurité contenus dans la présente Norme internationale ont été validés par
l'ISO/TC 145/SC 2 conformément aux procédures de normalisation en vigueur au moment de la publication.
NOTE 1 La réglementation en vigueur dans certains pays peut, sur des points donnés, différer des spécifications de la
présente Norme internationale.
NOTE 2 Des informations relatives aux procédures, aux critères d'acceptabilité, aux modèles de signaux de sécurité
ainsi qu'à leur application sont données sur le site Web: http://www.iso.org/tc145/sc2.
NORME INTERNATIONALE ISO 7010:2011(F)
Symboles graphiques — Couleurs de sécurité et signaux de
sécurité — Signaux de sécurité enregistrés
IMPORTANT — Les couleurs représentées dans le fichier électronique du présent document ne
peuvent être considérées comme représentation réelle ni à l'affichage à l'écran, ni à l'impression. Bien
que les copies du présent document imprimées par l'ISO aient été produites pour correspondre (avec
une tolérance acceptable jugée à l'œil nu) aux exigences de l'ISO 3864-4, l'intention n'est pas d'utiliser
ces copies imprimées à des fins de comparaison de couleurs. À la place, consulter l'ISO 3864-4 qui
fournit des caractéristiques colorimétriques et photométriques ainsi que, à titre d'indication, des
références à des systèmes de classification des couleurs.
1 Domaine d'application
La présente Norme internationale prescrit les signaux de sécurité à utiliser dans le cadre de la prévention des
accidents, de la lutte contre l'incendie, de l'information sur les risques d'atteinte à la santé et de l'évacuation
d'urgence.
La forme et la couleur de chaque signal de sécurité sont conformes à l'ISO 3864-1 et la conception des
symboles graphiques est conforme à l'ISO 3864-3.
La présente Norme internationale s'applique dans tous les lieux et secteurs où des questions relatives à la
sécurité des personnes sont susceptibles de se poser. Elle n'est toutefois pas applicable à la signalisation
utilisée dans le trafic ferroviaire, routier, fluvial, maritime et aérien, ni d'une manière générale, aux secteurs
qui sont soumis à une réglementation pouvant différer en certains points de la présente Norme internationale
et de l'ISO 3864.
La présente Norme internationale spécifie des originaux de signaux de sécurité qui peuvent être réduits ou
agrandis pour des besoins de reproduction et d'application.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3864-1, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 1: Principes de
conception pour les signaux de sécurité et les marquages de sécurité
ISO 3864-3, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 3: Principes de
conception des symboles graphiques utilisés dans les signaux de sécurité
ISO 3864-4, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 4: Propriétés
colorimétriques et photométriques des matériaux des signaux de sécurité
ISO 17724, Symboles graphiques — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 17724 ainsi que les
suivants s'appliquent.
3.1
contenu graphique
description écrite des éléments d'un symbole graphique ou d'un signal de sécurité et de leur disposition
relative
3.2
référent
idée ou objet qu'un symbole graphique est destiné à représenter
3.3
signal de sécurité
signal qui communique un message de sécurité général, obtenu par la combinaison d'une couleur et d'une
forme géométrique et qui, au moyen d'un symbole graphique, délivre un message de sécurité particulier
3.4
original d'un signal de sécurité
signal de sécurité auquel sont associés un référent, une représentation graphique et une description de
l'application
3.5
signal supplémentaire
signal étayant un autre signal et dont le principal objectif est de fournir une clarification supplémentaire
4 Référents et classification des signaux de sécurité
4.1 Généralités
Les résumés des paragraphes 4.2 et 4.3 sont destinés à faciliter la recherche des signaux de sécurité
enregistrés.
La maintenance de la présente Norme internationale sera réalisée sous forme électronique par le biais d'une
base de données. Les index de cette base de données seront utilisés dans ces résumés comme moteurs de
1)
recherche où chaque signal de sécurité enregistré possédera un numéro de référence unique .
4.2 Référent (message de sécurité)
Le Tableau 1 établit la liste des référents dans l'ordre alphabétique et fournit le numéro de référence
fonctionnel pour chaque signal de sécurité.
1) Les signaux de sécurité enregistrés sont disponibles à l'adresse http://cdb.iso.org.
2 © ISO 2011 – Tous droits réservés
Tableau 1 — Résumé des référents dans l'ordre alphabétique
Référent (message de sécurité) Numéro de référence fonctionnel
Articles métalliques ou montres interdits P008
Attacher la ceinture de sécurité M020
Casque de protection obligatoire M014
Casser pour obtenir l'accès E008
Charge lourde interdite P012
Chaussures de sécurité obligatoires M008
Civière E013
Consulter le manuel/la notice d'instructions M002
Danger, signal général W001
Danger; Basses températures, conditions de gel W010
Danger; Bouteille pressurisée W029
Danger; Champ magnétique W006
Danger; Charge de la batterie en cours W026
Danger; Charges suspendues W015
Danger; Chariots élévateurs à fourche et autres véhicules industriels W014
Danger; Chien de garde W013
Danger; Chute avec dénivellation W008
Danger; Démarrage automatique W018
Danger; Écrasement W019
Danger; Écrasement des mains W024
Danger; Électricité W012
Danger; Élément pointu W022
Danger; Matières explosives W002
Danger; Matières inflammables W021
Danger; Matières radioactives ou radiations ionisantes W003
Danger; Matières toxiques W016
Danger; Obstacle en hauteur W020
Danger; Radiations non ionisantes W005
Danger; Rayonnement laser W004
Danger; Rayonnement optique W027
Danger; Risque biologique W009
Danger; Rouleaux contrarotatifs W025
Danger; Substances comburantes W028
Danger; Substances corrosives W023
Danger; Surface chaude W017
Danger; Surface glissante W011
Danger; Trébuchement W007
Tableau 1 (suite)
Référent (message de sécurité) Numéro de référence fonctionnel
Débrancher avant d'effectuer une activité de maintenance ou une M021
réparation
Débrancher la prise d'alimentation du secteur M006
Défibrillateur automatique externe pour le cœur E010
Douche de sécurité E012
Eau non potable P005
Échelle d'incendie F003
Ensemble d'équipements de lutte contre l'incendie F004
Entrée interdite aux porteurs d'implants métalliques P014
Entrée interdite aux porteurs d'un stimulateur cardiaque P007
Équipement de rinçage des yeux E011
Extincteur d'incendie F001
Fenêtre de secours E017
Fenêtre de secours avec échelle de secours E016
Flammes nues interdites; Feu et source d'allumage non protégée P003
interdits, interdiction de fumer
Gants de protection obligatoires M009
Gilet de sécurité haute visibilité obligatoire M015
Harnais de sécurité obligatoire M018
Interdiction d’activer des téléphones mobiles P013
Interdiction de fumer P002
Interdiction de manger ou de boire P022
Interdiction de marcher sur la surface P019
Interdiction de photographier P029
Interdiction de pousser P017
Interdiction de s'asseoir P018
Interdiction de toucher P010
Interdiction d'éteindre avec de l'eau P011
Interdiction d'utiliser l'ascenseur en cas d'incendie P020
Interdiction, signal général P001
Interdit aux chariots élévateurs à fourche et autres véhicules industriels P006
Interdit aux chiens P021
Interdit aux piétons P004
Lavage des mains obligatoire M011
Lunettes de protection obligatoires M004
Lunettes de protection opaques obligatoires M007
Masque de soudage obligatoire M019
Masque obligatoire M016
4 © ISO 2011 – Tous droits réservés
Tableau 1 (suite)
Référent (message de sécurité) Numéro de référence fonctionnel
Médecin E009
Mise à la terre obligatoire M005
Ne pas faire des noeuds sur la corde P030
Ne pas marcher ou stationner à cet endroit P024
Ne pas mettre les mains P015
Ne pas modifier la position de l'interrupteur P031
Ne pas obstruer P023
Ne pas utiliser avec une meuleuse portative P034
Ne pas utiliser ce dispositif dans une baignoire, une douche ou un P026
réservoir rempli d'eau
Ne pas utiliser cet ascenseur pour des personnes P027
Ne pas utiliser pour la rectification humide P033
Ne pas utiliser pour la rectification plane P032
Ne pas utiliser un échafaudage incomplet P025
Obligation, signal général M001
Point d'alarme incendie F005
Point de rassemblement après évacuation E007
Port de gants interdit P028
Premiers secours E003
Protection des voies respiratoires obligatoire M017
Protection opaque des yeux obligatoire pour les enfants en bas âge M025
Robinet d'incendie armé F002
Serre-tête antibruit obligatoire M003
Sortie de secours (à droite) E002
Sortie de secours (à gauche) E001
Tablier de protection obligatoire M026
Téléphone à utiliser en cas d’incendie F006
Téléphone d’urgence E004
Tourner dans le sens des aiguilles d'une montre pour ouvrir E019
Tourner en sens inverse des aiguilles d'une montre pour ouvrir E018
Utiliser la main courante M012
Utiliser la passerelle M023
Utiliser le passage M024
Utiliser une crème de protection M022
Vêtements de protection obligatoires M010
Visière de protection obligatoire M013
4.3 Classification des signaux de sécurité
Les signaux de sécurité sont classifiés comme suit selon leur fonction:
E est la catégorie des signaux indiquant une issue de secours, l'emplacement des équipements de
sécurité ou d'un local de sécurité, ou une action de sécurité (signaux de condition de sécurité);
F est la catégorie des signaux d'équipements de lutte contre l'incendie;
M est la catégorie des signaux d'obligation;
P est la catégorie des signaux d'interdiction;
W est la catégorie des signaux d'avertissement.
Le Tableau 2 résume les signaux de sécurité enregistrés en termes de catégorie de signal de sécurité
conformément à l'ISO 3864-1.
5 Signaux de sécurité enregistrés
Les Tableaux 3 à 7 fournissent des originaux de signaux de sécurité d'une taille uniforme de 70 mm avec des
repères d'angle destinés à permettre une réduction ou un agrandissement précis. Les illustrations des
signaux sont présentées sans bordure afin d'assurer une mise à l'échelle de reproduction cohérente, même si
une bordure peut être utile pour obtenir un contraste de luminance entre le signal de sécurité et son fond
lorsqu'il est monté ou affiché. Il convient de reproduire les signaux de sécurité exactement comme présentés
dans les Tableaux 3 à 7. Cependant, des modifications graphiques sont autorisées jusqu'à un certain degré
lorsque des différences culturelles ou des formats d'application spéciaux doivent être considérés, à condition
de conserver la signification d'origine et de préserver la compréhension du signal de sécurité. La reproduction
cohérente et l'utilisation de ces signaux de sécurité contribuera progressivement à améliorer le degré de
compréhension à l'échelle internationale.
Dans des cas où l'orientation du symbole graphique n'est pas essentielle à la signification du signal de
sécurité, le symbole graphique peut être reproduit en mode miroir. Pour les signaux d'interdiction, il est
indispensable que la barre d'interdiction ne masque pas les détails significatifs du symbole graphique.
NOTE Le symbole graphique est l'ensemble de l'image contenant tous les éléments du symbole graphique comme
présentés dans le signal de sécurité enregistré.
Si un signal de sécurité enregistré n'est pas disponible pour indiquer un message particulier souhaité, ce
message doit être obtenu en élaborant un nouveau signal de sécurité selon les principes de conception de
l'ISO 3864-1 et de l'ISO 3864-3 ou en utilisant le signal général qui convient (ISO 7010-M001, ISO 7010-P001,
ISO 7010-W001) accompagné d'informations de sécurité supplémentaires.
Les Tableaux 3 à 7 présentent les originaux des signaux de sécurité selon leur catégorie comme suit:
E Signaux indiquant une issue de secours, l'emplacement des équipements
de sécurité ou d'un local de sécurité, ou une action de sécurité
(signaux de condition de sécurité) voir le Tableau 3
F Signaux d'équipements de lutte contre l'incendie voir le Tableau 4
M Signaux d'obligation voir le Tableau 5
P Signaux d'interdiction voir le Tableau 6
W Signaux d'avertissement voir le Tableau 7
Les Tableaux 3 à 7 fournissent également la description de l'application de chaque signal de sécurité.
6 © ISO 2011 – Tous droits réservés
Tableau 2 — Résumé de tous les signaux de sécurité
Catégorie
E F M P W
Issue de secours,
emplacement des
Signal de sécurité,
équipements de
numéro de
Signaux
sécurité ou d'un
référence et référent
d'équipements de Signaux Signaux Signaux
local de sécurité,
lutte contre d'obligation d'interdiction d'avertissement
action de sécurité
l'incendie
(signaux de
condition de
sécurité)
Signal de sécurité
Numéro de E001 F001 M001 P001 W001
référence
Référent Sortie de secours Extincteur d'incendie Obligation, Interdiction, Danger,
(à gauche) signal général signal général signal général
Signal de sécurité
Numéro de E002 F002 M002 P002 W002
référence
Référent Sortie de secours Robinet d'incendie Consulter le Interdiction de fumer Danger;
(à droite) armé manuel/la notice Matières explosives
d'instructions
Signal de sécurité
Numéro de E003 F003 M003 P003 W003
référence
Référent Premiers secours Échelle d'incendie Serre-tête antibruit Flammes nues Danger;
obligatoire interdites; Feu et Matières
source d'allumage radioactives ou
non protégée radiations ionisantes
interdits,
Interdiction de fumer
Signal de sécurité
Numéro de E004 F004 M004 P004 W004
référence
Référent Téléphone d'urgence Ensemble Lunettes de Interdit aux piétons Danger;
d'équipements de protection Rayonnement laser
lutte contre l'incendie obligatoires
Tableau 2 (suite)
Catégorie
E F M P W
Issue de secours,
emplacement des
Signal de sécurité,
équipements de
numéro de
Signaux
sécurité ou d'un
référence et référent
d'équipements de Signaux Signaux Signaux
local de sécurité,
lutte contre d'obligation d'interdiction d'avertissement
action de sécurité
l'incendie
(signaux de
condition de
sécurité)
Signal de sécurité retiré
Numéro de E005 F005 M005 P005 W005
référence
Référent Direction, flèche Point d'alarme Mise à la terre Eau non potable Danger;
(positionnements à incendie obligatoire Radiations non
90°), condition de ionisantes
sécurité
Signal de sécurité retiré
Numéro de E006 F006 M006 P006 W006
référence
Référent Direction, flèche 45° Téléphone à utiliser Débrancher la prise Interdit aux chariots Danger;
(positionnements à en cas d'incendie d'alimentation du élévateurs à fourche Champ magnétique
90°), condition de secteur et autres véhicules
sécurité industriels
Signal de sécurité —
Numéro de E007 — M007 P007 W007
référence
Référent Point de — Lunettes de Entrée interdite aux Danger;
rassemblement protection opaques porteurs d'un Trébuchement
après évacuation obligatoires stimulateur
cardiaque
Signal de sécurité —
Numéro de E008 — M008 P008 W008
référence
Référent Casser pour obtenir — Chaussures de Articles métalliques Danger; Chute avec
l'accès sécurité obligatoires ou montres interdits dénivellation
8 © ISO 2011 – Tous droits réservés
Tableau 2 (suite)
Catégorie
E F M P W
Issue de secours,
emplacement des
Signal de sécurité,
équipements de
numéro de
Signaux
sécurité ou d'un
référence et référent
d'équipements de Signaux Signaux Signaux
local de sécurité,
lutte contre d'obligation d'interdiction d'avertissement
action de sécurité
l'incendie
(signaux de
condition de
sécurité)
en cours
Signal de sécurité —
d'élaboration
Numéro de E009 — M009 — W009
référence
Référent Médecin — Gants de protection — Danger;
obligatoires Risque biologique
Signal de sécurité —
Numéro de E010 — M010 P010 W010
référence
Référent Défibrillateur — Vêtements de Interdiction de Danger; Basses
automatique externe protection toucher températures,
pour le cœur obligatoires conditions de gel
Signal de sécurité —
Numéro de E011 — M011 P011 W011
référence
Référent Équipement de — Lavage des mains Interdiction Danger;
rinçage des yeux obligatoire d'éteindre avec de Surface glissante
l'eau
Signal de sécurité —
Numéro de E012 — M012 P012 W012
référence
Référent Douche de sécurité — Utiliser la main Charge lourde Danger;
courante interdite Électricité
Tableau 2 (suite)
Catégorie
E F M P W
Issue de secours,
emplacement des
Signal de sécurité,
équipements de
numéro de
Signaux
sécurité ou d'un
référence et référent
d'équipements de Signaux Signaux Signaux
local de sécurité,
lutte contre d'obligation d'interdiction d'avertissement
action de sécurité
l'incendie
(signaux de
condition de
sécurité)
Signal de sécurité —
Numéro de E013 — M013 P013 W013
référence
Référent Civière — Visière de protection Interdiction d’activer Danger;
obligatoire des téléphones Chien de garde
mobiles
en cours
Signal de sécurité —
d'élaboration
Numéro de — — M014 P014 W014
référence
Référent — — Casque de Entrée interdite aux Danger;
protection porteurs d'implants Chariots élévateurs
obligatoire métalliques à fourche et autres
véhicules industriels
en cours
Signal de sécurité —
d'élaboration
Numéro de — — M015 P015 W015
référence
Référent — — Gilet de sécurité Ne pas mettre les Danger;
haute visibilité mains Charges
obligatoire suspendues
en cours
Signal de sécurité —
d'élaboration
Numéro de E016 — M016 — W016
référence
Référent Fenêtre de secours — Masque obligatoire — Danger;
avec échelle de Matières toxiques
secours
10 © ISO 2011 – Tous droits réservés
Tableau 2 (suite)
Catégorie
E F M P W
Issue de secours,
emplacement des
Signal de sécurité,
équipements de
numéro de
Signaux
sécurité ou d'un
référence et référent
d'équipements de Signaux Signaux Signaux
local de sécurité,
lutte contre d'obligation d'interdiction d'avertissement
action de sécurité
l'incendie
(signaux de
condition de
sécurité)
Signal de sécurité —
Numéro de E017 — M017 P017 W017
référence
Référent Fenêtre de secours — Protection des voies Interdiction de Danger;
respiratoires pousser Surface chaude
obligatoire
Signal de sécurité —
Numéro de E018 — M018 P018 W018
référence
Référent Tourner en sens — Harnais de sécurité Interdiction de Danger; Démarrage
inverse des aiguilles obligatoire s'asseoir automatique
d'une montre pour
ouvrir
Signal de sécurité —
Numéro de E019 — M019 P019 W019
référence
Référent Tourner dans le sens — Masque de soudage Interdiction de Danger;
des aiguilles d'une obligatoire marcher sur la Écrasement
montre pour ouvrir surface
Signal de sécurité — —
Numéro de — — M020 P020 W020
référence
Référent — — Attacher la ceinture Interdiction d'utiliser Danger;
de sécurité l'ascenseur en cas Obstacle en hauteur
d'incendie
Tableau 2 (suite)
Catégorie
E F M P W
Issue de secours,
emplacement des
Signal de sécurité,
équipements de
numéro de Signaux
sécurité ou d'un
référence et référent d'équipements de Signaux Signaux Signaux
local de sécurité,
lutte contre d'obligation d'interdiction d'avertissement
action de sécurité
l'incendie
(signaux de
condition de
sécurité)
Signal de sécurité — —
Numéro de — — M021 P021 W021
référence
Référent — — Débrancher avant Interdit aux chiens Danger;
d'effectuer une Matières
activité de inflammables
maintenance ou une
réparation
Signal de sécurité — —
Numéro de — — M022 P022 W022
référence
Référent — — Utiliser une crème Interdiction de Danger;
de protection manger ou de boire Élément pointu
Signal de sécurité — —
Numéro de — — M023 P023 W023
référence
Référent — — Utiliser la passerelle Ne pas obstruer Danger; Substances
corrosives
Signal de sécurité — —
Numéro de — — M024 P024 W024
référence
Référent — — Utiliser le passage Ne pas marcher ou Danger;
stationner à cet Écrasement des
endroit mains
12 © ISO 2011 – Tous droits réservés
Tableau 2 (suite)
Catégorie
E F M P W
Issue de secours,
emplacement des
Signal de sécurité,
équipements de
numéro de
Signaux
sécurité ou d'un
référence et référent
d'équipements de Signaux Signaux Signaux
local de sécurité,
lutte contre d'obligation d'interdiction d'avertissement
action de sécurité
l'incendie
(signaux de
condition de
sécurité)
Signal de sécurité — —
Numéro de — — M025 P025 W025
référence
Référent — — Protection opaque Ne pas utiliser un Danger; Rouleaux
des yeux obligatoire échafaudage contrarotatifs
pour les enfants en incomplet
bas âge
Signal de sécurité — —
Numéro de — — M026 P026 W026
référence
Référent — — Tablier de protection Ne pas utiliser ce Danger;
obligatoire dispositif dans une Charge de la batterie
baignoire, une en cours
douche ou un
réservoir rempli
d'eau
Signal de sécurité — — —
Numéro de — — — P027 W027
référence
Référent — — — Ne pas utiliser cet Danger;
ascenseur pour des Rayonnement
personnes optique
Tableau 2 (suite)
Catégorie
E F M P W
Issue de secours,
emplacement des
Signal de sécurité,
équipements de
numéro de
Signaux
sécurité ou d'un
référence et référent
d'équipements de Signaux Signaux Signaux
local de sécurité,
lutte contre d'obligation d'interdiction d'avertissement
action de sécurité
l'incendie
(signaux de
condition de
sécurité)
Signal de sécurité — — —
Numéro de — — — P028 W028
référence
Référent — — — Port de gants interdit Danger; Substances
comburantes
Signal de sécurité — — —
Numéro de — — — P029 W029
référence
Référent — — — Interdiction de Danger; Bouteille
photographier pressurisée
Signal de sécurité — — — —
Numéro de — — — P030 —
référence
Référent — — — Ne pas faire des —
noeuds sur la corde
Signal de sécurité — — — —
Numéro de — — — P031 —
référence
Référent — — — Ne pas modifier la —
position de
l'interrupteur
14 © ISO 2011 – Tous droits réservés
Tableau 2 (suite)
Catégorie
E F M P W
Issue de secours,
emplacement des
Signal de sécurité,
équipements de
numéro de
Signaux
sécurité ou d'un
référence et référent
d'équipements de Signaux Signaux Signaux
local de sécurité,
lutte contre d'obligation d'interdiction d'avertissement
action de sécurité
l'incendie
(signaux de
condition de
sécurité)
Signal de sécurité — — — —
Numéro de — — — P032 —
référence
Référent — — — Ne pas utiliser pour —
la rectification plane
Signal de sécurité — — — —
Numéro de — — — P033 —
référence
Référent — — — Ne pas utiliser pour —
la rectification
humide
Signal de sécurité — — — —
Numéro de — — — P034 —
référence
Référent — — — Ne pas utiliser avec —
une meuleuse
portative
Tableau 3 — Description et application des référents pour les signaux indiquant une issue de secours,
l'emplacement des équipements de sécurité ou d'un local de sécurité, ou une action de sécurité
(signaux de condition de sécurité) (catégorie E)
N° référence
ISO 7010-E001
Référent
Sortie de secours (à gauche)
Fonction
Indiquer une issue de secours vers un lieu en sécurité
Contenu graphique
Silhouette humaine sortant par une porte (vers la gauche)
Danger
Ne pas être capable de localiser une issue de secours conduisant à un lieu sécurisé à utiliser pour l'évacuation en cas
d'urgence
Comportement humain escompté une fois compris le sens du signal de sécurité
Savoir repérer l'emplacement d'une issue de secours conduisant à un lieu sécurisé en cas d'urgence
Référents associés
ISO 7010-E002, ISO 7010-E016, ISO 7010-E017
Informations complémentaires
Les données d'essai obtenues conformément à l'ISO 9186-1:2007 ne sont pas disponibles. Cependant, ce signal de
sécurité a fait l'objet d'une recherche intensive au Japon et le modèle sélectionné a reçu les meilleurs résultats de
compréhension. Un signal supplémentaire accompagné d'un texte doit être utilisé pour améliorer la compréhension sauf
si le signal de sécurité est accompagné de manuels, d'instructions ou d'une formation.
Signalisation supplémentaire par flèche (type D de l'ISO 3864-3) en blanc sur fond vert à utiliser pour donner des
informations relatives à la direction (exemples de direction, les flèches peuvent subir des rotations de 45°):
16 © ISO 2011 – Tous droits réservés
Tableau 3 (suite)
N° référence
ISO 7010-E002
Référent
Sortie de secours (à droite)
Fonction
Indiquer une issue de secours vers un lieu en sécurité
Contenu graphique
Silhouette humaine sortant par une porte (vers la droite)
Danger
Ne pas être capable de localiser une issue de secours conduisant à un lieu sécurisé à utiliser pour l'évacuation en cas
d'urgence
Comportement humain escompté une fois compris le sens du signal de sécurité
Savoir repérer l'emplacement d'une issue de secours conduisant à un lieu sécurisé en cas d'urgence
Référents associés
ISO 7010-E001, ISO 7010-E016, ISO 7010-E017
Informations complémentaires
Les données d'essai obtenues conformément à l'ISO 9186-1:2007 ne sont pas disponibles. Cependant, ce signal de
sécurité a fait l'objet d'une recherche intensive au Japon et le modèle sélectionné a reçu les meilleurs résultats de
compréhension. Un signal supplémentaire accompagné d'un texte doit être utilisé pour améliorer la compréhension sauf
si le signal de sécurité est accompagné de manuels, d'instructions ou d'une formation.
Signalisation supplémentaire par flèche (type D de l'ISO 3864-3) en blanc sur fond vert à utiliser pour donner des
informations relatives à la direction (exemples de direction, les flèches peuvent subir des rotations de 45°):
Tableau 3 (suite)
N° référence
ISO 7010-E003
Référent
Premiers secours
Fonction
Indiquer l'emplacement de l'équipement, des locaux ou de
l'équipe de premiers secours
Contenu graphique
Croix blanche des premiers secours
Danger
Ne pas être capable de localiser l'équipement, les locaux ou l'équipe de premiers secours en cas de blessure ou
d'urgence
Comportement humain escompté une fois compris le sens du signal de sécurité
Savoir repérer l'équipement, les locaux ou l'équipe de premiers secours
Référents associés
ISO 7010-E004, ISO 7010-E009, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Informations complémentaires
Il convient d'utiliser ce signal de sécurité pour les équipements, locaux ou équipes de premiers secours pour lesquels il
n'existe aucun signal de sécurité enregistré.
La croix des premiers secours peut être remplacée par tout autre élément approprié évocateur pour le groupe culturel visé.
Les données d'essai obtenues conformément à l'ISO 9186-1:2007 ne sont pas disponibles. En conséquence, un signal
supplémentaire accompagné d'un texte doit être utilisé pour améliorer la compréhension sauf si le signal de sécurité est
accompagné de manuels, d'instructions ou d'une formation.
18 © ISO 2011 – Tous droits réservés
Tableau 3 (suite)
N° référence
ISO 7010-E004
Référent
Téléphone d'urgence
Fonction
Indiquer l'emplacement d'un téléphone d'urgence
Contenu graphique
Combiné téléphonique (vu de profil), croix blanche des
premiers secours
Danger
Ne pas être capable de localiser un téléphone à utiliser en cas d'urgence
Comportement humain escompté une fois compris le sens du signal de sécurité
Savoir repérer un téléphone d'urgence
Référents associés
ISO 7010-E003, ISO 7010-E009, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013, ISO 7010-F006
Informations complémentaires
La croix des premiers secours peut être remplacée par tout autre élément approprié évocateur pour le groupe culturel visé.
Les données d'essai obtenues conformément à l'ISO 9186-1:2007 ne sont pas disponibles. En conséquence, un signal
supplémentaire accompagné d'un texte doit être utilisé pour améliorer la compréhension sauf si le signal de sécurité est
accompagné de manuels, d'instructions ou d'une formation.
Tableau 3 (suite)
N° référence
ISO 7010-E005
Référent
Direction, flèche
(positionnements à 90°),
condition de sécurité
retiré
Fonction
Contenu graphique
Danger
Comportement humain escompté une fois compris le sens du signal de sécurité
Référents associés
Information complémentaire
Ce signal a été retiré des signaux de sécurité enregistrés, puisqu'il doit être utilisé uniquement comme signal
supplémentaire.
20 © ISO 2011 – Tous droits réservés
Tableau 3 (suite)
N° référence
ISO 7010-E006
Référent
Direction, flèche 45°
(positionnements à 90°),
condition de sécurité
retiré
Fonction
Contenu graphique
Danger
Comportement humain escompté une fois compris le sens du signal de sécurité
Référents associés
Information complémentaire
Ce signal a été retiré des signaux de sécurité enregistrés, puisqu'il doit être utilisé uniquement comme signal
supplémentaire.
Tableau 3 (suite)
N° référence
ISO 7010-E007
Référent
Point de rassemblement
après évacuation
Fonction
Indiquer l'emplacement d'un point de rassemblement
sécurisé après une évacuation
Contenu graphique
Deux formes humaines et la tête d'une troisième forme
humaine, en groupe, quatre flèches tracées à partir des
coins et pointant vers elles
Danger
Ne pas être capable de localiser le point de rassemblement sécurisé après une évacuation
Comportement humain escompté une fois compris le sens du signal de sécurité
Savoir repérer le point de rassemblement après une évacuation, indiqué pour permettre aux individus d'être pris en
charge après l'évacuation d'un bâtiment ou de locaux
Référents associés
—
Informations complémentaires
Les données d'essai obtenues conformément à l'ISO 9186-1:2007 ne sont disponibles que pour un pays. Les résultats
obtenus de l’essai national ont cependant montré que, dans un pays, le signal de sécurité ne répondait pas aux critères
d'acceptabilité. En conséquence, un signal supplémentaire accompagné d'un texte doit être utilisé pour améliorer la
compréhension sauf si le signal de sécurité est accompagné de manuels, d'instructions ou d'une formation.
22 © ISO 2011 – Tous droits réservés
Tableau 3 (suite)
N° référence
ISO 7010-E008
Référent
Casser pour obtenir l'accès
Fonction
Indiquer un élément à briser pour obtenir l'accès à un
dispositif de sortie de secours
Contenu graphique
Poing et avant-bras humain (en contour) tenant une barre,
forme d'étoile irrégulière
Danger
Ne pas être capable d'ouvrir un dispositif de sortie de secours
Comportement humain escompté une fois compris le sens du signal de sécurité
Briser l'élément pour accéder au dispositif donnant sur la sortie de secours en cas d'urgence
Référents associés
—
Informations complémentaires
Les données d'essai obtenues conformément à l'ISO 9186-1:2007 ne sont disponibles que pour un pays. Les résultats
obtenus de l’essai national ont cependant montré que, dans un pays, le signal de sécurité ne répondait pas aux critères
d'acceptabilité. En conséquence, un signal supplémentaire accompagné d'un texte doit être utilisé pour améliorer la
compréhension sauf si le signal de sécurité est accompagné de manuels, d'instructions ou d'une formation.
Tableau 3 (suite)
N° référence
ISO 7010-E009
Référent
Médecin
Fonction
Indiquer l'emplacement d'un médecin en cas d'urgence
Contenu graphique
Buste de silhouette humaine équipé d'un stéthoscope, croix
blanche des premiers secours
Danger
Ne pas être capable de localiser un médecin urgentiste
Comportement humain escompté une fois compris le sens du signal de sécurité
Savoir repérer un médecin urgentiste
Référents associés
ISO 7010-E003, ISO 7010-E004, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Informations complémentaires
La croix des premiers secours peut être remplacée par tout autre élément approprié évocateur pour le groupe culturel visé.
Les données d'essai obtenues conformément à l'ISO 9186-1:2007 ne sont pas disponibles. En conséquence, un signal
supplémentaire accompagné d'un texte doit être utilisé pour améliorer la compréhension sauf si le signal de sécurité est
accompagné de manuels, d'instructions ou d'une formation.
24 © ISO 2011 – Tous droits réservés
Tableau 3 (suite)
N° référence
ISO 7010-E010
Référent
Défibrillateur automatique externe
pour le cœur
Fonction
Indiquer l'emplacement d'un défibrillateur automatique
externe pour le cœur
Contenu graphique
Cœur avec un éclair en son centre, croix blanche des
premiers secours
Danger
Ne pas être capable de localiser un défibrillateur automatique externe pour le cœur
Comportement humain escompté une fois compris le sens du signal de sécurité
Savoir repérer un défibrillateur automatique externe pour le cœur
Référents associés
ISO 7010-E003, ISO 7010-E004, ISO 7010-E009, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Informations complémentaires
La croix des premiers secours peut être remplacée par tout autre élément approprié évocateur pour le groupe culturel
visé.
Les données d'essai obtenues conformément à l'ISO 9186-1:2007 sont disponibles pour plusieurs pays. Les résultats
d'essai ont montré que le signal de sécurité ne répondait pas aux critères d'acceptabilité. En conséquence, un signal
supplémentaire accompagné d'un texte doit être utilisé pour améliorer la compréhension sauf si le signal de sécurité est
accompagné de manuels, d'instructions ou d'une formation.
Tableau 3 (suite)
N° référence
ISO 7010-E011
Référent
Équipement de rinçage des yeux
Fonction
Indiquer l'emplacement d'un équipement de rinçage des
yeux
Contenu graphique
Œil situé au-dessus d'une projection d'eau provenant d'une
pomme de douche, croix blanche des premiers secours
Danger
Ne pas être capable de localiser un équipement de rinçage des yeux
Comportement humain escompté une fois compris le sens du signal de sécurité
Savoir repérer un équipement de rinçage des yeux
Référents associés
ISO 7010-E003, ISO 7010-E004, ISO 7010-E009, ISO 7010-E010, ISO 7010-E012, ISO 7010-E013
Informations complémentaires
La croix des premiers secours peut être remplacée par tout autre élément approprié évocateur pour le groupe culturel
visé.
Les données d'essai obtenues conformément à l'ISO 9186-1:2007 ne sont pas disponibles. En conséquence, un signal
supplémentaire accompagné d'un texte doit être utilisé pour améliorer la compréhension sauf si le signal de sécurité est
accompagné de manuels, d'instructions ou d'une formation.
26 © ISO 2011 – Tous droits réservés
Tableau 3 (suite)
N° référence
ISO 7010-E012
Référent
Douche de sécurité
Fonction
Indiquer l'emplacement d'une douche de sécurité
Contenu graphique
Silhouette humaine située sous un écoulement d'eau
provenant d'une pomme de douche, croix blanche des
premiers secours
Danger
Ne pas être capable de localiser une douche de sécurité
Comportement humain escompté une fois compris le sens du signal de sécurité
Savoir repérer une douche de sécurité
Référents associés
ISO 7010-E003, ISO 7010-E004, ISO 7010-E009, ISO 7010-E010, ISO 7010-E011, ISO 7010-E013
Informations comp
...
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 7010
Второеиздание
2011-06-01
Символы графические. Цвета и знаки
безопасности. Зарегистрированные
знаки безопасности
Graphic symbols – Safety colours and safety signs – Registered
safety signs
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2011
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2011
Все права сохраняются. Если не задано иначе, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия офиса ISO по адресу, указанному ниже, или членов ISO в стране регистрации
пребывания.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2011 – Все права сохраняются
Содержание Страница
Предисловие .iv
Введение .v
1 Область применения .1
2 Нормативные ссылки .1
3 Термины и определения .2
4 Объекты ссылок и распределение по категориям знаков безопасности.2
4.1 Общие положения .2
4.2 Объект ссылки (смысл безопасности).2
4.3 Распределение по категориям знаков безопасности.6
5 Зарегистрированные знаки безопасности.6
Библиография.124
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. Что касается стандартизации в области электротехники, то
ISO работает в тесном сотрудничестве с Международной электротехнической комиссией (IEC).
Проекты международных стандартов разрабатываются в соответствии с правилами Директив ISO/IEC,
Часть 2.
Основной задачей технических комитетов является подготовка международных стандартов. Проекты
международных стандартов, принятые техническими комитетами, рассылаются комитетам-членам на
голосование. Их опубликование в качестве международных стандартов требует одобрения не менее
75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы настоящего международного стандарта могут быть
объектом патентных прав. Международная организация по стандартизации не может нести
ответственность за идентификацию какого-либо одного или всех патентных прав.
ISO 7010 подготовил Технический комитет ISO/TC 145, Графические символы., Подкомитет SC 2,
Идентификация безопасности, знаки, формы, символы и цвета.
Настоящее второе издание отменяет и замещает первое (ISO 7010:2003) и ISO 6309:1987, Оно также
включает следующие Изменения
ISO 7010:2003/Amd. 1:2006,
ISO 7010:2003/Amd. 2:2007,
ISO 7010:2003/Amd. 3:2007,
ISO 7010:2003/Amd. 4:2009,
ISO 7010:2003/Amd. 5:2010,
ISO 7010:2003/Amd. 6:2010,
ISO 7010:2003/Amd. 7:2010, и
ISO 7010:2003/Amd. 8:2011.
iv © ISO 2011 – Все права сохраняются
Введение
Имеется необходимость стандартизовать систему выдачи информации о безопасности, которая
полагается, насколько это возможно, на использование слов для достижения понимания.
Непрерывный рост в международной торговле, туризме и мобильности рабочей силы требуют общего
метода сообщения информации об обеспечении безопасности.
Недостаток стандартизации может привести к путанице и риску несчастных случаев.
Использование стандартизованных знаков безопасности не заменяет свойственные рабочие методы,
инструкции и обучение или меры для предотвращения несчастных случаев. Образование является
существенной частью любой системы, которая предоставляет информацию по обеспечению
безопасности.
Знаки безопасности предполагается использовать только в случаях, когда существует риск людям.
Они могут появиться в надписях по технике безопасности в рабочих и общественных местах,
наставлениях и сообщениях по безопасности, на этикетках изделий, планах и маршрутах эвакуации в
зависимости от ситуации.
Предполагается, что настоящий международный стандарт надо использовать техническим комитетам
в рамках ISO, которые отвечают за разработку специфических знаков безопасности для своих
отраслей промышленности с гарантией, что имеется только один знак для каждого обозначения
безопасности. Предполагается также, что настоящий международный стандарт будет регулярно
пересматриваться, чтобы включать знаки безопасности по мере того, как они стандартизуются в ISO
и согласуются с принципами разработки, которые указаны в ISO 3864.
Знаки безопасности в настоящем международном стандарте утверждены в ISO/TC 145/SC 2 согласно
методикам стандартизации, широко распространенным на время публикации.
ПРИМЕЧАНИЕ 1 Установленные законом правила некоторых стран могут отличаться в том, что касается
ряда правил, указанных в настоящем международном стандарте.
ПРИМЕЧАНИЕ 2 Информация о методиках, критериях приемлемости, трафаретах и применении знаков
безопасности дается в Интернет по адресу http://www.iso.org/tc145/sc2
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 7010:2011(R)
Символы графические. Цвета и знаки безопасности.
Зарегистрированные знаки безопасности
ВАЖНОЕ ПРИМЕЧАНИЕ — Цвета, представленные в электронном файле настоящего документа,
не могут быть видимы на экране или распечатаны в качестве истинного представления. Хотя
копии настоящего документа напечатаны в ISO с таким расчетом, чтобы соответствовать (с
допустимым отклонением, если судить невооруженным взглядом) требованиям ISO 3864-4, не
предполагается использовать эти печатные копии для совпадения по цвету. Вместо этого
следует обращаться к ISO 3864-4, который предоставляет колориметрические и
фотометрические свойства и ссылки систем цветового порядка, используемые в качестве
руководящего указания.
1 Область применения
Настоящий международный стандарт предписывает знаки безопасности для предотвращения
несчастных случаев, противопожарной защиты, информации о возможности нанесения вреда
здоровью и эвакуации в аварийной ситуации.
Форма и цвет каждого знака безопасности соответствуют требованиям ISO 3864-1, а дизайн
графических символов – ISO 3864-3.
Настоящий международный стандарт применяется ко всем местоположениям, где необходимо
обращаться к вопросам обеспечения безопасности людей. Однако он не применяется к сигнализации,
используемой для указания направляющего рельса, дорожного, речного, морского или воздушного
движения и, как правило, к тем секторам, подлежащим регулированию, которые могут отличаться в
том, что касается определенных пунктов этого международного стандарта и ряда стандартов ISO 3864.
Настоящий международный стандарт задает оригиналы знаков безопасности, которые могут быть
сведены к определенному масштабу для воспроизведения и применения.
2 Нормативные ссылки
Следующие ссылочные документы являются обязательными для применения настоящего документа.
Для устаревших ссылок применяется только цитируемое издание. Для недатированных ссылок
применяется самое последнее издание ссылочного документа (включая поправки).
ISO 3864-1 Символы графические. Цвета и знаки безопасности. Часть 1. Принципы
проектирования знаков и маркировок безопасности
ISO 3864-3, Символы графические. Цвета и знаки безопасности. Часть 3. Принципы
проектирования графических символов для использования в знаках безопасности
ISO 3864-4, Символы графические. Цвета и знаки безопасности. Часть 4. Колориметрические и
фотометрические свойства материалов знаков безопасности
ISO 17724, Символы графические. Словарь
3 Термины и определения
В настоящем документе применяются термины и определения, данные в ISO 17724, а также
следующие.
3.1
содержание изображения
image content
письменная характеристика элементов графического символа или знака безопасности и их относительного
расположения
3.2
объект ссылки
referent
идея или цель, которую предполагается представить с помощью графического символа
3.3
знак безопасности
safety sign
знак, дающий общее сообщение о безопасности путем комбинации цвета и геометрической формы, а также
конкретное сообщение о безопасности за счет добавления графического символа
3.4
оригинал знака безопасности
safety sign original
знак безопасности, с которым ассоциируются объект ссылки, графическое представление и описание
применения
3.5
дополнительный знак
supplementary sign
знак, который оказывает поддержку другому знаку с главной целью предоставить дополнительное
разъяснение
4 Объекты ссылок и распределение по категориям знаков безопасности
4.1 Общие положения
Сводки в 4.2 и 4.3 предоставляются для облегчения поиска зарегистрированных знаков безопасности.
Настоящий международный стандарт будет иметь электронную поддержку через использование базы
данных. Индексы этой базы данных используются в упомянутых выше сводках в качестве
механизмов поиска каждого зарегистрированного знака безопасности, имеющего единственный в
1)
своем роде номер ссылки .
4.2 Объект ссылки (смысл безопасности)
Таблица 1 дает перечень объектов ссылок и предоставляет функциональный ссылочный номер знака
безопасности.
Зарегистрированные знаки безопасности можно найти в Интернет по адресу http://cdb.iso.org.
2 © ISO 2011 – Все права сохраняются
Таблица 1 — Сводка объектов ссылок в алфавитном порядке
Объект ссылки
Функциональный ссылочный номер
(смысл безопасности)
Автоматический внешний дефибриллятор сердца E010
Автоматический запуск, предупреждение W018
Зарядка аккумулятора, предупреждение W026
Биологическая опасность, предупреждение W009
Разбить, чтобы получить доступ E008
Соедините клемму заземления на землю M005
Разъедающее вещество, предупреждение W023
Противоположно вращающиеся валки, предупреждение W025
Сдавливание, предупреждение W019
Увечье рук, предупреждение W024
Разъедините перед техобслуживанием или ремонтом M021
Отключите сетевую вилку из электрической розетки M006
Доктор E009
Не изменяйте положение переключателя P031
Не тушите водой P011
Не создавайте препятствия P023
Не вяжите узлы на канате P030
Не прикасайтесь P010
Не применяйте для заточки по торцевой поверхности P032
Не применяйте для шлифования с охлаждением P033
Не используйте лифт при пожаре P020
Не используйте это устройство в ванной, душевой или резервуаре с водой P026
Не используйте эти незавершенные строительные леса P025
Не используйте этот лифт для людей P027
Не используйте с ручным шлифовальным станком P034
Здесь не ходите или не стойте P024
Не носите перчатки P028
Падение, предупреждение W008
Электричество, предупреждение W012
Запасной выход (налево) E001
Запасной выход (направо) E002
Телефон скорой помощи E004
Окно на крайний случай со спасательной лестницей E016
Таблица 1 (продолжение)
Объект ссылки Функциональный ссылочный номер
(смысл безопасности)
Место сбора после эвакуации E007
Взрывоопасный материал, предупреждение W002
Станция промывания глаз E011
Место включения пожарной тревоги F005
Телефон службы спасения при пожаре F006
Огнетушитель F001
Набор противопожарного оборудования F004
Скатка пожарного рукава F002
Пожарная лестница F003
Первая помощь E003
Горючий материал, предупреждение W021
Препятствие на полу разного уровня, предупреждение W007
Автопогрузчики и другой промышленный транспорт, предупреждение W014
i
Общий знак обязательного действия M001
Общий знак запрещения P001
Общий знак предупреждения W001
Охраняется собакой, предупреждение W013
Горячая поверхность, предупреждение W017
Лазерный луч, предупреждение W004
Низкая температура/условия замерзания, предупреждение W010
Магнитное поле, предупреждение W006
Нет доступа для автопогрузчиков и промышленному транспорту P006
Нет доступа людям с активным имплантатом возбуждения сердца P007
Нет доступа для людей с металлическими имплантатами P014
Отключите телефон сотовой связи P013
Никаких собак P021
Не есть или не пить P022
Без тяжелой нагрузки P012
Без металлических предметов или часов P008
Запрещается открытое пламя, огонь, источники искрения и курение P003
Не фотографировать P029
Не толкать P017
Не лезь внутрь P015
Не сидеть P018
Не курить P002
Не наступать на поверхность P019
Нет прохода P004
4 © ISO 2011 – Все права сохраняются
Таблица 1(продолжение)
Объект ссылки Функциональный ссылочный номер
(смысл безопасности)
Неионизирующее излучение, предупреждение W00
Не питьевая вода P005
Обязательно носите непрозрачные защитные очки M007
Оптическое излучение, предупреждение W02
Погрузка краном, предупреждение W01
Верхнее препятствие, предупреждение W02
Окислитель, предупреждение W02
Баллон под давлением, предупреждение W02
Предохраняйте глаза младенца непрозрачными защитными очками M025
Радиоактивное вещество или ионизирующее излучение, предупреждение W00
Обратитесь к технологической инструкции или брошюре M002
Спасательное окно E017
Безопасный душ E012
Острая часть, предупреждение W02
Скользкая поверхность, предупреждение W01
Носилки E013
Токсичное вещество, предупреждение W01
Чтобы открыть, поверните против часовой стрелки E018
Чтобы открыть, поверните по часовой стрелке E019
Используйте защитный крем M022
Используйте мостовой переход M023
Держитесь за поручень M012
Используйте защитный фартук M026
Идите по этой дорожке M024
Мойте руки M011
Носите защиту органов слуха M003
Носите защиту органов зрения M004
Защищайте лицо щитком M013
Предохраняйте голову M014
Носите одежду высокой видимости M015
Носите маску M016
Носите защитную одежду M010
Носите защитные перчатки M009
Используйте защитное свойство респиратора M017
Пристегните привязные ремни безопасности M020
Носите безопасную обувь M008
Носите предохранительный лямочный пояс M018
Используйте сварочную маску M019
4.3 Распределение по категориям знаков безопасности
Знаки безопасности распределяются по категориям согласно их функции следующим образом:
― E категория для знаков, указывающих маршрут эвакуации, местоположение оборудования
безопасности или безопасного помещения, или действие по обеспечению безопасности (знаки
безопасного состояния);
― F категория для знаков противопожарного оборудования;
― M категория для знаков обязательного действия;
― P категория для запрещающих знаков;
― W категория для предупреждающих знаков.
Таблица 2 дает сводку зарегистрированных знаков безопасности на основе категории знака
безопасности в соответствии с ISO 3864-1.
5 Зарегистрированные знаки безопасности
Таблицы 3−7 дают оригиналы знаков безопасности в одинаковом размере 70 мм с угловыми метками для
обеспечения выбора масштаба точного увеличения или уменьшения. Иллюстрации знаков показаны без
границ, чтобы учесть выбор масштаба непротиворечивого представления, хотя граница может быть
полезной для достижения яркостного контраста между знаком безопасности и его фоном при монтаже или
отображении. Знаки безопасности следует воспроизводить точно так, как показано в Таблицах 3−7. Однако
допускается некоторая степень графического видоизменения, когда культурные различия или специальные
форматы применения надо принимать во внимание при условии, что исходный смысл сохраняется, а
понимание знака безопасности поддерживается. Непротиворечивое воспроизведение и использование этих
знаков безопасности ведет к непрерывному улучшению понимания на международном уровне.
В случаях, когда ориентация графического символа не является существенной для значения знака
безопасности, то графический символ может быть воспроизведен в форме зеркального отображения.
Для знаков запрещения весьма важно, чтобы запретительные полосы не загораживали значимые
детали графического символа.
ПРИМЕЧАНИЕ Графический символ является полным изображением, которое содержит все элементы
графического символа, как показано в зарегистрированном знаке безопасности.
В случае отсутствия зарегистрированного знака безопасности, чтобы указывать конкретный желаемый смысл, то
этот смысл должен быть получен либо за счет разработки нового знака безопасности, следуя принципам
проектирования в ISO 3864-1 и ISO 3864-3, либо путем использования подходящего общего знака (ISO 7010-
M001, -P001, -W001) вместе с дополнительной информацией обеспечения безопасности.
Таблицы 3−7 представляют оригиналы знаков безопасности согласно их категориям следующим образом:
Знаки, указывающие маршрут эвакуации, расположение оборудования
безопасности или безопасного помещения, или действие по
― E см. Таблицу 3
обеспечению безопасности (знаки безопасного состояния)
Знаки противопожарного оборудования см. Таблицу 4
⎯ F
Знаки обязательного действия см. Таблицу 5
⎯ M
Запрещающие знаки см. Таблицу 6
⎯ P
Предупреждающие знаки см. Таблицу 7
⎯ W
Таблицы 3−7 также дают описание применения каждого знака безопасности.
6 © ISO 2011 – Все права сохраняются
Таблица 2 – Сводка всех знаков безопасности
Категория
E F M P W
Знак
Маршрут эвакуации,
безопасности,
местоположение
ссылочный
оборудования или
номер и Знаки Знаки Знаки Знаки
безопасного места,
объект противопожарного обязательного запрещения предупреждения
действие
ссылки оборудования действия
безопасности
(знаки безопасного
состояния)
Знак
безопасности
Номер E001 F001 M001 P001 W001
ссылки
Объект Запасной выход Огнетушитель Общий знак Общий знак Общий знак
ссылки (Налево) обязательного запрещения предупреждения
действия
Знак
безопасности
Номер E002 F002 M002 P002 W002
ссылки
Предупреждение
Объект Запасной выход Скатка пожарного Читать инструкции Не курить
Взрывоопасный
ссылки (Направо) рукава
материал
Знак
безопасности
Номер E 003 F003 M003 P003 W003
ссылки
Запрещается Предупреждение
Объект Первая помощь Пожарная лестница Носите защиту
открытый огонь, Радиоактивный или
ссылки органов слуха
костер, источник ионизирующий
искрения, курение материал
Знак
безопасности
Номер E004 F004 M004 P004 W004
ссылки
Объект Телефон скорой Набор Носите защиту Нет прохода Предупреждение;
ссылки помощи противопожарного органов зрения Лазерный луч
оборудования
Знак Изъят
безопасности
Номер ссылки
E005 F005 M005 P005 W005
Объект ссылки
Направление, стрелка
Место включения Соедините клемму Не питьевая вода Предупреждение;
(90° приращения)
сигнала пожарной заземления ша Ионизирующее
(безопасное
тревоги землю излучение
состояние)
Таблица 2 (продолжение)
Категория
E F M P W
Знак
безопасности, Маршрут
ссылочный эвакуации,
номер и местоположение Знаки Знаки Знаки запрещения Знаки
объект противопожар- обязательного предупреждения
оборудования
ссылки ного действия
или безопасного
места, действие оборудования
безопасности
(знаки безопасного
состояния)
Знак
безопасности
Номер ссылки E006 F006 M006 P006 W006
Объект Направление, Телефон службы Отсоедините Нет доступа Предупреждение;
ссылки спасения при сетевую вилку из автопогрузчикам и Магнитное поле
стрелка 45° (90°
пожаре электрической промышленному
приращения)
розетки транспорту
(безопасное
состояние)
-
Знак
безопасности
Номер ссылки E007 - M007 P007 W007
Объект Место сбора после - Обязательно Нет доступа людям Предупреждение;
ссылки эвакуации носите с имплантатом препятствие на
непрозрачные возбуждения полу разного
защитные очки сердца уровня
-
Знак
безопасности
Номер ссылки E 008 - M008 P008 W008
Объект Первая помощь - Носите защитную Запрет на Предупреждение;
ссылки обувь металлические опасность падения
предметы или часы
Знак в процессе
безопасности разработки
Номер ссылки E009 M009 P009 W009
Объект Врач Носите защитные Предупреждение;
ссылки перчатки Биологический риск
-
Знак
безопасности
Номер ссылки E010 - M010 P010 W010
Автоматический - Носите защитную Не прикасаться Предупреждение;
Объект
внешний дефиб- одежду низкая температура,
ссылки
риллятор сердца условия замерзания
8 © ISO 2011 – Все права сохраняются
Таблица 2 (продолжение)
Категория
E F M P W
Знак
безопасности, Маршрут
ссылочный эвакуации,
номер и местоположение Знаки Знаки Знаки запрещения Знаки
объект противопожар- обязательного предупреждения
оборудования
ссылки ного действия
или безопасного
места, действие оборудования
безопасности
(знаки безопасного
состояния)
-
Знак
безопасности
Номер ссылки E011 - M011 P011 W011
Объект Станция - Мойте руки Не тушите водой Предупреждение;
ссылки промывания глаз Скользкая
поверхность
-
Знак
безопасности
Номер ссылки E012 - M012 P012 W012
Объект Безопасный душ Держитесь за Без тяжелой Предупреждение;
ссылки поручень нагрузки Электричество
-
Знак
безопасности
Номер ссылки E 013 - M013 P013 W013
Объект Носилки - Предохраняйте Не включайте Предупреждение;
ссылки лицо щитком телефон сотовой Сторожевая собака
связи
- -
Знак
безопасности
Номер ссылки - - M014 P014 W014
Объект - Носите на голове Нет доступа людям Предупреждение;
ссылки защитную каску с металлическими Вилочные
имплантатами автоукладчики и
другой
промышленный
транспорт
-
Знак В процессе
безопасности разработки
Номер ссылки - M015 P015 W015
Объект - Носите одежду Не прикасаться Предупреждение;,
ссылки высокой видимости Погрузка краном
Таблица 2 (продолжение)
Категория
E F M P W
Маршрут
Знак
эвакуации,
безопасности,
местоположение Знаки Знаки Знаки Знаки
ссылочный
оборудования противопожар- обязательного запрещения предупреждения
номер и
ного действия
или безопасного
объект
оборудования
места, действие
ссылки
безопасности
(знаки безопасного
состояния)
- В процессе
разработки
Знак
безопасности
Номер ссылки E016 - M016 W016
Объект Аварийное окно со - Носите маску Предупреждение.
ссылки спасательной Токсичный
лестницей материал
-
Знак
безопасности
Номер ссылки E017 - M017 P017 W017
Объект Окно для спасения - Носите респиратор Не толкать Предупреждение.
ссылки Горячая
поверхность
-
Знак
безопасности
Номер ссылки E018 - M018 P018 W018
Объект Чтобы открыть, - Наденьте Не сидеть Предупреждение.
ссылки поверните против предохранительный Автоматический
часовой стрелки лямочный пояс запуск
-
Знак
безопасности
Номер ссылки E019 - M019 P018 W019
Объект Чтобы открыть, - Используйте Не наступайте на Предупреждение.
ссылки поверните по сварочную маску поверхность Сдавливание
часовой стрелке
- -
Знак
безопасности
Номер ссылки - - M020 P020 W020
Объект - - Застегните Не пользуйтесь Предупреждение.
ссылки привязной ремень лифтом при Верхнее
безопасности пожаре препятствие над
головой
10 © ISO 2011 – Все права сохраняются
Таблица 2 (продолжение)
Категория
E F M P W
Маршрут
Знак
эвакуации,
безопасности,
местоположение Знаки Знаки Знаки Знаки
ссылочный
оборудования противопожар- обязательного запрещения предупреждения
номер и
ного действия
или безопасного
объект
оборудования
места, действие
ссылки
безопасности
(знаки безопасного
состояния)
- -
Знак
безопасности
Номер ссылки - - M021 P021 W021
Объект - - Разъедините до Выгул собак Предупреждение.
ссылки выполнения запрещается Горючий материал
техобслуживания или
ремонта
- -
Знак
безопасности
Номер ссылки - - M022 P022 W022
Объект - - Используйте Еда и напитки Предупреждение.
ссылки защитный крем запрещаются Острый конец
- -
Знак
безопасности
Номер ссылки - - M023 P023 W023
Объект - - Пользуйтесь Не создавайте Предупреждение.
ссылки пешеходным препятствие Разъедающее
мостиком вещество
- -
Знак
безопасности
Номер ссылки - - M024 P024 W024
Объект - - Идите по этому пути Здесь не ходить и Предупреждение.
ссылки не стоять Увечье рук
Знак - -
безопасности
Номер ссылки - - M025 P025 W025
Объект - - Предохраняйте глаза Не пользуйтесь Предупреждение.
ссылки младенца защитными лифтом при Валки
темными очками пожаре противоположного
вращения
Таблица 2 (продолжение)
Категория
E F M P W
Маршрут
Знак
эвакуации,
безопасности,
местоположение Знаки Знаки Знаки запрещения Знаки
ссылочный
оборудования противопожар- обязательного предупреждения
номер и
ного действия
или безопасного
объект
оборудования
места, действие
ссылки
безопасности
(знаки безопасного
состояния)
-
Знак
безопасности
Номер ссылки - M026 P026 W026
Объект - Используйте Не используйте это Предупреждение.
ссылки защитный фартук устройство в Зарядка
ванной, душе или аккумулятора
резервуаре с водой
- - -
Знак
безопасности
Номер ссылки - - - P027 W027
Объект - - - Не используйте Предупреждение.
ссылки этот лифт для Оптическое
подъема людей излучение
- - -
Знак
безопасности
Номер ссылки - - - P028 W028
Объект - - - Не одевайте Предупреждение.
ссылки перчатки Окислитель
- - -
Знак
безопасности
Номер ссылки - - - P029 W029
Объект - - - Не Предупреждение.
ссылки фотографировать Баллон под
давлением
Знак - - - -
безопасности
Номер ссылки - - - P025 -
Объект - - - Не вяжите узлы на -
ссылки канате
12 © ISO 2011 – Все права сохраняются
Таблица 2 (продолжение)
Категория
E F M P W
Маршрут
Знак
эвакуации,
безопасности,
местоположение Знаки Знаки Знаки запрещения Знаки
ссылочный
оборудования противопожар- обязательного предупреждения
номер и
ного действия
или безопасного
объект
оборудования
места, действие
ссылки
безопасности
(знаки безопасного
состояния)
- -- -- --
Знак
безопасности
Номер ссылки - - - P031 -
Объект - - - Не изменяйте -
ссылки положение этого
переключателя
- - -
--
Знак
безопасности
Номер ссылки - - - P032 -
Объект - - - Не применяйте для -
ссылки заточки торцевой
поверхности
- - - --
Знак
безопасности
Номер ссылки - - - P033 -
Объект - - - Не применяйте для -
ссылки шлифования с
охлаждением
- - - --
Знак
безопасности
Номер ссылки - - - P029 -
Объект - - - Не используйте с -
ссылки ручным
шлифовальным
станком
Таблица 3 – Описание и применение объекта ссылки для знаков, указывающих маршрут
эвакуации, расположение оборудования безопасности и безопасного помещения, или действия
по обеспечению безопасности (знаки безопасности категории E)
Ссылочный номер
ISO 7010-E001
Объект ссылки
Запасной выход (левый)
Функция
Указать маршрут эвакуации в безопасное место
Содержание изображения
Фигура человека, движущаяся (налево) через
дверной проем
Потенциальная опасность
Невозможность найти маршрут эвакуации в безопасное место, которое предоставляется для эвакуации в
случае крайней необходимости
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Знает расположение маршрута эвакуации в безопасное место в случае крайней
необходимости Родственные объекты ссылок
ISO 7010-E001, ISO 7010-E016, ISO 7010-E017
Дополнительная информация
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Однако этот знак безопасности
подвергся интенсивному исследованию в Японии, а выбранный дизайн дал наилучшие результаты понимания.
Дополнительный текстовый знак должен быть использован для повышения понимания за исключением, когда
этот знак безопасности дополняется наставлениями, инструкциями или обучением.
Дополнительный знак белой стрелки на зеленом фоне (тип D в ISO 3864-3) должен быть использован для
информации о направлении движения человека (примеры направления показывают, что стрелки могут быть
повернуты с шагом поворота на 45°)
14 © ISO 2011 – Все права сохраняются
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E002
Объект ссылки
Запасной выход (правый)
Функция
Указать маршрут эвакуации в безопасное место
Содержание изображения
Фигура человека, движущаяся (направо) через дверной
проем
Потенциальная опасность
Невозможность найти маршрут эвакуации в безопасное место, которое предоставляется для эвакуации в
случае крайней необходимости
Предполагаемое поведение человека, которое должно быть вызвано после осмысления
значения этого знака безопасности
Знает расположение маршрута эвакуации в безопасное место в случае крайней необходимости
Родственные объекты ссылок
ISO 7010-E001, ISO 7010-E016, ISO 7010-E017
Дополнительная информация
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Однако этот знак безопасности
подвергся интенсивному исследованию в Японии, а выбранный дизайн дал наилучшие результаты понимания.
Дополнительный текстовый знак должен быть использован для повышения понимания за исключением, когда
этот знак безопасности дополняется наставлениями, инструкциями или обучением.
Дополнительный знак белой стрелки на зеленом фоне (тип D в ISO 3864-3) должен быть использован для
информации о направлении движения человека (примеры направления показывают, что стрелки могут быть
повернуты с шагом поворота на 45°)
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E003
Объект ссылки
Первая помощь
Функция
Указать расположение оборудования или помещений,
или персонала для оказания первой помощи
Содержание изображения
Крест первой помощи
Потенциальная опасность
Невозможность найти расположение оборудования или помещений, или персонала для оказания первой
помощи в случае телесного повреждения или крайней необходимости
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Знает расположение оборудования или помещений, или персонала для оказания первой
помощи Родственные объекты ссылок
ISO 7010-E004, ISO 7010-E009, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Дополнительная информация
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Соответственно, дополнительный
текстовый знак должен быть использован для повышения понимания за исключением, когда этот знак
безопасности дополняется наставлениями, инструкциями или обучением.
16 © ISO 2011 – Все права сохраняются
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E004
Объект ссылки
Телефон скорой помощи
Функция
Указать местоположение телефона скорой помощи
Содержание изображения
Телефонная трубка (профиль), крест первой помощи
Потенциальная опасность
Невозможность найти местоположение телефона скорой помощи в случае крайней необходимости
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Знает местоположение телефона скорой помощи,
Родственные объекты ссылок
ISO 7010-E003, ISO 7010-E009, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Дополнительная информация
Медицинский крест может быть заменен другим знаком с учетом культурных потребностей
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Соответственно, дополнительный
текстовый знак должен быть использован для повышения понимания за исключением, когда этот знак
безопасности дополняется наставлениями, инструкциями или обучением.
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E005
Объект ссылки
изъят
Направление, стрелка (шаги поворота
90°), безопасное состояние
Функция
Содержание изображения
Потенциальная опасность
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Родственные объекты ссылок
Дополнительная информация
Этот знак был изъят в качестве зарегистрированного знака безопасности, так как его надо использовать только
как дополнительный знак.
.
18 © ISO 2011 – Все права сохраняются
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E006
Объект ссылки
изъят
Направление, стрелка (шаги поворота
45°), безопасное состояние
Функция
Содержание изображения
Потенциальная опасность
Предполагаемое поведение человека, которое должно быть вызвано после осмысления
значения этого знака безопасности
Родственные объекты ссылок
Дополнительная информация
Этот знак был изъят в качестве зарегистрированного знака безопасности, так как его надо использовать только
как дополнительный знак.
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E007
Объект ссылки
Место сбора после эвакуации
Функция
Указать расположение безопасного места сбора
после эвакуации
Содержание изображения
Две фигуры человека и голова третьей фигуры в
группе, четыре стрелки, идущие из углов и
указывающие на эту группу
Потенциальная опасность
Невозможность найти безопасное место сбора после эвакуации
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Знает место сбора после эвакуации, которое предоставляется для подсчета людей после
иого, как они покинули дом или здание
Родственные объекты ссылок
–
Дополнительная информация
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Однако результаты
национального испытания показали, что в одной стране этот знак безопасности не отвечает критериям
должен быть использован для повышения
приемлемости. Соответственно, дополнительный текстовый знак
понимания за исключением, когда этот знак безопасности дополняется наставлениями, инструкциями или
обучением.
20 © ISO 2011 – Все права сохраняются
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E008
Объект ссылки
Разбить, чтобы получить доступ
Функция
Указать крышку, которую надо разбить, чтобы получить
доступ к устройству запасного выхода
Содержание изображения
Кулак и нижняя часть руки человека (обведенная),
которая держит брусок, неровная звездная форма.
Потенциальная опасность
Невозможность открыть устройство запасного выхода
Предполагаемое поведение человека, которое должно быть вызвано после осмысления
значения этого знака безопасности
Разбивает крышку, чтобы получить доступ к устройству, которое управляет запасным выходом в
случае крайней необходимости
Родственные объекты ссылок
−
Дополнительная информация
Данные тестирования согласно ISO 9186-1:2007 имеются в распоряжении из одной страны. Однако результаты
национального испытания показали, что в одной стране этот знак безопасности не отвечает критериям
приемлемости. Соответственно, дополнительный текстовый знак должен быть использован для повышения
понимания за исключением, когда этот знак безопасности дополняется наставлениями, инструкциями или
обучением.
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E009
Объект ссылки
Врач
Функция
Указать местонахождение врача на случай крайней
необходимости
Содержание изображения
Верхняя часть фигуры человека со стетоскопом,
крест первой медицинской помощи
Потенциальная опасность
Нет возможности определить местонахождения врача
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Знает, где находится доктор на случай крайней необходимости
Родственные объекты ссылок
ISO 7010-E003, ISO 7010-E004, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Дополнительная информация
Крест первой медицинской помощи может быть заменен подходящим элементом с учетом культурных
требований целевой группы
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Соответственно, дополнительный
текстовый знак должен быть использован для повышения понимания за исключением, когда этот знак
безопасности дополняется наставлениями, инструкциями или обучением.
22 © ISO 2011 – Все права сохраняются
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E010
Объект ссылки
Автоматический внешний
дефибриллятор сердца
Функция
Указать местоположение автоматического внешнего
дефибриллятора сердца
Содержание изображения
Сердце с ударом молнии в середине, крест первой
медицинской помощи
Потенциальная опасность
Не может определить местоположение автоматического внешнего дефибриллятора сердца
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Знает местоположение автоматического внешнего дефибриллятора сердца
Родственные объекты ссылок
ISO 7010-E003, ISO 7010-E004, ISO 7010-E09, ISO 7010-E011, ISO 7010-E012, ISO 7010-E013
Дополнительная информация
Крест первой медицинской помощи может быть заменен подходящим элементом с учетом культурных
требований целевой группы.
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Соответственно, дополнительный
текстовый знак должен быть использован для повышения понимания за исключением, когда этот знак
безопасности дополняется наставлениями, инструкциями или обучением.
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E011
Объект ссылки
Станция промывания глаз
Функция
Указать местоположение станции промывания глаз
Содержание изображения
Глаз под потоком воды из насадки душа, знак первой
медицинской помощи
Потенциальная опасность
Не может определить местоположение станции промывания глаз
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Знает местоположение станции промывания глаз
Родственные объекты ссылок
ISO 7010-E003, ISO 7010-E004, ISO 7010-E09, ISO 7010-E010, ISO 7010-E012, ISO 7010-E013
Дополнительная информация
Крест первой медицинской помощи может быть заменен подходящим элементом с учетом культурных
требований целевой группы.
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Соответственно, дополнительный
текстовый знак должен быть использован для повышения понимания за исключением, когда этот знак
безопасности дополняется наставлениями, инструкциями или обучением.
24 © ISO 2011 – Все права сохраняются
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E012
Объект ссылки
Безопасный душ
Функция
Указать местоположение безопасного душа
Содержание изображения
Фигура человека под потоком воды из душевой
насадки, крест первой медицинской помощи
Потенциальная опасность
Не может определить местоположение безопасного душа
Предполагаемое поведение человека, которое должно быть вызвано после осмысления
значения этого знака безопасности
Знает местоположение безопасного душа
Родственные объекты ссылок
ISO 7010-E003, ISO 7010-E004, ISO 7010-E09, ISO 7010-E010, ISO 7010-E011, ISO 7010-E013
Дополнительная информация
Крест первой медицинской помощи может быть заменен подходящим элементом с учетом культурных
требований целевой группы.
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Соответственно, дополнительный
текстовый знак должен быть использован для повышения понимания за исключением, когда этот знак
безопасности дополняется наставлениями, инструкциями или обучением.
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E013
Объект ссылки
Носилки
Функция
Указать местонахождение носилок
Содержание изображения
Фигура человека на носилках, крест первой
медицинской помощи
Потенциальная опасность
Не может определить местонахождения носилок
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Знает местонахождение носилок
Родственные объекты ссылок
ISO 7010-E003, ISO 7010-E004, ISO 7010-E09, ISO 7010-E010, ISO 7010-E011, ISO 7010-E012
Дополнительная информация
Крест первой медицинской помощи может быть заменен подходящим элементом с учетом культурных
требований целевой группы.
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Соответственно, дополнительный
текстовый знак должен быть использован для повышения понимания за исключением, когда этот знак
безопасности дополняется наставлениями, инструкциями или обучением.
26 © ISO 2011 – Все права сохраняются
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E016
Объект ссылки
Аварийное окно со спасательной
лестницей
Функция
Указать местонахождение окна для эвакуации по
закрепленной спасательной лестнице
Содержание изображения
Фигура человека, окно и спасательная лестница
Потенциальная опасность
Не может определить местонахождения аварийного окна
Предполагаемое поведение человека, которое должно быть вызвано после
осмысления значения этого знака безопасности
Знает местонахождение аварийного окна на случай крайней необходимости
Родственные объекты ссылок
ISO 7010-E001, ISO 7010-E002, ISO 7010-E17
Дополнительная информация
Данные тестирования согласно ISO 9186-1:2007 не имеются в распоряжении. Соответственно, дополнительный
текстовый знак должен быть использован для повышения понимания за исключением, когда этот знак
безопасности дополняется наставлениями, инструкциями или обучением.
Таблица 3 (продолжение)
Ссылочный номер
ISO 7010-E017
Объект ссылки
Спасатель
...
Die Norm ISO 7010:2011 behandelt ein zentrales Thema im Bereich der Sicherheit am Arbeitsplatz und in öffentlichen Bereichen: die Verwendung von grafischen Symbolen für Sicherheitsfarben und Sicherheitszeichen. Diese Norm legt Standards für Sicherheitszeichen fest, die zur Unfallverhütung, zum Brandschutz, zur Information über Gesundheitsgefahren und zur Notfallevakuierung dienen. Die Gültigkeit von ISO 7010:2011 erstreckt sich auf all jene Orte, an denen Sicherheitsaspekte für Menschen berücksichtigt werden müssen. Dies umfasst eine breite Palette von Anwendungsbereichen, in denen das Risiko von Unfällen und anderen Gefahren besteht. Die Stärke dieser Norm liegt in der klaren und einheitlichen Definition der Form und Farbe jedes Sicherheitszeichens, die gemäß ISO 3864-1 sowie die Gestaltung der grafischen Symbole nach ISO 3864-3 festgelegt ist. Diese konsistenten Vorgaben fördern nicht nur die Verständlichkeit, sondern auch die schnelle Erkennbarkeit der Sicherheitszeichen durch die Nutzer. Ein weiterer Vorteil von ISO 7010:2011 ist die Möglichkeit, die originalen Sicherheitszeichen gemäß den Anforderungen skalieren und reproduzieren zu können. Dies stellt sicher, dass die Sicherheitszeichen in unterschiedlichen Größen und auf verschiedenen Materialien verwendet werden können, ohne dass die Lesbarkeit oder die Aussagekraft der Symbole beeinträchtigt wird. Die Relevanz dieser Norm ist insbesondere in einer Zeit, in der globale Mobilität und Diversität zunehmen, von größter Bedeutung. Über Länder- und Sprachgrenzen hinweg können standardisierte Sicherheitszeichen schnell und intuitiv verstanden werden, was dazu beiträgt, Risiken zu minimieren und Sicherheit in allen Bereichen zu gewährleisten. Es ist jedoch zu beachten, dass ISO 7010:2011 nicht für die Signalgebung im Verkehr, etwa für Schienen-, Straßen-, Fluss-, Schiffs- oder Luftverkehr, angewendet wird, da hier spezifische Regulierungen gelten, die möglicherweise von den Vorgaben der ISO 7010:2011 abweichen. Insgesamt bietet die Norm ISO 7010:2011 eine umfassende Grundlage für die Anwendung und Umsetzung von Sicherheitszeichen, die von grundlegender Bedeutung für die Sicherheit und Gesundheit von Menschen an verschiedenen Standorten sind. Ihr klar definierter Anwendungsbereich und die gut durchdachte Gestaltung der Symbole machen sie zu einem unverzichtbaren Instrument im Bereich der Sicherheitstechnik.
ISO 7010:2011은 사고 예방, 화재 보호, 건강 위험 정보 및 비상 대피를 위한 안전 표지에 관한 표준으로, 그 범위는 매우 포괄적입니다. 이 표준은 사람의 안전 문제를 다루어야 하는 모든 장소에 적용될 수 있으며, 안전 표지의 형태와 색상은 ISO 3864-1에 따라 정의되고, 그래픽 심볼의 디자인은 ISO 3864-3에 따라 설정됩니다. 이러한 일관된 기준은 다양한 환경에서 안전 표지가 명확히 인식되고 이해될 수 있도록 합니다. ISO 7010:2011의 강점 중 하나는 표준화된 안전 표지를 통해 응급 상황에서 사람들의 신속한 반응을 유도할 수 있다는 점입니다. 안전 표지의 디자인과 색상이 명확하게 규정되어 있어, 사용자들이 즉각적으로 위험을 인식하고 적절히 대응할 수 있도록 돕습니다. 이렇게 하면 사고를 예방하고 인명 피해를 줄이는 데 큰 기여를 할 수 있습니다. 또한, ISO 7010:2011은 재현 및 적용을 위한 안전 표지 원본을 명시하고 있어, 다양한 환경에서 효과적으로 활용될 수 있도록 지원합니다. 이는 기업 및 기관들이 법적 요구사항을 준수하면서도 통일된 안전 표지를 사용할 수 있게 해줍니다. 그러나 이 표준은 철도, 도로, 해양 및 공중 교통과 관련된 신호 지침에는 적용되지 않음을 명심해야 합니다. 이러한 예외 조항은 특정 분야에서의 규제 차이를 반영하고 있으며, 이는 ISO 7010:2011의 실제적 적용을 더욱 명확하게 합니다. 결론적으로, ISO 7010:2011은 안전과 관련된 표지의 표준화를 통해 사람들의 안전을 보장하고, 사고 예방을 위한 중요한 역할을 수행하는 문서입니다. 이 표준은 다양한 장소와 상황에서 필수적으로 고려되어야 할 안전 기준으로, 모든 사용자가 쉽게 이해할 수 있는 시스템을 제공합니다.
La norme ISO 7010:2011, intitulée « Symboles graphiques - Couleurs de sécurité et panneaux de sécurité - Panneaux de sécurité enregistrés », revêt une grande importance dans le domaine de la sécurité au travail et de la prévention des accidents. Son champ d'application s'étend à la signalisation des dangers liés à la santé et à la sécurité, ainsi qu'à la protection contre les incendies, tout en fournissant des indications claires pour l'évacuation d'urgence. L'un des points forts de la norme ISO 7010:2011 est sa strict alignement sur les normes ISO 3864-1 et ISO 3864-3, qui définissent respectivement les caractéristiques visuelles des panneaux de sécurité en termes de forme et de couleur, et le design des symboles graphiques. Cela garantit une cohérence visuelle et une compréhension universelle des panneaux de sécurité, ce qui est crucial dans des environnements multiculturels. Un autre aspect marquant de cette norme est sa large applicabilité. ISO 7010:2011 est conçue pour être utilisée dans tous les lieux où la sécurité des personnes est en jeu, ce qui inclut non seulement les lieux de travail, mais aussi les établissements publics et les installations de loisirs. Toutefois, il est essentiel de noter que la norme ne couvre pas les signaux utilisés pour orienter la circulation ferroviaire, routière, fluviale, maritime ou aérienne, ni les secteurs qui peuvent nécessiter une réglementation spécifique. De plus, la norme spécifie les originaux des panneaux de sécurité qui peuvent être réduits ou agrandis pour des fins de reproduction et d’application, ce qui facilite leur adaptation aux différents espaces et besoins. Cela renforce la pertinence de la norme dans un monde où les contextes d'utilisation des panneaux de sécurité peuvent varier considérablement. En somme, la norme ISO 7010:2011 représente un cadre essentiel pour la mise en œuvre de panneaux de sécurité cohérents et efficaces à travers le globe, contribuant ainsi significativement à la prévention des accidents et à la protection de la santé publique.
ISO 7010:2011 is an essential standard that provides a framework for the use of graphical symbols related to safety colours and safety signs, aimed primarily at preventing accidents and ensuring health and fire safety. The scope of ISO 7010:2011 extends to all environments where safety is a concern, making it widely applicable across various industries and settings. By prescribing specific shapes and colours for safety signs in accordance with ISO 3864-1, the standard ensures clarity and consistency, which is vital for effective communication in emergencies. One of the strengths of ISO 7010:2011 lies in its comprehensive integration of safety sign designs with robust visual communication principles. By aligning the graphical symbols with ISO 3864-3's design guidelines, the standard not only facilitates quick recognition and understanding but also enhances user engagement and compliance. This design standardization helps minimize confusion and promotes a quicker response in emergency situations. Additionally, ISO 7010:2011 addresses the practicality of safety signs by allowing for scalable reproductions, ensuring that the safety signs can be adapted to various applications and environments without compromising their effectiveness. This scalability is crucial in environments where visibility and readability are paramount, as it allows organizations to maintain the safety message across different sizes and formats. While ISO 7010:2011 is comprehensive, it does set clear boundaries regarding its applicability, noting that it does not cover regulations for guiding rail, road, river, maritime, and air traffic. This distinction reinforces the focus of the standard on conditions related exclusively to accident prevention and health hazards, emphasizing its specialized nature. Overall, ISO 7010:2011 stands out as a critical standard in safety management, ensuring that safety signs are not only standardized but also relevant and effective across diverse locations where public and workplace safety is a priority. The emphasis on clarity in design and communication makes it a valuable resource for organizations aiming to enhance safety awareness and compliance.
ISO 7010:2011は、事故防止、火災対策、健康危険情報、緊急避難の目的で使用される安全標識に関する規格です。この規格の範囲は広く、あらゆる場所で人々の安全に関わる問題に対応するための基準を提供しています。ただし、鉄道、道路、河川、海上および航空交通の誘導に使用される信号には適用されない点に注意が必要です。また、ISO 7010:2011は、特定のポイントに関する規制が異なる可能性のあるセクターには一般的には適用されません。 この標準の強みは、ISO 3864-1に基づいて安全標識の形状や色を具体的に規定し、ISO 3864-3に基づいてグラフィカルシンボルのデザインを詳細に定義している点です。このような明確なガイドラインは、適切な安全標識の作成と理解を促進し、安全性を高めるための重要な要素です。 ISO 7010:2011の関連性は、国際的に認識された標準として、安全対策の向上に貢献し、特に公共の場や労働環境における安全性の確保に寄与する点にあります。さらに、この標準では安全標識の原型を再生産および適用目的でスケールすることができる旨が明記されており、実用面でも非常に有用です。安全標識の一貫性と認知性を高めることができるため、ISO 7010:2011は、企業や公共機関にとって非常に重要な基準となるでしょう。
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
