ISO/DIS 680

Methods of testing cement -- Chemical analysis of cement

Méthodes d'essai des ciments -- Analyses chimiques des ciments

Standards Content (sample)

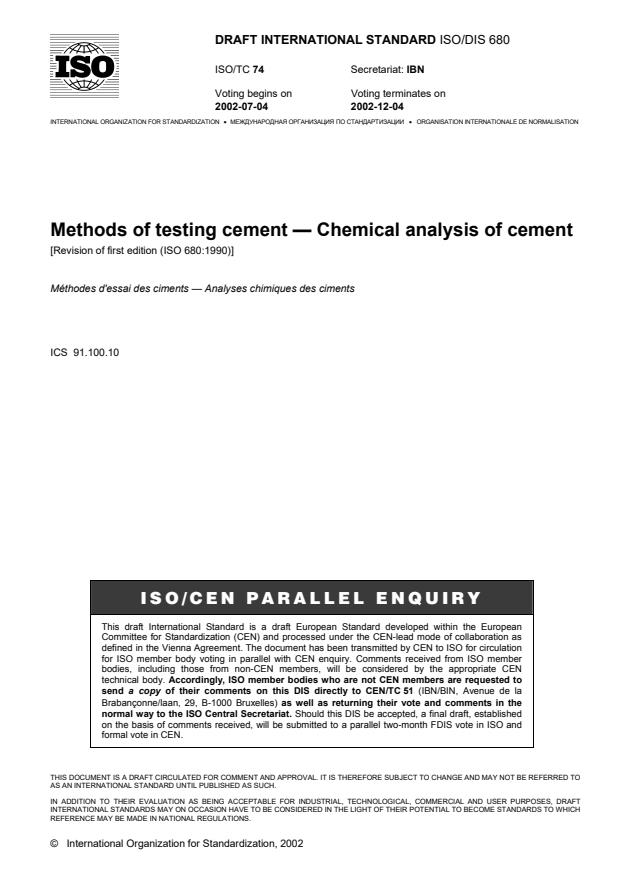

DRAFT INTERNATIONAL STANDARD ISO/DIS 680
ISO/TC 74 Secretariat: IBN
Voting begins on Voting terminates on
2002-07-04 2002-12-04

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION • МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ • ORGANISATION INTERNATIONALE DE NORMALISATION

Methods of testing cement — Chemical analysis of cement
[Revision of first edition (ISO 680:1990)]
Méthodes d'essai des ciments — Analyses chimiques des ciments
ICS 91.100.10
ISO/CEN PARALLEL ENQUIRY

This draft International Standard is a draft European Standard developed within the European

Committee for Standardization (CEN) and processed under the CEN-lead mode of collaboration as

defined in the Vienna Agreement. The document has been transmitted by CEN to ISO for circulation

for ISO member body voting in parallel with CEN enquiry. Comments received from ISO member

bodies, including those from non-CEN members, will be considered by the appropriate CEN

technical body. Accordingly, ISO member bodies who are not CEN members are requested to

send a copy of their comments on this DIS directly to CEN/TC 51 (IBN/BIN, Avenue de la

Brabançonne/laan, 29, B-1000 Bruxelles) as well as returning their vote and comments in the

normal way to the ISO Central Secretariat. Should this DIS be accepted, a final draft, established

on the basis of comments received, will be submitted to a parallel two-month FDIS vote in ISO and

formal vote in CEN.

THIS DOCUMENT IS A DRAFT CIRCULATED FOR COMMENT AND APPROVAL. IT IS THEREFORE SUBJECT TO CHANGE AND MAY NOT BE REFERRED TO

AS AN INTERNATIONAL STANDARD UNTIL PUBLISHED AS SUCH.

IN ADDITION TO THEIR EVALUATION AS BEING ACCEPTABLE FOR INDUSTRIAL, TECHNOLOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT

INTERNATIONAL STANDARDS MAY ON OCCASION HAVE TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL TO BECOME STANDARDS TO WHICH

REFERENCE MAY BE MADE IN NATIONAL REGULATIONS.
© International Organization for Standardization, 2002
---------------------- Page: 1 ----------------------
DRAFT
EUROPEAN STANDARD
prEN ISO 680
NORME EUROPÉENNE
EUROPÄISCHE NORM
July 2002
ICS
English version
Methods of testing cement - Chemical analysis of cement
(ISO/DIS 680:2002)

Méthodes d'essais des ciments - Analyses chimiques des Prüfverfahren für Zement - Chemische Analyse von

ciments (ISO/DIS 680:2002) Zement (ISO/DIS 680:2002)

This draft European Standard is submitted to CEN members for parallel enquiry. It has been drawn up by the Technical Committee

CEN/TC 51.

If this draft becomes a European Standard, CEN members are bound to comply with the CEN/CENELEC Internal Regulations which

stipulate the conditions for giving this European Standard the status of a national standard without any alteration.

This draft European Standard was established by CEN in three official versions (English, French, German). A version in any other language

made by translation under the responsibility of a CEN member into its own language and notified to the Management Centre has the same

status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Czech Republic, Denmark, Finland, France, Germany, Greece,

Iceland, Ireland, Italy, Luxembourg, Malta, Netherlands, Norway, Portugal, Spain, Sweden, Switzerland and United Kingdom.

Warning : This document is not a European Standard. It is distributed for review and comments. It is subject to change without notice and

shall not be referred to as a European Standard.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre: rue de Stassart, 36 B-1050 Brussels

© 2002 CEN All rights of exploitation in any form and by any means reserved Ref. No. prEN ISO 680:2002 E

worldwide for CEN national Members.
---------------------- Page: 2 ----------------------
prEN ISO 680:2002 (E)

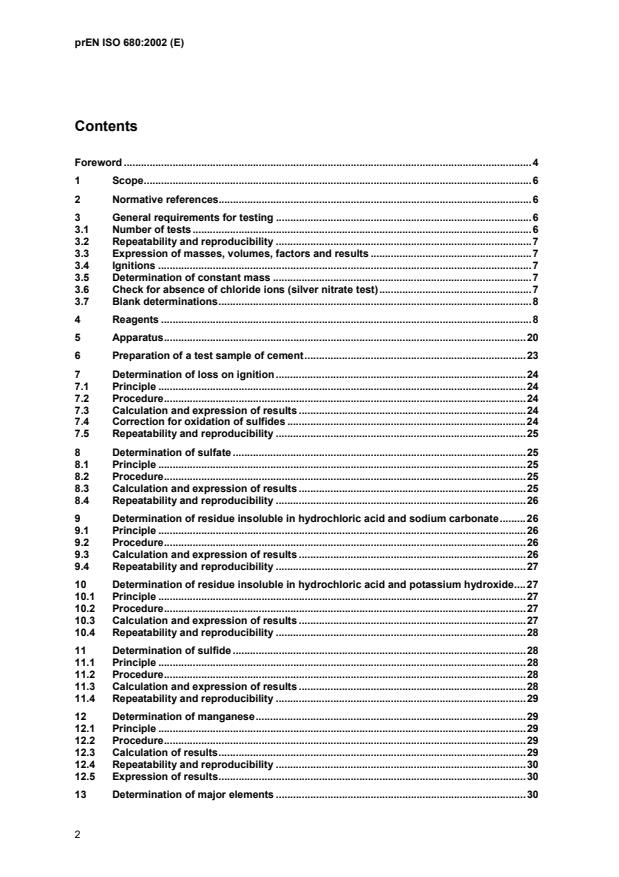

Contents

Foreword ..............................................................................................................................................4

1 Scope.......................................................................................................................................6

2 Normative references.............................................................................................................6

3 General requirements for testing .........................................................................................6

3.1 Number of tests......................................................................................................................6

3.2 Repeatability and reproducibility .........................................................................................7

3.3 Expression of masses, volumes, factors and results ........................................................7

3.4 Ignitions ..................................................................................................................................7

3.5 Determination of constant mass ..........................................................................................7

3.6 Check for absence of chloride ions (silver nitrate test).....................................................7

3.7 Blank determinations.............................................................................................................8

4 Reagents .................................................................................................................................8

5 Apparatus..............................................................................................................................20

6 Preparation of a test sample of cement.............................................................................23

7 Determination of loss on ignition.......................................................................................24

7.1 Principle ................................................................................................................................24

7.2 Procedure..............................................................................................................................24

7.3 Calculation and expression of results ...............................................................................24

7.4 Correction for oxidation of sulfides ...................................................................................24

7.5 Repeatability and reproducibility .......................................................................................25

8 Determination of sulfate ......................................................................................................25

8.1 Principle ................................................................................................................................25

8.2 Procedure..............................................................................................................................25

8.3 Calculation and expression of results ...............................................................................25

8.4 Repeatability and reproducibility .......................................................................................26

9 Determination of residue insoluble in hydrochloric acid and sodium carbonate.........26

9.1 Principle ................................................................................................................................26

9.2 Procedure..............................................................................................................................26

9.3 Calculation and expression of results ...............................................................................26

9.4 Repeatability and reproducibility .......................................................................................27

10 Determination of residue insoluble in hydrochloric acid and potassium hydroxide....27

10.1 Principle ................................................................................................................................27

10.2 Procedure..............................................................................................................................27

10.3 Calculation and expression of results ...............................................................................27

10.4 Repeatability and reproducibility .......................................................................................28

11 Determination of sulfide ......................................................................................................28

11.1 Principle ................................................................................................................................28

11.2 Procedure..............................................................................................................................28

11.3 Calculation and expression of results ...............................................................................28

11.4 Repeatability and reproducibility .......................................................................................29

12 Determination of manganese..............................................................................................29

12.1 Principle ................................................................................................................................29

12.2 Procedure..............................................................................................................................29

12.3 Calculation of results...........................................................................................................29

12.4 Repeatability and reproducibility .......................................................................................30

12.5 Expression of results...........................................................................................................30

13 Determination of major elements .......................................................................................30

---------------------- Page: 3 ----------------------
prEN ISO 680:2002 (E)

13.1 Principle ................................................................................................................................30

13.2 Decomposition with sodium peroxide ...............................................................................30

13.3 Precipitation and determination of silica — Double evaporation method (reference

method) .................................................................................................................................33

13.4 Precipitation and determination of silica — Polyethylene oxide method

(alternative method).............................................................................................................34

13.5 Decomposition with hydrochloric acid and ammonium chloride and precipitation

of silica (alternative method) ..............................................................................................34

13.6 Determination of pure silica................................................................................................35

13.7 Decomposition of the evaporation residue .......................................................................36

13.8 Determination of soluble silica...........................................................................................36

13.9 Determination of total silica ................................................................................................37

13.10 Determination of iron (III) oxide ..........................................................................................37

13.11 Determination of aluminium oxide .....................................................................................38

13.12 Determination of calcium oxide by EGTA (reference method)........................................39

13.13 Determination of magnesium oxide by DCTA (reference method).................................39

13.14 Determination of calcium oxide by EDTA (alternative method) ......................................40

13.15 Determination of magnesium oxide by EDTA (alternative method) ...............................41

14 Determination of chloride....................................................................................................42

14.1 Principle ................................................................................................................................42

14.2 Procedure..............................................................................................................................43

14.3 Calculation and expression of results ...............................................................................43

14.4 Repeatability and reproducibility .......................................................................................43

15 Determination of carbon dioxide (reference method) ......................................................43

15.1 Principle ................................................................................................................................43

15.2 Apparatus..............................................................................................................................44

15.3 Procedure..............................................................................................................................44

15.4 Calculation and expression of results ...............................................................................44

15.5 Repeatability and reproducibility .......................................................................................45

16 Determination of carbon dioxide (alternative method) ....................................................45

16.1 Principle ................................................................................................................................45

16.2 Apparatus..............................................................................................................................45

16.3 Procedure..............................................................................................................................45

16.4 Calculation and expression of results ...............................................................................45

16.5 Repeatability and reproducibility .......................................................................................46

17 Determination of alkali (reference method).......................................................................46

17.1 Principle ................................................................................................................................46

17.2 Reagents ...............................................................................................................................46

17.3 Preparation of calibration solutions and calibration curves ...........................................46

17.4 Dissolution of the test portion ............................................................................................47

17.5 Procedure..............................................................................................................................48

17.6 Calculation and expression of results ...............................................................................48

17.7 Repeatability and reproducibility .......................................................................................49

18 Determination of alkali (alternative method) .....................................................................49

18.1 Principle ................................................................................................................................49

18.2 Reagents ...............................................................................................................................49

18.3 Construction of the calibration curves ..............................................................................49

18.4 Procedure..............................................................................................................................50

18.5 Calculation and expression of results ...............................................................................51

18.6 Repeatability and reproducibility .......................................................................................51

---------------------- Page: 4 ----------------------
prEN ISO 680:2002 (E)
Foreword

This document (prEN ISO 680) has been prepared by Technical Committee CEN/TC 51 “Cement and

building limes", the secretariat of which is held by national standard body, in collaboration with

Technical Committee ISO/TC 74 "Cement and lime".
This document is currently submitted to the parallel Enquiry.

This European Standard has been prepared by Technical Committee CEN/TC 51, ‘Cement and

building limes’, the Secretariat of which is held by IBN.

This European Standard shall be given the status of a National Standard, either by publication of an

identical text or by endorsement, at the latest day by xxxx 200y, and conflicting national standards

shall be withdrawn at the latest by xxxx 200y.

This European Standard supersedes EN 196-2:1994 and EN 196-21:1989 which are withdrawn.

This edition introduces the following technical changes based on comments received by the

Secretariat:
a) EN 196: Part 21 has been consolidated into prEN ISO 680;

b) Calibration against internationally accepted reference materials is permitted;

c) The number of tests to be carried out, when the analysis is part of a series subject to statistical

control, has been reduced to one;
d) A requirement for blank determinations has been included;

e) Limiting ranges have been set for masses, volumes and temperatures wherever these are

significant;

f) The required accuracy of the balance is consistent with that of equipment traditionally used;

g) A specification for a laboratory oven has been included;
h) The calibration procedure for standard silica solution has been simplified;

i) Additional indicators have been included for the visual determination of EDTA titrations;

j) An ignition temperature of (950 ± 25 ) °C has been set for the determination of loss on ignition

and the ignition of barium sulfate and insoluble residues;

k) Determination of sulfate before and after ignition in the determination of loss on ignition becomes

the reference method when correcting for sulfide;

l) Determination of silica by the double evaporation method becomes the reference method;

m) In the determination of carbon dioxide by decomposition with sulfuric acid an additional, empty,

gas washing bottle is included as a safety precaution against the reverse flow of sulfuric acid

should pressure be lost;
---------------------- Page: 5 ----------------------
prEN ISO 680:2002 (E)

n) In the determination of alkali the influence of phosphoric acid on the potassium emission from the

calibration solutions is suppressed by the addition of calcium to the calibration solutions. The

procedure is adjusted accordingly;

Analytical methods utilising x-ray fluorescence (XRF) were considered during this revision but no

published, standardised method was considered sufficiently comprehensive to be included. A new

work item has been established by CEN/TC51 in order to prepare a method based on XRF;

XRF and other instrumental methods, e.g. differential thermal analysis for determination of carbon

dioxide and atomic absorption spectroscopy, may be used as alternative methods provided they are

calibrated against the reference methods, or against internationally accepted reference materials.

According to the CEN/CENELEC Internal Regulations, the following countries are bound to implement

this European Standard: Austria, Belgium, Czech Republic, Denmark, Finland, France, Germany,

Greece, Iceland, Ireland, Italy, Luxembourg, Netherlands, Norway, Portugal, Spain, Sweden,

Switzerland, United Kingdom.
---------------------- Page: 6 ----------------------
prEN ISO 680:2002 (E)
1 Scope

This European Standard describes the methods for the chemical analysis of cement.

The standard describes the reference methods and, in certain cases, an alternative method which can

be considered to be equivalent. In the case of a dispute, only the reference methods are used.

Any other methods may be used provided they are calibrated, either against the reference methods or

against internationally accepted reference materials, in order to demonstrate their equivalence.

This standard describes methods which apply principally to cements, but which can also be applied to

their constituent materials. They can also be applied to other materials, the standards for which call up

these methods.
Standard specifications state which methods are to be used.
2 Normative references

This European Standard incorporates by dated or undated reference, provisions from other

publications. These normative references are cited at the appropriate places in the text and the

publications are listed hereafter. For dated references, subsequent amendments to or revisions of any

of these publications apply to this European Standard only when incorporated in it by amendment or

revision. For undated references the latest edition of the publication referred to applies.

EN 196-7, Methods of testing cement — Part 7: Methods of taking and preparing samples of cement

ISO 385-1:1984, Laboratory glassware — Burettes — Part 1: General requirements

ISO 835-1:1981, Laboratory glassware — Graduated pipettes — Part 1: General requirements

ISO 3534-1:1993, Statistics — Vocabulary and symbols — Part 1: Probability and general statistical

terms.
3 General requirements for testing
3.1 Number of tests

Analysis of a cement may require the determination of a number of its chemical properties. For each

determination one or more tests shall be carried out in which the number of measurements to be

taken shall be as specified in the relevant clause of this standard.

Where the analysis is one of a series subject to statistical control, determination of each chemical

property by a single test shall be the minimum required.

Where the analysis is not part of a series subject to statistical control, the number of tests for

determination of each chemical property shall be two (see also 3.3).

In the case of a dispute, the number of tests for determination of each chemical property shall be two

(see also 3.3).
---------------------- Page: 7 ----------------------
prEN ISO 680:2002 (E)
3.2 Repeatability and reproducibility

Repeatability - Precision under repeatability conditions where independent test results are obtained

with the same method on identical test items (material) in the same laboratory by the same operator

using the same equipment within short intervals of time.

Reproducibility - Precision under reproducibility conditions where test results are obtained with the

same method on identical test items (material) in different laboratories with different operators using

different equipment.

Repeatability and reproducibility in this European standard are expressed as repeatability standard

deviation(s) and reproducibility standard deviation(s) in e.g. absolute percent, grams, etc., according

to the property tested.
NOTE Definitions based on ISO 3534:1993.
3.3 Expression of masses, volumes, factors and results

Express masses in grams to the nearest 0,0001 g and volumes from burettes in millilitres to the

nearest 0,05 ml.

Express the factors of solutions, given by the mean of three measurements, to three decimal places.

Express the results, where a single test result has been obtained, as a percentage generally to two

decimal places.

Express the results, where two test results have been obtained, as the mean of the results, as a

percentage generally to two decimal places.

If the two test results differ by more than twice the standard deviation of repeatability, repeat the test

and take the mean of the two closest test results.
The results of all individual tests shall be recorded.
3.4 Ignitions
Carry out ignitions as follows.

Place the filter paper and its contents into a crucible which has been previously ignited and tared. Dry

it, then incinerate slowly in an oxidising atmosphere, without flaming, while ensuring complete

combustion. Ignite the crucible and its contents at the stated temperature then allow to cool to the

laboratory temperature in a desiccator. Weigh the crucible and its contents.
3.5 Determination of constant mass

Determine constant mass by making successive 15 min ignitions followed each time by cooling and

then weighing. Constant mass is reached when the difference between two successive weighings is

less than 0,0005 g.
3.6 Check for absence of chloride ions (silver nitrate test)

After generally five to six washes of a precipitate, rinse the base of the filter stem with a few drops of

water. Wash the filter paper and its contents with several millilitres of water and collect this in a test

tube. Add several drops of silver nitrate solution (4.43). Check the absence of turbidity or precipitate in

the solution. If present, continue washing while carrying out periodic checks until the silver nitrate test

is negative.
---------------------- Page: 8 ----------------------
prEN ISO 680:2002 (E)
3.7 Blank determinations

Carry out a blank determination without a sample, where relevant, following the same procedure and

using the same amounts of reagents. Correct the results obtained for the analytical determination

accordingly.
4 Reagents
4.0 General requirements

Use only reagents of analytical quality. References to water mean distilled water, or water of equal








Unless otherwise stated percent means percent by mass.

Unless otherwise stated the concentrated liquid reagents used in this standard have the following

 at 20 °C):
hydrochloric acid 1,18 to 1,19 acetic acid 1,05 to 1,06
nitric acid 1,40 to 1,42 phosphoric acid 1,71 to 1,75
perchloric acid 1,60 to 1,67 ammonium hydroxide 0,88 to 0,91

The degree of dilution is always given as a volumetric sum, for example: dilute hydrochloric acid 1 + 2

means that 1 volume of concentrated hydrochloric acid is to be mixed with 2 volumes of water.

4.1 Concentrated hydrochloric acid (HCl)
4.2 Dilute hydrochloric acid 1 + 1
4.3 Dilute hydrochloric acid 1 + 2
4.4 Dilute hydrochloric acid 1 + 3
4.5 Dilute hydrochloric acid 1 + 9
4.6 Dilute hydrochloric acid 1 + 11
4.7 Dilute hydrochloric acid 1 + 19
4.8 Dilute hydrochloric acid 1 + 99

4.9 Dilute hydrochloric acid of pH (1,60 ± 0,05). Prepare by adjusting the pH of two litres of water

to (1,60 ± 0,05) by adding five or six drops of concentrated hydrochloric acid. Control using the pH

meter (5.18). Store the solution in a polyethylene container.
4.10 Concentrated hydrofluoric acid (>40 %) (HF)
4.11 Dilute hydrofluoric acid 1 + 3
4.12 Concentrated nitric acid (HNO )
4.13 Dilute nitric acid 1 + 2
4.14 Dilute nitric acid 1 + 100
---------------------- Page: 9 ----------------------
prEN ISO 680:2002 (E)
4.15 Concentrated sulfuric acid (>98 %) (H SO )
2 4
4.16 Dilute sulfuric acid 1 + 1
4.17 Dilute sulfuric acid 1 + 4
4.18 Concentrated perchloric acid (HClO )
4.19 Concentrated phosphoric acid (H PO )
3 4

4.20 Dilute phosphoric acid 1 + 19; store this solution in a polyethylene container.

4.21 Boric acid (H BO )
3 3
4.22 Concentrated acetic acid (CH COOH)
4.23 Amino-acetic acid (NH CH COOH)
2 2
4.24 Metallic chromium (Cr), in powder form
4.25 Concentrated ammonium hydroxide (NH OH)
4.26 Dilute ammonium hydroxide 1 + 1
4.27 Dilute ammonium hydroxide 1 + 10
4.28 Dilute ammonium hydroxide 1 + 16
4.29 Sodium hydroxide (NaOH)

4.30 Sodium hydroxide solution 4 mol/l. Dissolve 160 g of sodium hydroxide (4.29) in water and

make up to 1000 ml. Store in a polyethylene container.

4.31 Sodium hydroxide solution 2 mol/l. Dissolve 80 g of sodium hydroxide (4.29) in water and

make up to 1000 ml. Store in a polyethylene container.
4.32 Ammonium chloride (NH Cl)
4.33 Tin (II) chloride (SnCl .2H O)
2 2
4.34 Potassium iodate (KIO ), dried to constant mass at (120 ± 5) °C.
4.35 Potassium periodate (KIO )
4.36 Sodium peroxide (Na O ), in powder form.
2 2
4.37 Sodium chloride (NaCl), dried to constant mass at (110 ± 5) °C.
4.38 Potassium chloride (KCl), dried to constant mass at (110 ± 5) °C.
4.39 Sodium carbonate (Na CO ), dried to constant mass at (250 ± 10) °C.
2 3

4.40 Mixture of sodium carbonate and sodium chloride. Mix 7 g of sodium carbonate (4.39) with

1 g sodium chloride (NaCl) (4.37).

4.41 Barium chloride solution. Dissolve 120 g of barium chloride (BaCl .2H O) in water and make

2 2
up to 1000 ml.
---------------------- Page: 10 ----------------------
prEN ISO 680:2002 (E)
4.42 Silver nitrate (AgNO ), dried to constant mass at (150 ± 5) °C.
) (4.42) in water, add 10 ml of
4.43 Silver nitrate solution. Dissolve 5 g of silver nitrate (AgNO
concentrated nitric acid (HNO ) (4.12) and make up to 1000 ml with water.

4.44 Silver nitrate solution 0,05 mol/l. Dissolve (8,4940 ±0,0005) g of silver nitrate (AgNO ) (4.42)

in water in a 1000 ml volumetric flask and make up to the mark. Store in a brown glass container and

protect from the light.

4.45 Sodium carbonate solution. Dissolve 50 g of anhydrous sodium carbonate (4.39) in water

and make up to 1000 ml.

4.46 Potassium hydroxide solution. Dissolve 250 g of potassium hydroxide (KOH) in water and

make up to 1000 ml. Store in a polyethylene container.

4.47 Ammoniacal zinc sulfate solution. Dissolve 50 g of zinc sulfate (ZnSO .7H O) in 150 ml

4 2

water and add 350 ml of concentrated ammonium hydroxide (4.25). Leave to stand for at least 24 h

and filter.
