ISO 23886:2021

Aerospace - Collar, threaded, self-locking - Test method for torque and preload

This document describes torque and preload test method for threaded collars. This test method is used to measure the locking torque, breakaway torque, torque off and preload of threaded collars.

Aéronautique et espace — Bague filetée, à freinage interne — Méthode d'essai de couple et de précharge

Le présent document décrit la méthode d'essai de couple et de précharge pour les bagues filetées. Cette méthode d’essai est utilisée pour mesurer le couple de freinage, le couple de freinage au démarrage après desserrage, la coupure de couple (torque off) et la précharge des bagues filetées.

General Information

• Status: Published
• Publication Date: 20-Jul-2021
• ICS: 49.030.99 - Other fasteners
• Technical Committee: ISO/TC 20/SC 4 - Aerospace fastener systems
• Drafting Committee: ISO/TC 20/SC 4/WG 3 - Supporting documents
• Current Stage: 6060 - International Standard published
• Start Date: 21-Jul-2021
• Due Date: 15-Feb-2022
• Completion Date: 21-Jul-2021

Overview

ISO 23886:2021 specifies a torque and preload test method for threaded, self-locking collars used in aerospace applications. The standard defines how to measure key performance parameters - locking torque, breakaway torque, torque off and preload - using calibrated torque/tension test benches or torsion machines. It was prepared by ISO/TC 20/SC 4 (Aerospace fastener systems) and includes procedural details, data processing and recommended test fixtures.

Key topics and technical requirements

• Scope and purpose: Test method for measuring torque and preload characteristics of threaded collars (self-locking).
• Test apparatus: Use a torque-tension test bench, torsion machine or equivalent precision equipment calibrated within 12 months.
• Test bolt: The bolt used with the collar must comply with the applicable product specification.
• Test accessories and interface:
  • Collar bearing surface material: alloy steel.
  • Surface roughness: Ra = 0.4 µm to 0.8 µm.
  • Hardness of contact washer: 50 HRC to 60 HRC.
• Test procedure (high level):
  • Install test bolt and collar; measure initial geometry and compute cycles.
  • Rotate collar at (10 ± 2) r/min until seating (hex portion twists off).
  • Release axial load, clamp unlocking area, reverse torque at (10 ± 2) r/min to measure disassembly behavior.
• Data capture and processing:
  • Record torque, tension and rotation angle to produce torque‑angle and tension‑angle curves.
  • From curves determine locking torque, preload, torque off and breakaway torque.
• Test reporting: Reports shall include part/lot/manufacturer, test machine model/serial/calibration date, measured torque/preload values and results.

Applications

• Aerospace fastener qualification: Verifying self-locking collar performance for aircraft and space vehicle assemblies where controlled preload and locking behavior are critical.
• Design validation: Engineers use the method to confirm design margins, friction behavior and seating characteristics of collars in structural and dynamic assemblies.
• Quality control and acceptance testing: Manufacturers and suppliers apply the procedure during production testing and lot acceptance to ensure consistent locking performance.
• Failure analysis: Test data (torque‑angle and tension‑angle curves) support investigations into unexpected loosening or seating issues.

Who should use this standard

• Aerospace fastener manufacturers and suppliers
• Mechanical and structural engineers working on bolted joints
• Test laboratories performing torque/preload characterization
• Quality and certification teams in aviation and space programs

Related standards

ISO 23886:2021 complements other aerospace fastener and torque/preload standards and should be used alongside applicable product specifications and industry fastener standards used by designers, procurement and test labs.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 23886
First edition
2021-07
Aerospace — Collar, threaded, self-
locking — Test method for torque and
preload
Aéronautique et espace — Bague filetée, à freinage interne —
Méthode d'essai de couple et de précharge
Reference number
©
ISO 2021
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General requirements . 1
4.1 Test apparatus . 1
4.2 Test bolt . 1
4.3 Test accessories . 2
5 Detail requirements . 2
5.1 Test procedures . 2
5.2 Experiment data processing . 3
5.3 Test reports . 4
Annex A (informative) Recommended test fixture . 5

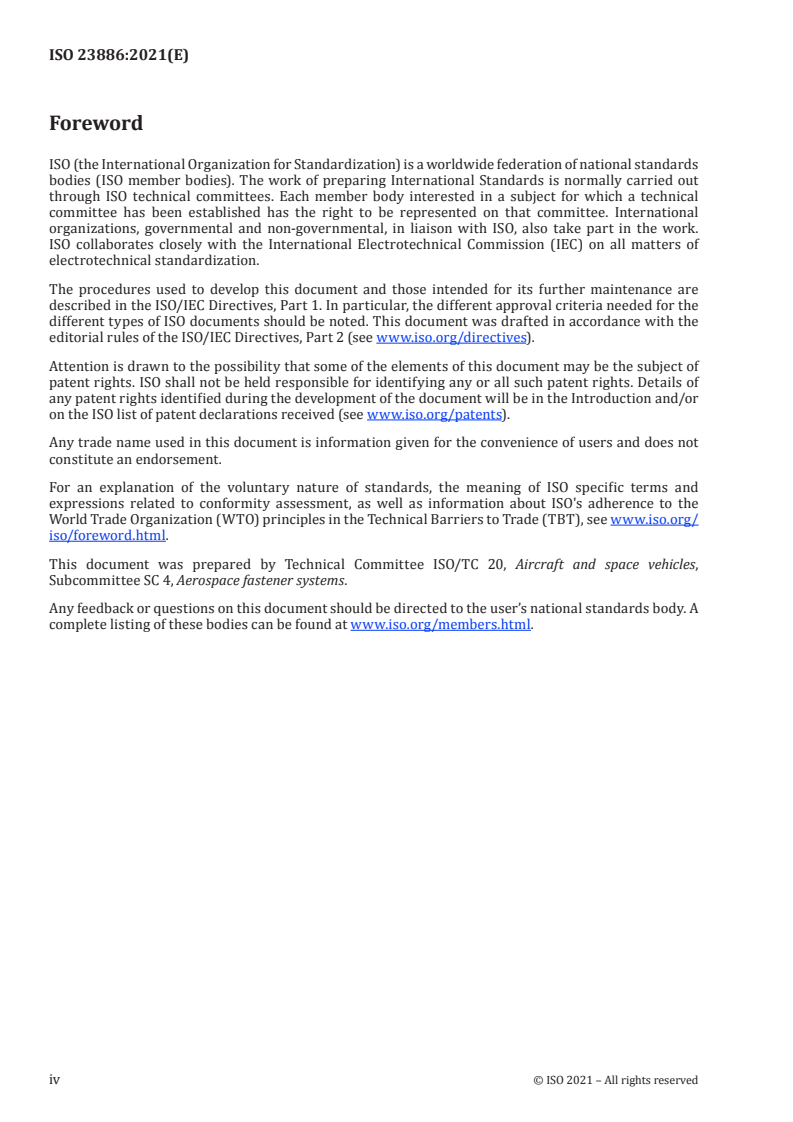

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards,
...

NORME ISO
INTERNATIONALE 23886
Première édition
2021-07
Aéronautique et espace — Bague
filetée, à freinage interne — Méthode
d'essai de couple et de précharge
Aerospace — Collar, threaded, self-locking — Test method for torque
and preload
Numéro de référence
©
ISO 2021
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences générales . 1
4.1 Appareillage d’essai . 1
4.2 Vis d'essai . 1
4.3 Accessoires d’essai. 2
5 Exigences détaillées . 2
5.1 Procédures d’essai . 2
5.2 Traitement des données d’essai . 3
5.3 Rapports d'essai . 4
Annexe A (informative) Montage d’essai recommandé . 5

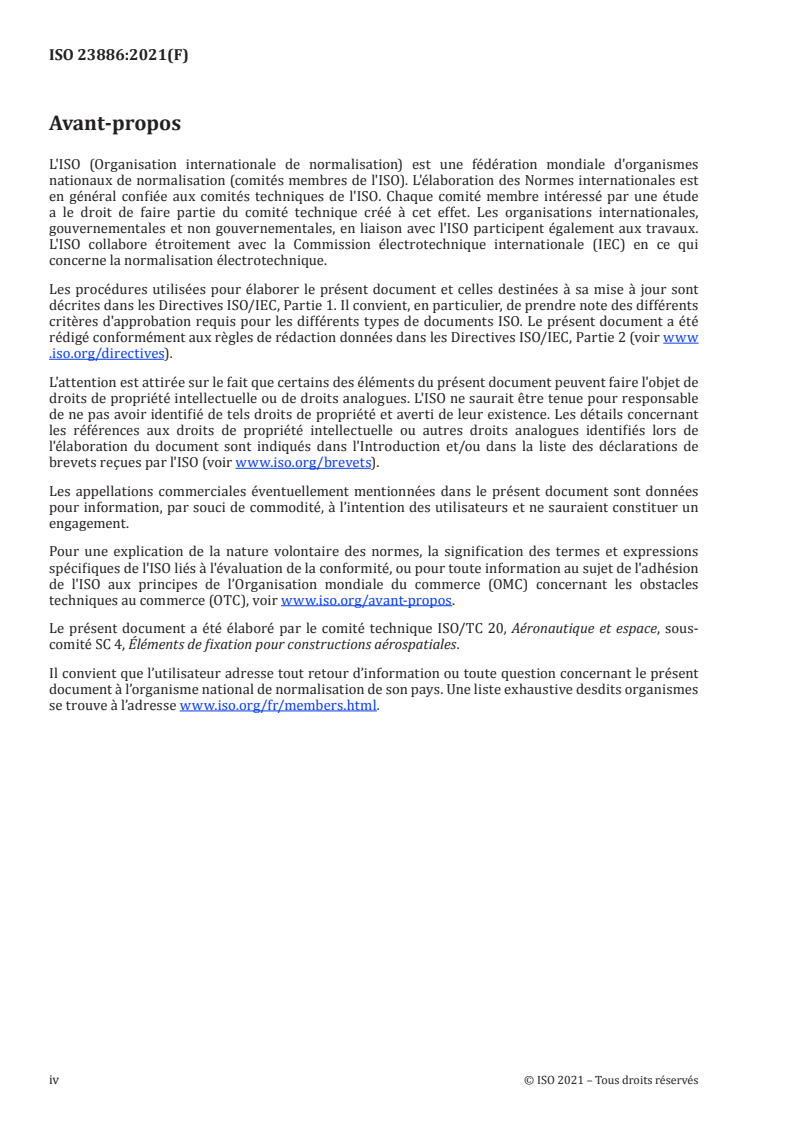

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 20, Aéronautique et e
...
