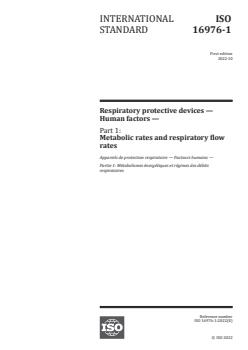

INTERNATIONAL ISO
STANDARD 16976-1
First edition
2022-10
Respiratory protective devices —
Human factors —
Part 1:
Metabolic rates and respiratory flow
rates
Appareils de protection respiratoire — Facteurs humains —
Partie 1: Métabolismes énergétiques et régimes des débits
respiratoires
Reference number
ISO 16976-1:2022(E)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 16976-1:2022(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2022 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 16976-1:2022(E)

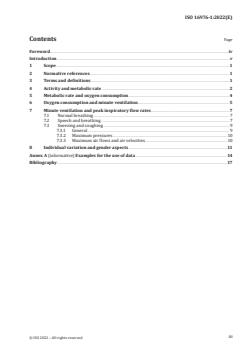

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Activity and metabolic rate .2
5 Metabolic rate and oxygen consumption . 4
6 Oxygen consumption and minute ventilation. 5
7 Minute ventilation and peak inspiratory flow rates. 7
7.1 Normal breathing . 7
7.2 Speech and breathing . 7
7.3 Sneezing and coughing . 9
7.3.1 General . 9
7.3.2 Maximum pressures . . 10
7.3.3 Maximum air flows and air velocities . 10
8 Individual variation and gender aspects .11
Annex A (informative) Examples for the use of data .14
Bibliography .17
iii
© ISO 2022 – All rights reserved
---------------------- Page: 3 ----------------------
ISO 16976-1:2022(E)

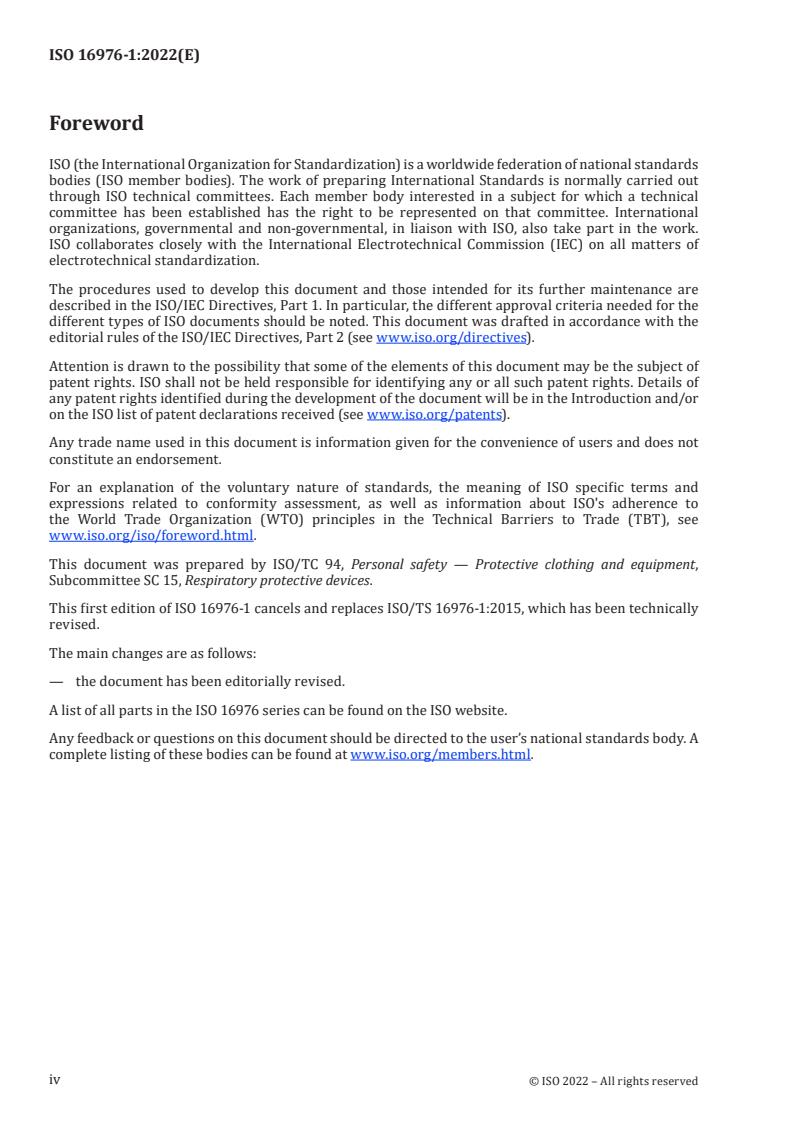

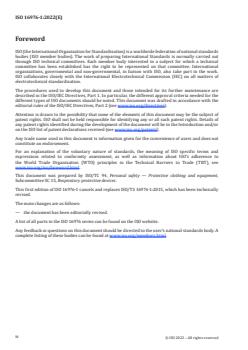

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by ISO/TC 94, Personal safety — Protective clothing and equipment,
Subcommittee SC 15, Respiratory protective devices.
This first edition of ISO 16976-1 cancels and replaces ISO/TS 16976-1:2015, which has been technically
revised.
The main changes are as follows:
— the document has been editorially revised.
A list of all parts in the ISO 16976 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
© ISO 2022 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 16976-1:2022(E)
Introduction
For an appropriate design, selection, and use of respiratory protective devices, it is important to
consider the basic physiological demands of the user. The type and intensity of work affect the metabolic
rate (energy expenditure) of the wearer. The mass and mass distribution of the device on the human
body also may influence metabolic rate. Metabolic rate is directly correlated with oxygen consumption,
which determines the respiratory demands and flow rates. The work of breathing is influenced by the
air flow resistances of the device and the lung airways. The work (or energy cost) of a breath is related
to the pressure gradient created by the breathing muscles and the volume that is moved in and out of
the lung during the breath. Anthropometric and biomechanical data are required for the appropriate
design of various components of a respiratory protective device, as well as for the design of relevant
test methods.
This document is the first part of a series of documents providing basic physiological and anthropometric
data on humans. It contains information about metabolic rates and respiratory flow rates for various
types of physical activity.
v
© ISO 2022 – All rights reserved
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 16976-1:2022(E)
Respiratory protective devices — Human factors —
Part 1:
Metabolic rates and respiratory flow rates
1 Scope
This document provides information on factors related to human anthropometry, physiology,
ergonomics, and performance for the preparation of standards for performance requirements, testing,
and use of respiratory protective devices.
This document contains information related to respiratory and metabolic responses to rest and work at
various intensities. Information is provided for the following:
— metabolic rates associated with various intensities of work;
— oxygen consumption as a function of metabolic rate and minute ventilation for persons representing
three body sizes;
— peak inspiratory flow rates during conditions of speech and no speech for persons representing
three body sizes as a function of metabolic rates.
The information contained within this document represents data for healthy adult men and women
of approximately 30 years of age, but is considered to be applicable for the age range of the worker
population.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
aerobic energy production
biochemical process in the human cells that delivers energy by combustion of fat, carbohydrates and, to
a lesser extent, protein in the presence of oxygen, with water and carbon dioxide as end products
3.2
ambient temperature pressure saturated
ATPS
standard condition for the expression of ventilation parameters related to expired air
Note 1 to entry: Actual ambient temperature and atmospheric pressure; saturated water vapour pressure.
1
© ISO 2022 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 16976-1:2022(E)
3.3
ambient temperature pressure humidity
ATPH
standard condition for the expression of ventilation parameters related to inspired air
Note 1 to entry: Actual ambient temperature, atmospheric pressure and water vapour pressure.
3.4
body temperature pressure saturated
BTPS
standard condition for the expression of ventilation parameters
Note 1 to entry: Body temperature (37 °C), atmospheric pressure 101,3 kPa (760 mmHg), and water vapour
pressure (6,27 kPa) in saturated air.
3.5
peak inspiratory flow rate
PIFR
highest instantaneous flow rate during the inhalation phase of a respiratory period comprising an
inhalation and an exhalation phase
Note 1 to entry: It is expressed in l/s BTPS.
Note 2 to entry: l/s is the preferred unit as the flow takes place during only a short fraction of the respiratory
period comprising an inhalation and an exhalation phase.
3.6
minute ventilation
V̇
E
total volume of air inspired (or expired) in the lungs during 1 min
Note 1 to entry: It is expressed in l/s BTPS.
3.7
oxygen consumption
V̇ (O )
2
amount of oxygen consumed by the human tissues for aerobic energy production (3.1)
Note 1 to entry: It is expressed in l/min STPD.
3.8
physical work capacity
ability of a person to engage in muscular work
3.9
standard temperature pressure dry
STPD
standard conditions for expression of oxygen consumption (3.7)
Note 1 to entry: Standard temperature (0 °C) and pressure (101,3 kPa, 760 mmHg), dry air (0 % relative
humidity).
4 Activity and metabolic rate
Users of respiratory protective devices (RPD) perform physical work at various intensities. Physical
work, in particular when associated with large muscle groups as is the case with firefighting, requires
high levels of metabolic energy production (metabolic rate). The energy is produced in human cells by
aerobic or anaerobic processes.
Aerobic energy production is by far the most common form of energy yield for all types of human cells.
It is also the normal form of energy production for the muscles. Depending on physical fitness and other
2
© ISO 2022 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 16976-1:2022(E)
factors, humans can sustain high levels of aerobic energy production for long periods of time. Very high
activity levels, however, can only be sustained for short periods of time (minutes) and they also engage
the anaerobic energy yielding processes. The associated production of lactic acid is one reason for the
early development of fatigue and exhaustion.
Aerobic energy production is strictly dependent on the constant delivery of oxygen to the active
cells. Oxygen is extracted from inspired air, bound to haemoglobin in red blood cells in the alveolar
capillaries and transported to the target tissues via the circulation. Consequently, there is a direct,
linear relationship between the rate of oxygen consumption and the metabolic rate. The relationship is
described in ISO 8996.
Table 1 is derived from ISO 8996:2021, Table A.1, which defines five classes of metabolic rate. This table
forms the basis for developing a standard for the assessment of heat stress. The classes represent types
of work found in industry. The figures represent average metabolic rates for work periods or full work
shifts, generally including breaks. Metabolic rate shall not be confused with external work rates, such
as those defined on a bicycle ergometer.
Rescue work and firefighting are by nature temporary and often unpredictable. Activities may become
very demanding and high levels of metabolic rate have been reported in References [1], [13], [14], [16],
[17], [21], [23], and [25]. According to Reference [21] mean values for oxygen uptake of between 40 ml/
(kg × min) and 45 ml/(kg × min) are reported for the most demanding tasks in firefighting drills (see
References [6], [8], and [13]). Assuming an average body mass of 80 kg, the absolute oxygen uptake is
between about 3,2 l/min and 3,6 l/min. In Reference [21], mean values of (2,4 ± 0,5) l/min for a 17-min
test drill exercise were reported; Reference [16] reported a mean value of (2,75 ± 0,3) l/min for a 22-
min test drill. The average value for the most demanding task (ascending a tower) was (3,55 ± 0,27) l/
min. The range of values for this task was between 3,24 l/min and 4,13 l/min. This corresponded to
2 2
average metabolic rates of 474 W/m and 612 W/m , respectively.
Table 1 — Classification of work based on metabolic rate (MR)
Average metabolic rate
Class Work
2
W/m
1 Resting 65
2 Light work 100
3 Moderate work 165
4 Heavy work 230
5 Very heavy work 290
6 Very, very heavy work (2 h) 400
7 Extremely heavy work (15 min) 475
8 Maximal work (5 min) 600
NOTE The first five classes in this table are derived from ISO 8996. These classes are valid for repeated activities during
work shifts in every day occupational exposure. Classes 6 to 8 are added as examples of metabolic rates associated with
temporary activities of an escape and rescue nature while wearing RPD.
Table 1 contains three additional classes compared with ISO 8996:2021, Table A.1, in order to cover
work that is, by its nature, limited by time, such as firefighting and rescue. One class refers to sustained
rescue action, as can be found in mining or in wild land firefighting, with time periods of up to 2 h of
work (class 6). The other two classes refer to firefighting or rescue operations of short duration and very
high intensity, i.e. 15 min (class 7) and 5 min (class 8), respectively. Table 1 presents values expected
from individuals with a high level of physical fitness. The highest class (class 8) represents maximal or
close to maximal work and can only be endured by fit men for durations of 3 min to 5 min. The three
2 2 2
new classes are defined by metabolic rates at 400 W/m , 475 W/m , and 600 W/m , respectively. The
values represent the average metabolic rate for the specified period of time, excluding any breaks.
For natural reasons, many types of rescue and emergency work are carried out with personal protective
equipment. This adds to the physical workload and is one reason for the high values of metabolic rate
3
© ISO 2022 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 16976-1:2022(E)
in classes 6 to 8. The data given for the types of work shown in classes 1 to 5 are carried out without
wearing RPD and/or personal protective equipment.
5 Metabolic rate and oxygen consumption
The energetic equivalent (E ) of oxygen as described in ISO 8996:2021, 9.1.2, is determined using
E
Formula (1):
E =×(,0230RQ+×,)77 58, 8 (1)
E
where RQ is the respiratory quotient [the ratio of the amount of carbon dioxide produced to the
amount of oxygen consumed (V̇ (CO )/V̇ (O ))] and the energetic equivalent of oxygen is 5,88 Wh/l O ,
2 2 2
which corresponds approximately to the value of 5 kcal/l O , a value that is commonly found in the
2
physiological literature.
Assuming a value of 5 kcal/l O (equal to 5,815 Wh/l O ), Formula (2) apply for the conversion of
2 2
2
metabolic rates (in W/m ) to V̇ (O ) (in l/min):
2
MA× MA× MA×
Du Du Du
V()O = = = (2)
2
EE 60×5,815 349
where
V̇ (O ) is the oxygen consumption, in l/min;
2
2
M is the metabolic rate, in W/m ;
2
A is the Dubois body surface area, in m ;
Du
60 is the conversion factor for min/h;
and the energy equivalent of oxygen is 5,815 Wh/l O .
2
For the same metabolic rate, the oxygen consumption will vary dependant on body size. Examples are
given in Tables 3, 4, and 5 for persons representing three body sizes. See also Annex A.
2 2 2
The associated body surface area is 1,69 m , 1,84 m , and 2,11 m , respectively. As defined in ISO 8996,
a person’s body surface area, A , is determined on the basis of values for body mass, m , in kg, and
Du b
body height, H , in m, by Formula (3):
b
0,,425 0725
AW=×0,202 ×H (3)
Du
bb
Values for V̇ (O ) in Tables 3, 4, and 5 are based on Formulae (4), (5), and (6).
2
2
A small-sized person is defined by m = 60 kg, H = 1,7 m, and A = 1,69 m . The oxygen consumption,
b b Du
V̇ (O ), is calculated by Formula (4):
2
M
V()O = (4)
2
207
2
A medium-sized person is defined by m = 70 kg, H = 1,75 m, and A = 1,84 m . The oxygen
b b Du
consumption, V̇ (O ), is calculated by Formula (5):
2
M
V()O = (5)
2
190
4
© ISO 2022 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 16976-1:2022(E)
2
A large-sized person is defined by m = 85 kg, H = 1,88 m, and A = 2,11 m . The oxygen consumption,
b b Du
V , is calculated by Formula (6):
O
2
M
V()O = (6)
2
160
6 Oxygen consumption and minute ventilation
Oxygen transport to tissues requires its extraction from inspired air in the lungs. Concentration of
oxygen in inspired air is equivalent to atmospheric concentration of 20,93 % by volume in dry air.
Normally, only 15 % to 30 % of this fraction is consumed. The expired air still contains approximately
15 % to 18 % O by volume. This means that the minute ventilation of air, V̇ , required for most levels of
2 E
oxygen consumption, is about 20 to 25 times higher (see Reference [3]). At high activity levels, the value
may be even higher, as there is a tendency for hyperventilation.
Reference [9] contains a review of 19 papers published in the relevant literature. The data for 14 non-
respirator studies are plotted again in Figure 1, together with data from References [7], [17] and
[18]. Each data point represents the mean value of several individual subjects. The linear regression
line for the mean values is plotted. A power function regression line differs only marginally from the
linear model. The Hagan equation (at the bottom of the graph) provides an exponential regression that
overestimates V at low and very high V̇ (O ) levels and underestimates at medium levels. Exponential
E 2
relations have also been proposed by others (see References [1] and [12]). All three of the studies
mentioned used incremental exercise as a means of increasing the workload. It can be questioned if
V and V̇ (O ) equilibrate in such a short time. In particular, it is expected that V̇ (O ) will have a time
E 2 2
constant of more than a minute. In the Hagan study, workload was increased every minute.
From a physiological point of view, one would not expect an exponential relationship. Indeed, individual
curves show that, up to 60 % to 70 % of maximum V̇ (O ), the relation is almost linear. At higher levels
2
of V̇ (O ), hyperventilation increases V in a curvilinear manner (see Reference [3]). Respiratory
2 E
adaptation to increased workloads is likely to represent a two-component equation: one linear and one
power or exponential. The model equation would be described by Formula (7):
bx×
ya=×xe+ (7)
()
where
a, b are constants;
y represents V̇ ;
E
x represents V̇ (O ).
2
At low values of x, the first term is determinant. With increasing x, the second component becomes
more and more important. The highest correlation coefficient is obtained for a = 27,1 and b = 0,839. The
2
value of R = 0,90.
2
Applying a linear regression forced through zero provides a value of R = 0,90. For simplicity, the linear
regression is selected. The regression equation for the mean values is given by Formula (8). Calculating
V for two times the standard error (S ) of the average V , representing 95 % of the populations, gives
E E E
Formula (9). S defines the error in the prediction of V̇ , based on the regression equation, Formula (7).
E E
These equations are subsequently used for estimations of V̇ and peak flows (see Tables 3 to 5).
E
VV=×31,85 ()O (8)
E 2
5
© ISO 2022 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 16976-1:2022(E)
VV=×41,48 ()OS+2 (9)
()
EE2
where
is the mean value of V̇ (O );
VO() 2
2
S is the standard error.
E
Key
X oxygen consumption, V̇ (O ), in l/min STPD
2
Y minute ventilation, V̇ , in l/min BTPS
E
1 y = 41,48 × x
2 y = (27,18 × x) + exp(0,839 × x)
3 y = 31,85 × x
4 hagen equation
NOTE 1 Each dot represents the average of a sample of subjects exposed to various conditions of work (without
respiratory protective device).
NOTE 2 Data include 14 studies reported in References [9] and [16].
Figure 1 — Relation between minute ventilation, V̇ , and oxygen consumption, V̇ (O )
E 2
6
© ISO 2022 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 16976-1:2022(E)
7 Minute ventilation and peak inspiratory flow rates
7.1 Normal breathing
During the respiratory cycle, the inspired (and expired) volume and its flow rate changes with time. A
simple description of the respiratory cycle can be described by a sinus curve.
The mean flow rate during an inhalation is the inspired volume (tidal volume) divided by the time. The
minute ventilation is the total volume of air exchanged in the lungs during 1 min.
The instantaneous flow rate during the respiratory cycle is described by the derivative of the volume
curve, which is in fact a sinus curve. Peak inspiratory flow rate (PIFR) is mathematically defined by
the minute ventilation multiplied by π, if the respiratory pattern follows a sinus curve. PIFR occurs for
fractions of a second within the inhalation cycle and is best expressed in l/s.
As ventilation increases in response to increasing workload, the breathing pattern transforms from
a predominantly sinusoidal to a trapezoidal pattern, indicating that flow rates and in particular peak
flow rates may be different than for the sinus cycle (see Reference [20]). It was concluded that peak
inspiratory flow rates were 2,5 to 3,7 times as high as the mean minute ventilations. The highest
ratio was achieved at rest and reduced with exercise intensity. During work, the ratio was lower and
relatively constant, independent of workload. At maximal voluntary hyperventilation, the peak values
were 2,5 times as high as the mean minute volume values.
Similar results were reported in Reference [29], which re-analysed data reported in Reference [30]. The
ratio for peak flows and mean minute ventilation was also calculated, with the ranges found to be from
2,5 to 3,9.
Reference [21] provides an analysis of several independent sets of data for PIFR/V̇ . The data (see
E
2
Figure 2) were well correlated (R = 0,986 7) and fitted Formula (10):
PIFR =×2,,346 V +20 828 (10)
()
E
In Reference [7], PIFR during incremental bicycle exercise, breathing through several types of negative
pressure filtering devices, is reported. Similar data have been obtained in Reference [18]. The relation
between PIFR and V̇ is shown in Figure 3. The data in Reference [9] have been converted and are
E
included in Figure 3 a). There is a tendency for higher ratio at low minute ventilations.
7.2 Speech and breathing
Several investigators report that speech during use of respiratory protective devices changes the
respiratory dynamics. Speech is performed during the expiration phase of the breathing cycle. This
shortens the inspiration phase accordingly and it may become critically short during very high activity
levels (see References [10], [18] and [31]). This shortening of the inspiratory phase suggests that speech
becomes very difficult at very high activity levels.
Minute ventilation during speech is related almost linearly to minute ventilation without speech.
In Reference [7], a regression line of V̇ = 0,83 × V̇ is reported. Similarly, a regression line of
E,speech E
V̇ = 0,78 × V is reported in Reference [18]. It can be assumed that V during speech reduces by
E,speech E E
about 20 % compared with V̇ in no speech conditions. The reduction appears to be similar, independent
E
of work rate. Accordingly, Formula (11) is applied:
VV=×08, (11)
E,speech E
With shorter inspiration time, the peak flow rates are reported to increase even more than during a
normal breath. Peak inspiratory flow rates about six times higher than the mean minute ventilation
have been reported (see References [7] and [18]).
7
© ISO 2022 – All rights reserved
---------------------- Page: 12 ----------------------
ISO 16976-1:2022(E)
In References [7] and [18], PIFR was investigated during work sessions with standardized speech
communication. Results are given in Figure 3 b). In Reference [7], incremental bicycle exercise was
used, whereas in Reference [18], treadmill walking with incremental increases in slope was used.
Results for the PIFR/V̇ ratio are in good agreement. It is apparent that the ratio is high at low minute
E
ventilations, but that it approaches the “no speech” values at high minute ventilations. The power
function regression line shows a high correlation factor. It is apparent from these data that speech is
not a significant contributor to PIFR at extremely heavy work, most probably because it is difficult to
sustain continuous speech, but it is still possible to say single words at very high ventilation rates.
Formulae (12) and (13) apply to the calculation of PIFR from V̇ .
E
−0,,167 50 832 5
PIFR=×5,,605 VV×= 5 605×V for no speech (12)
EE E
−0,,474 530 525 7
PIFR=×36,(707 08,)××VV08,,× =×36 707 (,08×V ) for speech (13)
()
EE E
2
yx=×()2,,346 +=20 828;,R 0 986 7
Key
X minute ventilation, V̇ , in l/min BTPS
E
Y peak inspiratory flow, in l/min
NOTE 1 For details, see Reference [21].
Figure 2 — Relation between peak inspiratory flow rate and minute ventilation
8
© ISO 2022 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 16976-1:2022(E)
−0,167 52
yx=×5,;605 R = 0,559 7
a) Relation for no speech conditions
2
yx=×36,;707 R = 0,973 8
b) Relation measured when subjects read a standard text during exercise
Key
X minute ventilation, V̇ , in l/min BTPS
E
Y ratio PIFR/V̇
E
NOTE 2 Figure 3 a) is based on mean values for 37 conditions in four independent studies.
NOTE 3 In Figure 3 b), the data report mean values from 13 conditions in two independent studies.
Figure 3 — Ratio of peak inspiratory flow rate to minute ventilation as a function of minute
ventilation during work using negative pressure (filter) breathing apparatus
7.3 Sneezing and coughing
7.3.1 General
During use of respiratory devices, it can happen that wearers will sneeze or cough, which has a different
aerodynamic effect from a typical breathing pattern. A number of studies have been performed which
give measurements of effects of these phenomena.
9
© ISO 2022 – All rights reserved
---------------------- Page: 14 ----------------------
ISO 16976-1:2022(E)
7.3.2 Maximum pressures
7.3.2.1 General
The maximum pressures achievable appear to vary from person to person their gender and their age.
These factors shall be taken into consideration when using the information provided here.
7.3.2.2 Maximum expiratory pressures
In Reference [10] the reported maximum expiratory pressures were 14,9 (SD = 3,5) kPa in women, 24,2
(SD = 4,6) kPa in 29-year-old men, and 15,6 (SD = 6,4) kPa in 59-year-old men. In Reference [23] the
measured maximum expiratory pressures were (13 ± 2,6) kPa in men and (10 ± 1,8) kPa in women.
Reference [28] reported maximum expiratory pressures of (8 ±
...
NORME ISO
INTERNATIONALE 16976-1
Première édition
2022-10
Appareils de protection
respiratoire — Facteurs humains —
Partie 1:
Métabolismes énergétiques et régimes
des débits respiratoires
Respiratory protective devices — Human factors —
Part 1: Metabolic rates and respiratory flow rates
Numéro de référence
ISO 16976-1:2022(F)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 16976-1:2022(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2022 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 16976-1:2022(F)

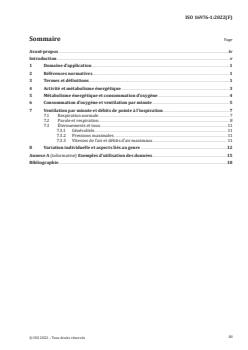

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Activité et métabolisme énergétique .3
5 Métabolisme énergétique et consommation d'oxygène . 4
6 Consommation d'oxygène et ventilation par minute . 5
7 Ventilation par minute et débits de pointe à l'inspiration . 7
7.1 Respiration normale . 7
7.2 Parole et respiration . 8
7.3 Éternuements et toux . 11
7.3.1 Généralités . 11
7.3.2 Pressions maximales . 11
7.3.3 Vitesses de l'air et débits d'air maximaux . 11
8 Variation individuelle et aspects liés au genre .12
Annexe A (informative) Exemples d'utilisation des données .15
Bibliographie .18
iii
© ISO 2022 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 16976-1:2022(F)

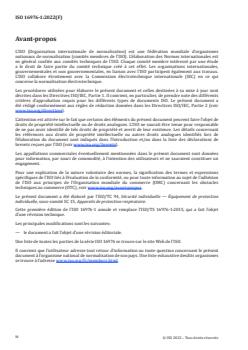

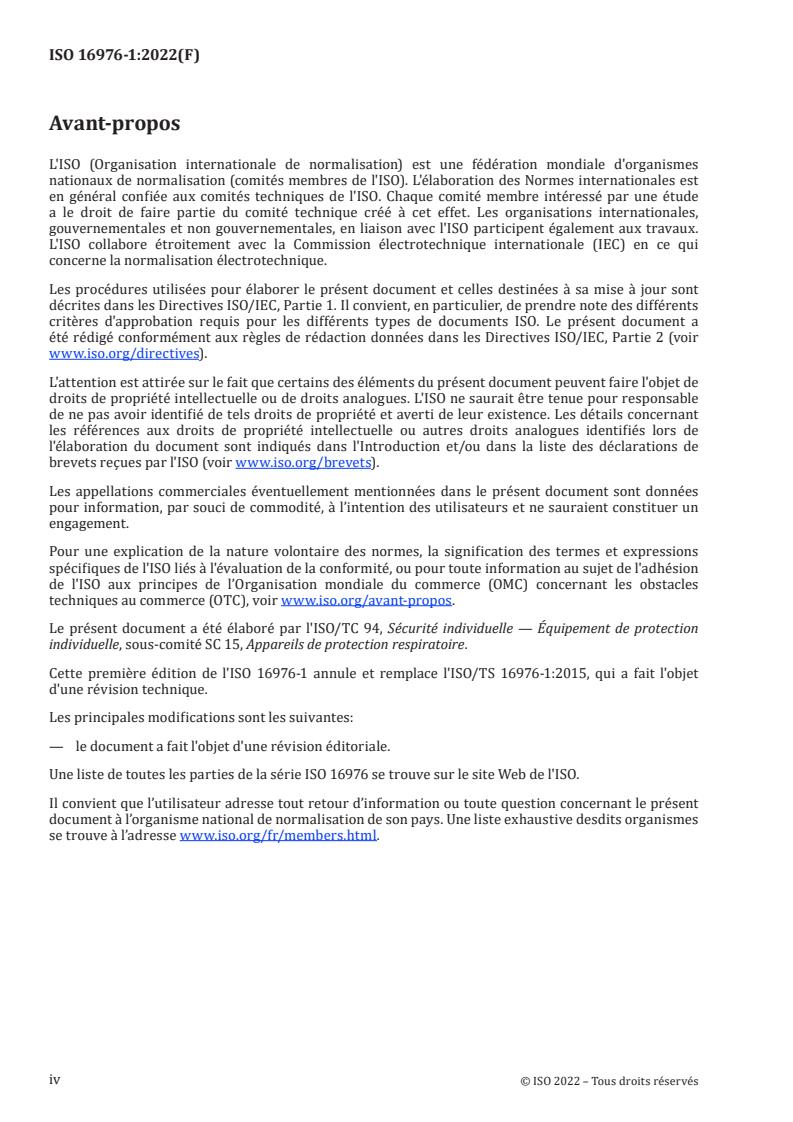

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par l'ISO/TC 94, Sécurité individuelle — Équipement de protection
individuelle, sous-comité SC 15, Appareils de protection respiratoire.
Cette première édition de l'ISO 16976-1 annule et remplace l'ISO/TS 16976-1:2015, qui a fait l'objet
d'une révision technique.
Les principales modifications sont les suivantes:
— le document a fait l'objet d'une révision éditoriale.
Une liste de toutes les parties de la série ISO 16976 se trouve sur le site Web de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
© ISO 2022 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 16976-1:2022(F)
Introduction
Pour une conception, une sélection et une utilisation appropriées des appareils de protection
respiratoire, il est important de prendre en compte les besoins physiologiques élémentaires de
l'utilisateur. Le type et l'intensité des activités ont une incidence sur le métabolisme énergétique
(dépense énergétique) de l'utilisateur. La masse et la répartition de la masse de l’appareil sur le corps
humain peuvent également avoir une influence sur le métabolisme énergétique. Le métabolisme
énergétique est en corrélation directe avec la consommation d'oxygène qui détermine les besoins et
débits respiratoires. Le travail ventilatoire est influencé par les résistances à l'écoulement de l'air de
l'appareil et des voies respiratoires pulmonaires. Le travail (ou coût énergétique) d'une respiration est
lié au gradient de pression produit par les muscles respiratoires et le volume qui est déplacé dans les
poumons pendant la respiration. Des données anthropométriques et biomécaniques sont nécessaires
pour une conception appropriée des divers composants d'un appareil de protection respiratoire ainsi
que pour la conception des méthodes d'essai correspondantes.
Le présent document constitue la première partie d'une série de documents qui fournissent des données
physiologiques et anthropométriques élémentaires sur les humains. Il contient des informations sur les
métabolismes énergétiques et les débits respiratoires pour différents types d'activité physique.
v
© ISO 2022 – Tous droits réservés
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 16976-1:2022(F)
Appareils de protection respiratoire — Facteurs
humains —
Partie 1:
Métabolismes énergétiques et régimes des débits
respiratoires
1 Domaine d'application
Le présent document fournit des informations sur les facteurs liés à l'anthropométrie, la physiologie
humaine, l'ergonomie et les performances en vue de l'élaboration de normes relatives aux exigences de
performance, aux essais et à l'utilisation des appareils de protection respiratoire.
Le présent document contient des informations sur les réponses respiratoires et métaboliques à des
conditions de repos et d'activité de différentes intensités. Des informations sont fournies sur les points
suivants:
— les métabolismes énergétiques associés à différentes intensités d'activité;
— la consommation d'oxygène en fonction du métabolisme énergétique et de la ventilation par minute
pour des individus représentant trois corpulences;
— les débits de pointe à l'inspiration dans des conditions de parole et de mutisme pour des individus
représentant trois corpulences en fonction des métabolismes énergétiques.
Les informations contenues dans le présent document sont des données relatives à des hommes et
femmes adultes et en bonne santé de 30 ans environ, mais elles sont considérées comme applicables à la
tranche d'âge de la population de travailleurs.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
production d'énergie aérobie
processus biochimique se déroulant dans les cellules humaines qui fournit de l'énergie par combustion
des graisses, des glucides et dans une moindre mesure des protéines en présence d'oxygène, et qui
produit de l'eau et du dioxyde de carbone comme produits finaux
1
© ISO 2022 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 16976-1:2022(F)
3.2
température et pression ambiantes à saturation
ATPS
condition normale pour l'expression des paramètres de ventilation liés à l'air expiré
Note 1 à l'article: Température ambiante et pression atmosphérique réelles; pression de vapeur d'eau saturante.
3.3
température, pression et humidité ambiantes
ATPH
condition normale pour l'expression des paramètres de ventilation liés à l'air inspiré
Note 1 à l'article: Température ambiante, pression atmosphérique et pression de vapeur d'eau réelles.
3.4
température et pression corporelles à saturation
BTPS
condition normale pour l'expression des paramètres de ventilation
Note 1 à l'article: Température corporelle (37 °C), pression atmosphérique 101,3 kPa (760 mm de Hg) et pression
de vapeur d'eau (6,27 kPa) dans un air saturé.
3.5
débit de pointe à l'inspiration
DPI
débit instantané le plus élevé pendant la phase d'inspiration du cycle respiratoire, comprenant une
phase d'inspiration et une phase d'expiration
Note 1 à l'article: Il est exprimé en l/s BTPS.
Note 2 à l'article: Le litre par seconde est l'unité préconisée dans la mesure où le débit ne se produit que pendant
une courte fraction du cycle respiratoire comprenant une phase d'inspiration et une phase d'expiration.
3.6
ventilation par minute
V̇
E
volume total d'air inspiré (ou expiré) à l'intérieur des poumons en une minute
Note 1 à l'article: Il est exprimé en l/s BTPS.
3.7
consommation d'oxygène
V̇ (O )
2
volume d'oxygène consommé par les tissus humains pour une production d'énergie aérobie (3.1)
Note 1 à l'article: Elle est exprimée en l/min STPD.
3.8
capacité de travail physique
aptitude d'une personne à effectuer un travail musculaire
3.9
température et pression normales, à sec
STPD
conditions normalisées pour l'expression de la consommation d'oxygène (3.7)
Note 1 à l'article: Température normale (0 °C) et pression normale (101,3 kPa, 760 mmHg), air sec (humidité
relative de 0 %).
2
© ISO 2022 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 16976-1:2022(F)
4 Activité et métabolisme énergétique
Les utilisateurs d'appareils de protection respiratoire (APR) exercent un travail physique d'intensité
variable. Le travail physique, en particulier lorsqu'il concerne de grands groupes musculaires comme
dans la lutte contre l'incendie, nécessite des niveaux élevés de production d'énergie métabolique
(métabolisme énergétique). L'énergie est produite dans les cellules humaines par des processus aérobies
ou anaérobies.
La production d'énergie aérobie est de loin la forme d'extrant énergétique la plus courante pour tous
les types de cellules humaines. Elle est également la forme normale de production d'énergie pour les
muscles. Selon sa condition physique et d'autres facteurs, l'homme peut soutenir des niveaux élevés de
production d'énergie aérobie pendant de longues périodes. Toutefois, des niveaux d'activité très élevés
ne peuvent être soutenus que pendant de courtes périodes (minutes) et engagent aussi les processus
de production d'énergie anaérobie. La production d'acide lactique qui leur est associée est l'une des
raisons de l'apparition rapide de fatigue et d'épuisement.
La production d'énergie aérobie dépend strictement de la fourniture constante d'oxygène aux cellules
actives. L'oxygène est extrait de l'air inspiré, lié à l'hémoglobine des globules rouges dans les capillaires
alvéolaires et transporté vers les tissus cibles par la circulation. En conséquence, il existe une relation
linéaire directe entre le taux de consommation d'oxygène et le métabolisme énergétique. Cette relation
est décrite dans l'ISO 8996.
Le Tableau 1 est tiré du Tableau A.1 de l'ISO 8996:2021, qui définit cinq classes de métabolisme
énergétique. Ce tableau sert de base à l'élaboration d'une norme pour l'évaluation de la contrainte
thermique. Les classes représentent les types d'activités rencontrés dans l'industrie. Les chiffres
représentent des métabolismes énergétiques moyens pour des périodes de travail ou des postes
de travail complets, incluant généralement les pauses. Le métabolisme énergétique ne doit pas être
confondu avec les taux de travail externes tels que ceux définis sur une bicyclette ergométrique.
Les activités de sauvetage et de lutte contre l'incendie sont par nature temporaires et souvent
imprévisibles. Les activités peuvent devenir très exigeantes et des niveaux élevés de métabolisme
énergétique ont été rapportés dans les Références [1], [13], [14], [16], [17], [21], [23] et [25].
Conformément à la Référence [21], des valeurs moyennes de consommation d'oxygène comprises entre
40 ml/(kg × min) et 45 ml/(kg × min) sont rapportées pour les tâches les plus exigeantes au cours des
exercices de lutte contre l'incendie (voir les Références [6], [8] et [13]). En prenant pour hypothèse une
masse corporelle moyenne de 80 kg, la consommation absolue d'oxygène est de l'ordre de 3,2 l/min à
3,6 l/min. Dans la Référence [21], des valeurs moyennes de (2,4 ± 0,5) l/min ont été rapportées pour
un exercice de 17 min. La Référence [16] a rapporté une valeur moyenne de (2,75 ± 0,3) l/min pour un
exercice de 22 min. La valeur moyenne pour la tâche la plus exigeante (l'ascension d'une tour) est de
(3,55 ± 0,27) l/min. Pour cette tâche, la fourchette de valeurs est comprise entre 3,24 l/min et 4,13 l/
min, ce qui correspond respectivement à des métabolismes énergétiques moyens compris entre 474 W/
2 2
m et 612 W/m .
Tableau 1 — Classification des activités basée sur le métabolisme énergétique (MR)
Métabolisme énergétique moyen
Classe Activité
2
W/m
1 Repos 65
2 Activité légère 100
3 Activité modérée 165
4 Activité intense 230
5 Activité très intense 290
6 Activité très très intense (2 h) 400
NOTE Les cinq premières classes qui figurent dans ce tableau sont extraites de l'ISO 8996. Ces classes sont valables pour
des activités répétées pendant les postes de travail dans le cadre d'une exposition professionnelle courante. Les classes 6
à 8 sont ajoutées comme exemples de métabolismes énergétiques associés à des activités temporaires de type secours et
sauvetage avec port d'un appareil de protection respiratoire.
3
© ISO 2022 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 16976-1:2022(F)
TTabableleaauu 1 1 ((ssuuiitte)e)
Métabolisme énergétique moyen
Classe Activité
2
W/m
7 Activité extrêmement intense (15 min) 475
8 Activité maximale (5 min) 600
NOTE Les cinq premières classes qui figurent dans ce tableau sont extraites de l'ISO 8996. Ces classes sont valables pour
des activités répétées pendant les postes de travail dans le cadre d'une exposition professionnelle courante. Les classes 6
à 8 sont ajoutées comme exemples de métabolismes énergétiques associés à des activités temporaires de type secours et
sauvetage avec port d'un appareil de protection respiratoire.
Le Tableau 1 contient trois classes supplémentaires par rapport au Tableau A.1de l'ISO 8996:2021, pour
couvrir les activités qui sont, par nature, limitées dans le temps, telles que la lutte contre l'incendie
et le sauvetage. Une classe se rapporte à des activités de sauvetage soutenues telles que l'on peut en
rencontrer dans l'exploitation minière ou dans la lutte contre les feux de broussailles, avec des périodes
de travail pouvant aller jusqu'à 2 h (classe 6). Les deux autres classes se rapportent à des opérations
de lutte contre l'incendie ou de sauvetage de courte durée et de très haute intensité, c'est-à-dire,
respectivement de 15 min (classe 7) et de 5 min (classe 8). Le Tableau 1 présente les valeurs attendues
pour des individus en très bonne condition physique. La classe la plus élevée (classe 8) représente une
activité maximale ou proche de la maximale qui ne peut être endurée que pour des durées de 3 min à
5 min par des individus en bonne condition physique. Les trois nouvelles classes sont respectivement
2 2 2
définies par des métabolismes énergétiques à 400 W/m , 475 W/m et 600 W/m . Les valeurs
représentent le métabolisme énergétique moyen pour la durée spécifiée, en excluant les pauses.
Pour des raisons naturelles, de nombreux types d'activités de sauvetage et d'urgence sont effectués
avec un équipement de protection individuelle. Cela augmente la charge de travail physique et explique
en partie les valeurs élevées de métabolisme énergétique dans les classes 6 à 8. Les données fournies
pour les types d'activités indiqués dans les classes 1 à 5 sont obtenues sans port d'appareil de protection
respiratoire et/ou équipement de protection individuelle.
5 Métabolisme énergétique et consommation d'oxygène
L'équivalent énergétique (E ) d'oxygène décrit dans l'ISO 8996:2021, 9.1.2 est déterminé à l'aide de la
E
Formule (1):
E =×(,0230RQ+×,)77 58, 8 (1)
E
où QR est le quotient respiratoire [rapport entre la quantité de dioxyde de carbone produit et la quantité
d'oxygène consommée (V̇ (CO )/V̇ (O ))] et l'équivalent énergétique d'oxygène est 5,88 Wh/l de O , qui
2 2 2
correspond approximativement à la valeur de 5 kcal/l de O , valeur que l'on rencontre couramment
2
dans les publications de physiologie.
En prenant pour hypothèse une valeur de 5 kcal/l de O (égale à 5,815 Wh/l de O ), la Formule (2)
2 2
2
s'applique pour convertir les métabolismes énergétiques (en W/m ) en V̇ (O ) (en l/min):
2
MA× MA× MA×
Du Du Du
V()O = = = (2)
2
EE 60×5,815 349
où
V̇ (O ) est la consommation d'oxygène, en l/min;
2
2
M est le métabolisme énergétique, en W/m ;
2
A est la surface corporelle de Dubois, en m ;
Du
60 est le facteur de conversion pour min/h;
4
© ISO 2022 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 16976-1:2022(F)
et l'équivalent énergétique d'oxygène est 5,815 Wh/l de O .
2
Pour le même métabolisme énergétique, la consommation d'oxygène variera en fonction des corpulences.
Des exemples sont donnés dans les Tableaux 3, 4 et 5 des individus représentant trois corpulences. Voir
également l'Annexe A.
2 2 2
La surface corporelle associée est respectivement de 1,69 m , 1,84 m et 2,11 m . Comme défini dans
l'ISO 8996, la surface corporelle d'un individu, A , est déterminée à partir de la masse corporelle, W ,
Du b
en kg, et de la taille, H , en m, selon la Formule (3):
b
0,,425 0725
AW=×0,202 ×H (3)
Du
bb
Les valeurs de V̇ (O ) dans les Tableaux 3, 4 et 5 sont basées sur les Formules (4), (5) et (6).
2
2
Un individu de faible corpulence est défini par m = 60 kg, H = 1,7 m et A = 1,69 m . La consommation
b b Du
d'oxygène, V̇ (O ), est calculée avec la Formule (4):
2
M
V()O = (4)
2
207
2
Un individu de corpulence moyenne est défini par m = 70 kg, H = 1,75 m et A = 1,84 m . La
b b Du
consommation d'oxygène, V̇ (O ), est calculée avec la Formule (5):
2
M
V()O = (5)
2
190
2
Un individu de forte corpulence est défini par m = 85 kg, H = 1,88 m et A = 2,11 m . La consommation
b b Du
d'oxygène, V , est calculée à l'aide de la Formule (6):
O
2
M
V()O = (6)
2
160
6 Consommation d'oxygène et ventilation par minute
Le transport de l'oxygène vers les tissus nécessite son extraction de l'air inspiré dans les poumons. La
concentration d'oxygène dans l'air inspiré est équivalente à la concentration atmosphérique de 20,93 %
en volume dans l'air sec. Normalement, 15 % à 30 % seulement de cette fraction sont consommés. L'air
expiré contient encore de l'ordre de 15 % à 18 % en volume d'O . Cela signifie que la ventilation par
2
minute en air, V̇ , requise pour les niveaux de consommation d'oxygène les plus élevés est environ 20 à
E
25 fois plus élevée (voir la Référence [3]). Pour des niveaux d'activité élevés, la valeur peut être encore
plus élevée en raison d'une tendance à l'hyperventilation.
La Référence [9] contient une analyse de 19 articles publiés dans la littérature applicable. Les données
relatives à 14 études sans appareil respiratoire sont reproduites dans la Figure 1, avec les données
issues des Références [7], [17] et [18]. Chaque point de données représente la valeur moyenne de
plusieurs sujets. La droite de régression linéaire est tracée pour les valeurs moyennes. La droite de
régression d'une fonction de puissance ne diffère du modèle linéaire que d'une façon marginale.
L'équation de Hagan (en bas du graphique) représente une régression exponentielle qui surestime V
E
à des niveaux de V(O ) bas et très élevés, et sous-estime cette valeur aux niveaux intermédiaires. Des
2
relations exponentielles ont également été proposées par d'autres (voir les Références [1] et [12]). Les
trois études mentionnées appliquent une méthode incrémentale pour augmenter la charge de travail.
On peut se demander si V et V̇ (O ) s'équilibrent dans un temps aussi court. Il convient en particulier
E 2
que V̇ (O ) ait une constante de temps de plus d'une minute. Dans l'étude de Hagan, la charge de travail
2
est augmentée toutes les minutes.
D'un point de vue physiologique, on ne devrait pas s'attendre à une relation exponentielle. En réalité,
les courbes individuelles montrent que, jusqu'à 60 % à 70 % de V̇ (O ) maximum, la relation est presque
2
linéaire. À des niveaux plus élevés de V̇ (O ), l'hyperventilation fait augmenter V de manière curviligne
2 E
5
© ISO 2022 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 16976-1:2022(F)
(voir la Référence [3]). Il est probable que l'adaptation respiratoire à des charges de travail croissantes
représente une équation à deux composantes: une composante linéaire et une composante de puissance
ou exponentielle. Le modèle d'équation est décrit par la Formule (7):
bx×
ya=×()xe+ (7)
où
a, b sont des constantes;
y représente V̇ ;
E
x représente V̇ (O ).
2
Pour de faibles valeurs de x, le premier terme est déterminant. Lorsque x augmente, la deuxième
composante devient de plus en plus importante. Le coefficient de corrélation le plus élevé est obtenu
2
pour a = 27,1 et b = 0,839. La valeur de R = 0,90.
2
Appliquer une régression linéaire centrée sur zéro donne une valeur de R = 0,90. Pour simplifier, la
régression linéaire est choisie. L'équation de régression relative aux valeurs moyennes est donnée
par la Formule (8). Le calcul de V pour deux erreurs-types (S ) de la moyenne V , représentant 95 %
E E E
des populations, donne la Formule (9). S définit l'erreur de prédiction de V̇ , basée sur l'équation de
E E
régression, Formule (7). Ces équations sont ensuite utilisées pour estimer V̇ et les débits de pointe
E
(voir Tableaux 3 à 5).
VV=×31,85 O (8)
()
E 2
VV=×41,48 ()OS+2 (9)
()
EE2
où
est la valeur moyenne de V̇ (O );
VO() 2
2
S est l'erreur-type.
E
6
© ISO 2022 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 16976-1:2022(F)
Légende
X consommation d'oxygène, V̇ (O ), en l/min STPD
2
Y ventilation par minute, V̇ , en l/min BTPS
E
1 y = 41,48 × x
2 y = (27,18 × x) + exp(0,839 × x)
3 y = 31,85 × x
4 équation de Hagan
NOTE 1 Chaque point représente la moyenne d'un échantillon de sujets exposés à diverses conditions de
travail (sans appareil de protection respiratoire).
NOTE 2 Les données concernent 14 études rapportées dans les Références [9] et [16].
Figure 1 — Relation entre la ventilation par minute, V̇ , et la consommation d'oxygène, V̇ (O )
E 2
7 Ventilation par minute et débits de pointe à l'inspiration
7.1 Respiration normale
Pendant le cycle respiratoire, le volume inspiré (et expiré) et son débit varient dans le temps. Une simple
description du cycle respiratoire peut être une courbe sinusoïdale.
Le débit moyen pendant une inspiration est le volume inspiré (volume courant) divisé par le temps. La
ventilation par minute est le volume total de l'air échangé à l'intérieur des poumons en 1 min.
Le débit instantané pendant le cycle respiratoire est décrit par la dérivée de la courbe de volume qui est
en fait une courbe sinusoïdale. Le débit de pointe à l'inspiration (DPI) est défini mathématiquement par
la ventilation par minute multipliée par π, si le modèle respiratoire suit une courbe sinusoïdale. Le DPI
intervient pendant quelques fractions de seconde au cours du cycle d'inspiration et il est mieux exprimé
en l/s.
7
© ISO 2022 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 16976-1:2022(F)
Lorsque la ventilation augmente en réponse à une charge de travail croissante, le modèle respiratoire
passe d'un modèle essentiellement sinusoïdal à un modèle trapézoïdal, indiquant que les débits,
et en particulier les débits de pointe, peuvent être différents de ceux du cycle sinusoïdal (voir la
Référence [20]). Il a été déduit que les débits de pointe à l'inspiration étaient 2,5 à 3,7 fois plus élevés
que les ventilations par minute moyennes. Le rapport le plus élevé est atteint au repos et diminue avec
l'intensité de l'activité. Pendant le travail, le rapport est plus faible et relativement constant, quelle que
soit la charge de travail. Lorsque l'hyperventilation volontaire est maximale, les valeurs de pointe sont
2,5 fois plus élevées que les valeurs de ventilation par minute moyenne.
Des résultats similaires ont été rapportés dans la Référence [29], qui analyse à nouveau les données
rapportées dans la Référence [30]. Le rapport entre les débits de pointe et la ventilation par minute
moyenne a également été calculé et se situe dans une fourchette de 2,5 à 3,9.
La Référence [21] fournit une analyse de plusieurs ensembles de données indépendants pour DPI/V̇ .
E
2
Les données (voir Figure 2) présentent toutes une bonne corrélation (R = 0,986 7) et sont en accord
avec la Formule (10):
PIFR =×2,,346 V +20 828 (10)
()
E
La Référence [7] rapporte le DPI obtenu au cours d'un exercice d'intensité croissante sur bicyclette
alors que le sujet respire à travers plusieurs types d'appareils de filtration à pression négative. Des
données similaires sont obtenues dans la Référence [18]. La relation entre le DPI et V̇ est représentée
E
à la Figure 3. Les données de la Référence [9] ont été converties et sont incluses dans la Figure 3 a). Le
rapport a tendance à augmenter lorsque la ventilation par minute diminue.
7.2 Parole et respiration
Plusieurs chercheurs déclarent que le fait de parler alors que l'on porte un appar
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
