ISO 9073-2:1989

Textiles — Test methods for nonwovens — Part 2: Determination of thickness

Textiles — Méthodes d'essai pour nontissés — Partie 2: Détermination de l'épaisseur

General Information

• Status: Withdrawn
• Publication Date: 21-Jun-1989
• Withdrawal Date: 21-Jun-1989
• ICS: 59.080.30 - Textile fabrics
• Technical Committee: ISO/TC 38 - Textiles
• Drafting Committee: ISO/TC 38 - Textiles
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 09-Mar-1995
• Completion Date: 14-Feb-2026

Relations

• Revised: ISO 9073-2:1995 - Textiles — Test methods for nonwovens — Part 2: Determination of thickness
• Effective Date: 15-Apr-2008

Standards Content (Sample)

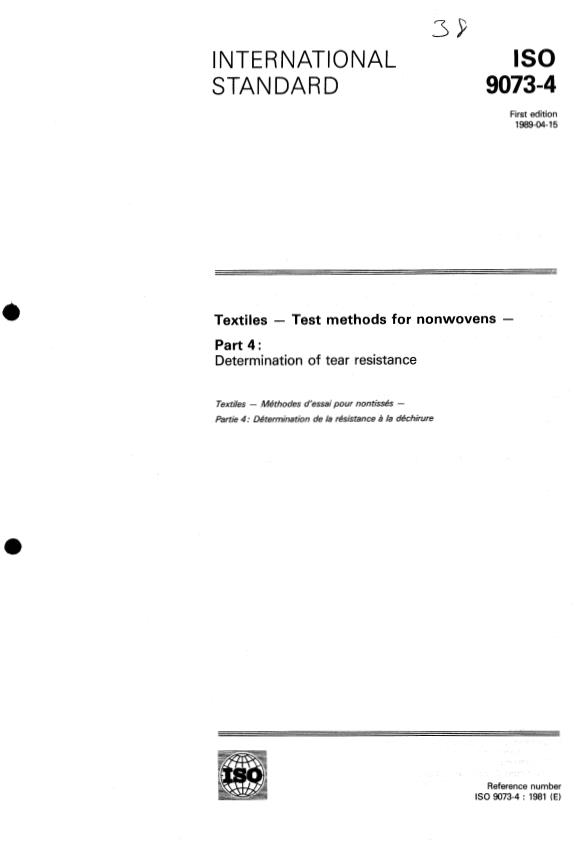

IS0
I N TE R NAT I O NA L
9073-4
STANDARD
First edition
1 989-04- 1 5
Textiles - Test methods for nonwovens -
Part 4:
Determination of tear resistance
Textiles - Méthodes d'essai pour nontissés -
Partie 4: Détermination de la résistance à la déchirure
Reference number
IS0 9073-4 : 1981 (E)
IS0 9073-4 : 1989 (E)

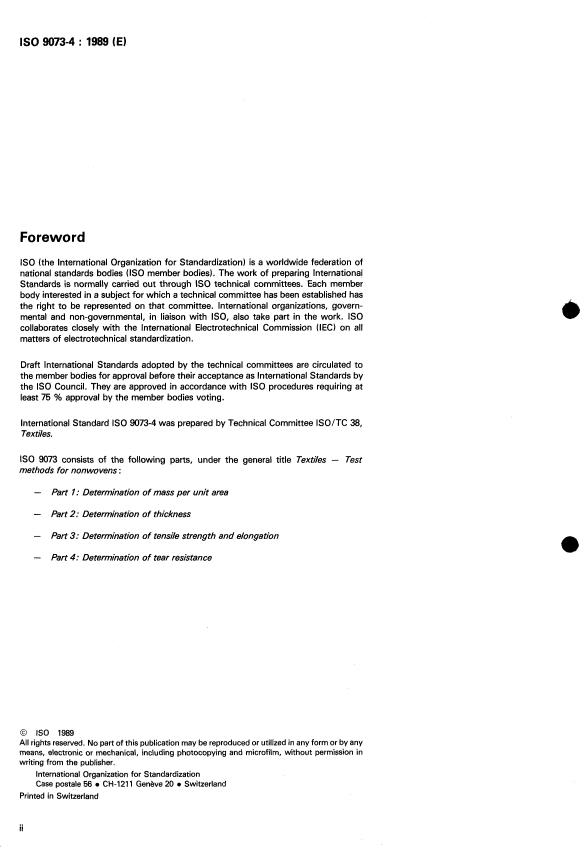

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 9073-4 was prepared by Technical Committee ISO/TC 38,
Textiles.
Is0 9073 consists of the following parts, under the general title Textiles - Test
methods for nonwovens :
-
Part I: Determination of mass per unit area
-
Part 2: Determination of thickness
-
Part 3: Determination of tensile strength and elongation
a
-
Part 4: Determination of tear resistance
O IS0 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 O CH-1211 Genève 20 O Switzerland
Printed in Switzerland
ii
IS0 9073-4 : 1989 (E)
,

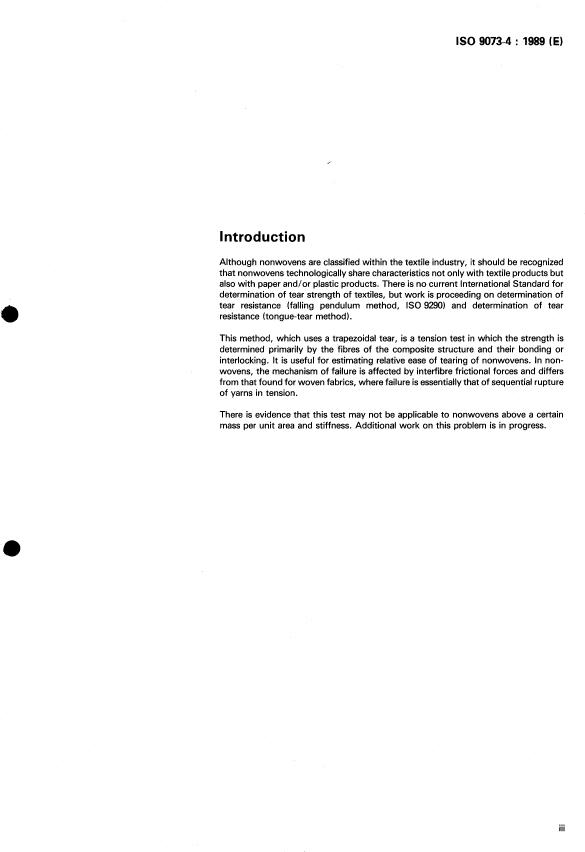

Introduction
Although nonwovens are classified within the textile industry, it should be recognized
that nonwovens technologically share characteristics not only with textile products but
also with paper and/or plastic products. There is no current International Standard for
determination of tear strength of textiles, but work is proceeding on determination of
tear resistance (falling pendulum method, IS0 9290) and determination of tear
resistance (tongue-tear method).
This method, which uses a trapezoidal tear, is a tension test in which the strength is
determined primarily by the fibres of the composite structure and their bonding or
interlocking. It is useful for estimating relative ease of tearing of nonwovens. In non-
wovens, the mechanism of failure is affected by interfibre frictional forces and differs
from that found for woven fabrics, where failure is essentially that of sequential rupture
of yarns in tension.
There is evidence that this test may not be applicable to nonwovens above a certain
mass per unit area and stiffness. Additional work on this problem is in progress.

INTERNATIONAL STANDARD IS0 9073-4 : 1989 (E)
Textiles - Test methods for nonwovens -
Part 4:
Determination of tear resistance
1 Scope 3 Principle
Marking of a trapezoid on a test piece.
This part of IS0 9û73 specifies a method for the determination
of tear resistance of nonwovens by the trapezoid method.
Clamping of the non-parallel sides of the trapezoid in the jaws
of a tensile testing machine.
Application of a continuously increasing force to the test piece
2 Normative references
in such a way that a tear propagates across its width.
The following standards contain provisions which, through
Determination of the average maximum tear resistance in
reference in this text, constitute provisions of this part of
newtons.
IS0 9073. At the time of publication, the editions indicated
were valid. All standards are subject to revision, and parties to
agreements based on this part of IS0 9073 are encouraged to
4 Apparatus
investigate the possibility of applying the most recent editions
of the standards listed below. Members of IEC and IS0 main-
4.1 Tensile testing machine, either constant rate of exten-
tain registers of currently valid International Standards.
sion type or constan
...

IS0
NORME
9073-2
I N T E R N AT I O N A LE
Première édition
1989-07-01
Textiles - Méthodes d'essai pour nontissés -
Partie 2 :
Détermination de I 'é pa isseu r
Textiles - Test methods for nonwovens -
Part 2: Determination of thickness
Numéro de référence
IS0 9073-2 : 1989 (FI
IS0 9073-2 : 1989 (F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
des Normes internationales est en général confiée aux comités techniques de I'ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO participent également aux travaux. L'ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I'ISO qui requièrent l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale IS0 9073-2 a été élaborée par le comité technique ISO/TC 38,
Textiles.
L'ISO 9073 comprend les parties suivantes, présentées sous le titre général Textiles -
Méthodes d'essai pour nontissés :
-
Partie I: Détermination de la masse surfacique
-
Partie 2: Détermination de l'épaisseur
-
Partie 3: Détermination de la résistance à la traction et de /'allongement
-
Partie 4: Détermination de la résistance à la déchirure
O IS0 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 O CH-1211 Genève 20 O Suisse
Imprimé en Suisse
ii
I
IS0 9073-2 1989 (FI
Introduction
Bien que les nontissés soient classés avec les produits de l'industrie textile, il convient
de reconnaître que, d'un point de vue technologique, ils présentent à la fois les caracté-
II existe
ristiques des produits textiles et celles des papiers et/ou matières plastiques.
un essai international pour les textiles, IS0 5084. Toutefois, afin de satisfaire aux
besoins spécifiques des nontissés, la présente partie de I'ISO 9073 comporte des pres-
criptions différentes de celles de I'ISO 5084. II s'agit
a) d'une autre méthode d'échantillonnage;
des pressions spécifiques auxquelles les nontissés normaux et les nontissés
b)
volumineux sont essayés;
c) de l'aire spécifique pour la dimension du pied presseur;
d) d'un temps plus court pour enregistrer la valeur indiquée par la jauge.

NORM E INTERN AT1 ON ALE IS0 9073-2 : 1989 (FI
Textiles - Méthodes d'essai pour nontissés -
Partie 2:
Détermination de l'épaisseur
1 Domaine d'application 5 Appareillage
La présente partie de I'ISO 9073 prescrit des méthodes pour la
5.1 Nontissés normaux
détermination de l'épaisseur des nontissés normaux et volumi-
neux sur lesquels est exercée une pression spécifique.
5.1.1 Deux plaques circulaires horizontales, fixées à un
support. La plaque supérieure, ou pied presseur, doit pouvoir
2 Références normatives
se déplacer verticalement et avoir une aire d'environ
2 500 mm2. La plaque de référence doit présenter une surface
Les normes suivantes contiennent des dispositions qui, par
plane dont le diamètre est supérieur d'au moins 50 mm à celui
suite de la référence qui en est faite, constituent des disposi-
du pied presseur.
tions valables pour la présente partie de I'ISO 9073. Au moment
de la publication, les éditions indiquées étaient en vigueur.
Toute norme est sujette à révision et les parties prenantes des
5.1.2 Dispositif de mesure, dont l'échelle présente des gra-
accords fondés sur la présente partie de I'ISO 9073 sont invi-
duations de 0,Ol mm.
tées à rechercher la possibilité d'appliquer les éditions les plus
récentes des normes indiquées ci-après. Les membres de la CE1
et de I'ISO possèdent le registre des Normes internationales en 5.2 Nontissés volumineux dont l'épaisseur
vigueur à un moment donné.
maximale est de 20 mm
IS0 139 : 1973, Textiles - Atmosphères normales de condi-
5.2.1 Plaque de référence verticale, ayant une aire de
tionnement et d'essai.
1 O00 mm2, pied presseur ayant une aire de 2 500 mm2, et dis-
IS0 1% : 1985, Papier et carton - Échantillonnage pour déter-
positifs permettant de suspendre l'éprouvette entre les deux.
miner la qualité moyenne.
IS0 5084 : 1977, Textiles - Détermination de l'épaisseur des
5.2.2 Levier coudé, fixé à la plaque de référence et pouvant
étoffes tissées et tricotées (autres que les revêtements de sol
être mis en équilibre avec un contrepoids de sorte qu'il exerce
textiles).
une force très faible sur la gauche lorsque le contrepoids n'est
pas en place.
3 Définitions
5.2.3 Contacts électriques, qui, une fois fermés, provo-
Pour les besoins de la présente partie de I'ISO 9073, les défini-
quent l'allumage d'une petite ampoule.
tions suivantes s'appliquent.
5.2.4 Contrepoids, ayant une masse de 2,05 g k 0,05 g,
3.1 nontissés volumineux : Nontissés présentant un taux
de compressibilité de 20 % ou plus lorsque la pression exercée qui, une fois en place, provoque la séparation des contacts et
varie de 0,l kPa à 0,5 kPa. l'extinction de l'ampoule. Cela donne une pression de mesure
de 0,02 kPa.
3.2 épaisseur : Distance comprise entre la face endroit et la
face envers d'un nontissé, mesurée comme étant la distance
5.2.5 Vis, qui, en tournant, amène le pied presseur vers la
comprise entre une plaque de référence sur laquelle est posée le
gauche et appuie sur l'éprouvette en augmentant la pression
nontissé et un pied presseur parallèle exerçant une pression sur
sur la plaque de référence jusqu'à ce que la charge placée sur la
le nontissé.
balance soit vaincue et que l'ampoule s'allume à nouveau.
4 Principe
5.2.6 Jauge de mesurage, indiquant la distance comprise
entre la plaque de référence et le pied presseur correspondant à
Mesurage de l'épaisseur d'un nontissé comme étant la distance
l'épaisseur de l'éprouvette sous la charge appliquée.
comprise entre une plaque de référence sur laquelle est posé le
nontissé et un pied presseur parallèle exerçant une pression
déterminée sur la surface essayée. NOTE - Un appareil adéquat est représenté à la figure 1.
IS0 9073-2 : 1989 (FI
NOTE - II convient que le palpeur vertical T soit au-dessus du centre
5.3 Nontissés volumineux dont l'épaisseur est
de la plaque de mesurage P, lors de l'utilisation, de facon que sa dis-
supérieure à 20 mm
tance à l'échelle verticale soit légèrement supérieure à 100 mm; ainsi, la
plaque de mesurage n'est pas en contact avec l'échelle.
5.3.1 Surface d'essai, de 200 mm x 200 mm.
5.3.2.2 Plaque de mesurage carrée P, de 200 mm f. 0,2 mm
5.3.2 Appareil d'essai (voir figure 21, comportant les élé-
82 g k 2 g. La plaque est en verre de
de côté et de masse
ments suivants.
0,7 mm d'épaisseur et peut être portée à la masse voulue par
addition de masselottes. La pression de mesurage est de
5.3.2.1 Plaque
...
