ISO 9073-2:1995

Textiles — Test methods for nonwovens — Part 2: Determination of thickness

Cancels and replaces the first edition (1989). Lays down methods for the determination of the thickness, when under a specific pressure, of normal and bulky nonwoven textiles.

Textiles — Méthodes d'essai pour nontissés — Partie 2: Détermination de l'épaisseur

La présente partie de l'ISO 9073 prescrit des méthodes pour la détermination de l'épaisseur des nontissés normaux et volumineux sur lesquels est exercée une pression spécifique.

General Information

• Status: Published
• Publication Date: 08-Mar-1995
• ICS: 59.080.30 - Textile fabrics
• Technical Committee: ISO/TC 38 - Textiles
• Drafting Committee: ISO/TC 38 - Textiles
• Current Stage: 9093 - International Standard confirmed
• Start Date: 29-Dec-2021
• Completion Date: 12-Feb-2026

Relations

• Revises: ISO 9073-2:1989 - Textiles — Test methods for nonwovens — Part 2: Determination of thickness
• Effective Date: 15-Apr-2008

Overview

ISO 9073-2:1995 - "Textiles - Test methods for nonwovens - Part 2: Determination of thickness" (second edition, 1995) specifies standardized methods to measure the thickness of normal and bulky nonwoven textiles under defined pressures. It cancels and replaces the 1989 edition and defines sampling, conditioning, apparatus, three test methods (A, B, C) and reporting requirements tailored to nonwoven materials.

Key topics and technical requirements

• Scope: Thickness measured as the distance between a reference plate and a parallel presser-foot under specified pressure.
• Sampling & conditioning: Sampling per ISO 186; conditioning in the standard atmosphere for testing per ISO 139.
• Apparatus for normal nonwovens (Clause 5.1):
  • Two circular horizontal plates on a stand (presser-foot area ≈ 2 500 mm²).
  • Reference plate diameter at least 50 mm larger than presser-foot.
  • Measuring device with 0.01 mm graduations.
• Apparatus for bulky nonwovens (≤ 20 mm, Clause 5.2):
  • Special lever/balance arrangement, presser-foot and reference plate; balance weight ≈ 2.05 g ± 0.05 g.
  • Dial gauge reading to 0.1 mm; illumination/contact mechanism to signal correct pressure.
• Apparatus for bulky nonwovens (> 20 mm, Clause 5.3):
  • 300 × 300 mm base, movable measuring bar with vertical probe and a 200 × 200 mm glass measuring plate (mass ~82 g ±2 g).
  • Thickness read from a vertical scale (nearest 0.5 mm).
• Test methods:
  • Method A - for normal nonwovens (uses apparatus 5.1; presser-foot pressure settings and measurement procedure defined).
  • Method B - for bulky nonwovens with maximum thickness 20 mm (uses apparatus 5.2; dial-gauge read after 10 s).
  • Method C - for bulky nonwovens > 20 mm (uses apparatus 5.3; measuring plate/probe read after 10 s).
• Results & reporting: Use 10 test pieces to calculate mean thickness and optionally coefficient of variation. Test report must identify the material, method used, conditioning atmosphere and any deviations.

Practical applications and users

ISO 9073-2 is used to ensure consistent, comparable thickness data across the nonwovens supply chain. Typical users:

• Quality control and testing laboratories
• Nonwoven manufacturers (hygiene, wipes, filtration, medical disposables, automotive interiors, bedding)
• Product development and R&D teams validating material specifications
• Procurement, specification writers and conformity assessors who require standardized thickness data for acceptance criteria

Benefits include repeatable measurement, clear acceptance criteria, and improved communication of material properties between suppliers and buyers.

Related standards

• ISO 139 - Standard atmospheres for conditioning/testing textiles
• ISO 186 - Sampling to determine average quality
• ISO 5084 - Determination of thickness of other textile products (reference)
• TAPPI T 74-05-11 - Additional procedure for variability investigation (referenced for more detailed within-batch variability studies)

Keywords: ISO 9073-2, nonwovens thickness, thickness determination, textile test methods, normal nonwovens, bulky nonwovens, presser-foot, conditioning, ISO 139, ISO 186.

Standards Content (Sample)

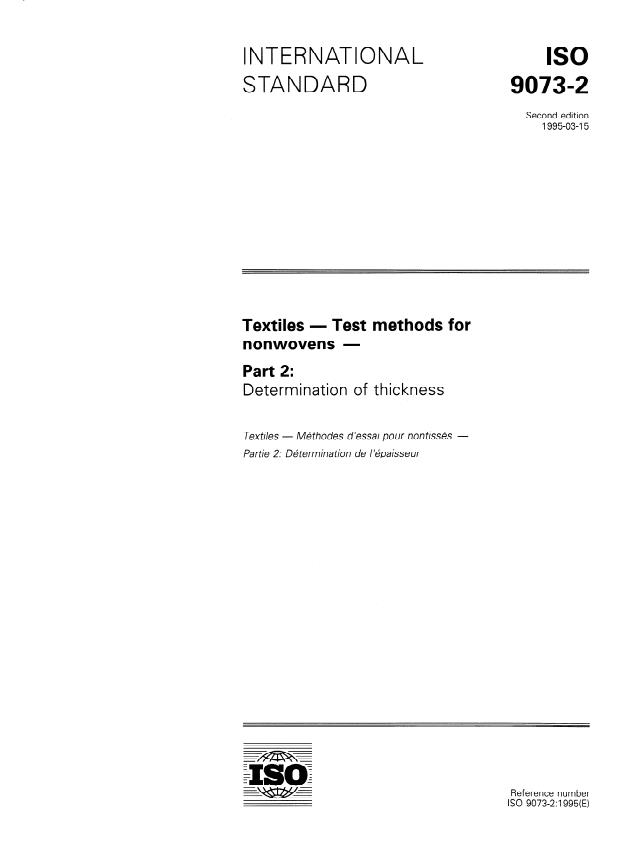

INTERNATIONAL
IS0
STANDARD
9073-Z
Second edition
1995-03-I 5
Textiles - Test methods for
nonwovens -
Part 2:
Determination of thickness
Textiles - Mkthodes d’essai pour nontissbs -
Partie 2: Dk termina tion de I’kpaisseur
Reference number
IS0 90732:1995(E)
IS0 9073-2: 1995(E)

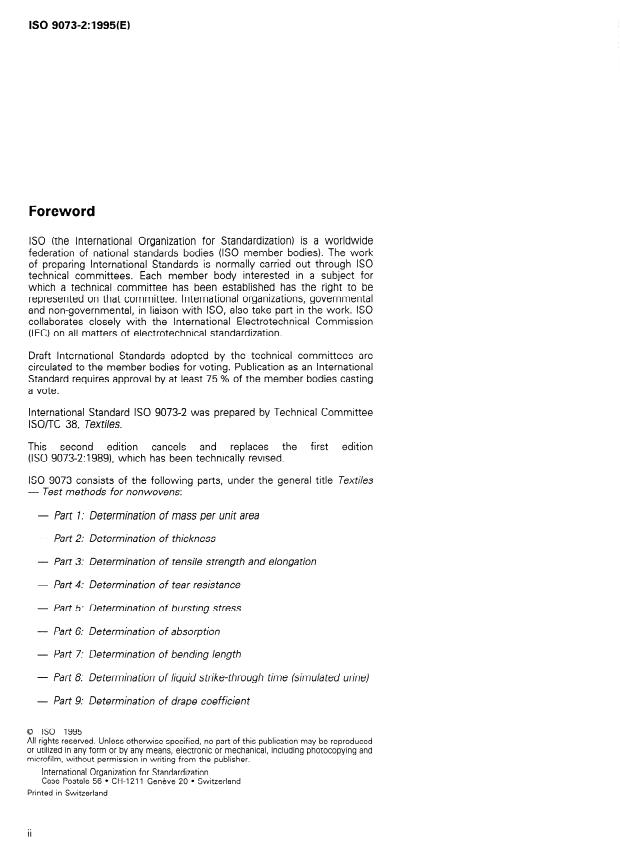

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(I EC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 9073-Z was prepared by Technical Committee
lSO/TC 38, Textiles.
This second edition cancels and replaces the first edition
(I SO 9073-2: 1989), which has been technically revised.
IS0 9073 consists of the following parts, under the general title Textdes
- Test methods for nonwovens:
- Part 7: Determination of mass per unit area
- Part 2: Determination of thickness
- Part 3: Determination of tensile strength and elongation
- Part 4: Determination of tear resistance
- Part 5: Determination of bursting stress
- Part 6: Determination of absorption
- Part 7: De termination of bending length
- Part 8: Determination of liquid strike-through time (simulated urine)
- Part 9: Determination of drape coefficient
0 IS0 1995
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
I
0 IS0
IS0 9073-2: 1995(E)

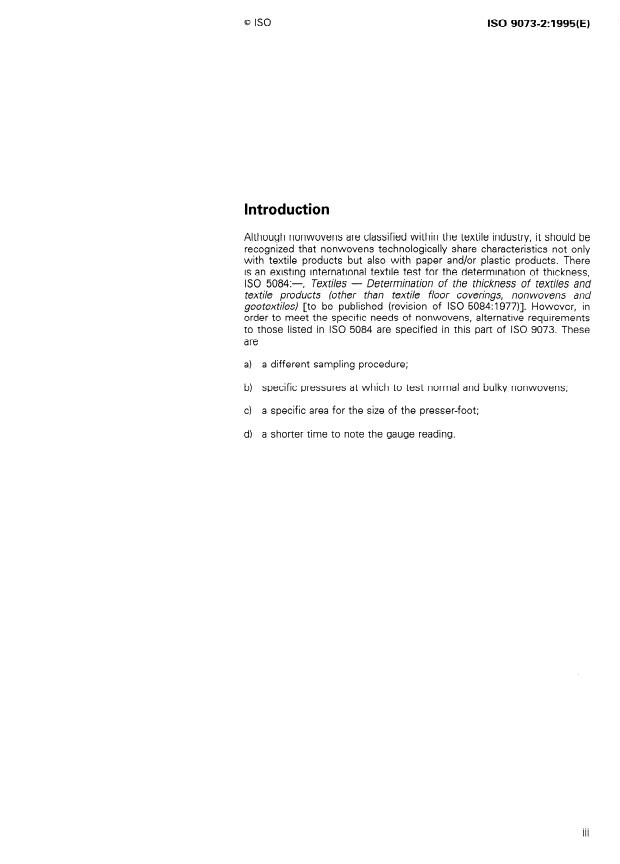

Introduction
Although nonwovens are classified within the textile industry, it should be
recognized that nonwovens technologically share characteristics not only
with textile products but also with paper and/or plastic products. There
is an existing international textile test for the determination of thickness,
IS0 5084:-, Textiles - Determination of the thickness of textiles and
textile products (other than textile floor coverings, nonwovens and
geotextiles) [to be published (revision of IS0 5084:1977)]. However, in
order to meet the specific needs of nonwovens, alternative requirements
to those listed in IS0 5084 are specified in this part of IS0 9073. These
are
a) a different sampling procedure;
specific pressures at which to test normal and bulky nonwovens;
b)
c) a specific area for the size of the presser-foot;
d) a shorter time to note the gauge reading.

----d
This page intentionally left blank

INTERNATIONAL STANDARD 0 ISO IS0 9073-2: 1995(E)
Textiles - Test methods for nonwovens -
Part 2:
Determination of thickness
3.2 thickness: Distance between the face and back
1 Scope
of a nonwoven, measured as the distance between a
reference plate on which the nonwoven rests and a
This part of IS0 9073 specifies methods for the de-
parallel presser-foot that is applying a pressure to the
termination of the thickness, when under a specific
nonwoven.
pressure, of normal and bulky nonwoven textiles.
4 Principle
2 Normative references
Measurement of the thickness of a nonwoven as the
The following standards contain provisions which,
distance between the reference plate on which the
through reference in this text, constitute provisions
nonwoven rests and a parallel presser-foot that exerts
of this part of IS0 9073. At the time of publication, the
a specified pressure on the area under test.
editions indicated were valid. All standards are subject
to revision, and parties to agreements based on this
5 Apparatus
part of IS0 9073 are encouraged to investigate the
possibility of applying the most recent editions of the
5.1 For normal nonwovens
standards indicated below. Members of IEC and IS0
maintain registers of currently valid International
5.1.1 Two circular horizontal plates, attached to a
Standards.
stand, comprising an upper plate, or presser-foot, ca-
pable of moving vertically and having an area of ap-
IS0 139: 1973, Textiles - Standard atmospheres for
proximately 2 500 mm*, and a reference plate having
conditioning and testing.
a plane surface of diameter at least 50 mm greater
than that of the presser-foot.
IS0 I 86: 1994, Paper and board - Sampling to deter-
mine average quality.
5.1.2 Measuring device, having a scale with
0,Ol mm graduations, for measuring the distance be-
tween the reference plate and the presser-foot
3 Definitions
(5.1 . I).
For the purposes of this part of IS0 9073, the follow-
ing definitions apply.
5.2 For bulky nonwovens with a maximum
thickness of 20 mm
3.1 bulky nonwoven: Nonwoven textile which is
compressible by 20 % or more when the pressure NOTE 1 An example of suitable test apparatus is shown
in figure 1.
applied changes from 0,l kPa to 0,5 kPa.

IS0 90732 1995(E)
Test piece Dial-gauge
Bulb
crew
L Reference plate
Balance counterweight
i Balance we ight
Elbow lever 1
1, = 1,
Figure 1 - Test apparatus for bulky nonwovens with a maximum thickness of 20 mm
5.2.1 Vertical reference plate, with an area of 5.2.5 Screw, which, when turned, drives the
with an area of presser-foot to the left and presses the test piece
1 000 mm2, presser-foot
with increasing pressure against the reference plate
2 500 mm2, and equipment to suspend the test piece
until the force on the balance is overcome and the
vertically between them.
bulb becomes illuminated.
5.2.2 Elbow lever, with both arms of equal length,
attached to the reference plate and capable of being
balanced using a counterweight so that it exerts a
5.2.6 Dial-gauge, to indicate the distance, in milli-
very small force to the left when the balance weight
between the reference plate and the
metres,
(5.2.4) is not in position. The geometry of the lever is
presser-foot corresponding to the thickness of the
such that the balance weight gives a measuring
test piece at the pressure applied.
pressure of 0,02 kPa.
5.2.3 Electrical contacts, which, when closed,
cause a small bulb to become illuminated.
5.3 For bulky nonwovens with a thickness
greater than 20 mm
mass of
5.2.4 Balance weight, with a
2,05 g + 0,05 g, which, when in position, causes the
NOTE 2 An example of suitable test apparatus is shown
contacts (5.2.3) to separate and extinguish the bulb. in figure 2.

IS0 9073=2:1995(E)
Vertical scale M
Mea suring
Vertical. probe T -
Measuring plate P
Test piece
\
L
Base plate
Test apparatus for bulky nonwovens with a thickness greater than 20 mm
Figure 2 -
dom representatives of the material and in some cases it
5.3.1 Horizontal square base plate, measuring
may be desirable to investigate systematic variations of
300 mm x 300 mm, having a smooth surface. In the
properties (including anisotropy), for example across the
centre of one side is a vertical scale M with gradu-
width, or in certain positions along the length, of a given
ations in millimetres, on w
...

I

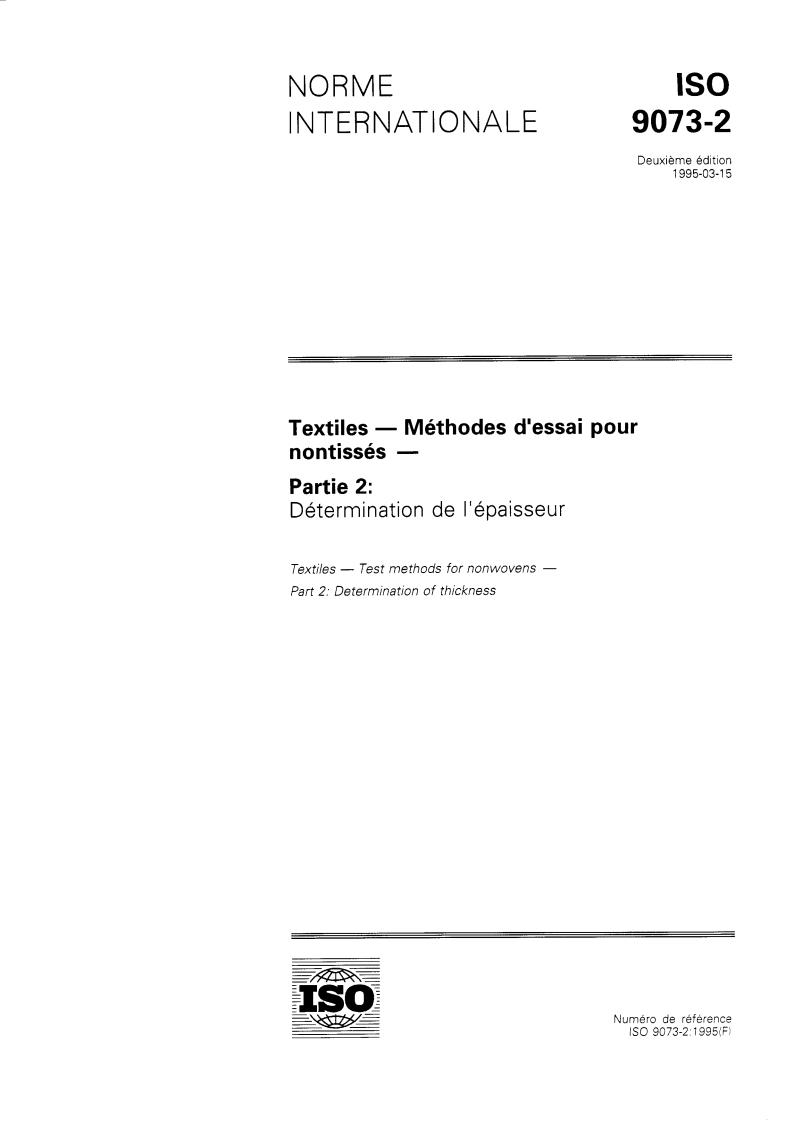

NORME
IS0
I NTERNAT I O NALE
9073-2
Deuxième édition
1995-03-1 5
Textiles - Méthodes d'essai pour
nontissés -
Partie 2:
Détermination de l'épaisseur
Textiles - Test methods for nonwovens -
Part 2: Determination of thickness
Numéro de référence
IS0 9073-2:1995(Fi
IS0 9073-2:1995(F)

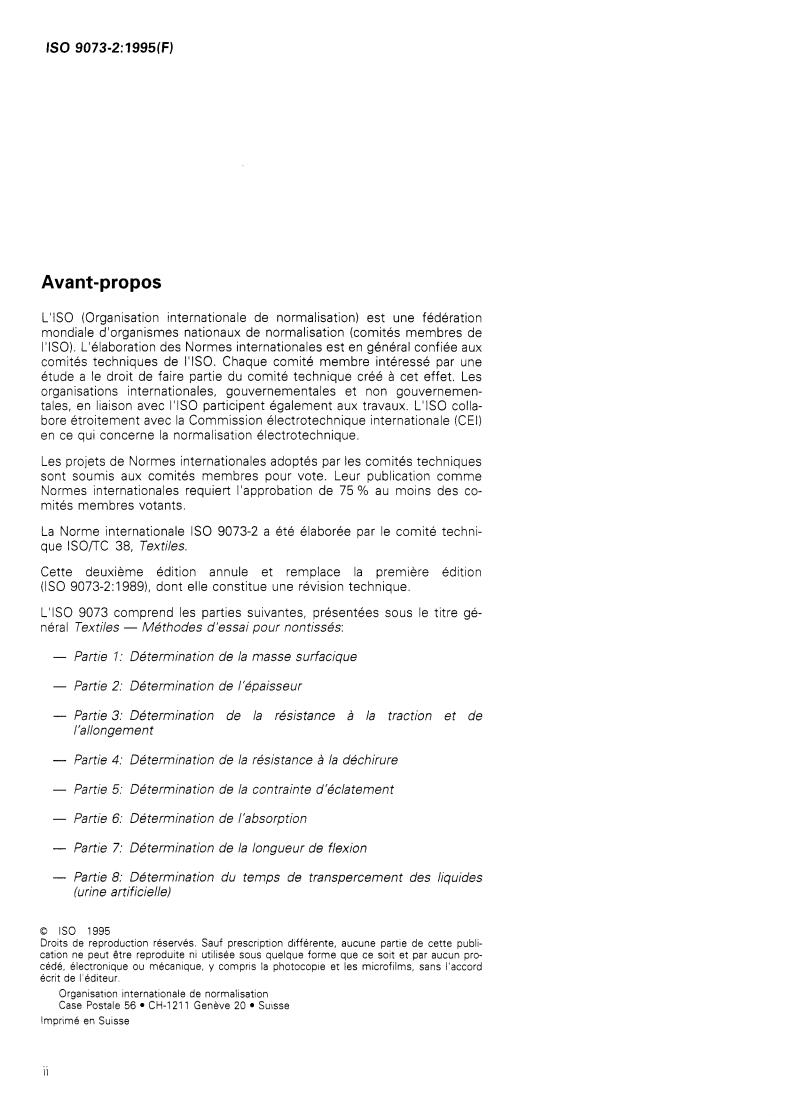

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
I'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de I'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I'ISO participent également aux travaux. L'ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 940 au moins des co-
mités membres votants.
La Norme internationale IS0 9073-2 a été élaborée par le comité techni-
que ISO/TC 38, Textiles.
Cette deuxième édition annule et remplace la première édition
(IS0 9073-2:1989), dont elle constitue une révision technique.
L'ISO 9073 comprend les parties suivantes, présentées sous le titre gé-
néral Textiles - Méthodes d'essai pour nontissés:
- Partie 1: Détermination de la masse surfacique
- Partie 2: Détermination de l'épaisseur
- Partie 3: Détermination de la résistance à la traction et de
l'allongement
- Partie 4: Détermination de la résistance à la déchirure
- Partie 5: Détermination de la contrainte d'éclatement
- Partie 6: Détermination de l'absorption
- Partie 7: Détermination de la longueur de flexion
- Partie 8: Détermination du temps de transpercement des liquides
(urine artificielle)
O IS0 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case Postale 56 CH-1 21 1 Genève 20 Suisse
Imprimé en Suisse
II
8 IS0 IS0 9073-2: 1995(F)

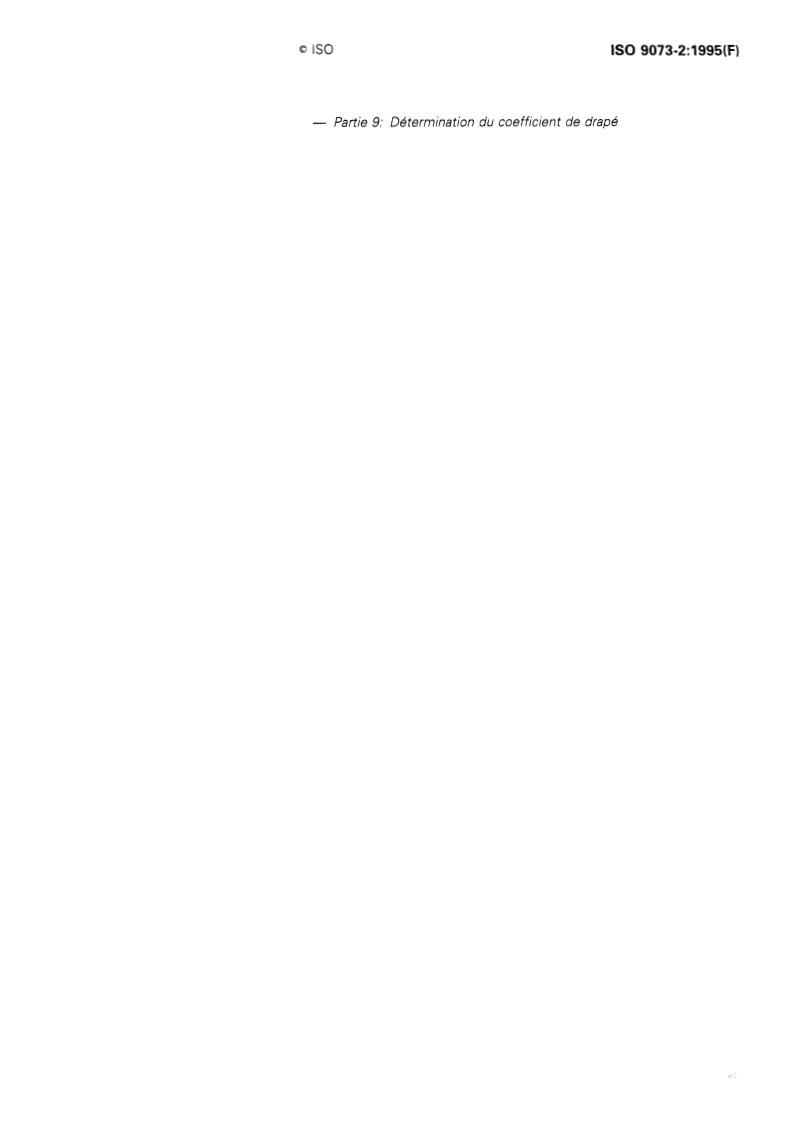

- Partie 9: Détermination du coefficient de drapé

0 IS0
IS0 9073-2: 1995IF)

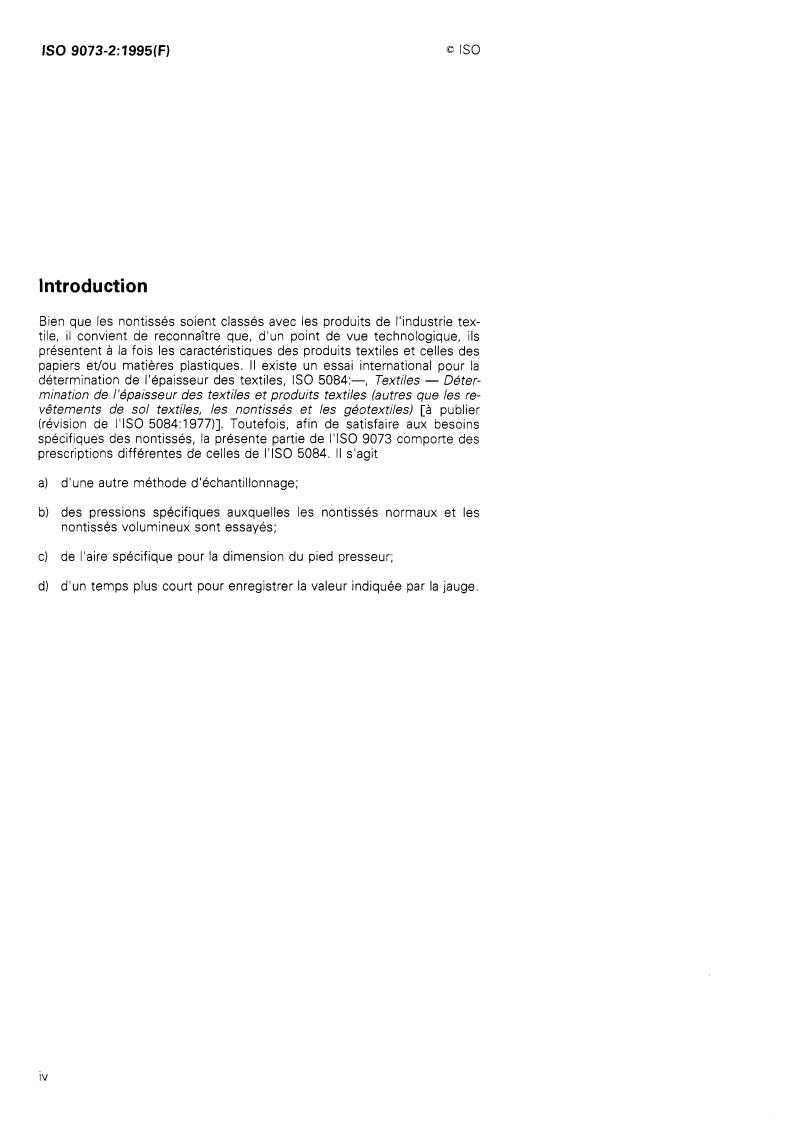

I nt rodu ction
Bien que les nontissés soient classés avec les produits de l'industrie tex-
tile, il convient de reconnaître que, d'un point de vue technologique, ils
présentent à la fois les caractéristiques des produits textiles et celles des
papiers et/ou matières plastiques. II existe un essai international pour la
détermination de l'épaisseur des textiles, IS0 5084:-, Textiles - Déter-
mination de l'épaisseur des textiles et produits textiles (autres que les re-
vêtements de sol textiles, les nontissés et les géotextiles) [à publier
(révision de I'ISO 5084:1977)]. Toutefois, afin de satisfaire aux besoins
spécifiques des nontisséç, la présente partie de I'ISO 9073 comporte des
prescriptions différentes de celles de I'ISO 5084. II s'agit
a) d'une autre méthode d'échantillonnage;
b) des pressions spécifiques auxquelles les nontissés normaux et les
nontissés volumineux sont essayés;
c) de l'aire spécifique pour la dimension du pied presseur;
d) d'un temps plus court pour enregistrer la valeur indiquée par la jauge.
iv
NORME INTERNATIONALE 6 IS0 IS0 9073-2:1995(F)
Textiles - Méthodes d'essai pour nontissés -
Partie 2:
Détermination de l'épaisseur
3.2 épaisseur: Distance comprise entre la face en-
1 Domaine d'application
droit et la face envers d'un nontissé, mesurée comme
étant la distance comprise entre une plaque de réfé-
La présente partie de I'ISO 9073 prescrit des métho-
rence sur laquelle est posée le nontissé et un pied
des pour la détermination de l'épaisseur des
presseur parallèle exerçant une pression sur le
nontissés normaux et volumineux sur lesquels est
nontissé.
exercée une pression spécifique.
4 Principe
2 Références normatives
Mesurage de l'épaisseur d'un nontissé comme étant
Les normes suivantes contiennent des dispositions
la distance comprise entre une plaque de référerxe
qui, par suite de la référence qui en est faite, consti-
sur laquelle est posé le nontissé et un pied presseur
tuent des dispositions valables pour la présente partie
parallèle exerçant une pression déterminée sur la
de 1'1S0 9073. Au moment de la publication, les édi-
surface essayée.
tions indiquées étaient en vigueur. Toute norme est
sujette à révision et les parties prenantes des accords
5 Appareillage
fondés sur la présente partie de I'ISO 9073 sont invi-
tées à rechercher la possibilité d'appliquer les éditions
5.1 Nontissés normaux
les plus récentes des normes indiquées ci-après. Les
membres de la CE1 et de I'ISO possèdent le registre
5.1 .I Deux plaques circulaires horizontales,
des Normes internationales en vigueur à un moment
fixées à un support. La plaque supérieure, ou pied
donné.
presseur, doit pouvoir se déplacer verticalement et
avoir une aire d'environ '2 500 mm'. La plaque de ré-
IS0 139:1973, Textiles - Atmosphères normales de
férence doit présenter une surface plane dont le dia-
conditionnement et d'essai.
mètre est supérieur d'au moins 50 mm à celui du pied
presseur.
IS0 186: 1994, Papier et carton - Échantillonnage
pour déterminer la qualité moyenne.
5.1.2 Dispositif de mesure, dont l'échelle présente
des graduations de 0,Ol mm, pour mesurer la dis-
3 Définitions tance entre la plaque de référence et le pied presseur
(5.1 .I).
Pour les besoins de la présente partie de I'ISO 9073,
les définitions suivantes s'appliquent.
5.2 Nontissés volumineux dont l'épaisseur
maximale est de 20 mm
3.1 nontissé volumineux: Nontisse présenranr un
taux de compressibilité de 20 % ou plus lorsque la
NOTE 1 Un appareillage d'essai adéquat est représente
à la figure 1.
pression exercée varie de 0,l kPa à 0,5 kPa.
IS0 9073-2: 1995( F)
Ampoule Eprouvette ,,- Jauge de mesurage
Levier coude J
1,= I,
Figure 1 - Appareillage d'essai pour les nontissés dont l'épaisseur maximale est de 20 mm
5.2.1 Plaque de référence verticale, ayant une aire 5.2.5 Vis, qui, en tournant, amène le pied presseur
de 1 O00 mm', pied presseur ayant une aire de vers la gauche et appuie sur l'éprouvette en augmen-
tant la pression sur la plaque de référence jusqu'à ce
2 500 mm', et dispositifs permettant de suspendre
l'éprouvette entre les deux. que la charge placée sur la balance soit vaincue et que
I'amDoule s'allume.
5.2.2 Levier coudé, de bras d'égale longueur, fixé 5.2.6 Jauge de mesurage, indiquant la distance, en
à la plaque de référence et pouvant être mis en équi- millimètres, comprise entre la plaque de référence et
libre avec un contrepoids de sorte qu'il exerce une le pied presseur correspondant à l'épaisseur de
force très faible sur la gauche lorsqu'il n'y a pas de l'éprouvette sous la charge appliquée.
poids dans la balance (5.2.4). La géométrie du levier
est telle que le poids placé dans la balance crée une
5.3 Nontissés volumineux dont l'épaisseur
pression de mesure de 0,02 kPa sur l'éprouvette.
est supérieure à 20 mm
NOTE 2 Un appareillage d'essai adéquat est représenté
5.2.3 Contacts électriques, qui, une fois fermés,
à la figure2.
provoquent l'allumage d'une petite ampoule.
5.3.1 Plaque de base carrée horizontale, de
300 mm de côté, présentant une surface lisse. Au
5.2.4 Poids placé dans la balance, ayant une
centre d'un des côtés est fixée une échelle verticale
masse de 2,05 g -t 0,05 g, qui, une fois en place,
provoque la séparation des contacts (5.2.3) et I'ex- M, graduée en millimètres, sur laquelle est posée une
tinction de l'ampoule. barre de mesurage horizontale B mobile sur un axe
IS0 9073-2:1995(F)
fchelle verticate M
Plaque
EiroJvetre
\piaque de base
Figure 2 - Appareil d'essai pour les nontissés dont l'épaisseur est supérieure à 20 mm
ou en certains endroits sur la longu
...
