ISO/IEC 11577:1995

Information technology - Open Systems Interconnection - Network layer security protocol

Specifies a protocol to be used by End Systems and Intermediate Systems in order to provide security services in the Network layer, which is defined by CCITT Rec. X.213, ISO/IEC 8348 and ISO 8648. The protocol defined herein is called the Network Layer Security Protocol (NLSP).

Technologies de l'information — Interconnexion de systèmes ouverts (OSI) — Protocole de sécurité de la couche réseau

La présente Recommandation de l'UIT-T | Norme internationale spécifie un protocole qui doit être utilisé par les systèmes d'extrémité et les systèmes intermédiaires pour assurer des services de sécurité dans la couche réseau définie par la Rec. X.213 du CCITT | ISO 8348 ainsi que par ISO 8348 AD2 et ISO 8648. Le protocole défini dans la présente Recommandation de l'UIT-T | Norme internationale est appelé protocole de sécurité de couche réseau (NLSP). La présente Recommandation de l'UIT-T | Norme internationale spécifie: 1) La mise en oeuvre des services de sécurité suivants définis dans la Rec. X.800 du CCITT | ISO 7498-2: a) authentification de l'entité homologue; b) authentification de l'origine des données; c) contrôle d'accès; d) confidentialité des données en mode connexion; e) confidentialité des données en mode sans connexion; f) confidentialité du flux de trafic; g) intégrité en mode connexion sans reprise (y compris intégrité des unités de données, dans laquelle l'intégrité de chaque SDU est protégée au cours d'une connexion); h) intégrité en mode sans connexion. 2) Les caractéristiques fonctionnelles requises pour les applications déclarées conformes à la présente Recommandation de l'UIT-T | Norme internationale. Les procédures du présent protocole sont définies en termes de: a) conditions requises pour les techniques cryptographiques qui peuvent être utilisées dans une instance de ce protocole; b) conditions requises pour les informations acheminées dans l'association de sécurité utilisée dans une instance de communication. Bien que le degré de protection offert par certains mécanismes de sécurité dépende de l'utilisation de certaines techniques cryptographiques, la mise en oeuvre correcte du présent protocole ne dépend pas du choix d'un algorithme de codage ou de décodage particulier. Ce choix doit faire l’objet d’une décision locale au niveau des systèmes de communication. En outre, ni le choix ni l’application d’une politique de sécurité particulière n’entrent dans le cadre de la présente Recommandation de I’UIT-T | Norme internationale. Il incombe aux autorités locales de choisir une politique de sécurité particulière, donc le degré de protection qui sera assuré, parmi les systèmes qui utilisent une seule instance de communication sûre. La présente Recommandation de l'UIT-T | Norme internationale n’implique nullement que demultiples instances de communication sûres faisant intervenir un seul système ouvert doivent utiliser le même protocole de sécurité. L’Annexe D décrit le formulaire PICS pour le protocole de sécurité de couche réseau conformément aux directives pertinentes données dans ISO/CEI 9646-2.

General Information

• Status: Published
• Publication Date: 10-May-1995
• ICS: 35.100.30 - Network layer
• Technical Committee: ISO/IEC JTC 1/SC 6 - Telecommunications and information exchange between systems
• Drafting Committee: ISO/IEC JTC 1/SC 6/WG 7 - Network, transport and future network
• Current Stage: 9093 - International Standard confirmed
• Start Date: 28-Jun-2001
• Completion Date: 30-Oct-2025

Overview

ISO/IEC 11577:1995 specifies the Network Layer Security Protocol (NLSP) for the OSI Network layer. The standard defines a protocol to be used by End Systems and Intermediate Systems to provide network‑layer security services referenced to CCITT Rec. X.213, ISO/IEC 8348 and ISO 8648. NLSP covers both connectionless (NLSP‑CL) and connection‑oriented (NLSP‑CO) operation, protection functions, security associations, and protocol data unit (PDU) encoding.

Keywords: ISO/IEC 11577, Network Layer Security Protocol, NLSP, OSI, network layer security, NLSP‑CL, NLSP‑CO.

Key Topics

• Scope & Definitions: Terminology aligned with OSI Reference Model, network service conventions and security architecture definitions.
• Security Associations (SA): Attributes, rules and lifecycle management for SAs used to protect network traffic.
• NLSP Modes: Functional separation and procedures for connectionless (NLSP‑CL) and connection‑oriented (NLSP‑CO) security.
• Protocol Functions: Processing for NLSP‑UNITDATA, NLSP‑CONNECT, NLSP‑DATA, expedited data, RESET, DISCONNECT and ACK procedures.
• Encapsulation Functions: SDT‑PDU based encapsulation and no‑header encapsulation for NLSP‑CO.
• PDU Structure & Encoding: Content field formats, protected data fields, SA and connection control PDUs.
• Peer Authentication & SA Protocols: Mechanisms for peer entity authentication and an SA protocol example using Key Token Exchange (KTE) and digital signatures (Annex C).
• Conformance & Interoperability: Static and dynamic conformance requirements, Protocol Implementation Conformance Statement (PICS), and mappings to CCITT/ISO primitives (e.g., X.213, X.25).

Applications

ISO/IEC 11577 (NLSP) is intended for:

• Network equipment vendors implementing OSI stack features in routers, switches and intermediate systems.
• Protocol implementers developing secure network layer stacks for end systems and gateways.
• Security architects designing network‑layer protection (confidentiality, integrity, authentication) across heterogeneous networks.
• Interoperability and test laboratories validating conformance, PDU encoding and SA behavior.
• Standards bodies and system integrators mapping NLSP behavior to existing CCITT/ISO recommendations.

Practical benefits include standardized network‑layer security mechanisms, improved interoperability between vendors, and formal conformance criteria to support secure internetworking.

Related Standards

• CCITT Rec. X.213 / ISO 8324 (Network layer service conventions)
• ISO/IEC 8348 (Network service)
• ISO 8648 and X.25 (mappings and interoperability references)

For implementers and architects seeking network layer security standards, ISO/IEC 11577:1995 provides the NLSP protocol blueprint, SA model, PDU formats and conformance guidance required to deploy interoperable OSI network layer protection.

Standards Content (Sample)

ISO/IEC
INTERNATIONAL
STANDARD
First edition
1995-05-15
Information technology - Open Systems
- Network layer security
Interconnection
protocol
- Interconnexion de systemes ouverts
Technologies de I ’information
- Protocole de s&urit6 de Ia couche de r&eau
(OW
Reference tumber

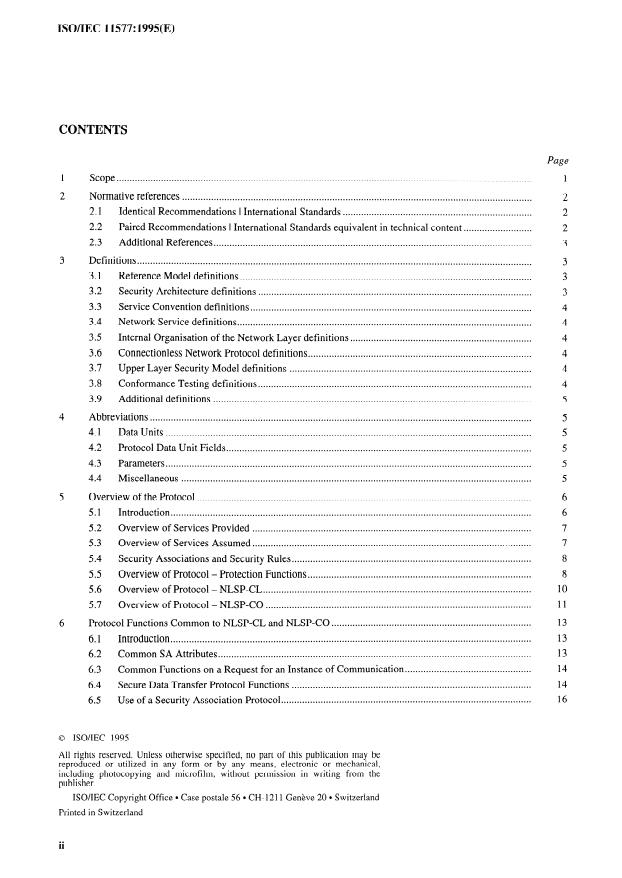

CONTENTS
Page
1 Scope . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Normative references .
........................................................................ 2
2.1 Identical Recommendations I International Standards
2.2 . 2
Paired Recommendations I International Standards equivalent in technical content
2.3 Additional References . 3
Definitions .
3.1 . 3
Reference Model definitions
3.2 Security Architecture definitions .
3.3 Service Convention definitions .
3.4 Network Service definitions .
.....................................................................
3.5 Internal Organisation of the Network Layer definitions
3.6 Connectionless Network Protocol definitions .
3.7 Upper Layer Security Model definitions .
........................................................................................................ 4
3.8 Conformance Testing definitions
3.9 Additional definitions .
4 Abbreviations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Data Uni ts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . .~.
4.2 Protocol Data Unit Fields
4.3 Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.4 Miscellaneous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Overview of the Protocol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
5.1 Introduction
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2 Overview of Services Provided
- . . . . . . . . 7
5.3 Overview of Services Assumed . . . . . . . . . . . . . . . . . . . . . . . . .*.*.*.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.4 Security Associations and Security Rules
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.5 Overview of Protocol - Protection Functions
. . . . . . . .*.
5.6 Overview of Protocol - NLSP-CL
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.7 Overview of Protocol - NLSP-CO
............................................................................
6 Protocol Functions Common to NLSP-CL and NLSP-CO
6.1 Introduction .
.......................................................................................................................
6.2 Common SA Attributes
................................................
Common Functions on a Request for an Instance of Communication
6.3
...........................................................................................
Secure Data Transfer Protocol Functions
...............................................................................................
6:5 Use of a Security Association Protocol
0 ISO/IEC 1995
All rights reserved. Unless otherwise specified, no part of this publication may be
reproduced or utilized in any form or by any means, electronie or mechanical,
including photocopying and microfilm, without Permission in writing from the
publisher.
ISO/IEC Copyright Office l Case postale 56 l CH-121 1 Geneve 20 l Switzerland
Printed in S wi tzerland
ii
o ISO/IEC ISO/IEC 11577:1995(E)
7 Protocol Functions FOR NLSP-CL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1 Services Provided by NLSP-CL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Services Assumed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2 17
7.3 Security Association Attributes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.4 Checks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.5 In-Band SA Establishment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.6 Processing NLSP-UNITDATA Request . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.7 Processing UN-UNITDATA Indication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
8 Protocol Functions for NLSP-CO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
8.1 Services Provided by NLSP-CO .
8.2 Services Assumed . 20
8.3 Security Association Attributes .
8.4 Checks and other Common Functions . 21
8.5 NLSP-Connect Functions .
8.6 NLSP-DATA Functions . 33
8.7 NLSP-EXPEDITED-DATA Functions .
8.8 RESET Functions . 35
8.9 NLSP-DATA ACKNOWLEDGE .
8.10 NLSP-DISCONNECT . 36
8.11 Other Functions .
8.12 Peer Entity Authentication . 40
Overview of Mechanisms used . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 41
9.1 Security Services and Mechanisms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
9.2 Functions Supported . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 Connection security control (NLSP-CO only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
10.1 Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10.2 SA-Attributes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
10.3 Procedures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*. 44
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
10.4 CSC-PDU Fields used 45
11 SDT PDU Based encapsulation Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
11.1 Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
11.2 SA Attributes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11.3 Procedures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.*. 49
11.4 PDU Fields used
12 No-Header Encapsulation Function (NLSP-CO only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . “. 49
12.1 Overview
12.2 SA Attributes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
12.3 Procedures
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*. 50
13 Structure and Encoding of PDUS
13.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
13.2 Content Field Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.*.
. . .
o ISO/IEC
13.3 Protected Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
13.4 Security Association PDU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.5 Connection Security Control PDU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
14 Conformance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14.1 Static Conformance Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14.2 Dynamit Conformance Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
’ 14.3 Protocol Implementation Conformance Statement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Annex A - Mapping UN primitives to CCITT Rec. X.213 I ISO 8348 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Annex B - Mapping UN Primitives to CCITT Rec. X.25 I ISO 8208 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Annex C - Security Association Protocol Using Key Token Exchange and Digital Signatures
s. 64
c.1 Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C.2 Key Token Exchange (KTE)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C.3 SA-Protocol Authentication . . . . . . . . . . . . . . . . . . . . . . . .*.
C.4 SA Attribute Negotiation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C.5 SA AbortfRelease . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
C.6 Mapping of SA-Protocol Functions to Protocol Exchanges
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C.7 SA PDU - SA Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Annex D - NLSP PICS Proforma
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .~.
D. 1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
D.2 Abbreviations and Special Symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
D.3 Instructions for Completing the PICS Proforma
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
D.4 Identification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
D.5 Features Common to NLSP-CO and NLSP-CL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
D.6 Features Specific to NLSP-CL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
D.7 Features Specific to NLSP-CO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Annex E - Tutorial on some Basic Concepts of NLSP .
E.l Basis of Protection .
E.2 Underlying VS NLSP Service . 88
E.3 NLSP Addressing .
E.4 Connection Mode NLSP .
E.5 Connectionless Mode NLSP .
E.6 Security Attributes and Associations . 99
E.7 Dynamit Functional Relationship between NLSP and CLNP .
E.8 Dynamit Functionality Related to Layered Model . 101
Annex F - Example of an Agreed Set of Security Rules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Annex G - Security Associations and Attributes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Annex H - Example Key Token Exchange - EKE Algorithm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
iv
o ISO/IEC ISO/IEC 11577:1995(3)
Foreword
ISO (the International Organization for Standardization) and IEC (the Inter-
national Electrotechnical Commission) form the specialized System for
worldwide standardization. National bodies that are members of ISO or IEC
participate in the development of International Standards through technical
committees established by the respective organization to deal with particular
fields of technical activity. ISO and IEC technical committees collaborate in
fields of mutual interest. Other international organizations, governmental
and non-governmental, in liaison with ISO and IEC, also take part in the
work.
In the field of information technology, ISO and IEC have established a joint
technical committee, ISO/IEC JTC 1. Draft International Standards adopted
by the joint technical committee are circulated to national bodies for voting.
Publication as an International Standard requires approval by at least 75 %
of the national bodies casting a vote.
International Standard ISO/IEC 11577 was prepared by Joint Technical
Committee ISO/IEC JTC 1, Information technology, Subcommittee SC 6,
Telecommunications and information exchange between Systems in
collaboration with ITU-T. The identical text is published as IT&-T
Recommendation X.273.
dates of ISO/IEC 7498-1, ISO/IEC 9646-1,
NOTE - The publication
ISO/IEC 9646-2, ISO/IEC 1073 1, ISO/IEC 10745 and ISO/IEC TR 13594,
referenced in this International Standard, differ from those referenced in the identical
ITU Recommendation X.273 due to the publication of new editions during final
preparation of this International Standard.
Annexes A to D form an integral part of this International Standard.
Annexes E to H are for information only.

o ISO/IEC
Introduction
The protocol defined by this ITU-T Recommendation I International Standard is used to provide security Services in
support of an instance of communication between lower layer entities. This protocol is positioned with respect to other
Standards by the layered structure defined in CCITT Rec. X.200 I ISO/IEC 7498-1 and by the Network layer
organization as defined in ISO 8648 and extended by ITU-T Rec. X.802 I ISO/IEC TR 13594 (Lower Layer Security
Model). It provides security Services in support of both connection-mode and connectionless-mode Network Services. In
particular, this protocol is located in the Network layer, and it has functional interfaces and clearly defined Service
interfaces at its upper and lower boundaries.
To evaluate conformance of a particular implementation, it is necessary to have a Statement of which capabilities and
Options have been implemented for a given OSI protocol. Such a Statement is called a Protocol Implementation
Conformance Statement (PICS).
ISO/IEC 11577 : 1995 (E)
INTERNATIONAL STANDARD
ITU-T RECOMMENDATION
INFORMATION TECHNOLOGY - OPEN SYSTEMS INTERCONNECTION -
NETWORK LAYER SECURITY PROTOCOL
1 Scope
This ITU-T Recommendation I International Standard specifies a protocol to be used by End Systems and Intermediate
Systems in Order to provide security Services in the Network layer, which is defined by CCITT Rec. X.213 I
ISO/IEC 8348, and ISO 8648. The protocol defined in this ITU-T Recommendation I International Standard is called the
Network Layer Security Protocol (NLSP).
This ITU-T Recommendation I International Standard specifies:
1) Support for the following security Services defined in CCITT Rec. X.800 I ISO 7498-2:
peer entity authentication;
a>
data origin authentication;
b)
access control;
C>
connection confidentiality;
d)
connectionless confidentiality;
e>
traffit flow confidentiality;
fl
connection integrity without recovery (including Data Unit Integrity, in which individual SDUs on a
s)
connection are integrity protected);
connectionless integrity.
h)
2) The functional requirements for implernentations that Claim conformance to this ITU-T Recommen-
dation I International Standard.
The procedures of this protocol are defined in terms of:
requirements on the cryptographic techniques that tan be used in an instance of this protocol;
a>
b) requirements on the information carried in the security association used in an instance of communication.
Although the degree of protection afforded by some security mechanisms depends on the use of some specific
cryptographic techniques, correct Operation of this protocol is not dependent on the choice of any particular
encipherment or decipherment algorithm. This is a local matter for the communicating Systems.
Furthermore, neither the choice nor the implementation of a specific security policy are within the scope of this ITU-T
Recommendation I International Standard. The choice of a specific security policy, and hence the degree of protection
that will be achieved, is left as a local matter among the Systems that are using a Single instance of secure
communications. This ITU-T Recommendation I International Standard does not require that multiple instances of secure
communications involving a Single open System must use the Same security protocol.
Annex D provides the PICS proforma for the Network Layer Security Protocol in compliance with the relevant guidance
given in ISO/IEC 9646-2.
2 Normative references
The following Recommendations and International Standards contain provisions which, though reference in this text,
constitute provisions of this ITU-T Recommendation I International Standard. At time of publication, the editions
indicated were valid. All Recommendations and Standards are subject to revision, and Parties to agreements based on
ITU-T Rec. X.273 (1994 E) 1
ISO/IEC 11577 : 1995 (E)
this ITU-T Recommendation I International Standard are encouraged to investigate the possibility of applying the most
recent edition of the Recommendations and Standards listed below. Members of IEC and ISO maintain a registry of
currently valid International Standards. The Telecommunications Standardization Bureau of ITU maintains a list of
currently valid ITU-T Recommendations.
21 . Identical Recommendations I International Standards
-
CCITT Recommendation X.213 (1992) I ISOIIEC 8348:1993, Information technology - Open Systems
Znterconnection - Network Service Definition.
-
ITU-T Recommendation X.233 (1993) l ISO/IEC 8473-1: 1994, Information technology - Protocol for
providing the connectionless-mode network Service: Protocol specification.
-
ITU-T Recommendation X.802 (1994) I ISO/IEC TR 13594:- ‘) , Information technology - Open
Systems Znterconnection - Lower layers security model.
-
ITU-T Recommendation X.803 (1994) I ISOIIEC 10745:-1), Information technology - Open Systems
Znterconnection - Upper layers security model.
22 . Paired Recommendations I International Standards equivalent in technical content
-
- Open Systems Znterconnection - Basic
CCITT Recommendation X.200 (1988), Information technology
Reference Model: The Basic Model.
ISO/IEC 7498- 1: 1994, Information technology - Open Systems Znterconnection - Basic Reference Model:
The Basic Model.
-
CCITT Recommendation X.209 (1988), Specification of basic encoding rules for Abstract Syntax
Notation One (ASN. 1).
ISO/IEC 8825: 1990, Information technology - Open Systems Znterconnection - Speci ’cation of basic
encoding rules for Abstract Syntax Notation One (ASN.1).
-
ITU-T Recommendation X.2 10 ( 1993), Information technology - Open Systems Znterconnection -
Conventions for the definition of OSZ services.
ISO/IEC 1073 1: 1994, Information technology - Open Systems Znterconnection - Basic Reference Model -
Conventions for the definition of OSZ Services.
-
CCITT Recommendation X.223 (1988), Use of X.25 to provide the OSZ connection-mode network Service.
ISOIIEC 8878: 1992, Information technology - Telecommunications and information exchange between
Systems - Use of X.25 to provide the OSZ connection-mode network Service.
-
CCITT Recommendation X.290 (1992), OSZ conformance testing methodology and framework for
protocol Recommendations for CCZTT applications - General concepts.
- Open Systems Znterconnection - Conformation testing
ISO/IEC 9646- 1: 1994, Information technology
methodology and framework - Part 1: General concepts.
-
CCITT Recommendation X.291 (1992), OSZ conformance testing methodology and framework for
- Abstract test Suite specification.
protocol Recommendations for CCZTT applications
ISO/IEC 9646-2: 1994, Information technology - Open Systems Znterconnection - Conformance testing
methodology andframework - Part 2: Abstract test Suite spectfication.
-
CCITT Recommendation X.509 (1988), Information technology - Open Systems Znterconnection - The
Directory: Authentication framework.
- Open Systems Znterconnection - The Directory - Part 8:
ISOIIEC 9594-8: 1990, Information technology
Authentication framework.
-
CCITT Recommendation X.800 (1991), Security architecture for Open Systems Znterconnection for
CCZTT applications.
ISO 7498-2: 1989, Information processing Systems - Open Systems Znterconnection - Basic Reference
Model - Part 2: Security Architecture.
l) To be published.
2 ITU-T Rec. X.273 (1994 E)
ISO/IEC 11577 : 1995 (E)
23 . Additional references
-
ISO/IEC 8208:1990, Information technology - Data communications - X.25 Packet Layer Protocol for
Data Terminal Equipment.
-
ISO 8648: 1988, Information processing Systems - Open Systems Znterconnection - Znternal organization
of the Network Layer.
-
Open Systems Znterconnection - Procedures for the
ISOIIEC 9834- 1: 1993, Information technology -
Operation of OSZ Registration Authorities - Part 1: General procedures.
-
Open Systems Znterconnection - Procedures for the
ISO/IEC 9834-3: 1990, Information technology -
Part 3: Registration of Object identifier component values for
Operation of OSZ Registration Authorities -
joint ZSOKCZlT use.
-
ISOIIEC 9979: 199 1, Data cryptographic techniques - Procedures for the registration of cryptographic
algorithms.
-
CCITT Recommendation X.25 (1993), Znter$ace between Data Terminal Equipment (DTE) and Data
Circuit-Terminating Equipment (DCE) for terminals operating in Packet Mode and connected to public
data networks by dedicated circuits.
Definitions
31 . Reference Model definitions
This Recommendation I International Standard makes use of the following terms as defined in CCITT Recommen-
dation X.200 I ISO/IEC 7498-1:
a) End System;
b) Network Entity;
Network Layer;
Cl
Network Protocol;
(3
Network Protocol Data Unit;
e>
Network Relay;
fl
Network Service;
g)
Network Service Access Point;
hl
Network Service Access Point Address;
Network Service Data Unit;
j)
Protocol Data Unit;
kl
Routing;
1)
Service;
m)
Service Data Unit.
n)
Security Architecture definitions
32 .
This Recommendation I International Standard makes use of the following terms as defined in CCITI’ Recommen-
dation X.800 I ISO 7498-2:
a) Access Control;
b) Confidentiality;
Connection Integrity Without Recovery;
C>
Connectionless Confidentiality;
d)
e) Connectionless Integrity;
f) Data Origin Authentication;
g) Decipherment;
ITU-T Rec. X.273 (1994 E) 3
ISO/IEC 11577 : 1995 (E)
h) Digital Signature;
Encipherment;
Peer Entity Authentication;
j>
k) Security Label;
Security Service;
m) Traffit Flow Confidentiality.
33 . Service Convention definitions
This Recommendation I International Standard makes use of the following terms as defined in ITU-T Recommen-
dation X.210 I ISO/IEC 1073 1:
a) Service Provider;
b) Service User.
34 . Network Service definitions
This Recommendation I International Standard makes use of the following terms as defined in CCITT Recommen-
dation X.213 I ISO 8348:
-
subnetwork Point of attachment.
35 . Internal Organization of the Network Layer definitions
This Recommendation I International Standard makes use of the following terms as defined in ISO 8648:
a) Intermediate System;
b) Relay System;
c) Subnetwork;
d) Subnetwork Access Protocol;
e) Subnetwork Dependent Convergence Protocol;
f) Subnetwork Independent Convergence Protocol.
Connectionless Network Protocol definitions
36 .
This Recommendation I International Standard makes use of the following terms as defined in ITU-T Recommen-
dation X.233 I ISO/IEC 8473-1:
a) Initial PDU;
b) Local Matter;
c) Reassembly;
Segment.
d)
37 . Upper Layer Security Model definitions
This Recommendation I International Standard makes use of the following terms as defined in ITU-T Recommen-
dation X.803 I ISO/IEC 10745:
a) Secure Interaction Policy;
b) Security Relationship.
38 . Conformance Testing definitions
This Recommendation I International Standard makes use of the following terms as defined in CCITT Recommen-
dation X.290 1 ISO%IEC 9646-1:
a) PICS proforma;
b) Protocol Implementation Conformance Statement;
c) Static Conformance Overview.
4 ITU-T Rec. X.273 (1994 E)
ISO/IEC 11577 : 1995 (E)
Additional definitions
39 .
For the purpose of this Recommendation I International Standard, the following definitions apply:
3.9.1 Frozen SA-ID: An SA-ID that is not available for assignment to a Security Association because of
requirements to prevent re-use.
3.9.2 Pairwise Key: A pair of related (public key) or identical (secret key) key values for use between two particular
Parties.
3.9.3 Security Control Information: Protocol Control Information (PCI) exchanged by a security protocol for the
purpose of establishing or maintaining a security association.
SA-Attributes: The collection of information required to control the security of communications between an
3.9.4
entity and its remote peer(s).
3.9.5 Security Association: A security relationship between communicating lower layer entities for which there
exists corresponding SA-Attributes.
3.9.6 Data Unit Integrity: A form of connection integrity in which the integrity of individual SDUs is protected but
errors in the sequence of SDUs are not detected.
3.9.7 In-band: Performed by protocol mechanisms using the SA PDU as defined in this ITU-T Recommendation I
International Standard.
Out-of-band: Performed by means other than the use of the SA PDU.
3.9.8
3.9.9 Security Rules: Local information which, given security Services selected, specify the security mechanisms to
be used including all Parameters needed for the Operation of the mechanisms.
NOTE - This information may form a part of a Security Interaction Rules as defined in CCITI’ Recommendation X.803 I
ISOAEC 10745.
3.9.10 Label: See “Security Label” (CCITT Recommendation X.800 I ISO 7498-2).
4 Abbreviations
. Data Units
NPDU Network Protocol Data Unit
NSDU Network Service Data Unit
PDU Protocol Data Unit
SDU Service Data Unit
42 . Protocol Data Unit Fields
LI Length Indicator
43 . Parameters
Quality of Service
QOS
Miscellaneous
44 .
ASSR Agreed Set of Security Rules
CL Connectionless mode
CLNP Connectionless mode Network Protocol
CLNS Connectionless mode Network Service
Connection mode
CO
CSC PDU Connection Security Control PDU
Data Unit
DU
EKE Exponential Key Exchange (see Annex H)
ITU-T Rec. X.273 (1994 E)
ISOKEC 11577 : 1995 (E)
ES End System
ICV Integrity Check Value
1s Intermediate System
ISN Integrity Sequence Number
KEK Key Enciphering Key
NLSP Network Layer Security Protocol
NLSP CO NLSP for Connection mode
NLSP CL NLSP for Connectionless mode
NLSPE NLSP Entity
NS Network Service
NSAP Network Service Access Point
PC1 Protocol Control Information
PDU Protocol Data Unit
SA Security Association
SA-ID Security Association Identifier
SA-P Security Association Protocol
SA-PDU Security Association PDU
sc1 Security Control Information
SDT PDU Secure Data Transfer PDU
SN Subnetwork
SNAcP Subnetwork Access Protocol
SNICP Subnetwork Independent Convergence Protocol
SNPA Subnetwork Point of Attachment
UN Underlying Network
5 Overview of the Protocol
51 . Introduction
There are two basic modes of Operation of the NLSP protocol which are:
a) NLSP-CL - For use in providing a secure connectionless network Service.
b) NLSP-CO - For use in providing a secure connection oriented network Service.
Both modes of NLSP operate as a sub-layer of the Network layer. The Service provided to the entity above is called the
NLSP Service and the Service assumed to be provided to NLSP is called the Underlying Network (UN) Service.
Primitives and Parameters are prefixed with NLSP or UN to clearly distinguish the Service being referenced. The UN
and NLSP Services are “notional interfaces ”, i.e. described as if they were a layer Service but potentially residing entirely
within the Network layer, depending on the location of the NLSP sub-layer (see Annex E).
Both modes of NLSP tan be implemented in end Systems and in intermediate Systems. Both modes allow for the Source
and destination NLSP address and other NLSP CONNECT Parameters to be optionally protected. NLSP-CO tan be
operated anywhere within the Network layer. NLSP-CL tan be operated anywhere within the Network layer above the
Subnetwork Dependent Convergence Protocol (see ISO 8648).
The protocol is designed so that it tan be optimized to meet a range of requirements from environments where the main
concern is high security to environments where the main concern is optimized performante. In particular, a “no-header”
efficiency is achieved, although
Option is provided in NLSP-CO in which minimal impact on communications
potentially with reduced security.
The NLSP protocol makes use of the concept of a Security Association (SA) which may exist outside of a specific
connectionless UNITDATA or connection. A set of attributes defining Parameters for security (e.g. algorithm, keys, etc.)
are defined for the SA.
The protocol provides the same mode of Service (CO or CL) at its upper and lower boundaries.
6 ITU-T Rec. X.273 (1994 E)
ISOAEC 11577 : 1995 (E)
This protocol supports the use of a wide range of specific security mechanisms (both standardized and
non-standardized). Users and implernentors should choose the security mechanisms for use with this protocol
appropriate to enforce their security Service and level of protection required. Clauses 9 to 12 and Annex C define support
for a set of specific mechanisms for all the security Services required for NLSP.
requirements
The security protection which NLSP to provide is derived from securi ty Service established by the
security domain admini stration.
NOTE - Use of the NLSP Service Protection QOS Parameter is a local matter and outside the scope of this
ITU-T Recommendation I International Standard.
52 . Overview of Services Provided
NLSP provides those security Services defined in CCITT Recommendation X.800 I ISO 7498-2 to be appropriate to the
Network layer, together with the OS1 Network layer Services as defined in CCITT Recommendation X.213 I
ISO/IEC 8348.
NLSP-CL supports the following security Services if selected:
a) Data Origin Authentication.
Access Control.
b)
c) Connectionless Confidentiality - This protection optionally includes all NLSP Service Parameters
depending on security Services selected.
d) Traffit Flow Confidentiality.
e) Connectionless Integrity - This protection optionally includes all NLSP Service Parameters depending on
security Services selected.
NLSP-CO supports the following security Services if selected:
a) Peer Entity Authentication.
Access Control.
b)
c) Connection Confidentiality - This protection optionally includes all NLSP connection Parameters
depending on security Services selected.
d) Traffit Flow Confidentiality.
- This protection optionally includes all NLSP connection
e) Connection Integrity without Recovery
Parameters depending on security Services selected. This protection also optionally includes integrity of a
sequence of SDUs.
53 . Overview of Services Assumed
The Services assumed below NLSP are referred to as the Underlying Network (UN) Service. The underlying Services
assumed by NLSP-CL use the same primitives as those defined in the Connectionless Network Service (CCITI’
Recommendation X.213 I ISO/IEC 8348).
For
...

NORME
ISO/CEI
INTERNATIONALE
Première édition
1995-05-I 5
Technologies de l’information -
Interconnexion de systèmes ouverts
- Protocole de sécurité de la couche
(OW
réseau
Information technology - Open Systems Interconnection - Network
layer security protocol
ISOKEI 11577:1995(F)
Sommaire
Page
....................................................................................................................................
Domaine d’application
2 Références normatives .
2.1 Recommandations I Normes internationales identiques .
....... 2
Paires de Recommandations I Normes internationales équivalentes par leur contenu technique
. 2.2
................................................................................................................... 3
2.3 Références additionnelles
3 Définitions .
.................................................................................................... 3
3.1 Définitions du modèle de référence
3.2 Définitions de l’architecture de sécurité .
Définitions des conventions de service .
3.3
.........................................................................................................
3.4 Définitions du service de réseau
................................................................... 4
3.5 Définitions de l’organisation interne de la couche réseau
............................................................. 4
3.6 Définitions du protocole de réseau en mode sans connexion
.................................................................... 4
3.7 Définitions du modèle de sécurité de couche supérieure
.....................................................................................................
3.8 Définitions des tests de conformité
................................................................................................................... 5
3.9 Définitions additionnelles
4 Abréviations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Unités de données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2 Champs d’unité de données de protocole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 Paramètres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.4 Divers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vue d’ensemble du protocole .
5.1 Introduction .
5.2 Vue d’ensemble des services assurés .
Vue d’ensemble des services implicites .
5.3
.....................................................................................
5.4 Associations de sécurité et règles de sécurité
...................................................................... 9
5.5 Vue d’ensemble du protocole - Fonctions de protocole
.......................................................................................... 11
5.6 Vue d’ensemble du protocole - NLSP-CL
5.7 Vue d’ensemble du protocole - NLSP-CO .
0 ISO/CEI 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication
ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé,
électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de
l’éditeur.
ISOKEI Copyright Office l Case postale 56 l CH-121 1 Genève 20 l Suisse
Version française tirée en 1996
Imprimé en Suisse
ii
ISOKEI 11577: 1995(F)
0 ISOKEI
6 Fonctions de protocole communes aux protocoles NLSP-CL et NLSP-CO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.1
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
62 . Attributs SA communs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.3 Fonctions communes lors d’une demande d’instance de communication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
64 . Fonctions de protocole de transfert de données sûres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
65 . Utilisation d’un protocole d’association de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7 Fonctions de protocole pour le protocole NLSP-CL . 17
7.1 Services assurés par le protocole NLSP-CL .
7.2 Services implicites . 17
7.3 Attributs d’association de sécurité . 17
7.4 18
Vérifications .
7.5 Etablissement d’association SA dans la bande . 18
7.6 Traitement d’une demande NLSP-UNITDATA . 18
7.7 Traitement de l’indication UN-UNITDATA . 19
8 Fonctions de protocole pour le protocole NLSP-CO . 20
8.1 Services assures par le protocole NLSP-CO . 20
..............................................................................................................................
8.2 Services implicites 21
8.3 Attributs d’association de sécurité . 22
8.4 Vérifications et autres fonctions communes . 22
8.5 Fonctions NLSP-CONNECT . 23
......................................................................................................................
8.6 Fonctions NLSP-DATA 35
8.7 Fonctions NLSP-EXPEDITED-DATA (données exprès NLSP) . 36
8.8 Fonctions RESET (réinitialisation) . 37
89 . Fonctions NLSP-DATA-ACKNOWLEDGE . 38
8.10 Primitive NLSP-DISCONNECT . 39
8.11 Autres fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
8.12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Authentification de l’entité homologue 43
Vue d’ensemble des mécanismes utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*. 44
91 . Services et mécanismes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
9.2 Fonctions mises en œuvre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
10 Commande de sécurité de connexion (NLSP-CO seulement) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
10.1 Vue d’ensemble . . . . . . . .*. 45
10.2 Attributs SA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10.3 Procédures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
10.4 Champs de CSC PDU utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
11 Fonction d’encapsulation fondée sur la SDT PDU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
11.1 Vue d’ensemble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
11.2 Attributs SA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
. . . . . . . . . . . . . . . . . . . .*. 50
11.3 Procédures
11.4 Champs de PDU utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
12 Fonction d’encapsulation fondée sur l’attribut No-Header (NLSP-CO seulement) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12.1 Vue d’ensemble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
12.2 Attributs SA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
12.3 Procédures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Structure et codage des PDU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2 Format du champ de contenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
13.3 Données protégées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
13.4 PDU d’association de sécurité
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
13.5 PDU de commande de sécurité de connexion
. . .
ISOKEI 11577:1995(F)
@ ISOKEI
14 Conformité .
14.1 Conditions de conformité statique .
14.2 Conditions requises pour la conformité dynamique
............................................................................ 65
14.3 Déclaration de conformité d’une instance de protocole
......................................................................
Annexe A - Mise en correspondance des primitives UN avec la Rec. X.21 3 du CCITT 1 ISO 8348. .
Annexe B - Mise en correspondance des primitives UN avec la Rec. X.25 du CCITT I ISO 8208 .
Annexe C - Protocole d’association de sécurité utilisant l’échange de jetons de clé et des signatures
numériques .
Annexe D - Formulaire PICS NLSP .
Annexe E - Exposé de certains principes de base du NLSP .
Annexe F - Exemple d’ensemble agréé de règles de sécurité .
Annexe G - Associations et attributs de sécurité .
Annexe H - Exemple d’échange de jetons de clé - Algorithme EKE
..................................................................... 113

@ ISOKEI ISOKEI 11577: 1995(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) et la CE1 (Commission
électrotechnique internationale) forment ensemble un système consacré à la
normalisation internationale considérée comme un tout. Les organismes nationaux
membres de I’ISO ou de la CE1 participent au développement de Normes inter-
nationales par l’intermédiaire des comités techniques créés par l’organisation
concernée afin de s’occuper des différents domaines particuliers de l’activité
technique. Les comités techniques de PIS0 et de la CE1 collaborent dans des
domaines d’intérêt commun. D’autres organisations internationales, gouverne-
mentales ou non gouvernementales, en liaison avec 1’ISO et la CE1 participent
également aux travaux.
Dans le domaine des technologies de l’information, I’ISO et la CE1 ont créé un
comité technique mixte, l’ISO/CEI JTC 1. Les projets de Normes internationales
adoptés par le comité technique mixte sont soumis aux organismes nationaux pour
approbation, avant leur acceptation comme Normes internationales. Les Normes
internationales sont approuvées conformément aux procédures qui requièrent
l’approbation de 75 % au moins des organismes nationaux votants.
La Norme internationale ISOKEI 11577 a été élaborée par le comité technique
mixte ISOKEI JTC 1, Technologies de Z’information, sous-comité SC 6,
Téléinformatique, en collaboration avec l’IUT-T. Le texte identique est publié en
tant que Recommandation IUT-T X.273.
NOTE - Les dates de publication de l’ISO/CEI 7498- 1, l’ISO/CEI 9646- 1,
1’ISOKEI 9646-2,l’ISOKEI 1073 1, l’ISO!CEI 10745 et 1’ISOKEI TR 13594, auxquelles
il est fait référence dans la présente Norme internationale, diffèrent de celles auxquelles il
est fait référence dans la Recommandation IUT-T X.273, du fait de la publication de
nouvelles éditions pendant la préparation finale de la présente Norme internationale.
Les annexes A à D font partie intégrante de la présente Norme internationale. Les
annexes E à H sont données uniquement à titre d’information.

ISOKEI 11577: 1995(F) 0 ISOKEI
Introduction
Le protocole défini par la présente Recommandation de I’UIT-T I Norme internationale est utilisé pour assurer des
services de sécurité servant de support a une instance de communication entre des entités de couche inférieure. Ce
protocole se caractérise, relativement aux autres normes, par la structure en couches définie dans la Rec. X.200 du
CCITT I ISO 7498 ainsi que par l’organisation de la couche réseau définie dans ISO 8648 et étendue par la Rec. X.802
de l’UIT-T I TR 13595 (modèle de sécurité de couche inférieure). Il permet la mise en œuvre de services de sécurité
servant de support à des services de réseau en mode connexion et sans connexion. Sa particularité est d’être situé dans la
couche réseau et d’avoir des interfaces fonctionnelles ainsi que des interfaces de service nettement définies à ses limites
supérieure et inférieure.
Pour évaluer la conformité d’une application particulière, il est nécessaire d’avoir une déclaration précisant quelles
capacités et options ont été mises en œuvre pour un protocole OS1 donné. Une telle déclaration est appelée déclaration
de conformité d’une instance de protocole (PICS).
vi
ISOKEI 11577 : 1995 (F)
NORME INTERNATIONALE
RECOMMANDATION UIT-T
TECHNOLOGIES DE L’INFORMATION - INTERCONNEXION DE SYSTÈMES
- PROTOCOLE DE SÉCURITÉ DE LA COUCHE RÉSEAU
OUVERTS (OSI)
Domaine d’application
La présente Recommandation de I’UIT-T I Norme internationale spécifie un protocole qui doit être utilisé par les
systèmes d’extrémité et les systèmes intermédiaires pour assurer des services de sécurité dans la couche réseau définie
par la Rec. X.213 du CCITT I ISO 8348 ainsi que par ISO 8348 AD2 et ISO 8648. Le protocole défini dans la présente
Recommandation de I’UIT-T I Norme internationale est appelé protocole de sécurité de couche réseau (NLSP).
La présente Recommandation de I’UIT-T I Norme internationale spécifie:
1) La mise en œuvre des services de sécurité suivants définis dans la Rec. X.800 du CCITT I ISO 7498-2:
authentification de l’entité homologue;
a>
authentification de l’origine des données;
W
contrôle d’accès;
confidentialité des données en mode connexion;
(0
confidentialité des données en mode sans connexion;
e)
confidentialité du flux de trafic;
f-l
intégrité en mode connexion sans reprise (y compris intégrité d .es unités de données, dans laquelle
Ii9
l’intégrité de chaque SDU est protégée au cours d’une connexion)
h) intégrité en mode sans connexion.
2) Les caractéristiques fonctionnelles requises pour les applications déclarées conformes à la présente
Recommandation de I’UIT-T I Norme internationale.
Les procédures du présent protocole sont définies en termes de:
conditions requises pour les techniques cryptographiques qui peuvent être utilisées dans une instance de
a>
ce protocole;
b) conditions requises pour les informations acheminées dans l’association de sécurité utilisée dans une
instance de communication.
Bien que le degré de protection offert par certains mécanismes de sécurité dépende de l’utilisation de certaines
techniques cryptographiques, la mise en œuvre correcte du présent protocole ne dépend pas du choix d’un algorithme de
codage ou de décodage particulier. Ce choix doit faire l’objet d’une décision locale au niveau des systèmes de
communication.
En outre, ni le choix ni l’application d’une politique de sécurité particulière n’entrent dans le cadre de la présente
Recommandation de I’UIT-T I Norme internationale. Il incombe aux autorités locales de choisir une politique de sécurité
particulière, donc le degré de protection qui sera assuré, parmi les systèmes qui utilisent une seule instance de
communication sûre. La présente Recommandation de KJIT-T I Norme internationale n’implique nullement que de
multiples instances de communication sûres faisant intervenir un seul système ouvert doivent utiliser le même protocole
de sécurité.
L’Annexe D décrit le formulaire PICS pour le protocole de sécurité de couche réseau conformément aux directives
pertinentes données dans ISOKEI 9646-2.
2 Références normatives
Les Recommandations et Normes internationales suivantes contiennent des dispositions qui, par suite de la référence qui
y est faite, constituent des dispositions valables pour la présente Recommandation de I’UIT-T I Norme internationale. Au
moment de la publication, les éditions indiquées étaient en vigueur. Toutes les Recommandations et Normes sont sujettes
à révision et les parties prenantes aux accords fondes sur la présente Recommandation de I’UIT-T I Norme internationale
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des Recommandations et Normes
indiquées ci-apres. Les membres de la CE1 et de 1’ISO possèdent le registre des Normes internationales en vigueur. Le
Bureau de normalisation des télécommunications de 1’UIT tient à jour une liste des Recommandations de l’UIT-T
actuellement en vigueur.
21 . Recommandations I Normes internationales identiques
-
Recommandation X.21 3 du CCITT (1992) I ISO 8348: 1993, Technologie de I?nformation - Définition du
service de réseau pour I?nterconnexion de systèmes ouverts.
-
Recommandation UIT-T X.233 (1993) I ISO/CEI 8473:1994, Technologie de Z’information - Protocole
assurant le service réseau en mode sans connexion de I?nterconnexion de systèmes ouverts: Spécification
du protocole.
-
Technologie de Z’information -
Recommandation UIT-T X.802 (1994) I ISOKEI TR 13594: -l),
Interconnexion de systèmes ouverts - Modèle de sécurité des couches inférieures.
”
-
---Il, Technologie de I?nformation -
Recommandation UIT-T X.803 (1994) I ISOKEI TR 10745:
- Modèle de sécurité des couches supérieures.
Interconnexion de systèmes ouverts
22 . Paires de Recommandations I Normes internationales équivalentes par leur contenu technique
-
Recommandation X.200 du CCITT (1988), Technologie de Z’information - Interconnexion de systèmes
ouverts - Mode de référence: Modèle de référence de base.
ISOKEI 7498- 1: 1994, Technologie de I?nformation - Interconnexion de systèmes ouverts - Modèle de
référence de base: Le modèle de base.
-
Recommandation X.209 du CCITT (1988), Spéci’cation des règles de codage de base pour la notation
de syntaxe abstraite numéro un (ASN. I).
ISOKEI 8825: 1990, Technologie de Z’information - Interconnexion de systèmes ouverts - Spécification
de règles de base pour coder la notation de svntaxe abstraite numéro un (ASN. I).
w
-
Recommandation X.210 du CCITT (1993), Technologie de Z’information - Interconnexion de systèmes
ouverts - Conventions pour la définition de services OSI.
- Interconnexion de systèmes ouverts - ModèZe de
ISOKEI 1073 1: 1994, Technologie de I’information
Référence de Base - Conventions pour la définition des services OSI.
-
Recommandation X.223 du CCITT (1988), Utilisation du protocole X.25 pour mettre en œuvre le service
de réseau en mode connexion de Z’OSI.
ISOKEI 8878:1992, Technologie de Z’information - Communication de données - Utilisation du
protocole X.25 pourfournir le service de réseau OSI en mode connexion.
-
Recommandation X.290 du CCITT (1992), Cadre général et méthodologie des tests de conformité OSI
pour les Recommandations sur les protocoles pour les applications du CCIU- Concepts généraux.
ISOKEI 9646- 1: 1994, Technologie de Z’information - Interconnexion de systèmes ouverts - Essais de
conformité - Méthodologie générale et procédures - Partie I: Concepts généraux.
-
Recommandation X.291 du CCITT (1992), Cadre général et méthodologie des tests de conformité OSI
pour les Recommandations sur les protocoZes pour les applications du CCITT - Spécification des suites
de tests abstraites.
ISO/CEI 9646-2: 1994, Technologie de Z ‘information - Interconnexion de systèmes ouverts - Essais de
conformité - Méthodologie générale et procédures - Partie 2: Spécification des suites de tests abstraites.
L .
-
- Interconnexion de systèmes
Recommandation X.509 du CCITT (1988), Technologie de Z’information
ouverts - L’annuaire: Cadre d’authentification.
ISOKEI 9594-8: 1990, Technologie de Z’information - Interconnexion de systèmes ouverts - L’annuaire -
Partie 8: Cadre général d’authentifîcation.
-
Recommandation X.800 du CCITT (1991), Architecture de sécurité pour Z’interconnexion en systèmes
ouverts d’applications du CCITT.
- Interconnexion de systèmes ouverts - Modèle
ISO 7498-2: 1989, Systèmes de traitement de Z’information
de référence de base - Partie 2: Architecture de sécurité.
1) À publier.
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
23 . Références additionnelles
a-
ISOKEI 8208:1990, Technologie de l’information - Communication de données - Protocole X 2.5 de
.
couche paquets pour terminal de données.
-
ISO 8648: 1988, Systèmes de traitement de l’information - Communication de données - Organisation
interne de la couche réseau.
-
ISOKEI 9834- 1: 1993, Technologie de l’information - Interconnexion de systèmes ouverts - Procédures
Partie 1: Procédures générales.
pour des organismes d’enregistrement particuliers -
-
Interconnexion de systèmes ouverts - Procédures
ISOKEI 9834-3: 1990, Technologie de l’information -
pour des organismes d’enregistrement particuliers - Partie 3: Enregistrement des identificateurs d’objets
pour utilisation conjointement par I’ISO et le CCITT.
-
ISOKEI 9979: 199 1, Technologie de 1 ‘information - Techniques cryptographiques - Procédures pour
l’enregistrement des algorithmes cryptographiques.
-
Recommandation X.25 du CCITT (1993), Inteqace entre équipement terminal de données et équipement
de terminaison du circuit de données pour terminaux fonctionnant en mode paquet et raccordés par
circuit spécialisé à des réseaux publics pour données.
3 Définitions
31 .
Définitions du modèle de référence
La orésente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.200 du CCITT I
ISÔ 7498:
système d’extrémité;
a>
entité de réseau;
W
couche réseau;
C>
protocole de réseau;
unité de données de protocole de réseau;
e>
relais de réseau;
f-3
service de réseau;
s)
point d’accès au service de réseau;
W
adresse de point d’accès au service de réseau;
.
unité de données de service de réseau;
J)
unité de données de protocole;
k)
routage;
1)
service;
m>
unité de données de service.
n>
32 . Définitions de l’architecture de sécurité
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.800 du CCITT I
ISO 7498-2:
contrôle d’accès;
a>
b) confidentialité;
intégrité en mode connexion sans reprise;
C>
d) confidentialité des données en mode sans connexion;
intégrité en mode sans connexion;
e>
authentification de l’origine des données;
f)
g) décodage;
Rec. UIT-T X.273 (1994 F) 3
ISOKEI 11577 : 1995 (F)
h) signature numérique;
codage;
.
authentification de l’entité homologue;
J)
k) étiquette de sécurité;
1) service de sécurité;
confidentialité du flux de données.
m)
33 . Définitions des conventions de service
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.210 du CCITT I
ISO TR 8509:
a) fournisseur de service;
b) utilisateur de service.
34 . Définitions du service de réseau
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.213 du CCITT I
ISO 8348:
-
au
point de rattachement sous-réseau.
35 . Définitions de l’organisation interne de la couche réseau
La présente Recommandation I Norme internationale utilise les termes suivants définis dans ISO 8648:
système intermédiaire;
a)
b) système relais;
sous-réseau;
C>
d) protocole d’accès au sous-réseau;
e) protocole de convergence dépendant du sous-réseau;
f) protocole de convergence indépendant du sous-réseau.
36 . Définitions du protocole de réseau en mode sans connexion
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. UIT-T X.233 I
ISO 8473:
a) PDU initiale;
b) décision locale;
réassemblage;
C>
d) segment.
37 . Définitions du modèle de sécurité de couche supérieure
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. UIT-T X.803 I
ISO/CEI 10745:
a) politique d’interaction sûre;
b) relation de sécurité.
38 . Définitions des tests de conformité
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.290 du CCITT I
ISOKEI 9646- 1:
a) formulaire PICS;
déclaration de conformité d’une instance de protocole;
b)
revue de conformite statique.
C>
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
39 . Définitions additionnelles
Les définitions suivantes s’appliquent pour les besoins de la présente Recommandation I Norme internationale:
.
3.9.1 SA-ID bloqué: SA-ID non disponible pour assignation à une association de sécurité en raison de la nécessité
d’empêcher sa réutilisation.
3.9.2 paire de clés: Paire de valeurs de clé liées (clé publique) ou identiques (clé secrète) pour utilisation entre deux
correspondants particuliers.
information de commande de sécurité: Information de commande de protocole (PCI) échangée par un
3.9.3
protocole de sécurité afin d’établir ou de maintenir une association de sécurité.
3.9.4 attributs SA: Ensemble d’informations requises pour commander la sécurité des communications entre une
entité’ et son ou ses homologue(s) distante(s).
association de sécurité: Relation de sécurité entre des entités de couche inférieure communicantes et pour
3.9.5
laquelle il existe des attributs SA correspondants.
intégrité d’unité de données: Forme d’intégrité de connexion dans laquelle l’intégrité de chaque SDU est
3.9.6
protégée mais où les erreurs dans la séquence des SDU ne sont pas detectées.
3.9.7 dans la bande: Transmission effectuée par des mécanismes de protocole utilisant la SA PDU définie dans la
présente Recommandation de I’UIT-T I Norme internationale.
hors bande: Transmission effectuée par des moyens autres que l’utilisation de la SA PDU.
3.9.8
3.9.9 règles de sécurité: Informations locales qui, compte tenu des services de sécurité sélectionnés, spécifient les
mécanismes de sécurité à utiliser, y compris tous les paramètres nécessaires pour le fonctionnement des mécanismes.
NOTE - Ces informations peuvent faire partie des règles d’interaction de sécurité définies dans la Rec. X.803 du CCITT 1
ISO 10745.
3.9.10 étiquette: Voir «étiquette de sécurité» (Rec. X.800 du CCITT I ISO 7498-2).
4 Abréviations
41 . Unités de données
NPDU Unité de données de protocole de réseau (network protocol data unit)
NSDU Unité de données de service de réseau (network service data unit)
PDU Unité de données de protocole (protocol data unit)
SDU Unité de données de service (service data unit)
42 . Champs d’unité de données de protocole
LI Indicateur de longueur (length indicator)
43 . Paramètres
Qualité de service (quality of service)
QOS
44 . Divers
ASSR Ensemble mutuellement convenu de règles de sécurité (agreed set of security rules)
CL Mode sans connexion (connectionless mode)
Protocole de réseau en mode sans connexion (connectionless mode network protocol)
CLNP
Service de réseau en mode sans connexion (connectionless mode network service)
CLNS
CO Mode connexion (connection mode)
CSC PDU PDU de commande de sécurité de connexion (connection security control PDU)
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
Unité de données (data unit)
DU
Echange de clés exponentielles (exponential key exchange) (voir 1’Annexe H)
EKE
ES Système d’extrémité (end system)
ICV Valeur de contrôle d’intégrité (integrity check value)
IS Système intermédiaire (intermediate system)
ISN Numéro de séquence d’intégrité (integrity sequence number)
KEK Clé de codage de clés (key enciphering key)
NLSP Protocole de sécurité de couche réseau (network layer security protocol)
, NLSP-CO NLSP en mode connexion (NLSP for connection mode)
NLSP en mode sans connexion (NLSP for connectionless mode)
NLSP-CL
NLSPE Entité de NLSP (NLSP entity)
NS Service de réseau (network service)
Point d’accès au service de réseau (network service access point)
NSAP
PC1 Information de commande de protocole (protocol control information)
Unité de données de protocole (protocol data unit)
PDU
SA Association de sécurité (security association)
Identificateur d’association de sécurité (security association identifier)
SA-ID
SA-P Protocole d’association de sécurité (security association protocol)
SA PDU PDU d’association de sécurité (security association PDU)
SC1 Information de commande de sécurité (security control information)
SDT-PDU PDU de transfert de données sûres (secure data transfer PDU)
SN Sous-réseau (subnetwork)
SNAcP Protocole d’accès au sous-réseau (subnetwork access protocol)
SNICP Protocole de convergence indépendant du sous-réseau (subnetwork independent convergence
protocol)
SNPA Point de rattachement au sous-réseau (subnetwork point of attachment)
UN Réseau de base (underlying network)
Vue d’ensemble du protocole
51 . Introduction
Il existe deux modes de mise en œuvre du protocole NLSP qui sont:
a) le NLSP-CL - Utilisé pour assurer un service de réseau sûr en mode sans connexion;
b) le NI-SP-CO - Utilisé pour assurer un service de réseau sûr en mode connexion.
Les deux modes de protocole NLSP fonctionnent comme une sous-couche de la couche réseau. Le service fourni à
l’entité située au-dessus est appelé service de NLSP et le service censé être fourni au protocole NLSP est appelé service
de réseau de base (UN). Les préfixes UN et NLSP sont ajoutés aux primitives et aux paramètres pour distinguer
clairement le service désigné. Les services UN et NLSP sont des «interfaces notionnelles», c’est-a-dire qu’ils sont décrits
comme s’il s’agissait de services de couche mais résidaient potentiellement en totalité dans la couche réseau, selon
l’emplacement occupé par la sous-couche de protocole NLSP (voir YAnnexe E).
Les deux modes de protocole NLSP peuvent être mis en œuvre dans des systèmes d’extrémité et dans des systèmes
intermédiaires. Ils permettent tous deux de protéger, à titre facultatif, l’adresse NLSP d’origine et de destination ainsi que
d’autres paramètres NLSP-CONNECT (connexion de NLSP). Le protocole NLSP-CO peut être mis en œuvre à un
emplacement quelconque de la couche réseau. Le protocole NLSP-CL peut être mis en œuvre a un emplacement
quelconque de la couche réseau au-dessus du protocole de convergence dépendant du sous-réseau (voir ISO 8648).
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
Le protocole est conçu de telle sorte qu’il puisse être optimisé pour répondre à un ensemble de conditions lorsque la
préoccupation principale est d’assurer une haute sécurité dans des environnements où il s’agit d’obtenir le meilleur
rendement possible des communications. Une option «no-header» (absence d’en-tête) dans laquelle l’incidence sur le
rendement des communications est minimale bien que, éventuellement, avec une sécurité réduite, est notamment offerte
dans le protocole NLSP-CO.
Le protocole NLSP est fondé sur le concept d’association de sécurité (SA) qui peut exister en dehors d’une primitive
UNITDATA (unité de données) en mode sans connexion ou d’une connexion. Un ensemble d’attributs définissant des
paramètres pour la sécurité (par exemple, algorithme, clés, etc.) est spécifié pour l’association SA.
Le protocole assure le même mode de service (CO ou CL) à ses limites supérieure et inférieure.
Le protocole permet d’utiliser un large éventail de mécanismes de sécurité particuliers (normalisés et non normalisés).
Les utilisateurs et les réalisateurs doivent choisir, pour utilisation avec ce protocole, les mécanismes de sécurité
appropriés pour assurer leur service de sécurité et le niveau de protection nécessaire. Les articles 9 à 12 et 1’Annexe C
définissent le mode de mise en œuvre d’un ensemble de mécanismes particuliers pour tous les services de sécurité
nécessaires au protocole NLSP.
La protection en matière de sécurité que le NLSP tente d’assurer découle des conditions de service de sécurité établies
par l’autorité responsable du domaine de sécurité.
NOTE - L’utilisation du paramètre QOS de protection du service NLSP est un problème d’ordre local qui sort du cadre de
la présente Recommandation de WIT-T I Norme internationale.
52 . Vue d’ensemble des services assurés
Le protocole NLSP assure les services de sécurité définis dans la Rec. X.800 du CCITT I ISO 7498-2 comme étant
appropriés à la couche réseau ainsi que les services de couche de réseau OS1 définis dans la Rec. X.213 du CCITT I
ISO 8348 et ISO 8348/ADl.
Le protocole NLSP-CL permet d’assurer les services de sécurité suivants s’ils sont sélectionnés:
authentification de l’origine des données;
a>
contrôle d’accès;
W
confidentialité des données
en mode sans CO nnexion. Cette protection inclut, à titre facultatif, tous les
C>
paramètres de service NLSP selon les services de sécurité sélectionnés;
d) confidentialité du flux de trafic;
intégrité en mode sans connexion. Cette protection inclut, à titre facultatif, tous les paramètres de service
e)
NLSP selon les services de sécurité sélectionnés.
Le protocole NLSP-CO permet d’assurer les services de sécurité suivants s’ils sont sélectionnés:
authentification de l’entité homologue;
a>
b) contrôle d’accès;
confidentialité des données en mode connexion. Cette protection incl ut, à titre facultatif, tous les
C>
paramètres de connexion NLSP selon les services de sécuri .té sélectionnés;
d) confidentialité du flux de trafic;
intégrité en mode connexion sans reprise. Cette protection inclut, a titre facultatif, tous les paramètres de
e>
connexion NLSP selon les services de sécurité sélectionnés. Elle inclut également, à titre facultatif,
l’intégrité d’une séquence d’unités SDU.
53 . Vue d’ensemble des services implicites
Les services implicites situés au-dessous du protocole NLSP sont appelés services de réseau de base (UN). Les services
de base assurés implicitement par le protocole NLSP-CL utilisent les mêmes primitives que celles définies dans le
service de réseau en mode sans connexion (Rec. X.213 du CCITT I ISO 8348/ADl).
Pour le protocole NLSP-CO, l’interface UN est modélisée en deux parties:
un service utilisant les mêmes primitives que celles de la Rec. X.213 du CCITT I ISO 8348 avec, en outre,
a>
un paramètre appelé paramètre d’authentification UN;
b) la mise en correspondance de ce service avec le service de réseau normalisé ou directement avec la
Rec. X.25 du CCITT I ISO 8208.
Rec. UIT-T X.273 (1994 F) 7
ISOKEI 11577 : 1995 (F)
L’adresse de réseau acheminée dans les primitives NLSP est appelée adresse NLSP. Ce paramètre de service identifie
l’entité d’utilisateur NLSP qui peut être ou non une entité de transport selon que d’autres protocoles de couche réseau sont
utilisés au-dessus du protocole NLSP ou que l’entité NLSP (NLSPE) est située dans un système d’extrémité (ES) ou un
système intermédiaire (1s). L’adresse de réseau transmise au réseau de base est appelée adresse UN. Ce paramètre UN
équivaut a l’adresse SNPA si, et seulement si, aucun protocole n’est mis en œuvre entre l’entité NLSP et l’entité d’accès
au sous-réseau.
54 .
Associations de sécurité et règles de sécurité
5.4.1
Associations de sécurité
La mise en œuvre du protocole NLSP est commandée par un ensemble d’informations de gestion de sécurité (par
exemple, informations de sélection de services de sécurité, identificateur d’algorithme de sécurité, clés cryptographiques)
appelées attributs d’association de sécurité (attributs SA). L’ensemble d’attributs d’association de sécurité nécessaires
pour gérer la fourniture de services de sécurité entre les entités communicantes est appelé association de sécurité.
Les associations de sécurité sont décrites d’une manière plus détaillée dans la Rec. UIT-T X.802 I ISOKEI TR 13594
(modèle de sécurité des couches inférieures).
Les attributs SA nécessaires pour les deux protocoles NLSP-CL et NLSP-CO sont définis au 6.2. Les attributs SA
nécessaires pour le protocole NLSP-CL sont définis au 7.4. Les attributs SA nécessaires pour le protocole NLSP-CO
sont définis au 8.4. D’autres attributs spécifiques des mécanismes sont définis aux 10.2, 11.2 et 12.2.
Pour protéger une instance de communication (une SDU en mode sans connexion ou une connexion), on utilise une
association SA appropri
...

NORME
ISO/CEI
INTERNATIONALE
Première édition
1995-05-I 5
Technologies de l’information -
Interconnexion de systèmes ouverts
- Protocole de sécurité de la couche
(OW
réseau
Information technology - Open Systems Interconnection - Network
layer security protocol
ISOKEI 11577:1995(F)
Sommaire
Page
....................................................................................................................................
Domaine d’application
2 Références normatives .
2.1 Recommandations I Normes internationales identiques .
....... 2
Paires de Recommandations I Normes internationales équivalentes par leur contenu technique
. 2.2
................................................................................................................... 3
2.3 Références additionnelles
3 Définitions .
.................................................................................................... 3
3.1 Définitions du modèle de référence
3.2 Définitions de l’architecture de sécurité .
Définitions des conventions de service .
3.3
.........................................................................................................
3.4 Définitions du service de réseau
................................................................... 4
3.5 Définitions de l’organisation interne de la couche réseau
............................................................. 4
3.6 Définitions du protocole de réseau en mode sans connexion
.................................................................... 4
3.7 Définitions du modèle de sécurité de couche supérieure
.....................................................................................................
3.8 Définitions des tests de conformité
................................................................................................................... 5
3.9 Définitions additionnelles
4 Abréviations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Unités de données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2 Champs d’unité de données de protocole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 Paramètres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.4 Divers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vue d’ensemble du protocole .
5.1 Introduction .
5.2 Vue d’ensemble des services assurés .
Vue d’ensemble des services implicites .
5.3
.....................................................................................
5.4 Associations de sécurité et règles de sécurité
...................................................................... 9
5.5 Vue d’ensemble du protocole - Fonctions de protocole
.......................................................................................... 11
5.6 Vue d’ensemble du protocole - NLSP-CL
5.7 Vue d’ensemble du protocole - NLSP-CO .
0 ISO/CEI 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication
ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé,
électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de
l’éditeur.
ISOKEI Copyright Office l Case postale 56 l CH-121 1 Genève 20 l Suisse
Version française tirée en 1996
Imprimé en Suisse
ii
ISOKEI 11577: 1995(F)
0 ISOKEI
6 Fonctions de protocole communes aux protocoles NLSP-CL et NLSP-CO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.1
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
62 . Attributs SA communs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.3 Fonctions communes lors d’une demande d’instance de communication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
64 . Fonctions de protocole de transfert de données sûres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
65 . Utilisation d’un protocole d’association de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7 Fonctions de protocole pour le protocole NLSP-CL . 17
7.1 Services assurés par le protocole NLSP-CL .
7.2 Services implicites . 17
7.3 Attributs d’association de sécurité . 17
7.4 18
Vérifications .
7.5 Etablissement d’association SA dans la bande . 18
7.6 Traitement d’une demande NLSP-UNITDATA . 18
7.7 Traitement de l’indication UN-UNITDATA . 19
8 Fonctions de protocole pour le protocole NLSP-CO . 20
8.1 Services assures par le protocole NLSP-CO . 20
..............................................................................................................................
8.2 Services implicites 21
8.3 Attributs d’association de sécurité . 22
8.4 Vérifications et autres fonctions communes . 22
8.5 Fonctions NLSP-CONNECT . 23
......................................................................................................................
8.6 Fonctions NLSP-DATA 35
8.7 Fonctions NLSP-EXPEDITED-DATA (données exprès NLSP) . 36
8.8 Fonctions RESET (réinitialisation) . 37
89 . Fonctions NLSP-DATA-ACKNOWLEDGE . 38
8.10 Primitive NLSP-DISCONNECT . 39
8.11 Autres fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
8.12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Authentification de l’entité homologue 43
Vue d’ensemble des mécanismes utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*. 44
91 . Services et mécanismes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
9.2 Fonctions mises en œuvre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
10 Commande de sécurité de connexion (NLSP-CO seulement) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
10.1 Vue d’ensemble . . . . . . . .*. 45
10.2 Attributs SA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10.3 Procédures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
10.4 Champs de CSC PDU utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
11 Fonction d’encapsulation fondée sur la SDT PDU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
11.1 Vue d’ensemble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
11.2 Attributs SA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
. . . . . . . . . . . . . . . . . . . .*. 50
11.3 Procédures
11.4 Champs de PDU utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
12 Fonction d’encapsulation fondée sur l’attribut No-Header (NLSP-CO seulement) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12.1 Vue d’ensemble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
12.2 Attributs SA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
12.3 Procédures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Structure et codage des PDU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2 Format du champ de contenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
13.3 Données protégées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
13.4 PDU d’association de sécurité
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
13.5 PDU de commande de sécurité de connexion
. . .
ISOKEI 11577:1995(F)
@ ISOKEI
14 Conformité .
14.1 Conditions de conformité statique .
14.2 Conditions requises pour la conformité dynamique
............................................................................ 65
14.3 Déclaration de conformité d’une instance de protocole
......................................................................
Annexe A - Mise en correspondance des primitives UN avec la Rec. X.21 3 du CCITT 1 ISO 8348. .
Annexe B - Mise en correspondance des primitives UN avec la Rec. X.25 du CCITT I ISO 8208 .
Annexe C - Protocole d’association de sécurité utilisant l’échange de jetons de clé et des signatures
numériques .
Annexe D - Formulaire PICS NLSP .
Annexe E - Exposé de certains principes de base du NLSP .
Annexe F - Exemple d’ensemble agréé de règles de sécurité .
Annexe G - Associations et attributs de sécurité .
Annexe H - Exemple d’échange de jetons de clé - Algorithme EKE
..................................................................... 113

@ ISOKEI ISOKEI 11577: 1995(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) et la CE1 (Commission
électrotechnique internationale) forment ensemble un système consacré à la
normalisation internationale considérée comme un tout. Les organismes nationaux
membres de I’ISO ou de la CE1 participent au développement de Normes inter-
nationales par l’intermédiaire des comités techniques créés par l’organisation
concernée afin de s’occuper des différents domaines particuliers de l’activité
technique. Les comités techniques de PIS0 et de la CE1 collaborent dans des
domaines d’intérêt commun. D’autres organisations internationales, gouverne-
mentales ou non gouvernementales, en liaison avec 1’ISO et la CE1 participent
également aux travaux.
Dans le domaine des technologies de l’information, I’ISO et la CE1 ont créé un
comité technique mixte, l’ISO/CEI JTC 1. Les projets de Normes internationales
adoptés par le comité technique mixte sont soumis aux organismes nationaux pour
approbation, avant leur acceptation comme Normes internationales. Les Normes
internationales sont approuvées conformément aux procédures qui requièrent
l’approbation de 75 % au moins des organismes nationaux votants.
La Norme internationale ISOKEI 11577 a été élaborée par le comité technique
mixte ISOKEI JTC 1, Technologies de Z’information, sous-comité SC 6,
Téléinformatique, en collaboration avec l’IUT-T. Le texte identique est publié en
tant que Recommandation IUT-T X.273.
NOTE - Les dates de publication de l’ISO/CEI 7498- 1, l’ISO/CEI 9646- 1,
1’ISOKEI 9646-2,l’ISOKEI 1073 1, l’ISO!CEI 10745 et 1’ISOKEI TR 13594, auxquelles
il est fait référence dans la présente Norme internationale, diffèrent de celles auxquelles il
est fait référence dans la Recommandation IUT-T X.273, du fait de la publication de
nouvelles éditions pendant la préparation finale de la présente Norme internationale.
Les annexes A à D font partie intégrante de la présente Norme internationale. Les
annexes E à H sont données uniquement à titre d’information.

ISOKEI 11577: 1995(F) 0 ISOKEI
Introduction
Le protocole défini par la présente Recommandation de I’UIT-T I Norme internationale est utilisé pour assurer des
services de sécurité servant de support a une instance de communication entre des entités de couche inférieure. Ce
protocole se caractérise, relativement aux autres normes, par la structure en couches définie dans la Rec. X.200 du
CCITT I ISO 7498 ainsi que par l’organisation de la couche réseau définie dans ISO 8648 et étendue par la Rec. X.802
de l’UIT-T I TR 13595 (modèle de sécurité de couche inférieure). Il permet la mise en œuvre de services de sécurité
servant de support à des services de réseau en mode connexion et sans connexion. Sa particularité est d’être situé dans la
couche réseau et d’avoir des interfaces fonctionnelles ainsi que des interfaces de service nettement définies à ses limites
supérieure et inférieure.
Pour évaluer la conformité d’une application particulière, il est nécessaire d’avoir une déclaration précisant quelles
capacités et options ont été mises en œuvre pour un protocole OS1 donné. Une telle déclaration est appelée déclaration
de conformité d’une instance de protocole (PICS).
vi
ISOKEI 11577 : 1995 (F)
NORME INTERNATIONALE
RECOMMANDATION UIT-T
TECHNOLOGIES DE L’INFORMATION - INTERCONNEXION DE SYSTÈMES
- PROTOCOLE DE SÉCURITÉ DE LA COUCHE RÉSEAU
OUVERTS (OSI)
Domaine d’application
La présente Recommandation de I’UIT-T I Norme internationale spécifie un protocole qui doit être utilisé par les
systèmes d’extrémité et les systèmes intermédiaires pour assurer des services de sécurité dans la couche réseau définie
par la Rec. X.213 du CCITT I ISO 8348 ainsi que par ISO 8348 AD2 et ISO 8648. Le protocole défini dans la présente
Recommandation de I’UIT-T I Norme internationale est appelé protocole de sécurité de couche réseau (NLSP).
La présente Recommandation de I’UIT-T I Norme internationale spécifie:
1) La mise en œuvre des services de sécurité suivants définis dans la Rec. X.800 du CCITT I ISO 7498-2:
authentification de l’entité homologue;
a>
authentification de l’origine des données;
W
contrôle d’accès;
confidentialité des données en mode connexion;
(0
confidentialité des données en mode sans connexion;
e)
confidentialité du flux de trafic;
f-l
intégrité en mode connexion sans reprise (y compris intégrité d .es unités de données, dans laquelle
Ii9
l’intégrité de chaque SDU est protégée au cours d’une connexion)
h) intégrité en mode sans connexion.
2) Les caractéristiques fonctionnelles requises pour les applications déclarées conformes à la présente
Recommandation de I’UIT-T I Norme internationale.
Les procédures du présent protocole sont définies en termes de:
conditions requises pour les techniques cryptographiques qui peuvent être utilisées dans une instance de
a>
ce protocole;
b) conditions requises pour les informations acheminées dans l’association de sécurité utilisée dans une
instance de communication.
Bien que le degré de protection offert par certains mécanismes de sécurité dépende de l’utilisation de certaines
techniques cryptographiques, la mise en œuvre correcte du présent protocole ne dépend pas du choix d’un algorithme de
codage ou de décodage particulier. Ce choix doit faire l’objet d’une décision locale au niveau des systèmes de
communication.
En outre, ni le choix ni l’application d’une politique de sécurité particulière n’entrent dans le cadre de la présente
Recommandation de I’UIT-T I Norme internationale. Il incombe aux autorités locales de choisir une politique de sécurité
particulière, donc le degré de protection qui sera assuré, parmi les systèmes qui utilisent une seule instance de
communication sûre. La présente Recommandation de KJIT-T I Norme internationale n’implique nullement que de
multiples instances de communication sûres faisant intervenir un seul système ouvert doivent utiliser le même protocole
de sécurité.
L’Annexe D décrit le formulaire PICS pour le protocole de sécurité de couche réseau conformément aux directives
pertinentes données dans ISOKEI 9646-2.
2 Références normatives
Les Recommandations et Normes internationales suivantes contiennent des dispositions qui, par suite de la référence qui
y est faite, constituent des dispositions valables pour la présente Recommandation de I’UIT-T I Norme internationale. Au
moment de la publication, les éditions indiquées étaient en vigueur. Toutes les Recommandations et Normes sont sujettes
à révision et les parties prenantes aux accords fondes sur la présente Recommandation de I’UIT-T I Norme internationale
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des Recommandations et Normes
indiquées ci-apres. Les membres de la CE1 et de 1’ISO possèdent le registre des Normes internationales en vigueur. Le
Bureau de normalisation des télécommunications de 1’UIT tient à jour une liste des Recommandations de l’UIT-T
actuellement en vigueur.
21 . Recommandations I Normes internationales identiques
-
Recommandation X.21 3 du CCITT (1992) I ISO 8348: 1993, Technologie de I?nformation - Définition du
service de réseau pour I?nterconnexion de systèmes ouverts.
-
Recommandation UIT-T X.233 (1993) I ISO/CEI 8473:1994, Technologie de Z’information - Protocole
assurant le service réseau en mode sans connexion de I?nterconnexion de systèmes ouverts: Spécification
du protocole.
-
Technologie de Z’information -
Recommandation UIT-T X.802 (1994) I ISOKEI TR 13594: -l),
Interconnexion de systèmes ouverts - Modèle de sécurité des couches inférieures.
”
-
---Il, Technologie de I?nformation -
Recommandation UIT-T X.803 (1994) I ISOKEI TR 10745:
- Modèle de sécurité des couches supérieures.
Interconnexion de systèmes ouverts
22 . Paires de Recommandations I Normes internationales équivalentes par leur contenu technique
-
Recommandation X.200 du CCITT (1988), Technologie de Z’information - Interconnexion de systèmes
ouverts - Mode de référence: Modèle de référence de base.
ISOKEI 7498- 1: 1994, Technologie de I?nformation - Interconnexion de systèmes ouverts - Modèle de
référence de base: Le modèle de base.
-
Recommandation X.209 du CCITT (1988), Spéci’cation des règles de codage de base pour la notation
de syntaxe abstraite numéro un (ASN. I).
ISOKEI 8825: 1990, Technologie de Z’information - Interconnexion de systèmes ouverts - Spécification
de règles de base pour coder la notation de svntaxe abstraite numéro un (ASN. I).
w
-
Recommandation X.210 du CCITT (1993), Technologie de Z’information - Interconnexion de systèmes
ouverts - Conventions pour la définition de services OSI.
- Interconnexion de systèmes ouverts - ModèZe de
ISOKEI 1073 1: 1994, Technologie de I’information
Référence de Base - Conventions pour la définition des services OSI.
-
Recommandation X.223 du CCITT (1988), Utilisation du protocole X.25 pour mettre en œuvre le service
de réseau en mode connexion de Z’OSI.
ISOKEI 8878:1992, Technologie de Z’information - Communication de données - Utilisation du
protocole X.25 pourfournir le service de réseau OSI en mode connexion.
-
Recommandation X.290 du CCITT (1992), Cadre général et méthodologie des tests de conformité OSI
pour les Recommandations sur les protocoles pour les applications du CCIU- Concepts généraux.
ISOKEI 9646- 1: 1994, Technologie de Z’information - Interconnexion de systèmes ouverts - Essais de
conformité - Méthodologie générale et procédures - Partie I: Concepts généraux.
-
Recommandation X.291 du CCITT (1992), Cadre général et méthodologie des tests de conformité OSI
pour les Recommandations sur les protocoZes pour les applications du CCITT - Spécification des suites
de tests abstraites.
ISO/CEI 9646-2: 1994, Technologie de Z ‘information - Interconnexion de systèmes ouverts - Essais de
conformité - Méthodologie générale et procédures - Partie 2: Spécification des suites de tests abstraites.
L .
-
- Interconnexion de systèmes
Recommandation X.509 du CCITT (1988), Technologie de Z’information
ouverts - L’annuaire: Cadre d’authentification.
ISOKEI 9594-8: 1990, Technologie de Z’information - Interconnexion de systèmes ouverts - L’annuaire -
Partie 8: Cadre général d’authentifîcation.
-
Recommandation X.800 du CCITT (1991), Architecture de sécurité pour Z’interconnexion en systèmes
ouverts d’applications du CCITT.
- Interconnexion de systèmes ouverts - Modèle
ISO 7498-2: 1989, Systèmes de traitement de Z’information
de référence de base - Partie 2: Architecture de sécurité.
1) À publier.
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
23 . Références additionnelles
a-
ISOKEI 8208:1990, Technologie de l’information - Communication de données - Protocole X 2.5 de
.
couche paquets pour terminal de données.
-
ISO 8648: 1988, Systèmes de traitement de l’information - Communication de données - Organisation
interne de la couche réseau.
-
ISOKEI 9834- 1: 1993, Technologie de l’information - Interconnexion de systèmes ouverts - Procédures
Partie 1: Procédures générales.
pour des organismes d’enregistrement particuliers -
-
Interconnexion de systèmes ouverts - Procédures
ISOKEI 9834-3: 1990, Technologie de l’information -
pour des organismes d’enregistrement particuliers - Partie 3: Enregistrement des identificateurs d’objets
pour utilisation conjointement par I’ISO et le CCITT.
-
ISOKEI 9979: 199 1, Technologie de 1 ‘information - Techniques cryptographiques - Procédures pour
l’enregistrement des algorithmes cryptographiques.
-
Recommandation X.25 du CCITT (1993), Inteqace entre équipement terminal de données et équipement
de terminaison du circuit de données pour terminaux fonctionnant en mode paquet et raccordés par
circuit spécialisé à des réseaux publics pour données.
3 Définitions
31 .
Définitions du modèle de référence
La orésente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.200 du CCITT I
ISÔ 7498:
système d’extrémité;
a>
entité de réseau;
W
couche réseau;
C>
protocole de réseau;
unité de données de protocole de réseau;
e>
relais de réseau;
f-3
service de réseau;
s)
point d’accès au service de réseau;
W
adresse de point d’accès au service de réseau;
.
unité de données de service de réseau;
J)
unité de données de protocole;
k)
routage;
1)
service;
m>
unité de données de service.
n>
32 . Définitions de l’architecture de sécurité
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.800 du CCITT I
ISO 7498-2:
contrôle d’accès;
a>
b) confidentialité;
intégrité en mode connexion sans reprise;
C>
d) confidentialité des données en mode sans connexion;
intégrité en mode sans connexion;
e>
authentification de l’origine des données;
f)
g) décodage;
Rec. UIT-T X.273 (1994 F) 3
ISOKEI 11577 : 1995 (F)
h) signature numérique;
codage;
.
authentification de l’entité homologue;
J)
k) étiquette de sécurité;
1) service de sécurité;
confidentialité du flux de données.
m)
33 . Définitions des conventions de service
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.210 du CCITT I
ISO TR 8509:
a) fournisseur de service;
b) utilisateur de service.
34 . Définitions du service de réseau
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.213 du CCITT I
ISO 8348:
-
au
point de rattachement sous-réseau.
35 . Définitions de l’organisation interne de la couche réseau
La présente Recommandation I Norme internationale utilise les termes suivants définis dans ISO 8648:
système intermédiaire;
a)
b) système relais;
sous-réseau;
C>
d) protocole d’accès au sous-réseau;
e) protocole de convergence dépendant du sous-réseau;
f) protocole de convergence indépendant du sous-réseau.
36 . Définitions du protocole de réseau en mode sans connexion
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. UIT-T X.233 I
ISO 8473:
a) PDU initiale;
b) décision locale;
réassemblage;
C>
d) segment.
37 . Définitions du modèle de sécurité de couche supérieure
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. UIT-T X.803 I
ISO/CEI 10745:
a) politique d’interaction sûre;
b) relation de sécurité.
38 . Définitions des tests de conformité
La présente Recommandation I Norme internationale utilise les termes suivants définis dans la Rec. X.290 du CCITT I
ISOKEI 9646- 1:
a) formulaire PICS;
déclaration de conformité d’une instance de protocole;
b)
revue de conformite statique.
C>
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
39 . Définitions additionnelles
Les définitions suivantes s’appliquent pour les besoins de la présente Recommandation I Norme internationale:
.
3.9.1 SA-ID bloqué: SA-ID non disponible pour assignation à une association de sécurité en raison de la nécessité
d’empêcher sa réutilisation.
3.9.2 paire de clés: Paire de valeurs de clé liées (clé publique) ou identiques (clé secrète) pour utilisation entre deux
correspondants particuliers.
information de commande de sécurité: Information de commande de protocole (PCI) échangée par un
3.9.3
protocole de sécurité afin d’établir ou de maintenir une association de sécurité.
3.9.4 attributs SA: Ensemble d’informations requises pour commander la sécurité des communications entre une
entité’ et son ou ses homologue(s) distante(s).
association de sécurité: Relation de sécurité entre des entités de couche inférieure communicantes et pour
3.9.5
laquelle il existe des attributs SA correspondants.
intégrité d’unité de données: Forme d’intégrité de connexion dans laquelle l’intégrité de chaque SDU est
3.9.6
protégée mais où les erreurs dans la séquence des SDU ne sont pas detectées.
3.9.7 dans la bande: Transmission effectuée par des mécanismes de protocole utilisant la SA PDU définie dans la
présente Recommandation de I’UIT-T I Norme internationale.
hors bande: Transmission effectuée par des moyens autres que l’utilisation de la SA PDU.
3.9.8
3.9.9 règles de sécurité: Informations locales qui, compte tenu des services de sécurité sélectionnés, spécifient les
mécanismes de sécurité à utiliser, y compris tous les paramètres nécessaires pour le fonctionnement des mécanismes.
NOTE - Ces informations peuvent faire partie des règles d’interaction de sécurité définies dans la Rec. X.803 du CCITT 1
ISO 10745.
3.9.10 étiquette: Voir «étiquette de sécurité» (Rec. X.800 du CCITT I ISO 7498-2).
4 Abréviations
41 . Unités de données
NPDU Unité de données de protocole de réseau (network protocol data unit)
NSDU Unité de données de service de réseau (network service data unit)
PDU Unité de données de protocole (protocol data unit)
SDU Unité de données de service (service data unit)
42 . Champs d’unité de données de protocole
LI Indicateur de longueur (length indicator)
43 . Paramètres
Qualité de service (quality of service)
QOS
44 . Divers
ASSR Ensemble mutuellement convenu de règles de sécurité (agreed set of security rules)
CL Mode sans connexion (connectionless mode)
Protocole de réseau en mode sans connexion (connectionless mode network protocol)
CLNP
Service de réseau en mode sans connexion (connectionless mode network service)
CLNS
CO Mode connexion (connection mode)
CSC PDU PDU de commande de sécurité de connexion (connection security control PDU)
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
Unité de données (data unit)
DU
Echange de clés exponentielles (exponential key exchange) (voir 1’Annexe H)
EKE
ES Système d’extrémité (end system)
ICV Valeur de contrôle d’intégrité (integrity check value)
IS Système intermédiaire (intermediate system)
ISN Numéro de séquence d’intégrité (integrity sequence number)
KEK Clé de codage de clés (key enciphering key)
NLSP Protocole de sécurité de couche réseau (network layer security protocol)
, NLSP-CO NLSP en mode connexion (NLSP for connection mode)
NLSP en mode sans connexion (NLSP for connectionless mode)
NLSP-CL
NLSPE Entité de NLSP (NLSP entity)
NS Service de réseau (network service)
Point d’accès au service de réseau (network service access point)
NSAP
PC1 Information de commande de protocole (protocol control information)
Unité de données de protocole (protocol data unit)
PDU
SA Association de sécurité (security association)
Identificateur d’association de sécurité (security association identifier)
SA-ID
SA-P Protocole d’association de sécurité (security association protocol)
SA PDU PDU d’association de sécurité (security association PDU)
SC1 Information de commande de sécurité (security control information)
SDT-PDU PDU de transfert de données sûres (secure data transfer PDU)
SN Sous-réseau (subnetwork)
SNAcP Protocole d’accès au sous-réseau (subnetwork access protocol)
SNICP Protocole de convergence indépendant du sous-réseau (subnetwork independent convergence
protocol)
SNPA Point de rattachement au sous-réseau (subnetwork point of attachment)
UN Réseau de base (underlying network)
Vue d’ensemble du protocole
51 . Introduction
Il existe deux modes de mise en œuvre du protocole NLSP qui sont:
a) le NLSP-CL - Utilisé pour assurer un service de réseau sûr en mode sans connexion;
b) le NI-SP-CO - Utilisé pour assurer un service de réseau sûr en mode connexion.
Les deux modes de protocole NLSP fonctionnent comme une sous-couche de la couche réseau. Le service fourni à
l’entité située au-dessus est appelé service de NLSP et le service censé être fourni au protocole NLSP est appelé service
de réseau de base (UN). Les préfixes UN et NLSP sont ajoutés aux primitives et aux paramètres pour distinguer
clairement le service désigné. Les services UN et NLSP sont des «interfaces notionnelles», c’est-a-dire qu’ils sont décrits
comme s’il s’agissait de services de couche mais résidaient potentiellement en totalité dans la couche réseau, selon
l’emplacement occupé par la sous-couche de protocole NLSP (voir YAnnexe E).
Les deux modes de protocole NLSP peuvent être mis en œuvre dans des systèmes d’extrémité et dans des systèmes
intermédiaires. Ils permettent tous deux de protéger, à titre facultatif, l’adresse NLSP d’origine et de destination ainsi que
d’autres paramètres NLSP-CONNECT (connexion de NLSP). Le protocole NLSP-CO peut être mis en œuvre à un
emplacement quelconque de la couche réseau. Le protocole NLSP-CL peut être mis en œuvre a un emplacement
quelconque de la couche réseau au-dessus du protocole de convergence dépendant du sous-réseau (voir ISO 8648).
Rec. UIT-T X.273 (1994 F)
ISOKEI 11577 : 1995 (F)
Le protocole est conçu de telle sorte qu’il puisse être optimisé pour répondre à un ensemble de conditions lorsque la
préoccupation principale est d’assurer une haute sécurité dans des environnements où il s’agit d’obtenir le meilleur
rendement possible des communications. Une option «no-header» (absence d’en-tête) dans laquelle l’incidence sur le
rendement des communications est minimale bien que, éventuellement, avec une sécurité réduite, est notamment offerte
dans le protocole NLSP-CO.
Le protocole NLSP est fondé sur le concept d’association de sécurité (SA) qui peut exister en dehors d’une primitive
UNITDATA (unité de données) en mode sans connexion ou d’une connexion. Un ensemble d’attributs définissant des
paramètres pour la sécurité (par exemple, algorithme, clés, etc.) est spécifié pour l’association SA.
Le protocole assure le même mode de service (CO ou CL) à ses limites supérieure et inférieure.
Le protocole permet d’utiliser un large éventail de mécanismes de sécurité particuliers (normalisés et non normalisés).
Les utilisateurs et les réalisateurs doivent choisir, pour utilisation avec ce protocole, les mécanismes de sécurité
appropriés pour assurer leur service de sécurité et le niveau de protection nécessaire. Les articles 9 à 12 et 1’Annexe C
définissent le mode de mise en œuvre d’un ensemble de mécanismes particuliers pour tous les services de sécurité
nécessaires au protocole NLSP.
La protection en matière de sécurité que le NLSP tente d’assurer découle des conditions de service de sécurité établies
par l’autorité responsable du domaine de sécurité.
NOTE - L’utilisation du paramètre QOS de protection du service NLSP est un problème d’ordre local qui sort du cadre de
la présente Recommandation de WIT-T I Norme internationale.
52 . Vue d’ensemble des services assurés
Le protocole NLSP assure les services de sécurité définis dans la Rec. X.800 du CCITT I ISO 7498-2 comme étant
appropriés à la couche réseau ainsi que les services de couche de réseau OS1 définis dans la Rec. X.213 du CCITT I
ISO 8348 et ISO 8348/ADl.
Le protocole NLSP-CL permet d’assurer les services de sécurité suivants s’ils sont sélectionnés:
authentification de l’origine des données;
a>
contrôle d’accès;
W
confidentialité des données
en mode sans CO nnexion. Cette protection inclut, à titre facultatif, tous les
C>
paramètres de service NLSP selon les services de sécurité sélectionnés;
d) confidentialité du flux de trafic;
intégrité en mode sans connexion. Cette protection inclut, à titre facultatif, tous les paramètres de service
e)
NLSP selon les services de sécurité sélectionnés.
Le protocole NLSP-CO permet d’assurer les services de sécurité suivants s’ils sont sélectionnés:
authentification de l’entité homologue;
a>
b) contrôle d’accès;
confidentialité des données en mode connexion. Cette protection incl ut, à titre facultatif, tous les
C>
paramètres de connexion NLSP selon les services de sécuri .té sélectionnés;
d) confidentialité du flux de trafic;
intégrité en mode connexion sans reprise. Cette protection inclut, a titre facultatif, tous les paramètres de
e>
connexion NLSP selon les services de sécurité sélectionnés. Elle inclut également, à titre facultatif,
l’intégrité d’une séquence d’unités SDU.
53 . Vue d’ensemble des services implicites
Les services implicites situés au-dessous du protocole NLSP sont appelés services de réseau de base (UN). Les services
de base assurés implicitement par le protocole NLSP-CL utilisent les mêmes primitives que celles définies dans le
service de réseau en mode sans connexion (Rec. X.213 du CCITT I ISO 8348/ADl).
Pour le protocole NLSP-CO, l’interface UN est modélisée en deux parties:
un service utilisant les mêmes primitives que celles de la Rec. X.213 du CCITT I ISO 8348 avec, en outre,
a>
un paramètre appelé paramètre d’authentification UN;
b) la mise en correspondance de ce service avec le service de réseau normalisé ou directement avec la
Rec. X.25 du CCITT I ISO 8208.
Rec. UIT-T X.273 (1994 F) 7
ISOKEI 11577 : 1995 (F)
L’adresse de réseau acheminée dans les primitives NLSP est appelée adresse NLSP. Ce paramètre de service identifie
l’entité d’utilisateur NLSP qui peut être ou non une entité de transport selon que d’autres protocoles de couche réseau sont
utilisés au-dessus du protocole NLSP ou que l’entité NLSP (NLSPE) est située dans un système d’extrémité (ES) ou un
système intermédiaire (1s). L’adresse de réseau transmise au réseau de base est appelée adresse UN. Ce paramètre UN
équivaut a l’adresse SNPA si, et seulement si, aucun protocole n’est mis en œuvre entre l’entité NLSP et l’entité d’accès
au sous-réseau.
54 .
Associations de sécurité et règles de sécurité
5.4.1
Associations de sécurité
La mise en œuvre du protocole NLSP est commandée par un ensemble d’informations de gestion de sécurité (par
exemple, informations de sélection de services de sécurité, identificateur d’algorithme de sécurité, clés cryptographiques)
appelées attributs d’association de sécurité (attributs SA). L’ensemble d’attributs d’association de sécurité nécessaires
pour gérer la fourniture de services de sécurité entre les entités communicantes est appelé association de sécurité.
Les associations de sécurité sont décrites d’une manière plus détaillée dans la Rec. UIT-T X.802 I ISOKEI TR 13594
(modèle de sécurité des couches inférieures).
Les attributs SA nécessaires pour les deux protocoles NLSP-CL et NLSP-CO sont définis au 6.2. Les attributs SA
nécessaires pour le protocole NLSP-CL sont définis au 7.4. Les attributs SA nécessaires pour le protocole NLSP-CO
sont définis au 8.4. D’autres attributs spécifiques des mécanismes sont définis aux 10.2, 11.2 et 12.2.
Pour protéger une instance de communication (une SDU en mode sans connexion ou une connexion), on utilise une
association SA appropri
...
