INTERNATIONAL ISO
STANDARD 3740
Third edition
2019-02
Acoustics — Determination of
sound power levels of noise sources
— Guidelines for the use of basic
standards
Acoustique — Détermination des niveaux de puissance acoustique
émis par les sources de bruit — Lignes directrices pour l'utilisation
des normes de base
Reference number
ISO 3740:2019(E)
©
ISO 2019
---------------------- Page: 1 ----------------------
ISO 3740:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3740:2019(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Sound power level . 7
4.1 Basic information . 7
4.2 Reasons for the determination of sound power levels . 7
4.3 Basic procedures for determining sound power levels . 7
4.4 Quality of determined sound power levels . 8
4.5 Noise emission declaration . 8
5 Selection of the most appropriate method in the set of standards . 9
5.1 Methods and quantities to be measured and determined. 9
5.2 Considerations affecting the selection of a measurement method . 9
5.3 Test environment .17
5.4 Selection of basic standards appropriate for measurements in laboratory rooms
and special test rooms .17
5.4.1 General.17
5.4.2 Acoustical requirements on the sound field in laboratories and special
test rooms .17
5.4.3 Background noise limitation .17
5.5 Selection of basic standards appropriate for in-situ measurements .18
5.5.1 General.18
5.5.2 Hemi-anechoic sound field check .19
5.6 Determination of high-frequency sound power levels .20
Annex A (informative) Basic International Standards specifying methods for determining
sound power levels of machines, equipment and products — Main facts and
requirements.21
Annex B (informative) Acoustical test environments .23
Annex C (informative) Measurement uncertainty .25
Annex D (informative) Case studies .28
Bibliography .34
© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3740:2019(E)

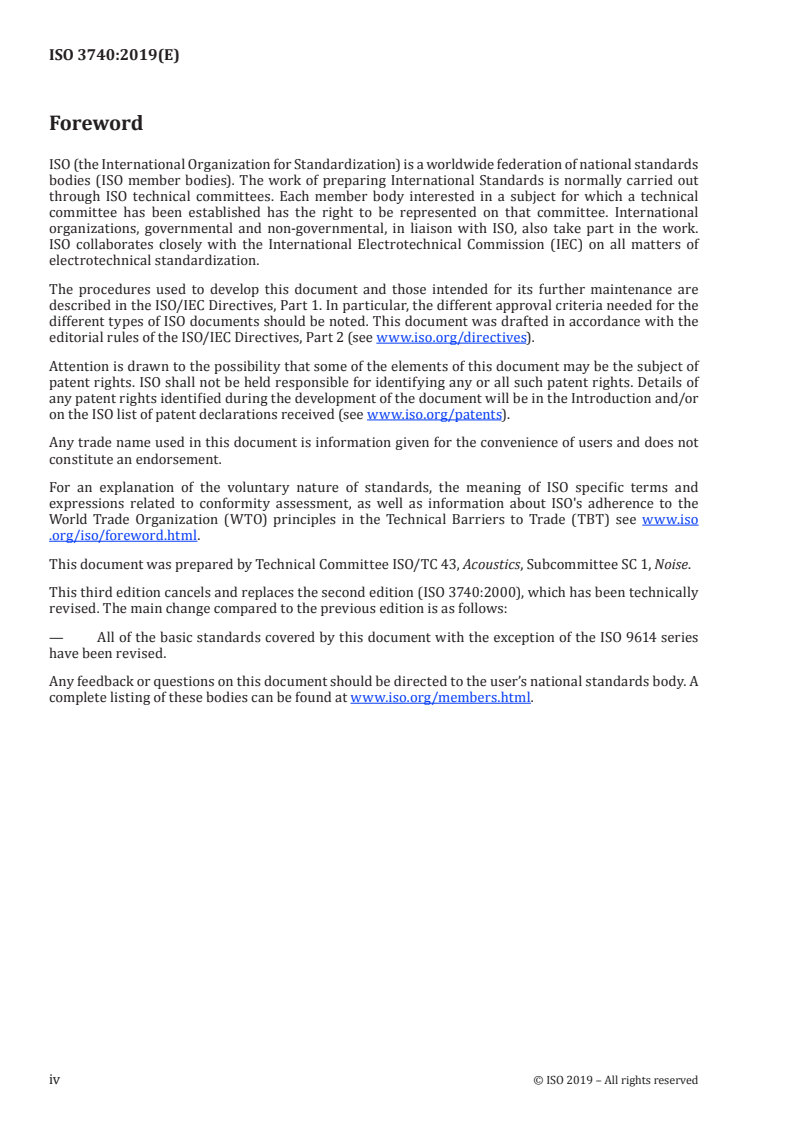

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 1, Noise.
This third edition cancels and replaces the second edition (ISO 3740:2000), which has been technically
revised. The main change compared to the previous edition is as follows:
— All of the basic standards covered by this document with the exception of the ISO 9614 series
have been revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 3740:2019(E)
Introduction
For many users of machinery, equipment and products, the control of noise is a major issue which
requires effective exchange of acoustical information. In this context, the main flow of information goes
from the manufacturer to the purchaser, installer or user of the machines and products to describe the
generated sound. In particular, information on source airborne noise emission is desired. Therefore,
the sound power level, as the major parameter characterising airborne noise emission of sound sources,
needs to be determined by measurement.
However, such measurements are only useful if the conditions under which they are carried out are
specified; they yield defined acoustical quantities, and they are taken with standardized instruments.
Sound power levels are used for
— declaration of the noise emitted under defined conditions,
— verification of declared values,
— comparison of the noise emitted by machinery of various types and sizes,
— comparison with limits specified in a purchasing contract or a regulation,
— engineering work to control the noise emission of machinery,
— prediction of noise exposure of workers in indoor or outdoor work shops,
— prediction of noise in the environment.
International Standards describing basic methods for determining sound power level are
— ISO 3741 to ISO 3747 (sound power level determination using sound pressure level measurements),
— ISO 9614-1 to ISO 9614-3 (sound power level determination using sound intensity measurements),
— ISO/TS 7849-1 and ISO/TS 7849-2 (sound power level determination using vibration measurements).
These standards specify different methods for determination of sound power level and the achievable
accuracy, characterized by the standard deviation of reproducibility of the method. Operating and
mounting conditions, and the uncertainty associated with these conditions, are dealt with only in a
very general manner. Specific and detailed requirements on the machinery or equipment under test
are given in noise test codes prepared by machinery specific standards committees. They not only
provide the necessary detailed information on the operating, installation and mounting conditions but
also identify basic measurement standards that can be used and how a noise emission declaration and
verification is made.
The standards mentioned above differ in their range of applications and their requirements with regard
to the test environment. In practice, procedures that do not require special laboratory environments and
additionally meet class 2 accuracy are particularly advantageous, especially to meet legal requirements.
These include the procedures in standards ISO 3744, ISO 3747 and methods in ISO 9614-2.
To help technical committees in drafting noise test codes or to assist manufacturers of machines and
equipment in determining the sound power level if a noise test code is not currently available, ISO 3740
introduces the set of twelve International Standards describing various methods for determining sound
power levels of machinery, equipment and products taking into account the broad variety of practical
situations for the sources under test (types of machinery, equipment and products), test environments,
measurement instruments and the accuracy desired.
Some machinery, equipment and products emit high-frequency noise, which can be broad-band noise,
narrow-band noise or discrete tones. ISO 9295 specifies four methods for the determination of sound
power levels emitted by machinery, equipment and products in the frequency range covered by the
16 kHz octave band. In 5.6, ISO 9295 is briefly described.
© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 3740:2019(E)
More detailed definitions than those specified in this document can be found in ISO 3741, ISO 3743-1,
ISO 3743-2, ISO 3744, ISO 3745, ISO 3746 and ISO 3747, in ISO 9614-1 to ISO 9614-3, ISO/TS 7849-1, ISO/
TS 7849-2, and in noise test codes for specific types of machinery, equipment and products.
vi © ISO 2019 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 3740:2019(E)
Acoustics — Determination of sound power levels of noise
sources — Guidelines for the use of basic standards
1 Scope
This document gives guidance for the use of a set of twelve basic International Standards (see Tables 1,
2 and 3) describing various methods for determining sound power levels from all types of machinery,
equipment and products. It provides guidance on the selection of one or more of these standards,
appropriate to any particular type of sound source, measurement environment and desired accuracy.
The guidance given applies to airborne sound. It is for use in the preparation of noise test codes (see
ISO 12001) and also in noise emission testing where no specific noise test code exists. Such standardized
noise test codes can recommend the application of particular basic International Standard(s) and give
detailed requirements on mounting and operating conditions for a particular family to which the
machine under test belongs, in accordance with general principles given in the basic standards.
This document is not intended to replace any of the details of, or add any additional requirements to,
the individual test methods in the basic International Standards referenced.
NOTE 1 Two quantities which complement each other can be used to describe the noise emission of machinery,
equipment and products. One is the emission sound pressure level at a specified position and the other is the
sound power level. The International Standards which describe the basic methods for determining emission
sound pressure levels at work stations and at other specified positions are ISO 11200 to ISO 11205 (References
[20] to [25]).
NOTE 2 The sound energy level mentioned in ISO 3741 to ISO 3747 is not addressed in this document as it is
not mentioned in any legal requirement. Its application is limited to very special cases of a single burst of sound
energy or transient sound defined in ISO 12001.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
emission
airborne sound radiated by a well-defined noise source (e.g. the machine under test) under
specified operating and mounting conditions
Note 1 to entry: Emission values may be incorporated into a product noise declaration, product label and/or
product specification. The basic noise emission quantities are the sound power level of the source itself and the
emission sound pressure levels at the work station and/or at other specified positions (if any) in the vicinity of
the source.
[SOURCE: ISO 12001:1996, 3.3, modified — Note 1 to entry "product noise declaration" added.]
© ISO 2019 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 3740:2019(E)
3.2
sound power
P
through a surface, product of the sound pressure, p, and the component of the particle velocity, u , at a
n
point on the surface in the direction normal to the surface, integrated over that surface
Note 1 to entry: Sound power is expressed in watts.
Note 2 to entry: The quantity relates to the rate at which airborne sound energy is radiated by a source.
[SOURCE: ISO 80000-8:2007, 8-16, modified — Notes 1 and 2 to entry added.]
3.3
sound power level
L
W
ten times the logarithm to the base 10 of the ratio of the sound power, P (3.2), of a source to a reference
value, P , expressed in decibels
0
P
L =10lg dB
W
P
0
where the reference value, P , is 1 pW
0
Note 1 to entry: If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are
applied, this is indicated by appropriate subscripts; e.g. L denotes the A-weighted sound power level.
WA
Note 2 to entry: This definition is technically in accordance with ISO 80000-8:2007, 8-23.
Note 3 to entry: lg ( ) = lg ( ) in all relevant parts of the standard.
10
[SOURCE: ISO/TR 25417:2007, 2.9, modified — Note 3 to entry added.]
3.4
structure vibration generated sound
airborne sound caused by structural vibration in the audible frequency range
Note 1 to entry: In the ISO/TS 7849 series, structure vibration generated sound is determined either from the
vibratory velocity or from the vibratory acceleration of the surface of the solid structure.
[SOURCE: ISO/TS 7849-1:2009, 3.1, modified — Expression "In the ISO/TS 7849 series" used for
clarification instead of "For the purpose of this part of ISO/TS 7849".]
3.5
sound pressure level
L
p
ten times the logarithm to the base 10 of the ratio of the square of the sound pressure, p, to the square
of a reference value, p , expressed in decibels
0
2
p
L =10lg dB
p
2
p
0
where the reference value, p , is 20 μPa
0
[SOURCE: ISO/TR 25417:2007, 2.2, modified — Notes 1 and 2 deleted.]
2 © ISO 2019 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 3740:2019(E)
3.6
time-averaged sound pressure level
L
p,T
ten times the logarithm to the base 10 of the ratio of the time average of the square of the sound
pressure, p, during a stated time interval of duration, T (starting at t and ending at t ), to the square of
1 2
a reference value, p , expressed in decibels
0
t
1
2
2
pt dt
()
∫
t
T
1
L =10lg dB
pT,
2
p
0
where the reference value, p , is 20 μPa
0
Note 1 to entry: In general, the subscript “T” is omitted since time-averaged sound pressure levels are necessarily
determined over a certain measurement time interval.
Note 2 to entry: Time-averaged sound pressure levels are often A-weighted, in which case they are denoted by
L , which is usually abbreviated to L .
pA,T pA
Note 3 to entry: Adapted from ISO/TR 25417:2007, 2.3.
[SOURCE: ISO 3744:2010, 3.3]
3.7
single event time-integrated sound pressure level
L
E
ten times the logarithm to the base 10 of the ratio of the integral of the square of the sound pressure,
p, of an isolated single sound event (burst of sound or transient sound) over a stated time interval T
(starting at t and ending at t ), to a reference value, E , expressed in decibels
1 2 0
t
2
2
pt dt
()
∫
t
1
L =10lg dB
E
E
0
2 −10 2
where the reference value, E , is (20 μPa) s = 4 × 10 Pa s
0
Note 1 to entry: This quantity can be obtained by
T
L +10lg dB
pT,
T
0
where T = 1 s.
0
Note 2 to entry: When used to measure sound immission, this quantity is usually called “sound exposure level”
(see ISO/TR 25417:2007).
[SOURCE: ISO 3744:2010, 3.4]
3.8
sound intensity
I
Ip=⋅u
where
© ISO 2019 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO 3740:2019(E)
p is the sound pressure, in Pa;
u is the sound particle velocity, in m/s.
Note 1 to entry: u and I are vectorial quantities.
3.9
vibratory velocity
v
root-mean square (RMS) value of the component of the velocity of a vibrating surface in the direction
normal to the surface
Note 1 to entry: In ISO/TS 7849-1, the vibratory velocity is applied with an A-weighting, denoted v .
A
[SOURCE: ISO 7849-1:2009, 3.3, modified — Former Note 1 to entry deleted, expression "In ISO/
TS 7849-1" used for clarification instead of "In this part of ISO/TS 7849" in former Note 2, now Note 1.]
3.10
vibratory velocity level
L
v
ten times the logarithm to the base 10 of the ratio of the square of the RMS value of the vibratory
velocity, v, to the square of a reference value, v , expressed in decibels:
0
2
v
L =10lg dB
v
2
v
0
where
v is the RMS value of the vibratory velocity, in metres per second;
–8
v is the reference value for the velocity and is equal to 5 × 10 m/s.
0
Note 1 to entry: For airborne and structure vibration generated sound, the reference value, v = 50 nm/s has the
0
−5 −12
property that it leads, together with p = 2 × 10 Pa, to the reference value of the intensity level I = 1 × 10 W/
0 0
2
m and to a characteristic impedance of air of p /v = 400 Pa·s/m.
0 0
Note 2 to entry: In ISO/TS 7849-1, the vibratory velocity level is applied as A-weighted vibratory velocity level,
2 2
L , by substituting v for the A-weighted RMS v in ISO/TS 7849-1:2009, Formula (6).
vA A
−9
Note 3 to entry: In ISO 1683, two reference values for the velocity level are mentioned: v = 10 m/s and
0
−8
5 × 10 m/s. The latter is intended for cases of airborne and structure vibration generated sound and is therefore
−9
used in ISO/TS 7849-1 and ISO/TS 7849-2. A choice of v = 10 m/s results in a vibratory velocity level which is
0
−9
34 dB higher than the level used in both parts of ISO/TS 7849. Therefore, if v = 10 m/s is used, subtract 34 dB
0
from the right-hand sides of the first formula in 3.10.
3.11
radiation factor
ε
factor expressing the efficiency of airborne sound power (3.2) radiation from the vibrating surface
Note 1 to entry: See ISO/TS 7849-1:2009, 4.4.1 to 4.4.4.
3.12
background noise
noise from all sources other than the noise source under test
Note 1 to entry: Background noise includes contributions from airborne sound, noise from structure-borne
vibration, and electrical noise in the instrumentation.
[SOURCE: ISO 3744:2010, 3.15]
4 © ISO 2019 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 3740:2019(E)
3.13
background noise level
sound pressure level (3.5) measured when the source under test is not operating
Note 1 to entry: It is expressed in decibels.
3.14
extraneous vibratory velocity level
vibratory velocity level (3.10) caused by all sources other than the source under test
Note 1 to entry: Extraneous vibratory velocity levels originate, for example, from coupled assemblies.
[SOURCE: ISO/TS 7849-1:2009, 3.9]
3.15
background noise correction
K
1
correction applied to the mean (energy average) of the time-averaged sound pressure levels (3.6) over
all the microphone positions on the measurement surface, to account for the influence of background
noise (3.12)
Note 1 to entry: Background noise correction is expressed in decibels.
Note 2 to entry: The background noise correction is frequency dependent; the correction of a frequency band is
denoted K , where f denotes the relevant center frequency, and that in the case of A-weighting is denoted K .
1f 1A
[SOURCE: ISO 3744:2010, 3.16]
3.16
environmental correction
K
2
correction applied to the mean (energy average) of the time-averaged sound pressure levels (3.6) over
all microphone positions on the measurement surface, to account for the influence of reflected or
absorbed sound
Note 1 to entry: Environmental correction is expressed in decibels.
Note 2 to entry: The environmental correction is frequency dependent; the correction in the case of a frequency
band is denoted K , where f denotes the relevant mid-band frequency, and that in the case of A-weighting is
2f
denoted K .
2A
Note 3 to entry: In general, the environmental correction depends on the area of the measurement surface and
usually K increases with S.
2
[SOURCE: ISO 3744:2010, 3.17]
3.17
systematic deviation
Δ
sy
deviation to account for a systematic difference between sound power levels (3.3) obtained using basic
standards based on different physical rules
Note 1 to entry: Δ is not covered in the basic standards. See 4.4 and Annex C.
sy
Note 2 to entry: Δ describes specifically the systematic deviation between the sound power level yielded
sy,pI
by the intensity method, L , compared with the result from free field sound pressure measurements, L :
W,I W,p
Δ = L – L ; otherwise Δ is also designated as near field error.
sy,pI W,p W,I sy,pI
Note 3 to entry: Systematic deviations can also appear when environmental correction, K , is determined
2
according to different procedures from the basic standards.
© ISO 2019 – All rights reserved 5
---------------------- Page: 11 ----------------------
ISO 3740:2019(E)
3.18
background noise index
ΔL
p
index denoting the difference, in decibels, between the sound pressure levels (3.5) from the noise source
under test in operation and the sound pressure levels of the background noise (3.12), both measured
using an array of microphone positions over the measurement surface
3.19
dynamic capability index
L
d
index given by
LK=−δ
d pI
0
where
is the pressure-residual intensity index, in decibels;
δ
pI
0
K is the bias error, in decibels.
Note 1 to entry: The dynamic capability index is expressed in decibels.
Note 2 to entry: The dynamic capability index describes the quality of the intensity measurement system to
suppress unwanted background noise. It is used to check the attainment of the desired accuracy level, where K is
selected to be 10 dB for grade 1 and 2 measurements and 7 dB for grade 3 measurements.
3.20
standard deviation of reproducibility of the method
σ
R0
uncertainty associated with a sound power (3.2) measurement method excluding the uncertainty due to
the instability of the sound power of the source under test
Note 1 to entry: σ is determined from round robin tests on an extreme stable source. It does not include
R0
uncertainty components like σ and Δ and consequently does not represent the total uncertainty.
omc sy
3.21
standard deviation due to operating and mounting conditions of the sound source
σ
omc
uncertainty associated with the instability of the operating and mounting conditions for the particular
source under test
3.22
total standard deviation
σ
tot
square root of the sum of the squares of the standard deviation of reproducibility of the method (3.20)
and the standard deviation due to operating and mounting conditions (3.21)
22
σσ=+σ
totoR0 mc
3.23
accuracy grade
grade characterising three different classes of uncertainty in determining sound power levels (3.3)
based on the standard deviations of reproducibility of the method, σ (3.20)
R0
Note 1 to entry: The grade classification provides an indication of the required measurement effort.
Note 2 to entry: It is described by typical upper bound values.
Note 3 to entry: σ does not include uncertainty components like σ and Δ and consequently does not
R0 omc sy
represent the total uncertainty.
6 © ISO 2019 – All rights reserved
---------------------- Page: 12 ----------------------
ISO 3740:2019(E)
3.24
expanded measurement uncertainty
U
characteristic value identifying a range around the measurement result or calculation within which an
estimate of values is expected to lie
4 Sound power level
4.1 Basic information
The sound power level characterizes the mean airborne acoustic energy flow from the source into
the environment for a given mounting and operating condition and represents an intrinsic acoustic
characteristic of the source that is independent of the environment in which it is installed. It is often
denoted as an A-weighted sound power level, L , in dB.
WA
4.2 Reasons for the determination of sound power levels
Example situations where the A-weighted sound power level of a machine, equipment and product can
be of interest are:
— manufacturer noise emission declarations in the instructions and the sales literature according to
regulations for machinery safety;
— customer need for input to sound exposure prediction models which can support legal requirements
for carrying out a noise exposure risk assessment;
— customer need for comparison with the state of the art of noise emission, for comparing the data of
competing machinery, equipment and products to support the “Buy Quiet” objective;
— checking the noise emission level of machinery, equipment and products in specifications regardless
of the environment in which they operate.
4.3 Basic procedures for determining sound power levels
Sound pressure, sound intensity and vibratory velocity level measurements form the basis of different
procedures to determine sound power level. These procedures include
— evaluation of the spatial mean-squared sound pressure built up in highly reflective environments
(ISO 3741, ISO 3743-1, ISO 3743-2);
— comparison of the sound pressure levels in octave frequency bands of a noise source under test with
those of a calibrated reference sound source (ISO 3747);
— evaluation of the flow of sound energy by a direct measurement of the sound intensity (ISO 9614-1,
ISO 9614-
...
NORME ISO
INTERNATIONALE 3740
Troisième édition
2019-02
Acoustique — Détermination des
niveaux de puissance acoustique émis
par les sources de bruit — Lignes
directrices pour l'utilisation des
normes de base
Acoustics — Determination of sound power levels of noise sources —
Guidelines for the use of basic standards
Numéro de référence
ISO 3740:2019(F)
©
ISO 2019
---------------------- Page: 1 ----------------------
ISO 3740:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3740:2019(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Niveau de puissance acoustique . 7
4.1 Informations de base . 7
4.2 Raisons de déterminer des niveaux de puissance acoustique . 7
4.3 Modes opératoires de base pour la détermination des niveaux de puissance acoustique . 8
4.4 Qualité des niveaux de puissance acoustique déterminés . 8
4.5 Déclaration d’émission sonore . 9
5 Sélection de la méthode la plus appropriée dans le jeu de normes .9
5.1 Méthodes et grandeurs à mesurer et à déterminer . 9
5.2 Considérations influant sur le choix d’une méthode de mesure .10
5.3 Environnement d’essai . .19
5.4 Choix des normes de base convenant aux mesurages en salles de laboratoire et
salles d’essai spéciales .19
5.4.1 Généralités .19
5.4.2 Exigences acoustiques relatives au champ acoustique en laboratoire et en
salles d’essai spéciales .19
5.4.3 Limite du bruit de fond . .20
5.5 Choix des normes de base convenant aux mesurages in situ .20
5.5.1 Généralités .20
5.5.2 Contrôle du champ acoustique semi-anéchoïque .22
5.6 Détermination des niveaux de puissance acoustique à haute fréquence .22
Annexe A (informative) Normes internationales de base spécifiant des méthodes
de détermination des niveaux de puissance acoustique des machines, des
équipements et des produits — Faits et exigences principaux .23
Annexe B (informative) Environnements d’essai acoustiques .25
Annexe C (informative) Incertitude de mesure .27
Annexe D (informative) Études de cas .30
Bibliographie .36
© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3740:2019(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 1, Bruit.
Cette troisième édition annule et remplace la deuxième édition (ISO 3740:2000), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— Toutes les normes de base couvertes par le présent document, à l’exception de la série ISO 9614, ont
fait l’objet de révisions.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 3740:2019(F)
Introduction
Pour beaucoup d’utilisateurs de machines, d’équipements et de produits, la maîtrise du bruit représente
un enjeu de premier plan qui nécessite l’échange effectif d’informations acoustiques. Dans ce contexte,
le principal flux d’informations émane du fabricant à destination de l’acheteur, de l’installateur ou de
l’utilisateur des machines et des produits afin de décrire le son engendré. On souhaite notamment
disposer d’informations sur l’émission sonore aérienne des sources. Par conséquent, le niveau de
puissance acoustique, paramètre principal de caractérisation des émissions aériennes de sources
sonores, doit être déterminé par des mesurages.
Cependant, de tels mesurages ne sont utiles que: si les conditions dans lesquelles ils sont réalisés sont
spécifiées; s’ils permettent d’obtenir des grandeurs acoustiques définies; s’ils sont obtenus au moyen
d’instruments normalisés.
Les niveaux de puissance acoustique sont utilisés pour:
— la déclaration du bruit émis dans des conditions définies;
— la vérification des valeurs déclarées;
— la comparaison du bruit émis par des machines de différents types et de différentes tailles;
— la comparaison avec les limites spécifiées dans un contrat d’achat ou un règlement;
— les travaux d’ingénierie visant à contrôler l’émission sonore d’une machine;
— la prévision de l’exposition des travailleurs au bruit au poste de travail, qu’il soit dans des locaux ou
en extérieur;
— la prévision du bruit dans l’environnement.
Les normes internationales décrivant les méthodes de base de détermination du niveau de puissance
acoustique sont les suivantes:
— ISO 3741 à ISO 3747 (détermination du niveau de puissance acoustique à partir de mesures de niveau
de pression acoustique);
— ISO 9614-1 à ISO 9614-3 (détermination du niveau de puissance acoustique à partir de mesures
d’intensité acoustique);
— ISO/TS 7849-1 et ISO/TS 7849-2 (détermination du niveau de puissance acoustique à partir de
mesures de vibrations).
Ces normes définissent différentes méthodes de détermination du niveau de puissance acoustique et
l’exactitude pouvant être atteinte, caractérisée par l’écart-type de reproductibilité de la méthode. Les
conditions de fonctionnement et de montage ainsi que l’incertitude associée à ces conditions ne sont
traitées que de façon très générale. Les exigences spécifiques et détaillées se rapportant aux machines
et aux équipements soumis à essai sont précisées dans les codes d’essai acoustiques préparés par les
comités de normalisation desdites machines. Non seulement ils fournissent les informations détaillées
nécessaires relatives aux conditions de fonctionnement, d’installation et de montage, mais ils identifient
également les normes de mesurage de base pouvant être utilisées et indiquent la façon de déclarer et
vérifier l’émission sonore.
Les normes susmentionnées diffèrent par leur domaine d’application et par leurs exigences relatives
à l’environnement d’essai. Dans la pratique, les méthodes qui ne nécessitent pas d’environnement
de laboratoire particulier et qui appartiennent à la classe 2 d’exactitude sont particulièrement
avantageuses, notamment pour répondre aux exigences réglementaires. Cela inclut les modes
opératoires des normes ISO 3744 et ISO 3747 et les méthodes de l’ISO 9614-2.
Pour aider les comités techniques dans la rédaction des codes d’essai acoustiques ou pour conseiller les
fabricants de machines et d’équipements dans la détermination du niveau de puissance acoustique en
© ISO 2019 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 3740:2019(F)
l’absence de code d’essai acoustique, l’ISO 3740 présente une série de douze Normes internationales qui
décrivent diverses méthodes de détermination des niveaux de puissance acoustique des machines, des
équipements et des produits, en tenant compte de la grande diversité de situations concrètes pour ce
qui est des sources soumises à essai (types de machines, d’équipements et de produits), environnements
d’essai, instruments de mesurage et exactitude attendue.
Certaines machines, certains équipements et certains produits émettent un bruit à haute fréquence:
il peut s’agir de bruit à large bande, de bruit à bande étroite ou de sons purs. L’ISO 9295 décrit
quatre méthodes de détermination des niveaux de puissance acoustique émis par des machines, des
équipements et des produits dans le domaine de fréquences couvert par la bande d’octave de 16 kHz.
L’ISO 9295 est décrite dans ses grandes lignes en 5.6.
L’ensemble de normes ISO 3741, ISO 3743-1, ISO 3743-2, ISO 3744, ISO 3745, ISO 3746 et ISO 3747, les
normes ISO 9614-1 à ISO 9614-3, l’ISO/TS 7849-1, l’ISO/TS 7849-2 et les codes d’essai acoustiques
relatifs à des types spécifiques de machines, d’équipements et de produits fournissent des définitions
plus détaillées que celles spécifiées dans le présent document.
vi © ISO 2019 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 3740:2019(F)
Acoustique — Détermination des niveaux de puissance
acoustique émis par les sources de bruit — Lignes
directrices pour l'utilisation des normes de base
1 Domaine d’application
Le présent document donne des lignes directrices concernant l’utilisation d’une série de douze Normes
internationales (voir Tableaux 1, 2 et 3) de base décrivant différentes méthodes de détermination
des niveaux de puissance acoustique émis par des machines, des équipements et des produits de tous
types. Il fournit des recommandations pour le choix de l’une ou de plusieurs de ces normes appropriées
à un type donné de source sonore, l’environnement de mesurage et l’exactitude attendue. Les lignes
directrices présentées s’appliquent au bruit aérien. Elles sont destinées à la préparation des codes
d’essai acoustiques (voir l’ISO 12001) ainsi qu’aux mesurages de l’émission sonore en l’absence de
code spécifique d’essai acoustique. De tels codes d’essai acoustiques normalisés peuvent prescrire
l’application de certaines Normes internationales de base et fournir des exigences détaillées relatives
aux conditions de montage et de fonctionnement de la famille spécifique à laquelle appartient la machine
soumise à essai, conformément aux principes généraux figurant dans les normes de base.
Le présent document n’a pas pour objet de remplacer des informations données dans les Normes
internationales de base auxquelles il est fait référence ou de leur ajouter des exigences.
NOTE 1 On peut utiliser deux grandeurs qui se complètent pour décrire l’émission sonore des machines,
des équipements et des produits. L’une de ces grandeurs est le niveau de pression acoustique d’émission à une
position spécifiée et l’autre est le niveau de puissance acoustique. Les normes ISO 11200 à ISO 11205 (Références
[20] à [25]) sont des Normes internationales qui décrivent les méthodes de base permettant de déterminer les
niveaux de pression acoustique d’émission aux postes de travail et à d’autres positions spécifiées.
NOTE 2 Le niveau d’énergie acoustique mentionné dans les normes ISO 3741 à ISO 3747 n’est pas traité dans le
présent document, car il n’est mentionné dans aucune exigence réglementaire. Son application est limitée à des
cas très particuliers d'impulsion isolée d'énergie acoustique ou de son transitoire définis dans l'ISO 12001).
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
© ISO 2019 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 3740:2019(F)
3.1
émission
bruit aérien rayonné par une source sonore bien définie (par exemple, la machine en
essai) dans des conditions de montage et de fonctionnement spécifiées
Note 1 à l'article: Les valeurs d’émission sonore peuvent être incorporées à une déclaration du bruit émis par les
produits, à une plaque signalétique du produit et/ou à une spécification du produit. Les grandeurs de base de
l’émission sonore sont le niveau de puissance acoustique du produit lui-même et les niveaux de pression acoustique
d’émission au poste de travail et/ou à d’autres positions spécifiées (s’il en existe) au voisinage de la source.
[SOURCE: ISO 12001:1996, 3.3, modifiée — Ajout de la «déclaration du bruit émis par les produits» dans
la Note 1 à l’article.]
3.2
puissance acoustique
P
à travers une surface, produit de la pression acoustique, p, par la composante normale de la vitesse
instantanée d’une particule, u , en un point de la surface
n
Note 1 à l'article: La puissance acoustique est exprimée en watts.
Note 2 à l'article: Cette grandeur représente le débit du rayonnement d’énergie sonore aérienne d’une source.
[SOURCE: ISO 80000‑8:2007, 8‑16, modifiée — Ajout des Notes 1 et 2 à l’article.]
3.3
niveau de puissance acoustique
L
W
dix fois le logarithme décimal du rapport de la puissance acoustique, P (3.2), d’une source à une valeur
de référence, P , exprimé en décibels
0
P
L =10lg dB
W
P
0
où la valeur de référence, P , est 1 pW
0
Note 1 à l'article: Si une pondération fréquentielle spécifique telle que définie dans l’IEC 61672‑1 et/ou des bandes
de fréquences spécifiques sont utilisées, cela est indiqué au moyen d’indices appropriés: par exemple, L indique
WA
le niveau de puissance acoustique pondéré A.
Note 2 à l'article: Cette définition est techniquement conforme à l’ISO 80000‑8:2007, 8‑23.
Note 3 à l'article: lg () = lg () dans toutes les parties concernées de cette norme.
10
[SOURCE: ISO/TR 25417:2007, 2.9, modifiée — Ajout de la Note 3 à l’article.]
3.4
son produit par les vibrations structurelles
son aérien causé par les vibrations structurelles dans le domaine fréquentiel audible
Note 1 à l'article: Dans la série ISO/TS 7849, le son produit par les vibrations structurelles est déterminé soit à
partir de la vitesse vibratoire, soit à partir de l’accélération vibratoire de la surface de la structure solide.
[SOURCE: ISO/TS 7849‑1:2009, 3.1, modifiée — Utilisation de l’expression «Dans la série ISO/TS 7849»
à la place de «Pour les besoins de la présente partie de l’ISO/TS 7849», pour des raisons de clarté.]
2 © ISO 2019 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 3740:2019(F)
3.5
niveau de pression acoustique
L
p
dix fois le logarithme décimal du rapport du carré de la pression acoustique, p, au carré d’une valeur de
référence, p , exprimé en décibels
0
2
p
L =10lg dB
p
2
p
0
où la valeur de référence, p , est 20 µPa
0
[SOURCE: ISO/TR 25417:2007, 2.2, modifiée — Suppression des Notes 1 et 2 à l’article.]
3.6
niveau de pression acoustique temporel moyen
L
p,T
dix fois le logarithme décimal du rapport de la moyenne temporelle du carré de la pression acoustique,
p, sur un intervalle de temps donné, T (commençant à t et se terminant à t ), au carré d’une valeur de
1 2
référence, p , exprimé en décibels
0
t
1
2
2
pt dt
()
∫
t
T
1
L =10lg dB
pT,
2
p
0
où la valeur de référence, p , est 20 µPa
0
Note 1 à l'article: En général, l’indice «T» est omis car les niveaux de pression acoustique temporels moyens sont
nécessairement déterminés sur une certaine durée de mesurage.
Note 2 à l'article: Les niveaux de pression acoustique temporels moyens sont souvent pondérés A, auquel cas ils
sont notés L , qui est généralement abrégé en L .
pA,T pA
Note 3 à l'article: Adapté de l’ISO/TR 25417:2007, 2.3.
[SOURCE: ISO 3744:2010, 3.3]
3.7
niveau de pression acoustique intégré dans le temps d’un événement élémentaire
L
E
dix fois le logarithme décimal du rapport de l’intégrale du carré de la pression acoustique, p, d’un
événement acoustique élémentaire isolé (impulsion sonore ou son transitoire) sur un intervalle de
temps donné, T (commençant à t et se terminant à t ), à une valeur de référence, E , exprimé en décibels
1 2 0
t
2
2
pt dt
()
∫
t
1
L =10lg dB
E
E
0
2 −10 2
où la valeur de référence, E , est (20 μPa) s = 4 × 10 Pa s
0
Note 1 à l'article: Cette grandeur peut être obtenue par
T
L +10lg dB
pT,
T
0
où T = 1 s.
0
Note 2 à l'article: Lorsqu’elle sert à mesurer les nuisances sonores, cette grandeur est généralement appelée
«niveau d’exposition sonore» (voir l’ISO/TR 25417:2007).
© ISO 2019 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 3740:2019(F)
[SOURCE: ISO 3744:2010, 3.4]
3.8
intensité acoustique
I
Ip=⋅u
où
p est la pression acoustique, en Pa;
u est la vitesse particulaire acoustique, en m/s
Note 1 à l'article: u et I sont des grandeurs vectorielles.
3.9
vitesse vibratoire
v
valeur moyenne quadratique (RMS) de la composante de la vitesse instantanée d’une surface vibrante
dans la direction normale à la surface
Note 1 à l'article: Dans l’ISO/TS 7849-1, la vitesse vibratoire est appliquée avec une pondération A et notée vA.
[SOURCE: ISO 7849‑1:2009, 3.3, modifiée — Suppression de l’ancienne Note 1 à l’article; utilisation de
l’expression «Dans l’ISO/TS 7849‑1» à la place de «Dans la présente partie de l’ISO/TS 7849», pour des
raisons de clarté, dans l’ancienne Note 2 à l’article, devenue Note 1 à l’article.]
3.10
niveau de vitesse vibratoire
L
v
dix fois le logarithme décimal du rapport du carré de la valeur moyenne quadratique (RMS), v, au carré
d’une valeur de référence, v , exprimé en décibels
0
2
v
L =10lg dB
v
2
v
0
où
v est la valeur quadratique moyenne de la vitesse vibratoire, en mètres par seconde;
−8
v est la valeur de référence de la vitesse et est égale à 5 × 10 m/s
0
Note 1 à l'article: En ce qui concerne les sons aériens et ceux produits par des vibrations de structure, la valeur
−5
de référence v = 50 nm/s a la propriété de conduire, avec p = 2 × 10 Pa, à la valeur de référence du niveau
0 0
−12 2
intensimétrique I = 1 × 10 W/m et à une impédance caractéristique de l’air de p /v = 400 Pa·s/m.
0 0 0
Note 2 à l'article: Dans l’ISO/TS 7849-1, le niveau de vitesse vibratoire est appliqué en tant que niveau de vitesse
2 2
vibratoire pondéré A, L , en remplaçant v par la valeur moyenne quadratique pondérée, v , dans la Formule (6)
vA A
de l’ISO/TS 7849-1:2009.
Note 3 à l'article: L’ISO 1683 mentionne deux valeurs de référence pour le niveau de vitesse: v0 = 10−9 m/s et
−8
5 × 10 m/s. Cette dernière s’applique dans le cas de sons aériens et produits par des vibrations de structure;
−9
elle est donc utilisée dans l’ISO/TS 7849-1 et dans l’ISO/TS 7849-2. Le choix de v = 10 m/s entraîne un niveau
0
de vitesse vibratoire supérieur de 34 dB au niveau utilisé dans les deux parties de l’ISO/TS 7849. Par conséquent,
−9
en cas d’utilisation de v = 10 m/s, soustraire 34 dB de la partie droite de la première formule de 3.10.
0
4 © ISO 2019 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 3740:2019(F)
3.11
facteur de rayonnement
ε
facteur exprimant l’efficacité du rayonnement de puissance acoustique (3.2) aérienne dû à la vibration
de la surface
Note 1 à l'article: Voir l’ISO/TS 7849-1:2009, de 4.4.1 à 4.4.4 .
3.12
bruit de fond
bruit émis par l’ensemble des sources autres que la source de bruit en essai
Note 1 à l'article: Le bruit de fond inclut différentes composantes: bruit aérien, bruit émis par des vibrations de
structure et bruit électrique des instruments de mesure.
[SOURCE: ISO 3744:2010, 3.15]
3.13
niveau de bruit de fond
niveau de pression acoustique (3.5) mesuré lorsque la machine soumise à l’essai est à l’arrêt
Note 1 à l'article: Il est exprimé en décibels.
3.14
niveau de vitesse vibratoire parasite
niveau de vitesse vibratoire (3.10) causé par l’ensemble des sources autres que la source objet de l’essai
Note 1 à l'article: Les niveaux de vitesse vibratoire parasite trouvent leur origine, par exemple, dans les éléments
couplés.
[SOURCE: ISO/TS 7849-1:2009, 3.9]
3.15
correction de bruit de fond
K
1
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens (3.6) sur l’ensemble des positions de microphone sur la surface de mesure pour tenir compte de
l’influence du bruit de fond (3.12)
Note 1 à l'article: La correction de bruit de fond est exprimée en décibels.
Note 2 à l'article: La correction de bruit de fond est fonction de la fréquence: la correction d’une bande de
fréquences est notée K , où f est la fréquence centrale correspondante, et elle est notée K dans le cas où la
1f 1A
pondération A est appliquée.
[SOURCE: ISO 3744:2010, 3.16]
3.16
correction d’environnement
K
2
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens (3.6) sur l’ensemble des positions de microphone sur la surface de mesure pour tenir compte de
l’influence de l’absorption ou de la réflexion acoustique
Note 1 à l'article: La correction d’environnement est exprimée en décibels.
Note 2 à l'article: La correction d’environnement est fonction de la fréquence: la correction dans le cas d’une
bande de fréquences est notée K , où f est la fréquence médiane correspondante, et elle est notée K dans le cas
2f 2A
où la pondération A est appliquée.
Note 3 à l'article: La correction d’environnement dépend habituellement de l’aire de la surface de mesure et K
2
augmente généralement avec S.
© ISO 2019 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO 3740:2019(F)
[SOURCE: ISO 3744:2010, 3.17]
3.17
écart systématique
Δ
sy
écart permettant de tenir compte d’une différence systématique entre les niveaux de puissance
acoustique (3.3) obtenus en utilisant des normes de base reposant sur des lois physiques différentes
Note 1 à l'article: Δ n’est pas pris en compte dans les normes de base. Voir 4.4 et l’Annexe C.
sy
Note 2 à l'article: Δ décrit de manière spécifique l’écart systématique entre le niveau de puissance acoustique
sy,pI
obtenu par la méthode intensimétrique, L , par rapport au résultat obtenu avec les mesurages de la pression
W,I
acoustique en champ libre, L : Δ = L – L ; par ailleurs, Δ est également qualifié d’«erreur de champ
W,p sy,pI W,p W,I sy,pI
proche».
Note 3 à l'article: Des écarts systématiques peuvent également apparaître lorsque la correction
d’environnement, K , est déterminée suivant les différentes méthodes tirées des normes de base.
2
3.18
indice de bruit de fond
ΔL
p
grandeur représentant la différence, en décibels, entre les niveaux de pression acoustique (3.5) liés au
fonctionnement de la source de bruit soumise à essai et les niveaux de pression acoustique du bruit de
fond (3.12), ceux-ci étant mesurés au moyen d’un réseau de positions de microphones sur la surface de
mesurage
3.19
capacité dynamique
L
d
grandeur donnée par
LK=−δ
d pI
0
où
est l’écart de champ résiduel en décibels;
δ
pI
0
K est le biais, en décibels
Note 1 à l'article: La capacité dynamique est exprimée en décibels.
Note 2 à l'article: La capacité dynamique décrit l’aptitude du système de mesurage intensimétrique à supprimer
le bruit de fond indésirable. Elle est utilisée pour contrôler l’atteinte du niveau d’exactitude souhaité, K étant fixé
à 10 dB pour les mesurages de classe 1 et 2 et à 7 dB pour les mesurages de classe 3.
3.20
écart type de reproductibilité de la méthode
σ
R0
incertitude associée à une méthode de mesurage de la puissance acoustique (3.2), en excluant
l’incertitude liée à l’instabilité de la puissance acoustique de la source soumise à l’essai
Note 1 à l'article: σ est déterminé à partir d’essais interlaboratoires sur une source extrêmement stable. Il n’inclut
R0
pas de composantes d’incertitude telles que σ et Δ et, par conséquent, ne représente pas l’incertitude totale.
omc sy
3.21
écart type dû aux conditions de fonctionnement et de montage de la source sonore
σ
omc
incertitude associée à l’instabilité des conditions de fonctionnement et de montage de la source soumise
à l’essai
6 © ISO 2019 – Tous droits réservés
-------------------
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
