ISO 2904:2020
(Main)ISO metric trapezoidal screw threads — Basic dimensions
ISO metric trapezoidal screw threads — Basic dimensions
This document specifies the basic dimensions of ISO metric trapezoidal screw threads in accordance with ISO 2902. The values refer to the design profiles in accordance with ISO 2901. This document is chiefly applicable to traversing threads for traversing motion on machines, tools, etc. It can also be used for fastening threads.
Filetages métriques trapézoïdaux ISO — Dimensions de base
Le présent document spécifie les dimensions de base des filetages métriques trapézoïdaux ISO conformément à l'ISO 2902. Les valeurs font référence aux profils nominaux conformément à l'ISO 2901. Le présent document s'applique principalement aux filetages traversants pour des mouvements traversants sur des machines, des outils, etc. Il peut également être utilisé pour des filetages de fixation.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 2904
Second edition
2020-01
ISO metric trapezoidal screw
threads — Basic dimensions
Filetages métriques trapézoïdaux ISO — Dimensions de base
Reference number
ISO 2904:2020(E)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 2904:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 2904:2020(E)

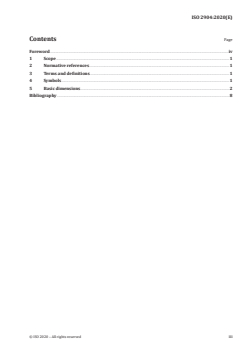

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Basic dimensions. 2
Bibliography . 8
© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 2904:2020(E)

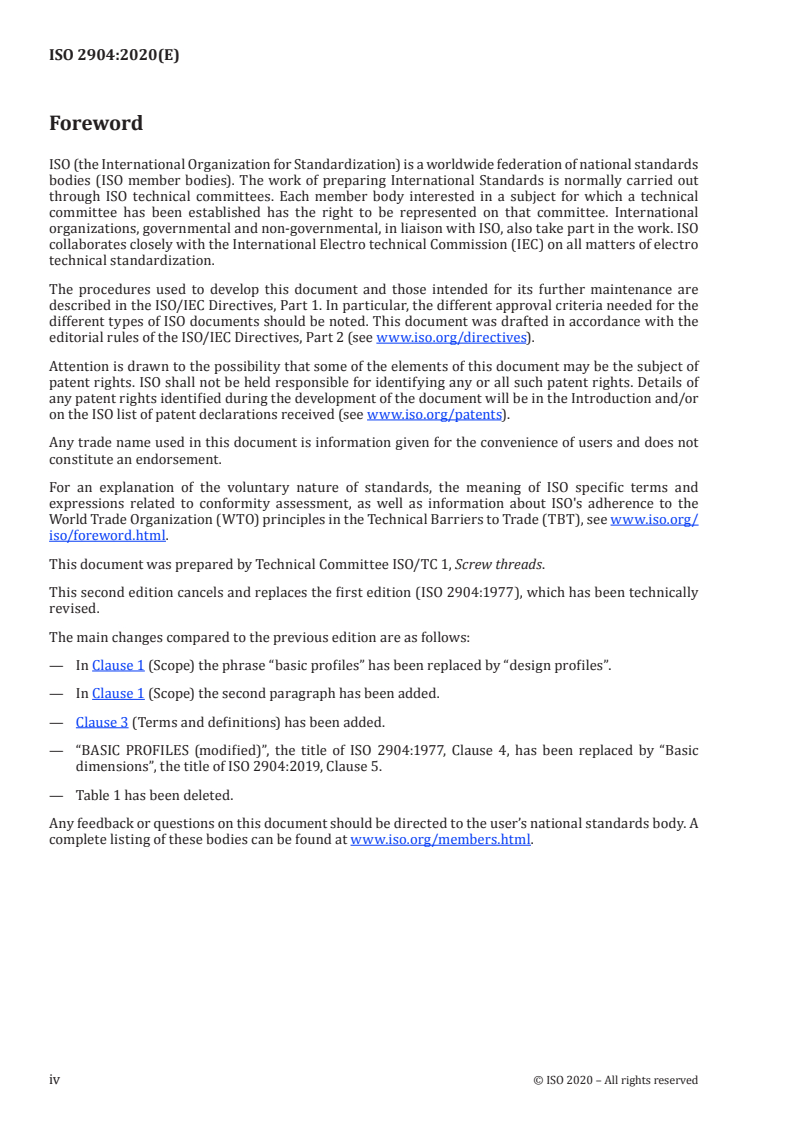

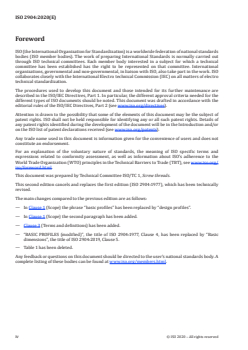

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electro technical Commission (IEC) on all matters of electro
technical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 1, Screw threads.
This second edition cancels and replaces the first edition (ISO 2904:1977), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— In Clause 1 (Scope) the phrase “basic profiles” has been replaced by “design profiles”.
— In Clause 1 (Scope) the second paragraph has been added.
— Clause 3 (Terms and definitions) has been added.
— “BASIC PROFILES (modified)”, the title of ISO 2904:1977, Clause 4, has been replaced by “Basic
dimensions”, the title of ISO 2904:2019, Clause 5.
— Table 1 has been deleted.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 2904:2020(E)
ISO metric trapezoidal screw threads — Basic dimensions
1 Scope
This document specifies the basic dimensions of ISO metric trapezoidal screw threads in accordance
with ISO 2902. The values refer to the design profiles in accordance with ISO 2901.
This document is chiefly applicable to traversing threads for traversing motion on machines, tools, etc.
It can also be used for fastening threads.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 5408, Screw threads — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5408 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Symbols
For the purposes of this document, the following symbols apply.
D basic minor diameter of internal thread
1
D basic pitch diameter of internal thread
2
D basic major diameter of internal thread
4
d basic major diameter of external thread (nominal diameter)
d basic pitch diameter of external thread
2
d basic minor diameter of external thread
3
P pitch
a clearance at major and minor diameters
c
R radius on crest corners of external thread on design profile
1
R radius on root corners of internal and external threads on design profile
2
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 2904:2020(E)
5 Basic dimensions
Basic dimensions shown in Figure 1 are given in Table 1.
The values of D , D , D , d and d , in Table 1, have been calculated from the following formulae and
1 2 4 2 3
rounded to the third decimal place.
D = d − P
1
D = d = d – 0,5 P
2 2
D = d + 2 a
4 c
d = d – P − 2 a
3 c
Key
1 internal thread
2 external thread
Figure 1 — Basic dimensions
Table 1 — Basic dimensions
Dimensions in millimetres
Nominal diameters Pitch Pitch diameter Major diameter Minor diameter
d P d = D D d D
2 2 4 3 1
column 1 column 2 column 3
8 1,5 7,250 8,300 6,200 6,500
1,5 8,250 9,300 7,200 7,500
9
2 8,000 9,500 6,500 7,000
1,5 9,250 10,300 8,200 8,500
10
2 9,000 10,500 7,500 8,000
2 10,000 11,500 8,500 9,000
11
3 9,500 11,500 7,500 8,000
2 © ISO 2020 – All rights res
...
NORME ISO
INTERNATIONALE 2904
Deuxième édition
2020-01
Filetages métriques trapézoïdaux
ISO — Dimensions de base
ISO metric trapezoidal screw threads — Basic dimensions
Numéro de référence
ISO 2904:2020(F)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 2904:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 2904:2020(F)

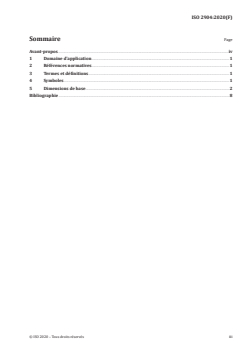

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
5 Dimensions de base . 2
Bibliographie . 8
© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 2904:2020(F)

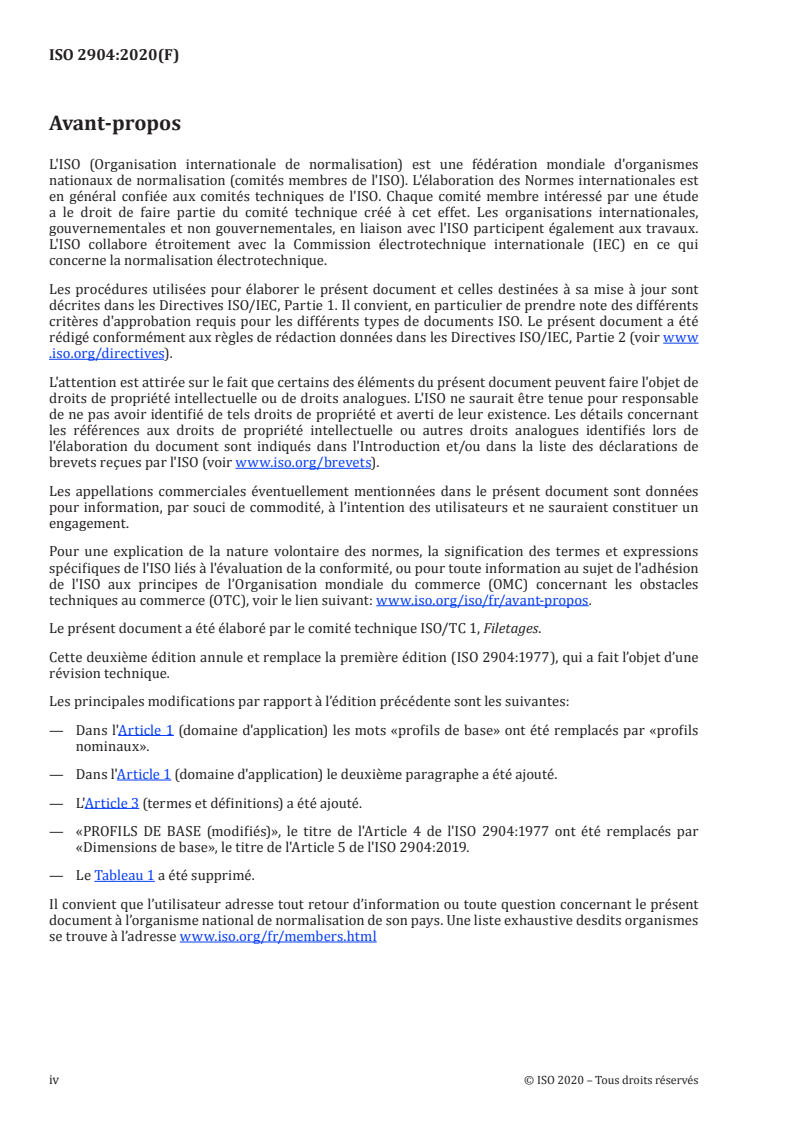

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 1, Filetages.
Cette deuxième édition annule et remplace la première édition (ISO 2904:1977), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— Dans l'Article 1 (domaine d'application) les mots «profils de base» ont été remplacés par «profils
nominaux».
— Dans l'Article 1 (domaine d'application) le deuxième paragraphe a été ajouté.
— L'Article 3 (termes et définitions) a été ajouté.
— «PROFILS DE BASE (modifiés)», le titre de l'Article 4 de l'ISO 2904:1977 ont été remplacés par
«Dimensions de base», le titre de l'Article 5 de l'ISO 2904:2019.
— Le Tableau 1 a été supprimé.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 2904:2020(F)
Filetages métriques trapézoïdaux ISO — Dimensions de
base
1 Domaine d'application
Le présent document spécifie les dimensions de base des filetages métriques trapézoïdaux ISO
conformément à l'ISO 2902. Les valeurs font référence aux profils nominaux conformément à l'ISO 2901.
Le présent document s'applique principalement aux filetages traversants pour des mouvements
traversants sur des machines, des outils, etc. Il peut également être utilisé pour des filetages de fixation.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 5408, Filetages — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5408 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
4 Symboles
Pour les besoins du présent documents, les symboles suivants s'appliquent.
D diamètre intérieur de base du filetage intérieur
1
D diamètre sur flancs de base du filetage intérieur
2
D diamètre extérieur de base du filetage intérieur
4
d diamètre extérieur de base du filetage extérieur (diamètre nominal)
d diamètre sur flancs de base du filetage extérieur
2
d diamètre intérieur de base du filetage extérieur
3
P pas du profil
a jeux sur diamètres extérieur et intérieur
c
R rayon de sommet du filetage extérieur sur profil nominal
1
R rayon de fond des filetages intérieur et extérieur sur profil nominal
2
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 2904:2020(F)
5 Dimensions de base
Les dimensions de base présentées en Figure 1 sont données dans le Tableau 1.
Les valeurs de D , D , D , d et d , dans le Tableau 1, ont été calculées à partir des formules suivantes et
1 2 4 2 3
arrondies à la troisième décimale.
D = d − P
1
D = d = d – 0,5 P
2 2
D = d + 2 a
4 c
d = d – P − 2 a
3 c
Légende
1 filetage intérieur
2 filetage extérieur
Figur
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
