ISO 9243:1988

Pliers and nippers — Carpenter's pincers — Dimensions and test values

Specifies the principal dimensions of carpenter' s pincers and the test values in order to verify their aptitude to function in conformity with ISO 5744. It also specifies the minimum hardness of the cutting edge. The general technical requirements are given in ISO 5743. This pincers illustrated in ISO 9243 are only examples and are not intended to affect the manufacturers' design.

Pinces et tenailles — Tenailles de menuisier — Dimensions et valeurs d'essai

La présente Norme internationale prescrit les principales dimensions des tenailles de menuisier ainsi que les valeurs d'essai en vue de vérifier leur aptitude fonctionnelle, conformément à l'ISO 5744. Elle prescrit également la dureté minimale sur l'arête de coupe. Les spécifications techniques générales sont données dans l'ISO 5743. Les tenailles de menuisier illustrant la présente Norme internationale ne sont données qu'à titre d'exemples. Elles ne doivent en rien influencer la conception.

General Information

• Status: Published
• Publication Date: 17-Aug-1988
• ICS: 25.140.30 - Hand-operated tools
• Technical Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Drafting Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Current Stage: 9060 - Close of review
• Completion Date: 04-Jun-2030

Overview

ISO 9243:1988 is an international standard developed by ISO (the International Organization for Standardization) focusing on carpenter’s pincers, a specific type of pliers and nippers. This standard specifies the principal dimensions, test values, and minimum hardness requirements for carpenter’s pincers to ensure they function consistently and reliably in accordance with ISO 5744 and ISO 5743. The document provides manufacturers and quality inspectors with critical criteria to verify tool performance without restricting design innovations.

Key highlights include:

• Defined dimensional parameters for carpenter’s pincers
• Test procedures for load and deformation limits
• Minimum cutting edge hardness requirements (45 HRC)
• Reference to related ISO standards for general technical requirements and testing methods

Key Topics

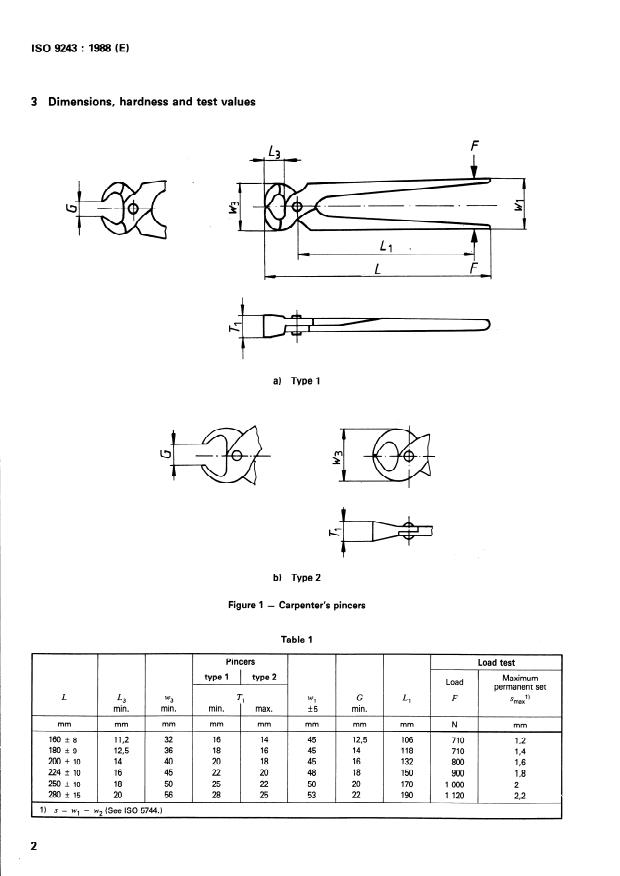

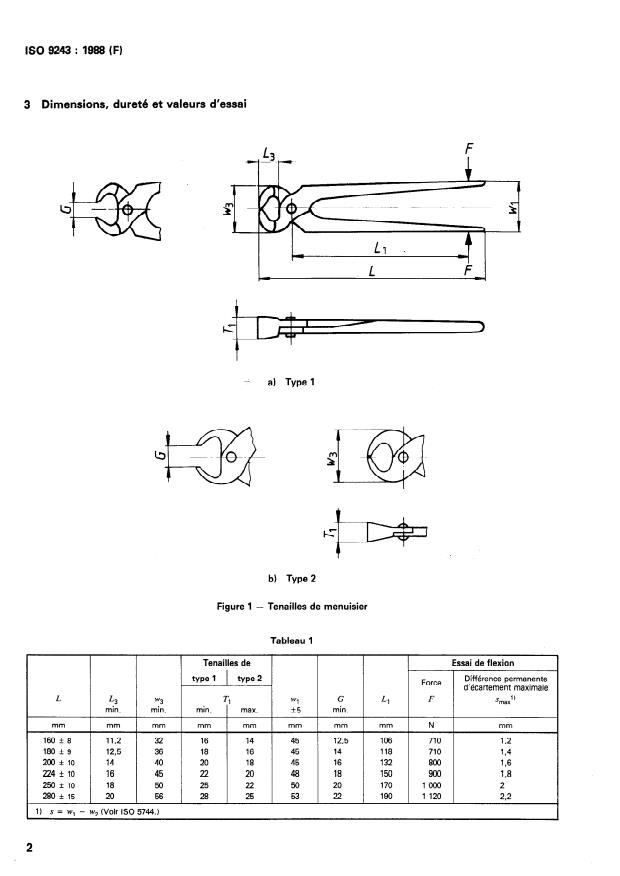

Principal Dimensions

ISO 9243 outlines the essential measurements that carpenter’s pincers must adhere to-such as lengths, widths, handle dimensions, and cutting edge sizing. Two types of pincers are illustrated to provide examples, ensuring clarity while allowing flexibility for diverse manufacturing designs.

Test Values for Performance

The standard specifies critical test values to confirm the mechanical strength and durability of pincers:

• Load tests set to verify resistance to applied forces
• Permanent set limits to ensure pincers return to original shape post-load
  Load tests simulate real-world stresses, measuring the maximum force a tool can handle without weakening or permanent deformation.

Hardness Requirements

The cutting edge of carpenter’s pincers must achieve a minimum hardness of 45 HRC (Rockwell Hardness). This ensures a sharp, durable cutting surface capable of reliable long-term use.

Related Standards Integration

ISO 9243 works in conjunction with the following ISO standards:

• ISO 5743: General technical requirements for pliers and nippers
• ISO 5744: Methods of testing for pliers and nippers
  This integrated approach guarantees harmonization of design, testing, and performance criteria across different types of hand tools.

Applications

ISO 9243:1988 plays a vital role in industries and trade sectors that rely on high-quality hand tools, particularly:

• Woodworking and carpentry: Ensuring pincers used for nail pulling, cutting, and gripping meet reliable standards
• Tool manufacturing: Guiding design and quality control processes for producing conformant carpenter’s pincers
• Quality assurance: Helping inspectors verify precision, safety, and durability of hand tools before market release
• Commerce and procurement: Providing buyers with a measurable basis to compare and evaluate tools from different suppliers
  By adhering to ISO 9243, manufacturers can build trust with end-users through compliance with internationally recognized safety and functional benchmarks.

Related Standards

• ISO 5743:1982 - Pliers and nippers - General technical requirements
• ISO 5744:1988 - Pliers and nippers - Methods of test

These companion standards complement ISO 9243 by covering generalized requirements and detailed testing methodologies for pliers and nippers, ensuring a thorough framework for product lifecycle quality control.

---

Keywords: ISO 9243, carpenter’s pincers, pliers and nippers, tool dimensions, cutting edge hardness, load test, hand tool standards, ISO 5743, ISO 5744, tool quality, woodworking tools compliance, international tool standards.

Standards Content (Sample)

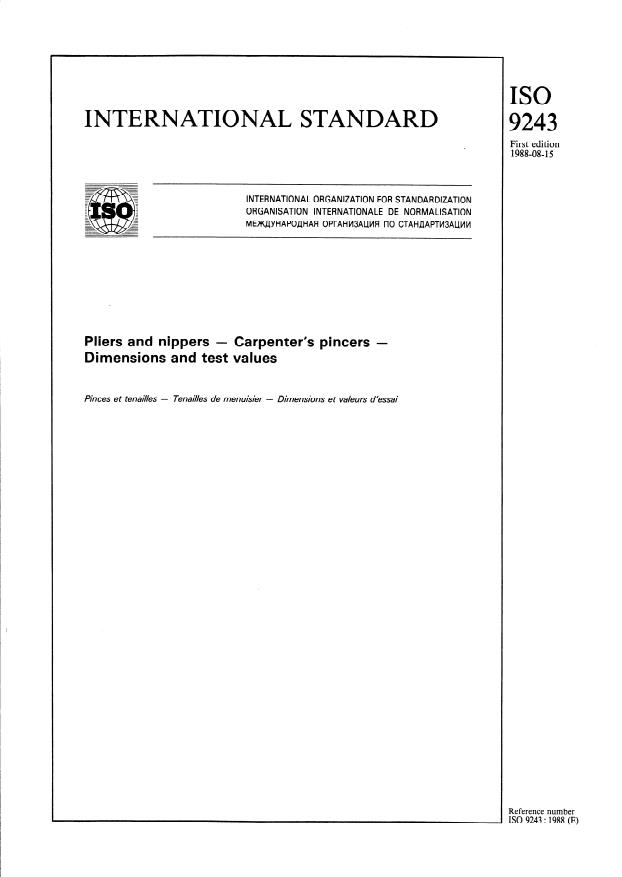

IS0
INTERNATIONAL STANDARD
First edition
1988-08-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXAYHAPOfiHAR OPTAHM3A~MFl f-l0 CTAH~APTM3A~MM
Pliers and nippers - Carpenter’s pincers -
Dimensions and test values
Tenailles de menuisier
Pinces et tenailles - - Dimensions et valeurs d’essai
Reference number
IS0 9243 : 1988 (E)
IS0 9243 : 1988 (El

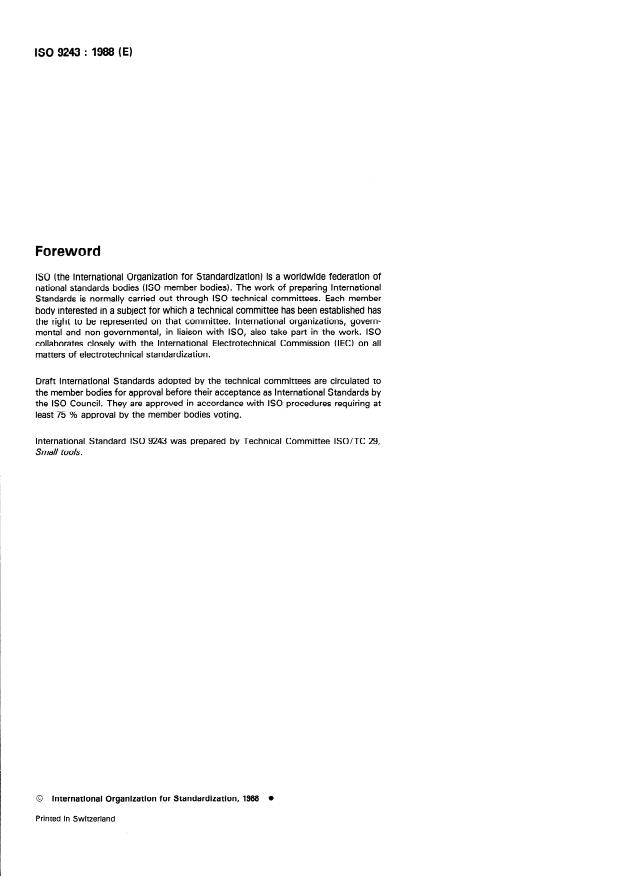

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 9243 was prepared by Technical Committee ISO/TC 29,
Small tools.
@ International Organization for Standardization, 1988 l
Printed in Switzerland

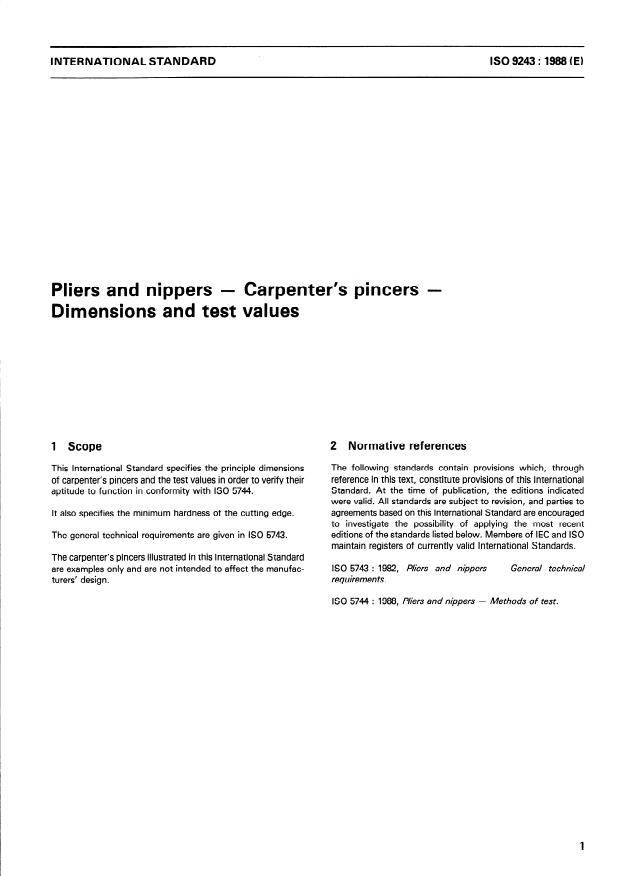

IS0 9243 : 1988 (E)
INTERNATIONAL STANDARD
Pliers and nippers - Carpenter’s pincers -
Dimensions and test values
1 Scope 2 Normative references
The following standards contain provisions which, through
This International Standard specifies the principle dimensions
of carpenter’s pincers and the test values in order to verify their reference in this text, constitute provisions of this International
Standard. At the time of publication, the editions indicated
aptitude to function in conformity with IS0 5744.
were valid. All standards are subject to revision, and parties to
It also specifies the minimum hardness of the cutting edge. agreements based o
...

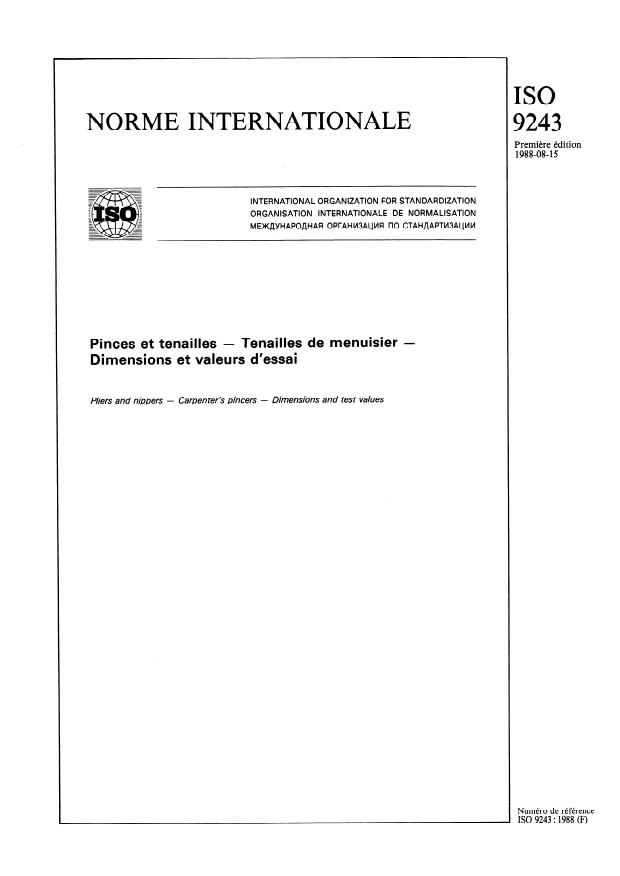

ISO
NORME INTERNATIONALE
Première édition
1988-08-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEX)JYHAPOJJHAFI OPTAHM3A~Mfl Il0 CTAH~APTM3A~MM
Tenailles de menuisier -
Pinces et tenailles -
Dimensions et valeurs d’essai
Pliers and nippers - Carpenter’s pincers - Dimensions and test values
Numéro de référence
ISO 9243 : 1988 (F)
SO 9243 : 1988 (FI

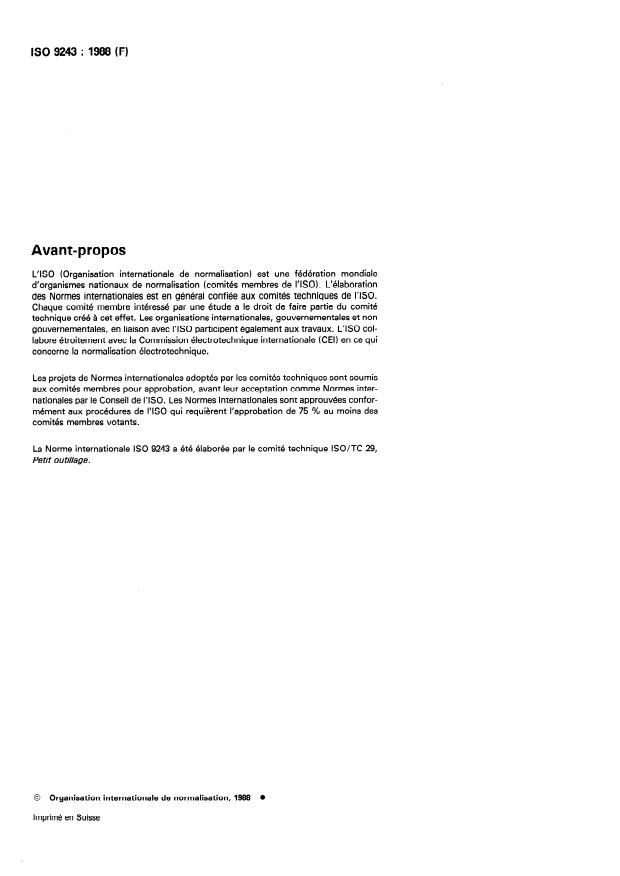

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 9243 a été élaborée par le comité technique ISO/TC 29,
Petit outillage.
@ Organisation internationale de normalisation, 1988
Imprimé en Suisse

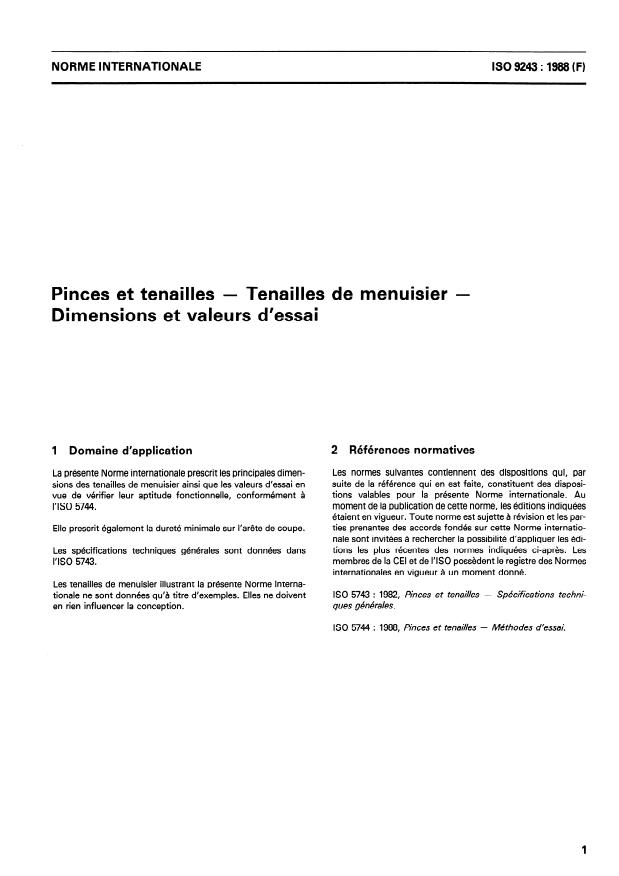

NORME INTERNATIONALE
ISO 9243 : 1988 (F)
Tenailles de menuisier -
Pinces et tenailles -
Dimensions et valeurs d’essai
1 Domaine d’application 2 Références normatives
La présente Norme internationale prescrit les principales dimen- Les normes suivantes contiennent des dispositions qui, par
suite de la référence qui en est faite, constituent des disposi-
sions des tenailles de menuisier ainsi que les valeurs d’essai en
vue de vérifier leur aptitude fonctionnelle, conformément à tions valables pour la présente Norme internationale. Au
moment de la publication de cette norme, les éditions indiquées
I’ISO 5744.
étaient en vigueur. Toute norme est sujette à révision et les par-
ties prenantes des accords fondés sur cette Norme internatio-
Elle prescrit
...

ISO
NORME INTERNATIONALE
Première édition
1988-08-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEX)JYHAPOJJHAFI OPTAHM3A~Mfl Il0 CTAH~APTM3A~MM
Tenailles de menuisier -
Pinces et tenailles -
Dimensions et valeurs d’essai
Pliers and nippers - Carpenter’s pincers - Dimensions and test values
Numéro de référence
ISO 9243 : 1988 (F)
SO 9243 : 1988 (FI
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 9243 a été élaborée par le comité technique ISO/TC 29,
Petit outillage.
@ Organisation internationale de normalisation, 1988
Imprimé en Suisse
NORME INTERNATIONALE
ISO 9243 : 1988 (F)
Tenailles de menuisier -
Pinces et tenailles -
Dimensions et valeurs d’essai
1 Domaine d’application 2 Références normatives
La présente Norme internationale prescrit les principales dimen- Les normes suivantes contiennent des dispositions qui, par
suite de la référence qui en est faite, constituent des disposi-
sions des tenailles de menuisier ainsi que les valeurs d’essai en
vue de vérifier leur aptitude fonctionnelle, conformément à tions valables pour la présente Norme internationale. Au
moment de la publication de cette norme, les éditions indiquées
I’ISO 5744.
étaient en vigueur. Toute norme est sujette à révision et les par-
ties prenantes des accords fondés sur cette Norme internatio-
Elle prescrit
...
