IEC 60076-4:2002

• Abstract:

  Gives guidance and explanatory comments on the existing procedures for lightning and switching impulse testing of power transformers to supplement the requirements of IEC 60076-3. Also generally applicable to the testing of reactors (see IEC 60289), modifications to power transformer procedures being indicated where required. Information is given on waveshapes, test circuits including test connections, earthing practices, failure detection methods, test procedures, measuring techniques and interpretation of results.

• Status: Published
• Publication Date: 05-Jun-2002
• ICS: 29.180 - Transformers. Reactors
• Technical Committee: TC 14 - Power transformers
• Current Stage: PPUB - Publication issued
• Start Date: 06-Jun-2002
• Completion Date: 31-Jul-2002

• Revised: IEC 60076-4:2026 - Power transformers - Part 4: Lightning impulse and switching impulse tests of power transformers and reactors
• Effective Date: 05-Sep-2023

Overview

IEC 60076-4:2002 - "Power transformers ­- Part 4: Guide to the lightning impulse and switching impulse testing - Power transformers and reactors" is an IEC guidance standard that supplements the test requirements of IEC 60076-3. Published in 2002, it provides explanatory comments and practical guidance on established procedures for lightning impulse testing and switching impulse testing of power transformers and, with indicated modifications, reactors (see IEC 60289).

The guide focuses on practical test practice rather than specifying new performance limits. It is primarily based on the use of conventional impulse generators and cross-references measurement and recording requirements in IEC high-voltage test techniques.

Key Topics

The standard covers the full test process and interpretation, including:

• Waveshapes
  Guidance on the specified impulse waveshapes used for lightning and switching tests and methods for their determination (as referenced in IEC 60076-3 and IEC 60060-1).

• Test circuits and terminal connections
  Layout and considerations for the main impulse circuit, voltage measuring circuits and chopping circuits; recommended terminal connections for transformers and reactors.

• Calibration and measuring techniques
  Recommended approaches to calibration of measuring equipment and instruments used for high-voltage impulse tests (referencing IEC 60060-2, IEC 61083 parts).

• Failure detection and earthing practices
  Methods of detecting dielectric failures, appropriate earthing and grounding arrangements and how these influence test results.

• Test procedures and recording
  Practical sequences for applying lightning and switching impulses, recording methods (oscillograms and digital recordings), and capture of relevant parameters.

• Interpretation and digital processing
  How to read oscillograms, use digital recordings, perform transfer function analysis, and interpret failure signatures. Annexes include principles of waveshape control and typical oscillogram examples.

• Reporting
  Recommended content of impulse test reports to ensure traceability and reproducibility.

Applications

IEC 60076-4 is intended for:

• Test engineers and high-voltage laboratory personnel conducting impulse dielectric tests
• Transformer and reactor manufacturers preparing factory and type tests
• Utilities and asset owners overseeing acceptance and on-site testing
• Design and quality assurance teams interpreting impulse test results

Use cases include routine type testing, factory acceptance, diagnostic testing after transport or repair, and failure analysis.

Related Standards

Normative and related documents referenced include:

• IEC 60076-3 - Insulation levels, dielectric tests and external clearances
• IEC 60060-1 / IEC 60060-2 - High-voltage test techniques
• IEC 60289 - Reactors
• IEC 61083-1 / IEC 61083-2 - Instruments and digital recorders for impulse tests

Keywords: IEC 60076-4, lightning impulse testing, switching impulse testing, power transformers, reactors, impulse waveshapes, test circuits, measuring techniques, failure detection, impulse test reports.

INTERNATIONAL IEC
STANDARD
60076-4
First edition
2002-06
Power transformers –
Part 4:
Guide to the lightning impulse and
switching impulse testing –
Power transformers and reactors
This English-language version is derived from the original
bilingual publication by leaving out all French-language
pages. Missing page numbers correspond to the French-
language pages.
Reference number

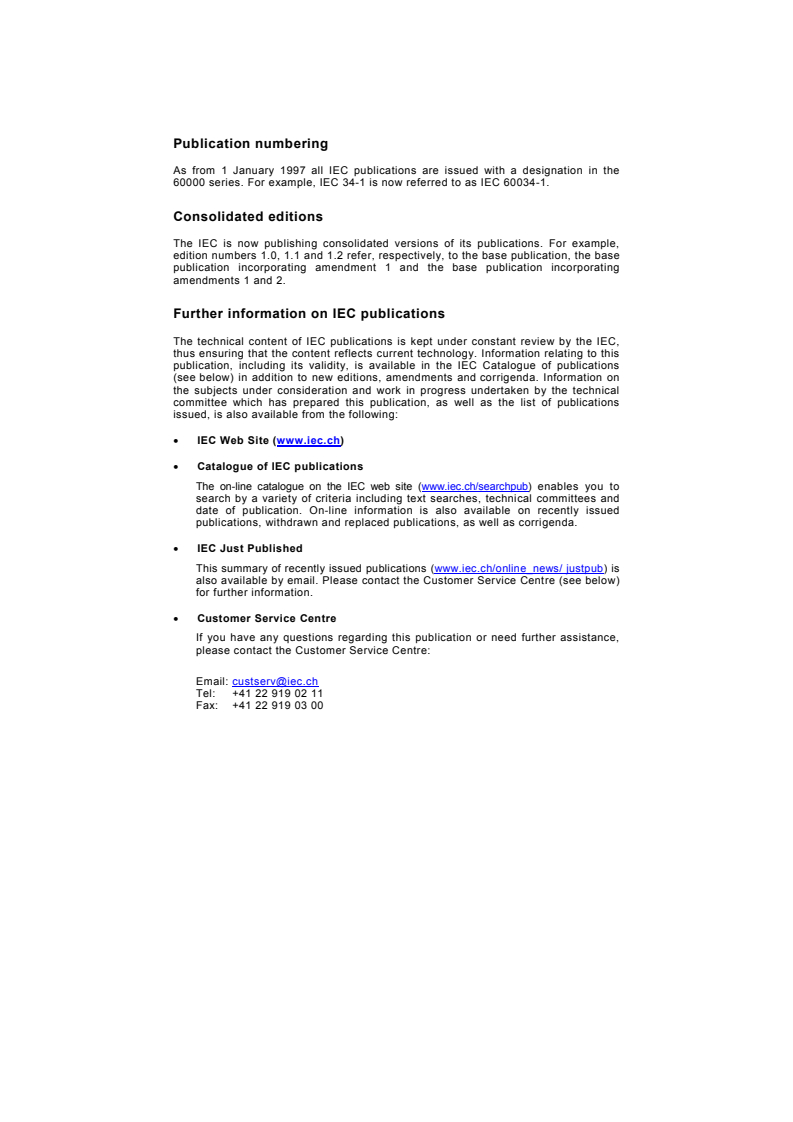

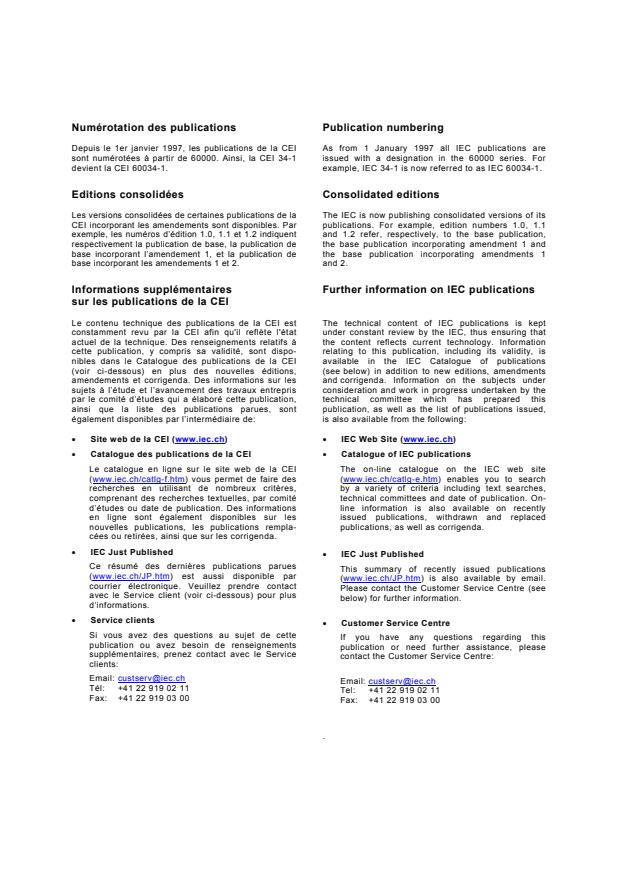

Publication numbering
As from 1 January 1997 all IEC publications are issued with a designation in the
60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.
Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,
edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the base
publication incorporating amendment 1 and the base publication incorporating
amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to this
publication, including its validity, is available in the IEC Catalogue of publications
(see below) in addition to new editions, amendments and corrigenda. Information on
the subjects under consideration and work in progress undertaken by the technical
committee which has prepared this publication, as well as the list of publications
issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees and
date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub) is
also available by email. Please contact the Customer Service Centre (see below)
for further information.
• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:

Email: [e-mail]
Tel: [phone]
Fax: [phone]
INTERNATIONAL IEC
STANDARD
60076-4
First edition
2002-06
Power transformers –
Part 4:
Guide to the lightning impulse and
switching impulse testing –
Power transformers and reactors
 IEC 2002 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail]  Web: www.iec.ch
PRICE CODE
XB
Commission Electrotechnique Internationale
International Electrotechnical Commission
Международная Электротехническая Комиссия
For price, see current catalogue

60076-4  IEC:2002 – 3 –

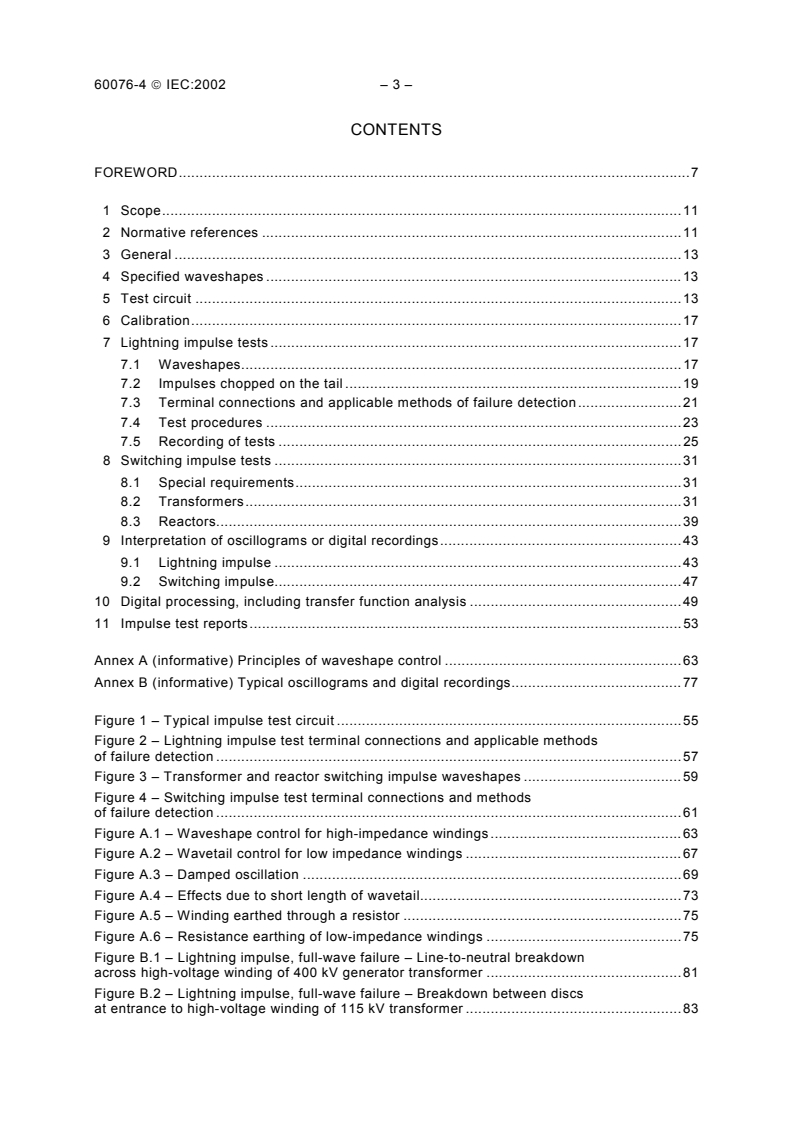

CONTENTS
FOREWORD.7
1 Scope.11
2 Normative references .11
3 General .13
4 Specified waveshapes .13
5 Test circuit .13
6 Calibration.17
7 Lightning impulse tests .17
7.1 Waveshapes.17
7.2 Impulses chopped on the tail .19
7.3 Terminal connections and applicable methods of failure detection.21
7.4 Test procedures .23
7.5 Recording of tests .25
8 Switching impulse tests .31
8.1 Special requirements.31
8.2 Transformers.31
8.3 Reactors.39
9 Interpretation of oscillograms or digital recordings.43
9.1 Lightning impulse .43
9.2 Switching impulse.47
10 Digital processing, including transfer function analysis .49
11 Impulse test reports.53
Annex A (informative) Principles of waveshape control .63
Annex B (informative) Typical oscillograms and digital recordings.77
Figure 1 – Typical impulse test circuit .55
Figure 2 – Lightning impulse test terminal connections and applicable methods
of failure detection .57
Figure 3 – Transformer and reactor switching impulse waveshapes .59
Figure 4 – Switching impulse test terminal connections and methods
of failure detection .61
Figure A.1 – Waveshape control for high-impedance windings .63
Figure A.2 – Wavetail control for low impedance windings .67
Figure A.3 – Damped oscillation .69
Figure A.4 – Effects due to short length of wavetail.73
Figure A.5 – Winding earthed through a resistor .75
Figure A.6 – Resistance earthing of low-impedance windings .75
Figure B.1 – Lightning impulse, full-wave failure – Line-to-neutral breakdown
across high-voltage winding of 400 kV generator transformer .81
Figure B.2 – Lightning impulse, full-wave failure – Breakdown between discs
at entrance to high-voltage winding of 115 kV transformer .83

60076-4  IEC:2002 – 5 –
Figure B.3 – Lightning impulse, interlayer breakdown in coarse-step tapping winding
of a 400/220 kV transformer.85
Figure B.4 – Lightning impulse, full-wave failure – Breakdown between leads
of two 1,1 % sections of outside tapping winding of 400 kV generator transformer .87
Figure B.5 – Lightning impulse, full-wave failure – Breakdown short-circuiting
one section of the fine-step tapping winding of a 220 kV transformer .89
Figure B.6 – Lightning impulse, full-wave failure – Breakdown between parallel
conductors in a multi-conductor main high-voltage winding of a 220/110 kV transformer.91
Figure B.7 – Lightning impulse, full-wave failure – Breakdown between foils of 66 kV
bushing on tested winding.93
Figure B.8 – Lightning impulse, chopped-wave failure – Breakdown between turns
in the main high-voltage winding of a 115 kV transformer .95
Figure B.9 – Lightning impulse, chopped-wave failure – Breakdown between turns
in a fine-step tapping winding of a 220 kV transformer .97
Figure B.10 – Chopped lightning impulse – Impulses at different voltage levels
with identical times to chopping when testing a 115 kV transformer .99
Figure B.11 – Chopped lightning impulse – Effects of differences in times to chopping
when testing a 220 kV transformer.101
Figure B.12 – Full lightning impulse – Effect of non-linear resistors embodied
in neutral end on-load tap-changer of a transformer with separate windings.103
Figure B.13 – Full lightning impulse – Effect of generator firing differences
at different voltage levels when testing a 400 kV transformer.105
Figure B.14 – Switching impulse – Satisfactory test on a 400 kV three-phase
generator transformer .107
Figure B.15 – Switching impulse – Breakdown by axial flashover of the main high-
voltage winding of a 525 kV single-phase, generator transformer.109
Figure B.16 – Switching impulse – Satisfactory test on a 33 Mvar, 525 kV
single-phase shunt reactor.111
Figure B.17 – Lightning impulse – Comparison of the transfer function
of a full wave and a chopped wave .113
Figure B.18 – Full lightning impulse – Evaluation of a non-standard waveshape –
Influence of in-built smoothing algorithms in digitizers .115
Figure B.19 – Full lightning impulse – Non-standard waveshape,
superimposed oscillations with >50 % amplitude and frequency <0,5 MHz .115
Figure B.20 – Chopped lightning impulse – Non-standard chopped wave
on a layer type winding .117
Figure B.21 – Full lightning impulse – Non-standard waveshape, comparison
of non-standard waveshapes by digitizers of different make from the same recording .119
Figure B.22 – Full lightning impulse – Test-circuit problem caused by a sparkover
to earth from a measuring cable.121
Figure B.23 – Full lightning impulse – Failure digital recordings of a flashover between
tap leads of a tap changer and of a flashover between coarse and fine tapping winding.123
Table B.1 – Summary of examples illustrated in oscillograms and digital recordings .77

60076-4  IEC:2002 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
POWER TRANSFORMERS –
Part 4: Guide to the lightning impulse and switching impulse testing –
Power transformers and reactors
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60076-4 has been prepared by IEC technical committee 14: Power
transformers.
This International Standard cancels and replaces IEC 60722 published in 1982 and
constitutes a technical revision of that document.
The text of this standard is based on the following documents:
FDIS Report on voting
14/413/FDIS 14/446/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annexes A and B are for information only.

60076-4  IEC:2002 – 9 –
IEC 60076 consists of the following parts, under the general title Power transformers:
Part 1: General
Part 2: Temperature rise
Part 3: Insulation levels, dielectric tests and external clearances in air
Part 4: Guide to lightning impulse and switching impulse testing – Power transformers and
reactors
Part 5: Ability to withstand short-circuit
Part 8: Application guide
Part 10: Determination of sound levels
The committee has decided that the contents of this publication will remain unchanged until 2007.
At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
60076-4  IEC:2002 – 11 –
POWER TRANSFORMERS –
Part 4: Guide to the lightning impulse and switching impulse testing –
Power transformers and reactors
1 Scope
This part of IEC 60076 gives guidance and explanatory comments on the existing procedures for
lightning and switching impulse testing of power transformers to supplement the requirements of
IEC 60076-3. It is also generally applicable to the testing of reactors (see IEC 60289),
modifications to power transformer procedures being indicated where required.
Information is given on waveshapes, test circuits including test connections, earthing
practices, failure detection methods, test procedures, measuring techniques and interpretation
of results.
Where applicable, the test techniques are as recommended in IEC 60060-1 and IEC 60060-2.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60060-1, High-voltage test techniques – Part 1: General definitions and test requirements
IEC 60060-2, High-voltage test techniques – Part 2: Measuring systems
IEC 60076-3, Power transformers – Part 3: Insulation levels, dielectric tests and external
clearances in air
IEC 60289, Reactors
IEC 61083-1, Instruments and software used for measurement in high-voltage impulse tests –
Part 1: Requirements for instruments
IEC 61083-2, Digital recorders for measurements in high-voltage impulse tests – Part 2:
Evaluation of software used for the determination of the parameters of impulse waveforms

60076-4  IEC:2002 – 13 –
3 General
This standard is primarily based on the use of conventional impulse generators for both
lightning and switching impulse testing of transformers and reactors. The practice of switching
impulse generation with discharge of a separate capacitor into an intermediate or low-voltage
winding is also applicable. However, the method which employs an additional inductance in
series with the capacitor to provide slightly damped oscillations transferred into the high-
voltage winding is not applicable.
Alternative means of switching impulse generation or simulation such as d.c. current
interruption on an intermediate or low-voltage winding or the application of a part-period of
power frequency voltage are not discussed since these methods are not as generally
applicable.
Different considerations in the choice of test circuits (terminal connections) for lightning and
switching impulse tests apply for transformers and reactors. On transformers, all terminals
and windings can be lightning impulse tested to specific and independent levels. In switching
impulse testing, however, because of the magnetically transferred voltage, a specified test
level may only be obtained on one winding (see IEC 60076-3).
Whilst, on reactors, lightning impulse testing is similar to that on transformers, i.e., all
terminals can be tested separately, different considerations apply and different problems arise
in switching impulse testing. Hence, in this standard, lightning impulse testing is covered by a
common text for both transformers and reactors whilst switching impulse testing is dealt with
separately for the two types of equipment.
4 Specified waveshapes
The voltage waveshapes to be used normally during lightning and switching impulse testing of
transformers and reactors are given in IEC 60076-3 and the methods for their determination
are given in IEC 60060-1.
5 Test circuit
The physical arrangement of test equipment, test object and measuring circuits can be divided
into three major circuits:
– the main circuit including the impulse generator, additional waveshaping components and
the test object;
– the voltage measuring circuit;
– the chopping circuit where applicable.
This basic arrangement is shown in figure 1.

60076-4  IEC:2002 – 15 –
The following parameters influence the impulse waveshape;
a) the effective capacitance C , and inductance of the test object, L ; C is constant for any
t t t
given design and any given waveshape, L is also a constant for any given design.
t
The effective L , however, may be influenced by the terminal treatment. It varies between
t
the leakage inductance L for short-circuited terminals and L for open-circuited terminals.
s o
More details in this respect are given in 7.1 and 7.3 and in annex A;
b) the generator capacitance C ;
g
c) waveshaping components, both internal and external to the generator, R , R , R , C
si se p L
(plus, where applicable, the impedance of a voltage divider Z );
d) the stray inductance and capacitance of the generator and the complete test circuit;
e) chopping equipment, where applicable.
The front time T is determined mainly by combination of the effective surge capacitance of
the test object, including C , and the generator internal and external series resistances.
L
The time to half-value T is, for lightning impulses, primarily determined by the generator
capacitance, the inductance of the test object and the generator discharge resistance or any
other parallel resistance. However, there are cases, for example, windings of extremely low
inductance, where the series resistance will have a significant effect also on the wavetail.
For switching impulses, other parameters apply; these are dealt with in clause 8.
The test equipment used in lightning and switching impulse applications is basically the same.
Differences are in details only, such as values of resistors and capacitors (and the terminal
connections of the test object).
To meet the different requirements of the waveshape for lightning and switching impulses,
due consideration has to be given to the selection of the impulse generator parameters, such
as capacitance and series and discharge (parallel) resistances. For switching impulses, large
values of series resistors and/or load capacitors may be necessary, which will result in
significant reduction of the efficiency.
While the output voltage of the impulse generator is determined by the test levels of the
windings with respect to their highest voltage for equipment U for the test object, the
m
required energy storage capability is essentially dependent on the inherent impedances of
the test object.
A brief explanation of the principles of waveshape control is given in annex A.
The arrangement of the test plant, test object and the interconnecting cables, earthing strips,
and other equipment is limited by the space in the test room and, particularly, the proximity
effect of any structures. During impulse testing, zero potential cannot be assumed throughout
the earthing systems due to the high values and rates of change of impulse currents and
voltages and the finite impedances involved. Therefore, the selection of a proper reference
earth is important.
60076-4  IEC:2002 – 17 –
The current return path between the test object and the impulse generator should be of low
impedance. It is good practice to firmly connect this current return path to the general earth
system of the test room, preferably close to the test object. This point of connection should be
used as reference earth and to attain good earthing of the test object it should be connected
to the reference earth by one or several conductors of low impedance (see IEC 60060-2).
The voltage measuring circuit, which is a separate loop of the test object carrying only the
measuring current and not any major portion of the impulse current flowing through the
windings under test, should also be effectively connected to the same reference earth.
In switching impulse testing, since the rates of change of the impulse voltages and currents
are much reduced compared with those in a lightning impulse test and no chopping circuit is
involved, the problems of potential gradients around the test circuit and with respect to the
reference earth are less critical. Nevertheless, it is suggested that, as a precaution, the same
earthing practices should be followed as used for lightning impulse testing.
6 Calibration
It is not the intention of this standard to give any recommendation on measuring systems or
their calibration but, of course, the apparatus which is used should be approved in
accordance with IEC 60060. Before a test, an overall check of the test circuit and the
measuring system may be performed at a voltage lower than the reduced voltage level. In this
check, voltage may be determined by means of a sphere gap or by comparative measurement
with another approved device. When using a sphere gap, it should be recognized that this is
only a check and does not replace the periodically performed calibration of the approved
measuring system. After any check has been made, it is essential that neither the measuring
nor the test circuit is altered except for the removal of any devices for checking.
Information on types of voltage dividers, their applications, accuracy, calibration and checking
is given in IEC 60060-2.
7 Lightning impulse tests
7.1 Waveshapes
The values of waveshape specified may not always be obtainable. In the impulse testing of
large power transformers and reactors, of low winding inductance and/or high surge
capacitance, wider tolerances may have to be accepted.
The surge capacitance of the transformer under test being constant, the series resistance
may have to be reduced in an attempt to obtain the correct front time T or rate of rise, but the
reduction should not be to the extent that oscillations on the crest of the voltage wave become
excessive. If it is considered desirable to have a short front time (preferably within the
specified limits) then oscillations and/or overshoots greater than ±5 % of the peak voltage,
allowed in IEC 60060-1, may have to be accepted. In such an event, a compromise between
the extent of allowable oscillations and the obtainable front time is necessary. In general,
oscillations not greater than ±10 % should be aimed at, even with extensions to the front time
as necessary and as agreed between manufacturer and purchaser. The value of the test
voltage is determined according to the principles of IEC 60060-1.

60076-4  IEC:2002 – 19 –
For large power transformers and particularly the intermediate and low-voltage windings
thereof, the virtual time to half-value T may not be achievable within the value set by the
tolerance. The inductance of such windings may be so low that the resulting waveshape is
oscillatory. This problem may be solved to some extent by the use of large capacitance within
the generator, by parallel stage operation, by adjustment of the series resistor or by specific
test connections of the terminals of windings not under test or, in addition, of the non-tested
terminals of windings under test.
Impedance earthing, rather than direct earthing, of the non-tested winding terminals results in
a significant increase in the effective inductance. For directly earthed terminals, only the
leakage inductance (determined by the short-circuit impedance) is involved. For impedance
earthed terminals, the main inductance becomes predominant. This can make the effective
inductance 100 to 200 times greater than with direct earthing.
When impedance earthing of any non-tested terminal is employed, it is necessary to ensure
that the voltage to earth appearing on any non-tested terminal does not exceed
– 75 % of the rated lightning withstand voltage of that terminal for star-connected windings;
– 50 % of the rated lightning withstand voltage of that terminal for delta-connected windings
(because of opposite polarity voltages to earth on the delta terminals – see also 7.4).
When the waveshape is oscillatory due to extremely low inductance and/or small impulse
generator capacitance, the amplitude of the opposite polarity should not exceed 50 % of the
peak value of the first amplitude. With this limitation, guidance for selecting impulse generator
capacitance and adjusting waveshapes is given in annex A.
7.2 Impulses chopped on the tail
7.2.1 Time to chopping
Different times to chopping T (as defined in IEC 60060-2), will result in different stresses
c
(voltage and duration) in different parts of the winding(s) depending on the winding
construction and arrangement employed. Hence, it is not possible to state a time to chopping
which is the most onerous either in general or for any particular transformer or reactor.
The time to chopping is therefore not regarded as a test parameter provided that it is within
the limits of 2 μs and 6 μs as required by IEC 60076-3.
Oscillograms or digital recordings of chopped waves, however, are only comparable for
almost identical times to chopping.
7.2.2 Rate of collapse and amplitude of reversed polarity of the chopped impulse
The characteristic events during chopping are largely dependent on the geometrical
arrangement of the chopping circuit involved and on the impedance of the chopping circuit
and of the test object, all of which determine both the rate of collapse and the amplitude of the
opposite polarity peak.
In IEC 60076-3, the amount of overswing to opposite polarity has been limited to 30 % of the
amplitude of the chopped impulse. This, in fact, represents a guideline for the arrangement of
in this circuit
the chopping circuit and may entail the introduction of additional impedance Z
c
to meet the limit (see figure 1).

60076-4  IEC:2002 – 21 –
The chopping loop, however, should be as small as possible to obtain the highest rate of collapse,
but the overswing to opposite polarity should be limited to less than, or equal to 30 %. On multiple
layer windings, the layer impedance may damp the collapse normally to the extent that it does not
oscillate around zero (see figure B.20).
The recommendation in IEC 60076-3 to use a triggered-type chopping gap is made because
of its advantage in obtaining consistency of the time to chopping, thereby facilitating the
comparison of oscillographic or digital recordings not only before but also after chopping.
The latter part will only be comparable for reasonably identical times to chopping.
7.3 Terminal connections and applicable methods of failure detection
7.3.1 Terminal connections
It is essential that the terminal connections of the test object and the earthing practices
employed relate to the method of failure detection adopted.
Connections for impulse testing are detailed in IEC 60076-3 for transformers and in
IEC 60289 for reactors. Normally the non-tested terminals of the phase winding under test are
earthed and the non-tested phase windings are shorted and earthed. However, in order to
improve the wavetail T , resistance earthing of the non-tested windings may be advantageous
(see clause 5 and 7.1) and, in addition, the non-tested line terminals of the winding under test
may also be resistance earthed.
In addition to the methods of waveshape adjustment in 7.1, the following factors have to be
considered:
a) if a terminal has been specified to be directly earthed or connected to a low-impedance
cable in service, then that terminal should be directly earthed during the test or earthed
through a resistor with an ohmic value not in excess of the surge impedance of the cable;
b) earthing through a low-impedance shunt for the purpose of impulse response current
measurements may be considered the equivalent of direct earthing.
When non-linear elements or surge diverters – built into the transformer or external – are
installed for the limitation of transferred overvoltage transients, the impulse test procedure
should be discussed in advance for each particular case. Refer also to IEC 60076-3.
7.3.2 Applicable methods of failure detection
Failure detection is normally accomplished by examination of the oscillographic or raw data
digital records of the applied test voltage and the impulse response current.
Different transients can be recorded and used separately or in combination, as shown in
figure 2. These are listed a) to e) below. It is essential, in acceptance testing, to record at
least one of these transients in addition to the applied test voltage:
a) the neutral current (for star and zigzag connected windings of which the neutral may be
earthed during the test);
60076-4  IEC:2002 – 23 –
b) the winding current (for all other windings and star and zigzag connected windings of
which the neutral may not be earthed during the test);
c) the current transferred to an adjacent shorted and non-tested winding, sometimes referred
to as capacitively transferred current;
d) the tank current;
e) the voltage transferred to a non-tested winding.
The sum of items a), c) and d) or of items b), c) and d), is sometimes referred to as line
current.
When testing reactors, both of the shunt and series types, items c) and e) are inapplicable;
item d) may be applied but only as an additional means of transient recording since it is likely
to be less sensitive than when used in transformer testing.
7.4 Test procedures
The relevant test sequences for full-wave tests or for full- and chopped-wave tests are given
in IEC 60076-3.
The preferred method of test is that of direct application although in special cases where the
intermediate or low-voltage winding cannot, in service, be subjected to lightning overvoltages
from the system connected to it, the "transferred surge" method may alternatively be
employed. The impulse test of the low-voltage winding is then carried out simultaneously with
the test of the associated high-voltage winding. In these conditions, the waveform of the
transferred voltage does not conform with that specified in IEC 60076-3. It is more important
to try to obtain the required voltage level by means of termination resistors of sufficiently high
value. However, this may not always be possible even with the highest values of resistors. In
this test, high inter-phase voltages may occur on delta-connected windings and the danger of
overstressing inter-phase insulation, internal or external, may limit the voltage that can be
applied to the low-voltage winding. The appropriate limits may be established by transient
analysis with a low-voltage recurrent surge generator.
By their very nature, non-linear protection devices connected across the windings may cause
differences between the reduced full-wave and the full-wave impulse oscillograms or digital
recordings. Proof that these differences are indeed caused by operation of these devices
should be demonstrated by making two or more reduced full-wave impulse tests at different
voltage levels to show the trend in their operation. To show the reversibility of any non-linear
effects, the same reduced full-wave impulses should follow up the full-wave test voltage in a
reversed way.
Example: 60 %, 80 %, 100 %, 80 %, 60 %.
Test methods for transformer neutrals are given in IEC 60076-3. When the indirect method is
used, i.e. by an impulse transmitted to the neutral from one or more line terminals, the
waveshape cannot be specified since it is controlled basically by the transformer parameters.
The direct method, involving an impulse voltage applied to the neutral with all line terminals
earthed, permits a longer duration of wavefront, up to 13 μs. In this case, the inductive
loading of the generator is significantly increased and it may be difficult to achieve times to
half-value set by the tolerances. Impedance earthing of the non-tested terminals of the
winding under test may then be applied.

60076-4  IEC:2002 – 25 –
7.5 Recording of tests
7.5.1 General
Either analogue or digital recording systems may be used for the recording of lightning
impulse voltage and current response waveshapes.
7.5.2 Analogue and digital recording systems
The requirements for analogue oscilloscopes and digital recorders are given in IEC 61083-1.
Digital recording offers the potential for mathematical interpretation of the results and allows
additional mathematical processing to be used, for example, for fault analysis in recordings.
These techniques show promise but interpretation of the results is not yet proven nor
unambiguous.
It should be emphasized that for the purpose of presenting results for acceptance by
comparison of traces, the waveforms obtained by digital measurements should be produced
from the raw data and not subjected to any mathematical processing, filtering, smoothing, etc.
It is equally important to use the raw data for non-standard waveshape evaluation.
(Figures B.18, B.19 and B.21 show significant differences in amplitude and front time T and
time to half value T evaluations.)
When digital recorders are used as straight-forward measuring instruments for recording of
voltage and current waveshapes, without the purpose of mathematical processing (see clause 10)
of the recorded data, they are to be regarded as technically advanced analogue instruments.
IEC 60076-3 requires simultaneously the measurement of
a) the applied voltage;
b) at least one of the transients listed in 7.3.2;
hence, at least two independent recording channels are necessary.
While the applied voltage is uniquely defined, the choice of the other characteristic to be
recorded is dependent on the selection of the method of failure detection.
7.5.3 Analogue recording of waveshapes
To facilitate the assessment of the test results, which is primarily based on the comparison
of recordings taken at reduced and full levels, it is advantageous to provide for recordings of
equal amplitude by the use of appropriate attenuators at the oscilloscopes.

60076-4  IEC:2002 – 27 –
7.5.3.1 Analogue recording of the impulse voltage waveshape
a) Determination of the impulse voltage waveshape
The preferred sweep time for records taken for waveshape determination during
preliminary adjustment of the test circuit parameters is ≤10 µs for the wavefront record
(longer sweep times may be necessary when testing transformer neutrals). The wavetail
record should permit the evaluation of the time to half-value and, on occasions, the
amplitude of reversed polarity.
b) Applied impulse test voltage wave recording
In order to determine the amplitude of the test wave and to permit detection of any fault
which may be present:
– for full waves, the sweep time should not be less than 100 μs;
– for chopped waves, a sweep time of 10 μs to 25 μs is usually found sufficient.
For the test report (see clause 11) one pertinent recording is normally sufficient for
acceptance tests; for diagnostic testing, however, several records with different sweep times
may be required.
7.5.3.2 Analogue recording of the impulse response current
Impulse current is normally the most sensitive parameter in failure detection. Therefore,
the recorded current waves are the main criteria of the test result.
Depending on the form of the current trace and on the use of linear or exponential sweeps,
it may be necessary to use more than one record with different sweep times. The resolution
achieved should ensure that
a) as clear a representation as possible is obtained from the oscillograms, including the
higher frequency components near the front of the wave;
b) the current record is of sufficient duration to permit detection of any discrepancies
occurring late in time. It is difficult to lay down preferred rules for sweep speeds and what
is meant by late in time as the response of every transformer is different and the speed is
to some extent dependent on the type of winding employed. When recording neutral or
winding current, recording should continue at least until the inductive peak has been
reached, thus permitting examination of the wave to determine if there has been any
change in inductance caused by short-circuiting of turns as a result of insulation failure.
7.5.4 Digital recording of waveshapes
The principle of digital recording is the measurement of voltage or current waveshapes by
taking samples during the test at regular time intervals. These samples should be presented
directly as raw data for evaluating waveshape parameters (see 7.5.3.1) and also for the
assessment of test results based on the comparison of recordings taken at reduced and full
impulse voltage levels (see 7.5.3.2). Additionally, the recorded data may also be processed
by wave analysing algorithms, for example, for fault analysis in recordings (see clause 10).

60076-4  IEC:2002 – 29 –
During impulse tests, high electromagnetic fields are produced in the vicinity of the test set-
up. Protection of the sensitive electronic devices in the digital recording system, the entire
processing equipment and its power supply against these fields is required.
The digitizer screens should have a resolution of ≥768 × 1 024 pixels and the printers should
have ≥ 300 dots per inch.
7.5.4.1 Digital recording of the impulse voltage waveshape
a) Determination of the impulse voltage waveshape
The preferred period for the presentation of data for the records taken for waveshape
determination during preliminary adjustment of test-circuit parameters is ≤10 μs for the
wavefront record (longer presentation times may be necessary when testing transformer
neutrals). The wavetail record should permit the evaluation of the time to half-value and,
on occasions, the amplitude of reversed polarity.
IEC 61083-1 specifies a 9-bit, 60 MHz digitizer as the minimum resolution of the digitizer
for the registration of impulse voltage and current waveshapes. When zooming in on 10 μs
time-periods or less for the evaluation of the wavefront or for the evaluation of chopped
impulses, the use of a 10-bit digitizer and 100 MHz sampling frequency should be
considered.
Historically, waveshape evaluation is based on oscilloscopic records, engineering rules and
eye evaluation of waveshape parameters. With the application of digital recorders in high-
voltage testing of power transformers, a warning with respect to amplitude and time
parameters should be given with respect to the evaluation of non-standard waveshapes.
In particular, when testing high-power-rated low-voltage windings with resulting unipolar
overshoots with frequencies less than 0,5 MHz, IEC 61083-2 is not applicable for the
amplitude evaluation of such non-standard waveshapes. Errors in excess of 10 % have been
observed due to the built-in curve smoothing algorithms in the digitizers (see figures B.18,
B.19 and B.21).
In such cases, careful evaluation of the raw data plots using engineering judgement is
required. A parallel measurement of the peak voltage by a peak voltmeter according to
IEC 61083-1 is highly recommended.
b) Applied impulse test voltage wave recording
In order to determine the amplitude of the test wave and to permit detection of any fault
which may be present
– for full waves, the period for the presentation of sampled data should not be less than
100 μs;
– for chopped waves, a period for presentation of 10 μs to 25 μs is usually found
sufficient.
Sampling frequencies of 10 MHz to 20 MHz per channel of the digitizer normally suffice
because the maximum frequencies of part winding resonance normally do not exceed
1 MHz to 2 MHz. If high frequencies are observed in the voltage or current traces these
are due to parasitic resonance in the measuring circuit or noise in the earthing system.
It is therefore recommended that higher sampling frequencies (as mentioned before) be
used to discriminate noise in the measuring circuit from the actual behaviour of the test
object.
For wave analysis, it is important to take samples over the complete waveshape until the
wave is completely damped, using the maximum available memory of the digitizer. It is
important to programme the digitizer in such a way that a sufficient number of samples is
present to determine the virtual starting-point of the wave.

60076-4  IEC:2002 – 31 –
It is, furthermore, important to use the maximum available resolution of the input amplifiers
of the digitizer. For that reason, a number of 50 % pre-shots may be needed to determine
the optimum range for the amplitude of the voltage wave and/or the offset for each
channel.
Special attention should be given to the amount of overswing to opposite polarity of
lightning impulses. When measuring such overswing, clipping of the recorded waveshape
may occur by saturation of the input amplifier in the digitizer in the chosen range.
One pertinent recording (see clause 11) is normally sufficient for acceptance tests.
For diagnostic purposes, however, t
...
