IEC 61300-2-24:1999

Fibre optic interconnecting devices and passive components - Basic tests and measurement procedures - Part 2-24: Tests - Screen testing of ceramic alignment split sleeve by stress application

Identifies weaknesses in a ceramic alignment split sleeve which could lead to early failure of the component.

Dispositifs d'interconnexion et composants passifs à fibres optiques - Méthodes fondamentales d'essais et de mesures - Partie 2-24: Essais - Essai de sélection du manchon fendu d'alignement en céramique par l'application de contrainte

Identifie, dans un manchon fendu d'alignement en céramique, les faiblesses susceptibles d'entraîner une défaillance en amont du composant.

General Information

• Status: Published
• Publication Date: 28-Oct-1999
• ICS: 33.180.20 - Fibre optic interconnecting devices
• Technical Committee: SC 86B - Fibre optic interconnecting devices and passive components
• Drafting Committee: WG 4 - TC 86/SC 86B/WG 4
• Current Stage: DELPUB - Deleted Publication
• Start Date: 21-Apr-2010
• Completion Date: 26-Oct-2025

Relations

• Revised: IEC 61300-2-24:2010 - Fibre optic interconnecting devices and passive components - Basic test and measurement procedures - Part 2-24: Tests - Screen testing of ceramic alignment split sleeve by stress application
• Effective Date: 05-Sep-2023

Overview

IEC 61300-2-24:1999 is an international standard developed by the International Electrotechnical Commission (IEC) that specifies basic test and measurement procedures for fibre optic interconnecting devices and passive components. Specifically, this part focuses on screen testing of ceramic alignment split sleeves by stress application. The standard addresses the identification of weaknesses in ceramic alignment split sleeves which may result in early failure, ensuring the reliability and durability of these critical components used in fibre optic connections.

This standard is essential for manufacturers and testers involved in quality control and evaluation of ceramic alignment sleeves in optical fibre connector assemblies. It promotes consistent testing methods and aids in eliminating defective components before they reach service conditions.

Key Topics

• Scope and Objective
  The standard aims to pinpoint vulnerabilities in ceramic alignment split sleeves through stress testing, simulating proof stress conditions beyond normal operational loads. This helps identify components that may fail prematurely.

• Ceramic Alignment Sleeves
  These sleeves are crucial in plug-adaptor-plug configurations of fibre optic connectors. They maintain precise alignment between fibres, which is vital for optimal signal transmission.

• Test Apparatus
  The procedure requires specialized apparatus including:

  • A reference ceramic gauge with distinct sections for holding the sleeve, progressive transition, and stress application.
  • Plates A and B, designed with centre clearance holes to properly position and move the split sleeve on the reference gauge during testing.

• Testing Procedure
  The ceramic alignment split sleeve is subjected to a higher stress level than normally experienced in service by controlled application through the reference gauge. Defective sleeves will be identified by their inability to withstand these conditions.

• Dimensional Details
  The standard provides example dimensions for reference gauges and plates suitable for typical ceramic alignment sleeves. These dimensions ensure uniformity in testing across manufacturers.

• Static Fatigue Considerations
  An informative annex discusses static fatigue in zirconia alignment sleeves, highlighting material fatigue behavior relevant under prolonged stress conditions.

Applications

• Quality Assurance in Manufacturing
  The standard is used to screen ceramic alignment sleeves during production, filtering out components with structural deficiencies early in the manufacturing process.

• Connector Assembly Testing
  Ensures that ceramic split sleeves incorporated within fibre optic connectors meet mechanical strength requirements, enhancing the overall reliability of fibre optic links.

• Reliability Engineering
  Helps in assessing component longevity under stress, preventing premature failures in telecommunication, data centers, medical, and military fibre optic applications.

• Standard Compliance
  Enables manufacturers and testing labs to meet international quality and testing benchmarks, fostering global acceptance of tested components.

Related Standards

• IEC 61300-1: General and Guidance
  Provides overarching principles and guidance applicable to this and other parts of IEC 61300 series, including terminology and general test conditions.

• IEC 61300-2: Tests
  Covers additional basic test procedures for fibre optic interconnecting devices and passive components, of which Part 2-24 is a subset focused on ceramic sleeves.

• IEC 60050: International Electrotechnical Vocabulary (IEV)
  Offers standardized terminology relevant to fibre optics and test procedures, ensuring clarity in technical communication.

• IEC 60027, IEC 60417, IEC 60617: Symbol Standards
  Define graphical and letter symbols used in electrotechnical documentation, aiding in the universal understanding of schematics and test equipment annotations.

Conclusion

IEC 61300-2-24:1999 is a vital standard for testing the mechanical robustness of ceramic alignment split sleeves used in fibre optic connectors. By implementing the defined stress application procedures and utilizing the specified apparatus, this standard ensures defective components are identified and removed before deployment. This contributes significantly to the reliability and performance of fibre optic communication systems worldwide.

Keywords: IEC 61300-2-24, ceramic alignment split sleeve, fibre optic interconnecting devices, passive components, stress testing, screen testing, quality assurance, optical fibre connectors, fibre optic components testing, mechanical strength testing, international electrotechnical standard.

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
61300-2-24
INTERNATIONAL
Première édition
STANDARD
First edition
1999-10
Dispositifs d'interconnexion et composants
passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures –
Partie 2-24:
Essais – Essai de sélection du manchon fendu
d'alignement en céramique par l'application
de contrainte
Fibre optic interconnecting devices and
passive components –
Basic test and measurement procedures –
Part 2-24:
Tests – Screen testing of ceramic alignment split
sleeve by stress application
Numéro de référence
Reference number
CEI/IEC 61300-2-24:1999

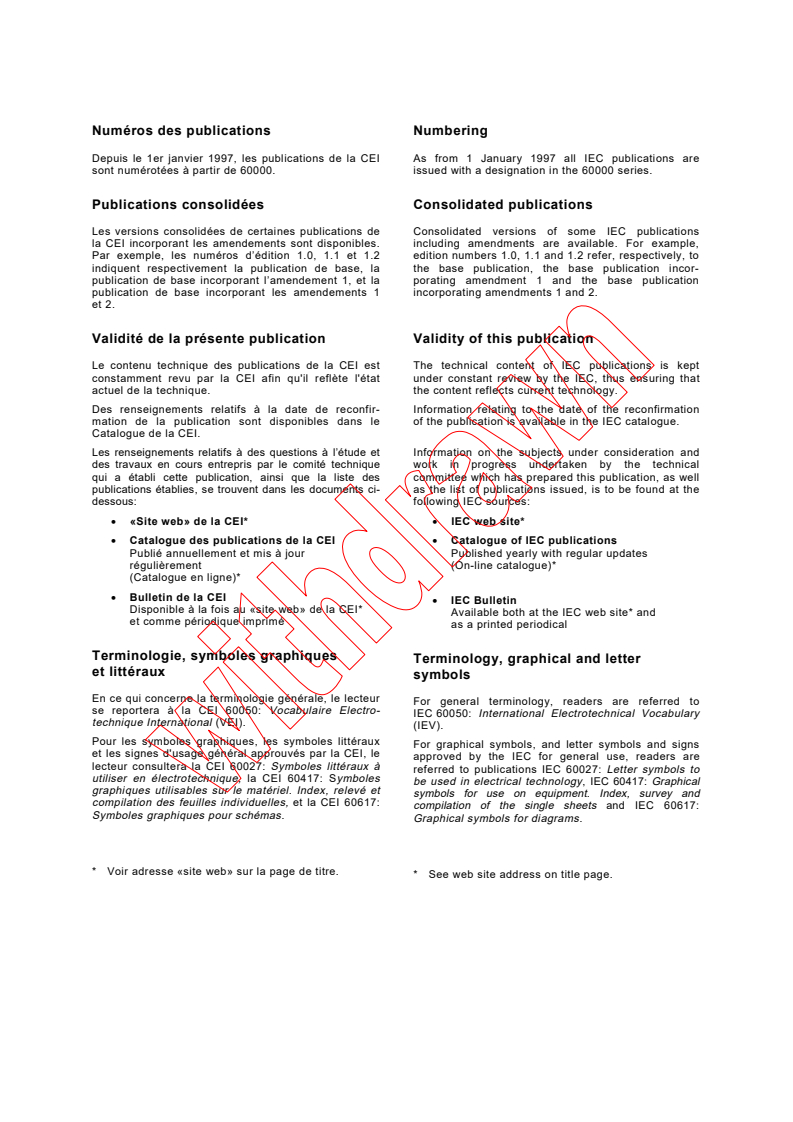

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• Bulletin de la CEI
• IEC Bulletin
Disponible à la fois au «site web» de la CEI*
Available both at the IEC web site* and
et comme périodique imprimé
as a printed periodical
Terminologie, symboles graphiques
Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur
For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux
For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le
approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à
referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617:
compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas.
Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

NORME CEI
INTERNATIONALE IEC
61300-2-24
INTERNATIONAL
Première édition
STANDARD
First edition
1999-10
Dispositifs d'interconnexion et composants
passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures –
Partie 2-24:
Essais – Essai de sélection du manchon fendu
d'alignement en céramique par l'application
de contrainte
Fibre optic interconnecting devices and
passive components –
Basic test and measurement procedures –
Part 2-24:
Tests – Screen testing of ceramic alignment split
sleeve by stress application
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
N
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61300-2-24 © CEI:1999

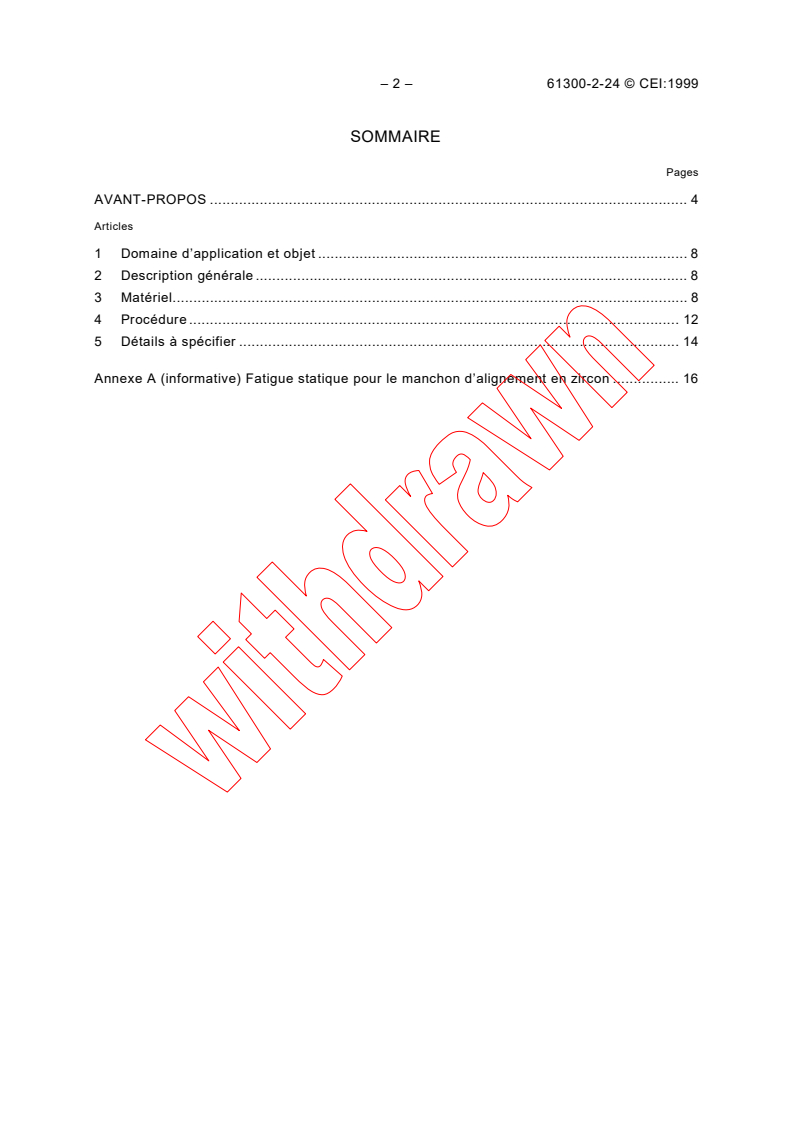

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d’application et objet . 8

2 Description générale . 8

3 Matériel. 8
4 Procédure .12
5 Détails à spécifier . 14
Annexe A (informative) Fatigue statique pour le manchon d’alignement en zircon . 16

61300-2-24 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope and object . 9

2 General description. 9

3 Apparatus . 9

4 Procedure .13
5 Details to be specified. 15
Annex A (informative) Static fatigue for zirconia alignment sleeve . 17

– 4 – 61300-2-24 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
DISPOSITIFS D'INTERCONNEXION ET COMPOSANTS PASSIFS

À FIBRES OPTIQUES –
MÉTHODES FONDAMENTALES D'ESSAIS ET DE MESURES –

Partie 2-24: Essais – Essai de sélection du manchon fendu d'alignement

en céramique par l'application de contrainte
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer
de façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61300-2-24 a été établie par le sous-comité 86B: Dispositifs
d'interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86B/1242/FDIS 86B/1277/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote
ayant abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.

61300-2-24 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
FIBRE OPTIC INTERCONNECTING DEVICES

AND PASSIVE COMPONENTS –
BASIC TEST AND MEASUREMENT PROCEDURES –

Part 2-24: Tests – Screen testing of ceramic alignment split sleeve

by stress application
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61300-2-24 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre
optics.
The text of this standard is based on the following documents:

FDIS Report on voting
86B/1242/FDIS 86B/1277/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.

– 6 – 61300-2-24 © CEI:1999
La CEI 61300 comprend les parties suivantes, présentées sous le titre général Dispositifs

d'interconnexion et composants passifs à fibres optiques – Méthodes fondamentales d'essais

et de mesures:
– Partie 1: Généralités et guide

– Partie 2: Essais
– Partie 3: Examens et mesures

Le comité à décidé que le contenu de cette publication ne sera pas modifié avant 2003.

A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61300-2-24 © IEC:1999 – 7 –
IEC 61300 consists of the following parts, under the general title Fibre optic interconnecting

devices and passive components – Basic test and measurement procedures:

– Part 1: General and guidance

–Part 2: Tests
– Part 3: Examinations and measurements

The committee has decided that the contents of this publication will remain unchanged until 2003.

At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61300-2-24 © CEI:1999
DISPOSITIFS D'INTERCONNEXION ET COMPOSANTS PASSIFS

À FIBRES OPTIQUES –
MÉTHODES FONDAMENTALES D'ESSAIS ET DE MESURES –

Partie 2-24: Essais – Essai de sélection du manchon fendu d'alignement

en céramique par l'application de contrainte

1 Domaine d’application et objet
L'objet de la présente partie de la CEI 61300 est d'identifier, dans un manchon fendu
d'alignement en céramique, les faiblesses susceptibles d'entraîner une défaillance en amont
du composant.
2 Description générale
Les manchons d'alignement en céramique sont des composants importants souvent utilisés
dans le raccord des jeux de connecteurs optiques fiche-raccord-fiche. En utilisant la méthode
décrite, le composant est soumis à une contrainte d'essai plus importante que celle que l'on
rencontrerait dans des conditions de service normales. Cela permet aux produits défaillants
d'être éliminés.
3 Matériel
L'appareillage et le montage nécessaires à l'exécution de cette procédure de sélection sont
présentés à la Figure 1. Le matériel nécessaire comprend les éléments suivants:
a) un calibre de référence en céramique ayant une section de maintien du manchon, une
section progressive et une section d'application de contrainte. Le diamètre de chaque
section dépend des dimensions du produit soumis à la sélection. Il convient que la
longueur de la section de maintien du manchon et celle de la section d'application de
contrainte soient plus grandes que le composant en essai;
b) les plaques A et B, chacune ayant un trou d'évidement au centre pour permettre à la
plaque de déplacer un échantillon de manchon fendu d'alignement en céramique sur le
calibre de référence.
61300-2-24 © IEC:1999 – 9 –
FIBRE OPTIC INTERCONNECTING DEVICES

AND PASSIVE COMPONENTS –
BASIC TEST AND MEASUREMENT PROCEDURES –

Part 2-24: Tests – Screen testing of ceramic alignment split sleeve

by stress application
1 Scope and object
The purpose of this part of IEC 61300 is to identify weaknesses in a ceramic alignment split
sleeve which could lead to early failure of the component.
2 General description
Ceramic alignment sleeves are important components often used in the adaptor of plug-
adaptor-plug optical connector sets. By using the method described, the component is
subjected to a proof stress greater than would be experienced under normal service
conditions. This enables weak products to be screened out.
3 Apparatus
The apparatus and arrangement necessary to perform this screening procedure are shown in
Figure 1. The material needed consists of the following:
a) a reference gauge made of ceramic with a sleeve-holding section, a tapered section and a
stress-applying section. The diameter of each section is dependent on the dimensions of
the product being screened. The length of the sleeve-holding section and the stress-
applying section should be greater than the component being tested;
b) plates A and B, each having a clearance hole in the centre to allow the plate to move a
sample of a ceramic alignment split sleeve on the reference gauge.

– 10 – 61300-2-24 © CEI:1999
∅ E
∅ D
Section d’application
Section de maintien
Section progressive
de la contrainte
du manchon
A C
B
Section fixe
IEC  1487/99
Figure 1a – Calibre de référence
H
∅ F
∅ G
IEC  1488/99
Figure 1b – Plaque A et plaque B
Figure 1 – Appareillage utilisé pour l'essai de sélection d'un manchon
d'alignement en céramique
61300-2-24 © IEC:1999 – 11 –
∅ E
∅ D
Tapered section
Stress applying section
Sleeve holding section
A C
B
Fixed section
IEC  1487/99
Figure 1a – Reference gauge
∅ F H
∅ G
IEC  1488/99
Figure 1b – Plate A and plate B
Figure 1 – Apparatus used for screen testing of a ceramic alignment sleeve

– 12 – 61300-2-24 © CEI:1999
Le Tableau 1 présente un exemple de la dimension du calibre de référence et de la plaque

pour le manchon fendu en céramique. Une dimension recommandée du diamètre de la

section d'application de la contrainte (E) est présentée au Tableau 2 pour un manchon

d'alignement en céramique communément utilisé, alors que la dimension diffère en fonction

de la contrainte d'essai d'épreuve.

Tableau 1 – Exemple de dimension du calibre de référence et
de la plaque pour manchon en céramique

Référence Dimension Notes
mm
A14
B 5
C14
1)
D–
E     2,515
F–
G20
H 2
1)
Un diamètre inférieur au diamètre intérieur du manchon fendu est recommandée.
Tableau 2 – Exemple de dimension d'un manchon d'alignement
en céramique couramment utilisé
Données Dimension
mm
Longueur 10,1
Diamètre extérieur 3,2
Diamètre intérieur 2,49
Largeur de la section fendue 10,1
4 Procédure
Il convient que l'essai soit effectué dans des conditions de température ambiante de 25 °C ± 2 °C.
a) Insérer la plaque A dans le calibre de référence et la régler à l'extrémité fixe du calibre de
référence.
b) Humidifier la surface interne d'un échantillon de manchon fendu en céramique avec de
l'eau distillée (par exemple à l'aide d'un bâtonnet entouré de coton).
c) Le manchon de l'échantillon est inséré dans la section de maintien du manchon et placé
juste en face de la section progressive du calibre de référence.
d) Insérer la plaque B sur le côté gauche de l'échantillon de manchon et le déplacer sur la
section d'application de la contrainte jusqu'à ce que l'échantillon touche la plaque A (dans
l'intervalle de 1 s environ).
e) Il convient que le manchon échantillon soit maintenu pendant 3 s dans un état de contrainte.
f) Après 3 s, la contrainte appliquée à l'échantillon est supprimée par le déplacement de la
plaque A vers le côté gauche (dans l'intervalle de 1 s environ).
g) Au cours de la procédure d) à f), il convient que les échantillons non détériorés (sans
fracture ni fissure) soient sélectionnés en tant que manchons acceptables.

61300-2-24 © IEC:1999 – 13 –
Table 1 shows an example of the dimension of the reference gauge and the plate for the

ceramic split sleeve. A recommended dimension of the stress-applying section diameter (E)

is shown for a commonly used ceramic alignment sleeve in Table 2, while the dimension

differs depending on the proof test stress.

Table 1 – Dimension example of the reference gauge and the plate for
the ceramic sleeve
Reference Dimension Notes
mm
A14
B 5
C14
1)
D–
E     2,515
F–
G20
H 2
1)
This diameter should be less than the inner diameter of the split sleeve.
Table 2 – Dimension example of a commonly used ceramic
alignment sleeve
Items Dimension
mm
Length 10,1
Outer diameter 3,2
Inner diameter 2,49
Split section width 10,1
4 Procedure
This test should be carried out under a 25 °C ± 2 °C environmental temperature condition.
a) Insert plate A into the reference gauge and set it at the fixed end of the reference gauge.

b) Moisten the inside surface of a ceramic split sleeve sample with distilled water (for
example using a stick with cotton).
c) The sample sleeve is inserted onto the sleeve-holding part and set just in front of the
tapered part of the reference gauge.
d) Insert plate B into the left-hand side of the sample sleeve and move the sample sleeve
onto the stress-applying part until the sample sleeve touches plate A (within
approximately 1 s).
e) The sample sleeve should be held for 3 s under the stressed state.
f) After 3 s, stress applied to the sample sleeve is removed by moving plate A to the left-
hand side (within approximately 1 s).
g) In the course of the procedure from d) to f), samples without damage (breakage or crack)
should be selected as acceptable sleeves.

– 14 – 61300-2-24 © CEI:1999
5 Détails à spécifier
Les détails suivants doivent être spécifiés en fonction de la taille de l'échantillonnage des
manchons, dans la spécification particulière:

a) diamètre de la section de maintien du manchon du calibre de référence (ØD);

b) diamètre de la section d'application de contrainte du calibre de référence (ØE);

c) longueur de la section de maintien du manchon (A) et de la section d'application de la

contrainte (C);
d) diamètre du trou central des plaques A et B (ØF);
e) divergences par rapport à la méthode d'essai.

61300-2-24 © IEC:1999 – 15 –
5 Details to be specified
The following details shall be specified depending on the sample sleeve size in the detail

specification:
a) diameter of sleeve-holding part of reference gauge (ØD);

b) diameter of stress-applying part of reference gauge (ØE);

c) length of sleeve-holding part (A) and stress-applying part (C);

d) diameter of the center hole of plates A and B (ØF);

e) deviations from test procedure.

--------------
...
